16x16点阵显示汉字并移动原理图程序
LED1616点阵的使用.
1. 8 位串行输入-并行输出移位寄存器 74HC595 的使用说明
74HC595 芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。74HC595 使用一根输入 线（串行输入 8 位数据），并将该 8 位数据一次性并行输出。
74HC595 有一个 8 位输入移位寄存器和一个输出 8 位锁存器，分别由 SH_CP 和 ST_CP 两个时钟控制。 数据从 DS 引脚被逐位送入（高位在前，低位在后），在 SH_CP 的上升沿输入到 8 位输入移位寄存器。在 ST_CP 的上升沿被送入输出 8 位锁存器中，从输出引脚输出。如果没有 ST_CP 的上升沿，则输入的数据 会不断的从串行输出引脚（Q7’）被一位一位的输出。此外，74HC595 还有一个异步的低电平复位和使能 OE（低电平有效）控制引脚。
6
LED16 16 点阵的使用
单片机原理与应用
74HC164 和 74HC595 的区别 74HC164 和 74HC595 功能相仿，都是 8 位串行输入转并行输出移位寄存器。74HC164 的驱动电流(25mA) 比 74HC595 (35mA)的要小,14 脚封装，体积也小一些。 74595 的主要优点是具有输出锁存寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行 速度慢的场合很有用处，数码管没有闪烁感。 与 164 只有数据清零端相比，595 还多有输出端时能/禁止控制端，可以使输出为高阻态。
74HC595 的引脚如图 5 所示。
5
LED16 16 点阵的使用
单片机原理与应用
图5
引脚说明
符号
引脚
描述
Q0…Q7
15， 1~7，
并行数据输出
GND
8地Biblioteka Q7’9串行数据输出
16×16点阵LED显示屏整个过程及C语言程序
16×16点阵LE D显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LE D图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
16×16点阵显示屏

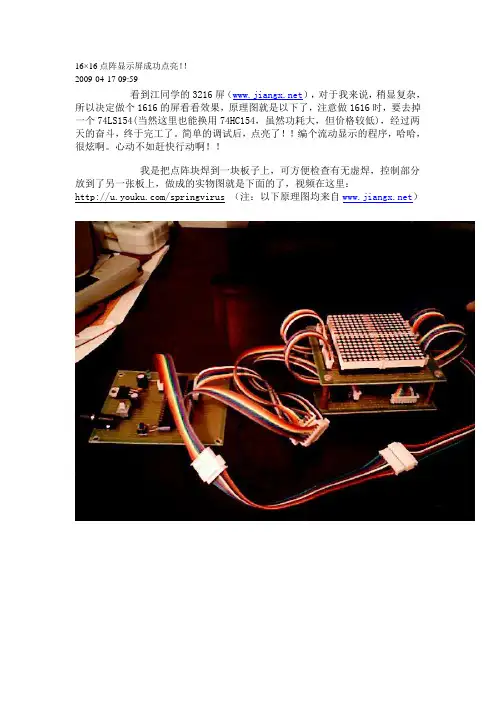

16×16点阵显示屏成功点亮！！2009-04-17 09:59看到江同学的3216屏（），对于我来说，稍显复杂，所以决定做个1616的屏看看效果，原理图就是以下了，注意做1616时，要去掉一个74LS154(当然这里也能换用74HC154，虽然功耗大，但价格较低)，经过两天的奋斗，终于完工了。
简单的调试后，点亮了！！编个流动显示的程序，哈哈，很炫啊。
心动不如赶快行动啊！！我是把点阵块焊到一块板子上，可方便检查有无虚焊，控制部分放到了另一张板上，做成的实物图就是下面的了，视频在这里：/springvirus （注：以下原理图均来自）/********************************************************* 程序名称：LED1616点阵流动显示汉字简要说明：最大可显示16*16汉字P0口接上行线，P2口接下行线，P3口接扫描线编写： 改编： springvirus*********************************************************/#include <AT89X52.h>#define hang1 P0 //上行线#define hang2 P2 //下行线#define lie P1 //列线#define sum sizeof(hanzi)/32 //自动计算汉字字数/*****参数设置*****/#define ziti 16 //字体大小（宽度）#define light 50 //显示亮度#define move_speed 50 //移动速度unsigned char code hanzi[]={/*-- 文字: 自 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xF8,0x48,0x48,0x4C,0x4B,0x4A,0x48,0x48,0x48,0xF8,0x00 ,0x00,0x00,0x00,0x00,0x00,0xFF,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFF,0x00 ,0x00,0x00,/*-- 文字: 制 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x50,0x4F,0x4A,0x48,0xFF,0x48,0x48,0x48,0x00,0xFC,0x00,0x00,0xFF ,0x00,0x00,0x00,0x00,0x3F,0x01,0x01,0xFF,0x21,0x61,0x3F,0x00,0x0F,0x40,0x80,0x7F ,0x00,0x00,/*-- 文字: 小 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xC0,0x70,0x20,0x00,0xFF,0x00,0x10,0x20,0xC0,0x80,0x00 ,0x00,0x00,0x04,0x02,0x01,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x01,0x07 ,0x02,0x00,/*-- 文字: 型 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x12,0x92,0x7E,0x12,0x12,0xFE,0x12,0x12,0x10,0xFC,0x00,0x00,0xFF ,0x00,0x00,0x40,0x42,0x49,0x48,0x48,0x48,0x49,0x7E,0x48,0x48,0x48,0x4A,0x4C,0x4B ,0x40,0x00,/*-- 文字: 点 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xE0,0x20,0x20,0x20,0x3F,0x24,0x24,0x24,0xF4,0x24,0x00,0x00,0x00,0x00,0x40,0x30,0x07,0x12,0x62,0x02,0x0A,0x12,0x62,0x02,0x0F,0x10,0x60 ,0x00,0x00,/*-- 文字: 阵 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0xFE,0x02,0x12,0x2A,0xC6,0x88,0xC8,0xB8,0x8F,0xE8,0x88,0x88,0x88,0x88 ,0x00,0x00,0xFF,0x00,0x02,0x04,0x03,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04 ,0x04,0x00,/*-- 文字: 显 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x3E,0x2A,0xEA,0x2A,0x2A,0x2A,0xEA,0x2A,0x3E,0x00,0x00 ,0x00,0x00,0x20,0x21,0x22,0x2C,0x20,0x3F,0x20,0x20,0x20,0x3F,0x28,0x24,0x23,0x20 ,0x20,0x00,/*-- 文字: 示 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x22,0x22,0x22,0x22,0xE2,0x22,0x22,0x22,0x22,0x22,0x20 ,0x20,0x00,0x10,0x08,0x04,0x03,0x00,0x40,0x80,0x7F,0x00,0x00,0x01,0x02,0x0C,0x18 ,0x00,0x00,/*-- 文字: 系 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x22,0xB2,0xAA,0x66,0x62,0x22,0x11,0x4D,0x81,0x01,0x01 ,0x00,0x00,0x00,0x40,0x21,0x13,0x09,0x05,0x41,0x81,0x7F,0x01,0x05,0x09,0x13,0x62 ,0x00,0x00,/*-- 文字: 统 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x30,0x2C,0xA3,0x60,0x10,0x84,0xC4,0xA4,0x9D,0x86,0x84,0xA4,0xC4 ,0x84,0x00,0x20,0x22,0x23,0x12,0x12,0x92,0x40,0x30,0x0F,0x00,0x00,0x3F,0x40,0x41 ,0x70,0x00,/*****空白,用于区分显示内容的头和尾*****/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00};uint k=0,j; //移位变量,k:移位个数uint a=0; //用于软件延时ulong s=(sum+1)*ziti; //s为全部列数uchar disbuf[16][2]; //定义显示缓冲区（16行两列的二维数组以开辟1个16*16汉字的空间）bit move_st; //移动标志/*****可变延时*****/void delay(void){uchar i;for(i=0;i<light;i++);}/*****初始化子程序*****/void init(void){TMOD=0x1;TH0=0xfc;TL0=0x18;}/*****计数器中断程序*****/void timer0(void) interrupt 1 //中断处理{TH0=0xfc;TL0=0x18;a++;}/*****汉字循环显示*****/void run_move(void){uchar k1,k2;if(a>=move_speed) //move_speed控制移动速度{if(k>s-ziti-1)k=0; //整屏移动列数k1=k/ziti;k2=k%ziti;j=ziti*2*k1+k2; //显示指针k++;move_st=1;a=0;}}/*****装载显示数据至缓冲区*****/void load_hanzi(void){uchar i;run_move();if(move_st){for(i=0;i<15;i++){disbuf[i][0]=disbuf[i+1][0];//移位处理 disbuf[i][1]=disbuf[i+1][1];//移位处理 }disbuf[15][0]=hanzi[j];disbuf[15][1]=(hanzi[ziti+j]);move_st=0;}}/*****扫描显示数据缓冲区的内容*****/void display(void){uchar i;for (i=0;i<16;i++){lie=i;hang1=disbuf[i][0];hang2=disbuf[i][1];delay();hang1=0;hang2=0;}}/*****主程序*****/void main (void){ init();EA=1; //开中断TR0=1;ET0=1; while(1){ load_hanzi();display(); } }。
16×16点阵汉字设计-左移-右移-翻页-上移-下移-多种方式
一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。
每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。
每次显示一行后再显示下一行。
本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。
要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。
二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。
掌握单片机与16×16点阵块之间接口电路的设计方法。
2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。
3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。
进行程序设计时先画流程图再进行程序设计。
子程序调试按以下步骤进行：（1）实验板与PC机联机。
（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。
要求编制程序实现汉字点阵循环显示。
点阵时钟摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。
LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。
LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
16×16点阵LED显示屏整个过程及C语言程序(1).
16×16点阵LED显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器。
显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。
显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。
89S51单片机的16×16点阵汉字显示的设计
• 134•针对LED 点阵显示汉字需要占用单片机多个并行口的问题，提出了基于89S51单片机的16×16点阵汉字显示设计，利用74HC138和74HC595对单片机并行口进行扩展，从硬件设计、软件设计方案等关键环节，分别进行了详细讨论。
随着单片机技术的发展，LED 点阵屏作为文字和图形显示的新型媒体，由于亮度高、耗能低、色彩鲜艳、寿命长等特点，迅速出现在学校、医院、车站等场所。
但LED 点阵显示需要占用单片机多个并行口，而通用移位寄存器74HC595T 和译码器74HC138，可以实现对单片机IO 的扩展，从而节约了大量的并口资源。
本设计详细介绍了74HC138和74HC595芯片在1616×16点阵LED 显示屏的应用。
1 电路总体设计16×16点阵汉字显示电路如图1所示，它由一片16×16点阵LED 显示屏、两片74HC138构成的行控制单元、两片74HC595构成的列控制单元及AT89S51单片机构成。
列控制单元用于输入数据，而行控制单元用于逐行扫描。
图1 系统总体结构1.1 16×16点阵工作原理本设计采用的是共阴16×16点阵显示模块。
它由256只发光二极管按一定规律安装成方阵，从内部结构如图2所示，可以看出，总共有16行和16列，每行的发光二极管阴极相连，每列的发光二极管阳极相连。
在行和列的交叉处有一个发光二极管，要使其中任一个二极管发光，则其对应行为低电位，而对应的列为高电位即可。
1.2 行控制单元行控制单元的控制原理是：先使第一行Y 0为低电平，其余行为高电平，显示第一行数据；然后第二行Y 1为低电平，其余行电平，显示第二行数据。
按照这个规律每行以较快的速度不断进行刷新，由于发光二极管的余辉效应和人的视觉暂留现象两个因素，给人的印象就是一组静态的数据，不会产生闪烁感。
动态显示能够节省I/O 端口，且功耗低。
本设计采用74HC138三位译码器。
16乘16点阵显示实验报告
实验报告实验名称： [16×16点阵显示实验] 姓名： []学号： [2011]指导教师： []实验时间： [2013年4月25日]信息与通信工程学院16×16点阵显示实验1实验要求任务1：将所给程序改正使结果为正显示；任务2：使显示四个字、八个字。
2实验原理2.1 LED显示器结构和原理1>8*8LED点阵的结构图1 8*8LED点阵结构图从图1中可以看出，8*8LED点阵共由64个发光二极管组成，每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1高电平，且某一列置0低电平，则相应的发光二极管就亮；因此要用8*8LED点阵来显示一个字符或汉字，只需要根据字符或汉字图形中的线条或笔画，通过点亮多个发光二极管来勾勒出字符或汉字的线条或笔画就行了。
当要比较完美的显示一般的汉字，单个8*8LED点阵模块很难做到，因为LED的点数（也称为像素点）不够多，因此要显示汉字的话，需要多个8*8LED点阵拼合成一个显示屏。
假如用4个8*8LED点阵模块拼成16*16的点阵，即能满足一般汉字的显示。
但要显示信息量大的图形，则需要n个多个8*8LED点阵，拼装成一个大屏幕才行。
LED点阵显示器最大的特点是亮度高、功耗较低、寿命长、容易控制等，因此它的应用很广，常用在广场、车站、商业广告等室外的显示。
2>8*8LED点阵的封装和引脚规律64个发光二极管按照行共阳、列共阴4个一组的方式封装成一个模块，这样8*8LED 点阵模块就有8行、8列共16个引脚。
其实物图如图2，电路模块符号图如图3。
图2 8*8LED点阵实物图图3 8*8LED点阵符号图但8*8LED点阵的16个引脚并不是很有规律，千万不要想象成1~8个引脚是行，9~16个引脚是列。
而且不同产品的点阵外部引脚排列规律还可能不一样。
以下是NLB1388SRA 和LDM1388SRA两个型号点阵引脚对应行、列的关系表：行号H0 H1 H2 H3 H4 H5 H6 H7引脚号9 14 8 12 1 7 2 5列号L0 L1 L2 L3 L4 L5 L6 L7引脚号13 3 4 10 6 11 15 16 假如你买到一块新的8*8LED点阵，又没有关于它的相关资料，那你只有自己用万用表或通过VCC电源串接一个510欧姆的电阻来检测了。
C51多汉字显示(16x16点阵)
1 采用自编的软件 2 专用的C程序 3 专用的字模软件
系统可以逐个显示多个汉字 系统可以左移显示多个汉字 系统可以上移显示多个汉字
列触发方式采用低电平(0)触发,行触发方式采用高电平(1) 触发 当某点所处的行为1，列为0的时候，该点被点亮
行 列 16 15 14 13 12 11 10 9 8 7 6 5 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 4 3 2 1
void clrscr() { //行驱动低无效 RowLow=(unsigned char)0x00; RowHigh=(unsigned char)0x00; //列驱动高无效 ColLow=(unsigned char)0xff; ColHigh=(unsigned char)0xff; } void lockdisplay() { //行驱动低无效 RowLow=(unsigned char)0x00; RowHigh=(unsigned char)0x00; }
列（一次2个字节)的输入是字模数据,左边字节取 反放入高位字节，右边字节取反放入低位字节 行（一次2个字节)的输入是行选通数据,它与汉字 字模的对应关系是从上到下为
0x8000,0x4000,0x2000,0x1000,0x0800,0x0400,0x0200,0x0100,0x0080,0x0 040,0x0020,0x0010,0x0008,0x0004,0x0002,0x0001
E1 E2 E3
Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7
A0 A1
74LS138
A B C Y3 Y2 Y1 Y0 Y4 Y5 Y6 Y7
基于51单片机的16乘16点阵汉字显示设计
SendLeft(chinese[i+k]);
SendRight(chinese[num*16+i+k+15]);
ChooseColumn(i+1);
//
ChooseColumn(16-i);
DelayMs_12M(1); } } } }
//不需修改代码 只需前后加空格代码 //流动显示 需补充代码 //speed200 大概是 4 秒 一般取 4 //num<2000 void FlowDisplayBetter(uchar chinese[],uchar num,uchar speed) {
sbit upa=P2^1; sbit upb=P2^2; sbit upc=P2^3; sbit upg=P2^0;
sbit downa=P0^6; sbit downb=P0^7; sbit downc=P2^7; sbit downg=P1^0;
uchar code chinese1[]; uchar code chinese2[]; uchar code chinese3[]; uchar code title[]; uchar code collectiveShow1[]; uchar code testCode[];
main() {
Init(); while(1) {
//
SendLed(0x00);
DisplayChinese(chinese2,3,60);
FlowDisplay(title,14,3);
FlowDisplayBetter(testCode,3,3);
DelayMs_12M(10);
//
SendLed(0xff);
16X16led点阵显示原理
Proteus仿真16*16LED点阵显示汉字例.利用一块16×16，并在其上循环显示“郑州大学”。
Proteus中只有5×7和8×8等LED点阵，并无16×16LED点阵，而在实际应用中，要良好地显示一个汉字，那么至少需要16×16点阵。
下面咱们就第一介绍利用8×8点阵构建16×16点阵的方式，并构建一块16×16LED点阵，用于本例的显示任务。
第一，从Proteus元件库中找到“MATRIX-8X8-RED”元器件，并将四块该元器件放入Proteus文档区编辑窗口中。
现在需要注意，若是该元器件维持初始的位置（没有转动方向），咱们要第一将其左转90°，使其水平放置，那么现在它的左面8个引脚是其行线，右边8个引脚是其列线（固然，若是你是将右转，那么右边8个引脚是行线）。
然后咱们将四个元器件对应的行线和列线别离进行连接，使每一条行线引脚接一行16个LED，列线也相同。
并注意要将行线和列线引出必然长度的引脚，以便下面咱们利用。
连接好的16×16点阵如以下图所示：连接成如上图的16×16点阵只是第一步，如此分开的数块并非能达到好的显示成效，下面咱们要将其进一步组合。
组合事实上很简单，第一选中如上图中右边的两块8×8点阵，然后拖动并使其与左侧的两块相并拢，如以下图所示：咱们能够看到原先的连线已经自动隐藏了，至于线上的交点，咱们不要去动。
然后，咱们再来最后一步，选中下侧的两块点阵，并拖动使其与上侧的两块并拢，最后的成效如以下图所示：能够看到，原先杂乱的连线此刻已经几乎全数隐藏了，一块16×16的LED点阵做成了。
需要注意，做成的LED点阵的行线为左侧的16个引脚，下侧的16个引脚为其列线，而且其行线为高电平有效，列线为低电平有效。
然后，咱们将其保留，以便以后利用。
制作好16×16LED点阵，咱们接下来来进行本例的实验。
16×16点阵汉字设计-左移-右移-翻页-上移-下移-多种方式
一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。
每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。
每次显示一行后再显示下一行。
本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。
要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。
二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。
掌握单片机与16×16点阵块之间接口电路的设计方法。
2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。
3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。
进行程序设计时先画流程图再进行程序设计。
子程序调试按以下步骤进行：（1）实验板与PC机联机。
（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。
要求编制程序实现汉字点阵循环显示。
点阵时钟摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。
LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。
LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
16×16LED点阵屏原理图及驱动程序
{
uchar temp,tempcol;
if(col<8) tempcol=col;
else tempcol=col-8;
temp=(h1>>tempcol)|(h2<<(8-tempcol)); //右移显示
temp=255-temp;
}
/**************************************************************************
右移显示数据生成模块：
***************************************************************************/
void delay(uint p){
uint i,j;
for(i=0;i<p;i++){
for(j=0;j<5;j++)
{;}}
}
/**************************************************************************************
void loadoneline_L(void)
{
char s; //此处不要用uchar定义s
for(s=0;s<2;s++) //s值为屏数加1（16*16为一屏）
{
BUFF[2*s]=HZ[word+32*s+2*disrow];
BUFF[2*s+1]=HZ[word+1+32*s+2*disrow]; //左移显示
16x16 LED点阵实验
实验名称：16x16 LED点阵实验实验目的：利用单片机I/O口实现LED点阵的行扫描动态显示。
实验原理：1、LED显示器的基本结构：七段显示器：将发光二极管封装成数码显示的形式。
共阳七段显示器：共阴七段显示器：点阵式显示器：发光二极管封装成点阵形式，构成不同的字符甚至汉字、图形。
发光二极管排列成矩阵，由亮与暗来产生字符或图形。
每一行的阳极连在一起，每一列的阴极连在一起。
2、点阵显示的原理：点阵显示器每一列的阴极连在一起，对每一列而言相当于一个共阴显示器。
同时每一行的阳极连在一起，相当于七段显示器的笔划。
这样，可以把5X7的发光二极管点阵看作一个五位显示器。
可采用动态显示电路，以笔划锁存器控制行信号，以位锁存器控制列信号。
3、实验原理图使用两片8位输出锁存移位寄存器74HC595（三态输出、串入并出），将单片机I/O口发出的串行数据转换为并行数据LD_QA~LD_QP，作为16×16 LED点阵显示器的行线，使用另外两片8位74HC595作为 16×16 LED点阵显示器的列线LD_1~LD_16。
当行输出高电平、列输出低电平时，可以点亮点阵。
74HC595：LD-QA～LD-QP：点阵行控制信号LD-1～LD-16：点阵列控制信号SER（14脚）：串行数据输入端-SCLR(10脚)：低电平时将移位寄存器的数据清零。
通常将它接Vcc。
SCK(11脚)：上升沿时将串行数据移入移位寄存器。
RCK(12脚)：上升沿时移位寄存器的数据锁存入数据寄存器。
-G(13脚): 高电平时禁止输出（高阻态）时序图：实验内容：在16×16LED点阵上分别用静态方式和滚屏方式显示自己的姓（行扫描）。
实验步骤：使用导线将A2区的P10~P14与C3区的L_DAT_H 、L_DAT_L、L_CLK、L_OE 、 L_STR实验设计：电路图：（修改后加上了74HC595输出端口与LED点阵相连的端口名称）1、静态方式：流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00H ;字模表起始地址偏移量MOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低8位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高8位MOV HL+1,AINC R1CJNE R1,#20H,LOOP ;判断一轮扫描是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高八位地址MOV R4,HL+1 ;行信号高八位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高8位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低8位地址MOV R4,HL ;行信号低8位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低8位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R7,#50DELAY1:MOV R6,#10DELAY2:DJNZ R6,$DJNZ R7,DELAY1RETDISPLAY:DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END2、滚屏方式流程图：代码及注释：HL EQU 70H ;行信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0口连行信号输入端LD EQU P1.1 ;P1.1口连列信号输入端SCK EQU P1.2 ;P1.2口连移位寄存器OE EQU P1.3 ;P1.3口连使能端RCK EQU P1.4 ;P1.4口连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00HMOV R7,#00H ;R7用来表示字模表起始位置偏移量LOOP:MOV R5,#20 ;R5用来表示延时，改变R5的值可改变滚屏速度LOOP1:MOV R6,#10H ;R6用来判断是否扫描完一轮MOV A,R7 ;将R7的值赋值给R1MOV R1,AMOV HL,#01H ;行扫描信号的初值0001HMOV HL+1,#00HLOOP2:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存入内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列高位数据，存入内存地址中LCALL SENDD ;调用传输数据的程序LCALL DELAY ;调用延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移行扫描信号低八位MOV HL,AMOV A,HL+1RLC A ;左移行扫描信号高八位MOV HL+1,AINC R1DEC R6CJNE R6,#00H,LOOP2 ;通过R6判断是否扫描完一轮，R6减为0，一轮扫描结束DJNZ R5,LOOP1 ;通过R5判断一帧的延时是否达到INC R7 ;改变字模表的偏移量INC R7 ;R7连续加2，相当于换行CJNE R7,#40H,LOOP ;判断字模表是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号高8位地址MOV R4,HL+1 ;行信号高8位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK ;判断高八位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低八位地址MOV R4,HL ;行信号低八位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;行信号逐位传输SETB SCK ;SCK信号上升沿到来，将串行数据移入移位寄存器DJNZ R2,BACK1 ;判断低八位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存入数据寄存器RETDELAY: ;延时子程序MOV R2,#50DELAY1:MOV R3,#10DELAY2:DJNZ R3,$DJNZ R2,DELAY1RETDISPLAY:DB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFFDB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF;预留空白DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END实验结果与分析：1、程序正确运行后，可看到16x16 LED点阵显示屏上显示“张”，LED灯的亮暗程度有些不均匀。
16X16汉字点阵显示屏移动显示设计
毕业设计（论文）题目：16*16点阵汉字显示设计年级：1011电子专业：应用电子技术学生姓名：指导教师：X2012年11 月20 日摘要本设计使用AT89C52芯片作为主控制模块，利用简单的外围电路来驱动16*16点阵LED显示屏。
设计分为三个模块：单片机控制模块.输出显示模块，译码器74HC154 与三极管驱动的驱动模块。
单片机控制模块以单片机为核心，以软件KEIL编程实现信号输出，以驱动16*16 LED点阵显示块为目的。
另一方面显示屏广泛的应用于医院、火车站、银行等公共场所，因此本设计有很强的现实实用性。
关键字:单片机汉字显示屏控制模块驱动模块软件编程目录第一章绪论 (1)1．1 单片机的概念及其特点 (3)1.1.1 单片机 (3)1.1.2 单片机的特点 (3)1.2 单片机的发展概况及其分类 (3)1.2.1单片机的发展概况 (3)1.2.2 单片机的分类 (4)1.3 单片机的应用领域及其发展趋势 (4)1.3.1 单片机的应用领域 (4)1.3.2单片机的发展趋势 (6)1．4LED简介 (6)1.5 电子显示屏 (7)第二章系统整体方案 (8)2.1 需要实现的功能 (8)2.2 系统软件的设计 (10)第三章系统硬件电路的设计 (11)3.1 单片机系统及外围电路 (11)3.1.1 单片机的内部结构 (11)3.1.2 AT89C52芯片介绍 (11)3.1.3 单片机系统外围电路 (12)3.2 驱动电路 (13)3.2.1 74HC154芯片简介 (13)3.2.2 驱动电路的构成 (14)3.3 16*16LED显示屏电路和原理 (15)第四章系统程序的设计 (17)4.1流程图 (17)4.2 系统主程序 (18)第五章调试及性能分析 (21)5.1 软件调试 (21)5.2 性能分析 (22)结论 (23)致谢 (24)参考文献 (25)第一章绪论单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
16x16点阵显示
1实验目的•使用户学会利用单片机的I/O口进行LED点阵的行扫描显示。
2实验内容a.编写程序，用P1口控制C3区4片74HC164进行行扫描，在16×16LED点阵上用静态方式显示自己的姓。
（孙）b.编写程序，用P1口控制C3区4片74HC164进行行扫描，在16×16LED点阵上用滚屏方式显示自己的姓。
（孙）3实验原理3.1点阵式LED显示器的基本结构发光二极管排列成矩阵，由亮与暗来产生字符或图形。
每一行的阳极连在一起，每一列的阴极连在一起：1⃝点阵显示器每一列的阴极连在一起，对每一列而言相当于一个共阴显示器2⃝同时每一行的阳极连在一起，相当于七段显示器的笔划。
这样，可以把5X7的发光二极管点阵看作一个五位显示器3⃝可采用动态显示电路，以笔划锁存器控制行信号，以位锁存器控制列信号利用点阵显示字符和图形时，需用较多的编码。
以5X7点阵为例，每列需要一个编码，如显示字母B，当第1列有效时，其行编码信号为7FH；当第2、3、4列有效时，其行编码信号为49H；当第5列有效时，其行编码信号为36H。
3.274HC595表1:74HC595真值表RCK SCK SCLR G FunctionX X X H Q A thru Q H=T RI−ST AT EX X L L Shift Register cleared Q′H=0X↑H L Shift Register clocked Q N=Q n−1,Q0=SER↑X H L Contents of Shift Register transferred to output latches 3.3实验箱点阵连接方式使用两片8位输出锁存移位寄存器74HC595（三态输出、串入并出），将单片机I/O 口发出的串行数据转换为并行数据LD_QA∼LD_QP，作为16×16LED点阵显示器的行线，使用另外两片8位74HC595作为16×16LED点阵显示器的列线LD_1∼LD_16。
单片机课程设计---16×16点阵式汉字显示
目录摘要 (1)Abstract (2)1设计原理 (3)1.1 MCS-51单片机的结构及编程方法 (3)1.2 16*16点阵LED原理 (5)1.3 3-8译码器原理 (6)2.设计方案介绍 (7)2.1 设计总体思路 (7)2.2 与题目相关的具体设计 (7)2.3程序设计流程图 (8)3.源程序，原理图和仿真图 (9)3.1程序清单(见附录) (9)3.2电路图 (9)3.2.1电路原理图 (9)3.2.2电路图分析 (9)3.3仿真图 (10)4性能分析 (11)5.总结和心得 (12)6.参考文献 (13)附录：程序代码 (14)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
关键词：MCS-51；LED；单片机AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc. This paper introduces a kind of simple 16ｘ16 LED display screen design process based on MCS-51 single chip minicomputer . The detail hardware scheme, software flow and assemble language programmer design and so on is followed. The display part can be cascaded to meet the need. The practice proves the design is low-cost and effective.Key words: MCS-51；LED；MCU1设计原理1.1 MCS-51单片机的结构及编程方法MCS-51单片机的组成： CPU(进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、I/O口(串口、并口）、内部总线和中断系统等。
单片机课程设计-16×16点阵式汉字显示Word版
目录摘要 (1)Abstract (2)1设计原理 (3)1.1 MCS-51单片机的结构及编程方法 (3)1.2 16*16点阵LED原理 (5)1.3 3-8译码器原理 (6)2.设计方案介绍 (7)2.1 设计总体思路 (7)2.2 与题目相关的具体设计 (7)2.3程序设计流程图 (8)3.源程序，原理图和仿真图 (9)3.1程序清单(见附录) (9)3.2电路图 (9)3.2.1电路原理图 (9)3.2.2电路图分析 (9)3.3仿真图 (10)4性能分析 (11)5.总结和心得 (12)6.参考文献 (13)附录：程序代码 (14)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
关键词：MCS-51；LED；单片机AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc. This paper introduces a kind of simple 16ｘ16 LED display screen design process based on MCS-51 single chip minicomputer . The detail hardware scheme, software flow and assemble language programmer design and so on is followed. The display part can be cascaded to meet the need. The practice proves the design is low-cost and effective.Key words: MCS-51；LED；MCU1设计原理1.1 MCS-51单片机的结构及编程方法MCS-51单片机的组成： CPU(进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、I/O口(串口、并口）、内部总线和中断系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
{k=2;
TH0=(65536-2000)/256;
TL0=(65536-2000)%256;
P2=0xff;
P2 = lie[num];
temp1=hang[num*2+zuo]; /*num*2表示第一个74ls164只去第偶数个字节，跟我的取模方式有关*/
shuru_1();
P2 = lie[num];
0x00,0x00,0x00,0x01,0x00,0x06,0x7F,0xF8,0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0xFC,0x40,0x04,0x7F,0x04,0x00,0x04,0x00,0x04,0x00,0x00,0x00,0x00,0x00,/*"片",7*/
};
void shuru_1() /*74ls164进行输入数据*/
{
uchar t;
for(t=0;t<8;t++)
{
temp1<<=1;
DATA1=CY;
CLCK1=1;
CLCKቤተ መጻሕፍቲ ባይዱ=0;
}
}
void shuru_2()
{
uchar t;
for(t=0;t<8;t++)
{
temp2<<=1;
DATA2=CY;
0x02,0x08,0x22,0x3C,0x23,0xC8,0x22,0x08,0x22,0x28,0x22,0x1D,0x02,0x02,0x08,0x0C,0x08,0x70,0xFF,0x80,0x08,0x02,0x08,0x01,0x08,0x02,0x0F,0xFC,0x00,0x00,0x00,0x00,/*"动",4*/
void shuru_1();
void shuru_2();
unsigned char num,k,temp1,temp2,zuo=0;
unsigned int timecount;
unsigned char code lie[16]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0c,0x0d,0x0e,0x0f,};/*74hc154显示代码从左到右16列依次选通*/
0x01,0x00,0x41,0x00,0x41,0x00,0x41,0x00,0x41,0x00,0x41,0x02,0x41,0x01,0x47,0xFE,0x45,0x00,0x49,0x00,0x51,0x00,0x61,0x00,0x41,0x00,0x01,0x00,0x01,0x00,0x00,0x00,/*"子",1*/
0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xFF,0x11,0x22,0x31,0x22,0x51,0x22,0x91,0x22,0x11,0x22,0x11,0x22,0x11,0x22,0x1F,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"自",3*/
0x00,0x00,0x00,0x42,0x44,0x44,0x4C,0xC8,0x54,0xD0,0x65,0x42,0x45,0x41,0x46,0x7E,0x84,0x40,0x88,0x40,0x90,0x50,0x81,0x48,0x80,0xC4,0x00,0x62,0x00,0x00,0x00,0x00,/*"系",2*/
源程序：
#include <reg52.h>
unsigned char i;
sbit DATA1=P3^7;
sbit DATA2=P3^5;
sbit CLCK1=P3^6;
sbit CLCK2=P3^4;
#define uchar unsigned char
#define uint unsigned int
temp2=hang[zuo+(num*2+1)]; /*num*2+1表示第二个74ls164只去第奇数个字节，最左第一列16个不控制先发送第一个74ls164字节在发送第二个的字节*/
shuru_2();
num++;
if(num==16)
{
num=0;
}
timecount++;
if(timecount==100)
CLCK2=1;
CLCK2=0;
}
}
void main(void)
{
TMOD=0x01;
TH0=(65536-2000)/256;
TL0=(65536-2000)%256;
TR0=1;
ET0=1;
EA=1;
while(1);
}
void serve_led()interrupt 1 using 0 /*定时中断显示*/
16x16
周渴望南阳理工学院QQ418084696
本次设计中首先在做了8x8点阵汉子显示基础之上做的，其实点阵原理很简单，就像数码管动态显示一样简单，只要你分清楚行控制，与列控制，某段时间某列可以点亮，哪几行亮，动态扫描一个循环自然组成不同的图像。
这里取模方式是先最左边的一列选通，然后控制控制两个74ls164分别点亮16行中的几行，然后是从左向右第二列依次下去，形成动态扫描。本文程序非常简单，虽然没注释，认真看几十分钟就全明白了，说白了，数码管动态显示一回事（呵呵其实我自己做的时候下了不少功夫建议先做8x8）。
{num=0;
timecount=0;
zuo=zuo+2; /*向后扫描加一列实现移动这里每次加二是因为要跳过第二个74ls164的代码前面已经说了取模方式是最左一列16个从上到下取得*/
if(zuo==272)
{
zuo=0;
}
}
}
14年8月
unsigned char code hang[288]={0x00,0x00,0x00,0x00,0x1F,0xF8,0x11,0x10,0x11,0x10,0x11,0x10,0x11,0x10,0xFF,0xFE,0x11,0x11,0x11,0x11,0x11,0x11,0x11,0x11,0x1F,0xF9,0x00,0x01,0x00,0x0F,0x00,0x00,/*"电",0*/
0x00,0x80,0x01,0x00,0x06,0x00,0x1F,0xFF,0xE0,0x00,0x00,0x20,0x00,0x40,0x00,0x80,0xFF,0xFC,0x02,0x02,0x04,0x02,0x08,0x02,0x10,0x02,0x20,0x02,0x00,0x1E,0x00,0x00,/*"化",5*/
0x08,0x20,0x08,0xC0,0x0B,0x00,0xFF,0xFF,0x09,0x00,0x08,0xC1,0x00,0x06,0x7F,0xF8,0x40,0x00,0x40,0x00,0x40,0x00,0x7F,0xFC,0x00,0x02,0x00,0x02,0x00,0x1E,0x00,0x00,/*"机",8*/
