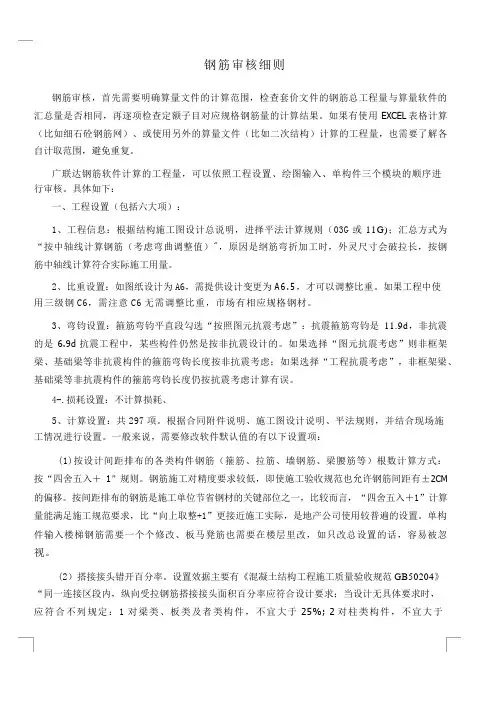

钢筋审核细则

钢筋审核,首先需要明确算量文件的计算范围,检查套价文件的钢筋总工程量与算量软件的汇总量是否相同,再逐项检查定额子目对应规格钢筋量的计算结果。如果有使用EXCEL表格计算(比如细石砼钢筋网)、或使用另外的算量文件(比如二次结构)计算的工程量,也需要了解各自计取范围,避免重复。

广联达钢筋软件计算的工程量,可以依照工程设置、绘图输入、单构件三个模块的顺序进

行审核。具体如下:

一、工程设置(包括六大项):

1、工程信息:根据结构施工图设计总说明,进择平法计算规则(03G或11G);汇总方式为“按中轴线计算钢筋(考虑弯曲调整值)",原因是纲筋弯折加工时,外灵尺寸会破拉长,按钢筋中轴线计算符合实际施工用量。

2、比重设置:如图纸设计为A6,需提供设计变更为A6.5,才可以调整比重。如果工程中使

用三级钢C6,需注意C6无需调整比重,市场有相应规格钢材。

3、弯钧设置:箍筋弯钧平直段勾选“按照图元抗震考虑”:抗震箍筋弯钧是11.9d,非抗震的是6.9d抗震工程中,某些构件仍然是按非抗震设计的。如果选择“图元抗震考虑”则非框架梁、基础梁等非抗震构件的箍筋弯钩长度按非抗震考虑;如果选择“工程抗震考虑”,非框架梁、基础梁等非抗震构件的箍筋弯钧长度仍按抗震考虑计算有误。

4-.损耗设置:不计算损耗、

5、计算设置:共297项。根据合同附件说明、施工图设计说明、平法规则,并结合现场施

工情况进行设置。一般来说,需要修改软件默认值的有以下设置项:

(1)按设计间距排布的各类构件钢筋(箍筋、拉筋、墙钢筋、梁腰筋等)根数计算方式:按“四舍五入+1”规则。钢筋施工对精度要求较低,即使施工验收规范也允许钢筋间距有±2CM 的偏移。按间距排布的钢筋是施工单位节省钢材的关键部位之一,比较而言,“四舍五入+1”计算量能满足施工规范要求,比“向上取整+1”更接近施工实际,是地产公司使用较普遍的设置。单构件输入楼梯钢筋需要一个个修改、板马凳筋也需要在楼层里改,如只改总设置的话,容易被忽视。

(2)搭接接头错开百分率。设置效据主要有《混凝土结构工程施工质量验收规范GB50204》“同一连接区段内,纵向受拉钢筋搭接接头面积百分率应符合设计要求;当设计无具体要求时,

应符合不列规定:1对梁类、板类及者类构件,不宜大于25%; 2对柱类构件,不宜大于

:50%,纵向受压钢筋搭接接头面积百分率,不宜大于50%。”其中,对墙类(及暗住)构件, 03G平法

图集规定与此不同,区分抗震等级,错开百分至允许为50%或100%,但规定搭接长度均为 1.

2LaE。如施工单位有提出,墙类(及暗柱)构件可考虑按平法规则设置。综合起来,梁、板类

构件搭接接头错开百分率按25%,柱、墙、墙类构件搭接接头错开百分率不大于50%。

(3)柱/暗柱箍筋加密区范图包含错开距离:选择“否”。03G101-1,P40或者11G101,P70 说明

都是“搭接长度”范围内加密,错开距离段并无搭接、也不属于“搭接长度”。

(4)柱/墙柱纵筋搭接箍筋间距:设置为100。实际施工及按100布置,有部分地区项目在结

构设计说明就已明确此间距为100。需结合现场查勘情况,建设在设计标准中明确。

(5)柱/墙柱第一个箍筋距离楼板面的距离:框架柱可设置为50:对于暗柱,由于暗柱不存在

节点加密区,每楼层首、尾箍筋间隔100mm,广联达计算箍筋根数时,布置范围取“楼层高度一第一

个箍筋距离楼板面的距离”,因此对暗柱此项建议可设里为100。

(6)暗柱/端柱垂直钢筋搭接长度:03G平法规则,设置为“按平法图集”计算;11G平法规则,一般可设置为“按墙柱”。

(7)梁垫铁:不计算。规范只要求满足纵筋间距。

(8)柱纵筋伸入基础错固形式:区分平法规则及基础形式进行设置。03G平法规则,对于

独立基础、独立承台,依据06G101-6, P67,可设置为“角筋伸入基底弯折”;对于筏板基础,

依据04G101-3, P45,筏板高度《2000时,可设置为“全部纵筋伸入基底弯折”。

(9)剪力墙,起始水平钢筋距楼面距离:50,依据06G901-1,P. 3-9等。

(10)剪力墙,起始竖向分布钢筋距暗柱边距离:S,依据06G901-1, P. 3-2等。

(11)砌体结构,砌体加筋两端的起始距离:S,参考现场实际施工情况设置。

其它设置,如次梁两侧共增加箍筋数量、分布钢筋配置、板中间支座负筋标注是否含支座、

板负筋错固长度、独基与基础梁平行重叠部位是否布置独基钢筋等,根据图纸说明设置。

6、节点设置:

墙身拉筋布置构造、板拉筋布置方式、板马凳筋布置方式:施工图未注明布置方式时按“双向布置”。设计方因谨慎起见,图纸未注明时会倾向解释为梅花布置,但实际施工基本均为双向布置,需结合现场登证。即使图纸标注梅花布置,仍要查勘现场是否符合。

7、搭接设置:

(1)其余钢筋定尺:影响钢筋接头工程量,根据地方定额规定。多数地区定额规定,设计图纸未注明的钢筋接头和施工损耗,已综合在定额项目内,钢筋定尺长度可修改为极大值(如50米)。

(2)墙柱垂直筋定尺:可按实际定尺长度,应大于任一楼层高度。

(3)连接方式:根据图纸设计说明、工程确认单等相关资料并了解现场确定。

8、楼层设置:各楼层标高、构件抗震等级、砼标号、保护层厚度,按施工图设计说明设

置。基础、构造柱、圈梁、非框架梁、板按软件默认为非抗震构件。

二、绘图输入(模型界面)

在绘图输入模块,常规检查是按照楼层顺序,利用属性窗口、编辑钢筋窗口以及构件三维模型,依次检查基础层构件及主要标准层柱、墙、梁、板构件的私有属性(配筋,尺寸,标高等)是否符合竣工图标注。检查的同时留意纸质版与电子版版二是否有区别,以及设计变更情况。由于结构图配筋、砼标号、柱墙变截面不同的原因,标准层各层工程量稍有不同,但一般变化不大,当变化较大时需分析原因。一般侧重检查以下项目:

1、基础、筏板、

(1)图纸节点大样或说明需重点关注,检查基础错固区、筏板变截面、封边、集水坑、截水沟、加强带布筋范围、锚固、配筋、出边距离、放坡等构造。

(2)检查马凳筋形式、布置方式是否符合图纸及现场签证情况。

(3)如果划分为地下室和地上两个模型文件,要注意检查汇总计算影响层住、墙属性,如负一层柱与首层柱钢筋交接部位设置是否正确。

2、柱、梁、墙、板、

(1)图纸标注节点大样或说明与软件默认计算设置不同时,注意构件私有属性是否已按图修改。

(2)核查是否有利用屏幕范围、分层、显示祥式设置透明等方法隐藏构件。

(3)核查剪力墙插筋、垂直加强筋、墙顶压筋配置。当单层墙、柱高度小于楼层高度时,属性可改为纵筋错固,无需设置插筋。

(4)板受力筋为双层双向布置时,不能按照每个板块设置,需全部拉通受力钢筋;板受力筋、负筋、附加筋需核查布筋范围。

(5)按“隔一布一”间距排布钢筋的,需符合软件的输入规则。

(6)连梁交叉斜筋,图集中为两面构成一个交叉,不是一面一个交叉,在属性输入时要注意。连梁的侧面钢筋,属性为总配筋,最好在属性里输入,这样者在连梁位置的水平钢筋就不会多计。

(7)约束边缘构件:非阴影区需要单画,如果与暗柱一起画,容易造成暗住箍筋根数多计,

因为非阴影区竖向筋为墙筋会存在搭接,暗柱箍筋在搭接部位需要加密。
