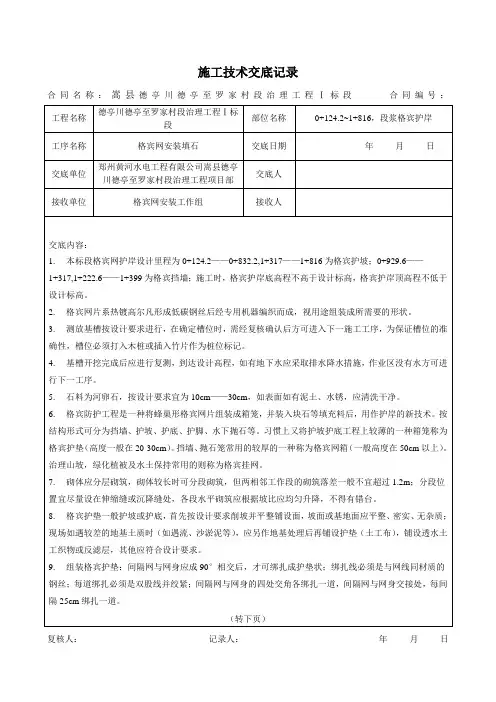

格宾网施工技术交底记录

施工技术交底记录

合同名称：合同编号：

工程名称部位名称

工序名称格宾网安装填石交底日期年月日

交底单位交底人

接收单位格宾网安装工作组接收人

交底内容：

1. 本标段格宾网护岸设计里程为15+455——15+535为桥底险工护砌；15+535——15+625为格宾护坡；施工时，格宾护岸底高程不高于设计标高，格宾护岸顶高程不低于设计标高。

2. 格宾网片系热镀高尔凡形成低碳钢丝后经专用机器编织而成，视用途组装成所需要的形状。

3. 测放基槽按设计要求进行，在确定槽位时，需经复核确认后方可进入下一施工工序，为保证槽位的准确性，槽位必须打入木桩或插入竹片作为桩位标记。

4. 基槽开挖完成后应进行复测，到达设计高程，如有地下水应采取排水降水措施，作业区没有水方可进行下一工序。

5. 石料为料石，按设计要求宜为10cm—30cm，如表面如有泥土、水锈，应清洗干净。

6. 格宾防护工程是一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护岸的新技术。按结构形式可分为挡墙、护坡、护底、护脚、水下抛石等。习惯上又将护坡护底工程上较薄的一种箱笼称为格宾护垫（高度一般在20-30cm）。挡墙、抛石笼常用的较厚的一种称为格宾网箱（一般高度在50cm以上）。治理山坡，绿化植被及水土保持常用的则称为格宾挂网。

7. 砌体应分层砌筑，砌体较长时可分段砌筑，分段位置宜尽量设在伸缩缝或沉降缝处，各段水平砌筑应根据坡比应均匀升降，不得有错台。

8. 格宾护垫一般护坡或护底，首先按设计要求削坡并平整铺设面，坡面或基地面应平整、密实、无杂质；现场如遇较差的地基土质时（如遇流、沙淤泥等），应另作地基处理后再铺设护垫（土工布），铺设透水土工织物或反滤层，其他应符合设计要求。

9. 组装格宾护垫：间隔网与网身应成90°相交后，才可绑扎成护垫状；绑扎线必须是与网线同材质的钢丝；每道绑扎必须是双股线并绞紧；间隔网与网身的四处交角各绑扎一道，间隔网与网身交接处，每间隔25cm绑扎一道。

10. 护垫组必须按设计图示位置依次安放到位，护垫组间相邻的上下框线或折线，必须符合每间隔25cm 绑扎一道要求。

11. 填充料规格质量必须符合设计要求（10cm—30cm），同时均匀的向一组护垫的各网格内填料，严禁往单个网格内填料，填充料可一次填满高度，填充石料顶面宜适当高出护垫，但必须密实，空隙可用小碎石填塞，裸露的填充石料，表面应以人工或机械砌垒整平，石料间相互搭接。

12. 封盖施工：面层石料必须砌垒整平，封盖网与网身、间隔网间相交边框线必须每隔25cm绑扎一道，应将所有护垫组相邻的封盖框线与边框线绑扎在一起。

格宾石笼施工：

13. 格宾挡墙的基底及其密实度，基础网箱入土深度和轮廓线长度及宽度，均应符合设计要求。

14. 现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求，铺设防渗土工膜施工，应符合设计要求。

15. 网箱组砌体平面位置必须符合设计图纸要求，网箱层与层间砌体应纵横交错，上下联结，严禁出现“通缝”。

16. 每层网箱组均应适当放置“丁”字箱体，砌体外露面应平整美观。

17. 格宾墙墙后填料应符合设计要求，墙后还土宜分层夯实，每层还土厚度宜控制在20cm左右。

18. 间隔网与网身应成90°相交，经绑扎形成长方形网箱组或网箱，绑扎线必须是与网线同材质的钢丝，每一道绑扎必须是双股线并绞紧。

19. 间隔网与网身的四处交角各绑扎一道；间隔网与网身交接处每间隔25cm绑扎一道；间隔网与网身间的相邻框线，必须采用组合线联结，即用绑扎线一孔绕一圈接一孔绕二圈呈螺旋状穿孔绞绕联结。

20. 相邻网箱组的上下四角各绑扎一道；相邻网箱组的上下框线或折线，必须每间隔25cm绑扎一道；相邻网箱组的网片结合面则每平方米绑扎2处；在绑扎相邻边框线下角一道时，如下方有网箱组，必须将下方网箱一并绑扎，以求连成一体。

21. 裸露部位的网片，应在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。

22. 格宾网箱内填充料的规格质量，必须符合设计要求，必须同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满；填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分四层投料为宜；顶面填充石料宜适当高出网箱，且必须密实，空隙处宜以小碎石填塞；裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。

23. 封盖必须在顶部石料砌垒平整的基础上进行，必须先使用封盖夹固定每端相邻结点后，再加以绑扎，封盖与网箱边框相交线，应每相隔25cm绑扎一道。

24. 在一层网箱施工完成后，宜将墙后填料及时填至与网箱相平，再碟砌上一层网箱
