设计采用以AT89C51单片机为核心芯片,16*16LED 汉字显示4个字，即为16*64点阵汉字显示，采用重 叠处理的方法。即在显示本行各列数据的同时，传 送下一列数据。为了达到重叠处理的目的，列数据 的显示就需要具有锁存功能。经过上述分析，就可 以归纳出列驱动器电路应具有的功能。对于列数据 准备来说，它应能实现串入并出的移位功能；对于 列数据显示来说，应具有并行锁存的功能。这样， 本行已准备好的数据打入并行锁存器进行显示时， 串并移位寄存器就可以准备下一行的列数据，而不 会影响本行的显示。
U5 7 4 LS5 9 5
公交车报站显示系统教材
7.线路选择。线路设置界面下按 或 键选“线路选择” 选项，并按 键进入线路选择界面
8.按 或 键选线路，并按 确定，并自动进入报站界面。 下图表示选择了77路。
9.线路删除。线路设置界面下，按 或 键选“线路删除” 选项，并按 键。
d.在车要出站的位置(离站牌30m) ，按 键，标定出站时 GPS的信息。某一站出站时的GPS标定完成时，界面 如下图：（“<”表示出站时的GPS标定完成）.
e.标定好了，再按 键，再重复上面的工作，直到所有的 站名都标定好了为止。再把标定好的GPS数据导出到 SD卡里面。在用SD卡把语音和GPS数据导入其它报站 器里面即可完成自动报站功能。
信息； 键盘控制（9语音、GPS数据下载； 每个站点的GPS信息两点标定，实现精确报站，GSP数据可以
以文件的形式保存在SD卡中，便于和线路、语音文件一起下载 宽电源输入：DC 9~36V
报站器组成
1.主机 2话筒 3连接线 4GPS天线
（仅用于自动报站 器）
注： 为了使自动报站器能正确的报站，车上的GPS天线必须
连接牢固，并将天线一端置于车顶。（公交车出厂时厂家 已经安装好了）。
1.当报站器LCD屏显示“A”，表示GPS天线连接无误， 可以自动报站。（正常情况下，报站器开机后，约1 分钟后显示“A”）
2.当报站器LCD屏显示“V”，表示GPS天线连接不正常， 不能自动报站。
报站器分为手动和自动报站器，手动报站器需要 人工操作，才能播报线路站点信息，自动报站器有 GPS定位模块，只要事先标定了线路站点的GPS数 据，以后使用就无需人工干预，当车辆到达进站和 出站时标定的位置，自动播报线路站点信息。
公交车报站显示系统说明

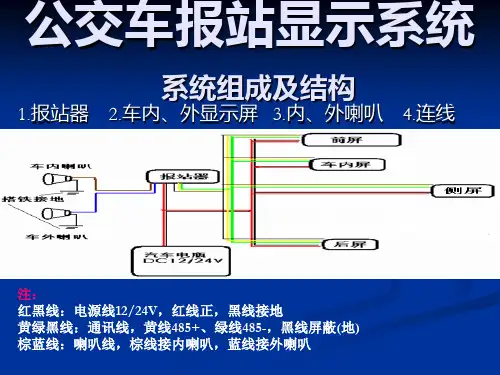

公交车报站显示系统系统组成：1．车内、外显示屏2．报站器3．内、外喇叭4．连线系统连接示意图图1 连接示意图注：1．红黑线：电源线12/24V2．黄绿黑线：通讯线，黄线485+、绿线485-，黑线屏蔽(地) 3．棕蓝线：喇叭线，棕线接内喇叭，蓝线接外喇叭一、车内外显示屏车内外显示屏根据客户的要求，由若干块显示板，其中车内屏显示报站信息、服务用语，车外屏显示线路号、起始站信息。
图显示屏结构示意图注：车内、外显示屏的连接方式一致，仅仅是显示板和外框不同。
车外显示屏功耗比车内显示屏大一倍（当相同字数时）显示屏组成1)显示板2)电源板3)控制板4)连线5)外框1．显示板显示板分车内、车外显示板。
车内显示板：由模块化8x8的LED显示模块组成，单点LED直径3.7mm或5mm，红色，单个汉字尺寸76x76mm或120x120mm，显示16x16点阵。
每个显示板可以显示4个16x16点阵的汉字或8个8x16点阵的字符，简称车内4字板技术参数：1)单点LED亮度：1500mcd2)角度：60°3)单个汉字尺寸：120x120mm（直径5mm）或76x76mm（直径3.75mm）4)单个汉字功耗：0.8W5)输入电压：DC10~32V6)工作电压：5V车外显示板：由若干单点LED和遮光罩组成，单点LED直径5mm，红色或黄色，单个汉字尺寸200x160mm，显示16x16点阵。
每个显示板可以显示2个16x16点阵的汉字或4个8x16点阵的字符，简称车外2字板。
或每个显示板可以显示3个16x16点阵的汉字或6个8x16点阵的字符，简称车外3字板。
技术参数：1)单点LED亮度：2500mcd2)角度：60°3)单个汉字尺寸：200x160mm4)单个汉字功耗：1.6W5)路牌输入电压：DC10~32V6)工作电压：5V显示板信号接口输入接口：20P排线，接控制板或级联上一个显示板，见图示输出接口：20P排线，级联下一个显示板，见图示电源接口：2个弯头2P 5.08，见图示图显示板信号级联和电源级联（内外屏）2．电源板电源板的功能是将车载电池的电压12/24V转换为5V工作电压，为显示板和控制板提供5V工作电压电源板输入电压范围：DC 9~36V，额定输入电压：DC 12/24V输出电压/电流：DC 5V/5A电源板图示图电源板输出接口（5V）图电源板输入接口（12/24V）3．控制板无论是车内显示屏，还是车外显示屏，控制板都是一样的，不同的是程序不同。
公交车自动报站系统设计
公交车自动报站系统设计摘要我国城镇化发展非常迅速，城市规模快速膨胀，城市人口和机动车数量急剧增长。
近年来由此而带来的城市交通拥堵问题非常严峻。
城市建立完善的公交系统是解决城市交通拥堵的最廉价的方案，被国家大力扶持。
国务院也颁布了优先发展公交系统的相关文件，公交车在城市交通中占据着越来越大的主体作用。
本设计旨在实现公交运行时报站的智能化，为乘客提供高效、便捷的服务。
本设计要求系统能够自动语音播报到站信息，并能够显示到站信息。
本设计利用GPS（全球定位系统），以89C51单片机为核心和基础。
利用GPS 获取比较精确的公交车位置信息；利用AT89C51单片机智能整合处理信息，发送控制指令；利用ISD1700系列语音芯片实现语音播报，JHD162A LCD 液晶模块来显示到站信息，从而实现所有的功能。
对设计结果利用proteus进行仿真和验证，可以达到预期的公交车全自动报站的功能，实现公交车到站提醒，即显示屏显示到站信息，语音系统自动播报站名。
全程无需人工干预，实现全自动智能报站，安全可靠。
本设计所采用的模块、元件廉价，系统可以长期稳定稳定，适合推广。
关键词：自动报站，GPS，89C51，JHD162The bus stops system automaticallyABSTRACTThe urbanization in our country is developing very quickly. The city’s expansion is very quickly, the urban population increase sharply, The number of cars on the road is growing so fast. For the pa st few years, the city’s traffic congestion problem is very serious. City establish a perfect public transportation system is the cheapest solutions to urban traffic congestion. It is national energetical support. The state council issued the state council on priority to the development of urban public transportation guidance "on December 29, 2012. The bus in the city's traffic occupies a more and more important role.This design aims to realize intelligent broadcasting station of bus information, provide efficient and convenient services for passengers. This design requirement system can automatic voice broadcast station information, and can display station information. This system USES the GPS (Global Positioning System Global Positioning System) with a 89c51 SCM as the core. This system uses GPS to obtain accurate vehicle location information. The use of 89c51 single-chip microcomputer to process information. Using ISD1700 to realize voice function. Though the JHD162A to display the information of stations. So as to realize the function of all. Using protest for the simulation and verification, the result of the design can achieve. The system fully without human intervention, and sage and reliable. This design uses the element is much cheaper. And the system can long-term and stable work, it is very suitable for promotion.KEY WORDS：automatically broadcast, GPS, 89C51, JHD162目录前言 (1)第1章GPS报站器行业现状介绍 (3)第2章系统整体设计方案 (5)第3章硬件模块选择 (6)§3.1主控芯片的选择 (6)§3.2GPS接收模块的选择 (7)§3.3 语音模块的选择 (10)第4章硬件设计 (12)§4.1主控模块 (12)§4.2GPS模块 (14)§4.3语音播报模块 (17)§4.4显示模块 (21)§4.5系统整体电路图 (25)第5章软件研究与设计 (27)§5.1单片机编程基本知识 (27)§5.2主程序流程图 (34)§5.3语音模块流程图 (36)§5.4显示模块流程图 (37)结论 (39)参考文献 (40)致谢 (42)前言近年来中国在经济发展上取得了非常可喜的成绩，城市扩张非常迅速，人均可支配收入持续增加，私家车保有量连年递增，但是，雾霾及交通拥堵情况也越来越严峻。
公交车自动报站器
毕业设计（论文）2015 届题目公交车语音显示报站器的设计专业电子信息工程学生姓名学号指导教师论文字数约1万字完成日期湖州师范学院教务处印制公交车语音显示报站器的设计摘要：随着现代社会的不断发展，所有交通工具都在向着越来越人性化的方面发展，公交车语音显示报站器就是其中一个典型例子。
本设计以STC89C51为控制器，主要由温度传感模块，显示模块，语音模块，无线发射模块，单片机模块构成，总共有两块电路板。
当按下对应按键时，播放当前站名和下一站名并显示在LCD上，实时监控当前车内温度并且显示在LCD上。
如果下车按键被按下，通过无线芯片发送信息到单片机，随后通过喇叭提示有人下车。
本操作系统方便简单，能够较好的完成设计要求。
关键词：语音提示，无线芯片，LCD显示The Design of Display Voice Bus Station Reporting Device Abstract: With the continuous development of modern society, all vehicles are increasingly toward human development, the Display voice bus station reporting device is one typical example.The design for the controller to STC89C51 mainly by the temperature sensor module, the display module, voice module, wireless transmitter module, MCU modules, a total of two circuit boards.When you press the corresponding button, the playback of the current station name and the next name, real-time monitoring of the current temperature inside the vehicle and displayed on the LCD. If the off button is pressed, by sending information to the wireless chip microcontroller, followed by prompt someone to get off the bus.The operating system is simple and convenient, perfect to complete the design requirements.Keywords: V oice prompt , Wireless chip，LCD display目录第一章绪论 (5)1.1 选题的意义 (5)1.2 研究现状及发展趋势 (5)1.2.1 研究现状 (5)1.2.2 发展趋势 (5)1.3 论文研究的目标及内容 (5)1.3.1 论文研究的目标 (5)1.3.2 论文研究的内容 (5)1.4 本章总结 (5)第二章系统硬件电路 (6)2.1 系统总体框架 (6)2.2 单片机最小系统 (6)2.2.1 单片机选择 (6)2.2.2 单片机原理图 (7)2.2.3 晶振电路 (7)2.2.4 复位电路 (8)2.3 温度检测模块 (8)2.3.1 温度传感器的选择 (8)2.3.2 DS18B20引脚功能及原理图 (8)2.3.3 DS18B20的工作方式 (9)2.4 液晶显示模块 (9)2.4.1 液晶屏的选择 (9)2.4.2 LCD5110介绍及引脚图 (10)2.4.3 LCD5110初始化及写数据 (10)2.5 语音模块 (11)2.5.1 语音芯片选择 (11)2.5.2 语音芯片ISD1730简介 (11)2.5.3 ISD1730原理图 (12)2.5.4 ISD1730的录音及工作 (12)2.6 无线通信模块 (13)2.6.1 nRF24L01原理图 (13)2.6.2 nRF24L01的工作原理 (13)2.6.3 nRF24L01的工作方式 (13)2.7 键盘模块 (14)2.7.1 键盘去抖问题 (14)2.7.2 键盘扫描控制方式 (14)2.7.3 键盘具体设计 (15)2.8 本章总结 (15)第三章系统软件程序设计 (16)3.1 软件设计总体流程图 (16)3.2 系统子程序流程图 (17)3.2.1 语音模块流程图 (17)3.2.2 无线模块流程图 (18)3.3 本章总结 (18)第四章系统的检测与调试 (19)4.1 温度最小区分度测试 (19)4.2 主电路板按键及语音测试 (19)4.3 主电路板与副电路板无线工作测试 (19)4.4 设计结果 (19)第五章实验结果与设计总结 (20)5.1 实验结果 (20)5.2 设计总结 (20)参考文献 (21)结束语 (22)致谢 (23)附录 (24)第一章绪论1.1选题的意义随着我国城市的发展、经济的繁荣、社会的进步和人们提高生活水平要求，城市公交系统人性化是城市向前发展的一项重要工作。
公交车语音报站器的应用现状调查分析答辩PPT
GPS自动语音报站器特点
公交语音报站器对市民的影响
报站声音过大对市民的影响 不少市民反应当公交车沿途经过居民区时，马路与居民楼 的距离十分近。早班与晚班的公交车经过时，语音报站器 的报站声音通过外置喇叭严重影响了沿线的居民休息。同 理对于学校也一样，特别是影响了处于高考备战的学生。 建议：报站声音开关应该更人性化，减少交通噪音对市民 生活的影响。车队应该强化语音合成器使用规范，要求驾 驶员严格按规定时间开关外音喇叭报站，加强对司机道德 教育，制止不文明行车行为，防止扰民。要是赶上学生考 试的特殊情况，司机或乘务员应当采取统一人工报站的服 务方式。
（2）门控语音报站器 原理：将开门、关门时转换信号和语音报站器连 接、开门和关门时，自动报站。 优点：成本较低 缺点：不能提前报站，报站是容易出现错误，中 途于某种原因开关门会引起报站顺序混乱。报站 基本正确，但是依赖于开关门动作的正确与否。
（3）无线信标语音报站器 原理：在每个公交车站点设置发射信标点，公交 车临近到站点50m左右会收到信标信号，开始自 50M 动报站，出战50M后信号消失，开始预报下一站。 优点：报站准确 缺点：需要为每个站点组建无线发射信标，建设 复杂费用高，大部分站点无电源供应；公交车数 量多市存在频率干扰问题，且较严重；用户修改 站点非常不方便；系统维护成本高。
（4） GPS自动语音报站器 原理：在公交车上安装GPS自动语音报站 器，自动识别站站点并报告站点信息。 优点：报站精确、无需人工操作、无须建 设任何车外设施。 缺点：成本昂贵，较难实现普及，中小城 市难以普及。同样会受到信号、天气因素 等干扰信号。
GPS自动语音报站器配置
பைடு நூலகம்
GPS全自动语音报站器简介
公交车语音报站广告对市民的影响公交车语音报站广告全名公交车语音报站冠名提示广告是在公交车到站是利用车体上的语音提示器提醒乘客到站下车时插播的广告语音提示常常是公车到站时播出电子屏在公车行驶过程中也会滚动播出
基于单片机的公交车自动报站系统设计(原理图)
燕山大学课程设计说明书题目：公交车自动报站单片机系统软硬件设计学院（系）：里仁自动化系年级专业：10级自动化1学号：学生姓名：指导教师：教师职称副教授燕山大学课程设计（论文）任务书院（系）：里仁学院基层教学单位：自动化系说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
燕山大学课程设计评审意见表摘要现在的公交车上大部分都采用投币的购票方式。
同时，不再设置乘务员。
在公交车报站方面，也由传统的人工报站逐渐改变为使用微电脑控制的语音文字报站系统。
本文介绍了一种新型的公交车自动报站系统的设计原理。
本设计主要解决如何方便、准确地指示乘客到站的问题，另外，该系统还可以为乘客提供各种各样的提示或警示服务，使得乘客能愉快、安全的上下车。
应用单片机技术、语音技术和微电子技术设计了一种自动报站器，它能模仿人工完成报站任务，较好地解决报站的自动化这一问题。
设计中使用AVR单片机来控制语音合成芯片，使其工作的CPU控制模式下，在该模式下，语音芯片能够建立63段语音库信息，并且可以对此63段语音信息进行自由的组合，形成变化多样的语音提示信息。
语音合成芯片为美国ISD公司生产的ISD2560,该语音芯片采用模拟数据在半导体存储器直接存储的专利技术，即将模拟语音数据直接写入单个存储单元，不需经过A/D、D/A转换，因此能够较好地真实再现语音的自然效果，避免了一般固体语音电路因为量化和压缩造成的量化噪声和失真现象。
配合LED屏显示提示，就使得该报站系统更加方便、实用。
关键字：单片机，语音芯片，报站器，LED目录第1章绪论 (7)1.1 选题背景 (7)1.2 设计前景 (7)1.3 系统的功能和优点 (8)1.4 系统原理 (8)第2章系统方案设计 (9)2.1 系统框图 (9)2.2 系统模块 (10)2.2.1语音芯片 (10)2.2.2 显示单元 (11)2.2.3 键盘接口器件 (12)2.2.4 AT90S8535单片机 (12)第3章硬件设计 (13)3.1 主芯片AT90S8535单片机 (15)3.1.1 AT90S8535单片机的特点 (15)3.1.2 AT90S8535引脚图 (16)3.1.3 A／D转换器主要特点和工作原理 (16)3.1.4 I／O寄存器 (17)3.1.5 通用串行接口UART主要特点和工作原理 (18)3.2 语音芯片接口设计 (20)3.2.1 ISD语音芯片简介 (20)3.2.2 ISD的内部结构和引脚配置 (21)3.2.3 引脚描述 (22)3.2.4 ISD2560的操作模式 (24)3.2.5 ISD2560的时序图 (26)3.3 键盘及数字显示接口设计 (27)3.3.1 MAX6959简介 (28)3.3.2 MAX6959的引脚配置 (28)3.3.3 MAX6959的内部寄存器 (30)3.3.4 MAX6959的数据传输 (37)3.4 点阵LED显示接口设计 (38)3.4.1 8x8点阵LED单元简介 (39)3.4.2 8X8 点阵 LED 结构图 (40)3.4.3 设计说明 (40)第4章软件设计 (41)4.1 系统程序结构 (41)4.1.1 主程序 (41)4.1.2 按键中断处理程序 (41)4.1.3 语音中断处理程序 (42)4.1.4 显示处理程序 (43)4.2 系统程序 (43)结论 (44)致谢 (45)参考文献 (46)附录1 程序清单 (47)附录2 系统硬件原理图 (80)第1章绪论1.1 选题背景随着国民经济的高速发展，城市公交事业发展的很快，很多城市都在实行无人售票，原来靠售票员报站的方式以不能满足实际需要。
公交车报站显示系统..
报站器操作说明
按键定义:
1. SD 卡座：下载线路 语音信息和站点GPS信息 接口； 2. 液晶：160*32点阵 LCD，可显示线路信息； 3. 按键：操作人员可通 过按键设置报站器，按 键定义如下：
报站器操作步骤
1.开机。报站器通电后，短按
电源键即可开机。
2.进入菜单界面。先按 菜单键进入密码选项。再输入密码 F1F2F2F3F3F3。（如果不小心按错了，可以连续按6次随意键，自 动返回当前报站界面 。再重复上面的操作就可以了）即可进入 菜单界面。里面包括：1.线路设置 2.GPS设置 3.本机设置
确定，并自动进入报站界面。
9.线路删除。线路设置界面下，按 选项，并按 键。
或
键选“线路删除”
10.按 或 键，选择要删除的线路号，并按 键，将报 站器内的线路信息、语音、GSP数据。在关机状态插入SD卡，再在菜单界面， 按 或 键移动光标，到“GPS设置”项，按 键进 入该项设置。或按 退出界面。
d.在车要出站的位置(离站牌30m) ，按 键，标定出站时 GPS的信息。某一站出站时的GPS标定完成时，界面 如下图：（“<”表示出站时的GPS标定完成）.
e.标定好了，再按 键，再重复上面的工作，直到所有的 站名都标定好了为止。再把标定好的GPS数据导出到 SD卡里面。在用SD卡把语音和GPS数据导入其它报站 器里面即可完成自动报站功能。
语音文件格式：
广告信息 语音信息 GPS信息 线路信息
字库
注意：SD里字库和广告信息只能分别放一个，语 音文件可以放多个
报站器故障分析及维修
报站器不能开机，检查电源接线是否有松动，或保险丝是否熔 断； 不能自动报站，分2种情况，一种是GPS天线没有接好，一种是 报站器没有标定GPS数据。如果在LCD屏GPS位置显示“V”， 表示天线没有连接好；在LCD屏GPS位置既不显示“V”，也不 显示“A”，表示是手动报站器，或报站器里的GPS模块损坏； 如果报站器没有标定GPS数据，也不能自动报站，但手动可以 报站，标定或复制GPS数据见说明书。 报站器不能播报语音，但显示屏能更新站名，检查车内外喇叭 线是否有松动 或喇叭损坏； 报站器能播报语音，但显示屏不能更新站名，检查通讯线是否 有松动 或报站器内的通讯芯片损坏；或更换报站器或路牌上的 8P直插的通讯芯片，型号：65LBC184。
公交车智能语音播报系统
摘要本文介绍了一种利用红外遥控技术，模拟公交车红外控制报站系统。
采用单片机SCT89C52作为控制核心，语音芯片ISD1700实现语音的存储和回放，LCD12864进行汉字显示，设计了公交车控制报站系统，实现了公交车站台语音播报、液晶显示和站台语音播报与液晶显示双重功能。
系统主要通过STC89C52单片机做为主芯片，通过红外遥控器把信号传给STC89C52单片机，启动LCD12864显示站名，同时应用语音模块播报站名。
整个系统硬件设计包括键盘控制模块、语音播报模块、液晶显示模块、红外控制模块。
红外控制模块又分为红外接发送和红外接收模块。
关键词单片机；公交车报站；语音播站；液晶显示；红外遥控IAbstractThis paper introduces a kind of using infrared remote control technology, the simulation bus stops infrared control system. Adopts singlechip SCT89C52 as control core and pronunciation chip ISD1700 realize voice of storage and playback, LCD12864 on Chinese character display, design the bus stops control system, realized the bus station speech broadcast, LCD display and platform speech broadcast and LCD double function. System mainly through STC89C52 microcontroller do give priority to, updatedand infrared signal to STC89C52 microcontroller, start LCD12864 display of the station, and pronunciation module broadcasts stops. The whole system hardware design including keyboard control module, speech broadcast module, LCD module, infrared control module. Infrared control module is divided again after sending and receiving infrared infrared module.Keywords Microcontroller Bus stops system Speech broadcast station LCD display Infrared remote controlII目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题背景 (1)1.2设计要求 (1)1.3系统开发环境及主要使用 (1)1.3.1STC89C52简介 (2)1.3.2Keil2编程软件简介 (2)1.4论文的工作内容及论文的结构 (3)第2章方案分析与论证 (4)2.1无线接收模块的分析与论证 (4)2.2控制模块的分析和论证 (4)2.3干扰的简述与产生 (5)2.4本章小结 (7)第3章系统的硬件设计 (8)3.1系统的总体分析 (8)3.2ISD1700语音模块 (9)3.2.1ISD语音模块简述 (9)3.2.2ISD1700语音语模块应用及引脚说明 (9)3.3液晶模块 (13)3.3.1LCD12864特性 (13)3.3.2模块说明 (14)3.4红外按键控制模块 (17)3.4.1按键电路的设计 (18)3.4.2判键及其接口电路设计 (19)3.4.3键盘的工作方式 (21)3.4.4外部晶振的选用 (21)3.4.5复位电路 (22)3.5硬件抗干扰技术 (23)3.6本设计总体原理图 (25)III3.7系统的硬件实物图 (26)3.8本章小结 (27)第4章系统的软件设计 (28)4.1系统软件的总体设计 (28)4.2遥控模块的软件实现 (29)4.2.1按键控制部分 (29)4.2.2遥控发送部分 (30)4.2.3遥控接收部分 (31)4.3液晶模块的软件实现 (33)4.4语音模块的软件实现 (34)4.5软件抗干扰技术 (35)4.6程序设计 (36)4.7本章小结 (36)第5章系统测试 (37)5.1系统联机前的静态调试 (37)5.2联机仿真调试 (38)5.3整体系统调试过程 (38)5.4本章小结 (39)结论 (40)致谢 (40)参考文献 (41)附录1 (42)附录2 (43)附录3 (45)IV哈尔滨工业大学华德应用技术学院毕业设计（论文）第1章绪论1.1课题背景近年来，随着社会经济的持续发展，城市交通已成为人们外出时最为关注的事情。
公交车自动报站系统
1 前言1.1课题的研究背景在一些兴旺城市〔如**〕,公交车网已经比拟完善，给人们的生活和工作带来了很多的便利。
可以说城市的人们已经离不开它了，在这样的前提下,公交车效劳的质量也应该要不断的提高。
坐过公交车的人或许都会遇到这样一种情况——公交车经常会报错站或漏报站，这是因为现在的公车报站是由司机来完成的〔每到一个站都要按一次报站按钮〕,人手操作难免会出错。
1.2公交车报站方式分类随着社会的不断开展，人们对公交系统的效劳质量要求越来越高。
而目前大中城市公交车报站方式主要有以下几种：(1)手动电子报站：车辆每到一个站点，司机需要按下相应的按钮来启动语音报站系统；这种报站方式需要靠驾驶员控制，不仅增加了驾驶员的操作，还存在一定的平安隐患；(2)利用GPS 定位系统报站：该报站方式是全自动报站，根据GPS 的定位数据〔经纬度信息〕计算出车辆所处确实定位置，报站非常准确，但是其生产及运行本钱非常昂贵，而且需要专业人员进展维护，在现今条件下难以推广〔*戈等，2007〕；(3)利用车辆行驶特征进展自动报站：该报站方法根据起步后的行驶距离、开关门信号和进站打转向灯的方式综合起来判断车辆是否到站。
这种方法要求驾驶员一定要按标准驾驶,如果驾驶员操作不标准或者遇到特殊情况，例如中途停车等,就有可能引起报站错误。
针对上述报站方式的弊端，设计一种基于nRF905 的公交车自动报站系统，能有效提高了公交系统的效劳质量，方便乘客乘车。
1.3基于nRF905的公交车自动报站系统本工程以自动报站为核心，主要采用语音芯片、无线电遥控、液晶显示、单片机等技术，功能实用强大，设计思路符合人性化。
我们立足于在应用中降低司机的工作强度，提高车辆运行的平安性，具有广泛的应用性，适合推广使用。
2总体方案确定2.1无线模块的比拟与选择以下是选择无线模块的总体建议：(1)如果需要较远的传输距离，可用433MHz模块，如果需要传输较大数据量，选择2.4GHz模块；(2)如果应用场合是空旷环境，根据标称距离选择模块即可〔最好留一点余量〕，如果使用环境比拟复杂，如有较多障碍物、穿墙、强电环境、电磁波干扰等，可以选择穿透性较强的模块或带功放的中大功率模块；(3)Nordic/TI系列模块，如nRF905/CC1101微功率模块，相对来说开发比拟简单；(4)为了降低研发人员开发投入，可以选择无线透传模块，串口通信无需编程即可使用，目前以UTC1212，UTC903，UTC4432为代表的第三代无线模块，由于性能优异，已经逐渐替代早期的SPI无线模块，得到大规模应用；(5)以TI的CC1101为代表的无线模块，价格低，性价比高；(6)如果想组建以PC为中心的无线监控系统，可以考虑USB接口的无线模块和SPI 模块〔接单片机〕配合使用；(7)无线模块的传输距离，和天线的关系很大，一是天线的增益〔一般是天线越大增益越高〕，二是天线和射频电路的匹配。
公交车语音报站系统--毕业设计完整版
公交车语音报站系统摘要公共汽车成为城市人们出行的必备选择，然而，并不是每个人都熟悉所乘公交车的路线、站点。
所以乘客所面临的问题就是如何能够在正确的车站下车。
最好的解决的办法就是利用公交车语音报站系统提示乘客。
本文设计一个在按键报站系统上改进的语音报站系统，为乘客提供人性化的报站服务。
该设计是基于GPS模块和AT89S51单片机设计的自动语音报站系统。
AT89S51单片机通过串口与GPS模块通信，确认公交车进站、停站、出站等状态，根据程序播报站点信息，从而达到自动报站、预报站等目的。
此外通过分析GPS数据包，可解析出当前时间信息，可把时间显示在液晶屏幕上。
本文在设计的过程中给出了硬件电路的设计方案、硬件控制方法、主要软件设计流程。
本设计解决了以往公交车报站系统人工操作不便、误报站多等问题。
关键字：AT89S51单片机；GPS；自动语音报站Bus-stop Announcement SystemAbstractBuses are essential for people to travel in the city. However, not everyone is familiar with all the routes and bus stations. Therefore, the problem faced by passengers is how to get off at the right station. The best solution is to use the bus stop announcement system to remind passengers. This paper designs a bus stop announcement system improved from the stop announcement which operated with the keyboard, so that the system can provide passengers with customized service. The design designs an automatic stop announcement system based on the GPS module and the AT89S51 microcontroller. The AT89S51 microcontroller communicates with the GPS module by the Serial Interface, to confirm the status, such as closing to the station, stopping or leaving the station. Then the system broadcasts the station information according to the program. So as to achieve the purpose that automatic broadcast stations and forecast stations. In addition, the current time can be displayed on the LCD through analyzing the data from the GPS module. In this paper, we will give the hardware design scheme, the control method and the main software design process. The embarrassment that manual broadcast stations and the mistake in the broadcast station can be solve in this design.Keywords:AT89S51 microcontroller; GPS; Stop announcement system目录1 绪论 (1)1.1 选题背景 (1)1.2 GPS在国内外的发展状况 (1)1.3 GPS在国内的发展 (1)1.4 本课题的设计思路 (2)2 硬件电路的设计 (4)2.1 微控制器 (4)2.1.1 主要性能特点 (4)2.1.2 复位电路 (4)2.1.3 晶振电路 (4)2.2 语音芯片接口设计 (6)2.2.1 语音芯片接口设计电路图 (6)2.2.2 语音芯片的简介 (6)2.2.3 ISD2560的引脚配置 (7)2.2.4 ISD2560的操作模式 (7)2.2.5 M6模式下的录放步骤 (8)2.2.6 用单片机控制ISD2560的方法 (9)2.3 LCD显示接口设计 (9)2.3.1 12864LCD主要技术参数和显示特性 (10)2.3.2 模块引脚说明 (10)2.3.3 控制器接口信号说明 (10)2.4 GPS接收模块 (12)2.4.1 GPS简介 (12)2.4.2 GPS输入输出语句说明 (12)2.4.3 GPS接收模块的选择 (12)2.4.4 GPS接口电路模块 (13)2.4.5 GPS接口电路用于公交自动报站的实现方式 (13)2.5 键盘接口设计 (13)2.5.1 键盘接口与单片机连接的电路 (13)2.5.2 MAX6959简介 (13)2.5.3 各个按键功能的定义 (14)2.5.4 MAX6959的引脚配置 (14)2.5.5 MAX6959内部寄存器 (14)2.5.6 键盘接口电路在报站系统中的实现方式 (15)2.6 电压转换稳压电路 (15)2.6.1 芯片介绍 (15)2.6.2 引脚描述 (16)2.6.3 变压稳压电路图 (16)2.7 RS232通信 (16)2.7.1 与单片机串口的连接方式 (17)3 软件设计 (18)3.1 系统程序结构 (18)3.1.1 主程序 (18)3.1.2 按键中断处理程序 (19)3.1.3 GPS信息处理程序 (20)3.1.4 语音处理程序 (20)3.1.5 显示处理程序 (22)总结 (25)致谢 (26)参考文献 (27)1 绪论1.1 选题背景随着全国经济的飞速发展，公交系统也是日新月异。
基于单片机的公交车自动报站系统
基于单片机的公交车自动报站系统在现代城市的公共交通中，公交车是人们出行的重要工具之一。
为了给乘客提供更加便捷和准确的服务，公交车自动报站系统应运而生。
基于单片机的公交车自动报站系统以其成本低、可靠性高、易于实现等优点，得到了广泛的应用。
一、公交车自动报站系统的需求分析公交车自动报站系统的主要目的是在车辆到达每个站点时，能够准确、及时地向乘客播报当前站点的名称，并提供相关的提示信息，如下一站的名称、换乘线路等。
这样可以方便乘客了解行程，避免坐过站或提前下车。
此外，系统还需要具备以下功能：1、实时定位功能：能够准确获取公交车的当前位置。
2、数据存储功能：存储各个站点的相关信息，如站点名称、经纬度等。
3、语音播报功能：清晰、准确地播报站点信息。
4、显示功能：在车内显示屏上显示当前站点和下一站的信息。
5、可扩展性：能够方便地添加新的站点和线路信息。
二、基于单片机的公交车自动报站系统的硬件组成1、单片机单片机是整个系统的核心控制单元，负责处理各种数据和控制信号。
常见的单片机型号有 STM32、Arduino 等。
2、定位模块用于获取公交车的实时位置信息，常见的定位技术有 GPS 和北斗卫星定位。
定位模块将位置数据传输给单片机进行处理。
3、存储模块存储各个站点的相关信息，如站点名称、经纬度、语音文件等。
存储模块可以采用闪存芯片或 SD 卡等。
4、语音模块实现站点信息的语音播报功能。
语音模块可以将预先录制好的语音文件进行播放，或者通过文本转语音技术实时生成语音。
5、显示模块在车内显示屏上显示当前站点和下一站的信息，方便乘客查看。
显示模块可以采用液晶显示屏或 LED 显示屏。
6、按键模块用于司机手动控制报站、切换线路等操作。
三、基于单片机的公交车自动报站系统的软件设计1、系统初始化在系统启动时，进行单片机的初始化设置，包括端口配置、时钟设置、中断设置等。
同时，读取存储模块中的站点信息和相关设置。
2、定位数据处理不断接收定位模块传来的位置数据，并与存储模块中的站点经纬度信息进行比较，判断公交车是否到达站点。
公交车语音报站
2.2.2 LCD
方案一：LCD1602液晶显示器，相比其他液晶显示模块而言，它是块价廉物美的显示器件，其体积不大、控制简单、使用方便。它能显示2行16列的数字或英文信息，另外连接它的线很少，只要8根数据线和3根控制线，这样给使用带来很大的方便，节约单片机I/O口。市场上一块LCD1602的价格也只在15元左右。
KEY WORDS：Audio Prompt, Single-chip Microcomputer, Character Display, Bus-Stop Auto-Announce
1
1.1
在快速发展的当今社会，公交车已经成为人们生活中必不可少的交通工具，为了更加方便、快捷、准确的为顾客服务。我们需要改进目前的公交语音报站系统。现在，公交车行驶在现代文化程度高经济发展迅猛的市区，它形成一道美丽的风景线。同时随着经济的飞速发展，公交系统也日新月异。不仅公交车的型号不断更新换代，而且为了公司效益目前大半改成无人售票车。报站也由开始的售票员报站变成了目前的司机按键报站。公交车语音报站系统在公交事业占有举足轻重的地位。为了提供便捷、舒适、安全的乘车环境，是我们不断追求的目标。
图3-1AT89C52管脚图
引脚功能说明：
VCC：电源电压。
GND：地。
P0口：P0口是一个8位漏级开路双向I/O口，作为输出端可以驱动8个TTL门电流。在实现某些功能时，P0口需要外加上拉电阻。
P1口：P1口具有内部提供上拉电阻，是一种双向的8位I/O口，P1口缓冲级能够驱动4个TTL门电路。
此外，定时器/计数器2的外部计数输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX）的功能分别由P1.0和P1.2来担任。
