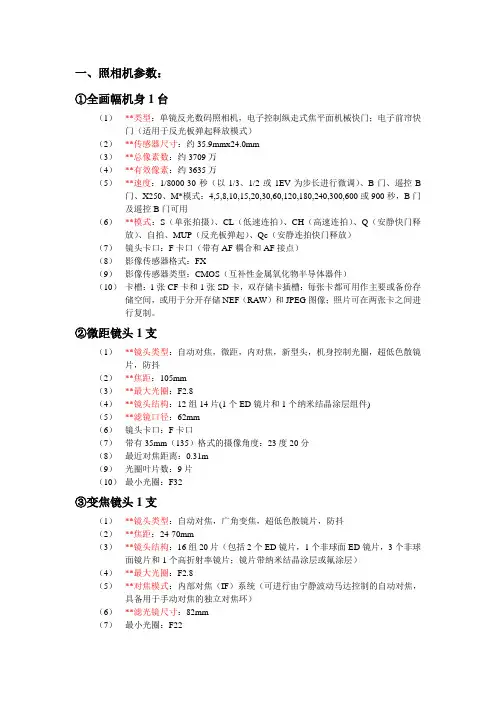

数码相机性能参数大全

数码相机术语祥解

感光器件

提到数码相机，不得不说到就是数码相机的心脏——感光器件。与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码相机的“胶卷”就是其成像感光器件，而且是与相机一体的，是数码相机的心脏。感光器是数码相机的核心，也是最关键的技术。数码相机的发展道路，可以说就是感光器的发展道路。目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件。感光器件工作原理

电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。CCD由许多感光单位组成，通常以百万像素为单位。当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。

CCD和传统底片相比，CCD 更接近于人眼对视觉的工作方式。只不过，人眼的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞，分工合作组成视觉感应。CCD经过长达35年的发展，大致的形状和运作方式都已经定型。CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。目前有能力生产CCD 的公司分别为：SONY、Philps、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。

互补性氧化金属半导体CMOS（Complementary Metal-Oxide Semiconductor）和CCD一样同为在数码相机中可记录光线变化的半导体。CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS 在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。

两种元件不同之处

由两种感光器件的工作原理可以看出，CCD的优势在于成像质量好，但是由于制造工艺复杂，只有少数的厂商能够掌握，所以导致制造成本居高不下，特别是大型CCD，价格非常高昂。同时，这几年来，CCD从30万像素开始，一直发展到现在的600万，像素的提高已经到了一个极限。

在相同分辨率下，CMOS价格比CCD便宜，但是CMOS器件产生的图像质量相比CCD 来说要低一些。到目前为止，市面上绝大多数的消费级别以及高端数码相机都使用CCD作为感应器；CMOS感应器则作为低端产品应用于一些摄像头上，若有哪家摄像头厂商生产的摄想头使用CCD感应器，厂商一定会不遗余力地以其作为卖点大肆宣传，甚至冠以“数码相机”之名。一时间，是否具有CCD感应器变成了人们判断数码相机档次的标准之一。

CMOS影像传感器的优点之一是电源消耗量比CCD低，CCD为提供优异的影像品质，付出代价即是较高的电源消耗量，为使电荷传输顺畅，噪声降低，需由高压差改善传输效果。

但CMOS影像传感器将每一画素的电荷转换成电压，读取前便将其放大，利用3.3V的电源即可驱动，电源消耗量比CCD低。CMOS影像传感器的另一优点，是与周边电路的整合性高，可将ADC与讯号处理器整合在一起，使体积大幅缩小，例如，CMOS影像传感器只需一组电源，CCD却需三或四组电源，由于ADC与讯号处理器的制程与CCD不同，要缩小CCD套件的体积很困难。但目前CMOS影像传感器首要解决的问题就是降低噪声的产生，未来CMOS影像传感器是否可以改变长久以来被CCD压抑的宿命，往后技术的发展是重要关键。

影像感光器件因素

对于数码相机来说，影像感光器件成像的因素主要有两个方面：一是感光器件的面积；二是感光器件的色彩深度。

感光器件面积越大，成像较大，相同条件下，能记录更多的图像细节，各像素间的干扰也小，成像质量越好。但随着数码相机向时尚小巧化的方向发展，感光器件的面积也只能是越来越小。

除了面积之外，感光器件还有一个重要指标，就是色彩深度，也就是色彩位，就是用多少位的二进制数字来记录三种原色。非专业型数码相机的感光器件一般是24位的，高档点的采样时是30位，而记录时仍然是24位，专业型数码相机的成像器件至少是36位的，据说已经有了48位的CCD。对于24位的器件而言，感光单元能记录的光亮度值最多有2^8=256级，每一种原色用一个8位的二进制数字来表示，最多能记录的色彩是256x256x256约16,77万种。对于36位的器件而言，感光单元能记录的光亮度值最多有2^12=4096级，每一种原色用一个12位的二进制数字来表示，最多能记录的色彩是4096x4096x4096约68.7亿种。举例来说，如果某一被摄体，最亮部位的亮度是最暗部位亮度的400倍，用使用24位感光器件的数码相机来拍摄的话，如果按低光部位曝光，则凡是亮度高于256备的部位，均曝光过度，层次损失，形成亮斑，如果按高光部位来曝光，则某一亮度以下的部位全部曝光不足，如果用使用了36位感光器件的专业数码相机，就不会有这样的问题。

感光器件的发展

CCD是1969年由美国的贝尔研究室所开发出来的。进入80年代，CCD影像传感器虽然有缺陷，由于不断的研究终于克服了困难，而于80年代后半期制造出高分辨率且高品质的CCD。到了90年代制造出百万像素之高分辨率CCD，此时CCD的发展更是突飞猛进，算一算CCD 发展至今也有二十多个年头了。进入90年代中期后，CCD技术得到了迅猛发展，同时，CCD的单位面积也越来越小。但为了在CCD面积减小的同时提高图像的成像质量，SONY与1989年开发出了SUPER HAD CCD，这种新的感光器件是在CCD面积减小的情况下，依靠CCD组件内部放大器的放大倍率提升成像质量。以后相继出现了NEW STRUCTURE CCD、EXVIEW HAD CCD、四色滤光技术（专为SONY F828所应用）。而富士数码相机则采用了超级CCD（Super CCD）、Super CCD SR。

对于CMOS来说，具有便于大规模生产，且速度快、成本较低，将是数字相机关键器件的发展方向。目前，在CANON等公司的不断努力下，新的CMOS器件不断推陈出新，高动态范围CMOS器件已经出现，这一技术消除了对快门、光圈、自动增益控制及伽玛校正的需要，使之接近了CCD的成像质量。另外由于CMOS先天的可塑性，可以做出高像素
