数控加工工艺的特点和内容

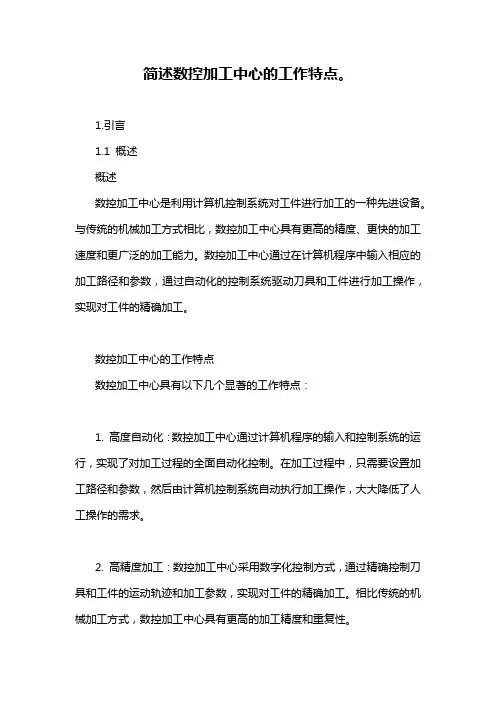

简述数控加工中心的工作特点。
简述数控加工中心的工作特点。
1.引言1.1 概述概述数控加工中心是利用计算机控制系统对工件进行加工的一种先进设备。
与传统的机械加工方式相比，数控加工中心具有更高的精度、更快的加工速度和更广泛的加工能力。
数控加工中心通过在计算机程序中输入相应的加工路径和参数，通过自动化的控制系统驱动刀具和工件进行加工操作，实现对工件的精确加工。
数控加工中心的工作特点数控加工中心具有以下几个显著的工作特点：1. 高度自动化：数控加工中心通过计算机程序的输入和控制系统的运行，实现了对加工过程的全面自动化控制。
在加工过程中，只需要设置加工路径和参数，然后由计算机控制系统自动执行加工操作，大大降低了人工操作的需求。
2. 高精度加工：数控加工中心采用数字化控制方式，通过精确控制刀具和工件的运动轨迹和加工参数，实现对工件的精确加工。
相比传统的机械加工方式，数控加工中心具有更高的加工精度和重复性。
3. 多功能加工：数控加工中心具有多种加工功能，能够完成不同形状、不同材质的工件加工。
通过更换刀具和调整加工参数，可以实现钻孔、铣削、镗削、切割等多种加工操作，提高了加工的灵活性和效率。
4. 高效率加工：数控加工中心在自动化控制的基础上，还具备高速加工的能力。
通过提高切削速度和进给速度，加工中心能够在较短的时间内完成较多的加工任务，提高了加工的效率和生产能力。
5. 灵活性和可调性：数控加工中心可以根据不同的加工需求进行灵活的设置和调整。
通过调整刀具的刃具半径、加工速度、进给速度等参数，可以实现对不同尺寸、不同形状工件的加工操作，满足多样化的生产需求。
总结而言，数控加工中心具有高度自动化、高精度加工、多功能加工、高效率加工以及灵活性和可调性等工作特点。
随着科技的不断发展和应用的不断推广，数控加工中心在各个行业的应用范围将会更加广泛，为工业生产带来更大的便利和效益。
在未来的发展中，数控加工中心有望实现更高精度、更高速度和更多样化的加工能力，为工业制造提供更强大的支撑。

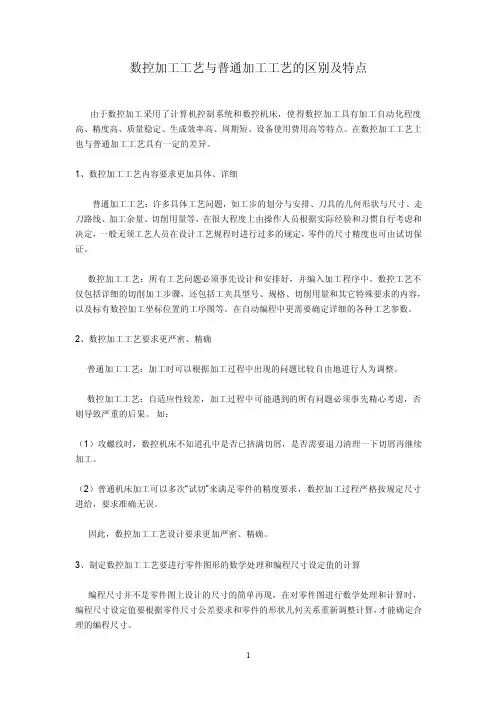

数控加工工艺与普通加工工艺的区别及特点
数控加工工艺与普通加工工艺的区别及特点由于数控加工采用了计算机控制系统和数控机床，使得数控加工具有加工自动化程度高、精度高、质量稳定、生成效率高、周期短、设备使用费用高等特点。
在数控加工工艺上也与普通加工工艺具有一定的差异。
1、数控加工工艺内容要求更加具体、详细普通加工工艺：许多具体工艺问题，如工步的划分与安排、刀具的几何形状与尺寸、走刀路线、加工余量、切削用量等，在很大程度上由操作人员根据实际经验和习惯自行考虑和决定，一般无须工艺人员在设计工艺规程时进行过多的规定，零件的尺寸精度也可由试切保证。
数控加工工艺：所有工艺问题必须事先设计和安排好，并编入加工程序中。
数控工艺不仅包括详细的切削加工步骤，还包括工夹具型号、规格、切削用量和其它特殊要求的内容，以及标有数控加工坐标位置的工序图等。
在自动编程中更需要确定详细的各种工艺参数。
2、数控加工工艺要求更严密、精确普通加工工艺：加工时可以根据加工过程中出现的问题比较自由地进行人为调整。
数控加工工艺：自适应性较差，加工过程中可能遇到的所有问题必须事先精心考虑，否则导致严重的后果。
如：（1）攻螺纹时，数控机床不知道孔中是否已挤满切屑，是否需要退刀清理一下切屑再继续加工。
（2）普通机床加工可以多次“试切”来满足零件的精度要求，数控加工过程严格按规定尺寸进给，要求准确无误。
因此，数控加工工艺设计要求更加严密、精确。
3、制定数控加工工艺要进行零件图形的数学处理和编程尺寸设定值的计算编程尺寸并不是零件图上设计的尺寸的简单再现，在对零件图进行数学处理和计算时，编程尺寸设定值要根据零件尺寸公差要求和零件的形状几何关系重新调整计算，才能确定合理的编程尺寸。
4、考虑进给速度对零件形状精度的影响制定数控加工工艺时，选择切削用量要考虑进给速度对加工零件形状精度的影响。
在数控加工中，刀具的移动轨迹是由插补运算完成的。
根据差补原理分析，在数控系统已定的条件下，进给速度越快，则插补精度越低，导致工件的轮廓形状精度越差。
数控加工工艺的特点
数控加工工艺的特点数控机床加工工艺与普通机床加工工艺相比，具有如下特点1．数控加工工艺内容要求十分具体、详细所有工艺问题必须事先设计和安排好，并编入加工程序中。
数控加工工艺不仅包括详细的切削加工步骤和所用工装夹具的装夹方案，而且包括刀具的型号、规格、切削用量、其他特殊要求以及标有数控加工坐标位置的工序图等。
另外，在自动编程中还需要确定各种详细的加工工艺参数。
2．数控加工工艺要求更严密、精确数控加上过程中可能遇到的所有问题必须事先精心考虑到，否则会导致严重的后果。
如攻螺纹时，数控机床不知道孔中是否已挤满铁屑，是否需要退刀清理铁屑再继续加工。
遇到这种情况，通常需要在工艺中提前考虑到，采取一系列工艺措施加以解决。
又如普通机床加工时，可以多次“试切”来满足零件的精度要求：而数控机床加工，严格按照规定尺寸进给，要求准确无误。
因此，数控加工工艺设计要求更加严密、精确。
3 制定数控加工工艺要进行零件图形的数学处理和计算编程尺寸设定值编程尺寸并不是零件图上设计尺寸的简单再现，而是需要对零件图进行数学处理和计算。
此时，编程尺寸设定值要根据零件尺寸公差要求和零件的形状几何关系重新调整计算，才能确定合理的编程尺寸。
4．考虑进给速度对零件形状精度的影响选挥切削用量时要考虑进给速度对加工零件形状精度的影响。
在数控加工中，刀具的移动轨迹足由插补运算完成的。
根据插补原理可知，在数控系统已定的条件下，进给速度越快，则插补精度越低，从而导致工件的轮廓形状精度就越差。
尤其是在高精度加工时，这种影响更加明显。
5．强调刀具选择的重要性复杂形面的加工编程通常采用自动编程方式。
自动编程时，必须先选定刀具再牛成刀具中心运动轨迹，因此，对于不具有刀具补偿功能的数控机床来说，若刀具预先选择不当，所编程序只能推倒重来。
6。
数控加工工艺的加工工序相对集中由于数控机床特别是功能复合化的数控机床，一般都带有自动换刀装置，因而在加工过程中能够自动换刀，一次装夹即可完成多迢工序或全部工序的加工。
数控加工工艺的概念及其内容
数控加工工艺的概念及其内容
数控加工工艺是指使用数控机床进行零件加工的一种工艺方法。
它涉及到加工设备、工艺、工装和自动加工过程的自动控制。
拟定数控加工工艺是进行数控加工的一项基础性工作，设备的最终使用效果取决于用户在数控加工中技术的掌握程度以及工艺的拟定是否正确和合理。
数控加工与普通机床加工在方法和内容上具有一定的相似之处，最大的区别在于控制方式。
数控加工的原理是运用专门的计算机，操作指令以数字方式表示，机器设备依照预先规定的程序进行工作。
在数控机床上进行零件加工，涉及的步骤和要素有工步、机床运动先后次序、位移量、行走路线、切削参数的选择等，这些都需要用数字化的代码表示，并编成程序，然后输入到数控装置中，通过计算机对输入的信息进行处理。
数控加工是解决零件品种多变、批量小、形状复杂、精度高等问题和实现高效化和自动化加工的有效途径。
零件图样的数控工艺性分析也是数控加工工艺的重要内容之一。
以上内容仅供参考，如需更多信息，建议查阅关于数控加工工艺的资料、文献或咨询该领域的专家。

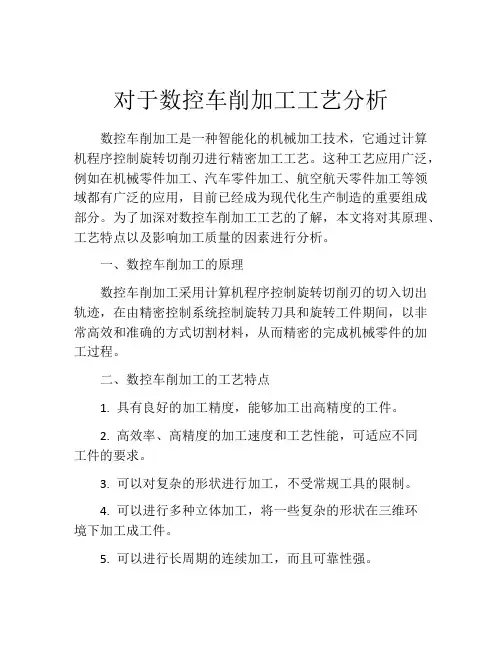

对于数控车削加工工艺分析
对于数控车削加工工艺分析数控车削加工是一种智能化的机械加工技术，它通过计算机程序控制旋转切削刃进行精密加工工艺。
这种工艺应用广泛，例如在机械零件加工、汽车零件加工、航空航天零件加工等领域都有广泛的应用，目前已经成为现代化生产制造的重要组成部分。
为了加深对数控车削加工工艺的了解，本文将对其原理、工艺特点以及影响加工质量的因素进行分析。
一、数控车削加工的原理数控车削加工采用计算机程序控制旋转切削刃的切入切出轨迹，在由精密控制系统控制旋转刀具和旋转工件期间，以非常高效和准确的方式切割材料，从而精密的完成机械零件的加工过程。
二、数控车削加工的工艺特点1. 具有良好的加工精度，能够加工出高精度的工件。
2. 高效率、高精度的加工速度和工艺性能，可适应不同工件的要求。
3. 可以对复杂的形状进行加工，不受常规工具的限制。
4. 可以进行多种立体加工，将一些复杂的形状在三维环境下加工成工件。
5. 可以进行长周期的连续加工，而且可靠性强。
三、影响加工质量的因素影响数控车削加工工艺质量的因素有很多，在设计和操作过程中需要进行充分考虑和控制，这样才能够保证加工出来的工件有稳定的质量、快速的加工速度、高效的生产效率。
1. 材料的性质材料的性质是决定加工工艺的一个重要因素。
因为不同材料的硬度和韧性特性不同，需要在数控车削加工过程中采用不同的切削参数。
材料越硬，加工难度越大，刀具寿命也会受到影响。
2. 设备选择设备选择是另一个影响加工质量的因素。
不同的数控车削加工设备有不同的处理能力，操作熟练程度也会影响最终的加工质量。
3. 加工环境加工环境是影响加工精度的另一个因素。
加工环境中产生的光、温、震动等因素都会对加工精度产生影响。
尤其是在高精度加工时，需要保持温度和光线等因素尽量稳定，以确保加工精度。
4. 物理和化学参数螺纹角、工件直径、转速、切削宽度等物理参数自然会影响到加工质量，需要根据具体情况调整。
此外，切削液、切削油等物化参数也是影响加工质量的因素，这会直接影响到工具的磨损和寿命。

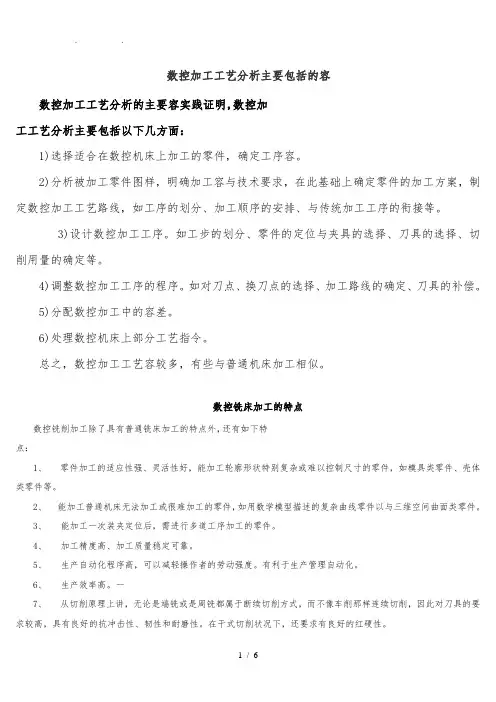

数控加工工艺分析主要包括的内容
数控加工工艺分析主要包括的容数控加工工艺分析的主要容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序容。
2)分析被加工零件图样，明确加工容与技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。
3)设计数控加工工序。
如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。
4)调整数控加工工序的程序。
如对刀点、换刀点的选择、加工路线的确定、刀具的补偿。
5)分配数控加工中的容差。
6)处理数控机床上部分工艺指令。
总之，数控加工工艺容较多，有些与普通机床加工相似。
数控铣床加工的特点数控铣削加工除了具有普通铣床加工的特点外，还有如下特点：1、零件加工的适应性强、灵活性好，能加工轮廓形状特别复杂或难以控制尺寸的零件，如模具类零件、壳体类零件等。
2、能加工普通机床无法加工或很难加工的零件，如用数学模型描述的复杂曲线零件以与三维空间曲面类零件。
3、能加工一次装夹定位后，需进行多道工序加工的零件。
4、加工精度高、加工质量稳定可靠。
5、生产自动化程序高，可以减轻操作者的劳动强度。
有利于生产管理自动化。
6、生产效率高。
一7、从切削原理上讲，无论是端铣或是周铣都属于断续切削方式，而不像车削那样连续切削，因此对刀具的要求较高，具有良好的抗冲击性、韧性和耐磨性。
在干式切削状况下，还要求有良好的红硬性。
数控系统的组成计算机数控系统由程序、输入/输出设备、计算机数字控制装置、可编程控制器（PLC）、主轴驱动装置和进给驱动装置等组成。
如图2.1所示图2.1 计算机数控系统框图计算机数控系统的核心是CNC装置，它不同于以前的NC装置。
NC装置由各种逻辑元件、记忆元件等组成数字逻辑电路，由硬件来实现数控功能，是固定接线的硬件结构。
CNC装置采用专用计算机，由软件来实现部分或全部数控功能，具有良好的“柔性”，容易通过改变软件来更改或扩展其功能。
恩信数控介绍加工中心的工艺特点
恩信数控介绍加工中心的工艺特点恩信数控介绍加工中心的工艺特点：1.适合加工周期性复合投产的零件有些产品的市场需求具有周期性和季节性，如果采用专门生产线则得不偿失，用普通设备加工效率又太低。
质量不稳定，数量也难以保证。
而采用加工中心*试切完成后，程.序和相关生产信息可保留下来，下次产品再生产时只要很短的准备时间就可以开始生产。
2.适合加工高效、高精度工件有些零件需求甚少，但属关键部件，要求精度高且工期短。
用传统工艺需要多台机床协调工作，周期长、效率低。
在长工序流程中，受人为影响易出废品，从而造成重大经济损失。
采用加工中心进行加工，生产*由程序自动控制，避免了长工艺流程，减少了硬件投资和人为干扰，具有生产效益高及.质量稳定的优点。
3.适合加工具有合适批量的工件加工中心生产的柔性不仅体现在对特殊要求的快速反应上，而且可以快速实现批量生产，拥有并提高市场竞争能力。
加工中心适合于中小批量生产，特别是小批量生产。
在.应用加工中心时，尽量使批量大于经济批量，以达到良好的经济效果。
随着加工中心.及辅具的不断发展，经济批量越来越小，对一些复杂零件达到5-10件就可生产，甚至单件生产时也可考虑用加工中心。
4.适合于加工形状复杂的零件四轴联动、五轴联动加工中心的应用.及CAD/CAM技术的成熟发展，使加工复杂零件的自动化程度大幅提高。
DNC的使用使同一程序的加工内容足以满足各种加工要求，使复杂零件的自动加工变得非常容易。
5.其他特点加工中心还适合于加工多工位和工序集中的工件及难测量工件。
另外，装夹困难或*由找正定位来保证加工精度的工件不适合在加工中心上生产。
刀具系统1.加工中心对刀具的要求加工中心.对刀具的基本要求主要体现在以下几个方面;（1）良好的切削性能，能承受高速切削和强力切削并且性能稳定。
（2）较高的精度，刀具的精度指刀具的形状精度和刀具与装夹装置的位置精度。
（3）配备完善的工具系统，满足多刀连续加工的要求。
数控加工工艺的主要内容
第二节 零件在数控机床上的定位与装夹
一、定位基准的选择
1．粗基准的选择
（1）相互位置要求原则 选取与加工表面相互位置精度要求较高的不加工表面作
为粗基准，以保证不加工表面与加工表面的位置要求。
套筒粗基准的选择
第二节 零件在数控机床的定位与装夹
手轮工件第一次装夹的粗基准选择
a）正确
b）不正确
第二节 零件在数控机床的定位与装夹
第一节 用刀具划分 2）按安装次数划分 3）按粗、精加工划分 4）按加工部位划分
第一节 数控加工工艺的制定
五、加工顺序的安排
1．加工工序的安排
（1）先粗后精
第一节 数控加工工艺的制定
（2）先近后远
加工顺序——先近后远
第一节 数控加工工艺的制定
第一节 数控加工工艺的制定
一、数控加工工艺的主要内容
（1）选择适合在数控车床上加工的零件。 （2）分析被加工零件的图样，明确加工内容及技术要求。 （3）确定零件的加工方案，制定数控加工工艺路线。 （4）加工工序的设计。 （5）数控加工程序的调整。
第一节 数控加工工艺的制定
二、加工方法的选择
1．外圆表面加工方法的选择
2．精基准的选择
（1）基准重合原则 直接选择加工表面的设计基准为定位基准。
第一节 数控加工工艺的制定
5．数控加工工序与普通工序的衔接
数控工序前后一般都穿插有其他普通工序，如果衔接 不好就容易产生矛盾。因此，要解决好数控工序与非数控 工序之间的衔接问题，最好的办法是建立相互状态的要求。
第一节 数控加工工艺的制定
一、数控加工工艺的主要内容 二、加工方法的选择 三、加工阶段的划分 四、工序的划分 五、加工顺序的安排
面安排在一次装夹下尽可能完成大部分甚至全部表面的加 工。
数控加工工艺的主要内容
二节 零件在数控机床的定位与装夹
（3）重要表面原则 为保证重要表面的加工余量均匀，应选择重要加 工面为粗基准。
a） 加工与床腿的连接面时以导轨面为粗基准
b）加工导轨面时以连接面为精基准 床身导轨加工粗基准的选择
目的 使毛坯在形状和尺寸上接近 零件成品，提高生产率 为主要表面的精加工(如精 车、精磨)做好准备
全面保证加工质量
主要目标是提高尺寸精度、 减小表面粗糙度。一般不用来 提高位置精度
第一节 数控加工工艺的制定
2．划分加工阶段的意义
（1）保证加工质量 （2）便于及时发现毛坯缺陷 （3）便于安排热处理工序 （4）合理使用设备
第一节 数控加工工艺的制定
四、工序的划分
1．工序划分的原则
（1）工序集中原则——每道工序包括尽可能多的 加工内容，从而使工序的总数减少。
（2）工序分散原则——将工件的加工分散在较多 的工序内进行，每道工序的加工内容很少。
第一节 数控加工工艺的制定
2．工序划分方法
（1）数控车削工序的划分方法 1）按零件加工表面划分。将位置精度要求较高的表
置时再轴向退刀。
第一节 数控加工工艺的制定
（3）镗孔刀退刀方式 这种退刀方式与切槽刀的退刀方式恰好相反。
第一节 数控加工工艺的制定
3．热处理工序的安排
（1）预备热处理 （2）消除残余应力热处理 （3）最终热处理
第一节 数控加工工艺的制定
4．辅助工序的安排
辅助工序主要包括： ➢检验 ➢清洗 ➢去毛刺 ➢去磁 ➢倒棱边 ➢涂防锈油 ➢平衡
第二节 零件在数控机床上的定位与装夹
一、定位基准的选择
数控加工的特点、分类与发展
3．特种加工类
这类数控机床包括数控线（电极）切割机 床、数控电火花切割机床、数控电火花成 型机床、带有自动换电极的电加工中心、 数控激光切割机床、数控激光热处理机床 、数控激光板材成型机床、数控等离子切 割机床、数控火焰切割机等。
二、按功能档次分
按控制系统的功能，可把数控机床分为低 档（经济型）、中档、高档三类。
三个档次的数控机床主要区别于以下几个 方面：
1．低档数控机床 2．中档数控机床 3．高档数控机床
1．低档数控机床
低档数控机床的技术指标一般为： 脉冲当量0.01mm~0.005mm，进给速
度4~10m/min，开环步进电机驱动，数 码管或简单CRT显示，主CPU一般为8位 或16位。一般无通信功能。
高档数控机床的技术指标一般为：
脉冲当量0.001~0.0001mm，进给速度 15~100m/min，闭环直流或交流伺服系 统，CRT显示具备中档的功能外，还具有 三维图形显示等，主CPU一般为32位或64 位。有制造自动化协议MAP通信接口，具 有联网功能。
1-4 数控加工技术的发展
一、数控机床的发展概况 二、数控技术的发展方向 三、机械制造系统的发展
二、数控技术的发展方向
现代数控机床及其数控系统，目前大致向 高精度、高速度、高可靠性、高智能化以 及高通信功能等方向发展。
三、机械制造系统的发展
为满足现代化生产日益提高的要求，具有 多功能和一定柔性的现代化生产系统相继 出现，使数控加工技术向更高层次发展。
现代化生产系统主要有柔性制造单元FMC （Flexible Manufacturing Cell），柔性 制造系统FMS（Flexible Manufacturing System）,计算机集成制造系统CIMS（ Computer Integral Manufactuing System）。
数控车削加工工艺与分析
数控加工工艺分析的一般步骤与 方法
10.工艺加工路线的确定
工艺加工路线是指数控加工过程中 刀位点相对于被加工零件的运动轨迹。 编程时，确定工艺加工路线的原则是： （1）保证零件的加工精度和表面粗糙度； （2）方便数值计算，减少编程工作量； （3）缩短加工运行路线，减少空运行行程。
数控车削工艺
1. 选择正确数控车削加工内容
（c）“矩形”进给路
数控加工工艺分析的一般步骤与 方法
5. 零件的安装
1、设计基准、工艺基准和编程计算基准统一。 2、尽量减少装夹次数，尽可能在一次定位装夹 后，加工出全部待加工表面。 3、避免采用占机人工调整加工方案，以便能充 分发挥出数控机床的效能。
数控加工工艺分析的一般步骤与 方法
6. 夹具的选择
3. 加工方法的选择与加工方案的确定 1．加工方法的选择 数控车削内、外回转表面的加工方案的确定，应 注意以下几点。 （1）加工精度为IT8～IT9级、表面粗糙度Ra1.6～3.2 m、 除淬火钢以外的常用金属，可采用普通型数控车床，按粗车、 半精车、精车的方案加工。 （2）加工精度为 IT6～IT7级、表面粗糙度Ra0.2～0.63 m、 除淬火钢以外的常用金属，可采用精密型数控车床，按粗车、 半精车、精车、细车的方案加工。 （3）加工精度为IT5级、表面粗糙度Ra＜0.2 m的除淬火 钢以外的常用金属，可采用高档精密型数控车床，按粗车、 半精车、精车、精密车的方案加工。
只需确定每次背吃刀量 也需计算粗车时终刀距S。 ap ，而不需计算终刀距 ， 按此种加工路线，刀具切 编程方便。但在每次切 削运动的距离较短，精车 削中背吃刀量 是变化的 ， 时背吃刀量相同。 且刀具切削运动的路线 较长。
数控加工工艺分析的一般步骤与 方法
《数控加工工艺》课件
工艺方案的制定是数控加工的核心环节，涉及加工方法、加工顺序、刀具选择等 方面的决策。
详细描述
在制定工艺方案时，需要根据零件的加工要求和毛坯的特点，选择合适的加工方 法和刀具。同时，需要考虑加工顺序的优化，以提高加工效率和质量。
加工参数的确定
总结词
加工参数的确定是数控加工中的关键步骤，直接影响零件的加工精度和表面质量。
切削参数的定义
切削参数是指切削过程中的各种参数，包括切削深度、进给量、 切削速度和切削宽度等。
切削参数的选择原则
根据加工要求、工件材料和刀具材料等因素，合理选择切削参数能 够提高加工效率和加工质量。
切削参数的优化方法
通过实验或仿真等方法，对切削参数进行优化，可以找到最优的切 削参数组合，提高加工效益。
THANK YOU
感谢聆听
《数控加工工艺》ppt课件
目
CONTENCT
录
• 数控加工工艺概述 • 数控加工工艺流程 • 数控加工刀具与材料 • 数控加工中的工件定位与装夹 • 数控加工中的切削运动与切削参数 • 数控加工中的加工精度与表面质量
01
数控加工工艺概述
数控加工工艺的基本概念
数控加工工艺是将传统加工工艺与计算机数控技术相结合，通过 编程控制机床实现自动化加工的一种工艺技术。
04
数控加工中的工件定位与装夹
工件的定位原理与定位元件
定位原理
限制工件的自由度，使工件在加工过 程中保持稳定。
定位元件
包括固定定位元件和可调整定位元件 ，如支承钉、支承板、V形块等。
工件的装夹方式与选用
装夹方式
分为通用夹具和专用夹具，常见的装 夹方式有虎钳装夹、压板装夹、分度 头装夹等。
数控加工工艺
切削用量的优化
01
切削深度与宽度
切削深度与宽度是影响切削用 量的重要因素。在保证加工质 量和刀具寿命的前提下，合理 增大切削深度与宽度可以提高 加工效率。
02
切削路径规划
合理的切削路径规划可以减少 空行程时间和提高材料去除率 ，进而优化切削用量。常用的 切削路径规划方法包括往复式 切削、螺旋式切削等。
03
冷却与润滑
04
切削过程中的冷却与润滑对切削 用量也有影响。合适的冷却润滑 方式可以减小切削力、降低刀具 磨损，并提高加工表面的质量。
工艺系统刚性
工艺系统的刚性对切削用量有较 大影响。在切削过程中，如果工 艺系统刚性不足，可能会导致振 动、过切等问题，影响加工质量 。因此，在选择切削用量时，需 充分考虑工艺系统的刚性。
数控加工的重要性
提高加工精度和效率
促进制造业转型升级
数控加工可以实现高精度和高效率的 加工，提高生产效率和产品质量。
数控加工技术的应用可以推动传统制 造业的转型升级，提高制造业的技术 水平和市场竞争力。
适应个性化生产需求
数控加工可以快速调整工艺参数和加 工过程，适应个性化生产需求，缩短 产品研发周期。
螺纹车削
切槽加工
用于加工各种螺纹，通过调整刀具的角度 和切削参数，实现高质量螺纹车削。
用于在轴类零件上加工各种槽形，通过选 择合适的刀具和切削参数，实现高效切槽 加工。
线切割加工工艺
快走丝线切割
采用快速往复运动的电极丝进行切割，适用于加 工厚度较大的工件。
大锥度线切割
适用于加工大锥度或非圆形工件，能够实现复杂 形状的切割。
质量控制
建立严格的质量控制体系，对加工过 程进行实时监测和记录，确保产品质 量的稳定性和可靠性。
数控加工工艺的特点与内容
数控加工工艺的特点与内容
无论手工编程还是自动编程，工艺处理是首先要遇到的问题，是数控编程中一项很重要的工作，直接影响零件数控加工的质量。
1．数控加工工艺的特点
数控加工工艺与常规加工工艺在工艺设计过程和设计原则上是基本相像的，但数控工艺也有不同于常规加工工艺的特点，主要表现在以下两个方面。
（1）工序内容详细在一般机床上加工零件时，工序卡片的内容比较简洁。
许多内容，如走刀路线的支配、切削用量的大小等，可由操作人员自行打算。
而在数控机床上加工零件时，工序卡片中应包括具体工步内容和工艺参数等信息，在编制数控加工程序时，每个动作、每个参数都应体现其中，以掌握数控机床自动完成数控加工。
（2）工序内容简单由于数控机床的运行成本和对操作人员的要求相对较高，在支配数控加工零件时，一般应首先考虑使用一般机床加工困难、使用数控加工能明显提高效率和提高质量的简单零件，如整体叶轮、叶片、模具型腔的加工等。
还应考虑在一次装夹后需加工多个面上的多个加工特征的零件。
由于零件简单、加工特征多，零件的工艺也相应简单。
2．数控加工工艺的主要内容
依据数控加工的实践，数控加工工艺内容主要包括以下几个方面：1）数控加工零件的选择；
2）数控加工工艺性分析；
3）数控加工工艺路线的设计；
4）数控加工工序的具体设计，包括工步内容、对刀点、走刀路线、切削用量等。
