稳压电源实验报告
可调稳压电源实验报告
可调稳压电源实验报告一、实验目的本次实验的主要目的是设计并搭建一个可调稳压电源，深入理解其工作原理，掌握相关的电路设计和调试技能，同时通过实验测量和分析，评估所设计电源的性能指标。
二、实验原理可调稳压电源的基本原理是利用电压调整元件（如稳压管、集成稳压器等）来稳定输出电压。
常见的集成稳压器有 78XX 系列（正电压输出）和 79XX 系列（负电压输出）。
本实验采用的是线性集成稳压器 LM317，它能够输出 125V 至 37V 连续可调的直流电压。
LM317 的输出电压由两个外接电阻R1 和R2 决定，其计算公式为：＄V_{out} ＝ 125 ＼times （1 ＋＼frac{R_2}｛R_1}）＄。
通过调整R2 的阻值，可以改变输出电压的值。
此外，为了提高电源的性能，还需要加入滤波电容来减少输出电压的纹波，输入电容来稳定输入电压。
三、实验器材1、集成稳压器 LM3172、电阻：若干（阻值根据设计需求选择）3、电容：电解电容（容量根据需求选择）4、万用表5、示波器6、电源变压器7、面包板8、导线若干四、实验步骤1、电路设计根据实验要求，计算出 R1 和 R2 的阻值。
假设需要输出 5V 电压，选择 R1 ＝240Ω，R2 ＝560Ω。
在面包板上搭建电路，按照集成稳压器的引脚功能连接输入电容、输出电容、电阻等元件。
2、电路连接将电源变压器的输出端连接到电路的输入端，注意变压器输出电压的极性。
使用万用表测量输入电压，确保其在稳压器的允许范围内。
3、调试与测量接通电源，使用万用表测量输出电压，看是否接近设定值。
若输出电压不准确，调整 R2 的阻值，直到输出电压达到 5V。
使用示波器观察输出电压的纹波，评估电源的滤波效果。
五、实验数据及分析1、输出电压测量测量不同负载条件下（如空载、接100Ω 电阻、接1kΩ 电阻等）的输出电压，记录数据如下：｜负载情况｜输出电压（V）｜｜｜｜｜空载｜ 502 ｜｜100Ω 电阻｜ 498 ｜｜1kΩ 电阻｜ 499 ｜分析：从数据可以看出，在不同负载条件下，输出电压基本稳定在5V 左右，变化较小，说明该电源具有较好的负载调整率。

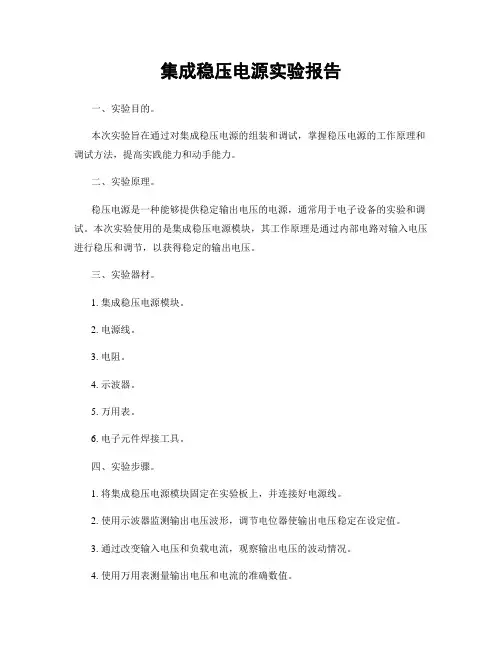

集成稳压电源实验报告
集成稳压电源实验报告一、实验目的。
本次实验旨在通过对集成稳压电源的组装和调试，掌握稳压电源的工作原理和调试方法，提高实践能力和动手能力。
二、实验原理。
稳压电源是一种能够提供稳定输出电压的电源，通常用于电子设备的实验和调试。
本次实验使用的是集成稳压电源模块，其工作原理是通过内部电路对输入电压进行稳压和调节，以获得稳定的输出电压。
三、实验器材。
1. 集成稳压电源模块。
2. 电源线。
3. 电阻。
4. 示波器。
5. 万用表。
6. 电子元件焊接工具。
四、实验步骤。
1. 将集成稳压电源模块固定在实验板上，并连接好电源线。
2. 使用示波器监测输出电压波形，调节电位器使输出电压稳定在设定值。
3. 通过改变输入电压和负载电流，观察输出电压的波动情况。
4. 使用万用表测量输出电压和电流的准确数值。
5. 通过连接不同负载，观察稳压电源的响应速度和稳定性。
五、实验结果。
经过调试和观察，我们成功地组装并调试了集成稳压电源模块。
在不同输入电压和负载情况下，输出电压都能保持稳定。
示波器显示的波形平稳，万用表测量的数值准确。
在连接不同负载时，稳压电源也表现出良好的响应速度和稳定性。
六、实验总结。
通过本次实验，我们深入了解了集成稳压电源的工作原理和调试方法，提高了实践能力和动手能力。
同时，也加深了对稳压电源的理解，为今后的电子设备调试和实验打下了良好的基础。
七、实验注意事项。
1. 在实验过程中，要注意电源线和元件的连接正确性，避免短路和电路损坏。
2. 调试稳压电源时，要小心操作，避免触电和元件损坏。
3. 在连接不同负载时，要谨慎操作，避免对设备造成损坏。
八、实验改进方向。
在今后的实验中，可以尝试使用不同型号的集成稳压电源模块，对比其性能和特点，进一步加深对稳压电源的了解。
通过本次实验，我们不仅掌握了集成稳压电源的组装和调试方法，还提高了实践能力和动手能力，为今后的电子设备调试和实验打下了良好的基础。
希望通过不断的实践和学习，能够更深入地理解和应用稳压电源的知识。
串联稳压电源实验报告
串联稳压电源实验报告串联稳压电源实验报告引言：稳压电源是电子实验中常用的电源装置，其作用是提供稳定的直流电压供给电路中的元器件。
本实验旨在通过串联稳压电源的搭建和调试，探究其原理和性能。
一、实验目的本实验的目的是搭建一个串联稳压电源，了解其工作原理和特性，并通过实验验证其稳定性和可靠性。
二、实验材料1. 电压表和电流表：用于测量电源的输出电压和输出电流。
2. 电阻：用于串联稳压电路中的负载。
3. 高功率电阻：用于稳压电路中的功率放大器。
4. 二极管：用于稳压电路中的整流器。
5. 电容：用于稳压电路中的滤波器。
6. 变压器：用于提供输入电压。
三、实验步骤1. 搭建稳压电源电路：根据实验原理，按照电路图搭建稳压电源电路。
2. 调试电路：将电路连接好后，逐步调试电路，确保各元器件连接正确。
3. 测量输出电压：将电压表连接到电路的输出端，调节电路参数，测量输出电压的稳定性和精度。
4. 测量输出电流：将电流表连接到电路的输出端，测量输出电流的稳定性和精度。
5. 测试负载能力：通过改变负载电阻的大小，观察电路对不同负载的响应能力。
6. 测试过载保护：通过增大输入电压，观察电路的过载保护功能。
四、实验结果与分析通过测量和观察，我们得到了如下实验结果：1. 输出电压稳定性：在不同负载下，输出电压变化幅度较小，稳定性较好。
2. 输出电流稳定性：在不同负载下，输出电流变化幅度较小，稳定性较好。
3. 负载能力：电路对不同负载的响应能力较强，能够稳定输出所需电流。
4. 过载保护：在输入电压过大的情况下，电路能够自动断开，保护电路和负载。
根据实验结果分析，我们可以得出以下结论：1. 串联稳压电源能够提供稳定的直流电压，并具有较好的稳定性和可靠性。
2. 电路中的功率放大器、整流器和滤波器等元器件起到了关键作用，确保了输出电压和电流的稳定性。
3. 通过合理调节电路参数，可以适应不同的负载需求。
4. 过载保护功能能够有效保护电路和负载，提高了电路的安全性和可靠性。
直流稳压电源实验报告
直流稳压电源实验报告1. 实验目的本次实验的目的是学习直流稳压电源的基本原理和操作方法，掌握使用稳压电源进行电子电路和元器件实验的基本技能。
通过实践操作，加深对电源的了解，提高实验操作能力。
2. 实验器材直流稳压电源、万用表、电阻、LED等元器件。
3. 实验原理稳压电源是用于提供稳定、可靠、定量输出电压的电源设备。
其基本原理是利用反馈控制电路，使输出电压保持在恒定的范围内，从而实现稳压。
直流稳压电源的输出电压为直流电压。
稳压电源的电路一般采用集成电路、管路电路和变压器电路等。
其中，集成电路稳压电源具有体积小、重量轻、性能可靠等优点，被大量应用于各种电子电路中。
4. 实验步骤(1) 接线：将稳压电源插头插入插座，连接万用表，接入实验电路。
(2) 调整输出电压：将电源开关调整为ON，调整电压旋钮，使输出电压达到预定值。
(3) 测量输出电压：用万用表测量输出电压，检查输出电压是否稳定。
(4) 调整负载电流：通过连接不同负载电路，调整负载电流，观察输出电压对负载电流的响应情况。
(5) 测量稳压电源的线性调整范围：通过改变电源输出电压，测量稳压电源具有稳定电压范围的最大和最小值。
(6) 实验结束：将电源开关调整为OFF，拔出稳压电源插头，清理实验现场。
5. 实验结果分析在实验过程中，我们可以发现，直流稳压电源在连接不同的负载电路时，输出电压具有一定的变化，但整体上保持稳定。
而当我们调整电源输出电压时，输出电压稳定在预定值范围内，并具有较强的线性调整能力。
此外，在实验操作过程中，我们还需要注意电源参数调整和电路的安全使用。
比如，应尽量避免超负荷使用电源，以及注意电源输出端的极性等。
6. 实验总结通过本次实验，我们深入了解了直流稳压电源的基本原理和操作方法，掌握了使用稳压电源进行电子电路和元器件实验的基本技能。
此外，我们还注意到，在实验操作过程中，电源参数调整和电路的安全使用尤其重要。
通过实践操作，我们加深了对电源的了解，提高实验操作能力，为今后的电子技术学习和应用奠定了基础。
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。
本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。
一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。
变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。
二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。
三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。
2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。
3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。
4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。
5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。
6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。
7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。
四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。
根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。
同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。
五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。
通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。
电路直流稳压实验报告(3篇)
第1篇一、实验目的1. 了解直流稳压电源的工作原理和设计方法。
2. 掌握直流稳压电源中变压器、整流、滤波和稳压等环节的作用。
3. 学会使用示波器、万用表等实验仪器进行实验测量。
4. 提高电路实验技能和理论联系实际的能力。
二、实验原理直流稳压电源是将交流电源（如市电220V）转换成稳定直流电压的装置。
其基本组成包括变压器、整流电路、滤波电路和稳压电路。
1. 变压器：将220V交流电压降压至整流电路所需的电压。
2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。
3. 滤波电路：通过滤波电容将脉动直流电压中的纹波滤除，得到较为平滑的直流电压。
4. 稳压电路：通过稳压器件（如稳压二极管、集成稳压器等）使输出电压稳定。
三、实验仪器与器材1. 变压器：1台2. 整流二极管：4只3. 滤波电容：1只4. 集成稳压器：1块5. 电阻：若干6. 交流电源：1台7. 直流电源：1台8. 示波器：1台9. 万用表：1台四、实验步骤1. 组装电路：根据实验原理图，将变压器、整流二极管、滤波电容和集成稳压器等元件连接成直流稳压电源电路。
2. 连接实验仪器：将直流稳压电源电路与示波器、万用表等实验仪器连接。
3. 测量输入电压：用万用表测量变压器次级输出电压，即整流电路输入电压。
4. 测量输出电压：用万用表测量稳压电路输出端的直流电压。
5. 测试滤波效果：观察滤波电容两端电压波形，分析滤波效果。
6. 调整稳压电路：通过调整集成稳压器的输出电压，观察输出电压的变化。
7. 测量输出纹波电压：用示波器测量稳压电路输出端的纹波电压。
8. 改变负载：在稳压电路输出端接入不同阻值的电阻，观察输出电压和纹波电压的变化。
9. 记录实验数据：将实验过程中测量的数据整理成表格。
五、实验数据与分析1. 输入电压：220V2. 输出电压：15V3. 滤波电容两端电压波形：平滑的直流电压4. 输出纹波电压：小于10mV5. 改变负载时，输出电压和纹波电压变化不大，说明稳压效果良好。
稳压电源报告
稳压电源报告
一、实验目的
1.了解稳压电源的基本原理和结构；
2.学习常见的稳压电源电路，了解其特点和适用范围；
3.掌握稳压电源的使用方法和注意事项。
二、实验原理
稳压电源是指输出电平能够在电压变化以及负载变化的情况下保持基本不变的电源。
常用的稳压电源电路主要有三种：Zener稳压电路、电压分压稳压电路和三端稳压电路。
三、实验器材
1.稳压电源电路实验板；
2.稳压二极管（Zener二极管）、劳模电阻、电位器、电容等。
四、实验步骤
1.连接Zener稳压电路，观察输出电压是否稳定；
2.连接电压分压稳压电路，改变负载电阻大小，观察输出电压变化；
3.连接三端稳压电路，改变输入电压，观察输出电压变化。
五、实验结果
1.通过连接Zener稳压电路实验，我们可以看到当负载电阻变化时，输出电压基本不变，即Zener稳压电路具有很强的稳定性；
2.通过连接电压分压稳压电路实验，我们可以看到负载电阻的变化会导致输出电压的变化，因此电压分压稳压电路适用范围比较窄；
3.通过连接三端稳压电路实验，我们可以看到输入电压变化对输出电压的影响非常小，说明三端稳压电路适用范围比较广泛。
六、实验结论
通过本次稳压电源实验，我们加深了对稳压电源的了解，掌握了常见的稳压电路及其特点和适用范围，同时也掌握了稳压电源的使用方法和注意事项，为今后的实践应用提供了帮助。
可调直流稳压电源的设计实验报告
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
直流稳压电源实验报告
一、实验目的1. 了解直流稳压电源的工作原理，掌握其基本组成和结构。
2. 学会使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
3. 掌握直流稳压电源的调试方法及主要技术指标的测量方法。
4. 培养实验操作技能和严谨的科学态度。
二、实验原理直流稳压电源是将交流电源电压通过变压器降压、整流、滤波和稳压等环节，最终输出稳定直流电压的设备。
其基本组成包括变压器、整流电路、滤波电路和稳压电路。
1. 变压器：将市电220V交流电压转换为所需的交流电压。
2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。
3. 滤波电路：利用电容和电感等元件，滤除脉动直流电压中的纹波，使输出电压更加平滑。
4. 稳压电路：利用稳压元件（如稳压二极管、集成稳压器等），使输出电压稳定。
三、实验器材1. 220V交流电源2. 变压器（输入电压220V，输出电压15V）3. 整流桥（4只整流二极管）4. 滤波电容（2200μF/25V）5. 集成稳压器（LM7812）6. 万用表（直流电压档）7. 电阻（100Ω、1kΩ）8. 连接线9. 电烙铁10. 电工刀四、实验步骤1. 按照电路图连接电路，确保连接正确。
2. 将220V交流电源接入变压器，输出电压调整至15V。
3. 接通整流电路，使用万用表测量输出电压，应为约20V左右。
4. 添加滤波电容，测量输出电压，应为约12V左右。
5. 将集成稳压器LM7812接入电路，输出电压应稳定在12V。
6. 调整负载，观察输出电压变化，确保电压稳定。
五、实验结果与分析1. 实验过程中，输出电压稳定在12V，符合设计要求。
2. 在调整负载时，输出电压无明显波动，说明稳压效果良好。
3. 通过实验，掌握了直流稳压电源的设计、调试和测试方法。
六、实验总结1. 通过本次实验，了解了直流稳压电源的工作原理和基本组成。
2. 学会了使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
稳压电源仿真实验报告
稳压电源仿真实验报告
一、报告的目的
本报告的目的是通过稳压电源仿真实验，深入了解电源的基本原理，以及不同种类的电源在工程现实中的应用。
二、实验仪器
本实验使用稳压教学仿真系统，其主要部件由50V、180W、电网驱动2节AVS稳压芯片组成，同时具有按键控制、变压器、散热、线性稳压器、瞬态和功率标定等主要部件。
三、实验内容
1、负载变化的稳压器实验：在不同负载范围内测试稳压器的效率；
2、波形技术分析：分析电源输出波形及其随负载变化；
3、瞬态响应实验：测试电源在瞬态特性下的负荷、瞬态耗散和短路能力；
4、功率测试：测试电源在功率负荷情况下的输出特性。
四、实验结果
1、负载变化的稳压器实验中，随着负载的增加，稳压器的工作电流也有所不同，表现出良好的调节性能；
2、波形技术分析中，稳压器的输出电压和输出功率在不同负载情况下都表现出良好的可靠性；
3、瞬态响应实验中，稳压器能够稳定的输出单一的电压，具有良好的瞬态特性；
4、功率测试中，稳压器具有良好的功率容量，能够处理大范围的功率负荷。
五、结论
通过本次稳压仿真实验，我们能较好地了解和掌握稳压电源的基本原理及其在工程现实中的应用，更好地完成日常电器装配工作。
直流稳压电源电路实验报告
直流稳压电源电路实验报告一、实验目的和要求：1. 掌握单相桥式整流、滤波电路的工作原理。
2. 熟悉集成稳压器的性能及使用方法。
3. 学会测量和调整直流稳压电源的技术。
二、实验原理：1. 单相桥式整流、滤波电路：将交流电转换为脉动直流电，再通过电容滤波，得到稳定的直流电。
2. 集成稳压器：将不稳定的输入电压转换为稳定的输出电压。
三、实验设备和器材：1. 电源变压器2. 单相桥式整流电路3. 滤波电容器4. 集成稳压器5. 电阻、电容、二极管、三极管等元器件6. 数字万用表7. 示波器8. 面包板9. 导线等四、实验步骤：1. 搭建单相桥式整流、滤波电路。
2. 测量并调整滤波电容器的参数，使输出电压稳定在设定值。
3. 搭建集成稳压器电路。
4. 测量并调整集成稳压器的参数，使输出电压稳定在设定值。
5. 使用示波器观察输入、输出电压波形，分析其变化规律。
6. 记录实验数据，撰写实验报告。
五、实验数据与结果分析：1. 单相桥式整流、滤波电路的输出电压为XXV，输入电压为XXV，滤波电容器的电容值为XXμF。
2. 集成稳压器的输出电压为XXV，输入电压为XXV，集成稳压器的型号为XX。
3. 通过示波器观察到的输入、输出电压波形如图XX所示，可以看出经过整流、滤波和稳压后，输出电压更加稳定。
六、实验总结：通过本次实验，我掌握了单相桥式整流、滤波电路和集成稳压器的工作原理和使用方法，学会了测量和调整直流稳压电源的技术。
同时，我也认识到了实验中可能出现的问题和需要注意的事项，为今后的学习和工作打下了基础。
multisim直流稳压电源仿真实验报告
multisim直流稳压电源仿真实验报告Multisim 直流稳压电源仿真实验报告一、实验目的本次实验旨在利用 Multisim 软件对直流稳压电源进行仿真，深入理解直流稳压电源的工作原理、性能特点以及电路参数对输出电压稳定性的影响。
通过实验，掌握直流稳压电源的设计、调试和分析方法，提高对电子电路的实际应用能力。
二、实验原理直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压变换为适合整流电路的交流电压。
整流电路将交流电压转换为单向脉动直流电压，常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常见的滤波电路有电容滤波、电感滤波和复式滤波等。
稳压电路的作用是在电网电压波动或负载变化时，保持输出直流电压的稳定。
常用的稳压电路有串联型稳压电路、并联型稳压电路和集成稳压器等。
三、实验内容与步骤1、电路设计在 Multisim 软件中，根据直流稳压电源的原理，选择合适的元器件，设计一个输出电压为＋5V 的直流稳压电源电路。
电路包括电源变压器、桥式整流电路、电容滤波电路和三端稳压器7805 组成的稳压电路。
2、元器件参数选择电源变压器：初级输入交流电压为 220V，次级输出交流电压为 9V。
整流二极管：选用 1N4007 型二极管。
滤波电容：选用电解电容，容量为1000μF，耐压值为 16V。
三端稳压器 7805：输入电压范围为 7 25V，输出电压为 5V，最大输出电流为 15A。
3、电路连接与仿真将设计好的电路元器件按照原理图进行连接。
启动Multisim 软件的仿真功能，观察电路的输出电压波形和数值。
4、电路参数调整与优化改变滤波电容的容量，观察输出电压的纹波变化。
调整负载电阻的大小，观察输出电压的稳定性。
四、实验结果与分析1、输出电压波形仿真结果显示，未经滤波的整流输出电压为单向脉动直流电压，其纹波较大。
集成稳压电源_实验报告
一、实验目的1. 了解集成稳压电源的工作原理和设计方法。
2. 掌握集成稳压电路的调试技术。
3. 熟悉集成稳压电源的性能指标及其测试方法。
4. 培养实际操作能力和问题解决能力。
二、实验原理集成稳压电源是将交流电源通过变压器降压、整流、滤波后，利用集成稳压器输出稳定的直流电压。
本实验采用LM7805集成稳压器，其输出电压为5V，输出电流可达1A。
三、实验仪器与材料1. 交流电源：220V，50Hz2. 变压器：输出电压约15V，输出电流约1A3. 整流桥堆：4个二极管4. 滤波电容：1000μF5. 集成稳压器：LM78056. 电压表：量程0-30V7. 电流表：量程0-1A8. 线路板、连接线、焊锡等四、实验步骤1. 电路搭建：按照实验原理图搭建集成稳压电源电路，包括变压器、整流桥堆、滤波电容和集成稳压器等元件。
2. 电路调试：1. 将交流电源接入变压器，观察变压器输出电压是否正常。
2. 将整流桥堆接入变压器输出端，观察整流桥堆输出电压波形是否为直流电压。
3. 将滤波电容接入整流桥堆输出端，观察滤波电容输出电压波形是否平滑。
4. 将集成稳压器接入滤波电容输出端，观察集成稳压器输出电压是否稳定。
3. 性能测试：1. 使用电压表测量集成稳压器输出电压，观察输出电压是否稳定。
2. 使用电流表测量输出电流，观察输出电流是否满足设计要求。
3. 测量输出电压的纹波电压，观察纹波电压是否在允许范围内。
五、实验结果与分析1. 输出电压：实验测得集成稳压电源输出电压为5V，符合设计要求。
2. 输出电流：实验测得输出电流约为1A，满足设计要求。
3. 纹波电压：实验测得纹波电压约为50mV，符合设计要求。
六、实验总结通过本次实验，我们掌握了集成稳压电源的工作原理、设计方法和调试技术。
实验结果表明，所设计的集成稳压电源性能稳定，输出电压和电流满足设计要求。
七、改进建议1. 在电路设计时，可以采用更高精度的滤波电容，以降低纹波电压。
稳压电源实训实验报告
一、实验目的1. 理解稳压电源的基本原理和工作原理。
2. 掌握稳压电源的设计方法、制作和调试技巧。
3. 培养动手能力和实验技能。
二、实验原理稳压电源是一种将不稳定电压转换为稳定电压的电子装置，主要由变压器、整流电路、滤波电路和稳压电路组成。
变压器将市电交流电压变为所需的低压交流电压，整流电路将交流电压转换为直流电压，滤波电路消除直流电压中的纹波，稳压电路使输出电压稳定。
三、实验器材1. 220V/50Hz电源变压器2. 二极管桥式整流器3. 电容器4. 电阻器5. 稳压二极管6. 三端稳压器LM3177. 万用表8. 电烙铁9. 电线10. 印制电路板四、实验步骤1. 变压器：将市电交流电压变为所需的低压交流电压。
2. 整流电路：采用桥式整流电路，将交流电压转换为脉动直流电压。
3. 滤波电路：使用电容器滤波，降低直流电压中的纹波。
4. 稳压电路：采用三端稳压器LM317，将脉动直流电压转换为稳定的直流电压。
五、实验内容1. 变压器设计：根据实验要求，选择合适的变压器，确定初级、次级绕组匝数比。
2. 整流电路设计：选择合适的二极管，设计桥式整流电路。
3. 滤波电路设计：选择合适的电容器，设计滤波电路。
4. 稳压电路设计：选择合适的三端稳压器LM317，设计稳压电路。
5. 电路组装：按照设计图纸，组装稳压电源电路。
6. 电路调试：使用万用表检测电路各点电压，调整电阻器，使输出电压达到实验要求。
7. 电路测试：将负载接入稳压电源，检测输出电压和电流，验证稳压电源的性能。
六、实验结果与分析1. 变压器设计：根据实验要求，选择初级绕组匝数为100匝，次级绕组匝数为10匝。
2. 整流电路设计：选择四个1N4007二极管，组成桥式整流电路。
3. 滤波电路设计：选择两个1000μF电解电容，组成滤波电路。
4. 稳压电路设计：选择一个LM317三端稳压器，设计稳压电路。
5. 电路组装：按照设计图纸，组装稳压电源电路。
简单直流稳压电源设计实验报告
简单直流稳压电源设计实验报告目录一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验结论七、实验感想一、实验目的本实验的主要目的是通过自行设计并搭建简单的直流稳压电源电路，实现对直流电压的稳定输出。
通过实验实际操作，加深对稳压电源原理的理解，培养学生动手能力和实践操作能力。
二、实验原理直流稳压电源是将不稳定的直流电压（如电池、整流器等输出的电压）通过稳压电路的处理，转换为稳定的输出电压。
经过稳压电路处理后的输出电压可以保持在一定的范围内不变，不受输入电压波动的影响。
稳压电源的主要原理是通过负反馈电路来调节输出电压，使其保持在设定值。
常见的稳压电路有三种：电阻稳压、二极管稳压和集成电路稳压。
在本实验中，我们将采用二极管稳压电源电路进行设计和实验。
三、实验器材1. 直流电源：用于提供实验电压源。
2. 电阻、二极管、电容：用于搭建稳压电源电路。
3. 示波器、万用表：用于测量电路的输入输出波形和电压值。
四、实验步骤1. 检查实验器材是否齐全并连接好各部分。
2. 根据设计要求，选择适当的电阻、二极管和电容进行搭建稳压电源电路。
3. 通过万用表测量搭建好的稳压电源电路的输入输出电压，并通过示波器观察电压波形。
4. 对输入电压进行调节，观察输出电压是否稳定。
5. 记录实验数据，并进行分析。
五、实验结果分析经过实验操作和数据记录，我们得到了如下结果：1. 搭建好的稳压电源电路可以稳定输出设计要求的电压。
2. 经过调节输入电压，输出电压基本保持不变，证明了稳压电源的稳定性。
3. 通过示波器观察，电路的输入输出波形符合稳压电源的特性，没有明显的波动和噪声。
六、实验结论通过本次实验，我们成功设计并搭建了简单的直流稳压电源电路，并验证了其稳定输出的功能。
实验结果符合稳压电源的设计要求，证明了电路的稳定性和可靠性。
七、实验感想通过本次实验，我们深刻理解了稳压电源的原理和设计方法，学会了如何利用电阻、二极管和电容搭建稳压电源电路，并通过实际操作获得了丰富的实验经验。
稳压电源实验报告
稳压电源实验报告稳压电源实验报告一、引言稳压电源是电子设备中常用的一种电源类型，其作用是将输入电压转换为稳定的输出电压，以供给电子器件正常工作。
本实验旨在通过搭建稳压电源电路并进行实验验证，探究稳压电源的原理和性能。
二、实验原理稳压电源的实现主要依靠稳压集成电路（IC）和反馈控制原理。
稳压IC通过对输入电压进行采样和比较，根据差值控制输出电压的调节。
反馈控制原理则是通过将输出电压与参考电压进行比较，产生误差信号，再经过放大和滤波处理后，通过驱动元件调节输出电压，使其保持稳定。
三、实验器材和步骤1. 实验器材：- 变压器：用于提供输入电压。
- 整流电路：将交流电转换为直流电。
- 滤波电路：去除直流电中的纹波。
- 稳压IC：如LM317等。
- 电阻、电容等元件：用于搭建稳压电路。
- 万用表：用于测量电路中的电压和电流。
2. 实验步骤：- 按照电路图搭建稳压电源电路。
- 将变压器接入电路，调节输入电压为合适的值。
- 连接电源，测量输出电压和电流。
- 调节稳压IC的参数，观察输出电压的变化。
- 记录实验数据并进行分析。
四、实验结果和数据分析在实验中，我们搭建了一个基于LM317稳压IC的稳压电源电路。
通过调节输入电压和稳压IC的参数，我们得到了不同输出电压下的实验数据。
实验数据如下：输出电压(V) 输出电流(A)5.0 0.27.5 0.39.0 0.412.0 0.5从实验数据可以看出，随着输出电压的增加，输出电流也相应增加。
这是因为在稳压电源中，输出电流与输出负载之间存在一定的关系。
当输出电压增加时，输出负载所需的电流也会增加。
此外，我们还观察到在不同负载条件下，输出电压的稳定性。
通过改变负载电阻的大小，我们发现输出电压基本能够保持稳定，变化范围较小。
这验证了稳压电源的稳定性和可靠性。
五、实验总结通过本次实验，我们深入了解了稳压电源的原理和性能。
稳压电源在电子设备中起到了至关重要的作用，能够为电子器件提供稳定可靠的电压。
串联型稳压电源设计实验报告
串联型稳压电源设计实验报告一、实验目的本次实验的主要目的是设计并搭建一个串联型稳压电源，深入理解其工作原理，掌握相关电路参数的计算和调试方法，同时提高实际动手操作能力和电路分析能力。
二、实验原理串联型稳压电源由调整管、取样电路、基准电压源和比较放大电路四个部分组成。
调整管串联在输入电压和输出负载之间，根据输入电压和负载的变化，通过控制自身的导通程度来稳定输出电压。
取样电路从输出电压中取出一部分电压作为反馈信号，与基准电压进行比较。
基准电压源提供一个稳定的参考电压，用于与取样电压进行比较。
比较放大电路将取样电压与基准电压的差值进行放大，然后控制调整管的导通程度，从而实现对输出电压的稳定调节。
其工作原理是：当输入电压或负载变化导致输出电压发生变化时，取样电路将变化的电压反馈给比较放大电路，比较放大电路输出控制信号改变调整管的导通程度，使得输出电压向相反方向变化，从而保持输出电压的稳定。
三、实验设备及材料1、示波器2、万用表3、面包板4、电阻、电容、二极管、三极管等电子元件5、直流电源四、实验电路设计1、确定电路参数输出电压：设定为＋5V。
最大输出电流：1A。
2、计算相关元件参数调整管：选择合适的三极管，其集电极发射极最大允许电流应大于 1A，集电极发射极反向击穿电压应大于输入直流电压。
取样电阻：根据输出电压和取样比例计算。
基准电压源：采用常见的稳压二极管，如 25V 的稳压二极管。
3、设计电路图｀｀｀＋Vin ｜＞｜C1 ｜＞｜D1 ｜＞｜T1 ｜＞｜C2 ｜＞｜RL ｜ GND｜｜｜｜R1 ｜＞｜R2 ｜｜｜｜｜Dz ｜ GND｀｀｀五、实验步骤1、按照设计好的电路图，在面包板上搭建电路。
2、仔细检查电路连接，确保无短路和断路现象。
3、接通输入直流电源，用万用表测量输出电压，若输出电压不在设定值范围内，调整取样电阻的阻值。
4、逐渐增加负载电阻，观察输出电压的变化，确保在负载变化时输出电压仍能保持稳定。
稳压电源实验报告
一、实验目的1. 了解稳压电源的基本原理和组成。
2. 掌握稳压电源的设计方法和调试技巧。
3. 熟悉稳压电源的性能指标及测试方法。
4. 提高电路设计、调试和故障排除能力。
二、实验原理稳压电源是将交流电源（如市电）转换为稳定的直流电源的设备。
它主要由以下几个部分组成：1. 变压器：将输入的交流电压转换为适合整流电路使用的交流电压。
2. 整流电路：将交流电压转换为脉动的直流电压。
3. 滤波电路：滤除整流电路输出的脉动直流电压中的纹波，得到平滑的直流电压。
4. 稳压电路：使输出的直流电压保持稳定，不受输入电压和负载变化的影响。
稳压电源的原理图如下：```+---+ +---+ +---+ +---+| |-------| |-------| |-------| || 变压器 | | 整流电路 | | 滤波电路 | || |-------| |-------| |-------| |+---+ +---+ +---+ +---+| | || | |V V V+-------+ +-------+ +-------+| 稳压电路 |<----->| 输出 |<----->| 负载 |+-------+ +-------+ +-------+```三、实验器材1. 实验电路板：包括变压器、整流电路、滤波电路、稳压电路等元件。
2. 电源变压器：220V/12V/5A。
3. 整流二极管：4只1N4007。
4. 滤波电容：2只1000μF/25V电解电容。
5. 稳压集成电路：LM7805。
6. 测量仪器：万用表、示波器等。
四、实验步骤1. 组装实验电路，按照电路图连接各元件。
2. 测量变压器输出电压，确保符合设计要求。
3. 测量整流电路输出电压，确保符合设计要求。
4. 测量滤波电路输出电压，确保符合设计要求。
5. 测量稳压电路输出电压，确保符合设计要求。
6. 测试稳压电源的输出电压稳定性，观察负载变化对输出电压的影响。
稳压电源的实验报告
稳压电源的实验报告稳压电源的实验报告一、引言稳压电源是电子实验中常用的一种电源设备。
它能够将输入电压稳定在设定的输出电压范围内，为实验提供稳定可靠的电力支持。
本实验旨在探究稳压电源的工作原理和性能特点。
二、实验目的1. 理解稳压电源的基本工作原理；2. 掌握稳压电源的调节和保护功能；3. 分析稳压电源的输出特性和稳定性。
三、实验原理稳压电源主要由变压器、整流电路、滤波电路和稳压电路组成。
变压器将输入的交流电压转换为所需的直流电压，整流电路将交流电压转换为脉动的直流电压，滤波电路对脉动的直流电压进行平滑处理，稳压电路则通过反馈机制控制输出电压的稳定性。
四、实验步骤1. 搭建稳压电源实验电路，包括变压器、整流电路、滤波电路和稳压电路；2. 将交流电源接入变压器，并将输出接入整流电路；3. 通过滤波电路对整流电路输出的脉动直流电压进行平滑处理；4. 设置稳压电路的输出电压，并观察输出电压的稳定性；5. 测量并记录输出电压的波动范围。
五、实验结果与分析在实验过程中，我们成功搭建了稳压电源实验电路，并设置了输出电压为5V。
观察到输出电压在稳定后波动范围在±0.1V之内，表明稳压电源具有较好的稳定性。
六、实验讨论稳压电源的稳定性是评估其性能的关键指标之一。
在实验中，我们观察到输出电压波动范围较小，说明稳压电源能够在一定范围内保持输出电压的稳定性。
然而，实际应用中，稳压电源的稳定性还受到外部环境和负载变化的影响。
因此，在选择和设计稳压电源时，需要根据实际需求考虑负载变化和环境因素对稳定性的影响。
七、实验总结通过本次实验，我们深入了解了稳压电源的工作原理和性能特点。
稳压电源作为一种重要的电源设备，在电子实验和工程应用中具有广泛的应用前景。
在实际应用中，我们需要根据实际需求选择合适的稳压电源，并注意其稳定性和可靠性。
八、参考文献[1] 电子技术基础.（第4版）. 北京：高等教育出版社，2015.[2] 稳压电源的原理与设计. 电子技术应用，2008(6).以上为稳压电源的实验报告，通过实验我们深入了解了稳压电源的工作原理和性能特点，并掌握了稳压电源的调节和保护功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
篇一：直流稳压电源实验报告实验报告——直流稳压电源班级：计应学号：姓名：陈萍103 1008143342一、课程内容的概述各种电子电路和电子设备都需要稳定的直流电源，但电网提供的是50hz的正弦交流电，这就需要将电网的交流电转换稳定的直流电，直流稳压电路就是实现这种转换的电子电路。
当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。
袖珍计算器则是简单多的电池电源电路。
不过你可不要小看了这个电池电源电路，比较新型的电路完全具备电池能量提醒、掉电保护等高级功能。
可以说电源电路是一切电子设备的基础，没有电源电路就不会有如此种类繁多的电子设备。
由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。
提供这种稳定的直流电能的电源就是直流稳压电源。
直流稳压电源在电源技术中占有十分重要的地位。
直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
二、电路的设计框图及概述1、直流稳压电源设计思路①电网供电电压交流220v（有效值）50hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
②降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
③脉动大的直流电压须经过滤波、稳压电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成分。
④滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载rl。
2、直流稳压电源原理直流稳压电源是一种将220v工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图3.1。
工频交流脉动直流直流负载图3.1 直流稳压电源方框图其中：①电源变压器：是降压变压器，它将电网220v交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变化由变压器的副边电压确定。
②整流电路：利用单向导电元件，把50hz的正弦交流电变换成脉动的直流电。
③常用的整流电路有：1、半波整流电路半波整流就是利用二极管的单向导电性能，使经变压器出来的电压v只有半个周期可以到达负载，造成负载电压v是单方向的脉动直流电压。
2、全波整流整流电路利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见，正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压v高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
④稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
三、电路原理图及各单元电路详细分析1、电源变压器电源变压器是将交流电网220v的电压变成所需要的电压值，并送给整流电路，变压器的变比由变压器的副边电压确定。
2、整流电路整流电路常采用二极管单相全波整流电路，电路如图3.4所示。
在u2的正半周内，二极管d1、d2导通，d3、d4截止；u2的负半周内，d3、d4导通，d1、d2截止。
正负半周内部都有电流流过的负载电阻rl，且方向是一致的。
电路的输出波形如图3.5所示图2.3电路tt形图在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半。
电路中的每只二极管承受的最大反向电压约为反向击穿电压的一半或三分之二（u2是变压器副边电压有效值）。
3、滤波电路滤波电路选用一个2200μf的大容量电解电容c1和一个0.1μf的小电容量涤纶cl11型电容c2并联滤波，如图3.6所示。
理论上，在同一频率下容量大的电容其容抗小，这样一大一小电容相并联后其容量小的电容c2不起作用。
但是，由于大容量的电容器存在感抗特性，等效为一个电容与一个电感串联。
在高频情况下的阻抗反而大于低频时的阻抗，小电容的容量小，在制造时可以克服电感性，几乎不存在电感。
在大电容c1上并联一个小电容c2可以补偿其在高频下的不足。
当电路的工作频率比较低时，小电容不工作（容抗大相当于开路）。
大电容的容量越大滤波效果越好。
当电路的工作频率比较高时（输入信号的高频干扰成分），大电容由于感抗大而处于开路状态。
这时高频干扰成分通过小电容流到底线，滤除各种高频干扰成分。
电路的输出波形如3.7图所示4稳压电路1、稳压电路选用三端集成直流稳压器，其电路连接方式一般如图3.8所示。
图3.8 三端集成直流稳压器性能上，常用的集成稳压器由三端固定式、三端可调式和开关式。
以三端固定式为例，其正输出为7800（后两位代表输出的额定稳压值，00是统称）系列，负输出为7900系列，常见的有05、06、08、09、12、15、18、24八种。
一般要求最小的输入、输出电压差（u1—u0）为2v~3v；输出稳压的容差约为5%；最大输出电流10max有0.1a（lm7812），0.3a（如78m12）和1.5a（如7812）等多种，部分器件的最大输出电流可达2.2a；其最大电压uimax一般是7818档以下为35v，7824档为40v；电压调整率su一般为0.01%/v；输出电阻r０小于0.1ω；纹波抑制比sr一般为50db；温度系数st一般为每度imv~2.4mv。
图2.7中，引脚1为电压变换的输入端，引脚2为电压变换后的输出端，引脚3为接地端。
电容ci作用是改善纹波和抑制输入的过电压，一般取值为0.1μf。
c0作用是改善负载的顺态影响，一般可选取0.1μf的电容，当采用大电容量的电解电容时效果更好。
稳压电源的输入输出端要跨接一个二极管，以防止集成稳压器输出调整管损坏。
2、稳压电路的设计本设计是把几个供电模块集成到一个供电电源上，能够同时提供固定输出+5v（最大输出电流0.3a）和固定输出?12v（最大输出电流0.1a）的直流电数出。
（1）输出+5v：核心器件选用lm7805三端集成稳压器，其输出电压为+5v，额定电流0.1a。
当变压器变压后输出6.3v交流电，经整流桥，整流后输出约6v电压，滤波后有lm7805三端集成稳压电源处理，输出+5v电压，电流最大输出为0.3a。
（2）输出?12v：核心器件选用稳压器lm7812和lm7912，组合应用这两个稳压器件与一个硅整流桥相接，按图2.8号电路就能输出?12v的电压。
组合用lm7812和lm7912时，公共输出接地端用的是变压器输出端口的?12v并分别接入lm7812的接地引脚（gnd）和lm7912的电压输入引脚（vin）；硅整流桥的正、负输出端口则分别接入lm7812的电压输入端（vin）和lm7912的接地端；滤波电容用了两个100μf首尾相接，连接处接公共输出接地端。
图3.9 稳压电路5、元器件选择和电路参数计算说明变压器的选择（1）确定副边电压u2：根据性能指标要求：u0max=3v u0max=12v又?ui—u0max?（ui—u0）minui—u0in?（ui—u0）max 其中：（ui—u0）min=3v，（ui—u0）max=40v ∴16v?ui?43 v此范围中可任选：ui=14v=u01 根据u01=（1.1~1.2）u2可得变压的副边电压：（2）确定变压器副边电流i2∵i01=i0又副边电流i2=（1.5~2）i01 取i2=i0max=200ma 则i2=1.5*0.2a=0.3a篇二：直流稳压电源设计实验报告(模电)直流稳压电源的设计实验报告一、实验目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源2.掌握直流稳压电源的调试及主要技术指标的测量方法二、实验任务三、实验要求1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；2）输入工频220v交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的输出电压；5）说明三端稳压器输入、输出端电容的作用及选取的容值。
