直流稳压电源电路的设计实验报告
直流稳压电源实验报告
直流稳压电源实验报告1. 实验目的本次实验的目的是学习直流稳压电源的基本原理和操作方法，掌握使用稳压电源进行电子电路和元器件实验的基本技能。
通过实践操作，加深对电源的了解，提高实验操作能力。
2. 实验器材直流稳压电源、万用表、电阻、LED等元器件。
3. 实验原理稳压电源是用于提供稳定、可靠、定量输出电压的电源设备。
其基本原理是利用反馈控制电路，使输出电压保持在恒定的范围内，从而实现稳压。
直流稳压电源的输出电压为直流电压。
稳压电源的电路一般采用集成电路、管路电路和变压器电路等。
其中，集成电路稳压电源具有体积小、重量轻、性能可靠等优点，被大量应用于各种电子电路中。
4. 实验步骤(1) 接线：将稳压电源插头插入插座，连接万用表，接入实验电路。
(2) 调整输出电压：将电源开关调整为ON，调整电压旋钮，使输出电压达到预定值。
(3) 测量输出电压：用万用表测量输出电压，检查输出电压是否稳定。
(4) 调整负载电流：通过连接不同负载电路，调整负载电流，观察输出电压对负载电流的响应情况。
(5) 测量稳压电源的线性调整范围：通过改变电源输出电压，测量稳压电源具有稳定电压范围的最大和最小值。
(6) 实验结束：将电源开关调整为OFF，拔出稳压电源插头，清理实验现场。
5. 实验结果分析在实验过程中，我们可以发现，直流稳压电源在连接不同的负载电路时，输出电压具有一定的变化，但整体上保持稳定。
而当我们调整电源输出电压时，输出电压稳定在预定值范围内，并具有较强的线性调整能力。
此外，在实验操作过程中，我们还需要注意电源参数调整和电路的安全使用。
比如，应尽量避免超负荷使用电源，以及注意电源输出端的极性等。
6. 实验总结通过本次实验，我们深入了解了直流稳压电源的基本原理和操作方法，掌握了使用稳压电源进行电子电路和元器件实验的基本技能。
此外，我们还注意到，在实验操作过程中，电源参数调整和电路的安全使用尤其重要。
通过实践操作，我们加深了对电源的了解，提高实验操作能力，为今后的电子技术学习和应用奠定了基础。
直流稳压电源的设计实验报告
直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。
本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。
一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。
变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。
二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。
三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。
2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。
3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。
4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。
5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。
6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。
7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。
四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。
根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。
同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。
五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。
通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。
直流稳压电源设计与制作实验报告
直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。
本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。
二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。
三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。
其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。
2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。
常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。
这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。
四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。
2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。
3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。
4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。
5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。
六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。
通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。

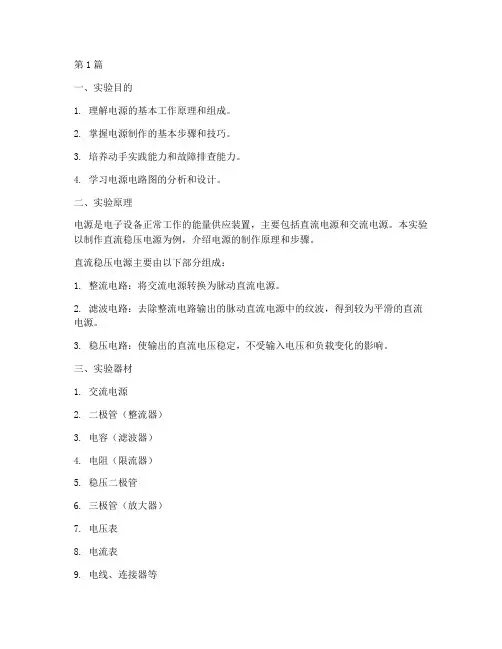

大学电源制作实验报告(3篇)
第1篇一、实验目的1. 理解电源的基本工作原理和组成。
2. 掌握电源制作的基本步骤和技巧。
3. 培养动手实践能力和故障排查能力。
4. 学习电源电路图的分析和设计。
二、实验原理电源是电子设备正常工作的能量供应装置，主要包括直流电源和交流电源。
本实验以制作直流稳压电源为例，介绍电源的制作原理和步骤。
直流稳压电源主要由以下部分组成：1. 整流电路：将交流电源转换为脉动直流电源。
2. 滤波电路：去除整流电路输出的脉动直流电源中的纹波，得到较为平滑的直流电源。
3. 稳压电路：使输出的直流电压稳定，不受输入电压和负载变化的影响。
三、实验器材1. 交流电源2. 二极管（整流器）3. 电容（滤波器）4. 电阻（限流器）5. 稳压二极管6. 三极管（放大器）7. 电压表8. 电流表9. 电线、连接器等四、实验步骤1. 设计电路图：根据实验要求，设计直流稳压电源的电路图，包括整流电路、滤波电路和稳压电路。
2. 搭建电路：按照电路图连接各个元件，确保连接正确无误。
3. 测试整流电路：将交流电源接入整流电路，用电压表测量输出电压，检查整流电路是否正常工作。
4. 测试滤波电路：在整流电路的基础上，接入滤波电路，用电压表测量输出电压，检查滤波电路是否有效去除纹波。
5. 测试稳压电路：在滤波电路的基础上，接入稳压电路，用电压表测量输出电压，检查稳压电路是否使输出电压稳定。
6. 调试电路：根据测试结果，对电路进行调试，使输出电压达到设计要求。
7. 记录实验数据：记录实验过程中各个电路的输出电压、电流等数据。
五、实验结果与分析1. 整流电路输出电压约为交流电源电压的有效值。
2. 滤波电路输出电压较为平滑，纹波较小。
3. 稳压电路使输出电压稳定，不受输入电压和负载变化的影响。
实验结果表明，所制作的直流稳压电源能够满足设计要求，具有一定的实用价值。
六、实验总结1. 通过本次实验，掌握了直流稳压电源的制作原理和步骤。
2. 提高了动手实践能力和故障排查能力。
(完整版)直流稳压电源电路的设计实验报告
直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。
2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。
3、了解掌握Proteus软件的基本操作与应用。
二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。
在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的。
电路的输出波形如图2-3所示。
t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。
可调直流稳压电源的设计实验报告
可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。
二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。
整流电路将交流电压转换为单向脉动直流电压。
常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常用的滤波电路有电容滤波、电感滤波和π型滤波等。
稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。
常见的稳压电路有串联型稳压电路、三端集成稳压器等。
本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。
通过改变调整管的基极电压，可以调节输出电压的大小。
三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。
2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。
3、用2200μF 电容进行滤波，得到较为平滑的直流电压。
4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。
电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。
在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。
2、检查电路连接无误后，接通电源。
使用万用表测量滤波电容两端的电压，确认是否在预期范围内。
3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。
直流稳压电源设计实验报告
直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。
三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。
五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。
因此，实验的目的得到了较好的满足。
六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。
直流稳压电源实验报告
一、实验目的1. 了解直流稳压电源的工作原理，掌握其基本组成和结构。
2. 学会使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
3. 掌握直流稳压电源的调试方法及主要技术指标的测量方法。
4. 培养实验操作技能和严谨的科学态度。
二、实验原理直流稳压电源是将交流电源电压通过变压器降压、整流、滤波和稳压等环节，最终输出稳定直流电压的设备。
其基本组成包括变压器、整流电路、滤波电路和稳压电路。
1. 变压器：将市电220V交流电压转换为所需的交流电压。
2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。
3. 滤波电路：利用电容和电感等元件，滤除脉动直流电压中的纹波，使输出电压更加平滑。
4. 稳压电路：利用稳压元件（如稳压二极管、集成稳压器等），使输出电压稳定。
三、实验器材1. 220V交流电源2. 变压器（输入电压220V，输出电压15V）3. 整流桥（4只整流二极管）4. 滤波电容（2200μF/25V）5. 集成稳压器（LM7812）6. 万用表（直流电压档）7. 电阻（100Ω、1kΩ）8. 连接线9. 电烙铁10. 电工刀四、实验步骤1. 按照电路图连接电路，确保连接正确。
2. 将220V交流电源接入变压器，输出电压调整至15V。
3. 接通整流电路，使用万用表测量输出电压，应为约20V左右。
4. 添加滤波电容，测量输出电压，应为约12V左右。
5. 将集成稳压器LM7812接入电路，输出电压应稳定在12V。
6. 调整负载，观察输出电压变化，确保电压稳定。
五、实验结果与分析1. 实验过程中，输出电压稳定在12V，符合设计要求。
2. 在调整负载时，输出电压无明显波动，说明稳压效果良好。
3. 通过实验，掌握了直流稳压电源的设计、调试和测试方法。
六、实验总结1. 通过本次实验，了解了直流稳压电源的工作原理和基本组成。
2. 学会了使用变压器、整流二极管、滤波电容和集成稳压器设计直流稳压电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。
2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。
3、了解掌握Proteus软件的基本操作与应用。
二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。
在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的。
电路的输出波形如图2-3所示。
t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。
图2-4 1N4007基本参数（3）滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并入两个并联电容作为电容滤波器，滤去其中的交流成分。
利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻并联，以达到使输出波形基本平滑的目的。
选择电容滤波电路后，直流输出电压：U o1=(1.1～1.2)U2。
直流输出电流：I o1=I2/（1.5~2）（U2变压器副边电压的有效值，I2是变压器副边电流的有效值。
）（4）稳压电路集成串联型稳压电路有三个引脚，分别为输入端，输出端和公共端，因而称为三端稳压器。
按功能可分为固定式稳压电路和可调式稳压电路；前者的输出电压不能进行调节，为固定值；后者可通过外接元件使输出电压得到很宽的调节范围，便于实时控制。
本设计实现输出固定+15V输出直流电压时采用集成三端稳压7815。
X78XX 系列是三端正电源稳压电路，它的封装形式为T0-220。
它有一系列的固定电压输出，应用广泛。
每种类型由于内部电流的限制以及过热保护和安全工作区的保护，使它基本不会损坏。
7815可输出+15V电压。
其参数及引脚如下所示。
图2-5 7815参数图2-6 7815引脚图7815标准应用如下图所示：图2-7 7815标准应用本设计实现输出+1.2V~+12V可调电压时采用可调式三端稳压器LM317。
LM317可调式三端稳压器在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，有三个引出端，分别为输入端、输出端和电压调整端(简称调整端)。
调整端是基准电压电路的公共端，其典型值为1.25V。
LM317可调式三端稳压依靠外接电阻来调节输出电压的，为保证输出电压的精度和稳定性，要选择精度高的电阻，同时电阻要紧靠稳压器，防止输出电流在连线上产生误差电压。
LM317引脚图如下图所示。
图2-8 LM317引脚图LM317标准应用如下图所示。
电路中的R1、R2组成可调输出的电阻网络。
为了能使电路中的偏置电流和调整管的漏电流被吸收，所以设定R1为120~240欧姆。
通过R1泻放的电流为5~10mA。
图2-9 LM317标准应用（5）单相变压器变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离。
2．实验线路下图为+15V固定稳压电源的线路图。
采用三端式稳压器7815构成单电源电压输出串联型稳压电源，220V的市电经变压器变压后变成电压值较小的交流，再经桥式整流电路和滤波电路形成直流。
滤波电容C1一般选取几百～几千微法。
当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C2（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。
输出端电容C3(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。
图2-10 +15V 稳压电源线路图下图为+1.2~+12V 可调稳压电源的线路图。
输入电容器C1用于抑制纹波电压，输出电容器C2用于消震，缓冲冲击性负载，保证电路工作稳定，调节滑动变阻器的阻值即可得到相应的电压。
图2-11 +1.2~+12V 可调稳压电源线路图三、实验内容及步骤1、根据搭接的仿真原理图领取相应的电阻电容等元器件，根据原理图以及芯片引脚图布置电路结构，同时注意走线平整、美观。
2、开始焊接电路，按照布局好的电路焊接。
焊接时需要注意（1）电解电容的极性不能接反，否则要爆炸。
（2）凡电路板上要流过较大电流的连线，都要换上线径稍粗的导线。
由于实验室提供变压器（二次侧2*15V ）和假负载（0～50Ω/2A 的可调电阻R W 和防止调节不慎而限流保护的电阻R ），接线图如下所示。
15V～15V～123+15可调电压’’’456AV R W RM 1M 2220V～图3-1 接线图在电路板上分别焊接大电流三针接线座子，1′、2′、3′和4、5、6。
在1′-2′间焊接整流桥，3′悬空，以便与变压器二次侧的一组15V 引出线相连。
3、焊接完成后，使用万用表测试焊点是否牢固，防止虚焊。
将万用表调至蜂鸣档，用两个探针接触整流桥正端引脚与1000uF电容正端，发出蜂鸣声说明焊点牢固，其余焊点之间也同样测试。
测试完成后连接电路，验证效果，连接好的电路如下图所示。
图3-2 焊接好的电路4、焊接完毕后开始测试并记录实验数据。
（1）首先测试输出电路能否实现相应功能。
将变压器接到大电流三针接线座子1′、2′、3′上，测+15V输出（4）与参考地（5）的电压是否为一固定输出15V。
测可调电压（6）与参考地（5）的电压能否按要求可调？（2）测试输出电流是否≥500mA。
将变压器接到大电流三针接线座子1′、2′、3′上，将+15V输出（4）与一可变电阻相连，并串联一电流表，电流表负端接参考地（5），测量电流能否输出0～0.5A。
同样方法测试+1.2V~+12V连续可调的直流稳压电源电路。
四、仿真运用protues软件对其进行系统仿真，仿真原理图如下图所示：图4-1 直流稳压电源仿真图1、固定+15V输出直流稳压电源仿真图中上部分为固定+15V输出直流稳压电源。
输入为220V，50Hz市电，经变压器降压为AC24V，如下图所示。
图4-2 220V市电降压为24V变压器参数设置如下图所示。
图4-3 变压器参数设置降压后24V电压经过桥式整流后变为直流电压，如下图所示：图4-4 桥式整流最后经过滤波电容C1、C2、C3和稳压器7815输出15V的直流电压，如下图所示：图4-5 输出15V直流电压使用示波器观测整体波形，A观测220V市电（黄色），B观测降压后的波形（蓝色），C观测整流后的波形（红色），D观测输出的直流电压（绿色），如下图所示。
图4-6 整体波形观测2、+1.2V~+12V连续可调的直流稳压电源仿真图中下半部分为+1.2V~+12V连续可调的直流稳压电源。
采用LM317可调稳压器，D5、D6起保护稳压器的作用。
当可调电阻短路时，输出电压为1.26V，如下图所示：图4-7 可调电阻短路时，输出直流电压当可调电阻的86%接入电路时，输出电压为12.1V，如下图所示：图4-8 可调电阻的86%接入电路时，输出直流电压五、实验设备实验时所用的仪器设备如下表所示。
序号设备数量1 变压器（二次侧2*15V） 112 假负载（0～50Ω/2A的可调电阻RW和防止调节不慎而限流保护的电阻R）3 数字万用表 24 镊子 15 剪刀 16 导线若干7 洞洞板 18 电烙铁 19 焊锡丝若干10 一字起 1六、元器件清单序号元器件数量1 三端稳压器7815 12 三端稳压器LM317 13 整流桥 14 1000uF电容 15 0.33uF电容 36 10uF电容 17 散热片 28 2k可调电阻 1七、实验数据及分析1、仿真数据记录分析（1）+15V固定直流稳压电源电路可实现输出+15V固定电压的功能。
（2）+1.2V~+12V连续可调的直流稳压电源电路数据记录表7-1 仿真数据记录2、实验数据记录及分析（1）+15V固定直流稳压电源电路空载时输出电压为15.190V。
接可调负载，输出电流为0.5A时，输出电压为14.952V。
（2）+1.2V~+12V连续可调的直流稳压电源电路空载时输出电压最小为1.233V，输出电压可达到12V。
接可调负载输出12V电压，当输出电流为0.499A时，测得实际输出电压为11.866V。
输出1.2V电压，当输出电流为0.587A时，测得实际输出电压为1.225V。
