供电公司配电网建设改造工程设计技术规范
初步设计深度要求及流程规范

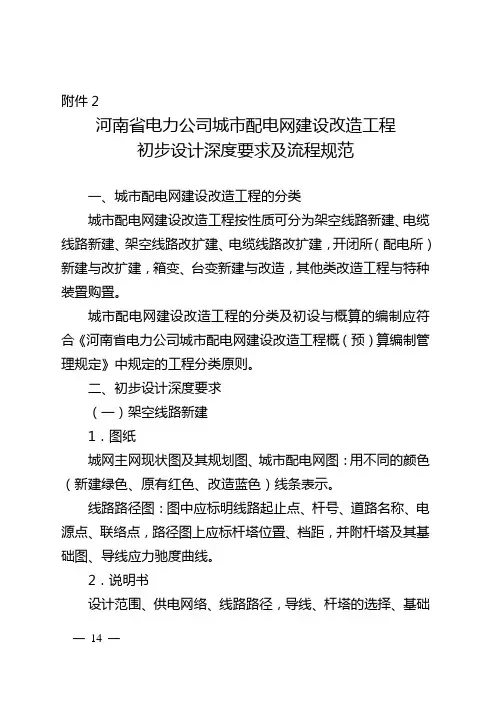

附件2河南省电力公司城市配电网建设改造工程初步设计深度要求及流程规范一、城市配电网建设改造工程的分类城市配电网建设改造工程按性质可分为架空线路新建、电缆线路新建、架空线路改扩建、电缆线路改扩建，开闭所（配电所）新建与改扩建，箱变、台变新建与改造，其他类改造工程与特种装置购置。
城市配电网建设改造工程的分类及初设与概算的编制应符合《河南省电力公司城市配电网建设改造工程概（预）算编制管理规定》中规定的工程分类原则。
二、初步设计深度要求（一）架空线路新建1．图纸城网主网现状图及其规划图、城市配电网图：用不同的颜色（新建绿色、原有红色、改造蓝色）线条表示。
线路路径图：图中应标明线路起止点、杆号、道路名称、电源点、联络点，路径图上应标杆塔位置、档距，并附杆塔及其基础图、导线应力驰度曲线。
2．说明书设计范围、供电网络、线路路径，导线、杆塔的选择、基础—14 —计算及选择、杆塔防雷接地，气象条件。
3．材料表：列出主要材料。
4．概算：由省公司推广的配网概算软件编制。
图纸、说明书、材料表、概算必须做到四对照。
（二）电缆线路新建1．图纸城市配电网建设年限配电网图：新建电缆线路应用不同的颜色（新建绿色、原有红色、改造蓝色）线条表示。
以及该线路供电现状图、建设电缆后的供电图。
电缆路径图：应按比例标程绘制并标明街道建筑物、分接箱、环网柜布置、各路电源点、负荷线路去向，并附电缆敷设断面图、短路电流校验表、维护井（含直线井、接头井、转弯井、十字井、交叉井）断面图、环网柜、分接箱电气接线图及柜内配置表。
2．说明书设计范围、供电状况、短路电流计算、电缆选择（含热稳定校验）、电缆敷设方式选择（排管应注明排管选择如：碳素管、聚氯乙烯管、海泡石纤维水泥管、改型聚丙烯管、涂塑钢管）、电缆路径选择、电缆防雷接地、环网柜分接箱选择。
3．材料表：列出主要材料。
4．概算：由省公司推广的配网概算软件编制。
图纸、说明书、材料表、概算必须做到四对照。
—15 —（三）架空、电缆线路改扩建除满足新建线路的基本要求外，对本改造线路的状态、改造后情况在说明书和图纸、概算中均应以说明。
国家电网公司配电网规划管理规定

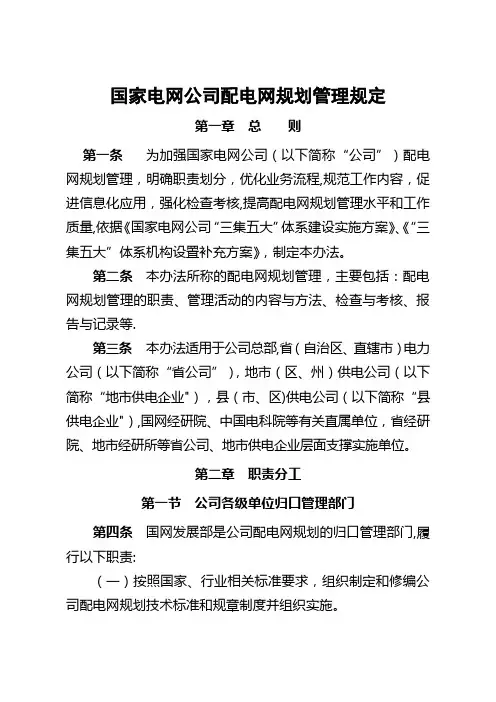

国家电网公司配电网规划管理规定第一章总则第一条为加强国家电网公司（以下简称“公司”）配电网规划管理，明确职责划分，优化业务流程,规范工作内容，促进信息化应用，强化检查考核,提高配电网规划管理水平和工作质量,依据《国家电网公司“三集五大”体系建设实施方案》、《“三集五大”体系机构设置补充方案》，制定本办法。
第二条本办法所称的配电网规划管理，主要包括：配电网规划管理的职责、管理活动的内容与方法、检查与考核、报告与记录等.第三条本办法适用于公司总部,省（自治区、直辖市）电力公司（以下简称“省公司”），地市（区、州）供电公司（以下简称“地市供电企业"），县（市、区)供电公司（以下简称“县供电企业"）,国网经研院、中国电科院等有关直属单位，省经研院、地市经研所等省公司、地市供电企业层面支撑实施单位。
第二章职责分工第一节公司各级单位归口管理部门第四条国网发展部是公司配电网规划的归口管理部门,履行以下职责:（一）按照国家、行业相关标准要求，组织制定和修编公司配电网规划技术标准和规章制度并组织实施。
（二）指导、监督、考核省公司配电网规划管理工作，协调解决配电网规划管理中的重大问题.（三）确定配电网规划边界条件,并统一组织公司配电网规划的启动、编制、评审和实施。
（四）批复省公司配电网规划。
（五）组织编制公司配电网规划报告，并将其纳入公司电网发展总体规划报告。
(六）组织开展配电网规划重大专题研究。
（七)组织开展公司配电网规划的技术交流与培训。
（八)负责公司配电网规划信息系统建设与应用的组织管理。
第五条省公司发展部是本单位配电网规划的归口管理部门，履行以下职责：（一）组织贯彻公司总部有关配电网规划技术标准和规章制度，并组织所属单位具体实施.(二）提出本省配电网规划发展目标。
（三）组织编制本省110(66）千伏及以下电网规划并初审.（四）组织评审地市供电企业35千伏及以下电网规划。
（五)分解批复地市供电企业35千伏及以下电网规划，并督促实施与考核.(六）协调各地区配电网规划与主网架规划相互衔接。
石家庄中低压配电网规划设计建设技术细则
7.2 架空线路 ................................................ 27 7.3 电缆线路 ................................................ 28 7.4 计量表箱 ................................................ 30 8 继电保护及自动装置、配网自动化和通信 ...................... 30 8.1 保护配置................................................. 30 8.2 配电自动化............................................... 31 8.3 配电网通信系统 .......................................... 33 9 电力用户接入 .............................................. 36 9.1 负荷分级................................................. 36 9.2 重要用户接入系统要求..................................... 37 9.3 用户电气联络 ............................................ 37 9.4 一般供电要求............................................. 38 9.5 居民生活用电............................................. 41 10 电源接入 ................................................. 43 11 电动汽车充换电站接入 ..................................... 45 12 参考文献 ................................................. 47
380V—500kV电网建设与改造技术导则
11
范围
本导则规定了湖北省电力公司管辖的地市电网的建设与改造应遵循的主要技术原则和技术要求。
本导则适用于湖北省电力公司管辖的380V—500kV电网的建设与改造工作。接入湖北电网的独立发电厂、企业自备电厂、热电联供、综合利用发电厂以及以各种电压等级接入湖北电网的大用户应参照执行。
b）外部电源宜经相对独立的送电回路接入受端系统，尽量避免电源或送端系统之间的直接联络和送电回路落点过于集中。每一组送电回路的最大输送功率所占受端系统总负荷的比例不宜过大。
c）建设坚强的鄂东500kV受端环网和中部框架电网结构以及保证鄂西、鄂西北电网丰水期通道畅通，枯水期供电充足，是湖北电网安全稳定运行的基础。
以220kV电压等级接入电网的大电力用户项目装接容量应为120MVA及以上，其供电方案（含一次和二次系统）必须符合湖北省电力公司编制的电网规划，并需经湖北省电力公司审批。
部分大用户（特别是对于电弧炉项目、化工整流项目、电气化铁路、地铁等非线性用户）接入电网之前，应由用户委托有资质的单位进行专题论证，并经湖北省电力公司审查。用户应根据审查意见采取必要措施将影响控制在国家标准规定的范围内，并在公共接入点装设电能质量监测装置。
规范性引用文件
下列标准的条文通过本导则的引用而构成本技术导则的条款。本导则发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可能性。
Q/GDW156—2006城市电力网规划设计导则
DL755-2001电力系统安全稳定导则
DL/T 599－2005城市中低压配电网改造技术导则
中压配电： 35kV 、20 kV、10kV；
低压配电： 380V/220V。
湖北电网应满足《电力系统安全稳定导则》中规定的各项安全稳定标准，全面贯彻分层分区原则，简化网络接线，防止发生大面积停电事故；满足《城市电力网规划设计导则》中对安全供电的要求；满足国家及行业对电能质量的要求。
低压配电网改造技术规范
台区低压系统建设与改造技术规范(稿)1适用范围1.1本规范规定了福建省配变台区低压配电网改造升级的网络设计、供电模式、设备选型及施工工艺要求。
1.2本规范适用于福建省电力有限公司直供直管供电单位及控股县公司管辖的台区低压架系统。
各供电单位应根据本规范，开展配变台区低压系统标准化建设与改造工作。
本规范未尽部分，见相关引用标准。
2引用标准下列标准的条文通过本导则中的引用而成为本导则的条文。
本导则发布时，所有版本均为有效。
如被引用的标准修订后，应重新探讨使用下列标准最新版本的可能性：《10kV 及以下架空配电线路设计技术规程》( DL/T5220-2005 ) 《架空绝缘配电线路设计技术规程》( DL/T601 —1996)《民用建筑电气设计规范》( JGJ 16-2008 )( GB50052-95 )(GB50054 －95)( DL/T499-2001 )《关于印发〈配电台区标准化建设规范（试行）〉的通知》（营配〔2007〕80号）《关于印发〈福建省电力有限公司农配电设施改造技术规范（试行）〉的通知》（闽电营销〔2010〕1096号）3系统设计3.1接线方式低压架空配电网应采用树干式接线，并利用配变综合配电箱、进户配电箱和计量箱进行分级保护以提高可靠性；架空电缆混合网的架空部分采用树干型接线，电缆部分可采用辐射式或链式接线，利用电缆分接箱适度分级保护；可靠性要求较高的台区可局部采用电缆环网。
3.2台区供电范围台区应根据供电半径、实测负荷、户数和地形因素，合理划分供电范围，并按“小容量、密布点、短半径”的原则设置变台，台区供电范围应满足供电半径要求。
3.3低压台区供电半径（1）按《配电网规划设计导则》（Q/GDW1738-2012 ）规定的供电区域划分标准和对应低压供电半径，如表1 所示。
表1 各类供电区域低压供电半径(2)对于E类及D类供电区域中特殊及偏远点负荷，供电半径不能满足上述要求的，可参照DL/T449-2001《农村低压电力技术规程》第3.3.1款规定，但应校验在最大负荷下，供电电压偏差能满足要求，不能满足要求者需另取措施。
南方电网公司配电网(含农村电网)建设改造技术原则

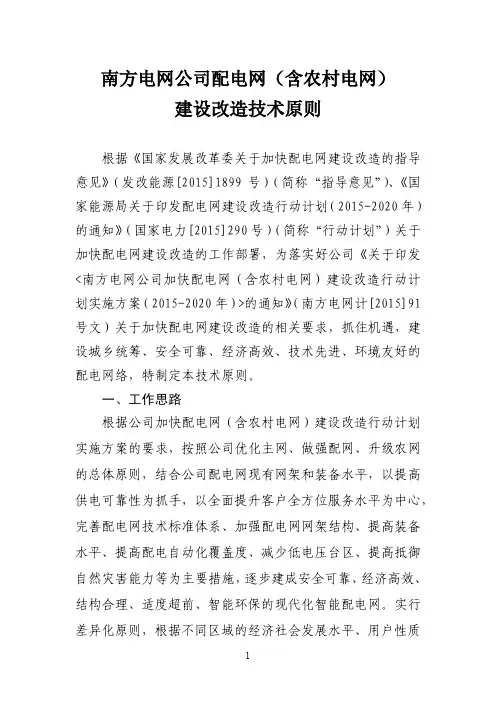

南方电网公司配电网（含农村电网）建设改造技术原则根据《国家发展改革委关于加快配电网建设改造的指导意见》（发改能源[2015]1899号）（简称“指导意见”）、《国家能源局关于印发配电网建设改造行动计划（2015-2020年）的通知》（国家电力[2015]290号）（简称“行动计划”）关于加快配电网建设改造的工作部署，为落实好公司《关于印发<南方电网公司加快配电网（含农村电网）建设改造行动计划实施方案（2015-2020年）>的通知》（南方电网计[2015]91号文）关于加快配电网建设改造的相关要求，抓住机遇，建设城乡统筹、安全可靠、经济高效、技术先进、环境友好的配电网络，特制定本技术原则。
一、工作思路根据公司加快配电网（含农村电网）建设改造行动计划实施方案的要求，按照公司优化主网、做强配网、升级农网的总体原则，结合公司配电网现有网架和装备水平，以提高供电可靠性为抓手，以全面提升客户全方位服务水平为中心，完善配电网技术标准体系、加强配电网网架结构、提高装备水平、提高配电自动化覆盖度、减少低电压台区、提高抵御自然灾害能力等为主要措施，逐步建成安全可靠、经济高效、结构合理、适度超前、智能环保的现代化智能配电网。
实行差异化原则，根据不同区域的经济社会发展水平、用户性质和环境要求等情况，采用差异化的建设标准，合理满足区域发展和各类用户的用电需求，提升最后一公里供电服务水平。
二、工作目标表1 配电网建设改造关键指标表指标单位2014年2017年2020年1.供电可靠率% 99.35 99.75 99.86其中：中心城市（区）% 99.95 99.98 99.99 城镇% 99.80 99.90 99.93乡村% 99.16 99.71 99.852.用户年均停电时间小时57.0 22 12其中：中心城市（区）小时 4.4 2 0.8 城镇小时17.5 9 6.4乡村小时73.6 25.5 13.53.综合电压合格率% 98.50 98.85 99.20其中：中心城市（区）% 99.94 99.96 99.97 城镇% 96.92 97.95 98.79乡村% 96.50 96.80 97.304.110kV及以下线损率% 6.25.05 5.005.乡村户均配变容量kVA 1.55 1.9 2.06.配电自动化覆盖率% 20 50 90三、重点方向（一）完善公司配电网技术标准体系根据区域经济发展水平和供电可靠性需求，整合和优化已有标准化成果，对公司现有配电网技术标准进行全面梳理，及时修订完善，补充新能源、微电网和电动汽车充电设施技术标准，逐步建立完备的配电网技术标准体系，2020年前完成公司配电网技术标准体系修订。
配电网建设改造工程工程可行性研究报告内容深度规定与技术规范
配电网工程可行性研究报告内容深度规定第一部分配电网配电工程可行性研究内容深度规定1范围本标准规定了配电网配电工程可行性研究的内容深度要求。
本标准适用于新建、扩建或改造10（20)kV及以下配电工程的可行性研究。
本标准只对设计的内容深度做出规定，不作为设计专业分工和卷册划分的标准。
2总则2.1 本规定是编制、评审配电工程可行性研究报告（以下简称可研报告）的重要依据。
2.2 设计文件应遵守国家及有关部门颁发的设计文件编制和审批工作管理的规定。
2。
3 编制可研报告应以审定的配电网规划为基础，并充分应用电力设施布局规划成果。
2。
4 可研报告应落实通用设计方案的采用情况，落实差异化设计原则以及“两型一化"变电站设计原则的贯彻情况，说明新技术应用情况。
3一般规定3。
1 编制可研报告时,设计单位应完整、准确、充分地掌握设计原始资料和基础数据，确保资料齐全、文字说明清楚、计算结果和图纸清晰、正确。
3.2 当有多个设计单位参与编制同一工程可研报告时，应明确其中一个单位为总体设计单位。
总体设计单位应对参与设计单位的设计内容负责，对相关协调、配合工作归口负责，对参与设计、测试单位的资质提出意见，并将各参与单位的可研、测试等报告的主要内容和结论整理归纳到工程可研总报告中。
3。
3 配电网架空线路工程可行性研究成果包括以下内容:（1)可行性研究报告说明书（含附图、附件）（2）可研估算书（3)专题报告（根据需要编制）3。
3。
1 可行性研究报告说明书包括以下内容：（1）工程概述（2）电力系统（3）站址的选择(4）配电站工程设想(5）基建标准化成果及新技术的应用（6）投资估算（7）附图和附件3.3.2 可研报告应包括以下图纸，可作为附图，也可随文布置:（1）电网地理接线图（2）配电站主接线图(3)配电站总平布置图（4）通信链路拓扑图（5)光缆走向示意图3.3.2。
1 电网地理接线图应包括现状电网接线图、工程投产前电网接线图、工程投产年电网接线图、远景电网接线图。
河南省电力公司城市配电网建设改造工程初步设计内容及深度规定
附件1河南省电力公司城市配电网建设改造工程初步设计内容及深度规定一、城市配电网建设改造工程的分类城市配电网建设改造工程按性质分为架空线路新建、电缆线路新建、架空线路改扩建、电缆线路改扩建，开闭所（配电室）新建、开闭所（配电室）改扩建，台区新建、台区改造与其他类工程。
二、初步设计及工程概算工作要求（一）初步设计工作要求1. 初步设计文件应满足国家颁布的有关法律法规、国家标准、行业标准以及公司企业标准和相关规定要求，符合初步设计内容深度要求。
2. 初步设计应积极采用通用设计，大力推广新技术、新设备、新工艺，并在设计文件中进行专门论述。
采用现行的通用设计时，初步设计相应部分可适当简化。
— 4 —3. 对于重要技术方案应进行多方案的技术经济比较，提出推荐方案。
4. 初步设计文件应包括可研报告。
5. 初步设计要求文件齐全，计算准确，文字说明清楚，图纸清晰、正确。
（二）工程概预算工作要求1. 工程概预算编制应以设计文件为依据，在深入做好现场调查的基础上，严格执行现行规定、规范和标准、定额，不得高估冒算、漏列缺项，合理控制工程造价。
2. 工程概预算编制应依据《20千伏及以下配电网工程预算编制与计算标准》、《20千伏及以下配电网工程预算定额》，并结合国家、行业和地方造价管理部门颁布的相关计价文件。
3. 工程概预算成果文件应采用书面形式和电子文本形式，其格式及内容必须保持一致。
4. 工程概预算编制必须履行编制、校核、审核和批准程序，各级编制、校核、审核人员必须在正式的预、结算书上签字并加盖电力工程造价人员专用章。
三、初步设计内容及深度要求初步设计内容包括设计说明书、设计图纸、主要设备材料清册、拆旧物资清册、概算书、勘测报告、路径与站址相关协议或— 5 —批复、专题报告。
（一）架空线路新建1．图纸城网主网现状图及其规划图、城市配电网图：用不同的颜色（新建绿色、原有红色、改造蓝色）线条表示。
线路路径图：图中应标明线路起止点、杆号、道路名称、电源点、联络点，路径图上应标杆塔位置、档距、杆塔类型，并附杆塔及其基础图、导线应力驰度曲线。
供电公司配电网建设改造工程设计评审规范和要点
XXXX供电公司配电网建设改造工程设计评审规范（征求意见稿）第一条为加强配电网项目评审管理，规范项目评审工作，切实提升公司配电网建设改造设计质量，实现配电网项目的精准投资，依据公司管理要求，特制定本规范。
第二条项目评审是设计管理的重要组成部分，通过设计评审可使设计方案、技术标准、造价取费更科学，典型设计及标准物料应用更到位，防冰防风等差异化设计更有效落实，使设计成果更加完整和规范。
第三条项目评审业务由公司成立的市（县）两级专家库人员进行评审。
专家库组建是通过各单位推荐优秀专业技术人员，通过公司考核评估后进入评审专家库，专家库人员涵盖技术、技经等专业。
确保每月常态化开展项目评审工作。
第四条评审引用文件（一《国家电网公司配电网规划设计导则》（Q/GDW 1738－2012）；（二）《10 千伏及以下电网工程可行性研究内容深度规定》（Q/GDW 11374－2015）；（三）《配电网工程施工图设计内容深度规定》（Q/GDW10785-2017）；（四）《XX公司10千伏及以下配电网建设改造项目需求编制规范（试行）》（XX运检三〔2017〕91号）；（五《XXXX省电力公司关于印发配电网工程初步设计模板（2016年版）的通知》（六）《XXXX省电力公司关于印发中低压配电网规划建设改造指导意见的通知》（七）《20kV及以下配电网工程建设预算编制与计算标准》（2016年版）（八）《20kV及以下配电网工程预算定额》（2016年版）（九《XXXX省电力有限公司关于规范使用配电网工程有关费用的指导意见》第五条项目评审的范围包括：地市（县）公司在配电网项目需求阶段、可研初设一体化阶段、初设复核等阶段项目评审。
第六条项目评审的内容包括：项目立项的必要性，设计方案、路径选择、技术标准、取费标准的合理性，防冰防风等差异化设计落实情况，典型设计、标准物料的应用情况，设计成果的完整性和规范性等。
第七条项目评审的方式（一）线上评审通过PMS项目需求管理系统和标准化设计管理系统进行常态化抽查；（二）线下评审通过集中评审会方式对批次计划项目进行集中评审；第八条集中评审参会人员（一）县公司评审参会人员：发建部、运检部、网改办及供电所相关人员；评审专家；设计院项目负责人、设计人员及技经人员。
供电公司配电网建设改造工程设计评审规范和要点
XXXX供电公司配电网建设改造工程设计评审规范(征求意见稿)第一条为加强配电网项目评审管理，规范项目评审工作，切实提升公司配电网建设改造设计质量，实现配电网项目的精准投资，依据公司管理要求，特制定本规范。
第二条项目评审是设计管理的重要组成部分，通过设计评审可使设计方案、技术标准、造价取费更科学，典型设计及标准物料应用更到位，防冰防风等差异化设计更有效落实，使设计成果更加完整和规范。
第三条项目评审业务由公司成立的市（县）两级专家库人员进行评审。
专家库组建是通过各单位推荐优秀专业技术人员，通过公司考核评估后进入评审专家库，专家库人员涵盖技术、技经等专业。
确保每月常态化开展项目评审工作。
第四条评审引用文件（一）《国家电网公司配电网规划设计导则》（Q/GDW 1738－2012）；（二）《10千伏及以下电网工程可行性研究内容深度规定》（Q/GDW 11374－2015）；（三）《配电网工程施工图设计内容深度规定》（Q/GDW10785-2017）；（四）《XX公司10千伏及以下配电网建设改造项目需求编制规范（试行）》（XX运检三〔2017〕91号）；（五）《XXXX省电力公司关于印发配电网工程初步设计模板（2016年版）的通知》（六）《XXXX省电力公司关于印发中低压配电网规划建设改造指导意见的通知》（七）《20kV及以下配电网工程建设预算编制与计算标准》（2016年版）（八）《20kV及以下配电网工程预算定额》（2016年版）（九）《XXXX省电力有限公司关于规范使用配电网工程有关费用的指导意见》第五条项目评审的范围包括：地市（县）公司在配电网项目需求阶段、可研初设一体化阶段、初设复核等阶段项目评审。
第六条项目评审的内容包括：项目立项的必要性，设计方案、路径选择、技术标准、取费标准的合理性，防冰防风等差异化设计落实情况，典型设计、标准物料的应用情况，设计成果的完整性和规范性等。
第七条项目评审的方式（一）线上评审通过PMS项目需求管理系统和标准化设计管理系统进行常态化抽查；（二）线下评审通过集中评审会方式对批次计划项目进行集中评审；第八条集中评审参会人员（一）县公司评审参会人员：发建部、运检部、网改办及供电所相关人员；评审专家；设计院项目负责人、设计人员及技经人员。
河南省电力公司城市配电网建设改造隐蔽工程管理规范资料【范本模板】
附件6河南省电力公司城市配电网建设改造隐蔽工程管理规范一、配网隐蔽工程内容隐蔽工程一般指能够被下一道工序所覆盖的工程。
隐蔽工程包括五种:地基验槽、砌筑、地下砼结构、地下防水防腐、钢筋隐蔽工程。
配网工程中所涉及的隐蔽工程如下：(一)电缆沟道工程：涉及到地基验槽、砌筑等工程.对于直埋或导管敷设电缆工程，需填写《土方开挖及地基验槽隐蔽工程验收记录》（附表1）。
对于砖砌电缆沟工程，需填写《土方开挖及地基验槽隐蔽工程验收记录》(附表1）和《砖砌电缆沟砌筑分项工程质量验收记录》（附表2)。
(二）箱变、环网柜、分接箱基础工程:涉及到地基验槽、地下砼结构、砌筑等工程。
对于一般采用砖砌基础的工程，需填写《土方开挖及地基验槽隐蔽工程质量验收记录》（附表1)和《箱变、环网柜基础砖砌体分项工程质量验收记录》(附表3）。
对于采用砼圈梁或整体砼结构作为基础时，需填写《土方开挖及地基验槽隐蔽工程质量验收记录》（附表1）和《地下砼结构隐蔽工程检查验收记录》(附— 36 —表4）。
（三)开闭所（配电所）基础工程。
对于采用予装式设备整体安装在地面基础上的开闭所工程，其基础隐蔽工程仍可按上述箱变、环网柜、分接箱基础工程填写。
对于砖砌体建筑开闭所(配电所），按有关建筑工程质量检查验收规定执行。
上述工程如有地下防水防腐处理，应填写配套的《地下防水防腐工程验收记录》（附表5)、《防水工程检验质量验收记录》（附表6），如有钢筋隐蔽工程应填写《钢筋隐蔽工程检查验收记录》（附表7），《钢筋安装分项工程质量验收记录》（附表8）.二、配网隐蔽工程验收程序施工单位在隐蔽工程施工完成前，应提前通知工地质检员准备检查.完成后，进行自检，填好上述隐蔽工程记录表。
工地质检员对隐蔽工程进行检查，无误后填报《隐蔽工程报验申请表》(见配电网建设改造工程监理实施细则中所列表格样式）通知监理工程师进行复检。
监理工程师复检提出检查意见，施工单位按意见进行整改。
再按以上程序进行复检.当监理工程师在相应的隐蔽工程记录表和《隐蔽工程报验申请表》上签字后方可进行下一道工序。
供电公司配电网建设改造工程设计评审规范和要点
供电公司配电网建设改造工程设计评审规范和要点一、引言随着经济和社会的快速发展，供电公司配电网建设改造工程日益增多。
为保障工程质量和安全，设计评审成为重要环节。
本文旨在阐述供电公司配电网建设改造工程设计评审的规范和要点。
二、设计评审规范1.法规依据：设计评审应严格遵守国家和地方相关技术标准、规范以及电力行业的相关法律法规，确保工程设计符合法律法规的要求。
2.综合要求：设计评审应从机械、电气、结构、安全等多个方面进行综合评审，确保设计方案的全面性和合理性。
3.设计标准：设计评审应参照供电行业的相关技术标准和规范，如《供电设计规范》、《电力工程设计规范》等，确保设计方案符合标准要求。
4.可行性研究：设计评审应评估设计方案的可行性，包括技术可行性、经济可行性等，确保设计方案的可行性和可实施性。
5.工程实施便利性：设计评审应评估设计方案的施工难易度，包括施工工艺、工程量等因素，确保设计方案的施工可行性和实施便利性。
6.合理性和经济性：设计评审应评估设计方案的合理性和经济性，包括初步预算、材料成本、工期等因素，以确保设计方案在合理成本范围内实施。
三、设计评审要点1.系统设计：评审应关注设计方案的系统性，包括供电网络的拓扑结构、变电站布置等，保证供电系统的完整性和稳定性。
2.设备选型：评审应关注设备选型的合理性，包括负荷容量、额定电流、电压等参数，确保设备选型符合工程需求。
3.电缆敷设：评审应关注电缆敷设方案，包括电缆材质、敷设方式等，保证电缆敷设的可靠性和安全性。
4.绝缘配合：评审应关注绝缘配合的合理性，确保配电系统在电气性能方面满足要求。
5.接地装置：评审应关注接地装置的布置和设计，确保供电系统的接地性能符合标准。
6.安全措施：评审应关注设计方案的安全措施，确保设计方案能够满足现场操作、维修和保养的要求。
7.环境保护：评审应关注设计方案对环境的影响，确保设计方案符合环境保护要求，减少对环境的污染和破坏。
典型情况下，设计评审可分为初步设计评审、施工图设计评审和竣工图设计评审三个阶段，每个阶段都需按照上述规范和要点进行评审。
福建省电力有限公司农网配电设施改造技术规范(试行)
福建省电力有限公司农网配电设施改造技术规范（试行）1 范围本技术规范规定了福建省新一轮农网改造中10kV及以下配电设施（含接户线、电表箱）规划设计审查、设备选型、安装、和工程验收的技术要求。
本技术规范适用于福建省直供直管单位、控股县公司，代管县公司参照执行。
2 引用标准新一轮农网改造中的配电工程应在遵守国家及行业相关的规划、设计、施工、验收等技术规范的基础上，执行以下文件的技术规定：《农村配网自动化典型设计规范》、《农村配网自动化典型应用模式》（国家电网科〔2010〕126号）《农村电网无功优化补偿技术导则》（Q/GDW 435— 2010）《农村电网完善工程技术要点》（国家电网农[2009]378号）《福建省农村配电网规划设计导则（试行）》（闽电发展规〔2010〕155号）《福建省电力有限公司新农村电气化村供电模式及建设规范（试行）》（闽电农〔2009〕1151号）《福建省电力公司配电工程达标投产考核办法（试行）》（闽电营销〔2009〕133号）《10kV单相变压器使用技术导则(试行)》（营配〔2009〕2号）《配电典型设计图册》（2010版）3 技术要求以下条款未提及的内容均应满足条款2中涉及的技术要求。
3.1 规划设计3.1.1改造的配电设施应按福建电网三十年重现期基本风速、覆冰密度分布图进行差异化设计；福建电网雷电密度分布图中强雷区的配电线路、设备必须考虑防雷能力（附录1、2、3）。
3.1.2对于配变基础、台架、架空线路等使用寿命在30年及以上的配电设施，应按远期规划的要求配置容量；对于变压器、开关站设备、箱式变、配电室、环网柜、柱上变、XLPE电缆等使用寿命低于30年的设施设备，则按照设施设备寿命期末的负荷水平进行规划设计。
3.1.3设备设施建成投运后，在其正常使用寿命年限内原则上应避免改造。
但因负荷增长超出原先远期预测水平或上级电网、电源规划发生较大变化等原因造成设备设施需考虑改造时，应进行技术经济专题论证。
配电网建设改造工程工程可行性研究报告内容深度规定与技术规范
配电网建设改造工程工程可行性研究报告内容深度规定
与技术规范
1.项目背景分析和目标确定：对当前配电网状况、电力需求及发展趋
势进行分析，明确建设改造项目的目标和意义。
2.项目范围和规模：确定工程建设范围，包括建设改造的区域、线路、设备等具体内容，并明确工程的规模和容量。
3.技术选型与方案设计：根据工程的实际情况，结合技术发展趋势和
经济效益，进行电网工程的技术选型与方案设计。
包括配电网的拓扑结构、架构设计、线路、变压器、开关设备等的选型和布置设计。
4.工程投资和经济效益分析：根据项目的规模和工程设计方案，编制
详细的工程投资估算，包括设备采购、施工安装、调试等费用，并进行经
济效益分析，包括投资回报率、财务内部收益率等指标。
5.社会影响与环境评估：对工程建设改造对周边社会经济和环境的影
响进行评估和分析，包括对土地使用、水资源、空气质量、噪声等方面的
影响，提出可行的环境保护和社会应对措施。
6.工程实施计划与管理：制定配电网建设改造工程的实施计划和进度
安排，包括工期，施工队伍组织，工程质量控制，安全生产和环保管理等
方面的技术规范和要求。
7.风险评估与应对策略：对工程建设和运行过程中可能出现的风险进
行评估和分析，提出相应的应对策略，包括技术、管理和金融等方面的措施。
8.技术标准和规范：根据国家和行业标准规范，确定工程实施过程中需要遵循的技术标准和规范。
包括线路设计、设备选型、施工质量要求等方面的规定。
以上仅为配电网建设改造工程工程可行性研究报告内容的一般要求，具体的深度和详细程度应根据实际项目情况和需要进行确定。
1.《配电网规划设计技术导则》(Q／GDW 1738-2012)
Q/GDW 1738 — 20121配电网:从电源侧（输电网和发电设施）接受电能，并通过配电设施就地或逐级分配给各类用户的电力网络。
年最大负荷:全年各小时整点供电负荷中的最大值。
网供负荷:网供负荷一般分电压等级计算，指同一电压等级公用变压器所供负荷。
饱和负荷:区域经济社会水平发展到一定阶段后，电力消费增长趋缓，总体上保持相对稳定（连续5年负荷增速小于2％，或电量增速小于1%），负荷呈现饱和状态，此时的负荷为该区域的饱和负荷。
负荷发展特性曲线:描述一定区域内（一般小于5km2）负荷所处的发展阶段（慢速增长初期、快速增长期以及缓慢增长饱和期）的曲线，也称为负荷发展S 型曲线。
容载比:容载比一般分电压等级计算，指某一供电区域、同一电压等级电网的公用变电设备总容量与对应的总负荷（网供负荷）的比值。
容载比一般用于评估某一供电区域内35kV 及以上电网的容量裕度，是配电网规划的宏观指标。
10kV 主干线:变电站的10kV 出线，并承担主要电力传输的线段为主干线。
供电半径:变电站供电半径指变电站供电范围的几何中心到边界的平均值。
10kV 及以下线路的供电半径指从变电站（配电变压器）低压侧出线到其供电的最远负荷点之间的线路长度。
供电可靠性:配电网向用户持续供电的能力。
N-1停运:a ）110～35kV 电网中一台变压器或一条线路故障或计划退出运行。
B)10kV 线路中一个分段（包括架空线路的一个分段，电缆线路的一个环网单元或一段电缆进线本体）故障或计划退出运行。
N-1-1停运:110～35kV 电网中一台变压器或一条线路计划停运情况下，同级电网中相关联的另一台变压器或一条线路因故障退出运行。
供电安全水平:配电网在运行中承受故障扰动（如失去元件或发生短路故障）的能力，其评价指标是某种停运条件下（通常指N-1或N-1-1停运后）的供电恢复容量和供电恢复时间.负荷组:指由单个或多个供电点构成的集合。
组负荷:指负荷组的最大负荷。
国网供电公司新建住宅配电工程建设技术规范
国网供电公司新建住宅配电工程建设技术规1 围本规规定了10千伏及以下新建住宅配电工程项目建设工程技术规的术语和定义、供配电建设原则、供配电方式及设计、设备选型、施工安装及验收。
本规适用于市规划区围新建居住区住宅供配电设施建设，改建居住区供配电设施建设可参照执行。
2 规性引用文件下列文件中的条款通过本标准的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50052 供配电系统设计规GB 50053 《10千伏及以下变电所设计规》GB 50054 《低压配电设计规》JGJ/T16 民用建筑电气设计规DL/T448 电能计量装置技术管理规程DL/T825 电能计量装置安装接线规则DL/T599 《城市中低压配电网改造技术导则》GB 4208 外壳防护等级（IP 代码）DL/T5221 《城市电力电缆线路设计技术规定》DL/T698 低压电力用户集中抄表系统技术条件国家电网公司业扩工程技术导则国家电网公司配电网工程典型设计（2013年版）国家电网公司380/220V配电网工程典型设计（2014年版）省电力公司《城市中低压配电网改造技术细则》省电力公司文件豫电运维【2012】1287号3 术语和定义国家标准、行业标准及下列术语和定义适用于本规。
3.1 供电方案电力供应的具体实施计划。
供电方案包括：供电方式，负荷分级，供电电源位置，出线方式，供电线路敷设，供电回路数、走径、跨越，电能计量方式，电能质量及无功补偿，电能信息采集装置，重要负荷，保安电源配置，调度通信及自动化，非线性负荷治理，产权分界等容。
3.2 配置系数指配置变压器的容量（千伏安）或低压配电干线馈送容量（千伏安）与居住区低压用电负荷（千瓦）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。
电网规划设计技术原则(配网部分)
（2）单条线路合理分段，相邻线路“手拉手”，保 证主干线上每段线路双向受电，并提高互供能力。
（3）单条线路合理分段，逐步实现相邻线路“手拉 手”。
5.5.4 中压电缆配电网络接线原则
中压电缆线路的接线方式一般为单环网接线、双
环网接线、双辐射接线，具体应根据用户负荷性质、 容量、路径等情况确定。
随着城市建设的不断发展在有条件的地区可逐步发展电缆网络电缆通道的建设宜与地区规划建设同步实2城市繁华地区架空线路的入地改造应纳入城市建设总体规划入地电缆工程应与市政道路等建设同步实施应本着谁主张谁出资的原则入地后的供电规模和供电功能不低于原设计水平并考虑远期的发展
电网规划设计技术原则 (配网部分)
浙江省电力公司设计工作管理办公室 二〇〇九年九月
成双环网。
（3）双辐射接线方式是指自一个变电站、或一个开 关站的中压不同母线引出双回线路，形成双辐射供电 方式。
5.5.5 中压开关站接线
5.5.5.1 双辐射进线开关站
每座开关站由上一级变电站或其它开关站送来2回电缆进 线，每回进线负荷率不超过50%，中压侧接线一般设置两段 单母线，但网架接线需要，或作为中压主干幅射线的联络， 也可设置母分开关。出线宜小于12回。
7.5.2 低压配电线路
7.5.2.1 低压配电网应实行分区供电的原则，低压线路应有明 确的供电范围，一般不宜跨街区供电。
7.5.2.2 低压配电网应结构简单、安全可靠，一般采用树枝放 射式结构。必要时相邻低压电源之间可装设联络开关，以提高
运行灵活性。 7.5.2.3 低压架空导线主干线路宜选用150mm2～185mm2，分 支线路宜选用70mm2～95mm2。低压电缆主干线路宜选用 150mm2～185mm2，分支线路宜选用95mm2～120mm2。
中低压配电网建设及改造技术原则
中低压配电网建立与改造技术原则一总则1.1为使城市中低压电网的规划、设计、建立、改造规*化和标准化，保证中低压电网平安稳定运行，提高供电可靠性，到达优化电网构造、保证电能质量、降低电网损耗，提高电网经济性和劳动生产率的目标，满足用电负荷不断增长的需要，建立与**直辖市国民经济开展相适应的现代化城市中低压电网，特制定本技术原则。
1.2鉴于供电的重要性，为满足城市建立和开展的需要，结合本市中低压电网的实际和开展，依据国家和国家电力公司的有关法规和标准，参照国内外大城市电网的先进供电经历，提出满足本市供电要求的相应规定，用以指导编制城市中低压电力网建立与改造工作。
1.3本技术原则中未做出规定的内容，应按照颁发的"城市电力网规划设计导则"、"城市中低压配电网改造技术导则"等有关规定执行。
1.4本技术原则适用于本城市中低压电网的建立与改造。
本技术原则的解释权属市电力公司。
二一般技术原则2.1本技术原则以实现市电力公司2010年城网供电可靠率、线损率指标为改造目的，结合改造地区的实际情况，开闭所,配电房以及电缆沟的土建以中期规划〔10年—20年〕为改造目标。
10KV、380V 配电网的网络则以2010年负荷开展情况为改造目标。
当负荷密度增大到一定水平时，可另敷新线路或插入新的变电站，网架构造根本保持不变。
变电站局部2.1.1.1.变电站10KV侧主接线方式：宜采用单母线分段。
2.1.1.2.变电站10KV侧短路电流的控制：在不考虑主变10KV侧并列运行情况下，应将短路容量控制在25KA以内。
中性点接地方式：当10KV系统电容电流IC<10A时采用中性点不接地系统，当IC≥10A时，采用中性点经消弧线圈接地。
2.1.2.１０ＫＶ配电网城市配电网应以城市道路为依托，每一条主干道至少应留有一条架空线路走廊，主干道和次干道均应有电缆敷设位置。
即：预留电缆沟、排管或隧道位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX供电公司配电网建设改造工程设计技术规范(征求意见稿)第一章总则第一条为加强公司配电网建设改造工程设计管理，进一步提升配电网设计质量，严格落实设计技术原则、标准化设计和设计深度规定，实现配电网建设精准投资，依据公司管理要求，特制订本导则。
第二条配电网工程设计应执行国家、行业、企业配电网设计相关规程规范，满足《国家电网公司配电网规划设计导则》以及《XXXX省电力公司关于印发中低压配电网规划建设改造指导意见的通知》相关要求。
第三条配电网工程设计应采用专业成套设计软件和概（预）算编制软件，从技术手段上来规范和提高设计质量及工作效率。
概预算定额及取费标准执行中电联2016版20kV及以下配电网工程概预算定额及取费标准。
第二章项目立项第四条项目立项应在网格化规划的基础上，依据项目需求，结合电网发展，运行以及用户报装需求等方面存在的问题开展。
配电网项目分为7种类型：1.解决“低电压”项目。
主要解决运行中存在的用户低电压问题，对于成片低电压应分析10kV线路供电半径、负荷情况、电压降计算，优先采取缩短10kV线路供电半径或加装10kV线路调压器措施。
对于台区低电压应分析原因，供电半径过长导致低电压的优先采取调整变压器位置缩短低压供电半径方式解决，台区负荷大引起低电压的优先采取新增台区布点，分割供电、缩短供电半径方式解决；2.解决重（过）载项目。
主要解决台区及线路重过载问题，台区重过载优先采用新增台区布点方式解决，10千伏线路重过载应结合网格化规划，优化区域电网结构。
3.消除安全隐患项目。
主要解决电网运行中存在的安全隐患，设计方案可采取绝缘化改造，更换线路路径，更换有安全隐患设备等。
4.解决供电卡口项目。
主要解决10kV线路及低压线路供电卡口等问题，主要采取增大导体线径，更换卡口设备等方式，特殊情况可采取新建线路，台区等方式。
5.满足新增负荷供电。
主要解决新增负荷接入问题，现有电网裕度充足的优先采用调整相关线路或台区负荷方式解决，现有电网裕度不足的可新增线路或台区。
6.加强网架结构项目。
主要解决现有10kV网架不合理、转供能力不足、复杂联络等问题；解决方案应依据网格化规划目标网架逐步、逐年实施。
7.变电站配套项目。
主要解决新建变电站10kV配套送出问题，设计方案应结合配网网格化规划成果，便于向目标网架过渡及负荷切改，变电站出站口通道应依据变电站规划出线回路数一次建成并适当预留避免后期规划调整造成的廊道不足。
第三章设计方案第五条配网工程设计应依据地区配电网规划开展，结合电网运行存在问题及用电负荷发展需求制定方案。
对于已完成网格化规划的区域，必须以供电单元为设计单元，遵循网格化规划方案。
同时要统筹供电单元内中压、低压各类需求，开展可研初设一体化设计。
D类供电区域10千伏线路项目，应以2022年目标网架为引领，结合生产运行需求，从方便运行维护及减少线路迂回方面优化线路路径，以新建线路为主制定项目方案。
第六条设计方案应执行《XXXX省电力公司关于印发配电网工程典型设计（2016版）模块方案及柱上变压器台典型设计的通知》（鄂电司运检〔2016〕18号），部分特殊区域采用差异化设计。
第七条设计方案及物料选型应满足配电自动化相关要求。
物料选型应遵循“适度超前、一步到位”的原则，在杆塔强度、线缆截面等参数上以大代小、减少中间参数。
所选物料应在XX 公司最新配电网工程标准物料库（2018版）中，避免采用非标物料。
第四章设计收资第八条设计方案制定前应先开展设计收资工作，设计收资应尽可能全面具体主要包含电网规划，电网运行现状基础数据，线路及台区图纸，线路相关通道情况（交叉跨越情况，水文地理情况），线路路径及站房站址协议等，并根据项目类型不同有所侧重：1.解决“低电压”项目。
收集系统电压监测数据，用户侧电压测量数据，台区系统及地理接线图以及对应10kV线路供电半径，负荷情况等。
2.解决重（过）载项目。
收集线路、配变发生重（过）载时间、次数、线路负载率等信息（系统监测数据）。
3.消除安全隐患项目。
收集线路、配变存在安全隐患类型、地点等，并进行现场拍照。
4.解决供电卡口项目。
收集线路以及配变线径、负荷等现状信息。
5.满足新增负荷供电。
收集新增负荷容量、负荷性质、所在区域、周边电网现状、电网容量裕度等。
6.加强网架结构项目。
收集该区域配电网规划，目标网架及逐年过渡方案，线路现状，分段数等。
7.变电站配套项目。
收集变电站投产时间、投产规模、出线供电区，该区域及相关区域配电网规划，变电站10千伏高压室平面，电气设备参数，变电站出站电缆通道等信息。
第五章设计标准第九条网架结构1.架空线路：主要采用“手拉手”接线方式，每回线路设置3分段；D类区域可采用单辐射接线方式。
2.电缆线路：主要采用单环网接线方式，在双电源用户较为集中的地区，按双环式结构设计。
3.低压线路主要采用单辐射方式供电。
第十条10千伏线路1.线路型式：10kV线路一般采用架空线路，在市政规划需要入地的区域采用电缆线路。
2.线路通道：在规划区（XX城区及各县市城区）内沿规划道路，在非规划区域应尽量沿各级公路建设，同时兼顾线路供电半径及负荷需求。
3.供电半径：B类区(XX中心城区)不大于3公里，C类区(XX 城郊及各县市城区)不大于5公里，D类区(其他区域)不大于15公里。
4.架空及混合线路分段数：单馈线主要采用三分段方式（二台分段开关），每组单联络线路采用六分段方式（四台分段开关，1台联络开关），电缆线路依据负荷情况可采用多分段方式，每段线路装建容量不宜大于3000千伏安。
5.导线选型：架空线路主要采用架空绝缘导线，档距超过80米、小于120米区域可采用带钢芯架空绝缘导线；山区覆冰严重、档距超过120米区域采用裸导线；规划要求电缆入地的区域采用铜导体电缆。
6.导线截面：根据线路负荷及电压校核选择。
C类及以上区域推荐主干线采用240mm²截面，分支采用150-240mm²截面，支线及变压器引线采用70mm²截面；D类区域推荐主干线采用150mm²截面，分支采用70-150mm²截面，支线及变压器引线采用50mm²截面。
电缆线路主干线采用400mm²截面，分支采用240mm²截面，支线采用120mm²截面，变压器引线采用70mm²截面。
7.杆塔选型：城区及各乡镇镇区10千伏线路主要采用15米水泥单杆，农村区域可采用12米单杆，山区线路根据需要可采用水泥双杆（门型杆）、铁塔或复合材料电杆。
电杆梢径依据使用环境及受力情况选择。
所有φ190梢径杆型选用非预应力电杆，运输及电杆组立便捷区域采用整根杆，交通困难区域可采用法兰组装电杆。
耐张及转角杆可选用非预应力电杆、部分预应力电杆或钢管杆；组装杆应采用法兰组装，不采用焊接组装杆。
8.杆塔位置选择：尽量选择便于施工、便于协调杆位，同时兼顾线路转角及分支接线，避免电杆位于居民房屋正门口、水塘、河滩等位置，尽量避免位于农田；沿各级公路架设的线路应满足公路部门对杆塔位置的要求（乡道5米，县道10米，省道15米，国道为20米，高速为50米）。
9.柱上开关设备配置：主线开关设备按照线路分段要求，同时考虑供电负荷分配设置，供电负荷应均匀分布于线路每个分段；大型分支（分支线路超过2公里或装接配变超过5台）应在线路首端安装分支开关，如线路长度过大或负荷较多（装建容量超过3000千伏安），可增加分支分段开关，每段长度不大于3公里。
10.柱上开关设备选型：主线及大型分支线（变压器超过6台）开关设备主要选择真空断路器，部分较小支线可采用跌落式熔断器。
联络及分段柱上开关设备宜配置双侧隔离开关、双侧电压互感器。
联络开关、分段开关及大型分支开关具备自动化功能（自动化设备宜与柱上断路器一并采购选用一二次融合柱上断路器）。
11.线路防雷接地：柱上开关设备，电缆终端应配置避雷器；架空绝缘导线应配置放电间隙（带间隙避雷器），多雷区域每2基电杆安装1组，其他区域可根据情况每3至5基电杆安装1组。
所有柱上开关设备外壳、避雷器、放电间隙应接地。
12.绝缘子：直线杆选用线路柱式瓷绝缘子（R12.5ET125N），耐张绝缘子选用盘型悬式瓷绝缘子（U70B 型，两片），山区线路可根据实际情况选用高强度绝缘子。
13.金具：线路金具选用典型设计及标准物料。
绝缘线路线夹、避雷器接头、导线等裸露点加装绝缘罩。
14.电缆及附件选型：10千伏电缆应选用阻燃铠装电缆，阻燃等级为C级，电缆终端宜采用冷缩式电缆终端头，依据使用场合选用户外式或户内式，上杆塔处选用户外式，户内或设备内选用户内式，环网柜，环网箱，箱式变侧设备自带电缆附件不应重复计列；电缆对接宜采用冷缩式电缆中间头。
15.电缆通道建设：电缆应优先采用排管敷设方式。
排管应优先选用开挖排管布设方案，少量无法进行明挖施工的可采用非开挖拉管、顶管布设方案；排管管材及非开挖拉管宜采用MPP 管。
16.电缆通道规模：电缆管孔规模应综合考虑该区域终期线路规划，同时预留2至3回备用及通风管，城区电缆通道设计时应同步设计通信线路通道。
无电缆廊道规划区域依据城市道路等级快速路、主干路、次干路、支路四个等级，其中快速路按照双侧布置，每侧9+2规模设置，主干道按照单侧12+2 规模设置，次干道按照单侧9+2设置，支路按照单侧6+2设置。
变电站出口区域按照三个方向16+2设置或四个方向12+2设置。
17.电缆井设置：电缆直线井不宜超过50米设置1个，电缆通道超过6回区域每300米左右设置三通井便于环网箱等电缆设备安装；道路路口应设置三通井或四通井便于与其他道路电缆通道对接，沿道路单侧布置的电缆通道两个路口中间应设置三通井并预留过路管（设置标准推荐300米设置1座三通井）。
18.电缆线路户外环网箱配置：户外环网箱依据负荷需求及现场环境设置，单回线路宜按照500米至1公里每台配置，负荷集中区域可安置300米至500米每台配置，环网箱位置应接近负荷中心，同时综合考虑现场环境及协调因素。
19.环网箱选型：环网箱宜选用SF6充气式户外环网箱，主干线及大型分支线选用2进4出类型，部分支线采用2进2出类型，进线采用负荷开关柜，出线采用断路器柜。
所有环网箱内开关采用电动操作机构，含PT，关键节点选用自动化一二次融合环网箱。
20.开闭所接线：开闭所主要采用单母线分段或单母线不分段接线方式（设置2回进线），部分负荷集中区域可采用双母线接线方式（需设置4回进线）。
21.开闭所建筑：采用单层建筑，高度不小于4米，坡屋顶，设置不少于2个门，其中设备进出门尺寸不小于2.1米（宽）×2.4米（高），开闭所建筑长宽依据设备数量及排列方式确定，尺寸确定除考虑开关柜外，还应考虑自动化终端设备，直流电源，环境监控调节系统尺寸（每台自动化终端占用1面高压柜空间，直流电源装置占用3面高压柜空间，环境监控调节系统占用1面高压柜空间），还应预留至少2至4面高压柜位置。
