fc光纤接头尺寸参数

fc光纤接头尺寸参数

FC光纤接头尺寸参数一、概述F C光纤接头是一种常用的光纤连接器,用于连接光纤设备和光纤线缆。

了解FC光纤接头的尺寸参数对于光纤网络的设计和维护至关重要。

本文将介绍F C光纤接头的尺寸参数,包括外部尺寸、内部结构和常见规格。

二、外部尺寸F C光纤接头的外部尺寸通常由其连接器外壳的长度和直径表示。

常见的F C光纤接头外壳长度为38.48mm。

接头的直径一般为约10.80mm。

这些尺寸参数可以确保F C光纤接头与其他设备和连接器的兼容性。

三、内部结构F C光纤接头的内部结构包括插芯、套筒和螺纹连接部分。

插芯是用于连接光纤和传输光信号的关键部件,其长度为2.5m m。

套筒则用于保护插芯,并提供插拔的稳定性。

螺纹连接部分用于固定接头,确保连接的牢固性和稳定性。

四、常见规格F C光纤接头的常见规格包括FC/P C、FC/UP C和FC/A PC。

这些规格主要区别在插芯的形状和光的传输效果上。

1.FC/P C:P C表示Ph y si ca lC on ta ct,即物理接触型。

该类型的插芯表面处于光滑状态,能提供较好的连接l os s和反射损耗(R et ur nL os s)性能,适用于一般光纤传输需求。

2.FC/U PC:U PC表示U lt ra Ph ys ic al Co n ta ct,即超物理接触型。

该类型插芯在表面经过精细加工,能提供更低的光损耗和更高的反射损耗性能,适用于对传输质量有较高要求的场景,如光通信和传感。

3.FC/A PC:A PC表示A ng le dP hy si cal C on ta ct,即倾斜物理接触型。

该类型插芯在表面倾斜加工,能进一步减少反射损耗,提供更佳的光传输性能。

适用于对反射损耗要求极高的应用,如有源设备间的连接。

五、总结本文介绍了F C光纤接头的尺寸参数,其中外部尺寸包括长度和直径,内部结构包括插芯、套筒和螺纹连接部分,常见规格包括F C/P C、F C/U PC和F C/AP C。

光纤接头类型大全

光纤接头类型大全

光纤接头类型大全光纤连接器是通用的无源器件,对于同一类型的光纤连接器,一般都可以任意组合使用、并可以重复多次使用,由此而导入的附加损耗一般都在小于0.2dB的范围内。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。

SFP模块接LC 光纤连接器,而GBIC接的是SC光纤光纤连接器。

下面我们对通信网络中的各种光纤连接器进行详细说明,同时也为大家展示一些平时极少接触到的光纤连接器。

PC/UPC/APC光纤截面光纤接头的截面应该分为PC、UPC、APC,这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的,而APC的光纤微球型端面与陶瓷体的端面是成8º斜角的。

生活中,我们常常被客户要求中的pc/upc/apc光纤跳线所迷惑,通俗的说pc跳线可以理解为网络级跳线,upc/apc理解为电信级跳线。

其区别在于他们的连接器头部的做工和跳线损耗,upc/apc跳线做工精细、损耗小。

PC指的是紧密接触(physical contact),同样是紧密接触,根据回波损耗的不同,连接器分为PC, SPC,UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号)。

不同的连接器原则上不能混接,但PC, SPC和UPC 的光纤端面都是平面的,差别在磨的质量,所以,PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

APC则完全不同,它的端面被磨成一个8度角,就是减少反射,其工业标准的回波损耗为-60dB。

APC连接器只能与APC相连接。

由于APC的结构与 PC完全不同,如果用法兰盘将这两种连接器连接,就会损坏连接器的光纤端面。

常见光纤跳线接口类型简介

常见光纤跳线接口类型简介

光纤跳线(又称光纤连接器),通过将光缆两端都装上连接器接头,连接设备和光纤布线链路;一端装有插头则称为尾纤。

光纤连接器在网络布线中应用广泛,一定程度上也影响着整个光传输系统的可靠性及其他各项性能。

下面对几种常用的光纤连接器进行详细的说明:1.LC 型光纤跳线:连接SFP 模块的连接器,接头与SC 相似,但较SC 较小,它采用操作方便的模块化插孔(RJ)闩锁,插针和套筒的尺寸为1.25mm,是普通SC、FC 所用尺寸的一半。

连接SFP光模块,常用于路由器,一定程度上可提高光纤配线架中光纤连接器的密度。

2.SC 型光纤跳线:SC 的英文全称有时记做"Square Connector",因为它的外壳呈矩形,紧固方式为插拔销闩式,不须旋转。

它是TIA-568-A 标准化的连接器,但初期由于价格昂贵(ST 价格的两倍)而没有被广泛使用。

不同于ST/FC,SC 型光纤跳线是一种插拔式的设备,常作为连接GBIC 光模块的连接器,性能优异而逐渐被广泛使用。

(路由器交换机上用的最多)常见光纤跳线接口类型简介3.FC型光纤跳线:FC是Ferrule Connector的缩写,表明其外部加强件是采用金属套,紧固方式为螺丝扣。

FC是单模网络中最常见的连接设备之一。

它同样也采用2.5毫米的卡套,但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。

一般在ODF侧采用(配线架上用的最多),具有牢靠、防灰尘等优点。

目前在多数应用中FC已经被SC和LC连接器替代。

4.ST型光纤跳线:ST的英文全称记做"Stab&Twist",即先插入,后拧紧。

它外壳呈圆形,紧固方式为螺丝扣,芯外露。

插头插入后旋转半周有一卡口固定。

是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。

(对于10Base-F连接来说,连接器通常是ST类型。

常用于光纤配线架)5.MT-RJ型光纤跳线:收发一体的方形光纤连接器,一头双纤收发一体。

光纤各种接头及配件介绍

光纤各种接头及配件介绍

Tips
光纤的分类
光纤直径单模为9μm,多模为50μm 项目 传输距离 数据传输速率 线缆直径 光源 信号损耗 接入难度 成本 单模光纤 长 高 小 激光 小 较难 高
单模光纤只能传输一个传播模式;多模光纤能传 输多个传播模式
多模光纤 短 低 大 发光二级管 大 较易 低
Tips
光纤的应用
利用光导纤维进行的 通信叫光纤通信 通信 应用
FC
圆头螺口
金属
安装时需先对准卡口 后旋紧,密度高时, 安装不方便 容易折断 国内应用不是很广泛
ST MT-RJ
圆头卡口 卡接式方型,体积 与电话插头相当 滑扣
金属 工程塑料
安装方便 体积小,一头双纤,收发 一体,插入损耗低
E2000
ESON
FC和SC接头是最为常见的接头类型 工程塑料 带弹簧闸门保护,插针不


配件介绍
跳纤 光纤连接器
尾纤盒
光缆接头盒
跳纤
LC/PC-LC/PC
ST/PC-SC/PC
ST/PC-FC/PC
SC/PC-SC/PC
SC/PC-LC/PC
FC/PC-FC/PC
跳纤一般是跳接光纤的简称。即一根光纤的两端都已有了接头。 设备到ODF、尾纤盒,面板到面板经常用到。 根据不同的需要,有FC-FC,SC-SC,FC-SC,SC-LC等等
法兰盘
法兰盘图示
FC/APC
FC/PC
SC/APC
SC/PC
SC/PC双芯
SC/APC双芯
LC/UPC
LC/UPC双芯
ST/PC
LC/UPC(SC)双芯
FC/PC-大D
FC/PC-小D
MU/UPC

光纤接头标准

光纤接头标准

光纤接头标准光纤接头是用于连接光纤之间的重要组件,其质量和性能对于保证光纤传输的稳定和可靠至关重要。

为了确保光纤接头的互操作性和兼容性,国际标准化组织(ISO)和国际电工委员会(IEC)制定了一系列的光纤接头标准。

本文将对光纤接头标准进行介绍和解读。

一、光纤接头标准的分类光纤接头标准可以根据其用途和特点进行分类,常见的光纤接头标准包括SC、LC、FC、ST等。

这些标准主要针对光纤连接器的结构、尺寸、连接方式等方面进行了规定。

例如,SC接头是一种常用的光纤连接器,其标准由EIA/TIA-568制定,其特点是连接方便、稳定可靠。

LC接头是一种小型化光纤连接器,其标准由IEC 61754制定,其特点是体积小、插拔方便。

不同的光纤接头标准适用于不同的应用场景,用户可以根据实际需求选择合适的光纤接头。

二、光纤接头标准的尺寸规范光纤接头的尺寸规范是确保光纤接头互换性和兼容性的重要因素。

光纤接头标准对接头的外径、内径、长度等尺寸进行了规定,以保证不同厂家生产的光纤接头能够互相连接。

例如,SC接头的外径为2.5mm,插入损耗小于0.3dB,而LC接头的外径为1.25mm,插入损耗小于0.2dB。

标准化的尺寸规范可以确保光纤接头的互操作性,降低光纤传输中的损耗。

三、光纤接头标准的连接方式光纤接头的连接方式对于光纤传输的质量和稳定性具有重要影响。

光纤接头标准对于连接方式进行了规定,主要有PC(Physical Contact)、UPC(Ultra Physical Contact)和APC(Angle Physical Contact)等。

PC连接方式是最常见的连接方式,其特点是接触面直接相连,插入损耗较小。

UPC连接方式在PC的基础上进行了优化,通过精密研磨和涂层处理,进一步降低了插入损耗。

APC连接方式则通过斜面设计,使光线以一定角度反射,能够有效降低回波损耗。

不同的连接方式适用于不同的应用场景,用户可以根据实际需求选择合适的光纤接头连接方式。

光纤常用接头类型介绍

光纤常用接头类型介绍

光纤常用接头类型介绍此主题相关图片如下:上图中均为光连接器,常见的是FC(俗称圆头)、SC(俗称方头)和LC。

FC型又分为FC/FC和FC/PC(APC)型,前一个FC 是Ferrule Connector 的缩写,表明其外部加强件是采用金属套,紧固方式为螺丝扣;后面的FC 表明接头的对接方式为平面对接,PC 是Physical Connection 的缩写,表明其对接端面是物理接触,即端面呈凸面拱型结构,APC和PC类似,但采用了特殊的研磨方式,PC是球面,APC是斜8度球面,指标要比PC好些。

目前电信网常用的是FC/PC型,FC/APC多用于有线电视系统。

一般写成FC或PC均是指FC/PC光连接器。

SC型其外壳采用模塑工艺,用铸模玻璃纤维塑料制成,呈矩型;插头套管(也称插针)由精密陶瓷制成,耦合套筒为金属开缝套管结构,其结构尺寸与FC 型相同,端面处理采用PC 或APC 型研磨方式;紧固方式是采用插拔销闩式,不需旋转头。

常用于在数据工程中使用。

一般SC型均指SC/PC。

LC光纤连接器采用模块化插孔(RJ)机理制成。

其所采用的插针和套桶的尺寸是普通SC,FC 等尺寸的一半。

LC常见于通信设备的高密度的光接口板上。

此主题相关图片如下:上图是各种光连接器与之对应的适配器,也称法兰盘,用在ODF架上,供光纤连接。

FC/PC 和SC法兰盘一般价格在10-15元/个左右。

此主题相关图片如下:该图为FC/PC型光纤跳纤(非正规叫法是双头尾纤),英文名为PATCH CORD即两头带光纤连接器的软光纤,用于设备至ODF架的连接以及ODF架之间的跳接。

光跳线颜色为黄色,表示单模跳纤。

此主题相关图片如下:该图为MTRJ-SC型光纤跳纤,光跳线颜色为橙色,表示多模跳纤。

另外,还有用于光缆成端的尾纤,英文名为PIGTAIL CORD,一端与光缆熔接,一端固定在ODF上。

在生产中,为了便于测试,均生产为跳纤,即两头均有光纤连接器,施工时,从中间剪断,一根跳纤即成了两根尾纤。

光纤连接器接头介绍

光纤连接器接头介绍

光纤连接器接头介绍1. FC接头:FC(Fiber Connector)是一种常用的光纤连接器接头,它采用螺纹固定的结构,具有插拔次数多、连接可靠性高的特点,适用于长距离传输。

它在无源设备和光模块间连接时,常使用光缆连接线缆。

2. SC接头:SC(Subscriber Connector)是一种常用的光纤连接器接头,它采用直插式结构,具有体积小、插拔方便的特点,适用于密集布线。

它在数据机房和光模块间连接时,一般使用多模光缆或单模光缆。

3. ST接头:ST(Straight Tip)是一种较早期的光纤连接器接头,它采用圆形外壳和圆形插扣的结构,具有连接可靠、适用于粗光纤的特点。

它在局域网和多模光缆的连接中应用较多。

4. LC接头:LC(Lucent Connector)是一种小型化光纤连接器接头,它采用一个附加的SN (Subscriber Network) 板和引导组件,具有体积小、插拔方便的特点,适用于高密度布线。

它在数据中心和网线连接中应用广泛。

5. MU接头:MU(Miniature Unit)是一种小型化光纤连接器接头,它采用一个直插式结构,与SC相似,但尺寸更小。

它适用于高密度布线,尤其用于机架上的光模块连接。

6. MT-RJ接头:MT-RJ(Mechanical Transfer Registered Jack)是一种小型化光纤连接器接头,它采用一个联接插座和连接器组,具有体积更小、密集度更高的特点。

它适合于集成电路和板间互连。

除了上述常见的光纤连接器接头外,还有一些特殊类型的光纤连接器接头,如MPO/MTP接头、LX.5接头等,它们适用于特定的应用场景,具有更高的传输速率和更高的密度。

在选择光纤连接器接头时,需根据具体应用需求进行选型。

若需要长距离传输且希望连接可靠,可选择FC接头;若需要高密度布线,可选择LC接头;若需要小型化和高密度布线,可选择MU接头或MT-RJ接头。

总之,光纤连接器接头是光纤通信中不可或缺的组件,它具有多种类型,适用于不同的应用场景。

光纤连接器接头

光纤连接器接头
光纤连接器接头
ห้องสมุดไป่ตู้
1. LC到LC的,LC就是路由器常用的SFP,mini GBIC所插的线头: 2. FC转SC,FC一端插光纤不线架,SC一端就是Catalyst也好,其它也好上面的GBIC所插线缆: 3. ST到FC,对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤布线架: 4. SC到SC两头都是GBIC的: 5. SC到LC,一头GBIC,另一头Mini-GBIC: 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似,较SC接头小一些。 “FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。 连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等,具体的外观参见下图 此主题相关图片如下: “/”后面表明光纤接头截面工艺,即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。 “UPC”的衰耗比“P

各种光纤接口类型介绍

各种光纤接口类型介绍

各种光纤接口类型介绍光纤接头:FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔;GBIC(Giga Bitrate Interface Converter)使用的光纤接口多为SC或ST型SFP(Mini GBIC)小型封装GBIC,使用的光纤接口为LC型使用的光纤:单模:L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些。

“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。

连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等。

“/”后面表明光纤接头截面工艺,即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。

“SC”表示尾纤接头型号为SC接头,业界传输设备侧光接口一般用用SC接头,SC接头是工程塑料的,具有耐高温,不容易氧化优点;ODF侧光接口一般用FC接头,FC是金属接头,但ODF不会有高温问题,同时金属接头的可插拔次数比塑料要多,维护ODF尾纤比光板尾纤要多。

其它常见的接头型号为:ST、DIN 、FDDI。

“PC”表示光纤接头截面工艺,PC是最普遍的。

在广电和早期的CATV中应用较多的是APC型号。

尾纤头采用了带倾角的端面,斜度一般看不出来,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回。

ST、SC、FC光纤接头图解

ST、SC、FC光纤接头图解

ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定,缺点是容易折断;SC连接头直接插拔,使用很方便,缺点是容易掉出来;FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。

SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明:① FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。

(对于10Base-F连接来说,连接器通常是ST类型。

常用于光纤配线架)④ LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤ MT-RJ:收发一体的方形光纤连接器,一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。

光纤接口大全

光纤接口大全

-- 光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤? 在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下? “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似,较SC接头小一些。

“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。

? 连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等,具体的外观参见下图? /”后面表明光纤接头截面工艺,即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。

“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标。

? 另外,在广电和早期的CATV中应用较多的是“APC”型号,其尾纤头采用了带倾角的端面,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面,此时虽然能量很小但由于模拟信号是无法彻底消除噪声的,所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号,表现在画面上就是重影。

qbh光纤接头结构的解析

qbh光纤接头结构的解析

qbh光纤接头结构的解析qbh光纤接头是一种常见的光纤连接器,它具有特定的结构和功能,用于连接光纤和光纤设备。

在本文中,我们将深入解析qbh光纤接头的结构和工作原理,以及它在光通信中的应用和优势。

1. 结构解析:qbh光纤接头通常由以下几个部分组成:1.1 光纤连接体:光纤连接体是qbh光纤接头的核心部分,主要负责保持光纤和光纤设备之间的连接。

它通常采用金属或塑料材料,具有耐磨损、高强度和稳定性的特点。

1.2 光纤套管:光纤套管是用于保护光纤的管状结构,通常由陶瓷或金属材料制成。

它的作用是提供额外的保护,防止光纤受到损坏或折断。

1.3 准直透镜:准直透镜是一种光学元件,用于调整和集束光纤中的光束,以便能够更有效地传输光信号。

它通过改变光线的传输角度来实现准直和聚焦的功能。

1.4 光纤连接辅助装置:qbh光纤接头还可能包括一些辅助装置,如光纤连接保持器、密封圈等。

这些装置的作用是确保接头的稳定性和可靠性。

2. 工作原理:qbh光纤接头的工作原理基于光纤传输中的全内反射原理。

当光信号从一根光纤传输到另一根光纤时,它需要经过光纤接头进行连接。

接头的结构和材料能够使光信号在传输过程中保持稳定和高质量。

当光信号进入光纤连接体时,它会通过准直透镜的调整,被正确地集束和聚焦。

然后光信号在光纤连接体内全内反射,沿着光纤的轴线传输。

光信号到达另一端的光纤连接体,再经过类似的过程,传输到目标设备。

3. 应用和优势:qbh光纤接头在光通信领域具有广泛的应用和多个优势:3.1 高可靠性:qbh光纤接头具有结构稳定、连接可靠的特点,能够在各种环境条件下保持良好的光信号传输质量。

3.2 高传输效率:光纤接头的准直透镜和优质材料能够使光信号在传输过程中减少损耗,提高传输效率和传输距离。

3.3 灵活性:qbh光纤接头可以与不同类型的光纤和设备兼容,能够适用于各种光通信系统和应用场景。

3.4 容易安装和维护:光纤接头的结构设计使其易于安装和维护,能够简化光纤连接的过程,并降低维护成本。

常见光纤连接器介绍(PDF)

常见光纤连接器介绍(PDF)

1.光纤接头各种符号的定义:1)FC:常见的圆形,带螺纹光纤接头2)ST:卡接时式圆形光纤接头3)SC:方形光纤接头4)PC:微凸球面研磨抛光5)APC:呈 8 度角并作微凸球面研磨抛光2.常见光纤连接器:1)FC/FC: 前一个FC 是Ferrule Connector 的缩写,表明其外部加强件是采用金属套,紧固方式为螺丝扣;后一个FC 表明接头的对接方式为平面对接。

光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗较为困难。

2)FC/PC:前一个FC 是Ferrule Connector 的缩写。

PC 是PhysicalConnection 的缩写,表明其对接端面是物理接触,即端面呈凸面拱型结构。

如图:3)SC/PC:其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸和 FC型完全相同, 其中插针的端面多采用 PC 或 APC 型研磨方式;紧固方式是采用插拔销闩式, 不需旋转。

此类连接器插拔操作方便,插入损耗波动小,抗压强度较高,安装密 度高。

如:4)ST/PC:ST 型光纤跳线由两个高精度金属连接器和光缆组成。

连接器外部件为 精密金属件,包含推拉旋转式卡口卡紧机构。

此类连接器插拔操作方便,插入损 耗波动小,抗压强度较高。

如:5)FC/APC:光纤活动连接器的端面接触方式有多种方式,即 PC、UPC、APC 等 方式。

APC 光纤跳线即斜 8 度;研磨用插芯((Angled PC Optical Connectors)这 是精工技研发明的插芯形状,被认定为世界标准。

可以配上 FC、SC、LC 等等 外部件。

相比较 UPC或 PC 型,有较低的插入损耗和高的回波损耗。

如:6)LC/PC:LC 型连接器是著名 Bell(贝尔)研究所研究开发出来的,采用操作方 便的模块化插孔(RJ)闩锁机理制成。

如:7)SC/APC:光纤活动连接器的端面接触方式有多种方式,即 PC、UPC、APC 等 方式。

光纤各种接头及配件介绍

光纤各种接头及配件介绍

连接损耗造成光 衰,严重时造成 链路不通。可使 用光功率计测试
➢常因结构不精密、环境不清洁、 接插不彻底,造成接触不良,导致 插入损耗增大 ➢光纤传输损耗 1310: 0.35dB/km 1550: 0.23dB/km
8
结论
➢ 应选择结构精密、插入损耗小、反射损耗大的光连接器, FC/APC或SC/APC
MTRJ/UPC
ST/FC
FC/SC
ST/SC
➢对接2个光纤接头使用的适配器,称法兰盘,也有人称为耦合器
➢根据需要选择对应的法兰盘,
➢翌日常用的有FC/PC、SC/PC
法兰
➢图示仅为法兰盘种类的一部分
盘连 接图
2021/3/10
12
光纤终端盒
简介
光纤尾纤盒是尾纤与终端的连接设备,具有光纤固定、熔接功能,始终接光纤 的作用。光纤尾纤盒主要用于外线光缆光纤与设备尾纤之间的接续与存储可以 壁挂和落地安装使用。翌日目前使用的尾纤盒外观为盒体,采用冷轧钢板制造。
易磨损、污染
双 滑扣
工程塑料
安装方便
2021/3/10
容易折断 国内应用不是很广泛
国内应用不是很广泛 应用少
ST接口常用于 10Base-F
光纤到桌面的应 用,MT-RJ接口常 用于千兆接口
高密度的千兆光 接口板上
企业系统连接, 墙壁插座
5
PC、UPC和APC的区别
➢ 平型(PC)接头
➢非接触、常用于多模 ➢特征黑色、蓝色、白色 ➢连接损耗〈0.3dB ➢反射损耗〉-14dB
安装时需先对准卡口 后旋紧,密度高时, 安装不方便
FC接口通常用于 100Base-FX(逐渐 淘汰)
ST
圆头卡口

几种常见的光纤接头(ST,SC,LC,FC)和适配器教学提纲

几种常见的光纤接头(ST,SC,LC,FC)和适配器教学提纲

几种常见的光纤接头(S T,S C,L C,F C)和适配器一、几种常见的光纤接头(ST,SC,LC,FC)FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)SC型光纤连接器:连接GBIC光模块或普通光纤收发器的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。

(路由器交换机上用的最多)ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。

(对于10Base-F 连接来说,连接器通常是ST类型。

常用于光纤配线架)LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)二、光纤适配器PC、APC和UPC区别实验室常见的光纤接头主要有FC/PC和FC/APC两种。

这里的FC指的是ferrule contactor,是钢制的金属套筒(光纤连接器与电缆连接器的一个区别就是金属质地,电缆连接器多采用铜质,为的是导电性好;而光纤连接器没有导电一说,另外铜既软又贵还生锈)。

对于都是金属的连接器而已,常忽略这两个缩写。

如FC/PC我们可以约定俗成称为PC,而APC则指的是FC/APC。

PC指的是紧密接触(physical contact),同样是紧密接触,根据回波损耗的不同,连接器分为PC, SPC,UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号)。

不同的连接器原则上不能混接,但PC, SPC和UPC的光纤端面都是平面的,差别在磨的质量,所以,PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

ST、SC、LC、FC接头区别全面

ST、SC、LC、FC接头区别全面

ST、SC、FC、LC光纤接头区别2012-03-14 22:28:19| 分类:默认分类| 标签:|举报|字号大中小订阅gbic是光接口,可以理解是插光纤的接口,有可能是cisco专有的接口类型;fc、sc、st并不是单、双模的意思,mm多模,sm单模;fc、sc、st是光纤的三种接头类型,也就是光纤的头子,目前见到cisco 的gbic都要接sc接头。

fc和st是圆头,st是方头;至于lc么,是光纤头的一种类型,和其它的不同,可以认为是定义光纤未端是突出来的还是凹进去的一种标准。

简介:ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定,缺点是容易折断;SC连接头直接插拔,使用很方便,缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定,缺点是容易折断;SC连接头直接插拔,使用很方便,缺点是容易掉出来;FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。

SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明:①FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。

光纤光缆接头产品知识介绍

光纤光缆接头产品知识介绍

产品知识介绍一、光纤活动连接器简介:1、介绍:在安装任何光纤系统时,都必须考虑以低损耗的方法把光纤或光缆相互连接起来,以实现光链路的接续。

光纤链路的接续,可以分为永久性和活动性的两种。

永久性的接续,大多采用熔接法;活动性的接续,一般采用活动连接器来实现。

2、定义:俗称活接头,一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件,已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中,是目前使用数量最多的光无源器件3、构成:两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分:主要是玻璃,易折断2、光纤的结构光纤结构纤芯(俗称光斑)包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构:光纤+保护层保护层:一种只有套管,另一种是套管、纺纶、外皮。

①套管:一般为PVC材料,在涂覆层外面②纺纶:英文为“Aramid Yarns”,起保护和抗拉作用③外皮:一般为PVC、PA、LSZH(LSOH)材料,我公司使用的是低烟无卤的LSZH(LSOH)材料。

4、光缆的种类:3.1根据光缆的外径,我公司常用产品分为两大类①直径为1.6mm以上的,有芳纶和外皮,用来做跳线。

分为单芯和双芯及带外护套三种②直径为0.9 mm,无纺纶和外皮,只有0.9mm套管(俗称900um),用来作尾线。

3.2根据光纤与套管间的松紧程度分为松套与紧套两类,主要体现在,光纤与900 um套管是否粘接,若粘接住,即光纤不能在套管内活动,则为紧套结构光缆,若不粘接,即光纤能在套管内活动,则为松套结构光缆。

套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模(SM )和多模(MM ),0.9mm 的尾纤SM 通常为黄色,MM 50/125um 为橙色,62.5/125um 为兰色,但不同的客户也可以有不同的要求,如法国客户要求50/125um 为灰色,而62.5/125um 则为橙色。

几种常见的光纤接头(ST,SC,LC,FC)以及PC、APC和UPC的区别

几种常见的光纤接头(ST,SC,LC,FC)以及PC、APC和UPC的区别

几种常见的光纤接头(ST,SC,LC,FC)以及PC、APC和UPC的区别一、几种常见的光纤接头(ST,SC,LC,FC)FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多) SC型光纤连接器:连接GBIC光模块或普通光纤收发器的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。

(路由器交换机上用的最多)ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。

(对于10Base-F连接来说,连接器通常是ST类型。

常用于光纤配线架)LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。

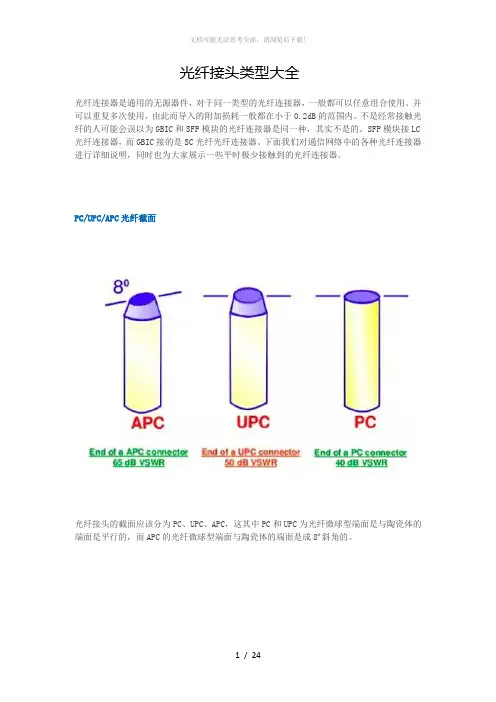

(路由器常用)光纤适配器PC、APC和UPC区别二、实验室常见的光纤接头主要有FC/PC和FC/APC两种。

这里的FC指的是ferrule contactor,是钢制的金属套筒(光纤连接器与电缆连接器的一个区别就是金属质地,电缆连接器多采用铜质,为的是导电性好;而光纤连接器没有导电一说,另外铜既软又贵还生锈)。

对于都是金属的连接器而已,常忽略这两个缩写。

如FC/PC我们可以约定俗成称为PC,而APC则指的是FC/APC。

PC指的是紧密接触(physical contact),同样是紧密接触,根据回波损耗的不同,连接器分为PC, SPC,UPC 和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号)。

不同的连接器原则上不能混接,但PC, SPC和UPC的光纤端面都是平面的,差别在磨的质量,所以,PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ST单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头,用以实现光路活动连接;一端装有插头则称为尾纤。

单模光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC、UPC、APC 型。

应用 Applications1)光纤通信系统Optic-fiber Communication Systems2)光纤接入网Optic-fiber Accesss Networks3)局域网LAN4)光纤传感器Optic-fiber Sensors5)光纤数据传输Optic-fiber Data Communications6)光纤CATV Optic-fiber CATV7)测试设备Test Equipments光纤类型Fiber Type Corning SMF-28TM,9/125umFC单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头,用以实现光路活动连接;一端装有插头则称为尾纤。

单模光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC、UPC、APC型。

应用 Applications1)光纤通信系统Optic-fiber Communication Systems2)光纤接入网Optic-fiber Accesss Networks3)局域网LAN4)光纤传感器Optic-fiber Sensors5)光纤数据传输Optic-fiber Data Communications6)光纤CATV Optic-fiber CATV7)测试设备Test Equipments特点 Features1)插入损耗低Low linsertion Loss2)回波损耗大High Retum Loss3)温度稳定性高Easily lnstalled High Temperature Stability4)重复性好Good Repeatity5)互换性能好High Exchangeability快速以太网光纤收发器产品说明书光纤连接器(又称跳线)是光缆两端连接器插头,用以实现光路活动连接;一端装有插头则称为尾纤。

单模光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC、UPC、APC 型。

应用 Applications1)光纤通信系统Optic-fiber Communication Systems2)光纤接入网 Optic-fiber Accesss Networks3)局域网LAN4)光纤传感器Optic-fiber Sensors5)光纤数据传输Optic-fiber Data Communications6)光纤CATV Optic-fiber CATV7)测试设备Test Equipments特点 Features1)插入损耗低Low linsertion Loss2)回波损耗大High Retum Loss3)温度稳定性高Easily lnstalled High Temperature Stability4)重复性好Good Repeatity5)互换性能好High Exchangeability光纤类型Fiber Type Corning SMF-28TM,9/125umMU型连接器产品说明书MU型连接器一种为了适应器件小型化和高密度布线的需要而产生的一种小型的单芯连接器,由于采用的插头直径为1.25mm,因此从插头到安装尺寸都减小了一半,所以光纤连接器在光缆配件架中密度大为提高。

是一种在光配线回上广泛采用的新型连接器。

应用 Applications1)电信系统Telecom Systems2)广域网WAN3)局域网 LAN4)光纤CATV Optic-fiber CATV5)光电系统Optoelectronic hybrid interconnection system6)测试设备Test Equipments特点 Features1)采用1.25mm插芯技术Connector design uses 1.25mm ceramics2)布线密度高High Density3)插入损耗小Low Insertion loss4)回波损耗大High Return LossLC型连接器产品说明书LC型连接器一种为了满足客户对连接器小型化,高密度连接的要求而开发的一种新型连接器。

它压缩了整个面板、墙板及配线箱所需的空间,使其占的空间只相当于传统ST 和SC连接器的一半。

应用 Applications1)电信和数据通讯Telecom and Datecom Equipment2)广域网WAN3)局域网LAN4)设备终端Optic-fiber CATV特点 Features1)体积小,尺寸精度高Small Size, High Precision2)1.25mm陶瓷插芯Zirconia 1.25mm ceramics ferrule3)插入损耗低Low Insertion loss4)回波损耗高High Return LossFC SC ST Multi-mode Patch Cords型连接器多模光纤连接器产品说明书多模光纤连接器是用于多模光缆两端连接器插头,用以实现多模光缆活动连接;一端装有插头则称为尾纤。

多模光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC 型。

应用 Applications1)光纤通信系统Optic-fiber Communication Systems2)光纤接入网Optic-fiber Accesss Networks3)局域网LAN4)光纤传感器Optic-fiber Sensors5)光纤数据传输Optic-fiber Data Communications特点 Features1)插入损耗低Low linsertion Loss2)温度稳定性高Easily lnstalled High Temperature Stability3)重复性好Good Repeatity4)互换性能好High ExchangeabilityMT-RJ Sing-mode(Multi-mode)Patch CordsMT-RJ光纤连接器产品说明书为了满足广大用户对小型是、低成本、使用简便的光纤连接产品日益增长的需求而开发的一种小型连接器--MT-RJ系列产品。

它压缩了整个网络中设备、面板、墙板及配线箱所需的空间,使其占有的空间只相当于传统ST和SC连接器的一半,从而提高了经济适用性。

特别适合光纤到桌面的应用。

应用 Applications1)前端设备 Premise Infrastuructures2)局域网LAN3)设备终端Device Termination4)通讯网络Telecommunication Networks特点 Features1)尺寸小,布线密度高Small Size and High Density2)结构简单、易于拔插Easy Connection and Disconnection3)新型MT陶瓷插芯MT ceramics ferrule4)回波损耗高High Return LossRibbon Fan-out Optical Cable Patch Cords带状光纤连接器产品说明书带状光纤连接器是用于带状光缆尾端连接器插头,用以实现带状光缆活动连接。

带状光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC、UPC、APC型。

应用 Applications1)ODF ODF2)光纤通信系统 Optic-fiber Communication Systems3)光纤接入网 Optic-fiber Accesss Networks4)计算机网络Computer Networks5)测试设备 Test Equipments特点 Features1)插入损耗低Low linsertion Loss2)回波损耗大High Retum Loss3)温度稳定性高Easily lnstalled High Temperature Stability4)重复性好Good Repeatity5)互换性能好High ExchangeabilityBunched Optical Fiber Fan-out Path cords束状光纤连接器产品说明书束状光纤连接器是用于束状光缆尾端连接器插头,用以实现束状光缆活动连接。

束状光纤连接器接头连接类型有FC、SC、ST;端面接触方式有PC、UPC、APC型。

应用 Applications1)ODF ODF2)光纤通信系统 Optic-fiber Communication Systems3)光纤接入网 Optic-fiber Accesss Networks4)计算机网络Computer Networks5)测试设备 Test Equipments特点 Features1)插入损耗低Low linsertion Loss2)回波损耗大High Retum Loss3)温度稳定性高Easily lnstalled High Temperature Stability4)重复性好Good Repeatity5)互换性能好High Exchangeability防水尾缆组件防水尾缆组件产品说明书防水尾缆组件是用于连接光缆尾端的连接器插头,用以实现与室外的光接收机活动连接。

防水尾缆组件的连接类型有FC、SC;端面接触方式有APC型。

应用 Applications1)光纤通信系统 Optic-fiber Communication Systems2)光纤CATV Optic-fiber CATV3)主光缆与接收机连接Connecting with Bacdbone Optical Cable And Rx特点 Features1)性能可靠,通用性好High Performance2)抗拉耐腐蚀High tensile Strength: Antietched3)施工方便Easily lnstalled。
