CorelDraw地图文字注释技巧及集中特殊图形的画

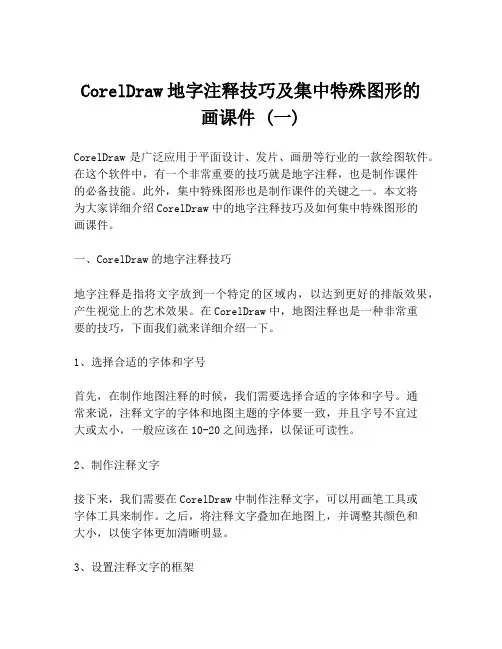

CorelDraw地字注释技巧及集中特殊图形的画课件 (一)
CorelDraw地字注释技巧及集中特殊图形的画课件 (一)CorelDraw是广泛应用于平面设计、发片、画册等行业的一款绘图软件。
在这个软件中，有一个非常重要的技巧就是地字注释，也是制作课件的必备技能。
此外，集中特殊图形也是制作课件的关键之一。
本文将为大家详细介绍CorelDraw中的地字注释技巧及如何集中特殊图形的画课件。
一、CorelDraw的地字注释技巧地字注释是指将文字放到一个特定的区域内，以达到更好的排版效果，产生视觉上的艺术效果。
在CorelDraw中，地图注释也是一种非常重要的技巧，下面我们就来详细介绍一下。
1、选择合适的字体和字号首先，在制作地图注释的时候，我们需要选择合适的字体和字号。
通常来说，注释文字的字体和地图主题的字体要一致，并且字号不宜过大或太小，一般应该在10-20之间选择，以保证可读性。
2、制作注释文字接下来，我们需要在CorelDraw中制作注释文字，可以用画笔工具或字体工具来制作。
之后，将注释文字叠加在地图上，并调整其颜色和大小，以使字体更加清晰明显。
3、设置注释文字的框架为注释文字设置框架非常重要，它可以使注释文字更加顺眼、美观。
在CorelDraw中，既可以用直线工具来绘制框架，也可以用形状工具来绘制较为复杂的框架。
4、微调注释文字的位置最后，我们需要微调注释文字的位置，使得注释文字在地图上的位置更加合适、美观，从而达到更好的视觉效果。
二、集中特殊图形的画课件除了地图注释之外，制作课件时集中特殊图形也是非常重要的。
下面，我们来分享一些制作课件时集中特殊图形的实用技巧：1、把关键的图形和文字放在中心位置在制作课件时，我们需要将关键的图形和文字放在页面的中心位置，这样可以使得整个课件更加醒目、引人注目。
2、利用背景色的对比度当我们集中特殊图形时，一定要利用背景色的对比度。
如果背景色是白色，那么我们可以用黑色的图形或文字来吸引眼球，相反，如果背景色是黑色，那么我们可以用白色的图形或文字来突出重点。
coreldraw绘制地图
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在标注区块的时候也是这样改变文字的颜色的，当轮廓色填充为无色时字会变的细一点。如下图：
⑥、CorelDraw的常用快捷键：
同时选中按住Shift再进行选择，选中完成放开Shift键。
按住Ctrl绘制多边形可画出正多边形（圆就可画出正圆，线可画出水平或垂直的直线。）
这时要修改线的弧度有两种方法：
①、在选中该曲线的状态下左键双击该曲线，就可进入曲线的编辑状态了。
②、改变工具，在选中该曲线时，工具应该是选择工具。这时只要在工具栏选择形状工具就可以曲线的编辑状态了。
选中你要修改的线段的其中一个端点
单击 后会出现如下蓝色箭头，移动蓝色箭头即可改变曲线的幅度。
在线上添加端点：要想在线上添加端点只需要在如上的状态下在线上左键双击你想添加点的位置就可以添加端点了。（注：如果是在已转换成曲线的线段上添加端点，添加的端点是圆滑曲线这时线段状态栏会如下图显示，为了方便线段弧度的修改要让这个添加的节点从圆滑节点变换成尖突节点，方法：在选中这个节点的状态下左键单击 ，就可将节点转换成尖突节点了。）
属性栏更改
更改后效果
同上输入3.0km和4.5km，调整到相应位置。最后标注效果如下图：
辐射圈绘制完成
⑤、文字属性修改：
字体和大小在前面几个点都说了。
文字颜色的修改：
未改变文字（选中状态）
改变轮廓色（在右边颜色窗口用鼠标左键单击预选择的颜色）
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在要改变图形颜色、线段等的颜色是这个方法（当图形群组Ctrl+G了之后必须进行拆分Ctrl+U才能进行如下操作。）
CorelDRAW地图制图(一)
菜单的使用
CorelDRAW X3 简体中文版的菜单 栏包括：文件、编 辑、查看、版面、 排列、效果、位图、 文本、工具、窗口 和帮助。 单击每一类的按 钮都会弹出下拉菜 单。
工具栏的使用
工具栏位于菜单栏的下方。 CorelDRAW X3 还提供了其 他工具栏。选择【工具】/ 【选项】命令或【工具】/ 【自定义】命令，可以弹出 “选项”对话框，单击展开 【自定义】菜单，单击【命 令栏】。则可以在右边命令 栏里面选择所要显示的工具 栏，单击【确定】即可。
主要内容
1 3 5
CorelDRAW界面和工具总览
2 4
C o r e l D R AW 的 基 本 操 作
CorelDRAW绘图的工艺程序 面 的 绘 制 和 颜 色 填 充
线的绘制方法和线的编辑
居 民 地 的 绘 制
6 8
10
7
9 11
境界线及其色带的绘制方法
几 种 特 殊 图 形 的 画 法
泊坞窗
泊坞窗列表帮助用户有效地利用界面空间和快捷 的操作相关功能。在泊坞窗选项中，选择打开某一 个泊坞窗，就打开了某一个控制面板，用户可以设 置显示或隐藏具有不同功能的控制面板，这将会给 操作带来极大的方便。 CorelDRAW X3中的泊坞窗包含了多种控制面板， 设计过程中的各种工具都可以调用这些泊坞窗，调 用这些面板的方法非常简单，具体步骤如下：选择 【窗口】→【泊坞窗】命令，在弹出【泊坞窗】列 表中选定相应的泊坞窗命令即可。
自定义操作界面
通过定制自己 的操作界面（工具 栏），即可以避免 一些不常用的选项 按钮占用过多的屏 幕空间，又可以使 用操作简便快速， 增加工作效果。
形状工具移动到常用工具栏中
工具箱
CorelDRAW地图制图教程
原图扫描 • 注意成图比例尺和扫描分辨率
• 建立新的绘图文件，并设定各种绘图参数
建立文件 • 建立绘图图层
• 原图制图范围的确定
原图处理 • 原图色彩的确定
绘图
• 要素绘制，图廓线，接边和整饬
CorelDRAW初识 CorelDRAW基本操作 CorelDRAW制图的工艺 CorelDRAW地图制图相关应用 参考书籍： 姚兴海《CorelDRAW地图制图》，中图出版社 何宗宜 《计算机地图制图》，测绘出版社
对象的绘制、编辑。 群组、解散群组。 组合、打散。 对象的堆积次序。
锁定和解锁对象。
物件管理员 工具->物件管理员 或 窗口->泊坞窗口->对象管理器
对象管理器相当于地图 的图层管理。 普通地形图：居民地、地貌 植被、河流、道路、境界
变形
安排->变形 或 窗口->泊坞窗口->变形
把等高线地形的分层设色当作多层面的颜色填充。 分层绘制，从高程低的往高程高的逐级绘制。 绘的线要接头形成面。 根据要求设置不同的颜色。
跟踪行政区边界。 互动式轮廓图工具->设置参数（向外，级数，距离） 打散->复制中间线，组合后填色。
文字->将文字填入路径->输入文字。 用造型工具调整文字间距。
利用线之间的压盖。 由于上面的线宽小于下面的线宽，从而产生边界效 果
线型->其他，打开 【编辑线条样式】 对话框。 通过设置点线之间的间隔，绘制不同的境界线。 省界（一线两点）、省辖市界（两线一点）、县市 界（一线一点）、乡镇界（两线两点）
cdr标注技巧
cdr标注技巧【原创实用版3篇】篇1 目录1.CDR 标注技巧概述2.标注工具与设置3.文字标注技巧4.形状标注技巧5.图表标注技巧6.颜色与样式设置7.CDR 标注技巧的实际应用篇1正文【CDR 标注技巧概述】CDR（CorelDRAW）是一款专业的矢量图形设计软件，广泛应用于图形设计、排版、制图等领域。
在 CDR 中，标注技巧对于提高设计效果和效率具有重要意义。
本文将为您介绍一些实用的 CDR 标注技巧，帮助您更好地掌握标注方法。
【标注工具与设置】在 CDR 中，我们可以使用“文本工具”和“形状工具”进行标注。
为保证标注效果，首先需要对工具进行合适的设置。
1.选择“文本工具”，在工具栏中找到“设置文本格式”按钮，可以调整字体、字号、颜色等属性。
2.选择“形状工具”，在工具栏中找到“设置形状格式”按钮，可以调整形状的大小、颜色、线条粗细等属性。
【文字标注技巧】在 CDR 中进行文字标注时，可以运用以下技巧：1.使用合适的字体：根据设计需求选择合适的字体，以增强设计的美感和可读性。
2.设置文本格式：通过设置字体、字号、颜色等属性，使文字更具层次感和视觉冲击力。
3.使用段落格式：对文字进行排版，使其更加整齐美观。
【形状标注技巧】在 CDR 中进行形状标注时，可以运用以下技巧：1.绘制精确形状：使用“形状工具”绘制所需的形状，可以通过调整节点、控制手柄等方法，绘制出精确的形状。
2.应用渐变填充：为形状设置渐变填充，可以使设计更加丰富多彩。
3.使用透明度：适当调整形状的透明度，可以使设计更具层次感。
【图表标注技巧】在 CDR 中制作图表时，可以运用以下技巧：1.使用图表工具：利用 CDR 自带的图表工具，快速创建各种图表。
2.设置图表属性：根据需求调整图表的颜色、样式等属性，使其与设计风格保持一致。
3.添加注释：在图表中添加文字注释，以提高图表的可读性。
【颜色与样式设置】合理的颜色与样式设置可以使标注更加美观和专业：1.采用统一的颜色搭配：保持设计的整体风格一致，避免使用过多的颜色。
11CorelDraw文字和图形的特殊效果及位图编辑
➢ 输入文字后拷贝，并将拷贝字从原地移开放在旁边作投影字备用； ➢ 确定主体字的颜色，并以此为根据将拷贝字改成投影色的字； ➢ 将投影字和主体字叠加，并使之和主体字按用户所设定的方向错
开一定的距离； ➢ 确定主体字和投影字的排列顺序，即主体字在前面，投影字在后
面； ➢ 满意后将它们群组就形成了投影效果； ➢ 为了显示投影效果，常常将投影字置于填充色之上，使之产生三
个颜色层，也可三层文字叠加，在原来基础上再增加一层迎光面， 这样投影效果会更强。
文字、图形的特殊效果
阴影效果 用交互式阴影工具可以专门制作图形的阴影效果。
➢ 输入文字； ➢ 激活交“互式阴影工具”； ➢ 将光标移到文字上，按住鼠标左键向任意方向拖拉，
➢ 选中对象单击“效果”菜单里的“添加透视点” 命令，这时对象将被一个矩形选择所包围，在 框的每个角上有一个节点；
➢ 拖动角上的节点便产生透视效果；
文字、图形的特殊效果
立体效果
➢ 立体化卷帘窗 ➢ 立体化操作过程 ➢ 立体图形的色彩填充 ➢ 立体图形的斜面 ➢ 立体化文本
文字、图形的特殊效果
用拷贝叠加法制作投影效果
文字、图形的特殊效果
位图效果 在将图形转为位图格式后，也可以产生多 种特殊效果。从“位图”菜单打开下拉式 子菜单，子菜单里有多种选项，每个大选 项里又有下一级弹出式子菜单，选中其中 任何一项都能产生特殊效果。当然，不一 定所有的效果都适用一个位图，有的效果 用在图形上可能会更好。
位图编辑
位图背景去底（掩膜） 位图总是以矩形形式存在的，因此在图形 或图像上输入位图图案或地形晕渲图时， 会出现一个矩形的白色背景遮住一部分图 形对象，“位图颜色遮罩”功能能够使白 色的背景变成透明，使得被它遮盖的那部 分图形或图像重新显示出来。
城市地图CorelDraw制图
城市地图CorelDraw制图南京市测绘勘察研究院 姚兴海【摘要】 CorelDraw软件是基于Window s平台上的向量绘图工具,过去一直是广告设计的专用软件,近年来我国地图出版部门也开始使用。
在城市规划和测绘部门推广应用CorelDAW软件同样具有很大实用意义和经济意义。
【关键词】 CorelDraw 图层 贝赛线绘图 我国城市规划和城市测绘部门普遍使用的制图软件是Auto CAD、MapCAD、M apInfo等,事实上,CorelDraw软件也同样适用于城市专题制图。
其友好的用户界面、卓越的图形和文字编辑功能,给所有使用过CorelDraw中文版的用户留下了极其深刻的印象。
本文介绍了CorelDr aw8绘制城市专题地图的方法。
一 作业程序和绘图技巧1 工作底图的建立(1)图形扫描:和M apCAD等绘图软件矢量化工作一样,首先需建立工作底图,即将编绘原图扫描成*.T if格式的栅格位图,文件过大,必须压缩。
原图扫描前需在适当地方绘出直线比例尺,以省去编图过程中图形缩放而导致需要进行比例尺的推算工作。
(2)图形导入:图形文件可以直接导入CorelDraw文档窗口,压缩图形文件必须先释放存入硬盘后再导入。
(3)确定制图范围:方法有三种, 扫描前裁去图廓外内容; 扫描后用Photosho p 图像软件Imag e菜单中的Crop裁剪功能裁去图廓外内容;用CorelDr aw工具框里的矩形工具框出制图范围,这种方法最为方便,而且留有扩充余地。
(4)工作底图的设色:工作底图可以是彩色图,也可以是单色图。
彩色图的优点是创建新图形时有分色和文字、符号注记位置的依据,但最好事先对彩色图进行颜色处理,以便作业。
颜色处理有两种办法:一是在Photoshop图像软件里对彩色图进行淡化(Imag e-Adjust-Level);二是利用Co relDraw“效果”弹出菜单的“彩色调整”命令进行换色。
单色图一般以淡棕色或灰色为宜,彩色图转换成灰图的办法是,利用CorelDraw “位图”弹出菜单里“转换为”灰图的命令;也27可以用Photoshop软件的Im ag e-M ode-Crayscale命令。
在CorelDraw绘图技巧
在CorelDraw绘图技巧CorelDraw是一款功能强大的矢量绘图软件，广泛应用于平面设计、插画、标志设计等领域。
下面将介绍一些在CorelDraw中的绘图技巧，帮助你更好地利用这款软件。
1.使用网格和对齐工具：在绘图时，使用网格和对齐工具可以帮助你更准确地布局和对齐对象。
你可以在“视图”菜单中选择“网格和对齐”，启用网格和对齐工具，并设置网格的大小和间距。
对齐工具可以帮助你将对象水平、垂直或居中对齐。
3. 使用形状工具：CorelDraw提供了多种形状工具，如矩形工具、椭圆工具、多边形工具等。
你可以使用这些工具绘制基本形状，并通过调整节点来调整形状的大小和形状。
你还可以使用形状工具创建自定义形状，如星形、箭头等。
4. 使用填充和描边：CorelDraw提供了多种填充和描边效果，可以帮助你美化绘图。
你可以在属性栏中选择填充和描边的颜色、样式和效果，并应用到对象上。
你还可以使用渐变填充和纹理填充等高级效果，使绘图更加丰富多样。
5. 使用变换工具：CorelDraw提供了多种变换工具，如旋转、缩放、倾斜等，可以帮助你对对象进行各种变换。
你可以选择对象，然后在属性栏中输入旋转角度、缩放比例等数值，或者直接使用鼠标拖动对象进行变换。
6. 使用文本工具：CorelDraw提供了强大的文本工具，可以帮助你添加文本和排版。
你可以使用文本工具创建文本框，并输入文字内容。
通过调整文本框的大小和位置，你可以对文字进行布局。
你还可以选择不同的字体、字号和样式，并应用到文本上。
7. 使用特效和滤镜：CorelDraw提供了多种特效和滤镜效果，可以帮助你给绘图添加特殊效果。
你可以在“效果”菜单中选择“特效”或“滤镜”，并选择不同的效果进行应用。
如模糊效果、描边效果、光影效果等。
8. 使用绘图工具：除了基本的形状工具，CorelDraw还提供了绘图工具，如铅笔工具、画笔工具、曲线工具等。
你可以使用这些工具绘制自由曲线、手绘效果等。
第四章 CorelDRAW地图制图基础
第四章 CorelDRAW地图制图基础
CorelDRAW简介 CorelDRAW 的基本操作 CorelDRAW地图制图工艺流程
线划的制作和编辑 线宽、线型和线颜色的设置
面的绘制和颜色填充
——数字地图制图
§4-1 CorelDRAW简介——界面
——数字地图制图
§4-1 CorelDRAW简介——界面
在屏幕上最先绘制的物件总是在排在最后面，最后绘制的物件总是在 最前面。
物件的排列次序是指同一图层而言的。在计算机地图制图中除了使用 图层功能外，也经常会通过调整物件的排列顺序，来处理地图地物要 素的前后关系。
物件的排序功能可以从“排列”菜单里的“顺序’子菜单中调出。灵 活利用这七种不同方式来改变同一图层地图地物要素的排列次序，就 能很好地解决同一图层地图地物要素的前后关系。
——数字地图制图
§4-2 CorelDRAW的基本操作——选取对象
要选中对象，常用三种方法： 第一种是用工具箱中的“挑选工具”单击选中对象。 第二种是用选取框选择物件。从工具箱中选择“选取工具”，围绕想
要选择的物件单击拖动边框。
选取工具在对象上单击选 取
用选取框在对象上单击选取
——数字地图制图
物件拆分后虽然可以成为独立物件，但不能恢复原来的状 态，不仅改变了原来的堆积顺序，而且颜色也不能恢复。
——数字地图制图
§4-2 CorelDRAW的基本操作——对象的群组与取消组合
“排列”菜单里的结合与拆分命令
“排列”菜单里的结合与拆分命令
——数字地图制图
§4-2 CorelDRAW的基本操作——物件的排列顺序
导入格式之一，没有输入和输出限制。 pdf 格式——pdf 是Adobe Portable Document文件格式。 psd 格式——psd 是Photoshop的位图格式。 tif 格式——tif 是位图的基本格式，是 CorelDraw 最畅通的位图导入
第二讲 制图软件使用基础-CorelDRAW文字注记课件
地图文字注记技巧
• 开放路径注记法
选中对象后从“文本格式化”里选择“使文本适配路径” 按钮，出现起始记号，这时用户可以敲注文字，文字便 自动沿着对象排列； 选中文字和对象后出现沿路径注记属性状态栏，此时就 可以通过状态栏里的各种属性的选择来调整文字位置、 间距、字向和字形等等。
• 沿路径注记的文字间距调整
095班地图学原理课程设计实习
CorelDRAW
地图文字注记技巧 闭合路径文字注记
• 左斜体和耸肩文字的制作
• 文字符号的解体和重新组合
地图文字注记技巧
• 字距的调整
一种方法是用空格键来调整，而且只能沿一个方向调整， 以一个字符大小为单位； 一种是字距调整法，它可以沿注记物体的方向变化，进 行多向调整，而且还可以根据需要，任意调整字距大小。
地图文字注记技巧
用字距调整法调整字距的操作方法：
用形状工具单击字符后，即可看见在字符串的左右 侧出现了两个箭头； 用鼠标拖拉箭头，字距逐渐变大，水平方向字符串 拖右侧的右向箭头，垂直方向字符串拖右侧的下箭 头； 字向旋转后箭头位置不变，同样可以调整字距。
地图文字注记技巧
• 沿路径注记法 该法不仅适用于线型符号的绘制，同时也适合地图 中有方向变化的地名注记。沿路径注记，其文字 可以沿着对象路径放置，文字和路径像是粘在一 起，路径改动，其文字也跟着动，两者关系保持 不变，可以说是一种非常神奇的功能，对于路名 注记、水系注记和一些形状不规则的地物注记十 分有用。沿路径注记法又分开放路径和闭合路径 两种。
文字重新组合
用户根据需要，选择相应的部首或笔划后，结合变形功能重 新组成一个新的单字。
单击形状工具后再单击文字，这时在文字两端出现两个 箭头，用户只要拖住右侧的一个箭头往右方向拉字距就 会越拉越大。
巧用CorelDRAW绘地图
巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。
因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。
普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。
在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。
注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。
对于注记、符号等一般性要素，CorelDRAW与其他软件类似。
本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。
公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。
具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。
两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。
同理，只需将底层线条编辑成虚线即可制作规划公路。
与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。
城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。
陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。
但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。
利用CorelDRAW和MAPGIS制作专题地图的技巧
总体设计及
资料 的分 析 、利 用
绘 图检 查
光栅处 理
印
在 Ｃ ｒｌ Ａ 中 ０ｅ ＤＲ Ｗ 出版 处 理 进 行 专 题 要 素 的 添加 以及 图面 效 果 的 整饰
图 １ Ｃ ｒ ｌＲＷ结 合 ￣ ＰＩ ｏ ｅＤＡ Ｇ Ｓ制作 专题 地 图流程
刷
分 色 制 版
２ ２ 关键 技术 环节 ．
算 机 制 图技术 的不 断发 展 ，在 地 图表 达 精确 性 提 升 的绘 制 。 由于 Ｍ Ｐ Ｉ Ａ Ｇ Ｓ是成 熟 的制 图软件 ，并且 己为 的 同时 ，人 们 越 来越 注 重 地 图产 品表 现 方 式 的美 观 广大 的制 图人 员所 熟知 和 掌 握 。在 利 用 Ｃ ｒ ｌＲ Ｗ ｏ ｅＤＡ 与 新颖 。与传 统 的制 图软件 相 比，Ｃ ｒ １ＲＷ界面 友 结合 Ｍ Ｐ Ｉ 进 行 专题 地 图制作 的过程 中 ，首先 ，在 ｏｅＤ Ａ ＡＧＳ
件 在 输 出 时提 供 了多种 格 式 ，但 只有 文件 扩 展 名 为 更 为 实 用 ， 即在 Ｍ Ｐ Ｉ 中生 成 ＥＳ 文 件 后 导 入 ＡＧＳ Ｐ
ｄ ｆ或 Ｐ 、Ｅ Ｓ的这三 种文 件格 式 ，可在 Ｃ ｒ ｌ Ｒ Ｗ Ｃ ｒ ｌ Ｒ Ｗ中进 行 处理 。 ｘ Ｓ Ｐ ｏ ｅＤ Ａ ｏ ｅ Ｄ Ａ 软 件 中打开 。把 Ｐ Ｓ和 Ｅ Ｓ文 件 导入 Ｃ ｒ ｌ Ｒ Ｗ软 件 ３利 用 Ｃ ｒ ＩＲＷ和 Ｍ Ｐ ｌ 作 专题地 图过 程 中应 Ｐ ｏ ｅＤ Ａ ｏ ｅＤ Ａ Ａ ＧＳ制
结合 ＭＰＩ Ａ Ｇ Ｓ制 作专题 地 图的方 法和 技巧 。
程 ，如 图 １ 示 。 所
投影变换 、 比例 尺 变 化 现 势 资 料 的补 充
利用CorelDraw来制作专题地图
一、利用CorelDraw来制作专题地图利用美术创作软件可以制作出色彩绚丽，内容生动丰富的教学地图来，但利用美术创作软件制作地图需要丰富的地理专业知识，且需要一定的美术创作功底和创意。
（一）CorelDraw在地图制作方面的特点1．CorelDraw是一款用于美术创意的软件，在艺术表现力上要远远胜于普通GIS软件创作出来的地图，使得其非常适用于教学制图。
2．CorelDraw是一款易学易用的软件，不需要专门的培训，而且使用的书籍很容易买到，易于普及。
3．CorelDraw提供了很广阔的艺术创作空间，可以用来创作教学地图，也可以用来制作丰富的图例和图片。
4．CorelDraw无法处理数据，所以利用它绘制的图表和专题地图只能是粗略的、概括的表示，很难做到精确。
（二）CorelDraw地图制作简介1．CorelDraw简介CorelDraw的界面如图5-6，主要有工具栏、编辑区、调色版、图层管理器、绘图工具参数栏等等界面与模块。
图5-6 CorelDraw基本工作界面本小节主要选取CorelDraw与地图制作密切相关的工具和菜单指令进行介绍，至于CorelDraw的其他功能就留给读者自己探索了。
2．常用的工具和命令介绍在CorelDraw中有主要用以下的一些工具进行地图的绘制：（1）（1）绘线工具组：这组工具主要用来绘制各种曲线。
其中是手绘工具，利用它可以绘制直线和任意的线条；是贝塞尔工具，利用它可以绘制非常完美的弧线。
它们的主要作用是勾绘地图的线条和区域的边界，以及地图上的线状要素。
（2）（2）节点编辑工具节点编辑根据用来选中和编辑各类线上的点，不但可以改变线的形态还可以进行线的合并等操作。
（3）（3）“图层管理”窗口作图时，不可能所有的图形和图象都集中在一个图层里，适当的分层可以易于管理，提高效率。
“图层管理”窗口可以管理任何的图层，使您的工作井井有条。
（4）“排列”菜单下的“结合”和“分离”选项这两个选项非常有用，是进行勾绘公共边界的操作时常用的命令。
CorelDRAW专题地图制作
CorelDRAW专题地图制作CorelDRAW软件的图形编辑功能灵活、方便，形式不拘一格，同时能实现图形、图像和文字的混合排列,并具有多种特效，表现形式生动，十分适合编制小幅面、内容相对简单、对数学精度要求不高的专题地图，尤其适用于城市专题图的编制。
由CorelDRAW编制的地图可以使其艺术性得到了充分展示。
CorelDRAW制作专题地图的步骤为：地理底图的制作、专题要素的制作、图片和文字添加。
下面对CorelDRAW制作专题地图的步骤进行介绍：1 地理地图制作1.1底图数据的获取利用CorelDraw软件绘制专题地图，地理底图的获得通常有以下两种方法：直接导入底图数据，没有数据可以直接利用的，可以把资料底图进行扫描,经过扫描的JPG形式存储的底图是栅格形式，需要进行矢量化。
1.2底图数据的整理和分层工作在上述底图数据的获取方法中，对于第一种方法，我们需要注意底图数据的整理和分层工作。
为了便于CorelDRAW中数据的管理与修改，在制作地理底图的过程中，应当首先对底图数据进行相应的整理，按照点、线、面进行归类,其次要特别注意各要素间的压盖顺序，确保正确无误。
最后，按照点、线、面的顺序依次导出相应的EPS文件。
需要特别强调的是，为了确保导入CorelDRAW后，点、线、面各要素层之间能够精确套合，可以在利用MAPGIS 进行底图编辑的过程中为所有工程文件添加一个共同的外框。
1.3底图数据的比例变换制作专题地图时，往往需要对现有底图数据进行比例变换，才能为专题地图所用。
地理底图编制的过程中，首先应当依据专题地图幅面大小结合所需表达内容的范围确定成图比例尺，依据比例尺的变化，在MAPGIS中对底图数据进行相应的比例变换。
最后再导出EPS文件。
1.4底图要素选取需注意的问题（1）按资格取舍的模式，即建立各要素原始数值与资格值相比较的关系式，凡达到资格者予以保留，否则自动舍去。
（2）按质量标准取舍的模式。
CorelDraw在地图制图中的应用浅谈
CorelDraw在地图制图中的应用浅谈一、前言在计算机地图制图已经普及的现代制图工艺中，制图软件是制图人员不可缺少的工具。
如MapGIS、AutoCAD、MapInfo、ArcInfo 等都是非常不错的制图软件。
但CorelDraw作为专业的绘图软件，不仅在广告设计业里风靡全球，在地图制图中也具有独特的制图功效和非凡的地图出版质量。
二、CorelDraw与制图CorelDraw是已经发展了多年的功能强大的矢量绘图软件，尤其是它卓越的图形和文字编辑处理功能，已经受到了地图制图和地图出版部门的青睐。
它不仅是一个很好的专题地图绘图软件，而且还是一个能组版并能直接输出EPS文件格式的桌面出版软件。
三、CorelDraw的制图功能1．点编辑功能CorelDraw的文字注记和编辑功能不同于专业的地图制图软件，它有自己的一套点编辑方式。
如：在专业的地图制图软件中，道路路名和水系的注记总是一个一个输入的，相当麻烦；而在CorelDraw里，则不必一个字一个字地输入，只要一个路名或几个路名以字符串的形式一次输入，执行一个“使文本适配路径”的命令就可以沿着道路或河流自动标注，且注记会随着道路或河流的方向变化而自动改变其文字的方向。
2．绘线功能绘线功能是CorelDraw软件最突出的特点，可以说功能齐全完备。
在这组功能里提供了多种各具特色的绘线工具，用户可以根据需要选择。
其中“贝赛尔曲线”工具最具特色，用它绘出的曲线非常平滑，节点很少。
熟练以后速度比绘折线要快得多，可用于扫描跟踪矢量化。
贝赛尔曲线的“节点编辑”功能非常丰富，用“节点编辑”功能可以很方便地进行一系列曲线编辑工作，如：曲线形状改动、线段连接与分割和曲线光滑与锐化等。
3．造区功能CorelDraw除了普染色填充以外，还有图案花纹填充、PostScript填充和渐变色填充等各种填充方式，大大提高了地图的表现能力。
4．特效效果功能在 CorelDraw软件中提供了大量的特殊效果的滤镜工具，如立体效果、阴影效果和变形效果等。
coreldraw绘制地图
按照上面画3.0km辐射圈的方式，画4.5km的辐射圈。
用Coreldraw绘制地图：
1、如何导入地图：
打开Coreldraw软件出现如下界面：
选择新建，建立一个新的.cdr文件。
进入如下界面
这时选择菜单栏—文件
出现如上下拉菜单。此时选择导入，单击鼠标左键会弹出如下窗口。这时就可选择地图所在位置，选中地图（.jpg）格式的图片，选中后单击窗口中的导入按钮。
②、这时的辐射圈线圈的线还是实线,辐射圈要用虚线表示,粗细为0.5mm.
在选中辐射圈的状态下,在如上图位置有如上的下拉菜单，单击如上“轮廓样式选择器”出现如上下拉菜单选择红色选框中的虚线样式。
修改完线的样式之后要修改线的粗细，在选中辐射圈的状态下在如上图位置找到轮廓宽度编辑器，单击选择0.5mm。
③、现在画的辐射圈的规格是1.5km的，接下来要画3.0km规格的。这时就要算比例了。
5、辐射圈的绘制
辐射圈的绘制需要一个标准，以金山店的辐射圈的绘制做例。金山店的辐射圈是1.5km，3.0km，4.5km的距离。
金山店辐射筑或者其他能确定位置的东西。金山店1.5km辐射圈确定位置是到卢滨路的拐弯处。(红色圈中标示.)
按住Shift同时选中上图的三条带箭头的线段，复制黏贴。找到如下图旋转角度属性，修改为270，将复制的新带箭头线段旋转到相应角度。
更改前更改后
改变完线段的角度后，将其移动到适合的位置，如下图：
CorelDRAW 2019中文版基础与实例教程 第7章 图形特殊效果的使用
图7-29 设置变形图形的颜色
图7-30 旋转复制对象
7）利用工具箱中的 （矩形工具）绘制名片大小的一个矩形，并在 属性栏中设置矩形的宽度和高度为90mm×55mm。然后将其填充为蓝色， 如图7-31 所示。
图7-31 绘制矩形
8）调整图标透明度。方法：将前面制作的图标移动到图7-32 所示的位 置。然后利用工具箱中的 （透明度工具）选中图标，在属性栏中“透明度
13）同理，可以复制并制作出各种颜色的蝴蝶结，最终结果如图7-23 所示。
图7-23 最终效果
7.2 名片设计
要点： 本例将制作一张名片效果，如图7-24 所示。通过本例的学习应掌握 “移除前面对象”命令、 （变形工具）、 （透明度工具）、（文本工具） 和“置于图文框内部”命令的综合应用。
图7-24 名片效果
5）在默认的CMYK 调色板中左键单击洋红色，从而将变形后的图形填充 为洋红色。然后右键单击色块，将轮廓色设为无色，结果如图7-29 所示。
6）旋转复制对象。方法：选择复制后的图形，按小键盘上的〈+〉键，进 行原地复制， 然后在属性面板中将 （旋转角度）设为90 度，接着将填充色改 为20% 黑，结果如图7-30 所示。最后同时选中两个变形后的图形，执行菜单中 的“排列| 群组”命令，将它们群组。
操作步骤：
1）执行菜单中的“文件| 新建”（快捷键〈Ctrl+N〉）命令，新建一个 CorelDRAW 文档。
2）利用工具箱中的 （椭圆工具），配合〈Ctrl〉键，绘制一个正圆。然 后利用工具箱中的 （矩形工具）绘制一个矩形，如图7-25 所示。
3）利用工具箱中的 （选择工具）同时选择正圆形和矩形，然后在属性栏 中单击 （移去前面对象）按钮，效果如图7-26 所示。
Coreldraw绘制常用地理教学用图
Coreldraw绘制常用地理教学用图在我们平时的地理教学过程当中，很多时候我们需要用地图来辅助教学，让我们的课堂更加生动，使我们传授的知识更加形象。
有些图我们可以从网络上获得、通过扫描获得，但是更多时候我们希望按照我们自己的意愿来绘制地图，这就要求我们教师要掌握那么一两种简单的绘图工具，如Word、Powerpoint、Excel、Mapinfo、Coreldraw等一些地理绘图工具。
下面就以Coreldraw为例来绘制一些我们教学中常用的地图，Coreldraw基础知识建议大家参考/special/j/000915SN/jingyingcorel.html。
打开Cor eldraw，现在开始我们的绘图。
【Coreldraw基础知识篇】一、熟悉Coreldraw的界面（一）打开Coreldraw软件，我们将看到如下的界面。
（二）看到了吧，下面我们就来一一认识一下1.菜单栏的用法跟我们平时用得Office工具差不多，我想不用详细介绍了。
如下面就是Word的菜单栏。
2.工作区、标尺和绘图状态栏我们在接下来的绘图过程中结合绘制的图形来介绍。
3.绘图工具栏、绘图画布、泊坞窗和调色板是我们绘图过程中接触最多的。
⑴绘图工具栏：【挑选工具】，就是用来选择对象的。
【形状工具】，用来编辑对象的节点；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【形状工具】，也可以用快捷键F10调出【形状工具】。
【裁剪工具】，和Word里面的用法一样；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【裁剪工具】。
【缩放工具】，我想这个不用我啰嗦了吧，地球人都知道；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【缩放工具】，这里要说明的一点是，【缩放工具】默认的是放大，配合Shift键一起使用时缩小。
【手绘工具】，和Word里面自由曲线的用法一样，就好比我们用铅笔在白纸上面绘图，想画什么就画什么，前提是你要能够控制好鼠标哦；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【手绘工具】，也可以用快捷键F5调出。
