电液系统及控制考试题及答案

电液系统及控制考试题一、简略设计应用电液比例阀控制的速度控制回路。

画出原理图并加以说明。

该液压控制系统由控制计算机、比例放大器、电液比例方向阀、液压泵、液压缸、基座、负载、位移传感器和，数据采集卡组成，如图1所示。

图1 电液比例阀控制的速度控制回路液压系统采用定量泵和溢流阀组成的定压供油单元，用电液比例方向阀在液压缸的进油回路上组成进油节流调速回路，控制活赛的运行速度。

位移传感器检测出液压缸活塞杆当前的位移值，经A/D 转换器转换为电压信号，将该电压信号与给定的预期位移电压信号比较得出偏差量，计算机控制系统根据偏差量计算得出控制电压值，再通过比例放大器转换成相应的电流信号，由其控制电液比例方向阀阀芯的运动，调节回路流量，从而通过离散的精确位移实现对负载速度的精确调节。

二、说明使用电液闭环控制系统的主要原因。

液压伺服系统体积小、重量轻，控制精度高、响应速度快，输出功率大，信号灵活处理，易于实现各种参量的反馈。

另外，伺服系统液压元件的润滑性好、寿命长；调速范围宽、低速稳定性好。

闭环误差信号控制则定位更加准确，精度更高。

三、在什么情况下电液伺服阀可以看成震荡环节、惯性环节、比例环节？在大多数的电液私服系统中，伺服阀的动态响应往往高于动力元件的动态响应。

为了简化系统的动态特性分析与设计，伺服阀的传递函数可以进一步简化，一般可以用二阶震荡环节表示。

如果伺服阀二阶震荡环节的固有频率高于动力元件的固有频率，伺服阀传递函数还可以用一阶惯性环节表示，当伺服阀的固有频率远远大于动力元件的固有频率，伺服阀可以看成比例环节。

四、在电液私服系统中为什么要增大电气部分的增益，减少液压部分的增益？在电液伺服控制系统中，开环增益选得越大，则调整误差越小，系统抗干扰能力就越强。

但系统增益超过临街回路增益，系统就会失稳。

在保持系统稳定性的条件下，得到最大增益。

从提高伺服系统位置精度和抗干扰刚度考虑，要求有较高的电气增益K P，因此，液压增益不必太高，只要达到所需要的数值就够了。

2016-3《机电液控制系统》液压伺服控制专题重点习题解答提要

设计计算综合应用补充：（典型）液压仿形刀架的计算与分析举例：
液压仿形刀架是一种机液伺服系统，如图所示。已知：伺服阀的面积梯度为 9.4 cm，流量系数为 0.6，油液密度 ρ = 860kg / m ，供油压力为 2.5M Pa , 油液弹性模量 K = 7 × 10 N / m ，仿形刀架受恒定切削力F=4600N，仿形速度为0.002m/s，杠杆比 i = 0.5，工作部件质量M=30kg，液压缸工作面积为： 38.5 cm ，液压缸最大行程为11cm，设阻尼比为 0.3，流量系数为 0.6，刚性系数 K F = 31.8 × 10 N / cm ，分析仿形刀架的性能，要求写出传递函数表达式，计算稳定裕量和静态误差。
所以最大开口量 x0 m = 67 ⋅ ω = 67 ⋅ π ⋅ d
xom = 0.32mm
习题 2-20（王春行版 54 页）解答提要及答案：代入公式并移项，得：
DN =
16 qc 2Cdf ⋅ π ⋅ ps ρ
= 0.438mm
所以： X f 0 = 0.438 /16 = 0.0273mm 双喷嘴挡板阀在零位时通过固定节流口和喷嘴处流出的流量相等，当控制压力等于供油压力的一半 p1 =
ps ρ
K q0 = Cdf π DN
ps
ρ
= 0.1968 m 2 / s
参考：比例教材，习题 2-5（仅数据不同） 41 页: 无因次公式推导补充举例：已知：理想零开口四边滑阀的压力—流量方程，根据：电液比例与伺服控制（教科书）2-36
qL = Cd Wxv
1
ρ
( ps −
xv pL ) xv
习题 2-19（王春行版 54 页）解答提要及答案：零开口四边滑阀的流量增益：

2024年化工自动化控制仪表理论考试试题及答案

2024年化工自动化控制仪表理论考试试题及答案1、【单选题】()决定了电磁阀的密封结构。

(B)A、工作压力B、介质性质C、工作温度2、【单选题】CENTUMCS3000系统中的回路调整画面中，HH是()。

(8)A、给定值B、高高报警设定值C、输出值3、【单选题】ECS700系统是()公司的DCS产品。

(B)A、H oneywelB、浙江中控C、F0XB0R04、【单选题】“？/h;L/h”这些符号都是表示流量的单位,它们表示的是()流量的单位。

(B)A、质量B、体积C、速度5、【单选题】一般情况下,控制器参数整定不合理会产生周期性的激烈振荡。

其中()引起振荡周期最短。

（八）A、积分时间过小B、比例度过小C、微分时间过大6、【单选题】下列叙述中，正确的是()。

（八）A、阀杆行程与阀门定位器的输入信号大小成正比B、阀门定位器的输出信号大小与输入信号的大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比7、【单选题】下列热电偶中热电势最大,灵敏度最高的是。

型热电偶。

(C)A、KB、SC、E8、【单选题】下面关于分程控制回路的描述中错误的是()。

(D)A、一台控制器的输出可以同时控制两台甚至两台以上的控制阀B、控制器的输出信号被分割成若干个信号范围段C、输出信号的分段一般是由控制阀来实现的D、由每一段信号去控制一台控制阀9、【单选题】下面是关于绝对压力的表达式,其中正确的表达式是()。

(C)A、P绝=P表-P大B、P绝二P大+P负。

C、P绝=P大-P负10、【单选题】串级控制系统中，副控制器的作用方式与以下哪个无关()。

（八）A、主对象特性B、副对象特性C、执行器的气开、气关形式11、【单选题】串级控制系统能克服调节对象的纯滞后,在串级控制系统中,有纯滞后的对象应放在()。

（八）A、主回路B、副回路C、主、副回路12、【单选题】为减小压力损失,节省能源,较合适的S值应为Oo(B)A、S>0.6B、S=O.1C、S=O.3-0.613、【单选题】关小与调节阀串联的切断阀,会使可调比和流量特性变()。

汽轮机数字电液控制系统

汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System
参与电网AGC(自动发电控制)或ADS(自动调度系统) 快速负荷响应，参与电网一次调频克服内扰，提高功率控制精度，保证供电品质。灵活的(喷嘴、节流)配汽组合方式，实现优化经济运行。机、炉协调运行，最大限度地控制主蒸汽参数波动。 1.3.3 安全控制冗余、多屏障安全防护系统，保障机组超速安全。全面的安全监测，全方位的安全设计，在各种危及机组安全事故发生时，可靠地保证机组安全停机。
汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System
汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System

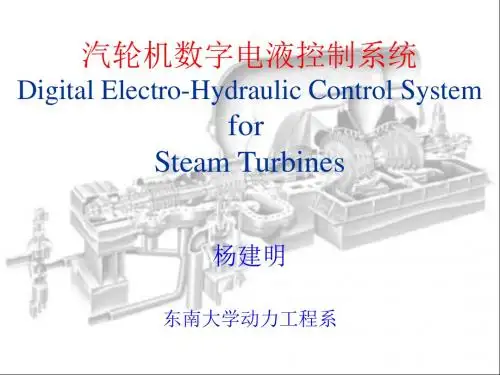

for Steam Turbines
杨建明
东南大学动力工程系
汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System
汽轮机数字电液控制系统
Digital Electro-Hydraulic Control System
1.2 汽轮机调节保护系统的任务与原则性组成任务高精度地控制机组的转速和功率输出，快速地响应电网的负荷扰动，满足优良供电品质要求，保障机组安全和优化寿命损耗，实现安全、经济运行。原理性组成为防止超速毁机，机组甩负荷时要求调节汽门在极短时间内全行程关闭；为在事故工况下有效地切断汽轮机的蒸汽供给，还必须设置主汽门；此外，对低真空、低润滑油压、大胀差、高振动等危及机组安全的恶性故障，发生时必须快速停机。因此，汽轮机除设置调节系统外，还设置保护系统。调节保护系统全称为控制系统。调节部分控制调节汽门，保护部分控制主汽门，但在主汽门关闭时，保护系统信号作用于调节系统，使调节汽门同时关闭。系统组成转速感受、同步器(调频器)、液压执行机构、配汽机构、调节汽门(阀)、超速保护。因开启调节汽门和主汽门所需的提升力很大，且关闭速度要很快，故要求执行机构驱动力大、惯性小、动作速度快。只有液压装置能满足汽轮机控制的特殊要求。

电液控制技术题目

电液控制技术题目第一篇：电液控制技术题目参考书1．电液控制技术,易孟林，曹树平，刘银水主编,华中科技大学出版社 ,20102．液压控制系统及设计,作者：张利平,图书出版社：化学工业出版社,20073．液压控制系统的分析与设计, 卢长耿，李金良编著,北京市：煤炭工业出版社,20004．电液伺服与电液比例控制技术, 扬逢俞编著,清华大学出版社出版,2000课堂交流题目第一次1.典型电液伺服阀的结构及工作原理2.典型电液比例阀的结构及工作原理3.典型电液数字阀的结构及工作原理第二次1.电液伺服阀的力矩马达性能分析2.液压放大器性能分析第三次1.电液伺服阀性能分析2.比例电磁铁性能分析3.比例阀性能分析第四次1.典型数字阀性能分析2.典型电液伺服系统性能分析第二篇：电液道岔教案1.组装后的继电器如何验收？答：（1）要检查是否有丢件和落件的现象，要求各个单元要对号入座。

（2）用筒扳手将有关螺丝紧固一遍，看是否还有松动现象。

（3）检查衔铁动作是否有呆滞现象。

（4）可以简单地检查一下机械特性是否合标准。

2.怎样测量无极继电器预压力的大小？答：因为继电器的动接点已与拉杆组成一个整体，所以可用拉杆底座至轭铁顶面的间隙△作为对动接点预压力大小的衡量。

3.偏极继电器永久磁钢的磁通量超标时如何处理？答：（1）永久磁钢磁通量大于1.5×10～1.7×10韦伯时，永磁力过大，造成工作值高于标准值。

应更换标准磁通量的磁钢。

（2）如果永久磁钢的磁通量小于1.5×10～1.7×10韦伯时，那么永磁保持力不足，会造成反向200V以下吸起。

应更换标准磁通量的磁钢。

4．如何组装继电器？答：组装程序如下：（1）先用铁芯将两个线圈穿起来，但要注意使线圈架的平端向上平行于铁芯。

（2）再用螺钉把接点架固定在轭铁上，使两者成为一体。

（3）用螺丝把轭铁固定在线圈上方，并与铁芯平行。

（4）把动接点轴穿进拉杆孔内，其位置在轴中心线上，再把动接点穿好。

汽车电液控制复习题(含答案)

《汽车电液控制》复习思考题绪论简述电子技术在汽车上的应用。

第一章汽车电子控制技术基础1．汽车电控系统由哪三部分组成？各起何作用？汽车电控系统由传感器、电子控制器和执行器三部分组成。

①传感器：它将反映发动机的工况及状态、汽车行驶工况及状态的各种物理参量转变为电信号，并输送给电子控制器。

②电子控制器：它对各传感器输入的电信号及部分执行器的反馈信号进行综合处理后，向执行器按控制目标的要求进行工作。

③执行器:它按控制器的控制信号进行工作，使被控对象迅速做出反应或将控制对象的控制参数迅速调整到设定值，以实现控制目标。

2．汽车电控系统控制环路有哪几种类型？汽车电控系统控制环路有开环和闭环两种类型。

3．汽车电控系统常用的传感器有哪几种？试说明各传感器的作用、结构原理、安装位置及其在汽车上的应用情况。

①发动机转速与曲轴位置传感器安装在曲轴前端、飞轮上或分电器内。

常见的有磁感应式、光电式、霍尔效应式。

作用：用于产生发动机转速和曲轴位置电信号，传给ECU，从而确定点火时刻。

结构原理见P171—175②空气流量传感器安装在空气滤清器后的进气管上。

作用：将发动机的进气流量转变为电信号，是电子控制器计算基本喷油量、确定点火提前角的重要参数之一。

结构原理见P176—178 涡旋式空气流量传感器、热丝式和热膜式空气流量传感器③进气压力传感器安装在进气歧管处、发动机驾驶室、ECU控制盒内。

作用：将发动机进气歧管的压力转变为相应的电信号，电子控制器计算基本喷油时间、确定基本点火提前角。

结构原理见P178—179 半导体压敏电阻式、电容式④温度传感器冷却液温度传感器安装在发动机冷却水管上；进气温度传感器安装在进气管路上。

作用：将被测对象的温度变化转换为相应的电信号，使控制器能进行温度修正或与温度相关的自动控制。

结构原理见P180—181. 热敏电阻式温度传感器⑤节气门位置传感器安装在节气门轴的一端。

作用：将节气门开度转变为电信号，输送给电子控制器，电子控制器从节气门位置传感器信号中获得节气门开度、节气门开启速度、怠速状态等信息，用于进行点火时间、燃油喷射、怠速、废气再循环、碳罐通气量等控制。

液压传动与控制试题与答案2

液压传动与控制习题库及参考答案一、填空题4、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）18、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）20、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）22、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）24、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）28、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）30、在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为（）。

（节流调速回路）32、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）33、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）35、液压泵按其输出液流的方向可分为（）向泵和（）向泵。

电液比例控制技术A卷+标准标准答案

无杆腔面积（1分）
环形腔面积（1分）
液压缸上升时所需流量：（1分）
下降时所需流量：（1分）
比例方向阀的额定压降
比例方向阀的单个阀口压降（2分）
根据的关系得到：（1分）
（2分）
（2分）
比例方向阀的额定流量应大于308L/min（1分）
（3）液压缸的负载：
由于液压缸上升时无杆腔所受压力较大，（1分）
4以下哪种类型的比例电磁铁不需用颤振信号来减小滞环。（C）
A力控制型比例电磁铁B行程控制型比例电磁铁
C位置调节型比例电磁铁D以上三种均可
5（C）具有很高的定位精度，刚度大，抗干扰能力强。
A力控制型比例电磁铁B行程控制型比例电磁铁
C位置调节型比例电磁铁D耐高压双向极化式比例电磁铁
6为了减小比例电磁铁的滞环，通常在控制信号中叠加一定频率的交流信号作为颤振信号。颤振信号的频率要（B）比例阀的最大频宽。
A远小于B远大于C近似于D不确定
7以下哪个选项不是先导式三通比例减压阀的结构特点。（A）
A主阀采用减压阀体的结构B主阀口常开
C配置先导流量稳定器D配置位置调节型比例电磁铁
8消除比例阀死区的快跳电路属于以下哪种电路。（B）
A稳压电源电路B信号发生电路
C信号处理电路D功率放大电路
9以下哪个选项不是比例排量控制泵的反馈方式。（B）
无杆腔的压力：
溢流阀的调定压力 = （1分）
死区电压 V
设此时比例溢流阀的给定信号为，
则有：，解得：
即当液压缸向右运动时给定信号为5.57V（或给定值为55.7%）（2分）
当活塞杆碰到挡板且保压压力为10MPa时，设此时给定信号为
则有：解得：
即当液压缸保压时给定信号为5.26V（或给定值为52.6%）（2分）

仪表试题库(简答题)

简答题：1。

电液滑阀总是向某一侧动作，其原因是什么？答案：当滑阀向开或关的方向移动较慢时,伺服阀线圈断；当滑阀向开或关的方向快速移动时，伺服阀某一侧2。

调节阀的理想流量特性取决于什么？工作流量特性又取决于什么?答案：理想流量特性取决于阀芯形状。

工作流量特性取决于阀芯形状和配管状况。

3。

定位器和调节阀阀杆连接的反馈杆脱落时，定位器的输出如何变化？答案：定位器和调节阀阀杆连接的反馈杆脱落时，定位器就没有了反馈,成了高放大倍数的气动放大器.如果定位器是正作用，即信号增加，输出也增加,则阀杆脱落，输出跑最大.如果是反作用，则跑零。

4。

试述差压式流量仪表的测量原理。

答案:差压式流量计是基于流体流动的节流原理，即利用流体流经节流装置时所产生的压力差而测量流量的.5.比例调节规律的含义是什么？答案：比例调节是依据‘偏差大小’来动作的；其输出和输入偏差大小成比例。

6。

积分调节规律的含义是什么？答案：积分调节是依据‘偏差是否存在’来动作的;其输出与偏差对时间的积分成比例。

7。

微分调节规律的含义是什么?答案:微分调节是依据‘偏差的变化速率’来动作的；其输出与输入偏差的变化速率成比例。

8。

什么是生产过程的调节？答案：为了保持参数的规定值，就必须对工艺过程进行控制，以消除这种偏差,使参数回到规定值点,这种控制过程就叫做生产过程的调节.9。

选择测量元件的安装点时应注意什么？答案：应合理地选择测量元件的安装地点，尽可能地缩短纯滞后的时间。

10。

什么是PI调节器的控制点？控制点的偏差又是什么意思？答案：控制点是当测量值与给定值重合时，即偏差为零时,重合的这一点即为比例积分调节器控制点。

控制点偏差是指调节器输出稳定不变时,测量值与给定值之差。

11。

说明下列继电器接线图中图例符号的含义？TDR①──┤├──②──┤├──答案:①常开接点②具有延时功能的常开接点12.轴监测系统由哪几部分组成？答案：常规仪表状态监测系统一般由固定安装在转轴附近的传感器（探头)、延伸电缆、前置器、信号电缆和状态监视仪三部分组成。

化工自动化控制仪表作业考试题及答案(最新版)

化工自动化控制仪表作业考试题及答案（最新版）一.单选题1.在某些场合需要使用热电阻测量低于0的介质,一般采用()方式才能够达到工艺要求。

A、和测量常温时一样B、和在实验室里校验时相同C、采用灌蜡密封的方式正确答案：C2.测量元件安装位置不当,会产生纯滞后。

它的存在将引起最大偏差()。

A、减少B、增大C、变化正确答案：B3.在下面各类节流装置中使用最多最普遍的标准节流装置是()。

A、孔板B、喷嘴C、1/4喷嘴正确答案：A4.简单控制系统中调节对象环节作用方向确定的方法,正作用是()。

A、操纵变量增加被控变量增加B、被测信号增加其输出信号也增加C、被测信号增加被测变量也增加正确答案：A5.流量单位的换算:6/h=()L/S。

A、3.6B、36C、1正确答案：C6.辐射传热()任何介质做媒介。

A、需要B、不需要C、有时需要正确答案：B7.基金会现场总线的通信模型参考了IOS/OSI参考模型,具备参考模型7层中的3层,即()。

A、物理层、数据链路层和应用层B、物理层、网络层和应用层C、物理层、数据链路层和会话层正确答案：A8.在30电阻的两端加60V的电压,则通过该电阻的电流是()A。

A、20B、3C、2正确答案：C9.为保证调节阀的调节性能,调节阀安装的前后直管段一般为管道直径的()。

A、前3倍,后3倍B、前3倍,后10倍C、前10倍,后3倍正确答案：C10.强制对流传热的速率比自然对流传热速率()。

A、相同B、快C、慢正确答案：B11.阀门的填料压得过紧,可能会造成()。

A、填料泄漏B、阀门难开C、阀杆损坏正确答案：B12.关于串联管道对调节阀正常运行带来的影响,正确的说法是()。

A、会使调节阀的流量特性发生畸变B、会使调节阀的可调比增加C、会使系统总流量增加正确答案：A13.压力容器按()分为反应容器、传热容器、分离容器和储运容器。

A、压力等项分类B、用途分类C、按危险性和危害性分类正确答案：B14.调节阀流量特性不常用的有()。

DEH试题及答案

1.什么是DEH？为什么要采用DEH控制？答、所谓DEH就是汽轮机数字式电液控制系统，由计算机控制部分和EH液压执行机构组成。

采用DEH控制可以提高高、中压调门的控制精度，为实现CCS协调控制及提高整个机组的控制水平提供了基本保障，更有利于汽轮机的运行。

2.DEH系统有哪些主要功能？答、汽轮机转数控制；自动同期控制；负荷控制；参与一次调頻；机、炉协调控制；快速减负荷；主汽压控制；单阀、多阀控制；阀门试验；轮机程控启动；OPC 控制；甩负荷及失磁工况控制；双机容错；与DCS系统实现数据共享；手动控制。

3.DEH系统仿真器有何作用？答、DEH仿真器可以在实际机组不启动的情况下，用仿真器与控制机相连，形成闭环系统，可以对系统进行闭环，静态和动态调试，包括整定系统参数，检查各控制功能，进行模拟操作培训操作人员等。

4.EH系统为什么采用高压抗燃油做为工质？答、随着汽轮机机组容量的不断增大，蒸汽参数不断提高，控制系统为了提高动态响应而采用高压控制油，在这种情况下，电厂为防止火灾而不能采用传统的透平油作为控制系统的介质。

所以EH系统设计的液压油为磷酸酯型高压抗燃油。

5.DEH系统由哪几部分组成？答、1）01柜—基本控制计算机柜，完成对汽轮机的基本控制功能，即转速控制、负荷控制及超速保护功能；2）02柜—基本控制端子柜，在控制实际汽轮机时，信号连到实际设备，进行仿真超作时，信号连到仿真器；3）手动操作盘，当一对DPU均故障时或操作员站故障时，对DEH进行手动操作；4）EH油液压部分。

6.DEH系统技术性能指标都有哪些？答、1）控制范围0～3600r/min，精度±1r/min；2）负荷控制范围0～115%，负荷控制精度0.5%；3）转速不等率3～6%可调；4）抽汽压力控制精度1%；5）系统迟缓率，调速系统<0.06%；6）甩满负荷下转速超调量小于额定转速的7%，维持3000r/min；7）平均无故障工作时间MTBF>25000小时；8）系统可用率不小于99.9%；9）DEH控制装置运行环境0～40℃，相对湿度10～95%（不结露）；10）电源负荷率50%，双电源。

汽车电液控制-汽车电子控制技术基础培训讲义

83
§1-3 电子控制器（ECU或ECM）
认识电子控制器的内部结构1
84
§1-3 电子控制器（ECU或ECM）
认识电子控制器的内部结构2
歧管压力传感器结构
26
§1-2 汽车常用传感器
歧管压力传感器工作原理
27
§1-2 汽车常用传感器
歧管压力传感器电路与参数
28
§1-2 汽车常用传感器
歧管压力传感器输出特性
29
§1-2 汽车常用传感器
歧管压力传感器结构
30
§1-2 汽车常用传感器
歧管压力传感器工作原理
31
§1-2 汽车常用传感器
3
§1-1 概述
传感器是系统中信息的输入部分，它用于感测控制系统外部的信息，并将得到的信息转换为电信号后传输给电控单元，输人信息是引起控制系统发生变化的原因。
电控单元是控制系统的中枢，是系统中的信息处理部分，它通过处理、分析和计算输入信息形成控制指令，并将形成的控制决定传输给执行器，处理是控制系统对输入的响应过程。
氧传感器工作特性
56
§1-2 汽车常用传感器
氧传感器输出信号
57
§1-2 汽车常用传感器
氧传感器与ECU的连接
58
§1-2 汽车常用传感器
氧化钛式氧传感器
59
§1-2 汽车常用传感器
爆震传感器
功用：在发动机电子控制系统中，当点火时刻采用闭环控制时，爆震传感器将发动机爆震信号转换为电信号传递给ECU， ECU根据爆震信号对点火提前角进行修正，从而使点火提前角保持最佳，同时能有效地抑制发动机爆震。类型：根据工作原理爆震传感器有磁伸缩式和压电晶体式两种，其中压电晶体式爆震传感器分为共振型与非共振型两种。安装位置：一般爆震传感器都安装在发动机缸体侧面或汽缸盖上。

第二章汽轮机数字电液控制系统的组成及功能2

DEH控制系统的控制软件可分为以下四大类。 (1)汽轮机超速保护部分(简称AB，OPC)的控制逻辑，软件驻留
在2号MFP模件中，主要功能有转速测量信号处理、103％超速报警和110％电超速保护等。 (2)汽轮机自动部分(简称AD，BTC)的控制逻辑，软件驻留在4号 MFP中，主要完成PID计算，实现目标值给定、遮断试验、喷油试验、负荷反馈、负荷限制等功能。 (3)汽轮机阀门管理(简称AF，VMC)的控制逻辑，软件驻留在6号 MFP模件中，主要完成阀门的控制和管理，实现远方挂闸、快卸负荷、单顺阀切换、阀门活动试验等功能。 (4)汽轮机自启动部分(简称AH，ATC)的控制逻辑，软件驻留在8 号MFP模件中，主要完成应力计算等功能。
____则接受高压保安油(HPT)及超速限制油压(OSP)的控制。 A.伺服阀；B.电磁阀；C.卸荷阀 HPT油压由高压遮断集成块和机械遮断阀控制，高压油经各主
汽阀执行机构的节流孔及卸荷阀形成高压安全油(HPT)。
⑾发生哪些情况时要卸掉HPT油？当21项保护之一动作时，高压遮断集成块及机械遮断阀动作，
侧高压阀组，十个阀门的编号和布置情况如图2-3所示。由图知，左侧高压阀组包括高压主汽阀MSV1，高压调节阀
CV2、CV3；右侧高压阀组包括高压主汽阀MSV2，高压调节阀CV1、CV4。同理，中压阀组也分为左、右两组。左侧中压阀组包括中压主汽阀RSV1和中压调节阀ICV1；右侧中压阀组包括中压主汽阀RSV2和中压调节阀ICV2。
危急遮断系统由低压保安系统、高压保安系统、高低压接口装置三部分组成，三部分协调动作，完成机组挂闸和遮断任务。
⒂电气控制系统的功能是什么？实现如转速控制、功率控制、手／自动切换等各种控制功能，并最终形成各个阀门的阀位指令

电液控制技术

是非题1. 电液比例控制能实现只能对液流流量连续地、按比例地跟随控制信号。

错3. 比例放大器中的高频信号是为了降低的摩擦力，提高阀的性能。

对4. 电液比例控制系统一般是开环控制系统。

对5. 比例电磁铁的工作行程的力—位移特性是非水平的。

对6. 液压缸是比例控制系统的执行元件。

错7. 力控制型比例电磁铁的特点是直接输出力，它的工作行程较短，一般用作比例阀的先导控制级。

对8. 电液比例系统与电液伺服控制比较包括以下特点：1）比例控制阀结构简单、价格低廉；2）采用正覆盖阀芯的比例阀和力控比例电磁铁控制的比例阀，可提高系统的安全性，比例控制阀对油液的过滤要求比伺服阀低；3）伺服控制系统通常采用闭环控制，而比例控制系统通常作开环控制。

对9. 比例方向阀工作原理包括：1）带有双比例电磁铁结构的比例方向阀是由放大器中的极性判别电路选通不同的控制通道去控制相应的比例电磁铁，以此来连通不通的油口，实现液流方向的切换。

2）带有单个比例电磁铁结构的比例方向阀则是在比例放大器通电时，先将主控制阀芯推到行程中点，与信号的中间值相对应，然后根据信号偏离信号中点的情况来连通不同的油口，实现液流方向的切换。

对10. 使用比例阀及比例放大器的液压系统称为电液比例控制系统，其组成主要有：控制器、放大器、比例电磁铁、比例阀和执行元件组成。

对.1、电液比例阀仅是电液转换元件，不是功率放大元件。

错2. 比例电磁铁能把电信号按比例地转换成力或位移，对阀进行控制。

对3. 比例放大器中的高频信号是为了降低的摩擦力，提高阀的性能。

对4. 比例电磁铁的工作行程的力—位移特性是非水平的。

错5. 比例方向阀阀口压降变化对流量没有影响。

错6. 液压缸是比例控制系统的执行元件。

对7. 力控制型比例电磁铁的特点是直接输出力，它的工作行程较短，一般用作比例阀的先导控制级。

对8. 行程制型比例电磁铁的特点是由力控制型比例电磁铁与负载弹簧共同工作而形成的。

对10. 使用比例阀及比例放大器的液压系统称为电液比例控制系统，其组成主要有：控制器、放大器、比例电磁铁、比例阀和执行元件组成。

工程机械电液控制技术题答案

工程机械电液控制技术一、填空1.机电一体化产生和发展的基础是理论基础、物质基础和实践基础。

2.工程机械电液控制技术是以机械、液压以及电子技术为主，通过通信技术将三者有机结合而形成的高新技术。

3.自动控制系统最基本的形式有开环控制和闭环控制，二者的区别在于控制器与被控对象是否存在反馈。

在反馈中，输入信号与反馈信号之差称为偏差信号。

4.按输入量变化的规律分类，自动控制系统可以分为恒值控制系统、随动控制系统和程序控制系统。

5.计算机控制系统的系统软件包括操作系统、诊断系统和开发系统。

6.在计算机控制系统中，OGC指操作指导控制系统，DDC指直接数字控制系统，SCC指监督计算机控制系统，DCS指分布式控制系统，FCS指现场总线控制系统。

7.PLC是指可编程序控制器，按照结构分，PLC可分为组合式和固定式。

8.PLC的工作方式是循环扫描，与计算机的中断处理不同。

9.主令控制器主要用于电气传动装置中，按一定顺序分合触头，达到发布命令或其它控制线路联锁、转换的目的。

10.行程开关按结构形式分为直动式、滚轮旋转式、微动式。

11.控制系统的检测器件是指各种不同类型的传感器。

12.传感器按信号变换特征分为结构型和物理型,按能量关系分为能量转换型和能量控制型。

13.工程机械用于测量距离和位移的传感器有电感式传感器（差动式自感传感器）、电容式传感器（变面积式位移传感器、电容式液位计）、磁敏式传感器（霍尔位移传感器）、超声波传感器。

14.工程机械用于测量速度的传感器有超声波传感器。

15.工程机械用于测量转速的传感器有电阻应变式传感器（应变式）、压电式加速度传感器。

16.工程机械用于测量加速度的传感器有电感式传感器（差动式自感传感器）、电容式传感器（变面积式位移传感器、电容式液位计）、磁敏式传感器（霍尔位移传感器）、超声波传感器。

17.工程机械用于测量力的传感器有电阻应变式传感器（柱式，环式测力传感器）、电感式传感器（差动变压器式测力传感器）、压电式单向测力传感器。

2023年化工自动化控制仪表考试历年真题摘选三套集锦(附带答案)荟萃48

2023年化工自动化控制仪表考试历年真题摘选三套集锦（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.全能考点(共50题)1.【单选题】下列说法中，不正确的是（）。

A、安全是相对的概念B、无危则安，无缺则全C、世界上有绝对安全的事物D、安全和危险均是一种状态参考答案：C2.【判断题】柱塞型阀芯均为上、下双导向。

参考答案：×3.【单选题】大部分紧急停车系统具有SOE功能,即事件记录功能,用以分辨事件发生的先后顺序。

SOE 中S的英文单词是()。

A、SystemB、SpecialC、Sequence参考答案：C4.【单选题】强制对流传热的速率比自然对流传热速率()。

A、相同B、慢C、快参考答案：C5.【判断题】矿山淹井事故应急管理的理念强调的“恢复”,包括短期恢复和长期恢复。

参考答案：√6.【判断题】溶解气体是在压力下吸附于容积中的气体。

参考答案：×7.【单选题】制动踏板轴卡滞会导致汽车()。

A、制动拖滞B、制动甩尾C、制动失效D、制动过迟参考答案：A8.【单选题】一般情况下,控制器参数整定不合理会产生周期性的激烈振荡。

其中()引起振荡周期最短。

A、积分时间过小B、比例度过小C、微分时间过大参考答案：A9.【单选题】自立式调节阀按作用方式不同可分为()。

A、气开式和气管式B、正作用和反作用C、阀前式和阀后式参考答案：C10.【多选题】GB/T12145-2008《火力发电机组蒸汽动力设备水汽质量》中蒸汽质量是按什么原则制定的()。

A、炉型B、锅炉压力等级C、炉内处理方式D、防止汽轮机内部积结金属氧化物的极限量参考答案：ABCD11.【单选题】程序控制大体上可分为()大类。

A、2B、3C、4D、5参考答案：C12.【单选题】机泵更换润滑油应以()为准。

A、定期B、目测C、分析报告参考答案：C13.【单选题】当热电偶()温度保持不变时,热电势才是被测温度的单值函数。
