有线电视系统方案

有线电视系统方案

有线电视系统方案简介有线电视系统是一种广播电视信号传播的方式,它通过有线传输信号,将电视节目传送到用户家庭的电视机。

有线电视系统方案是指对有线电视系统的建设、设计和运维工作进行规划和实施的方案,以提供优质的电视服务和用户体验。

组件集线器有线电视系统的核心组件是集线器。

集线器负责接收来自广播电视台的信号,并通过传输线路将信号传送到用户家庭的电视机。

传输线路传输线路是有线电视系统中的另一个重要组件。

传输线路将信号从集线器传送到用户家庭的电视机。

常用的传输线路有同轴电缆和光纤。

信号调制器信号调制器用于将广播电视台的信号转换成适合传输线路传输的信号。

它负责将信号调整为适合传输的频率和电平。

频道编码器频道编码器将电视节目处理成不同的频道,并为每个频道分配一个唯一的频道号码。

这样用户可以通过电视机的遥控器切换不同的频道。

解调器解调器用于接收传输线路上传输的信号,并将其恢复成原始的电视节目信号。

解调器也负责解码并显示电视节目。

系统架构有线电视系统的架构通常分为两个部分:总部和用户家庭。

总部是有线电视系统的运营中心,负责接收、处理和分发电视节目信号。

用户家庭是有线电视系统的终端,接收和播放电视节目。

总部总部包括集线器、信号调制器和频道编码器等组件。

集线器接收广播电视台的信号,信号调制器将信号调整为适合传输的格式,频道编码器对电视节目进行分配和编码。

用户家庭用户家庭通过传输线路接收来自总部的电视节目信号。

解调器将传输线路上传输的信号恢复成原始的电视节目信号,并将信号解码并显示在电视机上。

方案设计硬件需求•集线器:负责接收广播电视台的信号•传输线路:将信号传送到用户家庭的电视机•信号调制器:将信号调整为适合传输的格式•频道编码器:对电视节目进行分配和编码•解调器:将传输线路上传输的信号恢复成原始的电视节目信号软件需求•信号调制软件:调整信号的频率和电平•频道编码软件:为电视节目分配唯一的频道号码•解调软件:将传输线路上传输的信号恢复成原始的电视节目信号网络需求•总部和用户家庭之间的网络连接•确保网络连接的可靠性和稳定性运维工作有线电视系统的运维工作包括以下方面:•定期检查和维护硬件设备,确保其正常运行•监测传输线路的质量和信号强度,及时解决线路故障•更新和维护软件系统,确保其正常运行和可靠性•提供及时的客户支持和故障排除服务总结有线电视系统方案是一种提供优质电视服务的解决方案。

有线电视系统设计方案(1)

有线电视系统设计方案(1)

有线电视系统设计方案(1)有线电视系统是指将电视节目通过有线方式传送到用户家中的一种方式。

而有线电视系统的设计方案则是指在系统建设之初需要考虑的方案,包括硬件设备、软件系统、信号传输等各方面的内容。

本文将从这几个方面为大家详细介绍有线电视系统设计方案。

一、硬件设备在有线电视系统的硬件设备方面,主要包括前端设备、中心设备和用户机顶盒等三部分。

前端设备主要包括天线、放大器和解调器,用于接收卫星或地面电视信号,并将其转化为数字信号。

中心设备则包括调制器、多路复用器和流媒体服务器等部分,用于将数字信号发射到有线电视网络中,供用户接收。

最后是用户机顶盒,这是用户用于接收有线电视节目的关键设备,需要支持高清电视信号、具备互联网功能等。

二、软件系统有线电视系统的软件系统包括节目管理系统、流媒体分发系统和用户管理系统等部分。

其中,节目管理系统主要用于对电视节目进行管理和调度,包括编播计划的制定、节目源的采集、节目分类的设置等。

流媒体分发系统则负责将节目按照编排计划分发到各个终端设备上,并进行流媒体编码和解码,用户管理系统则用于处理用户服务需求。

此外,为了保证系统的可靠性和稳定性,还需要考虑数据库的备份和恢复,以及系统故障的自动检测和修复等功能。

三、信号传输由于有线电视系统覆盖的范围较大,信号传输的质量与稳定性将影响用户体验。

因此,在信号传输方面需要考虑的因素包括网络拓扑的设计、链路质量的监测、通信协议的制定等。

例如,在网络拓扑的设计上,可以采用星型、环形或树形等不同的结构,提高网络的可扩展性和可靠性;在链路质量的监测上,则需要通过设备间的链路测试和信号强度的监测等方式保证信号的清晰和稳定,减少信号干扰和丢包率。

此外,还需要考虑加密和解密策略,以保证电视节目的版权和数据安全。

四、系统运维任何一个系统的设计都应该考虑到系统生命周期中的运维问题。

在有线电视系统的设计方案中,需要考虑如何确保系统的运维质量和效率,包括系统监控、故障排查、数据备份和恢复等,以确保业务的连续性和稳定性。

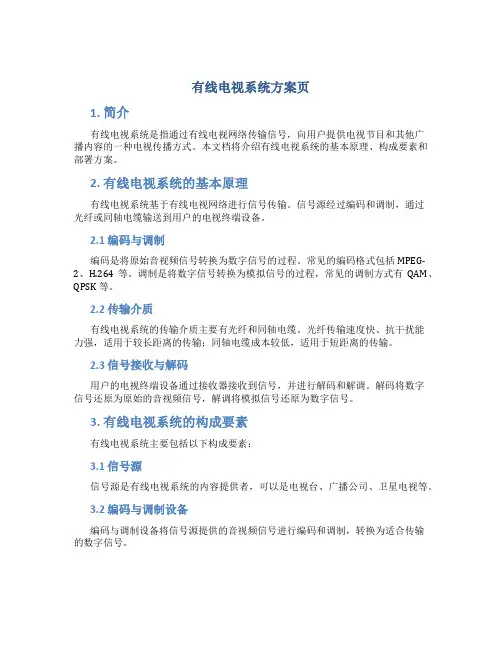

有线电视系统方案页

有线电视系统方案页

有线电视系统方案页1. 简介有线电视系统是指通过有线电视网络传输信号,向用户提供电视节目和其他广播内容的一种电视传播方式。

本文档将介绍有线电视系统的基本原理、构成要素和部署方案。

2. 有线电视系统的基本原理有线电视系统基于有线电视网络进行信号传输。

信号源经过编码和调制,通过光纤或同轴电缆输送到用户的电视终端设备。

2.1 编码与调制编码是将原始音视频信号转换为数字信号的过程。

常见的编码格式包括 MPEG-2、H.264 等。

调制是将数字信号转换为模拟信号的过程,常见的调制方式有QAM、QPSK 等。

2.2 传输介质有线电视系统的传输介质主要有光纤和同轴电缆。

光纤传输速度快、抗干扰能力强,适用于较长距离的传输;同轴电缆成本较低,适用于短距离的传输。

2.3 信号接收与解码用户的电视终端设备通过接收器接收到信号,并进行解码和解调。

解码将数字信号还原为原始的音视频信号,解调将模拟信号还原为数字信号。

3. 有线电视系统的构成要素有线电视系统主要包括以下构成要素:3.1 信号源信号源是有线电视系统的内容提供者,可以是电视台、广播公司、卫星电视等。

3.2 编码与调制设备编码与调制设备将信号源提供的音视频信号进行编码和调制,转换为适合传输的数字信号。

3.3 数据传输设备数据传输设备负责将编码与调制后的数字信号通过传输介质传输到用户端。

3.4 用户终端设备用户终端设备是用户接收和观看有线电视的设备,包括有线电视机顶盒、电视机、电脑等。

4. 有线电视系统部署方案有线电视系统的部署方案根据实际需求和网络规模的不同而有所差异,以下为一种常见的部署方案:4.1 网络规划与设计在部署有线电视系统之前,需要进行网络规划和设计。

确定信号源的数量和位置,设计传输网络的拓扑结构,选定传输介质等。

4.2 信号源接入将信号源接入系统,接入设备可以是编码与调制设备、卫星接收器等。

通过连接网络设备,将信号源的音视频信号转换为数字信号。

4.3 数据传输设备部署根据网络规划设计的拓扑结构,部署数据传输设备。

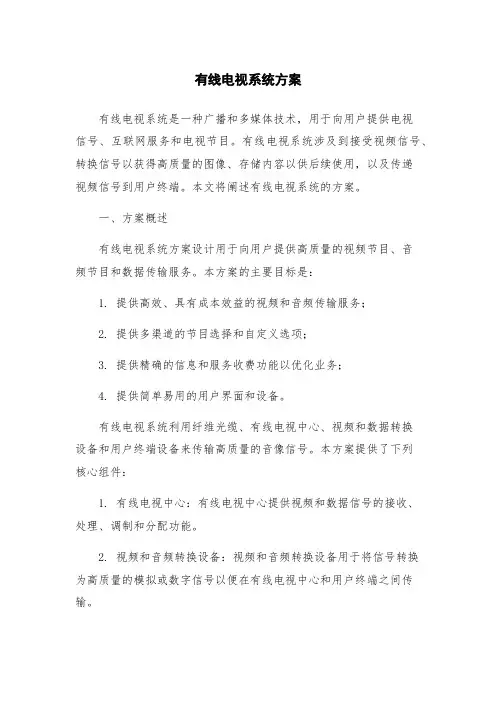

有线电视系统方案

有线电视系统方案

有线电视系统方案有线电视系统是一种广播和多媒体技术,用于向用户提供电视信号、互联网服务和电视节目。

有线电视系统涉及到接受视频信号、转换信号以获得高质量的图像、存储内容以供后续使用,以及传递视频信号到用户终端。

本文将阐述有线电视系统的方案。

一、方案概述有线电视系统方案设计用于向用户提供高质量的视频节目、音频节目和数据传输服务。

本方案的主要目标是:1. 提供高效、具有成本效益的视频和音频传输服务;2. 提供多渠道的节目选择和自定义选项;3. 提供精确的信息和服务收费功能以优化业务;4. 提供简单易用的用户界面和设备。

有线电视系统利用纤维光缆、有线电视中心、视频和数据转换设备和用户终端设备来传输高质量的音像信号。

本方案提供了下列核心组件:1. 有线电视中心:有线电视中心提供视频和数据信号的接收、处理、调制和分配功能。

2. 视频和音频转换设备:视频和音频转换设备用于将信号转换为高质量的模拟或数字信号以便在有线电视中心和用户终端之间传输。

3. 用户终端设备:用户终端设备用于接收和解码有线电视中心的信号。

用户终端设备包括有线电视盒、遥控器和有网络连接的设备。

二、方案设计1. 网络拓扑有线电视系统的网络拓扑如下图所示:- 有线电视中心:有线电视中心是整个有线电视系统的核心。

它接收所有的视频和音频信号,进行处理、调制和分配,并传输信号到用户终端设备。

中心设备必须支持一定数量的频道,同时能够轻松地拓展以满足未来增长的需求。

- 视频和音频转换设备:这是一个将信号传输到有线电视中心的中间设备。

- 用户终端设备:用户终端设备包括有线电视盒、遥控器和有网络连接的设备。

有线电视盒以数字信号接收有线电视中心传输的信号,并将其变换会模拟信号以供显示。

有线电视盒还应该支持多用户帐户,色彩空间转换、分辨率调节和多路音频接口。

2. 视频和音频格式无论信号是模拟还是数字信号,它都需要经过处理以获得最佳的质量和兼容性。

视频信号应使用尽量高的分辨率和帧率以获得更好的视觉效果,音频信号应使用合适的码率和采样率以获得最好的音效。

有线电视系统施工方案

有线电视系统施工方案

有线电视系统施工方案一、项目背景有线电视系统是指通过有线电视线路来传输电视频道的系统,广泛应用于住宅小区、商业楼宇和公共场所等。

本文档旨在提供一个详细的有线电视系统施工方案,以确保系统的稳定运行和良好的用户体验。

二、系统设计2.1 系统组成有线电视系统主要由以下几个组成部分构成: - 信号源:电视信号源可以是有线电视台、卫星电视台等。

- 信号采集:使用专业设备对电视信号进行采集和调试。

- 信号分配:将采集到的信号通过信号分配器分发到各个用户终端。

- 用户终端:用户通过有线电视机顶盒或电视机直接接收和观看电视节目。

2.2 系统架构有线电视系统的基本架构包括以下几个部分: - 信号源接入:将各个信号源通过信号接收设备接入系统。

- 信号处理:对接收到的信号进行处理、解码和调试,确保信号质量。

- 信号分配:使用信号分配器将信号分发到各个用户端。

- 用户终端:提供用户终端设备,如有线电视机顶盒或电视机。

三、施工步骤3.1 工程准备在开始施工之前,需要做好以下准备工作: - 设计施工方案:根据实际情况进行施工方案的设计,包括信号源位置和接入方式、信号处理和分配方式等。

- 选购设备和材料:根据方案需求选购需要的设备和材料,如信号接收设备、信号分配器、有线电视机顶盒等。

- 调试设备:在施工前对设备进行调试,确保设备正常工作。

3.2 线路布设根据施工方案设计,进行有线电视系统线路布设。

具体步骤如下: 1. 确定信号源位置,根据信号源的类型和数量,选择合适的信号接收设备并进行安装。

2. 根据建筑结构和用户需求,规划线路布设路径,注意避免与其他线路干扰。

3. 进行线路布设,包括铺设有线电视线缆和安装信号分配器。

4. 连接信号源和信号分配器,确保信号正常传输。

3.3 设备安装在线路布设完成后,进行设备的安装和调试。

具体步骤如下: 1. 安装用户终端设备,如有线电视机顶盒或电视机。

2. 连接用户终端设备和信号分配器,确保信号正常传输。

有线电视系统设计方案

有线电视系统设计方案

有线电视系统设计方案一、引言随着科技的不断发展,有线电视系统作为一种常见的娱乐设备,已经广泛应用于家庭、商业和公共场所的各种场景。

有线电视系统设计的合理性与先进性,直接影响着用户的观看体验和服务质量。

本文将介绍一种高效而可靠的有线电视系统设计方案,以满足用户对清晰画面、多种节目选择和良好服务的需求。

二、系统需求分析1. 清晰画面:用户希望能够观看到高清晰度的画面,以提供更真实和细腻的视觉体验。

2. 多样化的节目选择:用户期望能够获得丰富多样的节目资源,包括各种电视剧、电影、新闻、体育等。

3. 多用户支持:系统需要支持多个用户同时观看不同频道和节目,以满足整个家庭或办公场所的需求。

4. 高可靠性:系统需要稳定可靠,能够长时间运行而不出现频繁的故障或中断。

三、系统设计方案1. 基础设施建设在有线电视系统设计方案中,首先需要建设一套完善的基础设施。

这包括安装光纤或同轴电缆以传输信号,安装信号增强器以提供稳定的信号传输,以及安装适当的接入点和传输设备。

2. 信号源选择为了提供高清晰度的画面和多样化的节目选择,我们建议使用卫星信号、有线信号和IPTV等多种信号源。

通过使用多种信号源,可以获得更多的节目资源,并且能够同时满足用户对高清晰度画面的要求。

3. 信号转换和处理在有线电视系统中,信号转换和处理是非常重要的环节。

我们建议使用高质量的信号转换器和处理器,以确保信号的传输质量和稳定性。

同时,对信号进行合理的处理和优化,可以提高画面质量并减少信号延迟。

4. 多用户支持为了支持多个用户同时观看不同频道和节目,我们建议使用多路分配器和多个接收器。

这样的设计可以满足家庭或办公场所中各种用户的需求,并且保证每个用户都能获得稳定可靠的信号。

5. 系统监控与维护为了保证系统的稳定性和可靠性,我们建议在系统中添加监控和维护功能。

这包括实时监控信号传输质量、故障自动诊断和报警、定期维护和升级等。

通过这些功能,可以及时发现和解决系统故障,确保用户获得良好的观看体验。

有线电视系统设计方案及对策

有线电视系统设计方案及对策

有线电视系统方案一、需求分析随着企业信息化建立热潮的不断推进,为表达企业形象,加强企业政治宣传和丰富职工娱乐生活,立足当前技术开展的潮流,建立一套先进、可靠、稳定的播送电视系统,也是非常必要的。

二、设计原那么1、开放性和标准性:必须满足现行的国家和国际有关技术标准,采用开放的系统,在技术上与其它有线电视网保存兼容,在满足现有HFC系统的同时,保证能向将来的数字电视系统平滑升级。

2、可靠性和稳定性:在考虑技术先进性和开放性的同时,还应从系统构造、技术措施、设备性能、系统管理等方面着手,确保系统运行的可靠性和稳定性,到达最大的平均无故障时间。

3、可用性:主干系统频率X围、用户电平、载噪比、载波复合三次差、拍比等重要的技术指标必须应用的要求,满足将来双向交互式教学、数字电视和数据业务等应用的需要。

4、合理性和经济性:按照X北煤矿的具体设计要求,在满足应用的同时,最大可能地保证构造上地合理、投资经济。

三、设计依据·GB6510-86?30M-1GHZ声音和电视信号的电缆分配系统?·GY/T106-92?有线电视播送系统技术规X?·GBJ?民用建筑电缆工程技术规划?·GB/T 17700-1999?卫星数字电视播送信道编码和调制标准?·GB 7402-1987?利用电视信号传送标准时间频率?·GY/T 140-1999?有线电视系统输出口(5-1000MHz)入网技术条件和测量方法?·原播送电影电视部、国家播送电影电视总局的有关法规四、技术选择1、数字录像格式近年来随着信息技术的不断开展,播送视频领域的数字设备逐渐成熟。

随着新一代数字摄录设备的问世,播送业界对数字设备的认识逐渐清晰,几乎所有的电视台都采用数字摄象机和数字录象机以替代传统的模拟设备。

在数字录像技术方面,适合于后期编辑制作的最流行的两种分别是:·Sony:DVCAM技术·Panasonic:DVCPRO技术2、线性编辑系统编辑是电视节目后期制作的核心,自从出现了磁带录像机,便出现了基于磁带的线性编辑,目前,线性编辑已在电视节目制作领域使用了近四十年。

有线电视系统方案模板范例

有线电视系统方案模板范例

有线电视系统方案模板范例在这个信息化时代,有线电视系统已经成为日常生活中不可或缺的一部分。

下面我将为大家分享一份有线电视系统方案模板范例,帮助大家更好地理解有线电视系统的搭建过程。

一、项目背景随着科技的发展,人们对电视信号质量的要求越来越高。

为了满足广大用户的需求,我们计划搭建一套高质量的有线电视系统,为用户提供清晰、稳定的电视信号。

二、系统目标1.确保电视信号质量,满足用户观看需求。

2.提高信号传输效率,降低系统故障率。

3.提升用户体验,提供个性化服务。

三、系统架构1.前端设备:包括卫星接收机、数字电视编码器、调制器等,主要负责将电视信号进行编码、调制,使其适应传输介质。

2.传输设备:包括光纤、同轴电缆、放大器等,负责将前端设备处理后的电视信号传输到用户终端。

3.终端设备:包括机顶盒、电视等,用户通过这些设备接收电视信号,观看电视节目。

四、方案实施1.前端设备配置(1)卫星接收机:选用高品质的卫星接收机,确保信号接收质量。

(2)数字电视编码器:选用性能稳定的数字电视编码器,对电视信号进行编码处理。

(3)调制器:选用专业的调制器,将编码后的信号调制到指定频率,便于传输。

2.传输设备配置(1)光纤:选用高品质的光纤,降低信号传输损耗。

(3)放大器:选用性能稳定的放大器,确保信号传输距离和覆盖范围。

3.终端设备配置(1)机顶盒:选用功能强大的机顶盒,支持多种业务,如点播、回看等。

(2)电视:选用高品质的电视,支持高清、4K等格式,提升用户体验。

五、系统优化1.信号监测:对电视信号进行实时监测,确保信号质量稳定。

2.故障处理:建立完善的故障处理机制,确保故障及时解决。

3.用户服务:提供个性化服务,如节目推荐、定制化业务等。

六、项目实施时间表1.前期调研:1个月2.设备采购:2个月3.系统搭建:3个月4.系统调试:1个月5.正式运行:1个月总计:8个月七、项目预算根据系统需求,预计项目总投资为1000万元,具体如下:1.前端设备:300万元2.传输设备:400万元3.终端设备:200万元4.人员培训及运维:100万元八、项目风险与应对措施1.技术风险:选用成熟的技术和设备,降低技术风险。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第1章有线电视技术方案设计1.1 技术方案设计原则和标准1.1.1 设计原则网络带宽:5~750 MHz。

传输特性:双向传输。

接收质量:有线电视接收质量是有线电视网络建设最为关心的问题,按国家GB-6510标准规定,接收点的信号电平应在57~83dB之间,载噪比大于43 dB,即图像客观评价质量达到国家标准4分以上要求。

稳定性和安全性:这是有线电视网络建设最关心的问题,只有安全稳定运行的网络,才能确保有线电视终端的接收质量,网络的技术先进性是网络高性能的保证和基础,也是未来有线电视网络节目增容的保障,还可有效地减少使用人员和维护人员的麻烦。

通过建成的有线电视网络可传输有线电视台传送的电视节目和调频立体声节目。

1.1.2 有线电视系统设计依据1)【GB8898】《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》2)【GB6510】《30MHz~1GHz声音和电视信号的电缆分配系统》3)【GY106-92】《有线电视广播系统技术规范》4)《民用建筑电缆电视系统工程技术规范》5)【GB6510-86】《声音和电视信号的电缆分配系统》6)【GB50200】《有线电视系统工程技术规范》7)【GY/T121】《有线电视系统测量方法》8)广电部“关于有线电视现阶段网络技术体制的意见”1.2 有线电视系统的构成有线电视一般是由天线、前端、干线传输和用户分配网络几个部分构成。

天线系统的主要功能是接收无线电波,并将接收到的高频电视信号馈送给前端系统。

天线系统处于整个有线电视系统的最前端,它对最终用户接收到的图像质量有非常重要的影响。

前端设备位于天线和干线传输网络之间,它的主要功能是将来自天线的高频电视信号和电视台自己开办节目的电视信号进行必要的处理,比如滤波、调制、频率转换等,然后对所有这些高频电视信号进行混合并将混合后的信号发送到用户分配网络。

如果把整个有线电视传输系统比作一颗树的话,那么干线网络相当树干,而用户分配网络相当于枝叶茂盛的树枝,而普通用户的电视机相当于一片一片树叶。

由此可以看出用户分配网络的主要功能是接收干线上的高频电视信号将将其分配到各个用户。

用户分配网络通常是由延长分配放大器、分支器、分配器、串接单元分支线、分支线、用户线和用户终端盒构成的。

就网络的拓扑结构而言,目前人们对星形拓扑结构、环形拓扑结构和星-树形结构比较感兴趣。

所谓星形结构就是将用户分为一个一个小区,每个小区均用光纤直接与网络中心相连。

这种方式的优点是光分配一次到位,光通路上的光分路器比较少,光纤的熔接点少,传输质量比较高,同时,当部分线路发生故障时,对星形连接中的其它用户没有影响,网络的可靠性高,但缺点是耗用的光纤比较多。

星形结构有单星和双星结构两种。

所谓的单星形结构是指网络中只有一个光分配中心,而双星形结构是指网络中有两个光分配中心,它们之间通过光纤联接起来,这样距离前端较近的小区可以与前端直接相连,而较远的小区可以与放置在远端的光分配中心相连。

另一种是环形结构。

环形结构与我们在计算机LAN中的FDDI类似,它以双光纤作为整个网络的主干。

系统中有一个主前端设备,它通过光纤联接到多个分端设备,分前端设备联接在光纤环路上,用户通过环路上的光纤分配器取出信号,送到一个或多个光节点。

最后进入由同轴电缆构成的分配网络。

星-树形结构是目前应用最广泛的一种。

它在干线上采用星形结构,而在用户分配网上采用树形结构,这样就形成了我们通常所说的HFC(Hybrid Fiber Coaxial-cable)网络。

目前这种结构的网络可以扩充到1GHZ的宽,便于双向传输和新业务的开展,是将来主要的网络拓扑结构,已被世界各国广泛应用。

本设计将选用星—树型结构做出详尽的设计方案。

1.2.2 前端系统有线电视的前端是各种信号源(包括来自卫星电视接收设备、MMDS接收设备、地方电视信号)与电缆传输分配系统之间的线路设备。

系统的前端是传输信号的第一个加工处理环节,其设计任务主要包括:前端类型的选择、天线输出电平的估计、确定前端输出电平、载噪比和交调的计算等。

有线电视系统作为华南软件工程学院的一部分,设计内容为传输干线部分和分配网络部分,故本设计不涉及前端系统。

1.2.3 传输通道目前,大多数有线电视系统的带宽为550M或750M,从频谱资源安排和分析,48.5M~550M为普通广播电视业务所用,550M~750M为下行数字通信通道,一般作为传输数字广播电视、VOD点播以及数字电话下行信号和数据,750M~1000M为高端频率,将用于各种双向通信业务,如个人通信等,也可用来分配将来可能出现的其他新业务。

综上所述,本方案按750M进行设计。

从现有的有线电视HFC接入网的频率划分来看,目前尚无统一的国际标准,我国原邮电部发布的相关标准中,规定频谱资源采用低分割分配方案,将各种业务信息以及上行和下行信息划分到不同频段。

频道是电视系统中经常使用的术语,它是指高频电视信号和伴音信号所占用的带宽。

我国的电视频道带宽为8MHz,采用残留边带方式传递电视信号,其中上边带带宽为6MHz,下边带的标称带宽为0.75MHz,伴音信号采用调频方式,占用0.25MHz的带宽,伴音的载波频率要比图像的载波频率高6.5MHz。

我国电视的工作频率范围在48.5MHz—958MHz之间,全频范围划分为若干波段,每个波段包括若干个频道,每一个电视节目占用一个频道。

到目前为止,我国已经对频率从48.5MHz—958MHz进行了划分,其中地面广播电视的频率被分为VHF和UHF 两个频段。

VHF频段内电视使用的频率范围48.5MHz—223MHz,共有12个频道(SD1-SD12)其中SD1-SD5定义为I波段,SD6-SD12定义为III波段。

UHF 频段使用的频率范围是470MHz—958MHz,划分为13-68(SD13-SD68)共有56个频道。

其中13-24频道定义为IV波段,25-68频道定义为V波段。

从我国电视信号的频道划分可以看出,在地面广播电视中,电视信号均为经过调制的高频信号,所以在有线电视系统中从天线、前端、传输网络到用户分配网络以及知道送入电视接收机的电视信号均是高频信号,而我们日常生活中用录象机录制的电视信号和摄像机拍摄的电视信号都是基带信号,他们必须被调制到一个比较高的频率上才能在有线电视系统中传输。

1.2.4 传输干线系统设计1.2.4.1 传输干线的工程设计传输干线的功能是传输信号。

信号在电缆中传输是要衰减的,传输距离越远,衰减量越大;电缆的频率特性又使不同频率的信号在电缆中衰减的程度不同,频率越高的信号衰减的程度越大。

所以,在传输干线设计时,既要考虑到对信号衰减进行补偿,又要考虑对频率不同的信号其补偿程度要有所不同,频率高的信号要补偿的多些。

因此,在传输干线部分除了选用传输损耗小的电缆外,对放大器的使用也有其特殊的一面。

既然在传输干线部分使用了放大器,就要使其对系统的信号载噪比及交调的影响减小到最小程度。

1.2.4.2 传输干线电缆的选择常用的同轴电缆由内导体、绝缘层、屏蔽层和外保护层四个部分组成。

内导体电缆中主要起信号传导作用,常采用实心铜导线。

大直径电缆可以增大机械强度,也有采用铜包钢作为内导体。

屏蔽层由铜丝编制而成,它起着导电和屏蔽双重作用,使用时金属屏蔽端应接地。

绝缘体处于内导体和金属屏蔽层之间,要求采用高频损耗小的绝缘介质,制成类似莲藕心的结构。

绝缘体的支撑作用使内导体与屏蔽层同心,故称为同轴电缆。

外保护层是由橡胶、聚乙烯等材料制成,包裹在屏蔽层之外,有机械保护的密封防潮、防腐蚀的功能。

同轴电缆的主要技术指标是特性阻抗、衰减特性、温度特性和回波损耗。

特性阻抗是同轴电缆系统的重要参数,因为在有线电视系统中,凡是电缆连接的地方均要求各个部分达到阻抗匹配。

同轴电缆的特性阻抗与同轴电缆的内导体直径、金属屏蔽层的内直径和绝缘材料的介电常数有关。

衰减特性反映了电缆传输信号的损耗大小,通常以每100米衰减的dB数来表示,衰减越小,电缆的中继距离就越长。

温度特性反映了电缆的衰减量随温度变化的情况,电缆质量越好,受温度影响就越小。

回波特性是由于电缆特性阻抗不均匀而导致反射波和衰减量的增加,这对图像清晰度影响较大。

同轴电缆性能的差异主要取决于中心导体的直径、绝缘层的制造工艺等因素。

简单地说,直径导体直径越大,同轴电缆的衰减特性会越小。

从同轴电缆绝缘层的制造工艺来看,主要经历了实心结构、化学发泡、藕心发泡和物理高发泡几个阶段。

目前最好的电缆都采用物理高发泡制造工艺。

比如美国MC2公司的750号电缆就采用了这种工艺。

这种电缆的传输率达到了93%,物理发泡达到了88%。

由于绝缘层中包含有大量的微型气泡,相互隔开,所以不容易吸潮。

物理高发泡电缆的损耗很低,阻抗均匀,使用寿命长,是质量最优的电缆。

目前,我国有线电视电缆改造中大量使用了这种高性能的电缆。

为了增加距离,在传输干线部分必须选用衰减量小的频率特性好的同轴电缆。

通常选用物理高发泡同轴电缆。

在信号频率为200MHZ时的每百米的衰减量分别为10.8dB、5.7dB、4.5dB。

有时甚至选用更粗的同轴电缆作为传输干线使用,但随之而来的是价格变得极为昂贵。

1.2.4.3 传输干线的基本组成传输干线的组成除了必不可少的同轴电缆外,还有定向耦合器、均衡器和干线放大器。

定向耦合器的作用是从干线中提取一部分信号功率供给分配网络。

通常定向耦合器应尽量选用损失小的,而且尽可能安装在干线放大器的输出端,这样可以使定向耦合器有较高的输出电平。

有的干线放大器本身带有两个或多个分支器输出端,使用起来就更为方便。

均衡器的作用是用来弥补电缆的频率特性造成的量的不平衡。

通常当干线的长度超过50m时,就应考虑使用均衡器。

安装位置应靠近干线放大器的输入端或传输干线的末端。

对于带有自动斜率控制功能的干线放大器,因其内部设有均衡网络,所以在传输干线上不使用均衡器。

干线放大器的增益一般在20 dB左右,最高不超过30dB。

显然,两个干线放大器的间距除了取决于放大器的增益外,还取决于传输干线所使用的电缆的衰减特性和被传输的信号的频率。

1.2.4.4 干线放大器在传输干线中使用的特点为了增加传输距离,就要增加串接放大器的数目,这样必须会带来对系统信号载噪比和交调的影响。

为了使这些影响减少到最小程度,就要恰到好处地使用好放大器。

通常干线中的放大器的输出电平控制在80dBuV-100 dBuV之间,目地是减小对交调的影响。

为了减小对载噪比的影响,对干线放大器输入电平不宜太低,所以干线放大器的增益通常控制在20dB左右。

工程上根据干线放大器输入、输出信号电平值与信号频率的高低间的相互关系,可将传输干线分为全倾斜、平坦输出和半倾斜三种工作方式。
