冰蓄冷空调培训内容
冰蓄冷中央空调系统讲义
冰蓄冷中央空调系统循环模式
C.蓄冰冷机单独供冷模式
双工况机组
乙二醇溶液
10.5℃ 3.5℃
水
12℃ 7℃
冰蓄冷空调系统设备构成
1、中央空调主机 2、蓄冰桶 3、板式换热器 4、乙二醇泵 5、控制系统（含电动阀门） 6、冷冻循环泵 7、冷却塔 8、冷却循环泵 9、配电设施
比常规空调系 统多出的设备
什么是冰蓄冷？
利用夜间用电负荷较低并且电价偏低的低 价电打开主机制冷蓄冰。白天在用电高峰 并电价偏高的时候，融冰释放冷量制冷的 技术。我们称它为冰蓄冷技术。 简单讲，就是利用夜间3毛多钱的电做白天 1块多钱的事。最大限度实现中央空调用户 能源运行费用节省。
用晚上3毛钱的电 做白天1元钱的事
冰蓄冷空调的社会意义及优点
国内冰蓄冷技术近年迅猛发展
200万个使用中央空调建筑物 蓄冷项目总计只有600多个
2000000-600=？
“ 我国冰蓄冷空调市场已走向成熟 。全国范
围内 近两年的工程 几乎等于前十年的总和， 这本身已经足以说明问题 。未来一段时间内， 这个数字仍以几何级数字向上递增 ……”
－－中国建筑研究院总工程师 中国制冷学会理事 宋孝春
常规空调系统循环示意图
12℃
水
7℃77℃℃
水
冷冻 泵
12℃
7℃
冰蓄冷中央空调系统循环模式
A.夜间蓄冰模式
双工况机组 乙二醇溶液
水
空调机房
ቤተ መጻሕፍቲ ባይዱ供冷末端
红线左侧为空调机房设备，右侧为空调末端！
冰蓄冷中央空调系统循环模式
B.冰桶单独融冰供冷模式
双工况机组 关闭状态
乙二醇溶液
10.5℃ 3.5℃
冰蓄冷空调系统
1.冰蓄冷空调系统的定义：冰蓄冷空调系统，就是利用蓄能设备在空调系统不需要冷量的时间内将冷量储存起来，在空调系统需要的时间再将这部分能量释放出来的空调系统。
按冷源分类：①冷媒液〔盐水等〕循环，②制冷剂直接膨胀式按制冰形态分类：①静态型，在换热器上结冰与融冰；最常用的为浸水盘管式外制冰内融方式；②动态型，将生成的冰连续或间断地剥离；最常用的是在假设干平行板内通以冷媒，在板面上喷水并使其结冰，待冰层到达适当厚度，再加热板面，使冰片剥离，提高了蒸发温度和制冷机性能系数。
按冷水输送方式分类：①二次侧冷水输送方式为冰蓄冷槽与二次侧热媒相通,②一次侧与二次侧相通的盐水输送方式按装置组成分类：①现场安装型，适用于大型建筑物；②机组型，将制冷机与冰蓄冷槽等组合成机组，由工厂生产，适用于中小型建筑物。
冰蓄冷空调自控系统的基本功能冰蓄冷空调由于自身的特点而对自控系统有一定的依赖，而这种依赖就决定了自控系统的基本功能。
就一般情况而言，冰蓄冷空调对自控系统有如下四个方面的基本要求：1、工况切换和设备起停控制。
冰蓄冷空调是在同一管道系统上通过对水泵和阀门等设备的不同组合而得到不同的工况的，而不同的工况组合又表达出不同的运行策略。
因此，选择冰蓄冷空调只是为降低运行费用在设备上提供了可能，而真正实现降低运行费用还需将系统中所有设备有机地结合起来，并使操作者方便快捷地在各工况之间切换。
就具体的工程而言，不同的工况对参与运行的水泵以及阀门的开启和关闭都有不同的规定，与此同时，对各设备的启动顺序和设备启动的时间间隔都有具体的要求。
这就要求自控系统能为工况的切换提供方便、安全的操作手段。
理想情况下，操作者希望通过鼠标在屏幕上的点击或通过菜单的选择就能切换工况。
但是自控系统在提供操作方便的同时又要能够防止人员的误操作，所以建议把工况切换和系统启动分为两步操作，即切换工况只是为系统启动做好了工况的选择，而并不是在切换工况后直接启动系统。

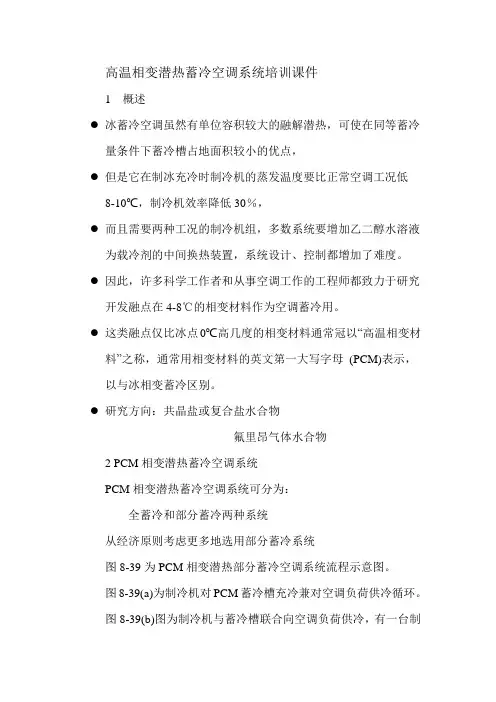

高温相变潜热蓄冷空调系统培训课件
高温相变潜热蓄冷空调系统培训课件
1 概述
●冰蓄冷空调虽然有单位容积较大的融解潜热，可使在同等蓄冷
量条件下蓄冷槽占地面积较小的优点，
●但是它在制冰充冷时制冷机的蒸发温度要比正常空调工况低
8-10℃，制冷机效率降低30％，
●而且需要两种工况的制冷机组，多数系统要增加乙二醇水溶液
为载冷剂的中间换热装置，系统设计、控制都增加了难度。
●因此，许多科学工作者和从事空调工作的工程师都致力于研究
开发融点在4-8℃的相变材料作为空调蓄冷用。
●这类融点仅比冰点0℃高几度的相变材料通常冠以“高温相变材
料”之称，通常用相变材料的英文第一大写字母(PCM)表示，以与冰相变蓄冷区别。
●研究方向：共晶盐或复合盐水合物
氟里昂气体水合物
2 PCM相变潜热蓄冷空调系统
PCM相变潜热蓄冷空调系统可分为：
全蓄冷和部分蓄冷两种系统
从经济原则考虑更多地选用部分蓄冷系统
图8-39为PCM相变潜热部分蓄冷空调系统流程示意图。
图8-39(a)为制冷机对PCM蓄冷槽充冷兼对空调负荷供冷循环。
图8-39(b)图为制冷机与蓄冷槽联合向空调负荷供冷，有一台制
冷机停止运转。
从该图看出PCM蓄冷空调系统要比冰蓄冷空调系统简单得多，仅需在原普通空调系统中并入PCM回路即可，制冷主机无需变更。
●
蓄冷槽回路的出水回路上的循环水泵为增压泵；
●出水管道上配有逆止阀，防止停泵时倒流；
●进水管道上设有恒压阀PSV-l，PSV-2，用以维持空调供水回路
与蓄冷回路的压差;
同时还分别设置了两个自动开闭阀V-l和V-2，它与增压泵连动，
在泵停止前关闭，泵由延时开关控制。
冰蓄冷课程设计说明书
冰蓄冷课程设计说明书一、教学目标本课程旨在让学生了解和掌握冰蓄冷技术的基本原理和应用，培养学生的科学思维和创新能力，提高学生的环保意识和实践能力。
具体目标如下：1.知识目标：学生能够理解冰蓄冷技术的原理、设备和应用场景，掌握相关的物理和化学知识。
2.技能目标：学生能够运用冰蓄冷技术解决实际问题，如设计简单的冰蓄冷空调系统，进行能效分析和优化。
3.情感态度价值观目标：学生能够认识到冰蓄冷技术在节能减排和可持续发展方面的重要性，培养学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括冰蓄冷技术的基本原理、设备和应用。
详细的教学大纲如下：1.冰蓄冷技术的基本原理：介绍冰蓄冷技术的概念、工作原理和优点，分析冰蓄冷过程中的热力学现象和能量转换。
2.冰蓄冷设备：讲解冰蓄冷设备的种类、结构和性能，包括冰盘管、冰球、冰砖等，以及各自的优缺点和适用场景。
3.冰蓄冷应用：介绍冰蓄冷技术在空调、制冷、储能等领域的应用，分析冰蓄冷系统的设计和运行原理。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：通过讲解冰蓄冷技术的基本原理、设备和应用，使学生掌握相关知识。
2.讨论法：学生针对冰蓄冷技术的热点问题和实际案例进行讨论，培养学生的思考和分析能力。
3.案例分析法：分析具体的冰蓄冷项目案例，使学生了解冰蓄冷技术在实际工程中的应用和效果。
4.实验法：安排学生进行冰蓄冷实验，让学生亲手操作，培养学生的实践能力和创新能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用国内权威出版的冰蓄冷技术教材，为学生提供系统的理论知识。
2.参考书：提供相关的科研论文和工程案例，拓展学生的知识视野。
3.多媒体资料：制作冰蓄冷技术的多媒体课件和视频，提高学生的学习兴趣。
4.实验设备：配置冰蓄冷实验所需的设备器材，让学生进行实践活动。
五、教学评估本课程的评估方式将采用多元化的形式，以全面、客观地评价学生的学习成果。
冰蓄冷
机组优先
冰蓄冷空调技术简介
回流的热乙二醇溶液，先经制冷机预冷， 回流的热乙二醇溶液，先经制冷机预冷，而后流经蓄 冰装置而被融冰冷却至设定温度 。 融冰优先 从空调负荷端流回的热乙二醇溶液先经蓄冰装置冷却 到某一中间温度，而后经制冷机冷却至设定温度 到某一中间温度，而后经制冷机冷却至设定温度。
蓄冰空调系统工作原理
蓄冰流程选择
b、串联流程 即制冷机与蓄冰罐在流程中处于串联位置， 即制冷机与蓄冰罐在流程中处于串联位置，以一套循 环泵维持系统内的流量与压力，供应空调所需的基本负荷。 环泵维持系统内的流量与压力，供应空调所需的基本负荷。 串联流程配置适当自控，也可实现各种工况的切换。 串联流程配置适当自控，也可实现各种工况的切换。
流到储冰罐，被洒在冰上直接进行融冰，只要罐中有冰就可以一直保持出水温度在3.5℃ 流到储冰罐，被洒在冰上直接进行融冰，只要罐中有冰就可以一直保持出水温度在3.5℃ 3.5 左右，为融冰板式换热器的另一侧提供5 的冷冰用于供冷. 左右，为融冰板式换热器的另一侧提供5-7℃的冷冰用于供冷.
蓄冰空调系统工作原理
蓄冰空调的选型
蓄冰罐 蓄冰槽容量 Q′=n2*q*T2 板式换热器选型 F=Q/(K×Δtm) F=Q/(K× 公式中Q为总换热量； 为换热系数； 公式中Q为总换热量；K为换热系数；Δtm 为对数平 均温差
冰蓄冷空调的定义及分类
静态蓄冰是指蓄冰装置和储冰装置为一体， 静态蓄冰是指蓄冰装置和储冰装置为一体，蓄冰过程 是指蓄冰装置和储冰装置为一体 中冰一直附着在蓄冰装置内，蓄冰过程一次冻结完成， 中冰一直附着在蓄冰装置内，蓄冰过程一次冻结完成，故 称为静态蓄冰。 称为静态蓄冰。 静态蓄冰是由常规空调系统发展而来的， 静态蓄冰是由常规空调系统发展而来的，主要原因是 人们不想作太多的变化而借用原来习惯的空调主机来做为 蓄冰主机。 蓄冰主机。但这样做的结果给蓄冰和融冰释冷带来很多弊 端。静态蓄冰时冰的导热系数很小，冰层冻结的越厚，冰 静态蓄冰时冰的导热系数很小，冰层冻结的越厚， 层的热阻越大，制冷机的蒸发温度越低，性能系数也越低。 层的热阻越大，制冷机的蒸发温度越低，性能系数也越低。 同时融冰时为非接触式换热，融冰释冷速度初期快， 同时融冰时为非接触式换热，融冰释冷速度初期快，中后 期慢。 期慢。
冰蓄冷空调系统简介
冰蓄冷空调系统简介1.冰蓄冷空调系统的定义、原理及组成：1.1冰蓄冷空调系统定义通过制冰方式，以相变潜热储存冷量，并在需要时融冰释放出冷量的空调系统称为冰蓄冷空调系统。
1.2冰蓄冷空调系统运行原理选择电力低谷时段（电费较低）启动空调主机制冷，将冷量以冰的形态（潜热）储存在储冰槽中，等到白天尖峰电力时段（电费较高）需使用空调时，将夜间所储存的冰融化，通过融冰泵及换热器，将储存的冷量释放出来供冷用户使用。
蓄冷系统的系统流程图详见右图。
1.3冰蓄冷空调系统组成冰蓄冷空调系统包括：空调主机、冷水泵、冷却水泵、冷却塔、蓄冷水泵、释冷水泵、换热器、储冰槽等。
相对于常规空调系统，冰蓄冷系统增加了储冰槽、换热器等装置。
冰蓄冷空调系统流程图2.冰蓄冷空调系统的适用条件2.1执行峰谷电价，且差价较大的地区。
（峰谷电价比至少要达到4:1，否则无经济性可言）2.2空调冷负荷高峰与电网高峰时段重合，且在电网低谷时段空调负荷较小的空调工程。
2.3在一昼夜或者某一周期内，最大冷负荷高出平均负荷较多，并经常处于部分负荷运行的空调工程。
2.4电力容量或电力供应受到限制的空调工程。
2.5要求部分时段备用制冷量的空调工程。
2.6要求供低温冷水，或要求采用低温送风的空调工程。
2.7区域性集中供冷的空调工程。
3.冰蓄冷空调系统优缺点分析3.1冰蓄冷空调系统优点3.1.1可以利用夜间低谷电价进行制冰蓄冷，节省运行费用。
3.1.2可提供1℃到5℃冰水，供冷藏、低温除湿等系统使用。
3.1.3可应付短时间的超大瞬间负荷。
例如：教堂、大型体育馆、机场、百货公司、博物馆等等。
3.2冰蓄冷空调系统缺点：3.2.1从环保角度分析，冰蓄冷省钱但不节能，冰蓄冷可以利用低谷电价，但制冰工况下效率极低，与实现能源的高效利用不相符。
3.2.2从系统可靠性分析，冰蓄冷系统调控困难，存在控制方面的致命缺陷，因无法控制其放冷速度和蓄冷速度，很多冰蓄冷项目通常将制冰主机和蓄冰槽选得非常大。
