halcon线直线度算子
halconxld线段中点、端点和角度的计算
halconxld线 段 中 点 、 端 点 和 角 度 的 计 算
一、xld线段中点 area_center_points_xld (Line4, Area, Row, Column)
二、xld线段端点 *xld转region gen_region_contour_xld (LineContours, RegionLines, 'filled') *提取区域轮骨 skeleton (RegionLines, Skeleton) *获取轮骨端点 junctions_skeleton (RegionLines, EndPoints, JuncPoints) get_region_points (EndPoints, Rows1, Columns1)
法三：通过求椭圆长半轴、短半轴的方式求xld轮廓（精度较高，但是方向有时会找不准） elliptic_axis_points_xld(XLD : : : Ra, Rb, Phi)
法三：通过线段两端点的反正切来求角度（方向准确，精度较高，始终以X轴正方向为起始方向，推荐） 注：直线起始端点(Rows[0],Columns[0])，末尾端点(Rows[1],Columns[1]) offsetX := RightDownColumn - LeftUpColumn offsetY := RightDownRow - LeftUpRow tuple_atan2 (offsetY, offsetX, angel) tuple_deg (angel, angelDeg) *线段与X轴正方向的夹角 m_rotate := 180 - angelDeg
三、xld线段角度 法一：可将xld转成区域，然后求区域的方向 gen_region_contour_xld (LineContours, RegionLines, 'filled') orientation_region (RegionLines, Phi)
halcon两点生成直线的算子
在机器视觉领域，Halcon软件是一个广泛应用的工具，它提供了许多强大的算子来处理图像。
其中，两点生成直线的算子是Halcon中的一个重要功能，它可以根据给定的两个点，快速准确地生成一条直线。
本文将深入探讨这一算子的工作原理、应用场景和个人观点。
一、算子原理在Halcon中，两点生成直线的算子主要使用两个点的坐标作为输入，然后通过数学计算得到过这两个点的直线方程。
具体来说，算子使用两点式直线方程进行计算，该方程可以表示为：(y - y1)/(y2 - y1) = (x - x1)/(x2 - x1)其中，(x1, y1)和(x2, y2)为输入的两个点的坐标。
通过这个方程，Halcon可以快速有效地生成直线，并在图像中进行标记和分析。
二、应用场景两点生成直线的算子在实际的图像处理中有着广泛的应用场景，比如机器人视觉系统、自动化检测系统等。
通过该算子，可以快速准确地提取图像中的直线特征，为后续的图像分析和处理提供有力支持。
个人观点和理解在我看来，两点生成直线的算子是Halcon软件中非常实用的功能之一。
它为我们在图像处理过程中提取直线特征提供了便利，减少了繁琐的计算和不必要的时间开销。
该算子的精准度和稳定性也让人印象深刻，使得我们在实际应用中能够更加放心地使用。
总结通过本文的介绍，我们深入了解了Halcon软件中两点生成直线的算子的原理和应用场景。
该算子的高效性和准确性使其成为图像处理中不可或缺的利器，为我们提供了便利和支持。
希望本文的内容能够帮助读者更好地理解和使用这一功能。
以上是全面评估和撰写的文章内容，希望对您有所帮助。
三、算子的工作原理在Halcon软件中，两点生成直线的算子实际上是基于数学原理来进行计算和生成直线的。
通过输入的两个点的坐标，算子可以快速地利用两点式直线方程来计算生成一条直线。
这个方程可以帮助我们准确地得到一条经过指定两个点的直线，在图像处理中具有非常重要的作用。
算子的工作原理主要是通过计算两点式直线方程来实现的。

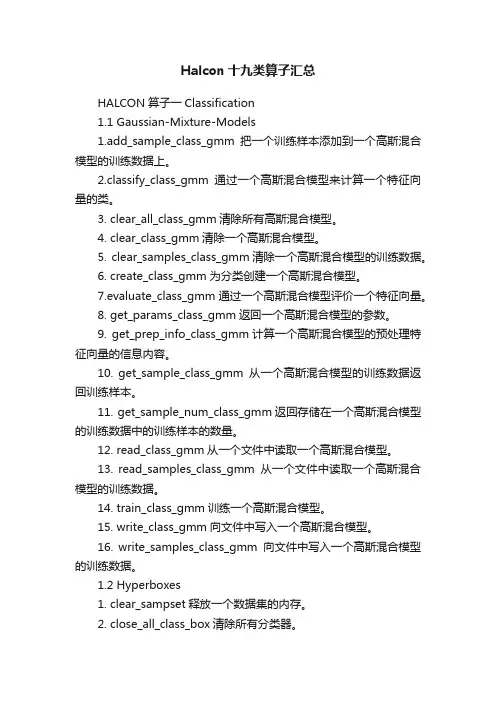

Halcon十九类算子汇总
Halcon十九类算子汇总HALCON算子一Classification1.1 Gaussian-Mixture-Models1.add_sample_class_gmm把一个训练样本添加到一个高斯混合模型的训练数据上。
2.classify_class_gmm通过一个高斯混合模型来计算一个特征向量的类。
3. clear_all_class_gmm清除所有高斯混合模型。
4. clear_class_gmm清除一个高斯混合模型。
5. clear_samples_class_gmm清除一个高斯混合模型的训练数据。
6. create_class_gmm为分类创建一个高斯混合模型。
7.evaluate_class_gmm通过一个高斯混合模型评价一个特征向量。
8. get_params_class_gmm返回一个高斯混合模型的参数。
9. get_prep_info_class_gmm计算一个高斯混合模型的预处理特征向量的信息内容。
10. get_sample_class_gmm从一个高斯混合模型的训练数据返回训练样本。
11. get_sample_num_class_gmm返回存储在一个高斯混合模型的训练数据中的训练样本的数量。
12. read_class_gmm从一个文件中读取一个高斯混合模型。
13. read_samples_class_gmm从一个文件中读取一个高斯混合模型的训练数据。
14. train_class_gmm训练一个高斯混合模型。
15. write_class_gmm向文件中写入一个高斯混合模型。
16. write_samples_class_gmm向文件中写入一个高斯混合模型的训练数据。
1.2 Hyperboxes1. clear_sampset释放一个数据集的内存。
2. close_all_class_box清除所有分类器。
3. close_class_box清除分类器。
4. create_class_box创建一个新的分类器。
halcon常用算子原理
halcon常用算子原理Halcon是一款常用的机器视觉编程软件，拥有丰富的算子库。
算子是Halcon中用于实现图像处理和分析的基本操作单元，通过对图像进行各种算子操作，可以提取出感兴趣的特征信息，实现目标检测、图像匹配、测量等功能。
本文将介绍Halcon常用算子的原理和使用方法。
一、算子的基本概念算子是Halcon中的一个核心概念，它是一种用于对图像进行操作和处理的函数。
算子可以接受一个或多个输入参数，并根据这些参数对输入图像进行处理，生成输出结果。
Halcon提供了丰富的算子库，包括图像预处理、特征提取、形状分析、匹配等各个方面的算子，用户可以根据需要选择合适的算子进行组合使用。
二、算子的分类根据功能和用途的不同，Halcon中的算子可以分为以下几类：1. 图像预处理算子：用于对输入图像进行去噪、平滑、增强等预处理操作，以提高后续处理的效果。
2. 特征提取算子：用于从输入图像中提取出感兴趣的特征信息，如边缘、角点、直线、圆等。
3. 形状分析算子：用于对输入图像中的目标进行形状分析，如面积、周长、矩形度等。
4. 目标检测算子：用于在输入图像中检测目标的位置和姿态，如模板匹配、形状匹配、边缘匹配等。
5. 图像匹配算子：用于对输入图像进行模板匹配，找出与模板相似的目标。
6. 测量算子：用于对输入图像中的目标进行测量，如距离、角度、直径等。
三、算子的使用方法在Halcon中使用算子非常简单，只需按照以下步骤进行操作：1. 加载图像：使用read_image算子加载输入图像。
2. 预处理图像：根据需要使用不同的预处理算子对图像进行预处理，如smooth_image、reduce_noise等。
3. 提取特征：根据需要使用不同的特征提取算子对图像进行特征提取，如edges_image、threshold等。
4. 分析形状：根据需要使用不同的形状分析算子对目标进行形状分析，如area_center、orientation等。
HALCON 算子函数 整理 1-19章
halcon算子中文解释comment ( : : Comment : ) 注释语句exit ( : : : ) 退出函数open_file ( : : FileName, FileType : FileHandle ) 创建（'output' or 'append' ）或者打开（output ）文本文件fwrite_string ( : : FileHandle, String : ) 写入stringdev_close_window ( : : : ) 关闭活跃的图形窗口。
read_image ( : Image : FileName : ) ；加载图片get_image_pointer1 ( Image : : : Pointer, Type, Width, Height )获得图像的数据。
如：类型(= ' 字节',' ' ',uint2 int2 等等) 和图像的尺寸( 的宽度和高度) dev_open_window( : :Row,Column,WidthHeight,Background :WindowHandle ) 打开一个图形的窗口。
dev_set_part ( : : Row1, Column1, Row2, Column2 : ) 修改图像显示的位置dev_set_draw (’fill’)填满选择的区域dev_set_draw (’margin’)显示的对象只有边缘线，dev_set_line_width (3) 线宽用Line Width 指定threshold ( Image : Region : MinGray, MaxGray : ) 选取从输入图像灰度值的g 满足下列条件:MinGray < = g < = MaxGray 的像素。
dev_set_colored (number) 显示region 是用到的颜色数目dev_set_color ( : : ColorName : ) 指定颜色connection ( Region : ConnectedRegions : : ) 合并所有选定像素触摸相互连通区fill_up ( Region : RegionFillUp : : ) 填补选择区域中空洞的部分fill_up_shape ( Region : RegionFillUp : Feature, Min, Max : )select_shape ( Regions : SelectedRegions : Features, Operation, Min, Max : ) 选择带有某些特征的区域，Operation 是运算，如“与”“或”smallest_rectangle1 ( Regions : : : Row1, Column1, Row2, Column2 ) 以矩形像素坐标的角落,Column1,Row2(Row1,Column2) 计算矩形区域( 平行输入坐标轴) 。
Halcon算子介绍
图像、窗口基础操作部分基础操作dev_close_window()关闭当前激活的窗口read_image( : Image : FileName : )读取图像，可以支持多种格式，比如TIFF，PNG，JPEG-XR，JPEG-2000等，还支持一次性读取多个图像。
Image：输出，读取完后在halcon所存放的变量名FileName：图片路径，可以是多个路径，可以是绝对路径或者相对路径，还可以省略扩展名示例：* Reading an image:read_image(Image,'mreut')* Reading 3 images into an image array:read_image(Images,['ic0','ic1','ic2'])stop()停止程序（等待用户继续运行）get_image_size(Image : : : Width, Height)获取图像的尺寸Image：要获取尺寸的图像Width：输出，图像的宽度Height：输出，图像的高度dev_open_window( : : Row, Column, Width, Height, Background : WindowHandle)打开一个新的图像窗口Row：图像窗口左上角的起始行，默认0。
（好像没什么用）Column:图像窗口左上角的起始列，默认0.（好像没什么用）Width：图像窗口的宽度，默认256Height：图像窗口的高度，默认256Background:新窗口的背景颜色，默认黑色（black）WindowHandle：窗口的识别Iddev_display(Object : : : )将图像显示到当前的图像窗口上Object：要显示的图像对象dev_set_draw( : : DrawMode : )设置Region的显示形式DrawMode：区域的显示形式，默认'fill'，可选'fill', 'margin'，fill表示显示实心区域，margin表示只显示区域的外边界dev_set_color( : : ColorName : )设置输出颜色ColorName：颜色名称，默认’white’，可选值（格式）：'white', 'black', 'gray', 'red', 'green', 'blue', '#003075', '#e53019', '#ffb529'disp_message( : : WindowHandle, String, CoordSystem, Row, Column, Color, Box : )输出一段文字信息WindowHandle：要显示文字的窗口handleString：要显示的文字信息，会显示在一个行里CoordSystem：使用的坐标系，默认window，可选'window', 'image'Row，Column：文字坐标，默认12Color：文字颜色，默认'black'，可选'', 'black', 'blue', 'yellow', 'red', 'green', 'cyan', 'magenta', 'forest green', 'lime green', 'coral', 'slate blue'Box：是否包含在一个背景框内，默认'true'，可选'true', 'false'基础语法If(‘condition’) … else … endif条件判断While(‘condition’) … endwhileWhile循环for Index := ‘start‘ to ‘max’ by ‘step’… endfor for循环图像处理部分基础操作图像转化convert_image_type(Image : ImageConverted : NewType : )转换图像类型Image : 要转化的图像ImageConverted : 输出，转化后的图像NewType :要转化的图像类型，详见Halcon的图像像素类型decompose3(MultiChannelImage : Image1, Image2, Image3 : : )把一个RGB图像转化为3个单通道的图像MultiChannelImage：输入的多通道图像（应该是3通道？）Image1, Image2, Image3:输出，转化后的单通道图像，1是red，2是green，3是bluergb1_to_gray(RGBImage : GrayImage : : )把一张RGB图像转化为灰度图像RGBImage:输入的RGB图像GrayImage：输出，得到的灰度图像腐蚀膨胀gen_disc_se( : SE : Type, Width, Height, Smax : )创建一个椭圆形结构元素，用于图像的腐蚀膨胀SE：输出，生成后的结构元素，图像类型Type：结构元素的图像像素类型，默认是’byte’，可选：’byte’，’uint2’，’real’，详见Halcon的图像像素类型gray_erosion(Image, SE : ImageErosion : : )使用结构元素对图像做腐蚀操作（结构元素可以是gen_disc_se的输出）Image：要做腐蚀操作的图像SE：结构元素ImageErosion：输出，腐蚀后的图像gray_dilation(Image, SE : ImageDilation : : )使用结构元素对图像做膨胀操作（结构元素可以是gen_disc_se的输出）Image：要做膨胀操作的图像SE：结构元素ImageDilation：输出，膨胀后的图像区域处理部分基础操作threshold(Image : Region : MinGray, MaxGray : )将图像根据灰度值二值化Image：需要进行二值化的图像Region：输出，二值化后的结果区域MinGray：最小灰度值，默认128MaxGray：最大灰度值，默认255，必须大于MinGrayconnection(Region : ConnectedRegions : : )计算出区域中连接的部分Region：要计算的区域ConnectedRegions：输出，计算后的Region数组，相连的部分将被划分为一个区域，会以不同颜色加以区分select_shape(Regions : SelectedRegions : Features, Operation, Min, Max : )从一个区域数组中选择出符合某特征条件的区域Regions：输入的区域数组SelectedRegions：输出，选出的符合某些特征条件的区域数组Features：条件特征，详见区域特征说明Operation：对于符合特征的区域的连接操作，可以是And 或者OrMin：特征的最小值Max：特征的最大值示例：read_image(Image,'monkey')threshold(Image,S1,160,255)connection(S1,S2)select_shape(S2,Eyes,['area','anisometry'],'and',[500,1.0],[50000,1.7])disp_region(Eyes,WindowHandle)difference(Region, Sub : RegionDifference : : ) 计算两个区域的差Region ：需要处理的区域Sub ：被减去的区域RegionDifference ：输出，计算后的结果。
halcon中的算子gen_region_line用法
halcon中的算子gen_region_line用法在Halcon中，gen_region_line算子是一种用于提取图像中线条区域的工具。
它能够识别图像中的线条，并将其转换为具有特定参数的区域，以便进行进一步的处理和分析。
本文将介绍gen_region_line算子的基本用法和参数设置，帮助您更好地理解和应用该算子。
一、基本用法gen_region_line算子提供了多种功能，可以提取不同形状和尺寸的线条区域。
在使用该算子之前，您需要导入Halcon库并加载所需的图像。
接下来，使用gen_region_line算子对图像进行处理，并根据需要设置相关参数。
二、参数设置gen_region_line算子的参数设置非常重要，因为它决定了最终提取的线条区域的精度和准确性。
以下是几个常用的参数及其说明：1. Line Width（线宽）：指定要提取的线条宽度。
可以根据实际情况进行调整，以适应不同的图像和线条类型。
2. Line Color（线条颜色）：选择要提取的线条颜色。
如果图像中的线条颜色多样，需要选择一个通用的颜色范围或阈值进行匹配。
3. Line Start（线起始点）：指定线条区域的起始位置。
可以选择固定位置或基于其他参数计算得出。
4. Line End（线结束点）：指定线条区域的结束位置。
同样可以选择固定位置或基于其他参数计算得出。
5. Threshold（阈值）：用于确定线条的颜色和亮度是否符合要求。
可以根据图像的实际情况进行调整，以提高提取精度。
除了上述参数，还有其他一些可选参数，如Line Orientation （线条方向）、Line Saliency（线条显著性）等。
根据具体应用场景和需求，选择合适的参数组合，可以提高线条区域的提取效果。
三、结果展示使用gen_region_line算子提取线条区域后，可以得到一个包含线条信息的数据结构，包括线条的位置、颜色、宽度等属性。
您可以使用Halcon提供的函数对这些数据进行进一步处理和分析。
halcon中的常用算子的中文说明
halcon中的常用算子的中文说明sub_image (ImageConverted1, ImageConverted2, ImageSub, 1, 0)一幅图减另一幅图。
用一幅图的灰度减另一幅的灰度成新的一幅图。
mult_image (Image, ImagePart, ImageResult, 0.015, 0)一幅图加一幅成的一幅图convert_image_type (Traffic2, ImageConverted2, 'int2')转换图像的格式crop_part (ImageNoise, ImagePart, 0, 0, Width, Height)取出一幅图的中部分dots_image (ImageResult, DotImage, 5, 'dark', 2)取出图像中圆点partition_dynamic (SelectedRegions, Partitioned, 25, 20)根据各个区域的特征将各个区域分割开。
intersection (Partitioned, Region, Characters)取出两个区域中重叠的部分，如果Region有两个区域在Partitioned中，则这两个区域合并成一区域。
difference (RegionDilation, RegionErosion, RegionDifference) 取出两个区域中不重叠的部分。
critical_points_sub_pix (FilterResponse, 'facet', 1.5, 0.7, RowMin, ColMin, RowMax, ColMax, RowSaddle, ColSaddle)取出图像中的关键点。
corner_response (Image, FilterResponse, 3, 0.04)auto_threshold (Image, Regions, 10)自动阈值分割，根据灰度直方图中两波峰中的波谷取出阈值。
halcon算子及其用途
halcon算子及其用途Halcon算子及其用途HALCON算子函数——Chapter 11 : Morphology（形态学）Gray-Values1. dual_rank功能：打开、取中值和关闭圆和矩形掩码。
2. gen_disc_se功能：为灰度形态学生成椭圆结构基础。
3. gray_bothat功能：执行一个图像的一个灰度值bottom_hat变换（原图像和它的闭之间的差）。
4. gray_closing功能：关闭一个图像的一个灰度值。
5. gray_closing_rect功能：关闭带矩形掩码的灰度值。
6. gray_cl_osing_shape功能：关闭带选择掩码的灰度值。
7. gray_dilation功能：扩大一个图像上的灰度值。
8. gray_dilation_rect功能：确定一个矩形的最小灰度值。
9. gray_dilation_shape功能：确定一个选择的掩码的最大灰度值。
．10. gray_erosion功能：腐蚀一个图像的灰度值。
11. gray_erosion_rect功能：确定一个矩形的最小灰度值。
12. gray_erosion_shape功能：确定一个选择的掩码的最小灰度值。
13. gray_opening功能：打开一个图像的灰度值。
14. gray_opening_rect功能：打开一个矩形掩码的灰度值。
15. gray_openin_g_shape功能：打开一个选择的掩码的灰度值。
16. gray_range_rect功能：确定一个矩形的灰度值范围。
17. gray_tophat功能：执行一个图像的一个灰度值top_hat变换（原图像和它的开之间的差）。
18. read_gray_se功能：为灰度形态学下载一个结构基础。
Region1. bottom_hat功能：计算区域的bottom_hat（原图像和它的闭之间的差）。
2. boundary功能：把一个区域减小到它的边界。
HALCON中的算子大全(中英对照)
HALCON中的算子大全（中英对照）HALCON中的算子大全（中英对照）Chapter 1 :Classification1.1 Gaussian-Mixture-Models1.add_sample_class_gmm功能：把一个训练样本添加到一个高斯混合模型的训练数据上。
2.classify_class_gmm功能：通过一个高斯混合模型来计算一个特征向量的类。
3. clear_all_class_gmm功能：清除所有高斯混合模型。
4. clear_class_gmm功能：清除一个高斯混合模型。
5. clear_samples_class_gmm功能：清除一个高斯混合模型的训练数据。
6. create_class_gmm功能：为分类创建一个高斯混合模型。
7.evaluate_class_gmm功能：通过一个高斯混合模型评价一个特征向量。
8. get_params_class_gmm功能：返回一个高斯混合模型的参数。
9. get_prep_info_class_gmm功能：计算一个高斯混合模型的预处理特征向量的信息内容。
10. get_sample_class_gmm功能：从一个高斯混合模型的训练数据返回训练样本。
11. get_sample_num_class_gmm功能：返回存储在一个高斯混合模型的训练数据中的训练样本的数量。
12. read_class_gmm功能：从一个文件中读取一个高斯混合模型。
13. read_samples_class_gmm功能：从一个文件中读取一个高斯混合模型的训练数据。
14. train_class_gmm功能：训练一个高斯混合模型。
15. write_class_gmm功能：向文件中写入一个高斯混合模型。
16. write_samples_class_gmm功能：向文件中写入一个高斯混合模型的训练数据。
1.2 Hyperboxes1. clear_sampset功能：释放一个数据集的内存。
HALCON算子函数整理1-19章
HALCON算子函数整理1-19章halcon算子中文解释open_file(::FileName,FileType:FileHandle)创建（'output'or'append'）或者打开（output）文本文件fwrite_tring(::FileHandle,String:)写入tringdev_cloe_window(:::)关闭活跃的图形窗口。
read_image(:Image:FileName:)；加载图片get_image_pointer1(Image:::Pointer,Type,Width,Height)获得图像的数据。
如：类型(='字节',''',uint2int2等等)和图像的尺寸(的宽度和高度)dev_open_window(::Row,Column,WidthHeight,Background:WindowHan dle)打开一个图形的窗口。
dev_et_part(::Row1,Column1,Row2,Column2:)修改图像显示的位置dev_et_draw(’fill’)填满选择的区域dev_et_draw(’margin’)显示的对象只有边缘线，dev_et_line_width(3)线宽用LineWidth指定threhold(Image:Region:MinGray,Ma某Gray:)选取从输入图像灰度值的g满足下列条件:MinGray<=g<=Ma某Gray的像素。
dev_et_colored(number)显示region是用到的颜色数目dev_et_color(::ColorName:)指定颜色connection(Region:ConnectedRegion::)合并所有选定像素触摸相互连通区fill_up(Region:RegionFillUp::)填补选择区域中空洞的部分fill_up_hape(Region:RegionFillUp:Feature,Min,Ma某:)elect_hape(Region:SelectedRegion:Feature,Operation,Min,Ma 某:)选择带有某些特征的区域，Operation是运算，如“与”“或”mallet_rectangle1(Region:::Row1,Column1,Row2,Column2)以矩形像素坐标的角落,Column1,Row2(Row1,Column2)计算矩形区域(平行输入坐标轴)dev_diplay(Object:::)显示图片dip_rectangle1(::WindowHandle,Row1,Column1,Row2,Column2:)显示的矩形排列成的。
Halcon算子汇总
HALCON算子函数完整汇总Chapter_19:XLD19.1 Access1. get_contour_xld功能：返回XLD轮廓(contour)的坐标。
2. get_lines_xld功能：返回一个XLD多边形（polygon）数据。
3. get_parallels_xld功能：返回一个XLD并行数据。
4. get_polygon_xld功能：返回一个XLD多边形（polygon）数据。
19.2 Creation1. gen_contour_nurbs_xld功能：将一个NURBS曲线转换为一个XLD（密度？）轮廓(contour)。
2. gen_contour_polygon_rounded_xld功能：根据一个多边形（polygon）（以元组形式给出）的圆形角点创建一个XLD轮廓(contour)。
3. gen_contour_polygon_xld功能：根据一个多边形（polygon）（以元组形式给出）创建一个XLD轮廓(contour)。
4. gen_contour_region_xld功能：根据区域创建XLD轮廓(contour)。
5. gen_contours_skeleton_xld功能：将框架转换为XLD轮廓(contour)。
6. gen_cross_contour_xld功能：根据每个输入点交叉的形状创键一个XLD轮廓(contour)。
7. gen_ellipse_contour_xld功能：根据相应的椭圆弧创建一个XLD轮廓(contour)。
8. gen_parallels_xld功能：提取并行XLD多边形（polygon）。
9. gen_polygons_xld功能：根据多边形近似创建XLD轮廓(contour)。
10. gen_rectangle2_contour_xld功能：创建一个矩形XLD轮廓(contour)。
11. mod_parallels_xld功能：提取一个包括同质区域的并行XLD多边形（polygon）。
halcon线直线度算子
halcon线直线度算子
摘要：
1.介绍Halcon 线直线度算子
2.讨论线直线度算子的计算方法
3.分析Halcon 线直线度算子的优缺点
4.总结Halcon 线直线度算子在工业检测中的应用
正文：
Halcon 是一种常用的机器视觉软件，它提供了丰富的图像处理和分析功能。
在Halcon 中，线直线度算子是用于检测图像中直线特征的一个工具。
通过使用线直线度算子，用户可以快速准确地检测出图像中的直线，这对于工业检测领域具有重要的应用价值。
线直线度算子的计算方法主要包括以下几个步骤：
1.提取图像中的边缘点
2.对边缘点进行排序，以获得直线特征
3.计算直线的斜率
4.根据斜率和截距计算直线方程
Halcon 线直线度算子的优点在于它具有较高的检测精度和较快的计算速度。
这主要得益于Halcon 强大的图像处理能力以及针对直线特征的专门算法。
此外，线直线度算子还可以适应不同场景和任务需求，例如在检测不同颜色、不同宽度的线时，用户可以根据实际情况调整算子的参数。
然而，Halcon 线直线度算子也存在一定的局限性。
首先，当图像中的直
线数量较多时，算子可能无法有效地处理这些直线。
其次，对于一些特殊形状的直线，例如圆弧、椭圆等，线直线度算子可能无法准确检测。
总之，Halcon 线直线度算子在工业检测领域具有广泛的应用前景。
在实际应用中，用户可以根据具体需求选择合适的算子参数，从而实现对图像中直线特征的高效检测。
halcon算子lines_gauss参数
halcon算子lines_gauss参数全文共四篇示例，供读者参考第一篇示例：Halcon是一款广泛应用于机器视觉领域的软件工具，其中的lines_gauss算子是用来检测图像中的直线和线段的重要工具之一。
在使用lines_gauss算子时，参数的设置对于算法的性能和结果具有重要影响。
本文将详细介绍lines_gauss算子中的参数设置，让读者更好地理解和掌握这一功能。
lines_gauss算子是用来检测图像中的直线和线段的工具，具有准确度高、速度快的特点。
在使用lines_gauss算子时，首先需要设置一些参数，其中最重要的是sigma和threshold参数。
sigma参数决定了线段检测算法中的高斯滤波器的标准差，它的值越大，滤波器的效果越明显，可以检测到更长的直线段，但可能会降低检测的准确度。
threshold参数用来过滤检测到的直线段，当线段的得分低于这个阈值时，将被过滤掉。
除了sigma和threshold参数外，lines_gauss算子还有其他一些参数，比如最小长度参数，用来过滤检测到的线段的最小长度；最大间距参数，用来指定并行线段之间的最大间距；最小相似度参数，用来指定两条线段之间的最小角度差。
这些参数的设置会直接影响到算法的性能和结果，需要根据具体的应用场景来进行调整。
在实际应用中，如何合理地设置lines_gauss算子的参数是一个关键问题。
一般来说，首先要根据图像的特点和要求来确定参数的范围，然后通过试验和调整来找到最佳的参数组合。
在调整参数时，可以通过查看算法的输出结果来评估参数的效果，比如检测到的直线段的数量和质量是否符合要求，是否存在漏检或误检的情况等。
要注意的是，不同图像和场景可能需要不同的参数设置，因此在使用lines_gauss算子时需要根据具体情况来调整参数，不能一刀切。
还可以结合其他的图像处理技术和算法来进一步提高线段检测的准确度和效率。
第二篇示例：Halcon算子lines_gauss参数是HALCON中的一种算子，用于在图像中检测直线。
halcon线直线度算子
halcon线直线度算子摘要：1.GPIO 简介2.NPN 三极管简介3.GPIO 控制NPN 三极管的方法4.应用实例正文：1.GPIO 简介GPIO（General Purpose Input/Output，通用输入/输出）是微控制器（MCU）上的一个重要外设，它可以根据程序的设定，实现输入或输出功能。
GPIO口可根据需要配置为输入、输出、复用等多种功能，具有较高的灵活性。
2.NPN 三极管简介PN 三极管是一种双极型晶体管，由两个n 型半导体（发射极和集电极）和一个p 型半导体（基极）组成。
它具有三个引脚，分别是发射极、基极和集电极。
NPN 三极管在数字电路和模拟电路中都有广泛应用，如开关、振荡器、放大器等。
3.GPIO 控制NPN 三极管的方法GPIO 控制NPN 三极管的方法主要有两种：（1）使用GPIO 输出功能，直接驱动三极管。
在这种方法中，将GPIO 口设置为输出模式，根据需要输出高电平或低电平，从而控制三极管的导通或截止。
需要注意的是，GPIO 输出电流有限，可能需要加驱动电路来驱动大功率的三极管。
（2）使用GPIO 输入功能，通过三极管的电流放大作用，实现对GPIO 输入信号的检测。
在这种方法中，将GPIO 口设置为输入模式，通过三极管将外部信号输入到GPIO 口。
当外部信号达到一定阈值时，GPIO 输入为高电平；反之，则为低电平。
这种方法可以实现对模拟信号的检测，但需要注意防止三极管饱和。
4.应用实例假设我们有一个GPIO 口（如Arduino 的数字口），需要控制一个LED 灯的开关。
可以通过以下方法实现：（1）将GPIO 口设置为输出模式，当GPIO 输出高电平时，LED 灯导通；输出低电平时，LED 灯截止。
（2）将GPIO 口设置为输入模式，通过连接一个NPN 三极管，使得当外部输入信号达到一定阈值时，GPIO 输入为高电平，从而实现对LED 灯的控制。
综上所述，通过GPIO 控制NPN 三极管，可以实现对各种设备的控制和信号检测。
halcon常用算子中文说明-推荐下载
sub_image (ImageConverted1, ImageConverted2, ImageSub, 1, 0)一幅图减另一幅图。
用一幅图的灰度减另一幅的灰度成新的一幅图。
mult_image (Image, ImagePart, ImageResult, 0.015, 0)一幅图加一幅成的一幅图convert_image_type (Traffic2, ImageConverted2, 'int2')转换图像的格式crop_part (ImageNoise, ImagePart, 0, 0, Width, Height)取出一幅图的中部分dots_image (ImageResult, DotImage, 5, 'dark', 2)取出图像中圆点partition_dynamic (SelectedRegions, Partitioned, 25, 20)根据各个区域的特征将各个区域分割开。
intersection (Partitioned, Region, Characters)取出两个区域中重叠的部分，如果Region 有两个区域在Partitioned 中，则这两个区域合并成一区域。
difference (RegionDilation, RegionErosion, RegionDifference)取出两个区域中不重叠的部分。
critical_points_sub_pix (FilterResponse, 'facet', 1.5, 0.7, RowMin, ColMin, RowMax, ColMax, RowSaddle, ColSaddle)取出图像中的关键点。
corner_response (Image, FilterResponse, 3, 0.04)auto_threshold (Image, Regions, 10)自动阈值分割，根据灰度直方图中两波峰中的波谷取出阈值。
Halcon直线拟合
Halcon直线拟合
fit_line_contour_xld(Contours : : Algorithm, MaxNumPoints, ClippingEndPoints, Iterations, ClippingFactor : RowBegin, ColBegin, RowEnd, ColEnd, Nr, Nc, Dist)
参数说明：
1 Contours 输⼊的轮廓
2 Algorithm 拟合直线算法
'regression' 标准的最⼩⼆乘拟合
'huber' 加权最⼩⼆乘拟合，通过Huber⽅法减⼩离群点的影响
'tukey' 加权最⼩⼆乘拟合，通过Tukey⽅法减⼩离群点的影响
'drop'：加权的最⼩⼆乘法拟合，异常值的影响被消除
'gauss'：加权的最⼩⼆乘法拟合，异常值的影响被减⼩基于最逼近线上的所有其轮廓点的平均值和距离标准⽅差
MaxNumPoints（in）：⽤于计算的最⼤轮廓点个数
ClippingEndPoints（in）：在逼近过程中被忽略的开始及末尾点个数
Iterations（in）：迭代的最⼤次数
ClippingFactor（in）：消除异常值的裁剪因⼦
RowBegin（out）：线段开始点的⾏坐标
ColBegin（out）：线段开始的列坐标
RowEnd（out）：线段结尾的⾏坐标
ColEnd（out）：线段结尾的列坐标
Nr（out）：线参数：法向量的⾏坐标
Nc（out）：法向量的列坐标
Dist（out）：原点到该线的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
halcon线直线度算子
Halcon线直线度算子
Halcon（Halcon Vision）是一款由德国MVTec Software GmbH公司开发的机器视觉软件系统，它提供了丰富的图像处理和分析功能，被广泛应用于工业自动化、质量控制、医学影像等领域。
其中，Halcon线直线度算子是一项重要的功能，用于测量和评估直线的度量特征。
本文将以Halcon线直线度算子为主题，详细介绍其原理、应用及使用步骤。
一、原理介绍
在机器视觉中，直线度是一种评估直线线性程度的指标，它描述了直线偏离理想位置的程度。
Halcon线直线度算子利用了灰度图像处理技术和数学算法来测量直线度。
其基本原理是将图像中的直线提取出来，并根据直线的几何特征计算直线度。
具体地说，Halcon线直线度算子首先通过边缘检测算法（如Sobel、Canny 等）提取图像中的直线边缘。
然后，对提取的直线边缘进行直线拟合，拟合的结果是直线的斜率和截距。
利用斜率和截距信息，算子可以计算出直线的几何特征，如最小二乘拟合误差等。
最后，通过对拟合误差的分析，可以得到直线度的度量结果。
二、应用领域
Halcon线直线度算子在工业自动化、质量控制和医学影像等领域有着广泛的应用。
主要应用包括以下几个方面：
1. 工业自动化：在生产线上对产品进行检测和质量控制，通过测量直线度来评估产品的线性程度，判断产品是否合格。
2. 钣金加工：在车身制造、航空航天等领域，测量钣金板的直线度，判断板材是否平整，并根据测量结果进行后续加工工艺控制。
3. 医学影像：在医学影像处理中，测量直线度有助于评估患者骨骼的变形程度，辅助诊断骨折、畸形等疾病。
4. 测量检测仪器：在精密度量检测中，通过测量直线度来评估仪器的测量精度和准确性。
三、使用步骤
下面将详细介绍使用Halcon线直线度算子的步骤：
1. 导入图像：使用Halcon中的图像导入功能，将待测量的图像加载进系统。
2. 图像预处理：根据实际情况，进行必要的图像预处理操作，如去噪、图
像增强等。
这些步骤可以提高直线提取的准确性和稳定性。
3. 直线提取：使用Halcon中的边缘检测算法提取图像中的直线边缘。
根据实际需要，可以选择不同的边缘检测算法，如Sobel、Canny等。
4. 直线拟合：对提取的直线边缘进行直线拟合，获取直线的斜率和截距信息。
Halcon中提供了直线拟合功能，可以快速、准确地拟合直线。
5. 直线度测量：根据拟合得到的直线参数，计算直线的几何特征。
Halcon 提供了直线度测量的算子，可以通过计算最小二乘拟合误差等指标来评估直线度。
6. 结果评估：根据测量结果，对直线度进行评估和判断。
可以设置一定的阈值，判断直线度是否满足要求。
7. 结果输出：根据实际需要，将测量结果输出为图像、文本或其他格式，方便后续处理和分析。
总结：
Halcon线直线度算子是一种强大的机器视觉工具，用于测量和评估直线的度量特征。
本文介绍了该算子的原理、应用领域以及使用步骤。
通过合
理的使用和控制，可以有效地应用Halcon线直线度算子来解决实际问题，提高产品质量和生产效率。
