熔接光纤步骤
光纤熔接的原理
光纤熔接的原理
光纤熔接是一种将两根光纤的纤芯和包层熔接在一起的技术，其原理是利用引导热的方式，将两根待熔接的光纤末端加热到足够的温度，使纤芯和包层由固态转变为液态，然后快速结合在一起。
光纤熔接的步骤如下：
1. 准备工作：首先，需要准备两根待熔接的光纤，确保光纤末端光洁度良好并去除杂质。
2. 对准光纤：将两根光纤按照一定的方式定位，并确保纤芯和包层的对齐。
3. 清洁纤芯：使用去离子水或纯酒精等溶剂清洁待熔接的纤芯，以确保熔接的质量。
4. 加热熔融：将光纤末端放入熔接机，在预设的温度条件下进行加热，使纤芯和包层熔化。
5. 快速结合：当纤芯和包层达到足够的熔点后，将两根熔化的光纤迅速结合在一起，保持正确的纤芯和包层对齐。
6. 冷却固化：熔接完成后，将结合处进行冷却，使熔接的部分迅速冷却并固化，形成坚固的连接点。
通过光纤熔接技术，可以实现光纤之间的低损耗的光信号传输。
这种技术广泛应用于通信领域，用于连接光纤间的连接和修复。
光纤熔接的原理简单但关键，只有在正确的温度和时间下进行熔接，才能保证熔接的质量和可靠性。

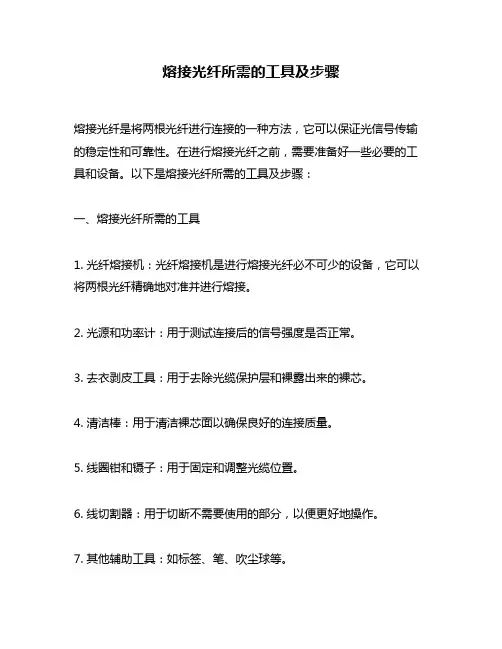

熔接光纤所需的工具及步骤
熔接光纤所需的工具及步骤熔接光纤是将两根光纤进行连接的一种方法，它可以保证光信号传输的稳定性和可靠性。
在进行熔接光纤之前，需要准备好一些必要的工具和设备。
以下是熔接光纤所需的工具及步骤：一、熔接光纤所需的工具1. 光纤熔接机：光纤熔接机是进行熔接光纤必不可少的设备，它可以将两根光纤精确地对准并进行熔接。
2. 光源和功率计：用于测试连接后的信号强度是否正常。
3. 去衣剥皮工具：用于去除光缆保护层和裸露出来的裸芯。
4. 清洁棒：用于清洁裸芯面以确保良好的连接质量。
5. 线圈钳和镊子：用于固定和调整光缆位置。
6. 线切割器：用于切断不需要使用的部分，以便更好地操作。
7. 其他辅助工具：如标签、笔、吹尘球等。
二、熔接光纤步骤1. 准备工作在开始进行熔接光纤之前，需要对工作区域进行清洁，并确保所有工具和设备都已准备好。
同时，还需要检查光缆的质量和长度是否符合要求。
2. 剥皮去衣使用去衣剥皮工具将光缆保护层和裸露出来的裸芯去除。
这一步需要非常小心，以避免损坏裸芯。
3. 清洁裸芯使用清洁棒轻轻擦拭裸芯面，以确保表面干净无尘，从而提高连接质量。
4. 固定光缆使用线圈钳或镊子将光缆固定在熔接机上，并调整好位置。
注意不要用力过大，以避免损坏光缆。
5. 精确定位使用熔接机进行精确定位，确保两根光纤的端面完全对齐。
这是熔接成功的关键步骤之一。
6. 热熔连接按下热熔按钮开始进行热熔连接。
在此过程中，需要注意控制温度和时间，并避免移动或震动设备。
7. 检测信号强度使用光源和功率计测试连接后的信号强度是否正常。
如果信号强度不足，可能需要重新进行熔接。
8. 切断光缆使用线切割器将不需要使用的部分切断，以便更好地操作。
9. 标记和记录在完成熔接后，需要使用标签和笔对连接处进行标记，并记录相关信息，以便日后维护和管理。
总结：熔接光纤是一项非常重要的技术，在进行熔接之前需要准备好必要的工具和设备，并按照正确的步骤进行操作。
通过掌握正确的方法和技巧，可以确保光纤连接质量稳定可靠。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种将两根光缆熔接在一起的技术，常用于光纤通信等领域。
下面将介绍熔接光缆的八个步骤，详细解释每个步骤的操作和注意事项。
步骤一：准备工作在开始熔接光缆之前，要进行一些准备工作。
首先，确保工作环境整洁干净，并且有足够的光源以便观察光纤的连接情况。
其次，检查熔接机的状态，确保设备正常工作并且有足够的熔接电极。
最后，检查要熔接的光缆两端的光纤是否完好无损，并尽量避免对光纤的弯曲和损坏。
步骤二：剥离光纤保护层首先，使用光缆剥皮钳或切割刀，将光缆两端的保护层剥离，露出光缆芯和光纤。
注意切割的力度要适中，以免损坏光纤。
剥离时要确保光纤端面光亮、平整。
步骤三：清洁光纤使用清洁剂和棉纤维棒清洁剥离后的光纤。
在清洁时，注意用轻柔的方式清洁，避免划伤光纤。
清洁后，用气枪吹干光纤，确保表面干燥。
步骤四：固定光纤将光缆插入熔接机的光纤固定夹，通过调节夹具的位置和压力，将光纤固定在夹具上。
确保光纤从夹具上突出的长度适当，不要过长或过短。
步骤五：对准光缆使用放大镜或显微镜观察光纤端面，并确保两根光纤对准。
可以通过调整光纤固定夹的位置或使用微调装置进行微调，使两根光纤的端面完全对齐。
步骤六：熔接光纤打开熔接机的电源开关，等待熔接机预热至设定温度。
然后，将两根光缆的端面放置在电极的中央。
按下熔接机的熔接按钮，开始熔接光纤。
熔接时要保持光纤的稳定，以免产生熔接质量下降的原因。
步骤七：冷却和保护熔接完成后，等待一段时间，让熔接部分冷却。
然后，将光缆接头放在光缆套管中，并使用热缩管加热收缩。
确保热缩管完全包裹住光缆接头，并且与光缆保持紧密连接。
步骤八：测试熔接完成后，使用光纤测试仪器对熔接部分进行测试，验证熔接质量。
测试项目包括光损耗、插损和回损等。
测试结果应符合相关标准，确保光缆连接质量良好。
总结：熔接光缆的八个步骤分别是准备工作、剥离光纤保护层、清洁光纤、固定光纤、对准光缆、熔接光纤、冷却和保护以及测试。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种常见的光纤连接方式，它能够高效地传输大量的数据。
下面将介绍熔接光缆的八个步骤，以帮助读者更好地了解和掌握这一技术。
第一步：准备工作在开始熔接光缆之前，首先要做好一些准备工作。
这包括检查和清洁光缆的端面、准备熔接机、切割工具和清洁工具等。
同时，还要确保工作场所干净整洁，避免灰尘和杂质对熔接质量的影响。
第二步：切割光缆将需要连接的两根光缆进行切割。
切割时要确保切口平整，不得有毛刺和损伤，以保证后续的熔接质量。
第三步：清洁光缆端面使用光纤清洁棒或清洁纸巾等工具，仔细清洁光缆的端面。
清洁时要轻柔地擦拭，避免造成刮伤。
清洁完成后，用显微镜检查端面是否干净，如有污染要重新清洁。
第四步：熔接准备将两根光缆插入熔接机的光纤夹持器中，确保光缆的长度和位置合适。
然后将熔接机预热至适当温度，通常为200°C左右。
第五步：对齐光纤使用熔接机的显微镜功能，将两根光缆的光纤进行精确对齐。
对齐时要注意保持光纤的纵向和横向对齐，避免出现偏移。
第六步：熔接光纤将两根对齐好的光纤送入熔接机的电弧区域。
熔接机会自动进行熔接操作，将光纤熔接在一起。
在熔接过程中，要保持光纤的稳定，避免产生振动和偏移。
第七步：检验熔接质量熔接完成后，使用显微镜检查熔接点的质量。
检查时要注意观察熔接点的平整度、光损耗和损伤情况等。
如有问题，需要重新进行熔接。
第八步：保护熔接点使用热缩管或光纤保护套管等材料对熔接点进行保护。
保护材料要牢固可靠，能够防止光纤受到外界环境的损害。
总结熔接光缆是一项技术性较高的操作，需要经过严密的步骤来保证熔接质量。
在实际操作中，还需根据具体情况进行调整和优化。
通过掌握以上八个步骤，读者可以更好地了解和应用熔接光缆的技术，从而提高工作效率和连接质量。
光纤熔接详细操作方法和步骤（附视频）
光纤熔接详细操作方法和步骤（附视频）在进行熔接之前，我们先认识熔接机主要部件名称：键盘；防风罩；加热器；光纤夹具；电极；V型槽；物镜镜头；反光镜；小压头。
一、光纤与光纤熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。
步骤：1、轻轻按住开关机键，开机指示灯亮后松手；2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；6、将切割好的两根光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间。
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具压板，取出光纤；9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层；10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
掀开加热器盖板，取出光纤，放入冷却托盘。
二、皮线与皮线熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；皮线开剥器；皮线光纤；热缩套管。
步骤：1、在确认热缩套管内无脏物后，将皮线光纤穿入热缩套管；2、用皮线开剥器剥除皮线保护层，长度4cm；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的皮线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；6、将切割好的两根皮线光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间；7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具盖板，然后取出皮线光纤；9、将热缩套管移动到熔接点，并确保热缩套管两端包住皮线光纤保护层；10、将套上热缩套管的皮线光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
光纤熔接过程步骤
第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）辅助工具第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，（如下图）大概去掉1米长左右。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
最后还需要把熔接好的光纤放置固定在光纤收容箱中。
光纤包装总结：光纤连接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。
熔接光缆的八个步骤
熔接光缆的八个步骤光缆熔接是指将两根光纤通过熔接机进行加热熔合，使其连接成一根完整的光缆。
这是一种常见的光纤连接方式，被广泛应用于通信、网络和广播电视等领域。
下面将介绍光缆熔接的八个步骤。
第一步：准备工作在进行光缆熔接之前，首先需要准备好各种必要的工具和材料。
包括光纤熔接机、光纤剥皮工具、镊子、清洁纸巾、酒精等。
确保这些工具和材料都是干净的，并且处于良好的工作状态。
第二步：剥皮处理将待熔接的光缆两端使用光纤剥皮工具进行剥皮处理。
剥皮的目的是为了暴露出光纤内部的裸露纤芯和包覆层。
在剥皮的过程中，需要根据具体的光缆类型和要求来调整剥皮的长度和剥皮深度。
第三步：清洁处理在剥皮完成后，使用清洁纸巾和酒精对剥皮后的光纤进行清洁处理。
将清洁纸巾蘸取适量的酒精，轻轻擦拭光纤表面，去除表面的污垢和杂质。
这一步骤非常重要，因为光纤表面的污垢和杂质会影响熔接的质量。
第四步：纤芯对准将两根待熔接的光纤放入光纤熔接机中，通过调节机器的定位装置，使两根光纤的纤芯对准。
这一步骤需要仔细调整，确保两根光纤的纤芯完全对准，以保证后续的熔接质量。
第五步：熔接加热当纤芯对准完成后，将光纤熔接机设置为熔接模式，开始进行加热熔接。
光纤熔接机会通过高温来加热两根光纤，使其熔化并融合在一起。
在加热的过程中，需要注意控制加热的温度和时间，以避免光纤熔接过程中的损伤和变形。
第六步：熔接质量检测熔接完成后，需要进行熔接质量的检测。
可以使用光纤熔接机自带的放大功能，观察熔接处的光纤断面是否平整、无气泡和杂质。
同时，还可以使用光纤测试仪进行光损耗和反射损耗的测试，以确保熔接的质量符合要求。
第七步：保护处理检测合格后，需要对熔接处进行保护处理。
常见的保护方式是使用光纤保护套管或热缩管，将熔接处包覆起来，以防止光纤受到外界的损害。
在进行保护处理时，需要注意保护材料的选择和使用方法，以确保光缆的长期稳定运行。
第八步：测试验收最后一步是对熔接后的光缆进行测试验收。
光纤熔接步骤
光纤熔接流程光纤熔接的方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。
在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。
将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。
否则，有可能造成光缆打滚纤芯。
注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。
第二步，将光纤穿过热缩管。
将不同管束、不同颜色的光纤分开，穿过热缩套管。
剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。
第三步，打开熔接机电源，选择合适的熔接方式。
熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。
每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。
根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。
如没有特殊情况，一般选择用自动熔接程序。
在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。
第四步，制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。
第六步，裸纤的切割，首先清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然，平稳，勿重，勿轻。
避免断纤、斜角、毛刺及裂痕等不良端面产生。
【精选】光纤熔接方法和步骤
1、光纤接续（1）光纤接续。
光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
（2）光纤接续的方法有：熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。
（3）光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CA TV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。
熔接光纤所需步骤
熔接光纤所需步骤
以熔接光纤所需步骤为标题，下面将为大家详细介绍光纤熔接的步骤。
第一步：准备工作
在进行光纤熔接之前，需要准备好所需的工具和材料。
首先需要准备好光纤熔接机，其次需要准备好光纤切割刀、光纤剥皮器、酒精棉片、干净的布片、光纤固定器等，以及待熔接的两根光纤。
第二步：光纤剥皮
将需要熔接的两根光纤分别用光纤剥皮器将其外皮剥去。
需要注意的是，剥皮的长度应该是相等的，否则可能会导致熔接后的光纤损坏。
第三步：光纤清洗
用酒精棉片清洁光纤的末端，以确保其表面干净无尘。
再用干净的布片将其擦干。
第四步：光纤对准
将两根准备好的光纤分别放入光纤固定器内，然后将其对准。
这一步需要非常仔细，以确保两根光纤的接触点完全对准。
第五步：光纤熔接
将光纤固定器插入光纤熔接机内，按照机器的提示操作即可进行熔接。
在熔接的过程中，需要注意熔接时间的控制，以及熔接时光纤的保护。
第六步：光纤收尾
熔接完成后，需要将熔接部分的光纤末端进行修整。
先用光纤切割刀将多余的熔接部分切去，然后用光纤剥皮器将其外皮剥去，最后再用光纤固定器将其固定。
第七步：光纤测试
熔接完成后，需要进行光纤测试，以确保熔接质量符合要求。
常用的测试方法包括视觉检查、光功率测试、衰减测试等。
总结：
光纤熔接是一项需要非常仔细的工作，每一步都需要认真操作。
只有在每一个细节都做得到位的情况下，才能确保熔接后的光纤质量符合要求。
熔接光纤的详细步骤
光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。
那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。
光纤熔接需用到的工具图文讲解光纤熔接全过程，弱电人不学也要看看将光纤穿过光纤收容箱或光纤配线架图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）图文讲解光纤熔接全过程，弱电人不学也要看看步骤2：图文讲解光纤熔接全过程，弱电人不学也要看看步骤3：图文讲解光纤熔接全过程，弱电人不学也要看看步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤5：剥光纤金属保护层（用美工刀轻刻）图文讲解光纤熔接全过程，弱电人不学也要看看步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤9：图文讲解光纤熔接全过程，弱电人不学也要看看步骤10：用较好纸巾或脱脂棉花沾酒精图文讲解光纤熔接全过程，弱电人不学也要看看步骤11：清洁每一小根光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤12：套光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看下图是光纤热缩套管图文讲解光纤熔接全过程，弱电人不学也要看看步骤13：剥光纤绝缘层图文讲解光纤熔接全过程，弱电人不学也要看看步骤14：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤15：用光纤切割器斩切光纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）图文讲解光纤熔接全过程，弱电人不学也要看看步骤17：固定好光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层图文讲解光纤熔接全过程，弱电人不学也要看看步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm图文讲解光纤熔接全过程，弱电人不学也要看看步骤21：用沾酒精纸巾将光纤擦试干净图文讲解光纤熔接全过程，弱电人不学也要看看步骤22：用光纤切割器斩切尾纤（斩切长度要适中）图文讲解光纤熔接全过程，弱电人不学也要看看步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）图文讲解光纤熔接全过程，弱电人不学也要看看步骤24：固定光纤跳线图文讲解光纤熔接全过程，弱电人不学也要看看步骤25：按“SET”键开始熔接光纤图文讲解光纤熔接全过程，弱电人不学也要看看步骤26：光纤X、Y 轴自动调节图文讲解光纤熔接全过程，弱电人不学也要看看步骤27：熔接结束观察损耗值若熔接不成功会告知塬因图文讲解光纤熔接全过程，弱电人不学也要看看步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）图文讲解光纤熔接全过程，弱电人不学也要看看步骤29：将套好热缩套管的光纤放到加热器中图文讲解光纤熔接全过程，弱电人不学也要看看步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）图文讲解光纤熔接全过程，弱电人不学也要看看步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内图文讲解光纤熔接全过程，弱电人不学也要看看步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内图文讲解光纤熔接全过程，弱电人不学也要看看步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器图文讲解光纤熔接全过程，弱电人不学也要看看步骤35：光纤配线架安装完成后开始跳纤给设备使用图文讲解光纤熔接全过程，弱电人不学也要看看光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接工艺流程和施工方法
光纤熔接工艺流程和施工方法
光纤熔接工艺流程主要包括以下几个步骤：
1. 端面的制备：包括剥覆、清洁和切割等环节。
剥覆要掌握平、稳、快三字剥纤法，清洁和切割方法如下：
清洁：观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，
这样即可提高棉花利用率，又防止了探纤的两次污染。
切割：切刀的选择。
2. 熔接：将制备好的光纤端面放入熔接机中，按照熔接机的操作说明进行熔接。
3. 测试：对熔接好的光纤进行测试，检查是否有光损耗和断点。
4. 结束：完成熔接并确保光纤质量达标后，进行收尾工作。
请注意，在施工时应该根据具体的工程要求和光纤规格来选择合适的光纤熔接工艺，如有需求请咨询专业人员。
光缆熔接：步骤和注意事项
光缆熔接：步骤和注意事项光缆熔接：步骤和注意事项引言：光缆熔接是一项关键的技术，用于连接光纤，实现数据传输。
它在通信领域起着重要的作用，并在各个行业都有广泛应用。
光缆熔接是一项复杂的任务，需要专业知识和技能。
本文将介绍光缆熔接的基本步骤和注意事项，帮助读者更好地了解这一技术。
一、光缆熔接的基本步骤光缆熔接的过程可以简要概括为以下几个步骤：1. 准备工作：在进行光缆熔接之前，需要准备好所需的设备和材料。
这包括光缆熔接机、光纤剥线钳、酒精布、清洁棉签等。
需要确保工作环境干净，并佩戴适当的防护眼镜。
2. 表面处理：在进行光缆熔接之前，需要对待连接的光纤进行表面处理。
这包括剥离光纤外皮、去除光纤上的包层、剪断纤芯等。
这些步骤旨在确保光纤的纯净和光滑。
3. 熔接操作：将两根准备好的光纤放入光缆熔接机的熔接台中，并调整好光纤之间的对准度。
启动光缆熔接机，机器会自动进行熔接操作。
在这个过程中，机器会对光纤进行加热并使其熔融，然后将它们精确地连接在一起。
4. 熔接完毕：当熔接完成后，光缆熔接机会自动检测连接的质量，并给出相应的提示。
可以使用专用的光缆测试仪验证连接的质量和性能。
5. 清理和保护：对于熔接完成后的光缆，需要进行清理和保护工作。
这包括使用酒精布和棉签清洁光缆表面，并使用保护套管来保护连接处。
二、光缆熔接的注意事项在进行光缆熔接时，需要注意以下几个重要事项：1. 安全第一：光缆熔接涉及高温操作，因此在进行熔接过程中，一定要注意安全。
确保工作环境通风良好，并佩戴适当的防护设备，如防护眼镜、手套等。
2. 选择合适的熔接机：市面上有多种型号和品牌的光缆熔接机，选择合适的熔接机对于熔接结果至关重要。
需要考虑熔接机的性能、熔接速度、精度等因素，并根据具体需求做出选择。
3. 注意光纤的处理：在进行熔接之前，对光纤的处理非常关键。
必须确保光纤表面干净和光滑，并注意不要损坏光纤的纤芯。
4. 控制好熔接温度和时间：熔接温度和时间对于熔接质量有重要影响。
图文讲解光纤熔接全过程
1 光纤熔接需用到的工具2 将光纤穿过光纤收容箱或光纤配线架3 光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm 步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤连接 熔接法工艺
光纤连接熔接法工艺光纤连接是指将两根光纤进行连接，以实现光信号的传输。
而熔接法是一种常用的光纤连接方法，通过熔接光纤端面，使两根光纤之间形成一条连续、低损耗的光信号通道。
本文将详细介绍光纤连接的熔接法工艺。
一、设备准备在进行光纤连接熔接法之前，我们需要准备一些必要的设备。
主要包括光纤熔接机、熔接机电源、光纤剥皮工具、光纤清洗剂、清洁纸、光纤固定夹等。
这些设备能够帮助我们完成后续的光纤连接工作。
二、光纤准备在进行光纤连接前，需要对光纤进行一系列的准备工作。
首先，使用光纤剥皮工具剥去光纤表面的保护层，露出纤芯和包层。
然后，用光纤清洗剂和清洁纸擦拭光纤端面，确保光纤表面的清洁度。
三、光纤精确对准将两根需要连接的光纤分别放入光纤固定夹中，通过调节夹持器，使两根光纤的端面能够精确对准。
这一步是光纤连接的关键，需要仔细调整，确保两根光纤的纤芯能够准确对齐。
四、光纤熔接在精确对准后，将光纤固定夹放入光纤熔接机中。
熔接机会通过高温将两根光纤的端面熔化，并将其粘合在一起。
熔接机会自动控制熔接温度和时间，确保光纤熔接的质量和稳定性。
五、熔接质量检验完成光纤熔接后，需要进行熔接质量的检验。
一般可以通过放大镜观察熔接处的光纤端面，检查是否有缺陷、气泡或其他不良情况。
同时，可以使用光纤测试仪对熔接点进行光损耗测试，确保连接的信号传输质量。
光纤连接的熔接法工艺在实际应用中有着广泛的应用。
它具有连接稳定、传输性能好等优点，适用于光纤通信、光纤传感、光纤激光器等领域。
然而，熔接法也存在一些不足之处，如成本较高、操作复杂等。
因此，在实际应用中，需要根据具体的需求和条件选择合适的连接方法。
总结起来，光纤连接的熔接法工艺是一种常用且可靠的光纤连接方法。
通过设备准备、光纤准备、光纤精确对准、光纤熔接和熔接质量检验等步骤，可以实现光纤的稳定连接和高质量的信号传输。
然而，熔接法也需要注意操作技巧和环境条件，以确保连接质量和稳定性。
希望本文对光纤连接的熔接法工艺有所了解，对读者有所帮助。
熔接光纤的操作方法
熔接光纤的操作方法
熔接光纤的操作方法包括以下几个步骤：
1. 准备工作：将需要熔接的光纤端部去皮，打磨，清洁，并将两根光纤平行放置在熔接台上。
2. 设定参数：打开熔接机，根据光纤的类型和直径设定好熔接机的参数，如熔接时间、熔接温度等。
3. 定位光纤：使用显微镜对准两根光纤的纤芯和包层，确保位置准确。
4. 加热光纤：将加热炉放下，使两根光纤端面正好处于加热炉上，开始加热。
加热的温度和时间根据光纤的类型和直径来确定。
5. 端面对焊：当光纤加热至适当温度后，将两根光纤缓慢接近，直到纤芯和包层对齐，然后进行对焊。
6. 熔接和冷却：对焊完成后，继续加热一段时间，将光纤熔接到一起。
然后关掉加热炉，让熔接处自然冷却。
7. 清洁检查：熔接完成后，使用显微镜和光源检查熔接处的质量，确保熔接质量良好。
若出现问题，需要重新熔接。
8. 保护光纤：熔接完成后，可以将熔接处进行保护，如使用热缩套管进行包裹，确保光纤的连接稳固。
需要注意的是，在进行熔接光纤的操作过程中需要避免光纤受到外力的影响，保持操作环境干净整洁，并严格按照设备的使用说明进行操作。
光纤熔接步骤
光纤的熔接步骤一、熔接工具的准备光纤熔接过程中使用的主工具要有：光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸、标签。
另外辅助工具有：十字螺丝刀、笔、尾纤盒、剪刀等。
它们作用如下：光纤熔接机――用来熔接光纤光纤切割刀――用来制作光纤端面剥线钳――用来剥去光纤束管和涂覆层钳子――裁缆、固定加强芯壁纸刀――剥缆热缩套管――放在光纤熔接处保护光纤酒精棉球――用来清理光纤卫生纸――用来清理光纤上的油层十字螺丝刀――用来拆卸尾纤盒剪刀――用来剪去光缆和尾纤中的保护丝线等图1二、光纤熔接的原则及方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
三、光缆的熔接过程第一步：剥缆；在剥光缆时，先将光缆两端捋直，一般在光缆端120cm——150cm处使用美工刀剥除光缆保护层，去除填充芯、清理油膏，留10cm 的加强芯用于固定光缆；第二步：固定；将剥好的光缆固定在接头盒的固定器材上，打开光缆接头盒，拧下螺丝，将光缆放在固定器材上，带组要按顺时针与纤盘水平摆放，以保证不会对纤芯造成损伤。
光缆的固定要确保牢固，加强芯90度弯曲，防止拉扯损伤纤芯；第三步：去除竖管固定好光缆后，在规范位置剥去纤芯的保护层，去除时一手去除纤芯的保护层，一手擦拭将纤芯擦拭干净并规范摆放好。
第四步：套热缩保护管，给每根纤芯穿上热缩管。
第五步：剥涂覆层时用力一定要适中，用力过轻涂覆层不容易去掉，用力过大会把纤芯刮坏，去掉的涂覆层长度大约要30mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光熔接光纤步骤
纤熔接是门技术活，光纤熔接操作分为以下几个步骤：剥、切、熔、盘。
所用到的工具：熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。
剥光纤：包括光缆、尾纤、涂覆层等开剥。
(详细操作步骤如下1、2、3、)
1、轻轻按住熔纤机开关机键，开机指示灯亮后松手；
2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；
3、用米勒钳剥除光纤涂覆层，长度4cm；
切光纤：指的是用光纤切割刀将光纤切割整齐，便于熔接。
详细操作步骤如下(4、5)：
4、用酒精棉清洁光纤表面3次(可降低光纤损耗)，达到无附着物状态；
5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；
熔光纤：将切割好的光纤放入光纤熔接机进行对熔，后热缩管加热保护。
(详细操作步骤如下6、7、8、9)
6、将切割好的两根光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间。
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具压板，取出光纤；
9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层。
10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管。
11、当加热指示灯熄灭，热缩完成。
掀开加热器盖板，取出光纤，放入冷却托盘。
盘光纤(可降低光纤损耗)：将熔接好的光纤盘入光纤熔接盘，保护。
盘纤是一门技术，也是一门艺术。
科学的盘纤方法，可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验，可避免挤压造成的断纤现象。
盘纤的方法：
1）先中间后两边，即先将热缩后的套管逐个放置于固定槽中，然后再处理两侧余纤。
优点：有利于保护光纤接点，避免盘纤可能造成的损害。
在光纤预留盘空间小，光纤不易盘绕和固定时，常用此种方法。
2）以一端开始盘纤，即从一侧的光纤盘起，固定热缩管，然后再处理另一侧余纤。
优点：可根据一侧余纤长度灵活选择效铜管安放位置，方便、快捷，可避免出现急弯、小圈现象。
3）特殊情况的处理，如个别光纤过长或过短时，可将其放在最后单独盘绕；带有特殊光器件时，可将其另盘处理，若与普通光纤共盘时，应将其轻置于普通光纤之上，两者之间加缓冲衬垫，以防
挤压造成断纤，且特殊光器件尾纤不可太长。
4）根据实际情况，采用多种图形盘纤。
按余纤的长度和预留盘空间大小，顺势自然盘绕，切勿生拉硬拽，应灵活地采用圆、椭圆、“CC”、“～”多种图形盘纤（注意R≥4cm），尽可能最大限度利用预留盘空间和有效降低因盘纤带来的附加损耗。
