膜下滴灌系统安装使用操作规程

第二部分设备的安装一、首部系统的安装（一）大系统的首部系统安装1.大系统的首部安装从水泵的出水口到过滤系统飞离心式过滤器之间开始，用Φ80涂塑输水管带进行连接，两端接头处使用钢卡固定。

2.过滤系统末端出水口为Φ75的钢管，与公称外径75mm的PE管相连，并用钢卡紧固。

3.在过滤系统的另一侧设有蝶阀，蝶阀的上方及下方为施肥设置了出水口、进肥口。

施肥罐顶部设有加肥口，加肥口两侧有进水口和出肥口，分别与过滤器上的出水口和进肥口用软管相连接。

（二）小系统的首部安装1.小系统的首部安装从农田小井（水车）配置的水泵出水口到网式过滤器之间开始，用Φ63PE管进行连接，两端接头处使用钢卡固定。

2.文丘里式施肥器为定型产品，安装在网式过滤器之后。

文丘里式施肥器自带吸肥管伸入到施肥桶内即可。

二、管道系统的安装（一）干、支、附、毛（滴灌带）管的安装1.干管的安装在大系统中使用主干管，采用Φ75PE管，在安装时要按照图纸设计长度对干管进行铺设。

连接处用接头相连，接头需套胶圈（或缠绕地膜），并用钢卡紧固，铺设三通或四通时也需上胶圈并用钢卡紧固。

2.支管的安装在大系统中支管采用Φ63PE管，通过阀门与干管相连，根据图纸设计要求将支管截断，与Φ63×1”三通相连，连接时需加胶圈（或缠绕地膜），并用钢卡紧固，在小系统中支附管称为干管，安装方法与大系统相同。

3．附管的安装附采采用Φ32PE管，按照图纸设计要求，将支管安装在Φ32×1”三通两侧，并用钢卡紧固，另一侧通过一寸球阀与Φ63×1”三通连接。

3.单翼迷宫式滴灌带的安装用专用打孔器（或剪刀）在Φ32PE附管管道上开孔，孔距应符合设计要求与垄距要求。

在所打孔上插入Φ16的三通（旁通），三通两侧或旁通飞一侧安装Φ16的单翼迷宫式滴灌带，长度应符合设计要求（不超过80mm），并在末端锁紧。

20~50亩地块安装图示10~20亩地块安装图示（二）安装注意事项1.所有的管带在运输安装使用过程中应轻搬轻放，避免与地面及其它物品摩擦而造成管带损坏，导致泄漏。

滴灌的安装方法

滴灌的安装方法
滴灌是一种高效的灌溉技术，可用于温室、果园、农田等灌溉。

以下是滴灌的安装方法:
1. 准备材料：滴灌带、滴灌管、PE 管材、PE 锁紧堵头、打孔器、旁通、过滤器、文丘里施肥器等。

2. 安装过滤器：在滴灌系统之前安装过滤器，防止细小杂质进入滴灌系统。

过滤器通常由多层滤网组成，其孔径应根据滴灌带的孔径而定，以确保滴灌带不会堵塞。

3. 安装阴螺纹直通：将阴螺纹直通连接到 PE 管材上，并将其连接到阀门上。

4. 安装滴灌带或滴灌管：将滴灌带或滴灌管连接到阴螺纹直通上，并按照需要打孔。

5. 安装旁通：在滴灌带或滴灌管上方安装旁通，以便在灌溉期间水流能够通过滴灌带或滴灌管。

6. 安装文丘里施肥器：将文丘里施肥器连接到滴灌带或滴灌管上，以便在施肥时能够均匀地施肥。

7. 安装 PE 管材：将 PE 管材连接到阀门上，并将其连接到滴灌带或滴灌管上。

8. 安装 PE 锁紧堵头：将 PE 锁紧堵头连接到 PE 管材上，以确保滴灌带或滴灌管不会漏水。

9. 冲洗管道：在安装完滴灌带或滴灌管后，应该将管道内部冲洗干净，以确保没有杂质留在管道内部。

10. 安装堵头：在安装完所有部件后，应该将滴灌带或滴灌管内部的水堵住，以避免滴灌带或滴灌管漏水。

滴灌系统的施工及安装

滴灌系统的施工及安装施工安装规定滴灌系统的施工必须按照设计要求进行。

如果需要修改设计，必须先征得设计部门的同意，并在协商达成一致意见后方可实施。

如有必要，需要经过主管部门的审批。

施工前必须检查图纸、文件等是否齐全，并核对设计是否与地形、水源、作物种植及首部枢纽位置等相符。

如发现问题，应与设计部门协商，提出合理修改方案。

施工前还应检查现场，制定必要的安全措施，严防发生各种事故。

施工中应随时检查质量，发现不符合要求的应坚决返工，并注意防洪排水保护农田和林草植被，做好弃土处理。

在施工过程中应做好施工记录，对隐患工程必须填写《隐患工程记录》才能进入下道工序施工。

全部工程施工完成应及时编制竣工报告。

施工前的准备施工前应检查图纸、文件等是否齐全，并校对是否与灌区水源、地形、作物种植及首部位置相符。

如发现问题，应与设计部门协商，提出合理修改方案。

还应检查现场，制定必要的安全措施，并严格按工期要求编制施工计划。

建立施工组织，拟定放样、定线等各项施工顺序，编制劳力、工种、材料、设备、工程进度计划，制定质量检查方法。

按设计要求检查工程设备器材，并准备好施工工具。

施工程序施工放样时，现场应设测量控制网，并应保留到施工完毕。

放样包括首部枢纽和干、支管的管线测量。

基坑开挖、排水及基础处理、建筑物砌筑、回填等施工步骤都需要按照相关规范执行。

水源工程与首部工程机井施工应按照GBJ141《给水排水构筑物施工验收规范》的要求进行。

水处理建筑物应按照GBJ13《室外给水工程技术规范》的要求进行。

管槽施工管槽施工需要符合一定的要求，包括：1.地埋管道施工在施工前，应按照设计要求开挖管槽，保证槽底坡度均匀，以确保排空无积水。

地埋管管槽的设计开挖深度应为1.0米，干、分干管槽宽不应小于80cm。

在经过卵石等硬基础处，槽底超挖不应小于10cm。

清除砾石后，用细土回填夯实至设计高程。

开挖土料应堆置管槽一侧。

固定墩坑、阀门井开挖宜与管槽开挖同时进行。

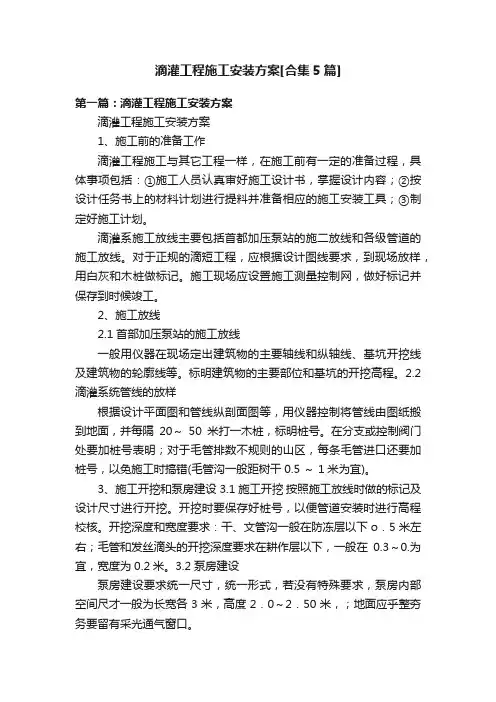

滴灌工程施工安装方案[合集5篇]

滴灌工程施工安装方案[合集5篇]第一篇：滴灌工程施工安装方案滴灌工程施工安装方案1、施工前的准备工作滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。

滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。

对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。

施工现场应设置施工测量控制网，做好标记并保存到时候竣工。

2、施工放线2.1首部加压泵站的施工放线一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。

标明建筑物的主要部位和基坑的开挖高程。

2.2滴灌系统管线的放样根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～50米打一木桩，标明桩号。

在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干0.5 ～ 1米为宜)。

3、施工开挖和泵房建设 3.1施工开挖按照施工放线时做的标记及设计尺寸进行开挖。

开挖时要保存好桩号，以便管道安装时进行高程校核。

开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在0.3～0.为宜，宽度为0.2米。

3.2泵房建设泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。

4、施工安装 4.1首部枢纽的安装泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。

1）．潜水泵式枢纽安装使用潜水泵的枢纽，其组成形式如图7—1所示。

化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。

其它部件采用固定式联接，管件均为金属水暖件。

2）．离心泵式枢纽安装使用离心泵的枢纽组成见图7—2。

迷宫式滴灌带安装及使用条件

迷宫式滴灌带安装及使用条件
滴灌用水一般经过首部枢纽稳压、过滤、施肥，再通过干管、支管，最后由滴灌带滴到植物的根部。

滴灌带的安装分以下几个步骤进行：
1.在支管上打孔
在聚乙烯支管上先用专用打孔工具进行打孔。

2.输水管与滴灌管相连
用专用旁通将输水管与滴灌带连在一起。

3.清洗与封头
滴灌带与输水管按照以上步骤安装完毕后要打开输水阀门进行清洗，将系统及滴灌带中存留的杂质颗粒冲洗掉，最后将滴灌带尾部翻卷两折，用剪断的滴灌带头将末端封住。

滴灌带的运行、使用条件如下：
1.滴灌带必须在大于0℃的环境温度下使用。

2.滴灌用水必须经过120目以上的过滤器进行过滤。

3.在进行滴灌作业时，必须缓慢地打开输水总开关并逐步达到额定工作压力，以避免由于猛然打开阀门带来的瞬时高压对滴灌系统的破坏。

4.滴灌带在铺放时，迷宫流道的凸面应朝上。

5.剪切滴灌带时应垂直剪切，剪切位置应在两个流道之间。

6.本滴灌带为地上使用，切不可将滴灌带埋入地下
滴灌带型号：只有外径16mm的，壁厚有0.2、0.3、0.4的；
滴灌带应用范围：
(1)大田作物：土豆（马铃薯、山药）、玉米、向日葵，不是多年生，季节性生长的作物都可以用，密集种植的（小麦等）不能用；
(2)从行距判断40、50厘米以上的，可以使用滴灌带；
石家庄易润厂家专业生产滴灌带，滴灌管，PE管，PVC管，PP管，PE管件，紊流器，绿化微喷头，压力补偿式滴头，网式过滤器，离心过滤器，施肥罐，文丘里吸肥器，节水自动化控制系统等产品。

公司也承接大田微灌，喷灌，温室灌溉，小管出流，园林绿化灌溉，节水自动化控制工程的设计，施工，安装。

滴灌带的安装方法

滴灌带的安装方法
嘿，大家知道吗，滴灌带可是农业灌溉中的大宝贝呢！那它到底要怎么安装呢？别急，听我慢慢道来呀！
首先呢，要准备好工具和材料，像滴灌带、接头、剪刀等等。

然后就开始安装啦！先把滴灌带铺设在需要灌溉的地方，要注意保持滴灌带的平整，不能有扭曲或折叠哦，这就好比是给植物铺了一条顺畅的“水之路”呀！接着，根据需要的长度用剪刀剪断滴灌带，哎呀，可别剪得太短或太长啦！再把接头安装到滴灌带的两端，一定要安装牢固，不然水可就跑啦！安装的过程中，要小心操作，别把滴灌带给弄破了哟！
在这个过程中，安全性和稳定性可是超级重要的呀！要是安装得不好，水漏得到处都是，那不是白费力气嘛！而且如果不牢固，滴灌带松松垮垮的，怎么能好好给植物供水呢！所以一定要认真仔细，确保安装得稳稳当当的。

那滴灌带都能用在哪些地方呢？它的应用场景可多啦！像农田、果园、蔬菜大棚等等，都能看到它的身影呢！它的优势也很明显呀，能精准地给植物供水，不会浪费水，这多好呀！就像给植物请了个专属的“水保姆”一样呢！
我就知道有个果园，之前浇水可费劲了，后来用了滴灌带，那效果简直太棒啦！植物长得又好又壮，果实也结得特别多。

这就充分说明了滴灌带的实际应用效果是杠杠的呀！
所以呀，滴灌带的安装真的很重要，大家一定要掌握好方法哦！安装好了，就能让植物享受更好的灌溉啦！。

膜下滴灌技术—膜下滴灌水源工程及首部枢纽安装

二、压差式施肥装置安装和使用
7、施完肥后关闭闸阀两侧球阀。 8、排尽施肥罐内水肥时，应打开施肥罐底下的排水球阀。
三、压差式施肥装置的特点
1、省肥：使用大容积施肥罐，可节约化肥40%以上，农作物产量不减，实现增产增量的目的。
2、省力：不用弯腰，不用刨土，化肥就能施到庄稼根下的土壤里。
3、省工：一个人用大容积施肥罐施肥比 4个人刨坑施肥还要快。一天可施4亩地，减少劳动力投入。
（1）砂砾料保护层；
（2）刚性材料保护层；
五、砂砾料保护层的施工程序
铺膜面过渡层再铺符合级配要求的砂砾料保护层
逐层振压密实发现膜料有空洞或被穿破时，应采用粘贴法修补
六、保护层的作用
主要是防止工人在做其他工序的时候来回踩踏防水层，导致防水层被过度摩擦产生穿洞。墙面工人也可能随意把建材往墙一靠，在搬动靠墙物品的时候就会导致防水层受损。
4、竖管的连接竖管底部法兰口与分水管法兰口连接，将竖管底部法兰口与分水管顶部的法兰口对准，放入垫片，沿法兰口对角线放入螺丝，螺丝另一端上好螺帽，用活动扳手拧紧，依次安装其他螺丝（连接时需要有两到三人、要抓好竖管，不要掉落）。
5、施肥罐连接将进水管2及供肥管7通过快接接头一边和施肥罐相连，一边和阀门4及 6相连，与主输水管道接通。
三、进出水管及连接设备的安装
进出水管内部和管端应清洗干净，相互连接的法兰端面或轴心线应平行、对中。水管重量不应加在水泵上，应有支撑体。
三、进出水管及连接设备的安装
水管与泵连接后不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊接进入泵内损坏水泵。
三、进出水管及连接设备的安装
三、离心+网式过滤器（井水用）过滤器的安装

滴灌系统安装示意图及说明

滴灌系统安装示意图及说明
完整的滴灌系统包括：水源部分、首部驱纽、输配水管网、和滴水器4部分组成,
如上图所示。

1、水源部分：常见的水源有江河、湖泊、井泉水、坑塘、沟渠、水库、地下水
和混合水均可作为滴灌水源；
2、首部驱纽:是整个滴灌系统操作控制的中心,与水源工程相结合,其作用是对滴
灌系统提供恒定、洁净满足滴灌要求的水，是系统的动力和流量源.如图所示，包含水泵、控制阀、测量控制仪表、施肥装置、过滤系统（作用是除去水源中的杂质，防止滴头堵塞）。

3、输配水管网:是将首部驱纽处理过的水按照要求输送、分配到每个灌水单元和
灌水器。

如图：包含主管、支管、和毛管等3级管道和相应的三通、直通、弯头、阀门等部件组成。

4、滴水器:是滴灌系统的核心部件,水有毛管流进滴灌管滴头,滴头再将灌溉水流
在一定的工作压力下注入土壤。

水通过灌水器，以一个恒定的低流量滴出或渗出后,并在土壤中向四周扩散.滴水器主要有滴灌管和滴灌带两大类。

滴灌管
或滴灌带式滴水器是由滴头与毛管组合为一体，兼具配水和滴水功能的管（或带)。

5、内镶式贴片滴灌管或滴灌带是将片式滴头镶嵌于管（带）线内壁的滴灌管或
滴灌带,是在圆柱滴头流管基础上发展的新一代节水灌溉产品，是经济型节水产品,适应精准化农业的发展要求。

具有宽大的过滤面积和流道断面尺寸,抗堵塞性能强,水流呈全紊流，出水均匀度达5%以内，滴头直接焊接在管子内壁,压力损失小，灌水精度高等特点，平地铺设长度可达120米。

6、滴灌系统可广泛的应用于大田、温棚、林带等。

农用滴灌带的安装方法

农用滴灌带的安装方法
嘿，朋友们！今天咱就来讲讲农用滴灌带的安装方法，这可是个超级实用的技能哦！
你看，这滴灌带就像是农田里的小水管精灵，它能把水精准地送到每一棵作物的根部。

安装滴灌带就像是给农田打造一个专属的供水系统。

首先，咱得选个合适的位置。

这就好比给小树苗找个舒服的家一样重要。

要考虑到水源的位置，还有作物的分布，可不能马虎！
然后就是铺设啦！把滴灌带小心翼翼地展开，就像给农田铺上一条细细的水带地毯。

注意别弄破了它哟，它可金贵着呢！
接着，连接各个部分。

这就像给拼图找到合适的位置，要严丝合缝的。

看看接口处，一定要接好，不然水可就跑啦！
再说说这滴灌带的间距，那也是有讲究的呀！就像人与人之间要保持合适的距离一样，不能太近也不能太远。

太近了水太多，作物会被淹；太远了，又照顾不到所有的作物。

还有啊，安装的时候要多检查检查。

这就像出门前要照照镜子，看看有没有哪里不妥。

要是有问题，赶紧解决，可别等出了问题再后悔呀！
安装好了滴灌带，就等着看它发挥神奇的作用吧！作物们能畅快地喝水，茁壮成长，这难道不是一件让人开心的事情吗？这不就像看着自己的孩子一天天长大一样充满成就感吗？
总之，农用滴灌带的安装虽然不是什么难事，但也需要我们用心去做。

只要按照正确的方法来，就一定能让它为我们的农田带来勃勃生机！。

单翼迷宫式滴灌带标准

单翼迷宫式滴灌带标准
单翼迷宫式滴灌带是一种高效的滴灌设备，它可以有效地节约水资源，提高农作物的产量和质量。

本文将介绍单翼迷宫式滴灌带的标准，包括其设计要求、安装规范、使用注意事项等内容。

首先，单翼迷宫式滴灌带的设计要求包括以下几个方面。

首先，滴灌带应具有良好的耐腐蚀性能，能够在不同的土壤和水质条件下长期稳定工作。

其次，滴灌带的设计应考虑到农作物的需水量和生长习性，能够实现精准滴灌，减少水分浪费。

此外，滴灌带的设计还应考虑到施肥的需要，能够实现水肥一体化。

最后，滴灌带的设计应具有一定的抗压性能，能够适应不同的土壤压力。

其次，单翼迷宫式滴灌带的安装规范也是非常重要的。

在安装滴灌带时，首先需要对土壤进行合理的准备，保证土壤松软、排水良好。

其次，需要根据农作物的种植密度和需水量确定滴灌带的布设间距和流量。

在安装滴灌带时，应注意保持滴灌带的均匀铺设，避免出现漏水和堵塞现象。

此外，还需要注意滴灌带的接头和连接方式，确保连接牢固、不漏水。

最后，使用单翼迷宫式滴灌带时也需要注意一些事项。

首先，需要定期清洗滴灌带，防止堵塞影响灌溉效果。

其次，需要定期检查滴灌带的漏水情况，及时修复漏水点。

在使用过程中，还需要注意控制灌溉时机和水量，避免过量灌溉造成土壤板结和根系窒息。

总之，单翼迷宫式滴灌带的标准涉及到设计、安装和使用等多个方面，只有严格按照标准要求进行操作，才能发挥滴灌设备的最大效益。

希望本文的介绍能够对单翼迷宫式滴灌带的使用和管理提供一定的参考和帮助。

迷宫滴灌带机器操作规程(3篇)

第1篇一、前言迷宫滴灌带是一种先进的节水灌溉设备，广泛应用于农业灌溉领域。

它通过迷宫式管道将水输送到作物根部，实现了精准灌溉，大大提高了灌溉效率和作物产量。

为确保迷宫滴灌带机器的正常运行，以下是一份详细的操作规程。

二、设备准备1. 确认设备型号及参数，了解迷宫滴灌带机器的性能和特点。

2. 检查设备外观，确保无损坏、变形等现象。

3. 检查迷宫滴灌带管道，确保无破损、扭曲、变形等现象。

4. 检查水泵、施肥器、电磁阀等部件，确保其正常工作。

5. 准备好灌溉用水，确保水质符合灌溉要求。

三、操作步骤1. 启动水泵（1）打开水源，确保水源充足。

（2）打开水泵开关，启动水泵。

（3）观察水泵运行情况，确保水泵正常工作。

2. 调整灌溉参数（1）根据作物种类、生长阶段和土壤情况，设置合适的灌溉时间、灌溉量和灌溉压力。

（2）调整施肥器参数，确保施肥均匀。

3. 启动灌溉系统（1）打开迷宫滴灌带机器的电源开关。

（2）根据灌溉需求，选择相应的灌溉模式（如手动灌溉、自动灌溉等）。

（3）启动灌溉系统，观察迷宫滴灌带机器运行情况。

4. 监控灌溉过程（1）观察迷宫滴灌带机器的运行状态，确保无异常情况。

（2）根据作物生长情况和土壤湿度，适时调整灌溉参数。

5. 灌溉结束（1）关闭灌溉系统，停止灌溉。

（2）关闭水泵，关闭水源。

（3）检查迷宫滴灌带管道，确保无泄漏、堵塞等现象。

四、保养与维护1. 定期检查迷宫滴灌带机器各部件，确保其正常工作。

2. 定期清理迷宫滴灌带管道，清除管道内的杂质和残留肥料。

3. 定期检查水泵、施肥器、电磁阀等部件，确保其正常工作。

4. 定期对迷宫滴灌带机器进行润滑，延长使用寿命。

5. 存放迷宫滴灌带机器时，注意防潮、防尘、防腐蚀。

五、故障排除1. 灌溉过程中，如发现滴灌带不出水或水流不畅，可能是管道堵塞或滴灌带损坏。

此时，应关闭灌溉系统，检查管道和滴灌带，清除堵塞物或更换损坏的滴灌带。

2. 水泵运行过程中，如出现异常噪音或振动，可能是水泵叶轮损坏或轴承磨损。

迷宫式滴灌带国家标准

迷宫式滴灌带国家标准迷宫式滴灌带国家标准是指对迷宫式滴灌带的设计、制造、使用和管理等方面进行规范和统一的标准。

迷宫式滴灌带作为一种先进的灌溉技术，其应用可以有效节约水资源，提高灌溉效率，减少土壤侵蚀，保护环境等诸多优点。

因此，制定迷宫式滴灌带国家标准对于推动我国农业节水灌溉技术的发展，提高农业生产水平具有重要意义。

首先，迷宫式滴灌带国家标准应明确迷宫式滴灌带的基本要求。

比如，迷宫式滴灌带的材质应具有一定的抗老化、抗紫外线和耐腐蚀能力，能够在不同的土壤和气候条件下稳定使用。

此外，迷宫式滴灌带的设计要求、滴头间距、滴头流量、滴头出水均匀性等指标也需要在国家标准中进行明确。

其次，迷宫式滴灌带国家标准应规定迷宫式滴灌带的生产制造要求。

生产厂家在生产迷宫式滴灌带时，应符合国家标准对于原材料选用、生产工艺、产品质量检测等方面的要求，确保生产出的迷宫式滴灌带符合国家标准的相关规定。

此外，迷宫式滴灌带国家标准还应包括迷宫式滴灌带的使用和管理规定。

对于迷宫式滴灌带的安装、维护、保养、使用方法等方面进行详细规定，确保迷宫式滴灌带在使用过程中能够发挥最佳的灌溉效果，延长使用寿命，减少资源浪费。

最后，迷宫式滴灌带国家标准还应包括对于迷宫式滴灌带的检测和评价方法的规定。

对于迷宫式滴灌带的质量检测、性能评价等方面进行详细规定，确保生产出的迷宫式滴灌带符合国家标准的相关规定。

总之，制定迷宫式滴灌带国家标准对于推动我国农业节水灌溉技术的发展，提高农业生产水平具有重要意义。

希望通过国家标准的制定，能够进一步规范和统一迷宫式滴灌带的设计、制造、使用和管理，推动迷宫式滴灌带在农业生产中的广泛应用，为我国农业节水灌溉技术的发展做出贡献。

滴灌方法

膜下滴灌工程一、施工工序：铺设滴灌带→扶膜→滴灌带与配水管联接→配水管与支管联接→支管与干管联接→干管与田间首部联接二、施工方法：根据设计图纸，滴管带采用单翼迷宫式滴灌带，滴灌带管径为16毫米；管壁厚为0.4毫米；工作压力为0.05-0.1兆帕，孔口出流量为2.2升/小时。

滴灌带间距为1.3米，滴头间距0.3米。

最大铺设长度100m。

播种后人工铺设滴管带，铺设完成采用覆膜机铺设地膜，将滴管带与配水管连接。

干、支、配水管均采用PE软管，规格为：φ75、φ63，φ32。

工作压力级别为0.6Mpa。

滴管采用一膜一管二行布置，滴管布置与垄间距见下图：滴管带铺设模式图（一）首部安装从水泵的出水口到首部的进水口，用直径为80涂塑输水管带进行连接，两端接头处使用钢卡固定。

（二）干管的安装主干管采用φ75PE管。

连接处用接头连接，接头套胶圈（或缠绕地膜），并用钢卡紧固，铺设三通或四通时需上胶圈并用钢卡紧固。

（三）支管的安装支管采用φ63PE管，通过阀门与干管相连，根据长度要求将支管截断，与φ63*1“三通相连，连接时需加装胶圈（或缠绕地膜），并用钢卡紧固。

（四）附管的安装附管采用φ32PE管，按照要求将支管安装在φ32*1“三通两侧，并用钢卡紧固，另一侧通过一寸球阀与φ63*1“三通连接。

见安装示意图。

（五）单翼迷宫式滴灌带的安装用专用打孔器（或剪刀）在φ32PE附管管道上开孔，孔距应符合设计要求和垄距要求。

在所打的孔上插入φ16的三通（旁通），三通两侧或旁通的一侧安装φ16的单翼迷宫式滴灌带，长度应符合设计要求，并在末端锁紧。

三、质量控制措施(一）管质量控制进场各型号PE管、滴灌管应检验合格，符合设计的要求。

（二）管线安装质量控制安装管线按设计要求进行加压试验，接口渗漏应在控制范围内。

渗漏严重部位必须重新安装。

保证管线供水压力满足设计要求。

（三）滴管带质量控制防止滴管带损坏，损坏处必须进行重新连接处理。

铺设滴管带保证滴孔通畅。

大田膜下滴灌带的安装方法

大田膜下滴灌带滴灌管安装方法——在膜下滴灌或温室大棚膜下滴灌工程安装中，会经常用到膜下滴灌带，膜下滴灌带常用的规格是Φ16mm，主要类型有迷宫式滴灌带和贴片式滴灌带两种。

一、滴灌带装置安装分以下几个过程进行：
1、在支管上打孔在PE管，PVC管，输水带支管上先用专用打孔东西进行打孔。

2、输水管与滴灌带相连用专用旁通将输水支管与滴灌带连在一起。

3、清洁与封头
二、使用滴灌带的注意事项
1、使用滴灌的管道和滴头容易堵塞，对水质要求较高，所以必须安装过滤器；
2、使用滴灌不能调节田间小气候，不适宜结冻期灌溉，在蔬菜灌溉中不能利用滴灌系统追施粪肥。

3、使用滴灌投资较高，要考虑作物的经济效益；
4、滴灌带的灼伤注意在铺设滴灌带时压紧压实地膜，使地膜尽量贴近滴灌带，地膜和滴灌带之间不要产生空间。

避免阳光通过水滴形成的聚焦。

播种前要平整土地，减少土地多坑多洼现象。

防止土块杂石杂草托起地膜，造成水汽在地膜下积水形成透镜效应，灼伤滴灌带。

铺设时可将滴灌带进行潜埋，避免叫焦点灼伤。

滴灌带应用及安装

滴灌带是日前干旱地区常用的一种节水灌溉设备，其灌水的作用率可达95％。

滴灌相对于漫灌更具有省水的优势。

我厂的滴灌带有两种形式的，一种是内镶贴片滴灌带，一种是迷宫式滴灌带。

内镶贴片滴灌带即内镶扁平滴头滴灌带，它是把扁平形状的滴头镶在管带内壁上的一体化滴灌带，内镶滴头自带过滤窗，抗堵性能好，灌水均匀。

广泛应用于温室大棚，大田经济作物的灌溉。

迷宫式滴灌带采用迷宫流道及滴孔一次真空整体热压成型技术，粘合性好，制造精度高。

迷宫式滴灌带广泛用于大田、大棚、果树、花卉、蔬菜、棉花、玉米、小麦等农作物的灌溉，是节水节能、增产增收的专业设备。

滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。

滴灌带具有节水、节肥、省工，控制温度和湿度，保持土壤结构，改善品质、增产增效的作用。

可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。

其不足之处是滴头易结垢和堵塞，因此应对水源进行严格的过滤处理。

目前，国产设备已基本过关，有条件的地区应积极发展滴灌。

为了获得较好的灌溉效果，我们在铺设滴灌带的时候应该注意以下事项：1.安装滴灌设备的地块要整地细碎，拣净根茬。

根茬、石块、杂草等物容易扎破滴灌带和将地膜托起后造成水汽在地膜内积水，形成透镜效应。

2.安装时工作人员要认真阅读各部件使用说明，用正确的安装方法连接各部件。

3.铺设滴灌带时要保持迷宫侧朝上(即压纹突起侧朝上)平铺于膜。

下，不得铺反，不得拧劲。

4.干、支、附管一但安装到地块后，严谨农机、农具碾压、刮碰到管道，避免外力损伤减少使用寿命。

5.若用机械铺设，滑轮及转动机构一定要安放轴承，保证滑轮转动灵活，不能抻拉滴灌带，造成迷宫变形影响滴水量。

6.铺设时可将滴灌带进行浅埋，避免焦点灼伤。

也可在滴灌带上或地膜上铺上一层厚1毫米左右的土层，破坏透镜的形成，避免灼伤。

7.滴灌设备安装完成后，要安排专人管理严禁他人私自拆装，开闭阀门。

8.系统安装完后要及时给滴灌系统送水，防止阳光紫外线爆晒加快管道、滴灌带老化。

单翼迷宫滴灌带标准

单翼迷宫滴灌带标准
单翼迷宫滴灌带是一种新型的滴灌设备，它在农业灌溉中起着至关重要的作用。

本文将介绍单翼迷宫滴灌带的标准，包括其设计、安装、使用和维护等方面的内容。

首先，单翼迷宫滴灌带的设计应符合国家相关标准，包括材料选用、结构设计、滴孔间距、滴灌流量等方面的要求。

材料应具有良好的耐腐蚀性能，能够承受长期的户外暴露和水质的影响。

滴孔间距和流量应符合作物的需水量和灌溉面积，以保证灌溉的均匀性和高效性。

其次，安装单翼迷宫滴灌带时需要注意以下几点，首先，要保证滴灌带的铺设
方向与作物的生长方向一致，以便于水分的有效利用。

其次，滴灌带的连接应牢固可靠，避免漏水和脱落现象的发生。

最后，要合理设置滴灌带的起始点和终止点，确保整个灌溉系统的连续性和完整性。

在使用单翼迷宫滴灌带时，需要注意以下几点，首先，要根据作物的生长需要
和土壤的含水量合理调整滴灌带的灌溉时间和频率，以避免过度或不足的灌溉。

其次，要及时清洗滴灌带内部的滤网和滴孔，防止堵塞影响灌溉效果。

最后，要定期检查滴灌带的漏水和损坏情况，及时进行修复或更换，以保证灌溉的正常进行。

最后，维护单翼迷宫滴灌带需要注意以下几点，首先，要定期清洗和消毒滴灌带，防止细菌和藻类的滋生污染水质。

其次，要及时修复滴灌带的损坏部分，避免因此导致的灌溉不均匀和浪费水资源。

最后，要定期对滴灌带进行全面检查，确保其正常运行和使用寿命。

总之，单翼迷宫滴灌带作为一种先进的灌溉设备，其标准化的设计、安装、使
用和维护对于提高农业生产效率和节约水资源具有重要意义。

只有严格按照标准要求进行操作，才能充分发挥其作用，为农业生产做出更大的贡献。

滴灌带的安装安装施工方案

滴灌带的安装施工方案项目背景滴灌技术是一种高效的水灌溉方法，通过将水直接供给到作物根区并降低水分蒸发，达到节水、保护环境的目的。

滴灌带作为滴灌系统的重要组成部分，起到将水平均地分配到每个滴灌点的作用。

为了确保滴灌系统的正常运行，正确的滴灌带安装施工方案显得尤为重要。

本文将为您介绍一种滴灌带的安装施工方案，并提供相应的操作步骤和注意事项。

施工方案材料准备在进行滴灌带的安装施工之前，您需要准备以下材料：1.滴灌带：根据实际灌溉区域大小和需求，选择相应规格的滴灌带。

2.滴灌连接器：用于连接滴灌带与主管道的连接器。

3.滴灌压力调节器：用于调节滴灌系统的水压，确保水流稳定。

4.过滤器：用于过滤水中的杂质，防止堵塞滴灌孔。

操作步骤1.清理施工区域：在进行滴灌带安装之前，确保施工区域干净整洁，没有杂草和障碍物。

2.规划布置滴灌带：根据实际情况，确定滴灌带的布置方式和轨迹。

可以采用直线、曲线、环形等方式进行布置，确保每个植株都能得到充分的灌溉。

3.固定主管道：在施工区域的适当位置固定主管道，主管道应与供水源相连。

4.安装滴灌带和连接器：将滴灌带沿预定的轨迹敷设在作物根区的土壤表面，利用滴灌连接器将滴灌带连接到主管道上。

确保连接牢固并且没有漏水现象。

5.安装滴灌压力调节器：根据滴灌系统所需的水压范围，选择合适的滴灌压力调节器，并将其安装在主管道上，用于调节水压。

6.安装过滤器：为了确保滴灌孔不被杂质堵塞，需要安装过滤器在主管道进水口处。

定期清洗和更换过滤器，保证系统的畅通。

7.进行试灌：在滴灌系统安装完毕后，进行试灌操作。

检查滴灌带是否有漏水、堵塞等问题，并调整滴灌压力调节器以达到适当的灌溉效果。

8.系统调试与维护：系统安装完成后，定期检查滴灌带和连接器的状态，及时更换损坏的部件，并保持整个系统的清洁与维护。

注意事项1.滴灌带的敷设应遵循合理的布置方式，确保作物叶面都能被水滴覆盖，避免出现灌溉不均匀的情况。

2.在滴灌带敷设时，尽量避免弯折和过度拉伸，以免影响灌溉效果。

内镶片状迷宫式滴灌带生产技术以及产品质量控制

以上均为严重影响滴灌带正常使用的质量问题，当然，内镶式滴灌带生产流程较为复杂，工艺设备环节多，因而存在的质量隐患也就越多，常见的质量问题还有：灌水器间距偏差超标、管径偏大或偏小、出水孔不痛或未打孔以及滴灌带管壁机械损伤等问题，对滴灌带的正常点介绍机械打孔设备，目前应用较为成熟的机械打孔设备有电磁离合器和凸轮装置结构个同步电机控制两种，电磁离合器和凸轮装置结构打孔速度有限，平均约 300 个/分钟，相对来说机构设计复杂，稳定性差；同步电机控制的打孔机结构简单，精度高且稳定性好，平均打孔量约 450 个/分钟，适宜广泛推广使用；打孔的关键和质量控制点在于出水孔的位置精确度，必须控制在灌水器预先设计好的出水口位置范围内，一般有 3mm 左右的偏差范围，打孔的精度影响因素较多，关键取决于灌水器信号的采集精度和钻头动作的精准度所决定； 1．4 滴灌带牵引装置目前滴灌带生产线使用的牵引装置均为双履带式结构，牵引速度一般在 100200m/min，牵引装置配置有压紧和张开装置，通过调整气缸压力来控制履带对滴灌带的压紧程度； 1．5 滴灌带定长收卷装置滴灌带在成型后，均使用一定尺寸的卷盘进行收卷，每卷长度通常为 2000 米，如生产不同壁厚的滴灌带，每卷长度可根据实际情况随意设定。目前使用的滴灌带收卷机通常设有 2-3 个收卷驱动装置，作为一用一备或一用两备。在卷绕过程中，通过一个排序装置，将滴灌带有序的排列在卷盘上，同时，在滴灌带排序装置中安装有计长装置，可通过该装置记录滴灌带长度，同时可自动控制每卷的长度。
4．滴灌带管壁有穿孔现象，当使用过程中发生管壁穿孔问题，则会造成滴灌带管道中压力急剧降低，由于穿孔出泄压，其他灌水器滴水将无法达到正常流量，造成作物缺水；原因分析 1、原材料不合格，熔体拉伸强度不达标，成型过程中出现局部穿孔； 2、设备中安装的过滤网规格不符或已损坏； 3、模具表面附着有物料分解后产生的颗粒； 4、滴灌带在进入定径套前的预冷却不均匀；处理措施检查原料牌号以及性能指标是否有变化或更换原料，检查过滤网规格或更换过滤网；清理模具内残留的杂质；检查冷却定径装置，预冷水环出水是否均匀
