液晶显示器原理与构造
液晶显示器工作原理
液晶显示器工作原理液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术，它采用电荷控制液晶材料来产生图像。
液晶显示器具有薄型、轻便、能耗低等优点，因此在电视机、计算机显示器、智能手机和平板电脑等设备中得到大规模应用。
本文将介绍液晶显示器的工作原理及其基本组成部分。
一、液晶的特性液晶是一种介于固体和液体之间的物质，具有各向同性和双折射等特性。
液晶分为向列型液晶和向列型液晶两种。
在无外界电场作用下，液晶分子是无序排列的，光无法通过液晶层。
而在外加电场的作用下，液晶分子将会有序排列，光线得以通过液晶层，形成图像。
二、液晶显示器的结构液晶显示器由以下几个主要组成部分构成：1. 玻璃基板：液晶显示器的底部是两片平行的玻璃基板。
这些玻璃基板上涂有透明导电层，并在其上形成了一定的电极图案。
2. 液晶层：两片玻璃基板之间填充有液晶物质，液晶层的厚度通常约为几微米。
液晶分子可以在外加电场的作用下改变排列方式，从而控制光的透过程度。
3. 后光源：液晶显示器通常需要使用一种称为"后光源"的背光来照亮图像。
后光源可以是冷阴极荧光灯（CCFL）或LED背光。
4. 色彩滤镜：在液晶层和玻璃基板之间，通常还会有色彩滤镜层。
这些滤镜可以改变透过液晶分子的光的颜色，使显示器能够显示出各种颜色的图像。
三、液晶显示器的工作原理液晶显示器的工作原理可以分为两个步骤：液晶分子排列和控制光的透过程度。
1. 液晶分子排列：在无外界电场的作用下，液晶分子是无序排列的，光无法透过液晶层。
而一旦加上正常的电压，液晶分子将会呈现出定向排列的状态，导致光能够透过液晶层。
液晶显示器通常采用薄膜晶体管（TFT）作为分子排布的控制装置，通过调节TFT上的电压，可以改变液晶分子的排列方式。
2. 控制光的透过程度：液晶分子的排列方式对光的透过程度产生直接影响。
当液晶分子呈现无序排列时，光线无法透过液晶层，显示器呈黑色；而当液晶分子呈现定向排列时，光线可以透过液晶层，显示器呈亮色。

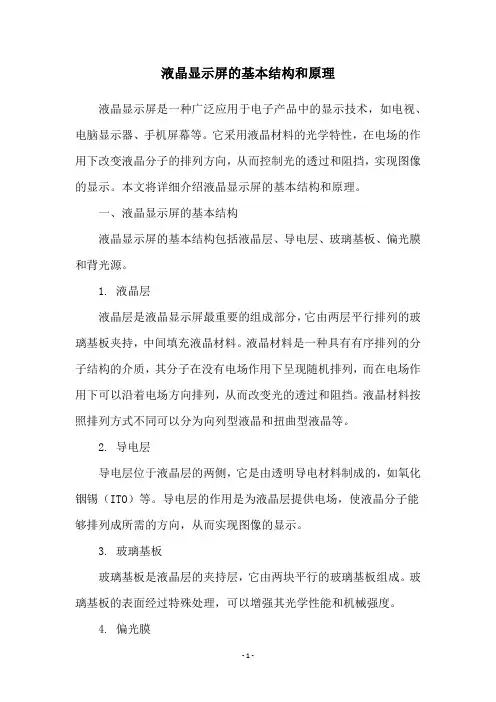

液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术，如电视、电脑显示器、手机屏幕等。
它采用液晶材料的光学特性，在电场的作用下改变液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。
本文将详细介绍液晶显示屏的基本结构和原理。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。
1. 液晶层液晶层是液晶显示屏最重要的组成部分，它由两层平行排列的玻璃基板夹持，中间填充液晶材料。
液晶材料是一种具有有序排列的分子结构的介质，其分子在没有电场作用下呈现随机排列，而在电场作用下可以沿着电场方向排列，从而改变光的透过和阻挡。
液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。
2. 导电层导电层位于液晶层的两侧，它是由透明导电材料制成的，如氧化铟锡（ITO）等。
导电层的作用是为液晶层提供电场，使液晶分子能够排列成所需的方向，从而实现图像的显示。
3. 玻璃基板玻璃基板是液晶层的夹持层，它由两块平行的玻璃基板组成。
玻璃基板的表面经过特殊处理，可以增强其光学性能和机械强度。
4. 偏光膜偏光膜是液晶显示屏的重要组成部分，它是由聚酯薄膜制成的，在薄膜上涂覆了一层偏振剂。
偏光膜的作用是将液晶层中的光进行偏振，使其只能沿着特定方向通过。
5. 背光源背光源是液晶显示屏的光源，它位于液晶层的背面。
背光源可以采用冷阴极荧光灯（CCFL）或发光二极管（LED）等，它的作用是为液晶层提供背景光源，使图像能够清晰显示。
二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。
液晶材料具有双折射性，即光线在穿过液晶材料时会发生偏转。
液晶材料在没有电场作用下呈现随机排列，导致光线偏转的方向和角度不一致。
而在电场作用下，液晶材料中的分子会沿着电场方向排列，使得光线偏转的方向和角度一致。
液晶显示屏的显示原理是基于液晶材料的电场效应。
导电层在施加电压时会产生电场，电场会作用于液晶分子，使其沿着电场方向排列，从而改变光的透过和阻挡。

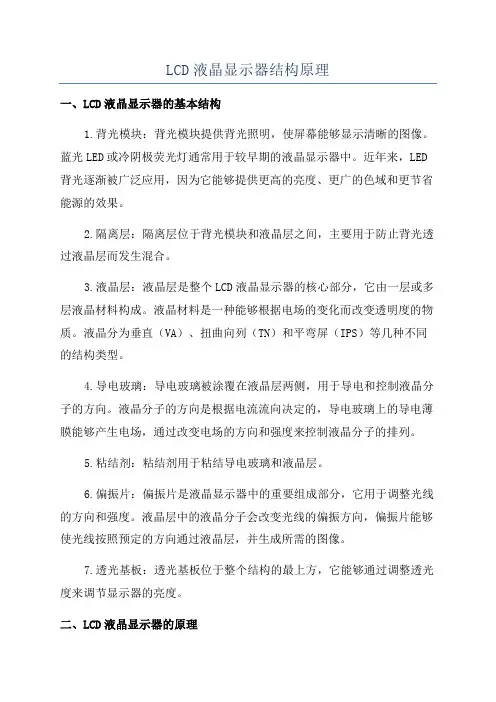

LCD液晶显示器结构原理
LCD液晶显示器结构原理一、LCD液晶显示器的基本结构1.背光模块：背光模块提供背光照明，使屏幕能够显示清晰的图像。
蓝光LED或冷阴极荧光灯通常用于较早期的液晶显示器中。
近年来，LED 背光逐渐被广泛应用，因为它能够提供更高的亮度、更广的色域和更节省能源的效果。
2.隔离层：隔离层位于背光模块和液晶层之间，主要用于防止背光透过液晶层而发生混合。
3.液晶层：液晶层是整个LCD液晶显示器的核心部分，它由一层或多层液晶材料构成。
液晶材料是一种能够根据电场的变化而改变透明度的物质。
液晶分为垂直（VA）、扭曲向列（TN）和平弯屏（IPS）等几种不同的结构类型。
4.导电玻璃：导电玻璃被涂覆在液晶层两侧，用于导电和控制液晶分子的方向。
液晶分子的方向是根据电流流向决定的，导电玻璃上的导电薄膜能够产生电场，通过改变电场的方向和强度来控制液晶分子的排列。
5.粘结剂：粘结剂用于粘结导电玻璃和液晶层。
6.偏振片：偏振片是液晶显示器中的重要组成部分，它用于调整光线的方向和强度。
液晶层中的液晶分子会改变光线的偏振方向，偏振片能够使光线按照预定的方向通过液晶层，并生成所需的图像。
7.透光基板：透光基板位于整个结构的最上方，它能够通过调整透光度来调节显示器的亮度。
二、LCD液晶显示器的原理1.液晶分子排列：液晶分子具有两种排列方式，即平行排列和垂直排列。
当没有电场作用于液晶分子时，它们会根据物质的特性自发排列成为平行或垂直排列。
这种排列方式不会改变光线的偏振方向。
2.电场对液晶分子的影响：当电场作用于液晶分子时，液晶分子会改变其排列方式。
具体而言，电场会使液晶分子重新排列成与电场方向平行或垂直的方式。
当液晶分子排列发生改变时，光线经过液晶层会改变光线的偏振方向，从而生成所需的图像。
3.色彩表现原理：液晶显示器通过改变液晶层中液晶分子的排列方式来调节图像中的亮度。
通过在显示器后面加入红、绿、蓝三种不同颜色的滤光片，可以实现彩色图像的显示。
液晶显示器的原理和制造
构成
液晶显示器由像素、液晶分子、电极、偏光 板和发光二极管等组成。
制造流程
液晶显示器的制造流程包括基板制造、电极 蒸镀、涂布对流机、涂层固化等环节。
了解更多
液晶分子排列
液晶分子的排列方式对液晶显 示器的性能和显示效果具有重 要影响。
LCD制造工艺
了解液晶显示器的制造流程和 每个环节的重要性。
OLED显示器
5
确定透光率
6
使用偏光板和光学测量设备检测透
光率，调整液晶层的厚度。
7
TFT电路制造
8
通过打印或蒸镀方式制造Transisto r-
Field Effect Transistor（TFT）电路。
9
放置电极和液晶层
10
玻璃基板制造
制备平整的玻璃基板，用于液晶显 示器的构成。
规定像素形状
使用光刻技术在玻璃基板上形成规 定形状的像素。
液晶显示器的原理和制造
液晶显示器是一种广泛应用于电子设备中的显示技术。本节将介绍液晶显示 器的构成、工作原理，以及制造流程。
什么是液晶显示器
液晶显示器是一种使用液晶分子控制光的电子显示设备。它由像素、液晶分子、电极、偏光板和发光二 极管等组成。
1 像素
2 液晶分子
3 电极
液晶显示器由成千上万 个像素组成，每个像素 能够独立地控制光的透 过程度。
液晶分子是液晶显示器 的核心，通过操纵液晶 分子的排列方式来控制 光的透过程度。
液晶分子通过受控的电 场作用移动，电极用于 施加电场。
4 偏光板
5 发光二极管
偏光板控制光的传播方向，只允许特定方 向见。
液晶显示器的工作原理
液晶显示器的工作原理是利用液晶分子的排列方式对光的透过程度进行控制，从而实现图像的显示。
液晶的构造和原理
液晶的构造和原理
液晶（Liquid Crystal）是指一种介于晶体和液体之间的物质，具有晶体的有序性和液体的流动性。
液晶显示器（Liquid Crystal Display，简称LCD）利用液晶的光学特性进行显示。
液晶的构造是由两层玻璃或塑料基板组成的。
两层基板之间有一层液晶物质，形成一个液晶单元。
液晶单元可以被分成许多小的像素，每个像素可以独立控制。
液晶显示器的原理主要包括两部分：液晶分子的取向和光的偏振。
液晶分子的取向受电场的控制。
当没有电场作用时，液晶分子会随机排列，光线透过液晶时会发生散射，无法形成明亮的像素。
当电场作用于液晶时，液晶分子会被排列成与电场方向一致的取向，光线透过液晶时不会散射，形成暗像素。
液晶层的前后两层基板上有分别布有电极，当施加电压时，液晶层会发生取向改变，从而改变光的透射性质。
光的偏振是液晶显示器的另一个重要原理。
液晶分子会改变光线的偏振方向。
当电场作用于液晶时，液晶分子取向改变，导致光线通过液晶后的偏振方向也发生改变。
通过调整电场的大小和方向，可以控制光线通过液晶后的偏振方向，从而改变液晶单元的亮暗状态。
液晶显示器通过控制每个液晶单元的电场以及光源的背光，从而形成各种可视图像。
不同的液晶显示技术拥有不同的构造和原理，但基本的液晶分子取向和光的偏振原理是相通的。
液晶显示屏工作原理
液晶显示屏工作原理液晶显示屏是一种广泛应用于电子设备的显示技术，如今已成为电视、电脑、智能手机等各类电子产品的主要显示方式。
本文将详细介绍液晶显示屏的工作原理。
一、液晶的基本结构液晶显示屏主要由液晶层、栅极电极、源极电极和背光模块等组件构成。
其中，液晶层是核心部分，由液晶分子组成。
液晶分子具有特殊的长形结构，它们可以在电场的作用下改变排列方式，从而控制光的透过。
二、液晶显示的原理液晶显示屏利用液晶分子特殊的排列状态来控制光的透过程度，从而实现图像的显示。
液晶分子可以通过加电、施加电场来改变排列状态，进而调节透光性，实现像素的开关。
在液晶层的两侧分别有栅极电极和源极电极。
当没有电流通过时，液晶分子呈现松散排列，透光性较好，光线能够通过液晶层并正常显示。
这时，液晶显示屏呈现出一个较为明亮的状态。
当液晶显示屏接收到电流信号时，电场作用下的液晶分子会发生排列变化，形成一个马赛克图案。
此时，电场的变化导致液晶分子的排列状态发生变化，使得光的透过程度发生改变。
通过调节电流信号的强弱和频率，液晶显示屏可以实现像素点的亮度和颜色的调节，从而显示出各种图像。
三、液晶显示屏的工作模式液晶显示屏的工作模式主要有两种：主动式矩阵和被动式矩阵。
1. 主动式矩阵主动式矩阵是指每个像素都有一个对应的驱动电路，可以独立控制。
在这种模式下，液晶显示屏的刷新率较高，显示效果更加精确、清晰。
主动式矩阵在高分辨率的显示设备中应用广泛，如大尺寸电视和高像素的手机屏幕。
2. 被动式矩阵被动式矩阵是指多个像素共享一个驱动电路，只有部分像素同时刷新，其他像素则根据视觉暂留效应显示。
被动式矩阵在低分辨率的显示设备中使用，如低端电视、计算器等。
四、液晶显示屏的优缺点液晶显示屏具有以下优点：1. 显示效果好：液晶显示屏色彩还原度高，显示效果逼真，可以呈现丰富多彩的图像；2. 节能环保：相比其他显示技术，液晶显示屏功耗较低，能够节约能源，减少对环境的负面影响；3. 视角广：液晶显示屏的视角广，可以实现全方位的观看体验；4. 尺寸可调：液晶显示屏适应性强，可以制造不同尺寸、不同比例的显示屏。
液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理1.玻璃基板：液晶显示屏的两侧通常都有玻璃基板，其作用是提供稳定的支撑和保护内部电路。
2.透明导电层：液晶显示屏的上下两个玻璃基板上都覆盖有透明导电层，通常由透明金属氧化物（如ITO）组成。
透明导电层在电流通过时能够产生电场。
3.液晶层：液晶层位于两个玻璃基板之间，通常由两层玻璃基板中的其中一个上覆盖有液晶分子。
液晶分子具有极性，能够受到电场的影响而改变排列方向。
4.偏振片：液晶显示屏的最外层通常覆盖着偏振片。
偏振片的作用是调节光线的传播方向。
液晶显示屏利用液晶分子对电场的响应来实现图像的显示。
当电流通过透明导电层时，产生的电场作用于液晶层中的液晶分子，使得液晶分子发生定向排列的变化（根据电场的方向不同，液晶分子的排列方式也会不同）。
液晶分子的排列方式会改变透过液晶层的光线的偏振状态。
液晶分子的不同排列状态会引起光线的旋转和偏振状态的改变。
对于液晶显示屏，通常采用了TN（Twisted Nematic，扭转向列）结构。
在此结构下，液晶分子在发生电场作用下会扭转一定角度。
在不同的偏振状态下，通过液晶层的光线会旋转不同的角度，最终由偏振片控制部分光线能够透过，形成图像。
液晶显示屏中液晶分子的排列状态会受到控制电路的调节。
控制电路通常通过控制每个像素区域的电场大小来调整液晶分子的排列状态。
这些控制电路由电子设备中的信号处理器等组件提供。
根据不同的输入信号，控制电路能够控制每个像素点的液晶分子排列状态，实现图像的显示。
总结起来，液晶显示屏的基本结构包括玻璃基板、透明导电层、液晶层和偏振片。
通过控制电场来改变液晶分子的排列状态，从而改变光线的传播方向和偏振状态，实现图像的显示。
液晶显示屏的工作原理是基于液晶分子对电场的响应和光的偏振变化。
LCD的结构和原理
LCD的结构和原理
液晶显示器（Liquid Crystal Display，LCD）是一种利用液晶
材料的光学特性来完成图像显示的技术。
它由许多像素点（Pixel）组成，每个像素点又由红、绿、蓝三个基色的子像
素点构成。
液晶显示器主要由以下几个部分组成：
1. 液晶层：液晶显示器的核心部分，由液晶分子组成。
液晶分子具有自发排列的能力，能够根据电场的作用改变自身的排列状态，从而改变透光性。
2. 导电玻璃：涂有导电层的玻璃基板。
通过在导电层施加电压，产生电场，使液晶分子排列方向改变，从而改变透光性。
3. 偏振片：液晶层上下两层都有一层偏振片，用于控制光的传播方向。
通常情况下，两层偏振片的方向是垂直的，使得液晶层不透光。
原理如下：
当电压施加在导电玻璃上时，液晶分子会受到电场的作用而重新排列。
液晶分子排列的不同状态会改变光的偏振方向，从而控制光的透过程度。
当液晶分子排列平行时，偏振光通过液晶层时会发生旋转，从而透过偏振片。
而当液晶分子排列垂直时，偏振光无法通过液晶层，使屏幕不透光。
通过控制导电层的电压，可以改变液晶分子的排列状态，从而改变透光性。
液晶显示器通过分别控制每个像素点的电压，可以实现各种图像的显示。
总之，液晶显示器的原理是利用电场控制液晶的排列状态，从而控制光的透过程度，实现图像的显示。
不同的排列状态对应不同的亮度和颜色，通过控制每个像素点的电压，可以组成完整的图像。
lcd液晶显示器的原理
lcd液晶显示器的原理LCD液晶显示器的原理LCD液晶显示器是一种广泛应用于电子产品中的显示技术，其原理是利用液晶分子在电场作用下的定向排列变化来实现图像的显示。
本文将从液晶的性质、液晶显示器的结构和工作原理三个方面来介绍LCD液晶显示器的工作原理。
一、液晶的性质液晶是介于固体和液体之间的一种物质状态，具有流动性和分子有序排列的特点。
液晶分子在不同的温度下会出现不同的状态，其中最常见的是向列型液晶和向列系列液晶。
液晶分子的排列方式决定了液晶的光学性质，进而决定了液晶显示器的工作原理。
二、液晶显示器的结构液晶显示器主要由液晶层、控制电路和背光源组成。
液晶层是由两片玻璃基板组成的，中间夹层一层液晶材料。
控制电路用于控制液晶层中的电场，调节液晶分子的排列状态。
背光源则是提供光源，使得图像能够被观察者看到。
三、液晶显示器的工作原理液晶显示器的工作原理可以分为两个步骤：液晶分子的排列和光的透过。
1. 液晶分子的排列液晶分子在没有电场作用时，呈现出无规则排列的状态，无法透过光线。
当电场作用于液晶层时，液晶分子会根据电场的方向重新排列，呈现出有序排列的状态。
这种有序排列的状态可以通过控制电路来调节，实现像素点的开关和颜色的变化。
2. 光的透过液晶分子排列成有序的状态后，光线可以透过液晶层。
液晶显示器一般采用的是透射式液晶显示技术，即背光源照射到液晶层上，经过液晶层的调节后，透过玻璃基板和控制电路，最终显示在屏幕上。
背光源的光线经过液晶分子的调节后，可以实现不同亮度和颜色的显示。
液晶显示器通过控制电路调节液晶分子的排列状态，从而实现图像的显示。
其中，每个像素点由多个液晶分子组成，通过调节每个像素点的液晶分子的排列方式，可以显示出不同的颜色和亮度。
液晶显示器的分辨率取决于像素点的数量和密度，像素点越多越密集，显示效果越细腻。
总结：LCD液晶显示器利用液晶分子的排列变化来实现图像的显示。
液晶分子在电场作用下的定向排列变化决定了图像的显示效果。
液晶显示屏的基本结构和原理
液晶显示屏（Liquid Crystal Display，简称LCD）是一种使用液晶材料作为光学反应物的显示设备，其基本结构由以下几部分组成：
前端玻璃基板：顶部为液晶材料，底部为导电材料。
后端玻璃基板：底部为液晶材料，顶部为导电材料。
液晶材料：由两片玻璃基板之间的液晶材料组成，可以通过改变电场来控制其光学性质。
竖直和水平的电极：液晶材料中的电极可以通过外部电场的加减控制其方向和位置。
色彩滤镜：液晶屏幕通过加入红、绿、蓝三种色彩滤镜来形成彩色图像。
液晶显示屏的工作原理基于液晶材料的光学性质。
液晶材料是由具有某种特定排列方式的长分子组成的。
在没有外界电场的情况下，液晶分子是随机分布的，无法对光做出反应。
当外界电场施加到液晶屏幕上时，电场将会在液晶分子间形成一个定向作用，液晶分子就会按照这个方向排列，这样光就会通过这些分子并受到分子的影响而偏转，从而在观察者的眼中形成图像。
总之，液晶显示屏的基本结构和原理是利用液晶材料的光学性质和电场控制的作用来实现图像的显示。
随着液晶显示技术的发展，液晶显示屏已经成为各种电子设备的主流显示器件。
液晶显示器的工作原理
液晶显示器的工作原理液晶显示器是一种广泛应用于电子设备中的平面显示技术。
它通过液晶分子的排列状态来控制光的透过程度，从而实现图像的显示。
下面将详细介绍液晶显示器的工作原理。
一、液晶分子的排列液晶显示器的核心是液晶分子。
液晶分子具备有序的排列状态，可以被电场控制。
液晶分子一般分为向列型和扭曲型两种。
1. 向列型液晶分子排列在无电场作用下，向列型液晶分子倾向于垂直排列。
这时液晶分子之间的排列形成了一个类似通道的结构，无法透过光线。
2. 扭曲型液晶分子排列在无电场作用下，扭曲型液晶分子排列形成了一种螺旋状结构，透光能力较强。
二、液晶显示器的结构液晶显示器由多个层次构成，包括背光源、液晶层、玻璃基板和电极层等。
1. 背光源液晶显示器的背光源通常使用白色LED或者冷阴极荧光灯。
背光源发出的光经过液晶分子进行调控后，形成图像。
液晶层是液晶显示器最重要的组成部分，液晶分子被封装在液晶层当中。
液晶分子的排列受到电场的控制，在不同的电压下呈现出不同的状态。
3. 玻璃基板和电极层玻璃基板上涂有透明的导电层，这些导电层可以产生电场，控制液晶分子的排列状态。
玻璃基板和电极层构成一个二元结构，可以通过外界电路与电源相连。
三、1. 竖直排列状态当施加电压时，液晶分子会重新排列，从而改变光的透过程度。
当电压较低或没有电压时，液晶分子处于向列型排列状态，无法透过光线。
这时，液晶显示器所显示的是黑色。
2. 扭曲状态当施加电压时，液晶分子由向列型排列转变为扭曲型排列，光线可以透过液晶层，显示器所显示的是亮色。
四、液晶显示器的色彩显示液晶显示器实现色彩显示的方法有两种：RGB三原色和色过滤。
1. RGB三原色RGB三原色即红、绿、蓝三种基本色，液晶显示器通过控制这三种基本色的亮度和组合来呈现不同的颜色和色彩。
色过滤是一种通过过滤不同波长的光来实现色彩显示的技术。
液晶显示器使用三种颜色的滤光片，分别为红、绿、蓝，通过控制这三种滤光片的透光程度，实现各种颜色的显示。
液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理液晶显示屏是一种新型的电子显示装置，具有轻薄、省电、高清晰度等优点，已广泛应用于电子产品中。
本文将介绍液晶显示屏的基本结构和原理，帮助大家更好地了解和使用液晶显示屏。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、驱动电路和背光源三部分。
1. 液晶层液晶层是液晶显示屏最核心的部分，由液晶分子组成。
液晶分子是一种长而细的有机分子，具有自组装、有序排列等特性。
液晶分子可以通过电场、光场等外界因素来改变它们的排列状态，从而实现液晶显示屏的显示效果。
液晶层一般由两片平行的玻璃基板组成，中间夹层一层液晶，形成液晶单元。
液晶单元的厚度一般在几微米到几十微米之间，液晶分子的排列状态和电场的强度、方向有关。
2. 驱动电路液晶显示屏的驱动电路是控制液晶分子排列状态的关键部分。
驱动电路由控制器、扫描电路、数据电路等组成。
控制器负责接收来自计算机或其他设备的信号，将信号转化为液晶显示所需的电信号。
扫描电路负责按照一定的规律扫描液晶单元，使液晶分子排列状态发生变化。
数据电路负责将控制器输出的数据信号传输到液晶单元中。
3. 背光源液晶显示屏的背光源是提供光源的部分，用于照亮液晶单元。
背光源一般由白色LED灯组成，可以通过调节亮度和色彩来控制显示效果。
二、液晶显示屏的工作原理液晶显示屏的工作原理是利用液晶分子的排列状态来实现显示效果。
液晶分子有两种排列状态：平行排列和垂直排列。
当液晶分子平行排列时，光线无法通过，显示为黑色；当液晶分子垂直排列时，光线可以通过，显示为白色。
通过控制液晶分子排列状态，可以实现不同颜色和亮度的显示效果。
液晶分子的排列状态可以通过电场来控制。
当电场强度为0时，液晶分子呈现平行排列状态；当电场强度增加时，液晶分子会逐渐转向垂直排列状态。
液晶显示屏的驱动电路就是利用这种原理来控制液晶分子排列状态的。
液晶显示屏的显示效果是通过背光源和液晶层共同实现的。
背光源发出的光线经过液晶层后，会被液晶分子的排列状态所影响。
液晶显示器的原理
液晶显示器的原理液晶显示器是一种广泛应用于电视、电脑等各种显示设备的显示技术。
它的原理是利用液晶分子在电场作用下的各种物理变化，来控制光的透过和阻挡，从而实现图像的显示。
下面将详细介绍液晶显示器的原理。
液晶分子的构造液晶分子由长链状的分子构成，分子之间有一定的相互作用力。
液晶分子通常可以分为两类：向列型液晶和扭曲型液晶。
向列型液晶分子排列成平行的柱状结构，而扭曲型液晶分子则呈螺旋形排列。
液晶显示器的构造液晶显示器通常由液晶模组、驱动电路和背光源等部分组成。
液晶模组是显示器中最重要的部分，其结构通常由两片玻璃板和涂有液晶分子的液晶层构成。
液晶分子在电场的作用下，可以通过改变液晶分子的排列方式来控制光的透过和阻挡，从而实现图像的显示。
液晶分子的工作原理液晶分子在没有电场作用时，呈现出不同的状态。
向列型液晶分子在没有电场作用时，分子呈现出平行排列的状态，而扭曲型液晶分子则呈现出螺旋形的排列状态。
在电场的作用下，液晶分子的状态会发生变化，向列型液晶分子会发生旋转，而扭曲型液晶分子则会扭曲或者直接倾斜。
液晶显示器的工作原理液晶显示器的工作原理是利用电场的作用，改变液晶分子的排列方式，从而控制光的透过和阻挡。
当电场作用在液晶分子上时，液晶分子的排列会发生变化，使得光的透过能力发生改变。
背光源照射在液晶模组上，经过液晶分子的调控后，可以形成不同的图像。
液晶显示器通常采用数字信号来控制液晶分子的排列状态，从而实现高质量的图像显示。
总结液晶显示器是一种重要的显示技术，其原理是利用电场的作用改变液晶分子的排列方式，从而控制光的透过和阻挡。
液晶分子的排列状态决定了图像的显示质量，因此液晶显示器的设计需要考虑液晶分子的特性和电路的控制方式。
液晶显示器具有高清晰度、低功耗、易于制造等优点，是现代电子产品中广泛应用的重要技术。
液晶显示器的结构及工作原理研究
液晶显示器的结构及工作原理研究一、引言液晶显示器是我们日常生活中最常见的显示器之一，其广泛应用于电视、电脑、手机等领域。
本文将对液晶显示器的结构及工作原理进行研究，并且分别从液晶显示器的结构组成和工作原理进行阐述。
二、液晶显示器的结构组成液晶显示器的主要结构组成包括液晶层、玻璃基板、极板、反光板和光源等。
1.液晶层液晶层是液晶显示器最重要的部分，它是由液晶分子构成的，是液晶现象的产生场所。
液晶分子是一种长而细的有机分子，它在不同条件下可以表现出不同的物性。
液晶分子一般有两类，一类是直链液晶，另一类是环状液晶。
液晶分子具有高度自组装性，它们在液晶层中组成了各种形状的结构。
例如，平面型液晶分子排成了一层层平行的分子带；柱型液晶分子形成了细长的柱状结构；球形液晶分子则形成了整齐结构的球状结构。
2.玻璃基板玻璃基板是液晶显示器中承载液晶层的部件，它的表面经过加工处理，可以使其在液晶层中产生电场，控制液晶分子的排列和旋转。
3.极板极板是液晶显示器中的另一个重要部件，它是夹在玻璃基板与反光板之间的一层薄膜。
极板在液晶分子上施加较强电场时，可使平行排列的分子转向，达到调制光线的目的。
4.反光板液晶显示器的反光板位于液晶层与光源之间，它的作用是将反射光线反射回液晶层中，提高液晶显示器的亮度和对比度。
5.光源液晶显示器的光源有多种类型，常用的类型包括冷阴极荧光管和LED。
三、液晶显示器的工作原理液晶显示器的工作原理是基于液晶分子在不同电场作用下的不同排列状态而实现的。
液晶显示器中，电压信号会通过玻璃基板作用于液晶层，导致液晶分子发生变化，使其排列状态发生变化，从而调整通过液晶层的光的传输和折射。
当液晶分子的长轴与电场方向一致时，分子会沿着电场方向排列。
而当电场方向垂直于液晶分子长轴时，则会形成垂直排列的液晶分子。
液晶分子的排列状态会影响透射率，因此只有当电场作用于液晶分子时，才会产生明显的透射效应。
通过电子信号的转换和控制，液晶显示器可以精确地实现像素颜色、明暗和亮度的调整。
液晶显示器基本结构及显示原理
液晶显示器基本结构
液晶显示器是由液晶面板、驱动电路、后光源和色彩滤光器组成。 液晶面板由两片玻璃基板、液晶分子和电极组成的结构。电极在玻璃基板上 形成网格，控制液晶分子的排列。
显示原理
液晶分子是一种特殊的有机化合物，它可以通过电场的作用改变方向排列。 液晶分子的排列方式决定了信号通过时是否允许光通过。通过改变液晶分子的排列方式，可以实现显示 效果。
液晶显示器的背光和色彩表现
液晶显示器使用后光源照亮显示屏，使得图像可以显示出来。 通过色彩滤光器，液晶显示器可以产生丰富的颜色表现，并显示出清晰的图像。
液晶显示器的应用和未ຫໍສະໝຸດ 发展液晶显示器广泛用于电视、电脑显示器和移动设备等各种电子产品中。 未来，随着技术的发展，液晶显示器将变得更加薄、灵活和高分辨率，为人们提供更好的视觉体验。
液晶分子的旋转和对光的影响
液晶分子在没有电场作用的情况下排列呈螺旋状。当电场作用时，液晶分子会顺时针或逆时针旋转。 旋转的液晶分子可以改变光的偏振方向，从而影响通过液晶的光的性质。
液晶分子如何控制光的通过
液晶分子的旋转可以通过调整电场的强度来控制。改变电场强度可以调节液晶分子的旋转程度。 通过控制液晶分子的旋转，可以控制光的通过和屏幕上显示的图像。
液晶显示器的工作原理
液晶显示器的工作原理液晶显示器（LCD）是现代电子产品中广泛应用的一种屏幕技术。
它通过光学效应来显示图像和文字，并且具有低功耗、薄型轻便等优点。
其工作原理如下：一、液晶材料的结构与特性1.1 液晶分子的排列结构液晶分子具有两个基本的结构特点：长形分子和有序排列。
在液晶显示器中，液晶分子通常被安排成平行或垂直的方式排列。
1.2 液晶材料的极性液晶分子具有极性，即其中的正离子和负离子在空间上不对称。
这种极性结构使液晶分子在电场的作用下发生形状变化，从而实现图像和文字的显示。
二、液晶的工作模式液晶显示器主要有两种工作模式：主动矩阵（TN）和超扭转（STN）。
2.1 主动矩阵工作模式主动矩阵工作模式是采用逐行驱动的方式。
每一行的像素由电源提供电流，在液晶分子中产生电场，使液晶分子的排列发生变化，从而实现图像的显示。
2.2 超扭转工作模式超扭转工作模式是通过改变液晶分子在电压作用下的排列结构来实现图像的显示。
液晶分子在不同电压下产生扭转，因此可以通过控制电压的大小来控制液晶的透光程度，从而实现图像的显示。
三、液晶显示器的基本构成与原理液晶显示器的基本构成包括背光源、色彩滤光器、液晶层和驱动电路等。
3.1 背光源背光源通常采用冷阴极荧光灯（CCFL）或者LED。
它们的作用是提供背光照明，使图像在暗处也能清晰可见。
3.2 色彩滤光器色彩滤光器用于调节液晶显示器的色彩输出。
根据RGB颜色模式，分别设置红、绿和蓝三种基本颜色的滤光器，通过不同的组合来呈现所需的颜色。
3.3 液晶层液晶层是液晶显示器的关键组件。
它由两层平行的玻璃片构成，中间夹着液晶材料。
液晶分子的排列结构可以受到电场的影响而改变，从而改变光的透过程度。
3.4 驱动电路驱动电路负责向液晶层提供电压，并控制电场的大小和方向，从而控制液晶分子的排列结构。
这样，液晶层就能根据输入的信号来显示图像或文字。
四、液晶显示器的工作过程液晶显示器的工作过程主要包括电压驱动和光传递两个阶段。
液晶显示器工作原理
液晶显示器工作原理引言：液晶显示器是我们日常生活中常见的一种显示技术，它被广泛应用于电脑、手机、电视等各种电子设备中。
液晶显示器的工作原理是通过控制液晶分子的排列，使其能够通过光的偏振来显示图像。
本文将详细介绍液晶显示器的工作原理以及其基本组成部分。
一、液晶显示器的基本结构液晶显示器由多个关键部分组成，包括液晶屏幕、背光源、驱动电路和控制器等。
其中，液晶屏幕是最核心的部分，它由液晶单元阵列、透明导电玻璃基板和色彩滤光器等组成。
二、液晶分子的排列液晶分子在无外加电场情况下是无序排列的。
当给液晶分子施加电场时，液晶分子会根据电场方向而有序排列。
根据电场方向的不同，液晶显示器可以实现不同的显示效果。
三、液晶显示器的工作原理液晶显示器的工作原理是基于液晶分子在电场作用下的排列变化。
在液晶屏幕中，有两块平行的透明导电玻璃基板，中间夹层着液晶分子。
导电玻璃基板上有一些微小的透明电极用于施加电场。
当液晶分子无电场作用时，它们是无序排列的。
此时，通过液晶屏幕的光无法通过偏振片的过滤，无法显示任何图像。
但是，当施加电场时，液晶分子会根据电场方向有序排列。
此时，通过液晶屏幕的光会根据液晶分子的排列方向而改变偏振，从而显示出对应的图像。
液晶屏幕上的每个像素点都由液晶单元阵列组成，每个液晶单元阵列由三个互相独立的亮度调节器件组成，分别控制红、绿、蓝三原色的亮度。
这种排列方式被称为RGB排列。
通过控制液晶单元阵列的亮度，液晶显示器可以显示出丰富多彩的图像。
四、背光源的作用液晶显示器需要一个背光源来照亮屏幕，并使显示的图像更加明亮和清晰。
在大多数液晶显示器中，冷阴极荧光灯（CCFL）或LED（发光二极管）被用作背光源。
背光源位于液晶显示器的背后，通过液晶屏幕的透明导电玻璃基板来照亮屏幕。
背光源发出的光经过液晶屏幕的液晶分子排列后，会改变光的偏振性质，从而在屏幕上显示出图像。
五、驱动电路和控制器为了控制液晶分子的排列和显示的图像，液晶显示器需要驱动电路和控制器。
LCD结构和显示原理
LCD结构和显示原理LCD是液晶显示器的简称，它是一种通用平面显示技术，广泛应用于计算机显示器、电视、手机、平板电脑等各类电子设备中。
本文将详细介绍LCD的结构和显示原理。
一、LCD的结构液晶显示器主要由以下几个部分组成：1. 前面板（Front Panel）：由玻璃或亚克力材料制成，用于保护LCD的内部组件。
2. 后面板（Back Panel）：由金属或塑料制成，为LCD提供支撑和保护，并安装有电路板和电源供应器。
3. 光源（Light Source）：一般采用冷阴极荧光灯（CCFL）或LED作为背光源，为液晶显示器提供均匀的背光照明。
4. 反射器（Reflector）：用于将背光反射回前面板，提高背光的利用效率。
5. 透明电极（Transparent Electrode）：涂覆在玻璃表面上的透明导电层，通常采用氧化锡或氧化镀锡材料制成。
6. 液晶层（Liquid Crystal Layer）：由两片平行排列的玻璃基板组成，中间填充有液晶分子。
液晶分子能够通过控制电场的变化来改变光的透过率。
7. 色彩滤光片（Color Filter）：安装在液晶层的内侧，用于显示彩色画面。
每个像素点上，都有红、绿、蓝（RGB）三种颜色的小滤光片，通过控制三原色的透过率来呈现出丰富的色彩。
8. 像素点（Pixel）：位于液晶层和色彩滤光片之间的小小隔离空间，一个像素点由一个透明电极和一个色彩滤光片组成。
9. 控制电路板（Control Circuit Board）：负责接收输入信号，并通过控制透明电极上的电场来控制液晶分子的排列状态。
二、LCD的显示原理液晶显示器的工作原理基于液晶分子的电场控制特性。
在液晶层中，液晶分子存在固定的排列方向，当电场施加在液晶层上时，液晶分子的排列将发生改变。
液晶的工作状态主要有以下几种：1.不带电场时，液晶分子排列无序，光无法通过。
2.在正常工作情况下，通过透明导电层施加电压，形成一个均匀而稳定的电场，液晶分子将呈现出排列变得有序的状态。
液晶显示器原理
液晶显示器原理液晶显示器（LCD）是一种广泛应用于电子设备中的平面显示技术。
它采用液晶层来生成图像，并使用适当的背光源来提供亮度。
本文将详细介绍液晶显示器的工作原理，包括液晶的结构、电压调节和色彩控制等方面。
一、液晶的结构和光学特性液晶是一种介于液体和固体之间的物质，具有流动性和分子排列的有序性。
液晶分为向列型和扭曲型两种常见结构。
在液晶显示器中，通常使用向列型液晶。
向列型液晶主要由两片平行的玻璃基板组成，两片基板之间夹有液晶材料。
基板上分别涂有透明电极，并具有约90度夹角。
液晶分子沿着基板之间的电场定向排列，从而形成液晶层。
其中一片基板上的电极透明，可以作为光学透过层。
另一片基板上的电极被称为压控层，用于调节电场。
当液晶分子处于放松状态时，通过液晶层透过的光会发生偏振旋转。
通过合适的调节，液晶分子可以实现光的旋转和偏振。
二、液晶显示器的电压调节液晶显示器的工作需要通过电压调节液晶分子的排列方向，从而实现像素的控制。
当施加电压时，液晶分子将会顺着电场定向并转动，而无电场时，液晶分子则处于自由状态。
现代液晶显示器主要采用薄膜晶体管（TFT）作为电压调节元件。
TFT是一种半导体器件，其主要功能是控制电流的流动，通过对液晶的电场施加控制。
在TFT的每个像素单元中，有一个TFT和一个液晶电容。
通过向TFT施加信号电压，控制液晶电容的充放电过程，进而改变液晶分子的排列方向。
这样，就可以调节液晶分子旋转的速度和角度，从而控制透过液晶的光的偏振方向。
三、液晶显示器的色彩控制液晶显示器的色彩控制是通过控制光的偏振方向来实现的。
液晶显示器的每个像素都可以通过红、绿、蓝三种基色的光亮度来调节，从而形成所需的色彩。
基本的液晶显示器色彩控制原理是通过三原色的光偏振方向来叠加得到不同的颜色。
在每个像素单元中，液晶层通过增加或减少偏振光的旋转来控制光的透过与否。
通过控制三个液晶层的偏振旋转角度，可以调节红、绿、蓝三种基色的光的透过程度，从而生成所需的色彩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器原理与构造概论
液晶显示器的构造
液晶显示器的构造，以TFT-LCD来讲，关键零组件包括玻璃基板、彩色滤光片、偏光片、驱动IC、液晶材料、配向膜、背光模块、ITO导电薄膜，还有其它Cell制程要用到的材料及化学用品等。
而在主要构造的用途方面，接下来以主动矩阵驱动方式的液晶显示器来说明，首先由背光源的光线照在偏光板上，光线在穿过偏光板后，会被偏极化（也就是偏极化后每一个光线的分子，在能量、相位、频率和方向上的特性都会相同。
），偏极化的光线会穿过液晶，因为液晶分子的排列方式被电极产生的电压影响，因此液晶可以改变偏极化光线的偏光角度，不同的偏光角度造成出来的光线强度会不同，不同强度的光线再经由彩色滤光片的红、蓝、绿三个画素，就会显示出各种不同的亮度和不同颜色的画素，最后再经由各个画素就可以组成肉眼看得到的各种影像和图形。
主动矩阵型液晶显示器构造图
TN型LCD显示模式
液晶显示器的优点和缺点
和传统的阴极射线管显示器相比，液晶显示器具有许多优点，首先在重量和体积方面，液晶显示器不管是在重量、体积和厚度上，都比阴极射线管显示器来得短小轻薄，因此在携带性和使用便利性上，液晶显示器都较传统阴极射线管显示器优良许多。
接下来是在耗电方面，由于阴极射线管显示器是利用电子束打在涂满磷化物(phosphor) 的弧形玻璃上，后端使用阴极线圈放出负电压，驱动电子枪将电子放射在弧形玻璃上发出光亮形成影像，所以比较起来液晶显示器较为省电。
至于在屏幕本体的比较，液晶显示器和阴极射线管显示器的优劣参半，液晶显示器在屏幕弧度和屏幕闪烁度方面都比阴极射线管显示器来得好，但是在广视角技术和尺寸大小方面，反而是阴极射线管显示器比液晶显示器好，因为在制作液晶显示器时，超过30吋以上会因为玻璃基板材质的问题，造成玻璃重量使面板变形，因此目前无法做超过30吋以上的屏幕。
除此之外，液晶显示器也有其它缺点，如价格比阴极射线管显示器高出许多，耐用度较阴极射线管显示器差，以及使用温度限于0至50度区间（超出此温度区间会使液晶结构受到破坏）等。
LCD显示器和CRT显示器优缺点比较表
从液晶的起源、液晶运用在显示器上的原理、液晶显示器的分类、液晶显示器的构造以及液晶显示器的优缺点一路看来，我们可以知道液晶显示器有许多优点，也逐渐取代传统的阴极射线管显示器，当然现今的液晶显示器还有许多缺点尚待克服，也陆续有新的技术继续带领着发展方向，目前二代液晶技术有低温多晶硅LCD （Low Temp Poly Silicon；简称LTPS）等，新一代的技术正试图将原本液晶显示器的缺点加以改进、加强，相信在不久的将来，不仅是电子计算器、笔记型计算机、桌上型计算机屏幕、PDA和手机中会运用到液晶显示器，就连电子书、信息家电等具备未来潜力的产品，也都是液晶显示器的重要应用，液晶显示器将可望与人类生活紧密结合起来，成为日常生活中不可或缺的一部份。
