SP-801-2型通用压力变送器说明书
压力变送器说明书
防爆标志：隔爆型Exd IICT6,本安型Exia IICT6
防护等级：IP66
迁移特性：
正负迁移后，其量程上、下限不得超过量程的极限。
在最小量程时，最大正迁移为0.975URL；最大负迁移为-URL。
89MPa以下的变送器可承受压力范围：
14MPa(绝对压力)
MPa以下的变送器可承受压力范围：
30MPa(绝对压力)
两侧法兰可承受压力：60MPa
容积变化量：小于0.16cm³
阻 尼：0.1～32.0s（可调）
结构指标
隔离膜片：
316不锈钢、哈氏合金C、蒙乃尔合金、钽、镀金
排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔合金
O型圈（与测量介质接触）：氟橡胶、丁腈橡胶、乙烯-丙烯、聚四氟乙烯灌 充 液：硅油、惰性液
法兰和接头：316不锈钢、哈氏合金C、蒙乃尔合金
螺 栓：碳钢镀锌、不锈钢
电气壳体：低铜铝合金/316不锈钢
涂 层：内层导电氧化，外层聚酯环氧树脂
引压过程连接：法兰、接头1/2-1/4NPT（锥管螺纹）
电气连接：1/2-1/4NPT带螺纹端导线密封接头
重 量：3. 5kg（不包括选件）。
S801用户手册
5
物理参数 .....................................................................................................................................
5
验收及拆装
概述 ..............................................................................................................................................
7
拆装 ..............................................................................................................................................
7
贮藏 ..............................................................................................................................................
S801+ 运行配置 介绍 .............................................................................................................................................. 27 用户界面 ...................................................................................................................................... 27 设置及起动................................................................................................................................... 28 保护参数 ...................................................................................................................................... 30
压力和差压变送器详细详解使用说明书
压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。
图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图1.3为低压侧压力口。
图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。
注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。
SP-801-2型通用压力变送器说明书
SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；隔爆型符合GB3836·2-83要求。
技术参数：注:具体参数可根据客户要求定制或见本产品出厂说明书.SP-801选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-802选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-801结构尺寸:·电子外壳：合金铝·主体结构：不锈钢·重量：约1.0kg ·涂层：塑料喷涂现场连线:Z---调零电位器 S---调量程电位器SP-802简易型结构尺寸:主体结构：不锈钢重量：约1.0kg电气连接注意：如无计量设备，请勿调节量程（S）电位器。
压力变送器使用说明书
安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。
若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。
●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。
1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。
（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。
（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。
（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。
（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。
接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。
注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。
平膜压力变送器使用说明书
以下为菜单项说明： AD-L：采集零位 AD，接入零点模拟量信号，进入 菜单后，短按【▲】或【▼】开始采集，待数据稳定后 同时短按【▲】【▼】键确认，数据意义为压力零位时 候的采集值，此值为仪表自动采集值，采集此值时需要 给显示表头输入零点模拟信号，可以是无源的模拟量输 出信号发生器或者输出准确的压力变送器，无标准源情 况下切勿使用。 AD-H：采集满度 AD，接入满量程模拟量信号，进 入菜单后，短按【▲】或【▼】开始采集，待数据稳定
DS-H：满度显示值，数据意义为压力满度显示设置 值。
DP：选择小数点，设置小数点的位置，仅表示符号， 无动态量程转化功能。例如出厂设置 DS-L 设置为 0000， DS-H 设置为 1000，小数点选择为 0.1，则满度时显示的 是 100.0，如其他参数不修改，仅修改了小数点选择为 0， 则满度会显示 1000。
6.2.2 清零操作
同时长按【▲】【▼】键 5 秒，进入输入密码状态， 【▲】键移动光标，【▼】键更改光标处的值，输入密 码“0036”，即可进入清零状态。
按【▲】和【▼】键可选择“YES（确定清零）”、 “No（不清零）”、“RST（取消清零）”，同时短按【▲】 【▼】键退出。
注：无按键按下 60 秒，仪表自动退出清零模式。
User's Manual
平膜压力变送器 使用说明书
杭州米科传感技术有限公司
更多资讯请扫二维码 服务电话：400-163-1718
杭州米科传感技术有限公司源自U-MIK-P350-CN5 第5版
前言
感谢您购买本公司产品。 本手册是关于产品的各项功能、接线方法、设置 方法、操作方法、故障处理方法等的说明书。 在操作之前请仔细阅读本手册，正确使用本产品， 避免由于错误操作造成不必要的损失。 在您阅读完后，请妥善保管在便于随时取阅的地 方，以便操作时参照。
压力变送器性能规格说明书
PERFORMANCE S PECIFICATIONS Tested in accordance with IEC 60770:Reference conditions, specified span, no range elevation, horizontal mounting;AISI316L diaphragm, silicone oil fill Accuracy±0.05 % of calibrated span (For spans 1:1-5:1).For spans 5:1-100:1,Special accurate diaphragm AISI304:±1.5 % of calibrated span (For spans 1:1-100:1).(incl. nonlinearity, hysteresis and repeatability)Long-term stability• ±0.1 % of max. span / 1 year Temperature effect on -30 °C to +80 °C range, optional Zero and span error• ±0.15 % of max. span, code E • ±0.5 % of max. span, code G Temperature effect on +20 °C to +70 °C range, process connections BA and DAZero and span error• ±0.08 % of max. span, code S Temperature effect on 0 to +200 °C,code H• ±1 % of max. span• Process connection PA (VL4 and 5): ±2 % of max. spanMounting position effectDeviation from horizontal position causes a zero shift that can be calibrated out.Measuring range and span See Selection Chart.Zero and Span adjustmentZero elevation: Calibrated span is freely selectable on the specified range depending from the desired option.This can be made by using externcontrol shafts (analog option), keyboard (display option), HART®275/375communicator.DampingTime constant is continuously adjustable 0.01 to 60 s.Temperature limits Ambient: -30 to +80 °CProcess: -30 to +125 °C / +200 °C Shipping and storage: -40 to +80 °C.Operating temperature of display:0 to +50ºC (does not affect operation of the transmitter)Output 2-wire (2W), 4-20 mA,user selectable for linear, square root,inverted signal or the transfer function (16 points)specified by the user Supply voltage and permissible load See the load capacity diagram; 4-20 mA o utput: 12-35 VDC.Humidity limits0-100 % RH; freezing of condensed water is not allowed in reference pressure channels.Pressure limitsMinimum and maximum process pressure: see the appended tables.BLV820M2, revision 513.02.2017TECHNICAL SPECIFICATIONSSATRON VL pressure transmitter belongs to the V transmitter family. The series V transmitters have both analog and smart properties. SATRON VL is used for 0-1.4 kPa...0-15 MPa ranges. It is a 2-wire transmitter with HART® standard communication. In pressure measuring applications SATRON VL transmitters are used for measuring the pressure of clean,sedimenting, crystallizing and sticking materials. The transmitter's sensor is piezoresistive. The rangeability is 100:1 for types VL6 - VL7. The versatile selection of diaphragm materials will meet the needs in most processes.Also the models with special accuracy are included to the series of VL transmitters.SATRON VL Pressure TransmitterSatron Instruments Inc., P.O.Box 22, FI-33901 Tampere, FinlandTel. +358 207 464 800, Telefax +358 207 464 801, 810285390 -Minimum process pressure:5 810152540DC200 Inert 100 cSt oilT proc.°C 204080120160200PN40PN40PN40PN100PN250VL3VL4VL5VL6VL70.20.3 1.5 7.5 40.0Pressure capacityMin.pressure for different fill fluids (kPa, abs.)Pressure limits Vibration effect (IEC 68-2-6: FC):±0.1 % of span per 2 g to 10-2000 Hz.Power supply effect<±0.01 % of calibrated span per volt.Insulation test voltage 500 V rms 50 Hz.CONSTRUCTION AND CALIBRATION MaterialsDiaphragm 1): AISI316L (EN 1.4435),AISI304 (EN 1.4301), Duplex (EN 1.4462), Hast. C 276 (EN 2.4819),Tantalum or Titanium Gr2 (EN 3.7035).Other sensing element materials:AISI316L, AISI316.Fill fluid Silicone oil, inert oil or Food oil (Neobee M20).Housing with PLUG connector, codes H and THousing: AISI303/316Seals: Viton® and NBRTEST jacks: MS358Sn/PVDF, protected with silicone rubber shield.PLUG connector: PA6-GF30 jacket,Silicone rubber seal, AISI316 retaining screw.Housing with junction box/terminal strip, codes M and NHousing: AISI303/316; Seals: Nitrile and Viton®; Nameplates: Polyester Connection cable between sensing element and housing Codes L and K :PTFE hose with AISI316 braiding.CalibrationFor customer-specified range with 1 s.damping. (If range is not specified,transmitter is calibrated for maximum range.)Enclosure class: IP66.1)Parts in contact with process medium.max.spancalibrated span ()±[0.025+0.01 x ]% of calibrated spanTrans-mitter type Max. over-load pres-sure, MPa Pressure class,max.Process connectionsSee Selection Table and dimensional drawings.Electrical connectionsHousing with PLUG connector,codes H and T: PLUG connector,connector type DIN 43650 model AF;Pg9 gland for cable; wire cross-section 0.5 to 1.5 mm 2.Housing with junction box/terminal strip ,codes M and N:Pg13.5, 1/2-NPT inlet; screw terminals for 0.5 to 2.5 mm 2 wires.Type M : add 0.5 kgand type N : add 0.6 kg to the specified weights.SATRON VL Pressure TransmitterWeightWeight / kg EXTENSION CODE 0 2 4 64.1 4.7 4.95.16.47.67.78.1- 3.8 5.0 6.10.9 - - -0.6 - - -0,91.0 - - -MOUNTING TYPEDN50DN80SA (Sandvik)Tx (Tri-Clamp)PA (PMC 1")BA, VA, WAUA, VB, WB Flange BLV82013.02.2017Product CertificationsEuropean Directive Information Electro Magnetic Compatibility(EMC directive 2004/108/EC)All pressure transmittersAtex Directive (94/9/EC)Satron Instruments Inc. complies with the ATEX Directive.European Pressure Equipment Directive (PED) (97/23/EC)All Pressure Transmitters :- Sound Engineering Practice Hazardous Locations CertificationsEuropean Certifications ATEX Intrinsic SafetyCertification No. : DNV-2007-OSL-ATEX- 1346X≤ Tamb ≤ 50°C≤ Tamb ≤ 50°CSpecial Conditions for Safe Use (X) :The enclosure with plastic window and the plasticDIN43650 connector must not be installed in potentiallyexplosive atmosphere requiring category 1 apparatus.The non-conducting surface of the sensor element may be charged by the flow of non-conducting media, so there may be electrostatic hazard with IIC-gases. These units should be marked 2 GD.The equipment shall be installed and connected according to the manufacturers instructions.Input Parameters :U i = 28 V I i = 93 mA P i = 0.651 W C i = 5 nF L i = 0.2 mHSupply voltage for transmitterwithout intrinsic safety (not ATEX)Keyboard :=Press Esc move back towards the top of the main menu.=Use the UP arrow key to move up on the current menu level or to increase the selected parameter value.BLV820SATRON VL Pressure TransmitterSelection Chart BLV820 13.02.2017SATRON VL Pressure TransmitterBLV82013.02.2017 SATRON VL Pressure TransmitterWe reserve the right for technical modifications without prior notice.HART® is a registered trademark of HART Communication Foundation.Viton® is the registered trademark of DuPont Down Elastomers.Hastelloy® is the registered trademark of Haynes International.Teflon® is the registered trademark of E.I. du Pont de Nemours & CoSatron Instruments Inc., P.O.Box 22, FI-33901 Tampere, FinlandTel. +358 207 464 800, Telefax +358 207 464 801, (*) =only with flange(**) =not for range 3 with process connection code PA(***) =Housing H and Nwithout membrane key.SMS-SI couplings :for pipe for vesselØDØdL1L23851L12730Ød38,551L22425ThreadRd 60 x 1/6Rd 70 x 1/6DimensionsØD6070Size1. 2.。
恒星物联 SP300-N 无线压力变送器 用户手册说明书
深圳市恒星物联科技有限公司 SP300-N无线压力变送器SP300-N用户手册V1.2深圳市恒星物联科技有限公司版权所有©深圳市恒星物联科技有限公司。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于恒星物联科技有限公司或其关联公司（以下简称“恒星物联”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，恒星物联不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，恒星物联可能对本手册进行更新，如您需要最新版手册，请您登录恒星物联管网查阅（https:///）。
恒星物联建议您在专业人员的指导下使用本手册。
责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
恒星物联不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用恒星物联产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
目录产品概述 (1)1.1 产品简介 (1)1.2 产品特点 (1)使用说明 (2)2.1 外观布局 (2)2.2 操作说明 (3)2.3 4.1面板功能定义 (3)2.3.1 液晶显示 (4)2.4 参数配置 (5)2.4.1 安装驱动 (5)2.5 技术参数 (8)2.5.1 通讯参数 (8)2.5.2 性能参数 (9)安装 (9)3.1 安装说明 (9)3.1.1 安装示意图及注意事项 (9)附件1：设备参数表 (11)产品概述1.1 产品简介无线压力变送器是一款采用低功耗设计及内置电池供电的产品，主要用于偏远地区的各类供排水管网、城市消防管网、油气管网、热力管网、气站、泵站等压力检测，可测量非粘稠液体、蒸汽和气体等介质的压力值。
SP、2088、SH中性说明书
3 耐腐蚀型
输出方式
A 4-20mA 2线
B 约定要求
结构变形
11A 螺纹式
11B 带法兰盘式
31A 带导气电缆法兰式
31B 带导气电缆悬挂式
Y 约定要求
连接管材料
A 耐油橡胶
B 聚氯乙烯
法兰规格 （标准参照JB81-59）
0 无法兰
1 Dg=50
2 Dg=80
3 其它法兰
防爆要求
A 隔爆型
B 本安型
Φ 38 ④ 31B 带导气电缆悬挂式
4.SH 液变安装方式：
2
1
4
1、螺纹式下部安装
2、法兰式罐顶安装
3
3、法兰式侧面安装
4、导气电缆悬挂式安装
5 . 本仪表外形尺寸及安装
0.75(20)间隙, 拆卸表盖用
4.35(119) 3.80(97)最大
2X1/2-14NPT* 接线端子侧
铭牌
表头（可选） 变送器 电子线路侧
二、技术性能
参考精度：0.2%FS，0.5%FS 稳定性：优于每年 0.25%FS 安装位置的影响：无影响 温度影响（-15～50℃）： 小于±0.15%/10℃ 工作电压：15V～30V DC
三、允许温度
环境温度：-20℃～+85℃ 介质温度：-40℃～120℃ 贮存温度：-40℃～110℃ 补偿温度：-15℃～50℃
NPT1/4″ NPT1/2″ ① 11A 螺纹式（不锈钢）
70
PG16
106 62 11
② 11 B 带法兰盘式（不锈钢）
2
70 PG16
70
PG16
106 62
11
106 62
1、法兰式灌顶安装 2、法兰（导螺气电纹缆）式侧面L 安装 L3、导气电缆悬挂式安装
压力变送器通用说明书
BP800/BP801 系列压力（液位）变送器使用说明书BP800系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。
它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
技术指标测量范围：-0.1～60MPa 精度：0.2 、0.5级介质温度：0～70℃（高温需要定制）输出信号：二线制4～20mADC 电压：标准24VDC 负载能力：0-500Ω不灵敏区：≤±1.0[%]FS防护等级：IP68电气连接方式调零位和调满度用户在对变送器有重新检测的需求且具备检验设备的时候，可按以下步骤实施检验及调整。
打开接线盒可看到电路板上调零电位器Z及调满电位器S。
接好24VDC标准电源，接进能测量4-20mADC的标准电流表（精度0.2级以上）即可进行调整。
具体步骤如下：1 零点调节：变送器置于零点压力下，调节零位电位器，使输出电流为４mA。
2 满度调节：变送器置于满点压力下，调节满度电位器，使输出电流为２０mA。
3 反复1、2次步骤直到符合要求。
注意事项1凡供货产品均带有产品合格证及使用说明书，请认真查对其中技术参数以免出错。
2拧紧螺纹时应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
3接线应严格按照我公司使用说明要求进行。
4本产品禁止随意拆卸、碰撞、跌落、用力甩打、用尖锐器具捅引压孔等有可能损坏产品外表及内部线路的一切行为。
5通电后即可工作，但预热30分钟后输出稳定。
6使用中若发现异常，应关掉电源，停止使用，进行检查或向我公司技术部门联系。
7运输、储存时应恢复包装，存放在阴凉、干燥、通风的库房内。
8产品本身质量问题（人为或者安装、选型不当而导致的产品损坏除外）12个月之内免费维修.9任何产品都有正常使用寿命，工程设计者在使用本产品时请同时设计备用方案，以免产品出现故障引起用户不必要的损失。
压力变送器说明书
一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在6元件（即敏感元件）的两侧隔离膜片上，通过隔膜片和61151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-20mA的二线制电流信号。
压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。
本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%（最小量程时）7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。
DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。
采用ANSI标准，管道尺寸3"，法兰等级150磅（2.5MPa），插入筒式远传装置后，插入筒长度一般为50、100,150mm用户可根据需要选择其长度。
法兰式掖位交送器一般是整体体工，只要用户需要也可提供远传结构，同样对远传差压变送器用户也右选用一侧远传装置，毛细管单根长度为1.5、3、4.5、6、7.5m供用户选择。
接液材料除316L不锈钢外，还有哈氏C合金，蒙耐尔合金、钽，可使用于各种腐蚀介质场合。
1151DP/GP系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构，放大器线路有反向极性保护，防止因电源极性接错而损坏变送器。
压力和差压变送器详细使用说明.
压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。
图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图1.3为低压侧压力口。
图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。
注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。
压力变送器说明书
Tel: +86-9 / 86048879 Fax：+86-88074568-808网址(URL)： Email:zhekongkeji163.品质铸造浙控科技成就梦想！技术说明书地址：中国·浙江省杭州市西湖区三墩镇金渡北路88号邮编：310003Add:88 Jindu North Road Sandun, Xihu,Hangzhou,Zhejiang,China: +86-9 / 86048879 传真：+86-8-808. . 资.料. ..杭州浙控科技有限公司尊敬的客户：衷心感谢您使用我单位制造生产的压力变送器、液位变送器。
您在实际操作仪表的过程中，一定有新的发现和更切合实际的使用方法，您对仪表的外型、结构、功能也会有独到的体会，我们期盼您直言不讳，提出宝贵意见，我们将把您的意见转化为动力投入到完善仪器、改进服务等具体行动中去。
客户服务部压力变送器一、用途本产品广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对流体压力的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。
二、特点1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。
2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。
3、可用于测量粘稠、结晶及腐蚀性介质。
4、4～20mADC标准电流信号输出，二线制工作。
5、体积小，重量轻，安装、调试、使用方便。
三、技术指标◆被测介质：与316不锈钢兼容的液体、气体、蒸汽◆测量范围：-95KPa～40MPa◆输出：4～20mADC二线制◆准确度：0.2%FS，0.5%FS. . 资.料. ..◆温度影响系数：±0.15%FS/10℃◆稳定性：优于0.2%FS/年◆电源电压：DC 12～36V◆机械保护：IP65◆防爆等级：dⅡBT4/T6◆关联设备：本安型iaⅡCT4/T6另配安全栅◆温度极限：使用温度-40～80℃◆存贮温度：-20～+50℃◆过载极限：额定量程的1.5倍～3倍◆相对湿度：≤95%RH◆负载电阻：≤750Ω四、物理性能◆隔离膜片：316不锈钢◆接触介质连接件：不锈钢◆O型环：丁晴橡胶◆过程连接方式：1/2NPT外螺纹◆M20×1.5外螺纹（可自定义接口）◆电气连接：电缆孔为Φ8◆重量：约1kg五、工作原理过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。
Festo传感器系列说明书
传感器2您需要快捷的运行过程 您想要一流的传感器系统我们提供适用的传感器以实现生产率最大化页码 4位置变送器页码 6流量传感器页码 10压力和真空传感器页码 8接近开关3重点: Festo 传感器缩短循环时间、改善过程控制、减少停机时间：如今，能确保资源最佳利用的系统和机器管理是一家企业经济成功的决定性因素。
在自动化领域，传感器技术也是取得经济成功不可或缺的组成部分。
高质量确保平稳过程最佳性能和最高的可靠性水平：我们丰富的传感器产品组合集合了这些重要的核心属性，确保平稳、高效的生产过程。
完整的范围从位置传感器 SMAT 到压力传感器 SPAN 和流量传感器 SFAH ，我们的产品组合覆盖了用于气动应用中的各类典型传感器用途。
此外，Festo 还提供为精确和可靠接触检测以及特殊应用开发的传感器。
新推出的电子式接近开关 SDBT-MSX 是首款具备自动开关点调节的接近开关。
Festo 传感器 – 一站式提供成功的自动化解决方案光学传感器页码 14行业专用传感器页码 16连接技术页码 18页码 12电感式接近开关和传感器接近开关用于气缸的接近开关是 Festo 传感器产品范围的起点，原因不言而喻。
这些优化匹配的传感器构成了一个稳定、成功的平台，能衍生出新的派生型号或全新的功能特性。
4电子式接近开关 SDBT-MSX首款带自动示教功能的接近开关！可靠的传感器解决方案，适用于各类带 T 型槽的驱动器。
• 快捷安装，无需查找开关点• 安装时无需连接电源• 工作负载下，可靠的开关点示教• 可编程开关输出: PNP, NPN, 常闭触点, 常开触点, 开关窗口范围: 2 ... 15 mm• 电接口:M8, 开放式• 工作电压: 10 … 30 V DC电子式接近开关 SMT-8M-A可靠的传感器解决方案，适用于各类带 T 型槽的驱动器。
• 开关输出:PNP, NPN, 非接触式 2 线制• 开关元件功能:常闭触点, 常开触点• 电接口:M8, M12, 开放式• 工作电压:5 … 30 V DC电子式接近开关 SMT-10M可靠的传感器解决方案，适用于各类带 C 型槽的驱动器。
差压变送器操作说明书
简明操作指南Deltabar SPMD70, PMD75, FMD76, FMD77, FMD78差压测量本文档为《简明操作指南》。
详细信息请参考随箱CD光盘中的《操作手册》和其他文档资料。
《简明操作指南》不得替代随箱包装中的《操作手册》。
整套设备文档包括：•《简明操作指南》•CD光盘，内含《操作手册》KA01018P/00/ZH/14.1371218527目录Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 4...20 mA HART2Endress+Hauser目录1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 返回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.5安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.1 常规安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.2 安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.3 带隔膜密封系统的仪表的安装指南- FMD78 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.4组装和安装“分离型外壳”型仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 连接设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 连接测量单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124.1 现场显示单元(可选) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124.2 操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144.3 通过现场显示单元进行现场操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4锁定/解锁操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.1 位置调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235.2 差压测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245.3 液位测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265.4流量测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 4...20 mA HART安全指南1安全指南1.1指定用途Deltabar S是差压变送器，用于差压、液位和流量测量。
压力变送器调试使用说明书
压力变送器调试使用说明书安徽天康（集团）股份有限公司目录目录.......................................................................- 1 -1 概述......................................................................-2 -2 主要参数指标..............................................................- 2 -3 外形及接线................................................................- 3 -3.1外形图....................................................................................................................................- 3 -3.2接线图....................................................................................................................................- 3 -4 功能设置..................................................................- 3 -4.1显示区域说明........................................................................................................................- 4 -4.2按键功能说明........................................................................................................................- 4 -4.2.1功能键“M”.................................................................................................................- 4 -4.2.2调满键“S”.................................................................................................................- 4 -4.2.3调零键“Z”.................................................................................................................- 4 -4.2.4按键功能综述...............................................................................................................- 4 -4.3快捷功能................................................................................................................................- 5 -4.3.1主变量清零...................................................................................................................- 5 -4.3.2零点有源迁移...............................................................................................................- 6 -4.3.3满点有源迁移...............................................................................................................- 6 -4.4设置框图................................................................................................................................- 7 -4.5菜单说明................................................................................................................................- 7 -4.5.1密码设定菜单...............................................................................................................- 7 -4.5.2普通用户菜单...............................................................................................................- 8 -4.5.3高级用户菜单...............................................................................................................- 8 -4.5.4生产调试菜单.............................................................................................................- 10 -4.5.5退出设定菜单.............................................................................................................- 13 -5 附录:（生产使用流程图）...................................................- 14 -1概述全智能两线制4-20mA工作方式，5位LCD显示。
压力变送器详细操作指南教学教材
压⼒变送器详细操作指南教学教材压⼒变送器详细操作指南⽬录1.按键功能概述 (1)1.1.按键模式说明 (1)2.按键功能 (1)2.1.输⼊操作码 (1)2.1.1.操作码及对应功能 (1)2.1.2.操作码输⼊⽅法 (2)2.2.设置单位 (3)2.3.设置量程下限 (4)2.4.设置量程上限 (5)2.5.设置阻尼 (5)2.6.主变量调零（清零）功能 (6)2.7.设置输出特性 (6)2.8.校准下限 (7)2.9.校准上限 (7)2.10................................................................................................. 零点迁移与量程迁移 [调零和调满] 82.11.显⽰变量设置 (9)3.恢复出⼚设置 (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也⽀持外部扩展⼲簧管接⼝，实现不开盖调整。
此时⽀持两个按键，分别为“S”、“Z”。
针对这两种应⽤，本产品⽀持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适⽤于LCD上具备3个按键的产品。
Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存；M键⽤于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常⽤于外部只有2个⾮接触按键的情况。
Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存。
注：在双按键模式下，输⼊数据时，必须等左下⾓的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1. 输⼊操作码2.1.1.操作码及对应功能现场使⽤按键组态时，LCD左下⾓“88”字符⽤于表⽰当前设置变量类型，也就是当前按键所执⾏的设置功能。
cerabar M 压力变送器操作手册 CH
序号 PMC ××-
序号 PMC ××-
代码 证书 保护类型
R
标准 无
G
DMT ATEXⅡ 1/2 G EEx ia IIC T4/T6
K
DMT PMC41, PMP 41/45/46/48
ATEXⅡ1/2D EEx ia IIC T4/T6
L
DMT PMC41, PMP 41/45/46/48
ATEXⅡ1/3D (无-Ex 电源)
PMP46、 PMP48 装有温度隔离片
图 2.5 温度隔离片的安装
在 潮湿或震动 的安装位置上 ，保护非常高的温度（ 介质温度达到 350℃），是很不容易的；用个毛细管将 Cerabar M的外壳装在检测 点的一边。 为便于安装在墙上或管道上，用个托架是有效的。 l 材料：AISI 304
编号：52001402
1 级, Div.2, A…D 群组，2、3 级，Div.1，E … G 群组
P
FM IS 1、2、3 级，Div. 1，A … G 群组
M
FM PMC 41，PMP 41/45/46/48：
DIP，2、3 级，Div. 1，E … G 群组
V
TIIS TIIS Ex ia IIC T6
安全规则及其标记 手册中，为了强调安全意识或所选操作规程，可使用下列规则，每条说明都用相应的图标在 边缘处表示出来。
金属制检测元件 工艺压力使装满液体的分离式隔膜偏移，通过液体将压力传送到电阻电 桥上。
Cerabar M 的陶瓷制检测元件 PMC41、PMC45
Cerabar M 的金属制检测元件 PMP41、PMP45、PMP46、48
陶瓷基质
电阻电桥
隔膜
电极
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

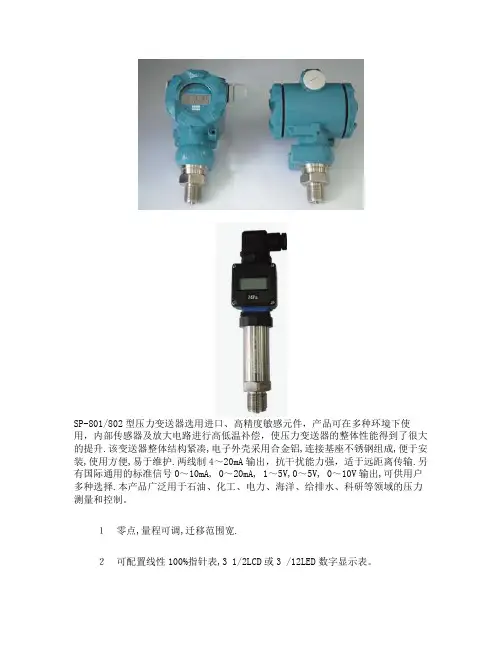

SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.
２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；
隔爆型符合GB3836·2-83要求。
注:具体参数可根据客户要求定制或见本产品出厂说明书.
SP-801选型表
注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）
注：带数显表头时，负载能力有所降低
SP-802选型表
注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）
注：带数显表头时，负载能力有所降低
接线方式
电路IC
24V
Z
S SP-801结构尺寸:
·电子外壳：合金铝 ·主体结构：不锈钢 ·重 量：约1.0kg ·涂 层：塑料喷涂
现场连线:
Z---调零电位器 S---调量程电位器
SP-802简易型结构尺寸主体结构：不锈钢
重 量：约1.0kg
电气连接
注意：如无计量设备，请勿调节量程（S）电位器。
a．两线制4～20mA输出：“1”—电源（+） 24VDC （红）
“2”—输出 4 ～ 20mA （蓝）b．三线制输出： 0 ～ 10mA “1”—电源（+）（红） 4 ～ 20mA “2”—公共地（-）（白）
0 ～ 5V “3”—输出（+）（蓝）
1 ～ 5V
c．四线制输出： 0 ～ 5V，1 ～ 5V，4 ～ 20mA，0 ～ 10mA，mV
“1”—电源（+）（红）“3”—输出（+）（蓝）
“2”—电源（-）（白）“4”—输出（-）（黄）
安装要求及注意事项
1．安装前请检查标牌上所标型号、量程及工作电源与使用现场的要求是否一致。
2．本产品可以利用M20×1.5（或G1/2）接口安装在管道（或容器壁）上，无需安装支架，安装位置的不同可能会产生零点误差，但可校正，对量程无影响。
为避免测量介质中有固体沉淀或其它粘稠物淤积变送器的进压孔，影响测量精度，建议安装产品时将进压孔垂直向下（或向下倾斜一定的角度）。
安装或拆卸变送器时，扳手只能在安装螺纹旁的六角处用力！
3．测量高温介质时，请使用引压管或其它冷却装置，把温度降至变送器允许使用的温度范围内。
4．尽量把变送器安装于通风干燥的环境，远离强磁场干扰（若无法避开磁场干扰，建议加隔离器）。
露天安装时，应避免强光直射和雨淋，否则可能会使变送器性能变差或出现故障。
5．变送器应尽量安装在温度梯度和温度波动小的地方，同时避免强振动和冲击。
6．如待测介质粘稠或有沉淀，请选用无腔、膜片裸露结构，并定期清洗，以免引起误差，对其它特殊应用场合，请在订货时提出要求，我们可以进行专门制作。
7．变送器在补偿温度范围之外工作，性能有所下降。
8．环境温度或测量介质温度骤然剧变时，变送器信号会出现跳动，属正常现象。
待环境温度及介质温度稳定后，变送器信号也会稳定。
9．非经过专门训练人员不得随意拆开变送器，以免损坏。
若变送器出现故障，请返回本公司或就近的服务点在专业技术人员指导下维修。
10．压力变送器属于精密计量仪器，应定期到有关计量部门标定。
11．产品使用前，请详细阅读《说明书》。
警告！有下列情况之一时，都可能会导致产品不可修复的损坏：
1．所测的压力值超过产品的“过载能力”。
2．供电电源大于45VDC或用交流供电。
3．用硬物捅进压孔或被测介质凝固。
4．测量有腐蚀性或啤酒、氢气等介质，而订货时又未予以说明。
校验
1．变送器出厂前已按用户需要将量程、精度调至最佳状态，一般不需要校验。
2．下列情况需重新校验：
A）运输途中出现跌落、强烈震动和碰撞；
B）放置时间六个月以上；
C）长期运行后，出现大于精度范围的误差；
D）使用单位的例行检验。
注：校验仪器及环境应符合压力变送器检定规程JJG882—2004.6的要求。
4．校验步骤（以测量范围0～4MPa，表压，输出4～20mA，0.5级精度为例）
A）按下图所示连接测试设备和被测变送器
1．压力信号发生器 5．电阻箱（负载）
2．切断阀 6．检测电流表
3．排空阀 7．稳压电源
4．压力变送器
A）拧开变送器电路侧盖子可看到“S”—灵敏度、“Z”—零点两电位器。
B）对变送器加额定压力三次，并在额定压力下保持10s。
每次加载后退回到零压力点。
C）关闭2，打开3，使压力变送器与大气良好相通，稳定后调节“Z”电位器，使检测电流表读数为“4.00mA”。
D）关闭3，打开2，用压力信号发生器给变送器输入满量程压力信号（如4MPa），待压力稳定后调节“S”电位器，使检测电流表读数为“20.00mA”。
（注：变送器零点及灵敏度的调节需要反复进行几次，直到符合要求为止。
在此之后的整个静态校验过程中不允许再做任何调整。
）
E）校准点数不得少于6点（包括零点和满量程）。
按测量范围最好均匀选取。
在每一校准点应稳定20s后读取输入值。
F）按选定的校准点逐步加压进行测试，达到额定量程上限压力后，再把压力增加到110%额定量程停留1min，然后把压力减少到额定量程，待稳定20s后读取输出值作为返程的满量程输出值。
再依次逐步减少压力到额定量程下限压力值，以正、返行程为一个循环。
每只变送器重复做三个循环。
G）校验完毕，按顺序装备各配件，拧紧各部位，保证密封性能。
