给排水图设计检查要点(新版)
给排水图设计审查要点
给排水图设计审查要点1. 引言给排水图设计是建筑工程中重要的一环，它直接关系到建筑物的排水系统正常运行与否。
为了保证设计的合理性和稳定性，对给排水图设计进行审查是十分必要的。
本文将介绍一些给排水图设计审查的要点，以帮助审查人员更全面地评估设计方案的合理性和可行性。
2. 设计原则审查要点在审查给排水图设计时，首先要检查设计方案是否符合以下基本原则：•适用性：设计方案是否适用于具体的工程项目需求，是否符合国家、地区或行业的相关规范和标准要求。
•节约性：设计方案是否合理地利用各种资源，包括水资源、能源等，以达到节约和环保的目的。
•可持续性：设计方案是否具备可持续发展的特点，包括在设计中考虑到系统的维护、更新、拓展等方面的需求。
3. 图纸内容审查要点在审查给排水图设计的图纸内容时，需要注意以下几个方面：•标注清晰：图纸上的标注应该明确、清晰，确保施工人员能够准确理解和执行设计要求。
•尺寸标注准确：图纸上的尺寸标注应该准确无误，避免因尺寸标注错误而导致施工偏差。
•图符正确：图纸上所使用的符号和标识应符合国家、地区或行业相关规范和标准要求。
4. 排水系统设计审查要点在审查给排水图设计中，排水系统是一个关键的部分。
以下是一些审查要点：•管道选材：审查设计中所选用的管道材料是否符合规范要求，能够满足设计目标和使用寿命的要求。
•管道布局：审查管道布局是否科学合理，避免管道交叉、交错等设计缺陷导致施工困难或使用故障。
•排水量计算：审查排水量计算是否准确，能够满足设计要求，确保排水系统正常畅通。
5. 给水系统设计审查要点除了排水系统，给水系统也是给排水图设计需要审查的重要部分。
以下是一些审查要点：•供水方式：审查设计中所采用的供水方式是否合理，能够满足设计要求和使用需求。
•水质保证：审查设计中是否考虑了水质保证的措施，包括水源选择、净化、消毒等。
•水压计算：审查设计中的水压计算是否准确，能够满足设计要求，确保给水系统正常供水。
图纸校审要点-给排水
检查消防系统阀门设置是否符合规范，低区消防栓系统是否有自动排气阀。
4
检查消火栓的设置是否满足两股水柱到达如何地点，消防前室是否设置了消火栓，消防电梯的排水是否满足要求。
5
检查消防栓是否有优化可能（一般消火栓距离30m即可）。
6
检查灭火器配置是否与说明一致，及其距离是否能够优化（灭火器距离12m）
喷淋平面及系统图
4
管材和阀门的选择、连接方式、试验压力等级是否合理。（重点校审）
5
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。
6
建筑防火危险等级是否有误，灭火器型号是否正确。
泵房、热水机组、水处理机房大样
1
设备安装位置、尺寸是否标注清楚，间距是否满足维修要求；
2
给水给排水系统图管线管径标注是否正确。
6
管材和阀门的选择、试验压力等级是否合理。（重点校审）
7
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。（重点校审）
8
建筑防火危险等级是否有误，灭火器型号是否正确。（重点校审）
大样图
1
立管位置是否合理，立管编号与平面图对比是否一致，平面图管线与系统图管线是否一致。
2
给水给排水系统图管线管径标注是否正确。
设计说明
1
与建筑相对比，看设计范围及各种参数是否正确。
2
引用的依据是否属实，规范名称、版本号是否正确。
3
图例是否完整，查看设计说明与图例是否一致。
4
计算说明中用水量是否可行（与自己计算相差是否太大，数值差不能超过85%-115%），排水量是否说明。
5
给水管道管材与排水管材是否妥当，连接方式是否正确。（重点校审）
给排水施工图审查要点
⑤ 消火栓栓口的静水压力不应大于0.80Mpa，当大于0.80Mpa时，应采取分区给水系统。消火栓栓口的 出水压力大于0.50Mpa时，消火栓应设减压装置。
⑧ 消防电梯间前室应设消火栓。
⑸第7.4.7条规定，釆用高压给水系统时，可不设高位消防水箱。当釆用临时高压给水系统时，应设高位消防水箱，并应符合下列规定：
一、釆用开式热水供应系统；
二、给水额定流量较大的用水设备的管道，应与淋浴器配水管道分开；
三、多于3个淋浴器的配水管道，宜布置成环形；
四、成组淋浴器的配水支管的沿途水头损失，当淋浴器少于或等于6个时，可釆用每米不大于200Pa；当淋浴器多于6个时，可釆用每米不大于350Pa，但其最小管径不得小于25mm。
4.6.2
《建筑设计防火规范》GBJ16-87（2001年版）
⑴第8.6.3条规定，设置常高压给水系统的建筑物，如能保证最不利点消火栓和自动喷水灭火设备等的水量和水压时，可不设消防水箱。
设置临时高压给水系统的建筑物，应设消防水箱或气压水罐、水塔，并应符合下列要求：
一、应在建筑物的最高部位设置重力自流的消防水箱；
第3.8.7条，为截留公共食堂和饮食业污水中的食用油脂，应设隔油井。污水在井内的流速不得大于0.005m/s，停留时间可采用2-10min。井内存油部分容积应根据顾客数量和清扫周期确定，且不宜小于该井有效容积的25%。
注：宜在室内设地上式隔油器。
第3.9.1条规定，医院污水必须进行消毒处理。
注：医院污水系指医院、医疗卫生机构中被病原体污染了的水。
第3.6.3条规定，下列污水管段应设环形通气管；
①连接4个及4个以上卫生器具并与立管的距离大于12m的污水横支管。
给排水(消防)施工图审查要点【最新版】
给排水（消防）施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
01审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
02审图要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
给排水平面图(1)生活水池、水箱是否为独立的结构型式。
建筑给排水施工图审查要点
建筑给排水施工图审查要点建筑给排水施工图是建筑工程的一个重要部分，施工图的合理性和审查的严谨性对工程进展和质量决定着至关重要。
本文将介绍建筑给排水施工图的审查要点。
一、总体审查在施工图审查前，应对图纸进行整体的审查，这个环节主要是对图纸的规范性、合理性和标注等基本要素进行背景了解，主要包括以下几个方面：1.图纸规范图纸的规范性是确定施工图是否符合规范和标准的重要因素。
在进行施工图审查之前，应该确定图纸的规范性，包括审查单位、审查时间、标注符号、图例符号、比例尺等信息。
2.图纸的合理性建筑给排水施工图必须考虑到实际施工条件和现场情况，因此在审查图纸时，要特别重视图纸的合理性。
图纸的合理性包括建筑结构、设备的选择、材料选型、管径的选择等因素;以及安装位置、用途、方向等细节问题。
3.图纸的标注图纸的标注是保证施工图实施的重要因素之一。
在审查施工图时，要特别重视图纸的标注是否符合规范，包括建筑名称、设计单位、建筑面积、示意图、装饰图、细部标注等方面。
二、给水系统建筑给水系统是建筑物中的重要组成部分之一。
在审查建筑给水系统图时，要比较关注以下几个方面：1.水质和水压审查建筑给水系统图纸时，要重点关注水质和水压,包括给水进口水压、设计所需水压、所需水量和防污系统等。
2.给水管道的设置审查给水系统图纸时，还要关注给水管道的设置、管径的大小、阀门的使用及其控制方便等问题。
3.热水系统对于热水系统，要考虑二次供水回路，二次热水回流和水质问题。
同时对于供热给水系统，还需确认热水循环系统、防止管道热胀冷缩问题、防止漏水问题等。
三、排水系统建筑排水系统是建筑物中另一个非常重要的组成部分。
在审查建筑排水系统图时，要特别关注以下方面：1. 排水管道的设置在审查建筑排水系统图时，需要着重关注许多细节，例如排水管道和排水设备的设置位置，管径的大小安排、连接方式的合理性、排放方式的选择等。
2.控制防止污水倒流问题排水系统中可能会出现污水倒流的问题，如何控制和防止这些问题的发生，需要特别关注。

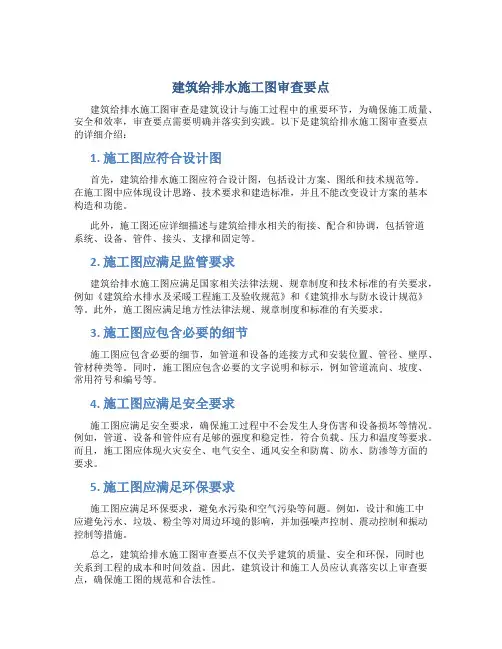

建筑给排水施工图审查要点
建筑给排水施工图审查要点建筑给排水施工图审查是建筑设计与施工过程中的重要环节，为确保施工质量、安全和效率，审查要点需要明确并落实到实践。
以下是建筑给排水施工图审查要点的详细介绍：1. 施工图应符合设计图首先，建筑给排水施工图应符合设计图，包括设计方案、图纸和技术规范等。
在施工图中应体现设计思路、技术要求和建造标准，并且不能改变设计方案的基本构造和功能。
此外，施工图还应详细描述与建筑给排水相关的衔接、配合和协调，包括管道系统、设备、管件、接头、支撑和固定等。
2. 施工图应满足监管要求建筑给排水施工图应满足国家相关法律法规、规章制度和技术标准的有关要求，例如《建筑给水排水及采暖工程施工及验收规范》和《建筑排水与防水设计规范》等。
此外，施工图应满足地方性法律法规、规章制度和标准的有关要求。
3. 施工图应包含必要的细节施工图应包含必要的细节，如管道和设备的连接方式和安装位置、管径、壁厚、管材种类等。
同时，施工图应包含必要的文字说明和标示，例如管道流向、坡度、常用符号和编号等。
4. 施工图应满足安全要求施工图应满足安全要求，确保施工过程中不会发生人身伤害和设备损坏等情况。
例如，管道、设备和管件应有足够的强度和稳定性，符合负载、压力和温度等要求。
而且，施工图应体现火灾安全、电气安全、通风安全和防腐、防水、防渗等方面的要求。
5. 施工图应满足环保要求施工图应满足环保要求，避免水污染和空气污染等问题。
例如，设计和施工中应避免污水、垃圾、粉尘等对周边环境的影响，并加强噪声控制、震动控制和振动控制等措施。
总之，建筑给排水施工图审查要点不仅关乎建筑的质量、安全和环保，同时也关系到工程的成本和时间效益。
因此，建筑设计和施工人员应认真落实以上审查要点，确保施工图的规范和合法性。
给排水设计图纸审查标准及要点
给排水设计图纸审查标准及要点给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。
2. 范围适用于新建.改建.扩建的一般工业和民用建筑给排水设计审查。
3. 职责给排水施工图设计检查由项目部负责管理，其他相关部门参与实施工作。
4. 内容4.1.检查依据4.1.1 中华人民共和国国家标准《建筑给排水设计规范》GB15-88(97)4.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《自动喷水灭火系统设计规范》GBJ84-854.1.5 中华人民共和国国家标准《建筑灭火器配置设计规范》GBJ140-90（97）4.1.6 中华人民共和国国家标准《住宅设计规范》GB50096-19994.1.7 中华人民共和国国家标准《室外给水设计规范》GBJ13-86（97）4.1.8 中华人民共和国国家标准《室外排水设计规范》GBJ14-87（97）4.1.9 中华人民共和国国家标准《给水排水管道工程施工及验收规范》 GB50268-974.1.10 中华人民共和国国家标准《采暖与卫生工程施工及验收规范》GBJ242-824.1.11 中国工程建设标准化协会标准《水泵隔振技术规范》CECS59:944.1.12 中国工程建设标准化协会标准《居住小区给水排水设计规程》CECS59:944.1.13 中国工程建设标准化协会标准《建筑排水硬聚氯乙烯螺旋管道工程设计.施工及验收规程》CECS94:974.1.14 中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-984.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。
给排水审图要点
审图要点1、给水系统：每个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不应与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是否需竖向分区供水应视楼层数量而定。
一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35Mpa。
各层管井应根据井内立管根数及水表数量确定管井尺寸。
应根据管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20以内，公共卫生间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同使用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必须出户，否则应采用远传水表或卡表。
每个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必须设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管 S4系列，热水管用PPR管 S3。
2系列。
其他给水管采用钢塑复合管。
给排水专业图纸审核要点
给排水专业图纸审核要点
1、审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2、审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3、审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
4、审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观，是否便于操作、维护。
5、审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合楼盘的定位要求。
6、审核建筑外立面上的雨水管设置的数量、位置是否合理，审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性（卫生间、厨房的排水立管和支管不能挡窗户）。
7、审核地下室车库内排水沟（井）位置合理性，给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性；进建筑体管道和管道外壁的防水设计是否
符合要求，是否配有详图，人防给排水系统是否符合要求。
给排水图纸审核基本要点
给排水图纸审核基本要点给排水图纸审核基本要点建筑给排水工程图是表示房屋内部的卫生设备、用水器具的种类、规格、安装位置、安装方法及其管道的配置情况和相互关系的图样。
下面是店铺为大家整理的给排水图纸审核基本要点，欢迎大家阅读浏览。
一、设计说明：1、管材图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准，管材一定要与项目的规模、定位、建设单位的资金实力有关;一般高层给水立管必须是金属管：不锈钢、钢衬不锈钢、钢衬塑;2、排水立管：铸铁管、螺旋消音管、双壁螺旋静音排水管、UPUC管等。
一般排水主立管铸铁管，支管建议采用UPUC管施工方便，造价低。
3、阀门图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准。
4、图纸说明中是否明确交待管道系统保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准。
屋面消防水箱、给水生活水箱是否有保温、保温的材料是否方便施工。
5、图纸说明中是否明确交待管道系统的防腐做法，出室外的压力排水管一般都是钢管，出室外必须进行防腐处理，防腐处理采用哪种要具体——正常防腐、加强防腐、特坚强防腐等。
6、图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力，试验压力、工作压力高、中、低区全部要标注清楚。
7、图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀。
8、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
9、图纸说明中是否明确交待消防箱的规格尺寸、消防箱内配水枪规格、龙带长短、灭火器的名称、重量、灭火器的数量等;10、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
11、图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
12、图例图纸说明中是否有图例，如果有图例的话，管道施工图中是否有符号是图例中未列入的。
结构图与给排水设计检查要点(doc 16页)
结构图与给排水设计检查要点(doc 16页)第一部分结构图设计检查要点1. 目的确保结构设计安全、经济、合理,对结构施工图的设计质量进行有效控制。
2. 范围适用于山东祥隆企业集团有限公司开发的建筑工程结构设计图审查。
3. 职责结构施工图设计的审查主要由工程技术部归口管理，相关部门协助工作；施工图纸会审及技术交底由工程项目部组织，其它相关部门人员参与。
4. 内容4.1. 检查依据4.1.1 中华人民共和国国家标准《建筑结构荷载规范》GBJ9-874.1.2 中华人民共和国国家标准《混凝土结构设计规范》及1993 年局部修订GBJ10-894.1.3 中华人民共和国国家标准《砌体结构设计规范》GBJ3-884.1.4 中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T 13-944.1.5 中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》及1999 年局部修订条文JGJ3-914.1.6 中华人民共和国行业标准《建筑桩基技术规范》JGJ 94-944.2. 检查要点4.2.1 总则4.2.1.1 建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
单位工程最终沉降量计算值是否满足有关规定。
4.2.1.2 检查工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
4.2.1.3 检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。
4.2.1.4 施工中可操作性如何，有无设计上的功能隐患，设计是否经济。
4.2.2 地基、基础及地下室4.2.2.1 根据地质勘察报告，在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算及提出变形控制措施、建议。
4.2.2.2 桩基选型4.2.3.2 结构高度应满足规范要求。
4.2.3.3 结构体系布置正确合理。
给排水专业审图要点(初稿)
给排水专业审图要点（S1.0）一、给水部分1、建筑物给水进户总干管。
每个系统入户前必须有逆止回阀；2、给水立管在管井中安装与采暖管共用管井时，其位置是否合理；3、给水支管在户内敷设是否合理，给水管支管在进入户内后，应在最近的合理位置加装阀门；4、给水管在户内安装时理论上不应穿越卧室，给水管在穿越卫生间侧墙时，应在建筑防水上方通过；5、给水管干管、立管、入户支管上安装阀门的位置是否合理并满足控制及使用要求；6、给水管道及支管、水表、标高、管径是否标注完整合理；平面图中标高与系统图中标注是否一致；7、各系统的流量及水压计算是否正确；高层系统中应明确给出设置减压阀的层数；8、给水管向屋顶水箱、消防水池、生活水池内贮水时，其进水管最低点应高出溢流边缘的空气间隔不小于150mm。
进水管上应设置逆止回装置；9、当建筑内需设消防(软管)卷盘时，软管卷盘与自来水管道连接时，自来水管道上应设置真空破坏器；10、所有用水设备必须采用节水型，大便器水箱应标注出水箱体积(不大于6L)。
二、排水部分1、排水管道的位置走向是否合理，上层排水支管在下层室内安装时，应考虑建筑层高与结构梁高；2、月平均气温在-13℃以下地区，排水立管伸顶通气管放大一号；3、卫生间排水立管与厨房排水立管必须单独设置；4、埋地排水干管需放大一号；5、排水立管上的清扫口位置应根据规范及各地要求不同设置；6、排水管的标高标注位置是否正确。
标高、管径、卫生器具接口管径是否标注完整；7、高层建筑排水立管出层面管径大于DN100时，要加装阻火圈；8、高层建筑内排水立管应考虑通气问题，如设专用通气立管或将排水立管管径放大一号；9、所有卫生器具排水都应有存水弯或不小于50mm水封；10、排水一层干线部分出户其标高与结构专业基础需做重新校对；11、当排水管线长度大于10m时，其管线中间应设置清扫口；12、当建筑物内有自喷报警阀室时，其室内应有排水设施；13、雨水内排建筑物，必须经计算雨水立管管径，其每个汇水区内必须有两根独立雨水立管；雨水立管必须设置公共区域内；14、当排水支管设在公共不采暖区域内时，应对管道做防结露处理。
给排水专业图纸审查要点
1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2.审图基本原则：管线安装位置设计合理、及与建筑、结构图纸不相矛盾。
3.审查要点3.1.对用水设计量与供水公司批准的供水总量是否有差异。
3.2.校核水泵房的大小及水泵的台数是否符合工艺及规范要求；给水管供水量及管道走向、管材管径要满足最不利点供水压力需要。
3.3.进水管的直径应按最大用水量和扬程的高度进行设计，但要考虑餐饮面积的增多。
校对水箱的设计及容量是否符合规范及供水公司要求。
3.4.屋面排水斗的设计和排水量是否符合规范要求。
3.5.各餐饮店是否设独立隔油池，注意其位置、数量及标高。
3.6.污水处理系统或直排简易处理装置是否设置。
如有取直排方式，井位置须考虑避免臭气有可能溢出时，影响住户。
3.7.热水管道主管应明敷，不容许暗藏在混凝土或找平层内。
当设计采用大容积（100公升）储水式热水器时，应考虑土建及安装要求。
3.8.活水泵房、储水池周围10米之内不得有污水池等污染源；2米之内不得有污水管道；储水池顶部距离屋顶大于80㎝；储水池排污管单独设置，不能与取水管或溢流管连通等。
3.9.校对各层平面图和所有系统图，特别是位置、数量、管径、标高及坡度是否符合规范，是否与其它管道相碰，是否与结构梁相碰。
须设置地漏的地面是否做坡度。
3.10.凡有穿梁洞及预埋套管处都须在图中表示。
3.11.排水主立管不应在住宅转向及避免在商业单元内转向。
弯头应采用钢管。
3.12.核对甲供设备、管材及器具选择如水泵房功率、流量及扬程参数与设计要求是否相符。
3.13.所有雨/污/废水管尽量不要经过客/饭厅、卧室。
否则须适当处理，特别是噪声问题。
厨房排水横干管、排水立管的位置设置是否合适，是否存在立管离墙过远或则卫生器具安装或使用不便情况。
雨水管是否存在和结构梁打架的现象，雨水立管的位置是否合理，主要是和门的关系。
3.14.排水、供水管是否设有足够的维修空间，维修门位置是否合理。
给排水专业施工图纸审查要点
3
各层给排水平面布置图中预留接口位置、数量
是否满足使用需求，如：卫生间和盥洗的水龙头除三件套外，应根据精装修增加设施需要，还应增加的水管接头，而厨房水龙头除生活用水龙头外，还需加过滤水龙头
4
各楼层平面图、消火栓布置图自动喷水灭火系统系统布置图、给排水系统平面图、机电管线等
是否有详细定位尺寸、标高标注以及安装位置是否需要优化
设计位置是否合理，是否需要调整
15
室内管线综合图；含暖通、给排水、消防、强弱电、吊顶下表高等
是否与各专业会签，如采用标准图集必须将采用的图附蓝图或附图集说明
16
积水系统图中的管道设置
是否合理、尺寸是否足够，是否便于查看和检修，如：水表设置的位置及要进行局部检修时得控制阀门
序号
重点需要审查的内容
常见问题
当有影响时，涉及是否有补充施工说明
11
管道穿越地下室、水池、墙、伸缩缝、沉降缝
是否采取了可靠的防渗漏措施
12
生活水泵房平面图、剖面图、系统轴测图
是否标示清楚
13
消防水池及泵房平面图、剖面图、管网轴测图
是否标注清楚
14
系统关键部位剖面图，如所有层的管道井进出位置；地下一层或二层主要机房进出管线位置，地下一层或二层主要管道走廊
5
给水管道与水加热设备及可能引起回流的卫生设备的连接
是否有防止回流污染措施
6
寒冷地区无采暖地下车库有结冻可能的水消防管道
是否有可行的防冻措施
序号
重点需要审查的内容
常见问题
备注
9
生活给水泵房、水泵机组、供水管支架底座的位置
是否避开了有防振或有安静要求的房间，是否采取隔振或消声措施
给排水图设计检查要点(新编版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改给排水图设计检查要点(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process给排水图设计检查要点(新编版)2.2.1、目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。
2.2.2、范围适用于新建、改建、扩建的一般工业和民用建筑给排水设计审查。
2.2.3、职责由工程管理部负责管理，其他相关部门参与实施工作。
2.2.4、内容（1）检查依据a、中华人民共和国国家标准《建筑给排水设计规范》GB50015-2003b、中华人民共和国国家标准《建筑设计防火规范》GB50016-2006c、中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（2005年版）d、中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084—2001（2005年版）e、中华人民共和国国家标准《建筑灭火器配置设计规范》GB50140-2005f、中华人民共和国国家标准《住宅设计规范》GB50096-1999（2003年版）g、中华人民共和国国家标准《室外给水设计规范》GB50013－2006h、中华人民共和国国家标准《室外排水设计规范》GB50014－2006i、中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002j、中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98k、中华人民共和国国家标准《人民防空地下室设计规范》GB50038—2005（2）审查内容a、设计文件审查(a)设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；(b)施工图设计深度是否满足施工要求；(c)签署、出图章及有关专业会签是否符合规定。
