根据等高线生成高程点
mapgis等高线提取高程点的方法
2.提取高程点。操作：处理点线》线数据高程点提取》设置提取参数（提取高ቤተ መጻሕፍቲ ባይዱ点个数由抽稀系数确定）
3.输出高程点。操作：模型应用》高程点标注制图》设置制图参数（标注输出设置一定要把“输出标注到属性字段”勾上）
4.保存高程点数据。操作：文件》存数据于》点数据文件
5.在“输入编辑”模块整理高程点数据操作：文件》打开工程或文件》删除无用数据（因为上一步的“高程点标注制图”会有一些无用的标注生成，应删除。最后所剩下的数据就是一些高程点符号，并且这些点符号是有高程属性）
6.输出为EXCL格式。操作：这个就不多说了，方法很多，个人喜欢用MGT来做。
CAD等高线转地形高程散点
页1CAD等高线转地形高程散点1、方法一：打开ArCcatalog工具，连接到cad文件夹打开cad文件，可以看到一个CAD文件中的gis显示的点线面要素数据集，将等高线的Polyline数据拖到Arcmap中；方法二：直接打开Arcmap，目录>>CAD文件夹连接>>将等高线的Polyline数据拖到Arcmap。
出现提示未知的空间参考，点击确定。
法1 法22、右击DWG Polyline数据>>导出数据>>选择导出所选要素，输出到新建文件夹（需提前建立），得到等高线（shapefile），一定注意保存类型位shapefile，运行完弹出窗口点击是；3、系统工具箱>> 3D Analyst tool >> 数据管理>> TIN >> 创建TIN >> 输入要素类选择我们之前生成的shape.shp文件；页24、3d Analyst 工具>> 转换>> 由TIN转出>> TIN转栅格>> 输入建立好的TIN ，输出栅格roster5、目录>> 工具箱>> 系统工具箱>> conversion toolboxs >> 由栅格转出-栅格转点；页36、打开我们所得到的点要素的属性表>>添加新的字段ELevation（因为cad只能识别elevation字段作为z值）>> 右键elevation字段>> 字段计算器，=“表示高度程的字段”；6、右键点要素，数据-导出至CAD数据;页47、打开输出的CAD >> 工具>> 数据提取（dataextraction命令），默认>> 新建提取模板dxe >> 选择几何图形，只留下位置x、位置y、位置z，关闭其他输出；默认输出excel方便格式处理。
cass等高线生成高程点
cass等高线生成高程点CASS是一种常用的地理信息系统软件，它可以帮助工程师和建筑师快速生成高程点和地形图。
在本文中，我们将介绍如何使用CASS等高线生成高程点的过程，并提供详细的步骤说明。
第一步，导入等高线数据在CASS软件中，首先需要导入等高线数据。
等高线数据是指一系列用于表达地形变化的连续线条，它可以用来描绘山脉或谷地等地形特征。
在CASS中，我们可以使用矢量或栅格格式的等高线数据。
如果使用矢量格式，则需要将数据导入CASS软件中，并将其转换为栅格格式。
第二步，定义分类等级在导入等高线数据之后，可以使用CASS软件中的“等高线分级”功能来定义分类等级。
这一步可以帮助我们将等高线数据划分为不同的高度等级，以便更好地理解和分析地形特征。
在分级时，需要设置等高线的高度间隔和颜色值等参数。
第三步，生成高程点在完成等高线数据的导入和分级之后，可以使用CASS软件中的“等高线生成高程点”功能来生成高程点。
该功能可以将等高线数据转换为高程点数据，并根据设定的高度等级来生成不同高度的点。
在生成高程点时，需要设置生成点的高度范围和密度等参数。
第四步，编辑高程点在完成高程点的生成之后，可以使用CASS软件中的“高程点编辑”功能来编辑点的属性和位置。
该功能可以帮助我们修改高程点的高度、颜色、形状以及坐标等属性，以便更好地反映地形特征。
在编辑高程点时，需要根据实际需求来选择不同的编辑工具和参数。
第五步，导出高程点数据在完成高程点的编辑之后，可以使用CASS软件中的“数据导出”功能将数据导出为CSV或其他格式的文件。
该功能可以将高程点数据导出到GIS或其他软件中进行下一步的分析和处理。
在导出高程点数据时，需要选择正确的文件格式和参数，并保证数据的准确性和完整性。
总之，CASS等高线生成高程点是一项非常重要的工作，它可以帮助我们更好地理解和分析地形特征，并为工程设计和规划提供支持。
在实际操作中，需要根据具体情况来选择不同的操作方法和参数，并保证数据的可靠性和准确性。
cass 等高线插高程点
“Cass 等高线插高程点”是地图制图中常用的一种技术，它通过一定的方法和工具，将等高线上的高程点插值计算出来，以便更加准确地呈现地形的变化。
本文将从什么是等高线和高程点、Cass 等高线插值的原理和方法、应用及意义等方面展开探讨，详细介绍Cass 等高线插高程点的相关知识。
一、等高线和高程点的概念1. 等高线等高线是指连接同一海拔高度的地点所形成的线，在地图上用来表示地形起伏和高低变化。
等高线密集表示陡峭的地形，等高线稀疏表示平缓的地形。
等高线的间隔通常是根据地图的比例尺和地形的复杂程度而确定的。
2. 高程点高程点是指地图上标注的特定位置的海拔高度数值，用以表示该点的相对高度。
高程点的确定需要依靠实地测量或者利用遥感数据进行提取，是地图上重要的地形信息之一。
二、Cass 等高线插值的原理和方法Cass 等高线插值是一种常用的地图制图技朧，其原理和方法主要包括以下几个步骤：1. 数据准备首先需要准备包含等高线和高程点的地形数据，这些数据可以是通过地面测量、航空摄影或者遥感获取的。
数据的准确性和完整性对插值结果有着重要的影响。
2. 插值算法选择在 Cass 等高线插值中，常用的算法包括反距离加权插值法、克里金插值法等。
不同的算法有着不同的适用场景和精度，需要根据实际情况进行选择。
3. 数据处理通过选定的插值算法，对等高线和高程点的数据进行处理，计算出各个插值点的高程数值。
这个过程需要考虑到数据的空间关系和相互影响，以得到较为准确的插值结果。
4. 结果生成最后将插值计算得到的高程点与原始等高线数据结合，生成新的等高线地图。
这样的地图更加符合实际地形的变化规律，能够提供更多的地理信息。
三、Cass 等高线插高程点的应用及意义Cass 等高线插高程点在地图制图和地理信息系统中有着广泛的应用和重要的意义：1. 地形分析通过插值得到的高程点数据，可以进行更为精细的地形分析和建模，为地质勘探、城市规划等领域提供支持。

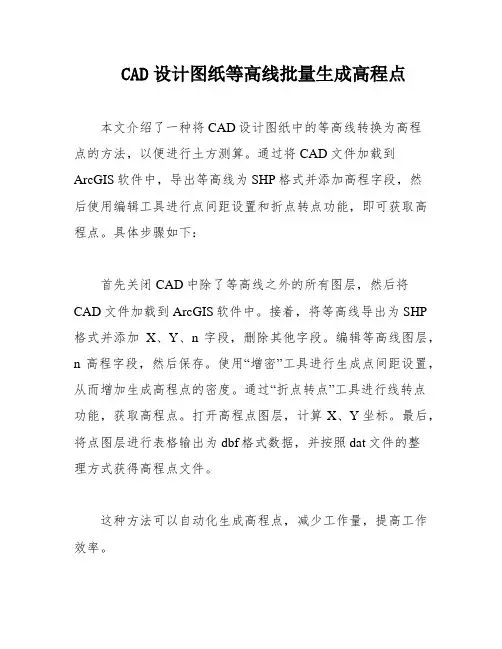

CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线批量生成高程点
本文介绍了一种将CAD设计图纸中的等高线转换为高程
点的方法，以便进行土方测算。
通过将CAD文件加载到ArcGIS软件中，导出等高线为SHP格式并添加高程字段，然
后使用编辑工具进行点间距设置和折点转点功能，即可获取高程点。
具体步骤如下：
首先关闭CAD中除了等高线之外的所有图层，然后将CAD文件加载到ArcGIS软件中。
接着，将等高线导出为SHP 格式并添加X、Y、n字段，删除其他字段。
编辑等高线图层，n高程字段，然后保存。
使用“增密”工具进行生成点间距设置，从而增加生成高程点的密度。
通过“折点转点”工具进行线转点功能，获取高程点。
打开高程点图层，计算X、Y坐标。
最后，将点图层进行表格输出为dbf格式数据，并按照dat文件的整
理方式获得高程点文件。
这种方法可以自动化生成高程点，减少工作量，提高工作效率。
arcgis等高线生成高程点
arcgis等高线生成高程点
在ArcGIS中，可以通过等高线图生成对应的高程点。
具体步骤
如下：
1.将等高线图导入ArcGIS软件中。
可以使用ArcGIS的“Add Data”功能将等高线图导入到工作空间中。
2.打开Spatial Analyst工具箱，选择“Extraction”工具集，然后选择“Extract Values to Points”工具。
3.在“Extract Values to Points”对话框中，选择导入的等高线图为输入数据，选择一个输出点图层的位置和名称。
在“Input Point features”中选择需要生成高程点的位置点文件。
4.点击“OK”按钮，程序开始执行。
最终可以生成一个包含高程数据的点图层。
此外，如果需要更高精度的高程点，可以考虑使用LIDAR数据进行处理。
LIDAR数据可以提供更详细的地形信息，从而生成更准确的高程点。
- 1 -。
等高线批量提取高程点
等高线批量提取高程点
提取等高线的高程点可以通过以下步骤实现：
1. 首先，将等高线的图像或数据转换为矢量格式，例如ESRI Shapefile或GeoJSON。
可以使用相应的GIS软件（如ArcGIS、QGIS等）中的工具将等高线的图像或数据转换为矢量格式。
2. 然后，打开GIS软件，导入等高线的矢量数据。
3. 使用矢量数据中的"点"工具（如"点提取"或"提取节点"等）
来提取等高线上的点。
4. 在提取点的过程中，可以定义提取的步长距离，以控制提取点的密度。
较小的步长距离可以提取更多的高程点，而较大的步长距离可以减少提取的高程点数量。
5. 在提取点后，结果将是一组具有坐标和对应高程值的点数据。
可以将这些点数据保存为新的矢量文件（如ESRI Shapefile或GeoJSON）或导出为其他格式（如CSV文件）。
请注意，提取等高线的高程点的步骤可能因使用的具体软件和数据格式而有所不同。
上述步骤只是一般性的指导，具体实现可能需要参考软件的帮助文件或教程。
ArcGIS 高程点-tin-DEM-等高线生成问题1
1、启动ArcCatalog，新建数据库data.mdb，在空白处右击，导入data.txt，四个字段分别为Code（设为主健）、X、Y、Z，保存为表Point。
2、启动ArcMap，Tools→Add XY Data，在“Choose a table”
中添加数据库data.mdb 中的表Point，在“X Field”和“Y Field”中分别选择字段X、Y，Edit→Select，选择/Projected CoordinateSystems→World→Mercator (world).prj，一路OK 后，离散点已被展绘到Point
Events 图层中。
3、Tools→Extensions，把3D Analyst 打上勾，Close。
右击工具栏，把3D Analyst 打上勾。
4、3D Analyst→Create→Modify TIN→Create TIN From Features，把图层Point Events 打上勾，在“Height Source”中选择字段Z，在“Output TIN”中输入TIN 的保存路径，OK 后生成了TIN。
5、3D Analyst→Surface Analyst→Contour，在“Contour Interval”中输入等高距10，在“OutputTIN”中输入Contour 的保存路径，OK 后便绘制好了等值线。
其中，生成了TIN后，可以利用3D Analyst模块下的convert-TIN to Raster将TIN转换为栅格图。
再利用ArcMap中栅格分析功能对
栅格图处理。
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线转换高程点方法初探本文档是用于甲方提供CAD图纸后，只有等高线没有高程点数据，无法进行土方测算，通过CAD与ArcGIS软件相互转换，实现等高线上高程点的自动化生成，从而减少工作量，提高工作效率。
具体步骤如下：
1.将CAD中除了等高线之外的所有图层进行关闭
2.打开ArcGIS将CAD文件加载进来
3.将等高线导出为SHP格式,然后添加X,Y, Elevation字段,删除其他字
段
4.编辑等高线图层，填写Elevation高程字段，然后保存
5.通过“编辑工具”——“增密”工具进行生成点间距设置，从而
增加生成高程点的密度
6. 然后通过“数据管理工具”——“要素”——“折点转点”工具进行线转点功能,获取高程点
7.然后打开高程点图层,计算X,Y坐标
8.将点图层进行表格输出为dbf格式数据，然后按照dat文件的整理
方式获得高程点文件
9.打开CAD，展高程点即可。
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线批量生成高程点
CAD设计图纸等高线批量生成高程点
本文介绍了一种将CAD设计图纸中的等高线转换为高程
点的方法，以便进行土方测算。
通过将CAD文件加载到ArcGIS 软件中，导出等高线为SHP格式并添加高程字段，然
后使用编辑工具进行点间距设置和折点转点功能，即可获取高程点。
具体步骤如下：
首先关闭CAD中除了等高线之外的所有图层，然后将CAD文件加载到ArcGIS软件中。
接着，将等高线导出为SHP 格式并添加X、Y、n字段，删除其他字段。
编辑等高线图层，n高程字段，然后保存。
使用“增密”工具进行生成点间距设置，从而增加生成高程点的密度。
通过“折点转点”工具进行线转点功能，获取高程点。
打开高程点图层，计算X、Y坐标。
最后，将点图层进行表格输出为dbf格式数据，并按照dat文件的整
理方式获得高程点文件。
这种方法可以自动化生成高程点，减少工作量，提高工作效率。
mapgis中由等高线提取高程点
mapgis中由等高线提取高程点
1.在“DTM分析”模块中打开已经赋值好的等高线。
操作：文件》打开数据文件》线数据文件
2.提取高程点。
操作：处理点线》线数据高程点提取》设置提取参数（提取高程点个数由抽稀系数确定）
3.输出高程点。
操作：模型应用》高程点标注制图》设置制图参数（标注输出设置一定要把“输出标注到属性字段”勾上）
4.保存高程点数据。
操作：文件》存数据于》点数据文件
5.在“输入编辑”模块整理高程点数据
操作：文件》打开工程或文件》删除无用数据（因为上一步的“高程点标注制图”会有一些无用的标注生成，应删除。
最后所剩下的数据就是一些高程点符号，并且这些点符号是有高程属性）。
zwcad高程点生成等高线
zwcad高程点生成等高线
生成等高线是在ZWCAD中进行地形图绘制的重要步骤之一。
在ZWCAD中，你可以通过以下步骤来生成高程点和等高线：
1. 首先，你需要准备好高程点的数据，这些数据通常包括点的坐标和对应的高程数值。
这些数据可以从测量仪器、GPS设备或其他地形测量工具中获取。
2. 在ZWCAD中，你可以使用“点”命令来逐一绘制或输入高程点的坐标。
3. 一旦高程点数据准备就绪，你可以使用“等高线”命令来生成等高线。
在命令行中输入“等高线”命令后，系统会提示你选择高程点，然后根据你设定的等高线间隔，系统会自动生成等高线。
4. 在生成等高线后，你可以对其进行进一步编辑和修饰，比如调整线型、线宽、颜色等属性，以便更好地展现地形图的效果。
需要注意的是，生成等高线的效果也取决于你提供的高程点数据的准确性和密度，因此在进行绘制前，务必对高程点数据进行仔
细的检查和处理，以确保最终生成的等高线地图符合实际地形特征。
总之，在ZWCAD中生成高程点和等高线是一个相对简单的过程，但需要对地形图绘制的要求有一定的了解和实践经验。
希望这些信
息能够帮助到你。
两条等高线之间点的高程计算
两条等高线之间点的高程计算引言大家好！今天我们要聊聊一个看似神秘但其实挺有趣的话题：如何计算两条等高线之间某点的高程。
这不仅是地理学的一部分，还能帮助我们更好地理解地形的起伏变化。
别担心，虽然这个听起来有点复杂，但我会尽量把它讲得简单明了。
拿杯茶，咱们慢慢聊。
等高线的基本概念1. 等高线是什么？等高线，顾名思义，就是在地图上表示相同高度的线。
想象一下你站在一座山顶上，用一条细绳子围成一个圈，这个圈就是你现在站的那一高度的等高线。
然后，如果你往下走几步，绳子再围成一个圈，这个新的圈就是下一高度的等高线。
这样画下来，我们就能看到山地的起伏啦。
2. 高程的基本概念高程，就是某个点相对于海平面的高度。
简单说，就是你站在这个点上，头顶的那片天，比海平面高多少。
这个概念帮助我们了解地面的起伏，比如山有多高，谷有多深。
计算两条等高线之间点的高程1. 确定等高线的高度首先，你得知道地图上两条等高线的高度。
例如，假设有两条等高线，一条是500米，一条是600米。
也就是说，这两条线之间的高度差是100米。
2. 找到目标点接下来，你需要找到你关心的那个点。
比如说你正在看地图上的一个小山丘，想知道它的具体高度。
这个点一定是在两条等高线之间的。
3. 计算高度差假设你要计算的点离500米等高线很近，离600米等高线稍远。
你可以用插值的方法来估算。
也就是说，假设这个点在500米到600米之间，你可以大致估算这个点的高度。
3.1 线性插值法线性插值法是一种简单的方法，假设两条等高线之间的高度变化是均匀的。
比如，如果你在500米和600米等高线之间的某个位置，你可以用这个点距离500米等高线的距离与总距离的比例来计算它的高度。
3.2 公式示例假如目标点离500米等高线的距离是50米，离600米等高线的距离是100米，那么目标点的高度就是：[ text{目标点的高度} = 500 text{米} + frac{50 text{米}}{150 text{米}} times (600text{米} 500 text{米}) ]。
等高线加密高程点
如果你已经生成了等高线，但是觉得高程点不够多，想加密一下，有没有什么好的方法呢？答案是肯定的。
首先CASS里面就有这一个命令，在【工程应用】→【等高线生成数据文件】，就可以根据等高线，在等高线上生成若干个高程点。
这样就会生成一个点文件，如果你想使用的话直接展点就可以了，是不是很简单，哈哈！但是如果你象我一样还有别的想法，比如我不只想要等高线上的点，我还需要加密等高线中间的点，那怎么办呢？还是有办法的。
而且主要也是用CASS里的这个命令，只不过我们需要变通一下。
我先讲一下思路：第一先由等高线提取高程点，刚才CASS那个命令已经为我们做到了。
然后我们把生成的高程点再展到新的图形里面，然后再生成DTM，重新生成等高线。
在这里生成等高线的时候就有个技巧了，你可以加密你的等高线了，比如你原来的等高线是1米的，现在你想加密它，那么这次你就可以生成等高距为0.5米的了，这样的话，你就能得到0.5米的高程点了，然后你再重复这个命令【工程应用】→【等高线生成数据文件】，就能得到你想要的高程点了不是，明白了吗？哈哈，是不是很简单。
声明一下：你的机器配置一定要好啊，不然是很费时的，甚至会死机！我就做了0.12米的等高线，差点死机！操作步骤如下：1、打开你想要加密高程点的图形，然后点击【工程应用】→【等高线生成数据文件】，得到高程点文件。
2、新建图形文件，将刚才的高程点文件展绘到这里。
注意高程展点的时候就不要设置高程点的距离了，越密越好。
3、高程点建立DTM，然后点击【等高线】→【绘制等高线】，输入等高距为你想要的高程数据，比如我输入0.12米，那么最后生成的等高线就会有*.12，*.24，*.36，……*.32 ……等等的等高线了。
理论上你可以得到你想要的任何数值，只要你把等高距设置的足够小。
4、然后你再运行【工程应用】→【等高线生成数据文件】命令，就可以得到你想要的高程点了。
5、打完收工。
PS：如果你的图形很大，要加密的点很多的话，要保证你的电脑配置，不然会死机的！。
cass等距加高程点
cass等距加高程点
CASS中添加等高线高程点的方法如下：
1.将需要内插高程点区域附近的高程点值单独提取出来，点击“等高线”下拉
菜单中“查询指定点高程”，弹出“输入高程点文件名”对话框，选择上步生成的高程点数据文件。
2.点击“等高线”下拉菜单中“绘制等高线”选项，弹出“输入绘图比例尺”对话
框，设置比例尺数值后点击“确定”。
3.在弹出的“输入高程点数据文件名”对话框中选择上一步生成的高程点数
据文件，点击“确定”。
4.根据提示在图上指定点，回车即可完成高程点的插值。
cass等高线提取高程点
cass等高线提取高程点CASS（Computer-Aided Surveying and Staking）一款强大的测量和设计软件，提供了许多功能，可以大大简化测量工作的复杂性。
在CASS中，提取高程点是非常常见的操作，因为在许多测量和设计项目中，高程点是必不可少的数据。
在本文中，我们将探讨如何使用CASS 等高线来提取高程点。
一、什么是CASS等高线CASS等高线是一种三维地图，它显示了地形表面的高程变化。
它是从地面上采用GPS技术收集数据，然后使用CASS软件生成的。
在CASS 等高线中，每个高程点与周围的高程点连接形成一个等高线。
等高线之间的距离表示地形高程的变化。
二、如何在CASS中提取高程点在CASS中提取高程点的方法如下：1.在CASS中打开等高线首先，需要在CASS中打开等高线，打开方法如下：（1）选择“地图管理”菜单。
（2）点击“测量数据管理”。
（3）选择“等高线”。
（4）点击“打开等高线”按钮。
2.在等高线中选择高程点在打开等高线后，需要选择要提取高程点的区域。
方法如下：（1）使用鼠标缩放等高线以查看特定区域。
（2）选择“点提取”工具。
（3）在等高线上单击鼠标选择高程点。
（4）在选择高程点的同时，可以使用“显示属性”功能预览高程点的属性。
3.输出高程点选择所需的高程点后，将它们导出到适当的格式。
CASS提供了多种输出格式，如dxf和txt格式。
方法如下：（1）选择“输出”菜单。
（2）在输出选项中选择所需的文件格式。
（3）单击“输出”按钮，等待输出完成。
三、CASS等高线的优点使用CASS等高线提取高程点有以下几个优点：1.准确性高CASS等高线是从实地GPS测量数据中生成的，因此可以保证高程点的准确性。
2.节省时间使用CASS等高线提取高程点可以大大减少人工测量和计算的时间。
人工测量和计算需要耗费大量时间和精力，而CASS等高线可以在几分钟内完成整个过程。
3.易于操作CASS等高线提取高程点的操作非常简单，只需使用鼠标单击几下即可。
南方cass等高线提取高程点
南方cass等高线提取高程点
南方CASS等高线提取高程点是一种常见的地理信息处理技术，通过提取CASS等高线数据中的高程点，可以得到地形起伏变化的情况及其高程信息。
这种方法一般应用于地形分析、地形建模及地形测量等领域。
在使用时，需要对CASS等高线数据进行预处理，如清洗、拓扑处理等，以保证提取高程点的精度和准确性。
同时，在提取过程中还需要选择合适的算法和参数，根据实际情况进行调整和优化，以获得更好的结果。
南方CASS等高线提取高程点的应用范围非常广泛，可以服务于地质勘探、城市规划、土地利用等不同领域，为相关工作提供有效的支持和保障。
- 1 -。
