建筑小区雨水管道布置与敷设

建筑小区雨水管道布置与敷设

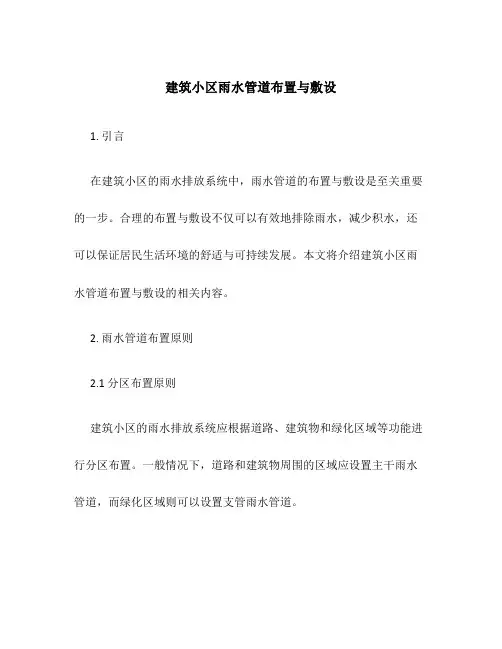

建筑小区雨水管道布置与敷设1. 引言在建筑小区的雨水排放系统中,雨水管道的布置与敷设是至关重要的一步。

合理的布置与敷设不仅可以有效地排除雨水,减少积水,还可以保证居民生活环境的舒适与可持续发展。

本文将介绍建筑小区雨水管道布置与敷设的相关内容。

2. 雨水管道布置原则2.1 分区布置原则建筑小区的雨水排放系统应根据道路、建筑物和绿化区域等功能进行分区布置。

一般情况下,道路和建筑物周围的区域应设置主干雨水管道,而绿化区域则可以设置支管雨水管道。

2.2 高低落差布置原则雨水管道的布置应根据地形高低进行合理规划。

一般情况下,雨水管道应遵循自然流向,以确保雨水能够顺利排除。

对于地势较高的区域,可以采用挖坑式的布置方式,而对于地势较低的区域,则可以采用埋地式布置方式。

2.3 连通性布置原则建筑小区的雨水管道应保持良好的连通性,以确保雨水能够顺利流动。

在布置过程中,需要注意管道的连接方式、弯头的角度和长度,以确保雨水能够自由流动而不受阻碍。

3. 雨水管道敷设方法3.1 埋地敷设方法埋地敷设是常见的雨水管道敷设方法之一。

在敷设过程中,首先需要进行地面开挖,确定管道的路径和位置。

然后,将雨水管道放入地下,并进行固定。

最后,将土方填埋回原位,完成敷设过程。

3.2 挖坑敷设方法挖坑敷设是适用于地势较高的区域的雨水管道敷设方法之一。

在敷设过程中,首先需要进行挖坑,根据设计要求确定挖坑的深度和形状。

然后,在挖好的坑中放置雨水管道,并进行固定。

最后,将土方填回坑中,完成敷设过程。

3.3 建筑物内部敷设方法对于建筑物内部的雨水管道,敷设方法与埋地敷设类似,但需要注意管道的连接方式和位置。

在敷设过程中,需要与建筑的布局和结构相协调,确保管道的安全性和美观性。

4. 雨水管道材料选择4.1 PVC管道PVC管道是常用的雨水管道材料之一。

它具有耐腐蚀、耐压、耐热、抗冻等特点,适用于大多数建筑小区的雨水排放系统。

4.2 铸铁管道铸铁管道是传统的雨水管道材料之一。

(最新)安装标准化做法做法

(最新)安装标准化做法做法

一、屋面排水原则:1、主楼屋面雨水管的设置尽量隐蔽,不宜直接暴露于立面墙上,宜设于平面凹槽内或阴角处。

或根据情况将水落管布置在紧贴阳台外侧或空调室外机隔板的阴角处,以利维修。

2、雨水管布置方式:1)、住宅屋面采用外落排水。

如果主楼雨水管落到裙房屋面,则排向裙房屋顶花园。

2)、办公屋面采用内落排水。

3)、大型商业裙房屋面采用虹吸式排水。

主楼屋面落水及外墙落水应计入总汇水面积。

4)、小商业屋面雨水外排至室外地面。

一、外墙:1、外墙凹槽宽度:外墙凹槽结构净宽度不应小于1.3m。

2、外墙留洞:空调、热水器、排气扇:1)、柜式空调留Ф80洞,洞中心距离地面150mm,距相临内墙面水平距离150mm。

2)、挂式空调留Ф80洞,洞中心距离地面2200mm,距相临内墙面水平距离150mm。

凹槽内窗洞口两边不满足挂式空调留洞条件的,洞口应移至窗台下,洞口中心距离地面800mm。

3)、穿房间的空调留洞应贯通。

北向一室一厅的较小客厅及单间公寓户型考虑挂机留洞。

4)、燃气热水器排气留Ф100洞,应预埋套管,洞中心距离地面2600mm,距相临内墙面水平距离150mm。

5)、卫生间排气留Ф100洞,应预埋套管,洞中心距离地面2600mm,距相临内墙面水平距离150mm。

五、厨房、卫生间:1、排烟道、排气道选用表:住宅排烟道、排气道按以下规格选用厨房排烟道及卫生间排气道选用国标《住宅排气道(一)》07J916-1的D-1页和D-2页,1)、厨房建筑层数6层及以下烟道尺寸250X250 结构板留洞尺寸350X300建筑层数12层及以下烟道尺寸320X250 结构板留洞尺寸420X300建筑层数18层及以下烟道尺寸400X300 结构板留洞尺寸500X350建筑层数24层及以下烟道尺寸500X350 结构板留洞尺寸600X400建筑层数34层及以下烟道尺寸500X400 结构板留洞尺寸600X4502)、卫生间建筑层数18层及以下排气道尺寸250X250 结构板留洞尺寸350X300建筑层数34层及以下排气道尺寸320X250 结构板留洞尺寸420X3002、卫生间洁具设置标准:1)、当两户卫生间位于凹槽相对布置时,窗为避免对视采用磨砂玻璃;2)、洁具应考虑噪音对卧室的影响,尽量避开卧室墙面布置;3)、各种管线不相冲突,立管不遮挡排气洞口,不影响窗户开启;4)、卫生间四周除门洞口外应做200高(由结构面计)砼翻起,厚度同墙厚。

外墙雨水管支架安装规范

外墙雨水管支架安装规范

外墙雨水管支架安装规范篇一:排水管施工规范4.2 生活排水管道布置与敷设4.2.1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。

4.2.2? 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区,管道可布置在室外沿墙敷设。

4.2.3 立管宜设置在管道井、管窿内,公共卫建筑横管宜在吊顶内或装饰墙内暗设4.2.4 生活排水管道布置应符合以下规定:?1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室,排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。

管道一定要穿越沉降缝、伸缩缝、变形缝时,必须采取相应的技术措施。

2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。

3 管道不宜穿越橱窗、壁柜。

4 生活排水塑料管道与生活给水管道立管布置在同一部位时,给水管宜布置在外侧,上下布置排水管宜在下方。

5住宅厨房和卫生间的排水立管应分别设置,不得共用一支立管。

4.2.5? 生活排水立管顶部应设伸顶通气管,通气管顶端应设通气帽,其通气孔净面积不应小于管道截面面积的二倍。

4.2.6? 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。

生活排水立管宜设置专用通气管。

4.2.7? 通气管的设计应符合以下规定:1 通气管最小管径应按表4.2.7确定。

表4.2.7 通气管最小管径(mm)通气管名称排水立管 dn (mm)75 110 160通气立管 50 75 1102 通气立管长度大于50m时,其管径应与污水立管相同;3 两支及两支以上污水立管同时与一支通气立管相接时,应以最大一支污水立管确定管径,且管径不宜小于其余任何一支污水管管径。

4.2.8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时,宜采用H管件,H管件应隔层分别与生活污水管道的立管和生活废水立管相连接,H管与通气管的连接点,应在卫生器具的上边缘以上不小于0.15m位置.。

最低的生活污水横支管连接点以下,应安装结合通气管。

雨水管渠系统的设计和计算

雨水管渠系统的设计和计算

4.确定各排水流域的平均径流系数值 5.确定设计重现期P、地面集水时间t1 6.求单位面积径流量q0 7.列表进行雨水干管的设计流量和水力计算, 8.绘制雨水管道平面图及纵剖面图。
5 雨水管渠设计计算举例
定线 划分管段并编号 划分汇水面积 计算径流系数ψ=0.5 确定P=1a、t1=10min 确定起点埋深h=1.30m 确定暴雨强度公式,算q0 计算
I=0.0028 V=1.02
例2 已知:n=0.013,Q=400L/s,该管段地面坡度为i= 0.002 求:D、v、i
v=1.4 I=0.004 D=600
v=1.0 I=0.0018 D=700
例3 已知:n=0.013,Q=500L/s,上游如例2 求:本段D、v、i
5 3 2
9
10
11 12
16
17
18
19 3
1
3.划分并计算各设计管段的汇水面积 各设计管段汇水面积的划分应结合地形坡度、汇水 面积的大小以及雨水管道布置等情况而划定。 地形较平坦时,可按就近排入附近雨水管道的原则 划分汇水面积; 地形坡度较大时,应按地面雨水径流的水流方向划 分汇水面积。 将每块面积进行编号,计算其面积的数值注明在图 中。 汇水面积除街区外,还包括街道、绿地。
V=1.0 I=0.0015 D=800
明渠和盖板渠的底宽,不宜小于0.3m。 无铺砌的明渠边坡,根据不同的地质按下表采 用;
用砖石或混凝土块铺砌的明渠可采用1:0.75—1:1 的边坡
4 雨水管渠系统的设计步骤和水力计算
步骤: (1)管道定线:根据地形特点,布置雨水管渠,雨水 应以最短的距离尽快排入水体。 (2) 划分干管和支管的服务面积,进行编号并计算 出面积的大小。 (3) 确定干管和支管的检查井位置和编号,并计算 设计管段长度和管渠总长度。 (4) 列表计算各设计管段的设计流量:地面径流系 数、暴雨强度和集水面积的乘积。 (5)列表进行水力计算。 (6) 图纸绘制:根据管道定线结果绘制平面图;根 据水力计算最终结果,绘制的纵断面图。

雨水管渠系统布置的具体要求

雨水管渠系统布置的具体要求

(二) 雨水管渠系统布置的要求雨水管渠系统的布置,要求使雨水能顺畅及时地从城镇和厂区内排出去。

一般可从以下几个方面进行考虑,(1) 充分利用地形,就近排入水体,规划雨水管线时,首先按地形划分排水区城.再进行管线布置。

根据地面标高和河道水位.划分自排区和强排区.自排区利用重力流自行将雨水排入河道强排区需设雨水泵站提升排入河道.根据分散和直捷的原则,多采用正交式布置,使雨水管渠尽量以最短的距离重力流排入附近的池塘,河流、湖泊等水体中,对当水体位置较远且地形较平坦或地形不利的情况下,才需要设置雨水泵站。

一般情况下,当地形坡度较大时,雨水干管宜布置在地形低处或溪谷线上;当地形平坦时,雨水干管宜布置在排水流域的中间,以便尽可能扩大重力流排除雨水的范围,(2) 尽量避免设置雨水泵站。

由于暴雨形成的径流量大.雨水泵站的投资也很大,且雨水泵站在一年中运转时间短,利用率低,所以应尽可能靠重力流排水。

但在一些地形平坦.地势较低,区域较大或受潮汐影响的城市.在必须设置的情况下,把经过泵站排泄的雨水径流量减少到最小限度.(3) 结合街区及道路规划布置,道路通常是街区内地面径流的集中地.所以道路边沟最好低于相邻街区地面标高.尽量利用道路两侧边沟排除地面径流,雨水管渠应平行道路敷设,宜布置在人行道或草地带下,不宜布置在快车道下。

另外,也不宜设在交通量大的干道下。

从排除地面径流而言,道路纵坡最好0.3%~ 6%.(4)结合城市竖向规划。

进行城市竖向规划时,应充分考虑排水的要求.以便能合理利用自然地形就近排出雨水,还要满足管道埋设最不利点和最小覆土要求。

另外,对竖向规划中确定的填方或挖方地区,雨水管渠布置必须考虑今后地形变化。

进行相应处理。

(5) 雨水管渠采用明渠或暗管应结合具体条件确定,一般在城市市区.建筑密度较大,交通频繁地区.均采用暗管排雨水,尽管造价高,但卫生情况较好,养护方便;在城市郊区或建筑密度低. 交通量小的地方,可采用明渠,以节省工程费用,降低造价。

按雨水管道布置的位置可分为

按雨水管道布置的位置可分为

雨水管道的布置位置主要取决于多种因素,包括地形、建筑布局、排水系统设计等。

以下是一些常见的雨水管道布置位置:
1. 地面式:这是最常见的雨水管道布置方式,管道直接铺设在地面上,通常用于城市街道和住宅区。

这种方式的优点是安装和维护相对简单,但可能会对行人和车辆通行造成影响。

2. 地下式:这种方式将雨水管道埋在地下,可以有效地减少对地面的影响,同时也可以减少管道受到破坏的可能性。

然而,这种方式的安装和维护成本较高,且如果管道出现问题,修复起来也较为困难。

3. 悬挂式:这种方式将雨水管道悬挂在建筑物的侧面或顶部,可以有效地利用空间,减少对地面的影响。

然而,这种方式的安装和维护成本较高,且如果管道出现问题,可能会对建筑物造成损害。

4. 混合式:这种方式结合了地面式和地下式的优点,将雨水管道的一部分铺设在地面上,一部分埋在地下。

这种方式既可以减少对地面的影响,又可以有效地保护管道。

然而,这种方式的安装和维护成本较高。

在选择雨水管道布置位置时,还需要考虑以下因素:
1. 地形:对于地势较低的地方,可能需要采用地下式或混合式的布置方式,以防止雨水积聚。

对于地势较高的地方,可以考虑采用地面式或悬挂式的布置方式。

2. 建筑布局:如果建筑物之间的距离较近,可能需要采用地下式或混合式的布置方式,以避免管道之间的冲突。

如果建筑物之间的距离较远,可以考虑采用地面式或悬挂式的布置方式。

3. 排水系统设计:根据排水系统的设计,可能需要采用不同的位置布置方式。

例如,如果排水系统设计为集中排水,可能需要采用地下式的布置方式;如果排水系统设计为分散排水,可以考虑采用地面式或悬挂式的布置方式。

市政工程管线一般布置原则

市政工程管线一般布置原则

管线的常用布置原则:1。

1给水工程管线给水管道一般布置在城市道路的东南侧(也有设置在道路东北侧的,此为地方做法)的人行道下面,距人行道路缘石0.5—0。

8米,给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度,在人行道下覆土深度不小于0.6米,在车行道下不小于0.7米,一般埋深在1.5~2.0米。

1.2污水工程管线污水管道一般布置在道路西北侧(也有设置在道路西南侧的,此为地方做法)的非机动车道和车行道下,在人行道下覆土深度不小于0。

6米,在车行道下不小于0.7米,一般埋深控制在2.5~5.0米,不宜超过7米,超过7米时应设置污水提升泵站.1.3雨水工程管线雨水管道一般布置在道路中央,雨水管道沿道路布置。

雨水管道起始端覆土深度不小于0。

7米,终端埋设深度不大于3.5米。

雨水排放口内顶尽量控制在常水位以上,尽量减少淹没出流。

1.4电力工程管线电力线路的布置尽量沿公路和区内道路,为减少占地和投资,配电线路一般布置在道路的东南侧以减少交叉、跨越和对电信线路的干扰.1.5电信工程管线(弱电)电信布置于道路的西北侧非机动道下或人行道下。

1.6燃气工程管线燃气干管沿区内主要道路布置,主要燃气管道连成环网,保证供气安全。

中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中;覆土深度在机动车道下不小于0.8米,在非机动车道下不小于0.6米,若与其它管道交叉时可作适当调整。

地方做法莆田市城市规划设计研究院——东峤村庄规划根据莆田市习惯做法,电力电缆设在道路的西(北)侧人行道上,并靠后道路红线;电信线和燃气管远离电力线设在道路的东(南)侧,电信线敷设于慢车道下,以利于机械化施工,而燃气管尽量安排在人行道下。

污水管远离燃气管布置在道路的西(北)侧;给水管远离污水管布置在道路的东(南)侧;雨水管布置在道路中心线下。

给水、污水等管线一般布置在道路路面下;电信、煤气等管线一般布置在人行道或绿化带下,其中电信管线原则上布置在道路的北侧和西侧;电力等管线原则上布置在道路的南侧和东侧.另一种做法—-来源于江苏省院编制的江都小纪控规各种管线的平面布置除必须遵守有关的技术规范外,还要考虑到地方的习惯做法,规划确定各种管线平面位置如下:给水管道一般敷设在道路东侧或南侧非机动车道下;污水管道一般敷设在道路西侧或北侧非机动车道下;雨水管道一般敷设在道路中间机动车道下;电力管道一般敷设在道路东侧或南侧的人行道下;电信管道一般敷设在道路西侧或北侧的人行道下。

雨水管道布置

雨水管道布置

雨水管道布置【篇一:排水管道布置和敷设要求及注意事项】一、室内排污管道的布置要求1 、排水管道一般应地下设置或地面上楼板下明设,如建筑工艺有特殊的要求时,可在管槽、管道井或吊顶内暗设,但应便于安装和检修。

2 、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。

3 、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房内,以及食品和贵重商品仓库,通风小室和配电间内。

4 、不得布置在食堂、饮食业的副食操作烹调上方。

当条件限制不能避免时,应采取防护措施。

5、管道不得穿过沉降缝、伸缩缝、烟道和风道,当条件限制必须穿过时,应采取相应的技术措施。

6、管道不得布置在可能受重物压坏处或穿越生产设备基础。

在特殊情况下,应与相关专业协商处理。

7 、生活污水管不得穿越卧室、病房等对卫生,安静要求较高的房间,并不宜靠近与卧室相邻的外墙。

8 、排污立管应设在靠近最脏、杂质最多的排水点。

10 、管道穿过承重墙或基础处,应预留洞口,且管顶上部净空不得小于建筑物的沉降量,一般不宜小于0.15m. 。

11 、高耸构筑物和构筑高度在50m 以上,或抗震设防8 度地区的高层建筑,应在立管每隔二层设置伸缩接头。

12 、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表 1 的规定。

最低横管与立管连接处至立管底部距离表 1 注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时,连接点距立管底部水平距离不宜小于 3.0 m. ③不能满上述两条件时,则排水支管应单独排出室外。

13 、一般厂房,为防止机械损坏管道,管道最小埋设深度应按下表2 规定:埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于 1.0m 管材和附件一、管材的选用:1. 生活污水管道一般采用硬聚氯乙烯管或铸铁管。

2. 工业废水管材可根据废水性质,管材的机械强度及管道敷设方法等因素,经技术经济比较后确定。

给排水工程规范要求之地下室排水系统管道布置及支撑标准

给排水工程规范要求之地下室排水系统管道布置及支撑标准

给排水工程规范要求之地下室排水系统管道布置及支撑标准地下室排水系统是建筑物中重要的组成部分,它承担着将地下室的污水和雨水排放到下水道或处理设备的功能。

为了确保地下室排水系统的正常运行,必须按照规范要求进行管道布置及支撑标准的设计和施工。

本文将详细介绍地下室排水系统管道布置及支撑的规范要求。

地下室排水系统管道布置要求:1. 管道布置应合理紧凑,尽量减少管段数量和长度,并确保管道的斜度和坡度符合规范要求。

一般来说,污水管道的坡度应大于0.5%,雨水管道的坡度应大于1%。

2. 根据地下室的使用功能和实际需要,合理设置污水管道、雨水管道和通气管道。

污水管道和雨水管道应分开布置,避免二者混合。

3. 对于复杂的地下室排水系统,应使用管道布置图进行设计,并按照图纸要求进行施工。

图纸应包括管道的走向、连接方式、管材规格等信息。

地下室排水系统管道支撑标准要求:1. 管道支撑应牢固可靠,能够承受管道自重和流体压力,并能够吸收振动和位移。

常用的管道支撑方式包括吊挂、支架和悬挑等。

2. 管道支撑应均匀分布,管段之间的距离不应过大,一般不超过3米。

对于大型管道,应设置更多的支撑点,保证管道的稳定性。

3. 管道支撑材料应符合规范要求,一般使用钢材或镀锌铁皮制作的支架和吊座。

支撑件的安装应符合设计图纸要求,并严格按照相关标准进行施工。

地下室排水系统管道布置及支撑的常见问题及解决方法:1. 管道悬挂不稳定:在管道悬挂点周围加装橡胶或橡胶减震垫,能够有效吸收振动和位移,提高管道的稳定性。

2. 管道布置过于拥挤:可以通过合理布局和优化管道走向来减少管段数量和长度,降低施工难度和成本。

3. 管道支撑材料选择不当:应选择耐腐蚀、强度高的材料,并严格按照相关标准进行选材和施工,以确保管道的使用寿命和安全性。

综上所述,地下室排水系统管道布置及支撑标准是确保地下室排水系统正常运行的重要因素。

合理的管道布置和可靠的管道支撑,能够保证排水系统的安全性和稳定性。

屋面雨水管布置原则

屋面雨水管布置原则

屋面雨水管布置原则
屋面雨水管布置原则主要包括以下几点:
1.根据汇水面积和降雨量等因素确定雨水管的数量和规
格。

2.考虑建筑结构、排水坡度、荷载分布等因素,合理确定
雨水管的布置位置。

3.遵循“分散排放、就近接入”的原则,尽量减少排水管网
的长度和坡度。

4.避免在人员密集区域设置雨水口,确保人员安全。

5.遵循当地规划部门的要求,确保雨水排放符合相关标准
和规范。

通过遵循这些原则,可以合理布置屋面雨水管,提高排水效果,减少积水等问题对建筑物的影响。

建筑外墙外立面雨水管设计

建筑外墙外立面雨水管设计

雨水管设计要求外排水一、一般性规定:(一)、无组织排水1.三层及三层以下,或檐高不大于10m的中小型建筑物的屋面可采用无组织排水。

2.无组织排水的挑檐尺寸不宜小于600mm。

3.其散水宽度宜宽出挑檐300mm左右。

且不宜做暗埋散水。

(二)、有组织外排水1.多层建筑一般采用有组织外排水2.寒冷地区(本地区)的高层建筑不宜采用外排水,当采用外排水时宜将水落管布置在紧贴阳台外侧或空调机搁板的阴角处,以利维修。

3.高层建筑的裙房屋面雨水应单独排放,阳台雨水系统应单独设置。

注:屋面雨水水流较大,采用重力自流时,当水量较小时为无压力流,当水量较大盖住雨水口时会形成压力流,一般情况下,雨水的排水随雨量的变化在压力流和无压力流之间转换,当为压力流时,下部接其他的管会形成反冲,因此阳台、露台等雨水需单独排放,避免造成反冲。

,4.每一汇水面积内的屋面或天沟一般不应少于两个水落口。

当屋面面积不大且小于当地一个水落口的最大汇水面积(本地区200㎡;考虑汇水面积时,应计入相邻垂直墙面面积的50%),而采用两个水落口确有困难时,也可采用一个水落口加溢流口的方式。

注:当屋面较为复杂,而水落口又难以合并使用时,可采用此种方式。

5.溢流口宜靠近水落口,溢流口底的高度一般高出该处屋面完成面150~250mm左右,并应挑出墙面不少于50mm。

6.溢流口的位置应不致影响其下部的使用,如影响行人等。

注:由于溢流排水的水流较大且无组织,因此溢流口的设置应指向无遮挡的空间,避免指向对面外墙、窗、阳台、露台,单元或住户入口上方不应设置溢流口。

7.天沟、檐沟的纵向坡度不应小于1%,金属檐沟、天沟(指成品檐沟)的坡度可适当减小。

沟底水落差不得大于200mm。

8.两个水落口的间距,一般不宜大于下列数值有外檐天沟24m;无外檐天沟,内排水15m。

9.水落口中心距端部女儿墙内边不宜小于0.5m。

10.雨水管材料应符合下列规定:1)外排水可采用UPVC管、玻璃钢管、金属管等2)内排水可采用铸铁管、镀锌钢管、UPVC管等,3)雨水管内径不得小于100mm,阳台雨水管直径可为75mm。

场地排雨水设计及管道综合布置

场地排雨水设计及管道综合布置

一地表水排放方式及特点1.自然散排一般来说,地表水经过地表时应该根据降雨量的大小和汇水面积来选择合适的坡度,从而让地表水保持流动,避免积水现象的发生。

但是还应该考虑到地表水流速过快会对土壤造成侵蚀,因此通常将场地坡度设计在0.5%到2.0%之间。

2.辅助自然散排考虑到现实中大多数的场地地形条件是比较繁杂的,而且一般情况下,地面水流流至150米左右就会呈现出汇集冲刷的特点。

因此在设计场地排水的过程中,应该尽量选择开沟铺设适当的排水构筑物来辅助地表水的排放。

在具体的设计中,要充分考虑场地的条件,必要时还可以选择几种排水方式相混合的办法来综合使用。

比如当场地地势明显高于四周的情况是,就应该在场地的不同放下开挖明沟和水渠,这样可以有效的将场地内的水流分散并在地势较低处收集,从而避免对场地冲刷的问题。

3.雨水管道众所周知,在场地中通过设置排水管网的是当前最为可靠和便利的排水方式,这种方式一般适用于场地地质条件复杂和经济条件允许的情况下。

排水系统和其他场地管网有一个明显相区别的特点就是管道无需闭合,因此可以根据具体的情况来合理的设置雨水汇集区。

灵活的选对排水管管径及长度做出判断与选择,从而保证管网达到经济适用的良好效果。

二排水管网的综合布置1.管道综合布置的原则在对排水管网进行综合布置时应该严格的遵循以下几个方面的要求。

在管道水平布置时要充分满室室内净高及室外埋深要求,而且管道在平面上要保持平行且均匀的辐射,尽可能避免分层现象的出现,从而方便日后对管道的安装及检修。

但是如果平面上过于紧张,可以在条件允许的情况下适当的分层辐射,但是应该将平时检修率低、防水性能好、质量高、使用寿命长的管道布置在那些质量较差的管线上方,比如电缆桥架和空调风管往往布置在排水管线的上部,给排水管道布置在排水管道上方等。

其次当遇到管道交叉的情况,这是则应该按照“九让”原则来进行布置:先设计管道让已有管道;压力管道让自流管道;临时管道让永久管道;管径小的管道然让管径大的管道;可弯曲管道让不可弯曲管道;一般管道让特殊管道;故障问题小的管道让大的;检修容易的管道让困难的;工程量小的管道让工程量大的。

雨水管以及屋面排气管、落水口、披水做法

雨水管以及屋面排气管、落水口、披水做法

雨水管以及屋面排气管、落水口、披水做法1、雨水管安装:雨水管卡应设置牢固、距离均匀一致、距墙面20mm。

明排水口距地面不大于200mm。

在排水口弯头拐弯处设一道管卡,卡子间距不大于2m,最下面一道设置双卡子。

雨水管卡与墙面连接处应打胶封闭。

(见图)高跨屋面向低屋面排水时,在低屋面排水口处设置收水簸箕(见图)2、屋面排气孔做法:2.1对需要铺设排气管道的屋面,排气管道设置在保温层中,在穿过保温层的管道上打排气孔,排气孔呈梅花状分布。

2.2排气管道外壁包裹一层玻璃布,防止保温层中颗粒将管道上的排气孔堵死。

2.3根据屋面的情况布置排气管道,排气管道要纵横贯通,在保温层内形成有效的排气网。

2.4在排气管道上设置排气出口,排气出口与大气相通,在屋面面积每36m2的范围内设置1个出气口,在排气管出口处要做防水处理,防水层高度不低于300mm。

排气孔根部进行装饰。

(参见效果图)2.5排气出口效果图:3、屋面面层做法:3.1面层砖镶贴时应双向留缝,缝宽10mm,采用1:1水泥砂浆勾缝。

当屋顶面积较大时,要求不大于6×6m设置变形缝,留置20mm宽缝,用柔性防水材料填缝。

3.2面层排砖应考虑整体效果美观,应尽量采用整砖排布,若出现非整砖,其宽度不宜小于整砖宽度的2/3或变色做装饰带。

4、屋面落水口做法:5、屋面披水做法:5.1女儿墙与屋面交接处做成圆弧型,卷材顺女儿墙铺贴至女儿墙顶端檐下,卷材收头的端部裁齐,收头用金属压条钉压牢固,用密封膏封闭压条上口及固定点处。

5.2女儿墙防水卷材铺贴完毕后,在其表面抹灰,采用纤维混合水泥砂浆抹灰,设置分格缝,分格缝间距不大于6m一道,缝宽20mm,分格缝用密封膏封闭。

5.3在镶贴屋面圆弧转角处镶贴地砖时,屋面地砖铺贴到圆弧的结束处,在地砖与圆弧的交界处设置凹槽,槽内填塞密封胶。

5.2面层效果图:。

屋面雨水管布置

屋面雨水管布置

屋面雨水管布置【篇一:雨水管设计】具体计算公式为:天沟计算:q=1/k*a*100r*sqrti/(n+sqrtr)r=a/(2h+w)w=a*(s1+s2/r)/3600其中:sqrt表示开平方根q--天沟排水量(立方米/秒)k--安全系数(一般取1.5)a--排水有效面积(平方米)i--排水坡度n--粗糙系数(一般取0.2)h--天沟积水深度w--降水量(立方米)a--采用的降雨强度(立方米/小时)s1--屋面投影面积(平方米)s2--流过雨水的外墙面积(平方米)r--风速系数(一般取2)落水管的计算:q=c*a*sqrt(2gh)s=q/(a*3600)n=s/s其中:q--落水管排水量(立方米/秒)c--流量系数(一般取0.6)a--落水管有截面积(平方米)g--重力加速度(9.8米/平方秒)h--天沟积水深度(米)s--每根落水管的屋面汇水面积(平方米)ia--降雨强度(立方米/小时)n--落水管数量s--屋面受水面积(平方米)当然也可根据落水管径和降水强度直接查表知落水管的布置,详参给排水规范目录摘要 (Ⅰ)abstract ................................................ Ⅱ ii1 建筑设计 (1)1.1 建筑平面设计 (1)1.2 建筑立面设计 (4)1.3 建筑平面设计 (6)2 结构方案设计说明 (7)2.1 构件截面尺寸及材料选择 (7)2.2 结构体系抗震防火要求 (7)3.荷载统计 (9)3.1恒荷载统计 (9)3.2活荷载统计 (9)3.3整个厂房部分作用的荷载 (12)4.各种荷载作用下的内力分析 (16)4.1手算内力标准值 (16)4.2电算内力标准值 (21)5.门式刚架计算和选型 (24)5.1 截面选型 ............................................ 24 iii5.2 刚架梁验算 (27)5.3 刚架柱验算 (28)5.4 位移验算 (32)6.檩条设计和计算 (35)6.1设计说明 (35)6.2荷载计算 (35)6.3内力计算 (36)6.4截面选型及计算 (37)7.墙梁设计和计算 (41)7.1 荷载计算 (41)7.2内力分析 (42)7.3 截面选型和验算 (42)7.4 拉条计算 (49)8 支撑设计 (50)8.1屋面横向水平支撑设计 (50)8.2 柱间支撑设计 ........................................ 53 iv9 屋面板设计和计算 (58)9.1内力及截面验算 (58)9.2 强度验算 (61)9.3 刚度验算 (61)10 吊车梁的设计 (63)10.1 吊车梁的设计 (63)11 节点设计 (71)11.1 柱脚设计 (71)11.2 梁柱节点设计 (73)11.3 牛腿 (79)11.4 抗风柱的计算 (81)12 基础设计计算 (84)12.1 基础设计资料 (84)12.2 基础底面尺寸设计 (84)13全文总结 (91)14参考文献 ........................................... 57 v【篇二:屋面落水管计算】屋面落水管计算屋面落水管的布置与屋面集水面积大小、每小时最大降雨量、排水管管径等因素有关。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

雨水管的布置
城市道路的雨水管线应平行于道路的中心线或规划红线。

雨水干管一般设置在街道中间或一侧,并宜设在快车道以外,当道路红线宽度大于60M时,可考虑沿街道两侧作双线布置。

由于雨水管道施工及检修对道路交通干扰很大,因此,雨水干管应尽可能不布置在主要交通干道的行车道下,而宜直接埋设在绿带或较宽的人行道下,并注意与行道树、杆柱、侧石等保待一定的横向距离。

此外,雨水管线还应尽可能避免或减少与河流、铁路、以及其它城市地下管线的交叉,避免造成施工困难;必须交叉时,应尽量正交,并保证相互之间有一定的竖向间隙。

雨水管与其它管线发生平交时其它管线一般可用倒虹管的办法。

如雨水管和污水管相交,一般将污水管用倒虹管穿过雨水管的下方。

如果污水管的管径较小,也可在交汇外加建窨井,将污水管改用生铁管穿越而过。

当雨水管与给水管相交时,可以把给水管向上做成弯头,用铁管穿过雨水窨井。

由于雨水在管道内是靠本身重力而流动的,所以雨水管道应由上游向下游倾斜。

雨水管的纵断面设计应尽量与街道地形相适应,即管道纵坡尽可能与街道纵坡取得一致。

这样,不致使管道埋设过深,可节省土方量。

因此在城市道路纵断面设计时,应考虑雨水的排除问题,为排除雨水创造条件。

另外,路面上汇集的雨水往往带有尘土、沙、煤屑等物,易于在管道内沉淀,因此要求管道内雨水宜有较高的流速,以防止或减少沉淀,其设计流速常采用自清流速,一般为0.75米/秒,这就要求而水管的最小纵坡不得太小,一般不小于0.3%。

为了满足管中雨水流速不超过管壁受力安全的要求,对雨水管的最大纵坡也要加以控制,通常道路纵坡大于4%时,为了不使雨水管纵坡过大,需分段设置跌水井。

管道的埋设深度,对整个管道系统的造价和施工影响很大,管道越深则造价越高,施工越困难,所以管道埋深不宜过大。

管道最大允许埋深,根据技术经济指标及施工方法决定,一般在干燥土壤中,管道最大埋深不超过7~8M,地下水位较高,可能产生流沙的地区不超过4~5M。

雨水管的最小埋深等于管直径与管道上面的最小覆土深度之和,最小覆土深度,一般根据而水管可能承受的外部荷载、管材强度,当地冻深以及临街建筑内排水支管的连接要求坡度等,结合实际经验确定。

在车行道下,管顶最小覆土深度一般不小于0.7M。

在管道保证不受外部荷载损坏时,最小覆土深度可适当减小。

至于北方冰冻地区,则要依靠防冻要求来确
定覆土深度。

不同直径的管子在检查井内衔接时,应使上下游管段的管顶等高,称为管顶平接,这样可以避免在上游形成回水。

各种管线在道路下的埋深,合理安排好各管线平面位置后还应合理控制各管线高程。

一般来说,从上至下管线顺序依次为电力管(沟)、电讯管(沟)、煤气管、给水管、雨水管、污水管。

电力、电讯一般设置管沟。

根据各自管线的技术要求及本地区的气候、水文特点,管线埋设一般如下:
雨水管道:不小于1m;污水管道:不小于2m;
给水管道:
DN150~DN200 0.8m~1.0m
DN200~DN300 1.0m~1.5m
DN400~DN500 1.5m~2.0m
DN600~DN1200 2.0m~2.5m
各种管线的优先原则
①、压力管(自来水、煤气)避让重力管(雨、污水管),压力管上方覆土不够时,可从下方绕行。

②、同类小管径避让大管径。

③、支管避让干管。

④、软管(电力线、通讯线)避让压力管(自来水、煤气管)。

⑤、管道相互交叉时,其相互之间的垂直净距离不小于0.15m。

个别管线如电力管沟与其他管线最小垂直距离为0.5m。

给水排水管线距离的平面及立面距离
①、给水管道与建筑物、铁路和其它管道的水平净距,应根据建筑物基础的结构、路面种类、卫生安全、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定,一般不得小于(左页)下表中的规定:
②、给水管应设在污水管上方,且不应有接口重叠;当给水管道敷设在下方时,应采用钢管或钢套管,套管伸出交叉管的长度每边不得小于3m,套管两端采用防水材料封闭。

给水管道相互交叉时,其净距不应小于0.15m。

当给水管与污水管平行设置时,管外壁净距不应小于1.5m。

管道穿越河流时,可采用管桥或河底穿越等形式。

污水管网的规划设计方案包括哪些内容:
设计原则
(1)充分利用地形,尽量沿区域标高较低街区设置,以保证次级管能顺利接入。

(2)排水管网布置应最大限度避免造成较大建、构筑物和管线的拆迁,以及在施工过程中对交通的影响。

在街道上布置的优先顺序为:人行道→慢车道→车行道。

过街管尽量集中设置。

(3)建成区域的排水管网布置要有一定的密度和足够的断面,方便下阶段支管接入的改造。

(4)控规对排水管线的单双侧设置基本是按路幅宽度和交通状况、支管接入状况等确定。

根据规划要求,路幅宽度>32m为双侧布置;路幅宽度≤32m为单侧布置。

(5)规划区域的排水管网应充分适应城市发展的需要,避免重复建设和再次改建;主干管尽量沿规划区域将保留的原有城市道路布置,以保证能尽早实施,尽早投入使用。

(6)排水管线应有一定的埋设深度,以保证次级排水管及排水支管能顺利地接入。
