排水雨水管网设计计算说明书
管网设计说明书

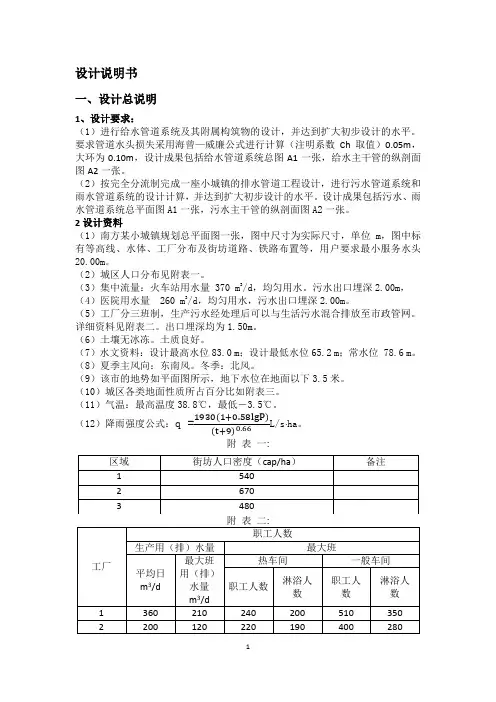

设计说明书一、设计总说明1、设计要求：（1）进行给水管道系统及其附属构筑物的设计，并达到扩大初步设计的水平。
要求管道水头损失采用海曾—威廉公式进行计算（注明系数Ch 取值）0.05m ，大环为0.10m ，设计成果包括给水管道系统总图A1一张，给水主干管的纵剖面图A2一张。
（2）按完全分流制完成一座小城镇的排水管道工程设计，进行污水管道系统和雨水管道系统的设计计算，并达到扩大初步设计的水平。
设计成果包括污水、雨水管道系统总平面图A1一张，污水主干管的纵剖面图A2一张。
2设计资料（1）南方某小城镇规划总平面图一张，图中尺寸为实际尺寸，单位m ，图中标有等高线、水体、工厂分布及街坊道路、铁路布置等，用户要求最小服务水头20.00m 。
（2）城区人口分布见附表一。
（3）集中流量：火车站用水量 370 m 3/d ，均匀用水。
污水出口埋深2.00m ， （4）医院用水量 260 m 3/d ，均匀用水，污水出口埋深2.00m 。
（5）工厂分三班制，生产污水经处理后可以与生活污水混合排放至市政管网。
详细资料见附表二。
出口埋深均为1.50m 。
（6）土壤无冰冻。
土质良好。
（7）水文资料：设计最高水位83.0 m ；设计最低水位65.2 m ；常水位 78.6 m 。
（8）夏季主风向：东南风。
冬季：北风。
（9）该市的地势如平面图所示，地下水位在地面以下3.5米。
（10）城区各类地面性质所占百分比如附表三。
（11）气温：最高温度38.8℃，最低－3.5℃。
（12）降雨强度公式：q =1930(1+0.58lgP)(t+9)0.66L/s ha 。
附 表 一:本次给排水管网设计的地区是南方某小城镇，该地区自北向南倾斜，地形比较平坦，城区中部处有一条铁路将城区分为南北两个区域，城区南部有一条自西向东流动的河流，城区分为三个区域，设计人口约为12.2万人，用户要求的最小服务水头为20.00m。
此外，一区有2个工厂和1个火车站，二区有1个工厂，三区有1个医院和1个公园。
雨水管网设计说明
雨水管网设计说明关键信息项：1、设计标准2、管材选择3、管径确定4、检查井设置5、雨水口布置6、管道坡度7、排放出口8、施工要求9、维护管理11 设计标准本次雨水管网设计遵循以下标准：111 降雨量计算采用当地暴雨强度公式，根据规划区域的性质、面积和汇水特点，确定设计重现期和降雨历时。
112 雨水流量计算公式为 Q ＝ψ×q×F，其中ψ 为径流系数，q 为设计暴雨强度，F 为汇水面积。
113 设计应满足区域内雨水排放要求，确保在设计重现期内不发生内涝。
12 管材选择121 考虑到管材的强度、耐久性、密封性和经济性等因素，本次设计选用以下管材：钢筋混凝土管：适用于管径较大、埋深较深的管道，具有较高的强度和承载能力。
高密度聚乙烯（HDPE）管：适用于管径较小、施工条件复杂的区域，具有重量轻、耐腐蚀、安装方便等优点。
122 管材的质量应符合国家相关标准和规范的要求，具备相应的检测报告和合格证书。
13 管径确定131 根据雨水流量计算结果，结合管道敷设坡度和充满度要求，合理确定管径。
132 管径的选择应考虑远期发展需求，适当预留一定的余量。
133 对于重要路段和汇水面积较大的区域，管径应适当加大，以提高排水能力。
14 检查井设置141 检查井的设置应根据管道走向、管径变化、转弯、分支等情况合理布置。
142 检查井间距一般不宜大于 40 米，在管道交汇处、转弯处应增设检查井。
143 检查井采用砖砌或混凝土结构，井内设置爬梯，井盖应具备防盗、防坠落功能。
15 雨水口布置151 雨水口应布置在道路两侧的低洼处，间距一般为 25 50 米。
152 雨水口形式可采用平箅式、立箅式或联合式，根据道路类型和排水要求选择。
153 雨水口连接管管径不宜小于 300 毫米，坡度不小于 1%。
16 管道坡度161 管道坡度应根据管径大小、管材材质和地面坡度等因素确定，一般不小于 03%。
162 在满足排水要求的前提下，尽量减小管道坡度，以降低工程造价。
给水排水管网初步设计书
湖北工程学院给排水管网设计书初步设计康晨2014-11-15目录第一部分原始资料1.2 资料分析 (2)第二部分给水设计1 水厂和水源选址 (4)2 给水管网定线说明 (4)2.1本给水管网图纸特别说明 (4)3 基础数据计算说明 (4)4 清水池的计算 (5)5 给水管网平差计算 (6)6 给水管网的设计水泵扬程 (10)7 给水管网的消防校核 (10)8 给水管网的事故校核 (10)第三部分污水设计1 污水厂的选址和排入污水管网的水质要求说明 (15)2 污水管道排布敷设说明 (15)3 本污水管网的特别说明 (16)4 基础数据计算 (16)5.污水管网的设计流量计算表说明 (17)第四部分雨水设计1 管道敷设说明 (19)2 本雨水设计特别说明 (19)3 雨水管网基础计算 (20)4 雨水管网计算表及内容说明 (21)第五部分附表 (22)第六部分设计总结 (24)一、设计原始资料（1）城区平面图1张（电子版）（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1表2 居住区用水量百分数（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2①河流历史最高洪水位为90m，97%保证率的枯水位为80m；常水位为85m。
最大流量为3500m3/s，97%保证率的枯水期流量为120m3/s，多年平均流量为680m3/s。
流速为1.5~5.2m/s。
最低水位时河宽64m。
河水水温最高为30℃，最低为2℃。
②设计暴雨强度公式为：2154（1+0.55lgP）（t+8）0.68t=t1+mt2m=2 t1=10min1.2资料分析本管网设计的地点是广东省某大城市的一个城区，设计人口为15万人。
给水排水管网课程设计说明书及计算书

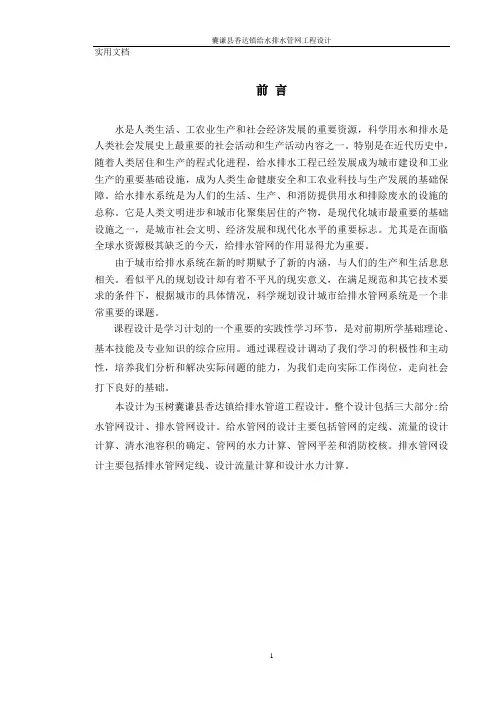

前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
排水管网设计说明书

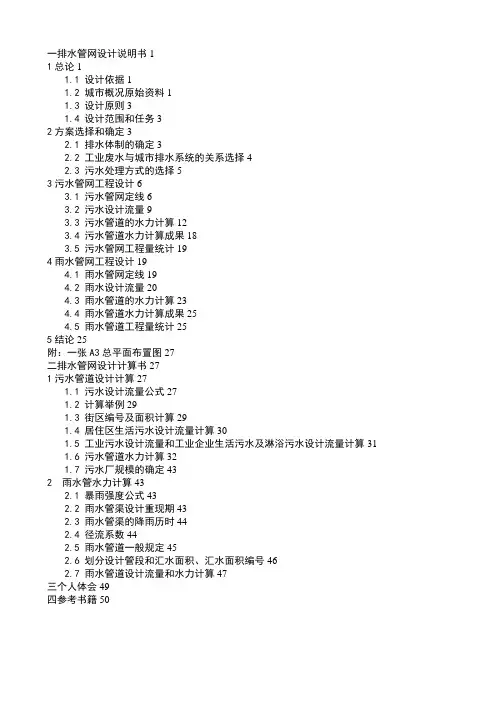

一排水管网设计说明书11总论11.1 设计依据11.2 城市概况原始资料11.3 设计原则31.4 设计范围和任务32方案选择和确定32.1 排水体制的确定32.2 工业废水与城市排水系统的关系选择42.3 污水处理方式的选择53污水管网工程设计63.1 污水管网定线63.2 污水设计流量93.3 污水管道的水力计算123.4 污水管道水力计算成果183.5 污水管网工程量统计194雨水管网工程设计194.1 雨水管网定线194.2 雨水设计流量204.3 雨水管道的水力计算234.4 雨水管道水力计算成果254.5 雨水管道工程量统计255结论25附：一张A3总平面布置图27二排水管网设计计算书271污水管道设计计算271.1 污水设计流量公式271.2 计算举例291.3 街区编号及面积计算291.4 居住区生活污水设计流量计算301.5 工业污水设计流量和工业企业生活污水及淋浴污水设计流量计算311.6 污水管道水力计算321.7 污水厂规模的确定432 雨水管水力计算432.1 暴雨强度公式432.2 雨水管渠设计重现期432.3 雨水管渠的降雨历时442.4 径流系数442.5 雨水管道一般规定452.6 划分设计管段和汇水面积、汇水面积编号462.7 雨水管道设计流量和水力计算47三个人体会49四参考书籍50一排水管网设计说明书1总论1.1设计依据1.1.1主要规范(1)《城市排水工程规划规范》(GB50318-2000)，国家质量技术监督局、建设部(2)《室外排水设计规范》(GB50014-2006)，国家计委、建设部(3)《泵站设计规范》(GB/T50265-97)，国家质量技术监督局、建设部1.1.2主要标准(1)《污水综合排放标准》(GB8978-1996)(2)《污水排入城市下水道水质标准》(CJ3082-1999)1.1.3参考书籍(1)《水泵机水泵站》（第四版）(1998年）中国建筑工业出版社姜乃昌主编(2)《给水排水设计手册(1、5)》（第二版）(2000年) 中国建筑工业出版社(3)《给水排水工程快速设计手册(2、5)》（第一版）(1996年) 中国建筑工业出版社(4)《全国通用给水排水标准图集(S1、S2)》(1996年) 中国建筑标准设计研究所(5)《水工业工程设计手册水工业工程设备》（第一版）(2000年)聂梅生主编(6)《排水工程》（上册，第四版）(1999年) 中国建筑工业出版社孙慧修主编1.2城市概况原始资料(1)城市（包括工业区）总平面图一张，比例为1：10000，等高线间距1m。
给水排水管道系统 雨水管网设计与计算
二、雨量管渠设计流量的确定(续1）
极限强度法
从流域上最远一点的雨水流至出口断面的时间称
为流域的集流时间或集水时间
F
t3
极限强度法，即承认降雨强度 D
随降雨历时的增长而减小的规律性，
t2
同时认为汇水面积的增长与降雨历 时呈正比，而且汇水面积的增长速
B t1
度更快，因此只有当降雨历时等于 集流时间时，全部面积参与径流， 产生最大径流量
式中： q——设计暴雨强度，L/s.公顷； P——设计重现期，年； t——降雨历时，min；
A1,c,b,n——地方参数，根据统计方法进行确定。
二、雨量管渠设计流量的确定
雨水管渠设计流量计算公式
Q qF
式中：Q——雨水设计流量，L/s； Ψ——径流系数，其数值小于1； F——汇水面积，公顷； q——设计暴雨强度，L/s.公顷。
雨量分析的要素
• 降雨面积：指降雨所笼罩的面积 • 汇水面积：指雨水管渠汇集雨水的面积
• 降雨的频率：是指等于或大于某值的暴雨强度出现的 次数m与观测资料总项数n之比的百分数
• 降雨的重现期：是指等于或大于某值的暴雨强度出现 一次的时间间隔
一、雨量分析与暴雨强度公式(续1)
暴雨强度公式
q 167 A1 (1 c lg P) (t b) n
三、雨量管渠系统的设计和计算(续4)
雨水管渠系统设计计算举例
已知某居住区平面图.地形西高东低,东面有一自南向 北流的河流,河流常年洪水位14m,常水位12m.该市的 暴雨强度公式给定. 要求布置雨水管道并进行干管的水力计算.
三、雨量管渠系统的设计和计算(续5)
立体交叉道路排水
设计时 注意问题
尽量缩小汇水面积,以减少设计流量 注意地下水的排除 排水设计标准高于一般道路 雨水口布设的位置要便于拦截径流
排水管网课程设计说明书计算书
