专业学生姓名班级设计题目某县市政给排水管网设计设计资料1.设计为某县市政给排水管网设计。

2.城市总体规划图一张，比例为1：2000，该市地形较为平坦，东部较高，西部较低。

城市西侧有一条自北向南的河流经过。

市区没有较明显的分界线，有三家较大的工厂。

3.城区的人口密度为450人/ hm2，综合用水量标准根据城市所在区域特点查阅规范确定。

4.工厂的用排水情况见下表工厂用水量表工厂名称最大供水量（m3/h）平均供水量（m3/h）最大排水量（m3/h）平均排水量（m3/h）备注甲850 750 650 600 排水无害乙720 600 500 450 排水无害丙640 480 360 300 排水无害5.甲、乙、丙三个工厂人数分别为：350人，300人，280人。

6.学校由小学、中学、职业教育学院等组成，学校总在校生20000人。

7.政府机关日常工作人员800人。

8.医院的床位数为360床，医院工作人员有200人。

9. 商业日人流量为10000人/日。

10. 气象资料：该地区年平均气温20º，夏季最高气温36º，冬季最低气温-12º，冻土深度0.7米。

夏季主导风向为西南风，冬季主导风向为东北风。

11.水文资料：该地区年降雨量636毫米，最大月降水量159毫米，其中1964年年最大降水达到1185毫米。

河流的常年平均水位为13.26米，最高水位14.23米。

最大暴雨强度公式根据城市所在区域查手册确定。

12. 电力资料：该城市用电由城市电网统一供给，能够满足用电需要13. 设计主要参考资料：《给水管网系统理论与分析》；《给水排水数据手册》；《室外给水设计规范》；《室外排水设计规范》；《给水排水管网系统教材》；《建筑制图标准等技术资料》。

14.其他资料：城市的地质条件为：上层0.5米的耕地土质，下面是3.3米的亚粘土和5.7米的细沙,再下是石灰岩。

城市建筑物要求的最小服务水头为28米。

管网设计说明书

设计说明书一、设计总说明1、设计要求：（1）进行给水管道系统及其附属构筑物的设计，并达到扩大初步设计的水平。

要求管道水头损失采用海曾—威廉公式进行计算（注明系数Ch 取值）0.05m ，大环为0.10m ，设计成果包括给水管道系统总图A1一张，给水主干管的纵剖面图A2一张。

（2）按完全分流制完成一座小城镇的排水管道工程设计，进行污水管道系统和雨水管道系统的设计计算，并达到扩大初步设计的水平。

设计成果包括污水、雨水管道系统总平面图A1一张，污水主干管的纵剖面图A2一张。

2设计资料（1）南方某小城镇规划总平面图一张，图中尺寸为实际尺寸，单位m ，图中标有等高线、水体、工厂分布及街坊道路、铁路布置等，用户要求最小服务水头20.00m 。

（2）城区人口分布见附表一。

（3）集中流量：火车站用水量 370 m 3/d ，均匀用水。

污水出口埋深2.00m ，（4）医院用水量 260 m 3/d ，均匀用水，污水出口埋深2.00m 。

（5）工厂分三班制，生产污水经处理后可以与生活污水混合排放至市政管网。

详细资料见附表二。

出口埋深均为1.50m 。

（6）土壤无冰冻。

土质良好。

（7）水文资料：设计最高水位83.0 m ；设计最低水位65.2 m ；常水位 78.6 m 。

（8）夏季主风向：东南风。

冬季：北风。

（9）该市的地势如平面图所示，地下水位在地面以下3.5米。

（10）城区各类地面性质所占百分比如附表三。

（11）气温：最高温度38.8℃，最低－3.5℃。

（12）降雨强度公式：q =1930(1+0.58lgP)(t+9)0.66L/s ha 。

附表一:本次给排水管网设计的地区是南方某小城镇，该地区自北向南倾斜，地形比较平坦，城区中部处有一条铁路将城区分为南北两个区域，城区南部有一条自西向东流动的河流，城区分为三个区域，设计人口约为12.2万人，用户要求的最小服务水头为20.00m。

此外，一区有2个工厂和1个火车站，二区有1个工厂，三区有1个医院和1个公园。

(完整)建筑给排水课程设计说明书

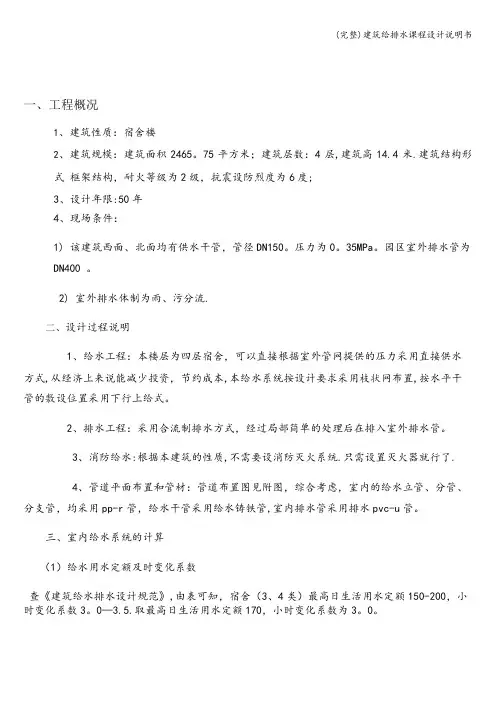

一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。

75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。

压力为0。

35MPa。

园区室外排水管为DN400 。

2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。

2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。

3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。

三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。

0—3.5.取最高日生活用水定额170，小时变化系数为3。

0。

（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。

96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。
