给排水设计说明书

给排水设计说明书

前言1、该设计为长春市鸿运星城小区[1号]商住楼给排水设计,住宅类型:类;楼房层数:五层。

2、该方案为室内给排水设计方案,满足室内用水和室内的排水。

3、给水管道地上部分采用PPR塑料管,地下部分采用镀锌钢管。

其布置要求是:满足最佳水力条件;便于维护管理;保护管道不受损伤;满足经济、美观的要求。

4、排水管道地上部分采用PVC塑料管,地下部分采用铸铁管。

其布置要求是:形成最优水力条件;便于维护管理;保证使用安全;经济美观要求;无特殊要求的排水系统,在力求短直配管基础上应尽量将管道设置于不明显墙、梁、柱间交角处;管道穿过墙基础时,必须预留孔洞,预留孔洞位置尺寸应按规范要求实施,并在必要时设套管防护。

5、本建筑以城市给水管网为水源,给水管接自南侧道路,污水需经化粪池处理后排放至北侧道路污水管道。

6、关键词:住宅给水排水设计目录第1章概述 (3)1.1 设计任务 (3)1.2 原始资料 (3)第2章建筑内部给水系统 (4)2.1 给水方式的选择 (4)2.2 给水管道的布置及管材的选取 (5)2.3 给水系统的计算 (5)第3章建筑内部排水系统 (9)3.1 排水系统的选择 (9)3.2 排水管道的布置及管材的选取 (9)3.3 排水系统的计算 (11)附录一、给水管路系统图 (13)二、给水管路水力计算表 (14)三、排水管路系统图 (18)四、排水管路水力计算表 (19)主要参考文献 (22)第一章概述1.1 设计任务设计题目:长春鸿运星城小区室内给水排水设计设计内容及要求1、设计方案方案力求:适用、安全、可靠、经济。

2、图纸要求一层平面图、标准层平面图、给水系统图、排水系统图各1张。

图纸尺寸为标准二号图或标准二号图一次加长。

图纸标注:相应的管道尺寸、标高、坡度、定位尺寸、引用的图集号等。

设计说明:如流量、水压、管材、阀门、防腐、图例、施工要求等。

3、设计计算书用统一的16开专用纸书写。

包括:设计题目、目录、设计原始资料、方案确定、绘制草图、流量计算、水力计算等。

给排水设计说明书_secret

给排水设计说明书_secret

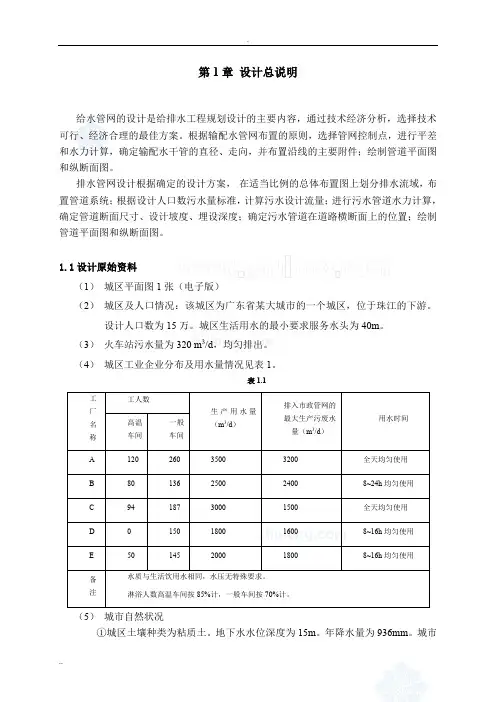

第1章 设计总说明给水管网的设计是给排水工程规划设计的主要内容,通过技术经济分析,选择技术可行、经济合理的最佳方案。

根据输配水管网布置的原则,选择管网控制点,进行平差和水力计算,确定输配水干管的直径、走向,并布置沿线的主要附件;绘制管道平面图和纵断面图。

排水管网设计根据确定的设计方案, 在适当比例的总体布置图上划分排水流域,布置管道系统;根据设计人口数污水量标准,计算污水设计流量;进行污水管道水力计算,确定管道断面尺寸、设计坡度、埋设深度;确定污水管道在道路横断面上的位置;绘制管道平面图和纵断面图。

1.1设计原始资料(1) 城区平面图1张(电子版)(2) 城区及人口情况:该城区为广东省某大城市的一个城区,位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m 。

(3) 火车站污水量为320 m 3/d ,均匀排出。

(4) 城区工业企业分布及用水量情况见表1。

表1.11600 (5) 城市自然状况①城区土壤种类为粘质土。

地下水水位深度为15m 。

年降水量为936mm 。

城市最高温度为42℃,最低温度为0.5℃,年平均温度为20.4℃。

夏季主导风向为南风,冬季主导风向为北风和东北风。

②城区中各类地面与屋面的比例(%)见表2。

表1.292.3m。

最大流量为3500m3/s,97%保证率的枯水期流量为120m3/s,多年平均流量为680m3/s。

流速为1.5~5.2m/s。

最低水位时河宽64m。

河水水温最高为30℃,最低为2℃。

②设计暴雨强度公式为:2154(1+0.55lgP)(t+8)0.681.2 分析设计资料本给排水管网规划的城市是广东省某大城市的一个城区,设计人口为15万人。

城区生活用水的最小要求服务水头为40m。

根据该城区的平面图,可知该城区自北向南倾斜,即北高南低,地形比较平坦,而且没有太大的起伏变化。

中部一条铁路把该城区分成两个区。

城区的街区分布北面比南面的面积小。

给排水设计说明

给排水设计说明

给排水设计说明1.0 系统设计说明室内水支管采用PP-R给水管,公称压力本工程设计内容包括室内给水系统、消为PN1.6MPa,热熔连接。

火栓系统、自动喷淋系统、灭火器、排水系室内外给水立管采用内衬不锈钢复合钢管,统等。

公称压力为PN1.6MPa,用卡箍连接。

1.1 给水系统 3.2 消防管道本工程给水系统一直四层采用市政给水室内所有消防管道采用热镀锌钢管,大直接供给,下行上给供水方式;四层以上采于或等于DN100采用卡箍连接,其余用丝用二次供水供给,上行下给供水方式。

扣连接。

1.2 消火栓系统 3.3 室内排水管、雨水管立管采用硬聚氯乙本工程室内消火栓用水量为12L/S,室外烯螺旋排水管,排水横管采用UPVC硬聚氯的为15L/S,按两股水柱可达到室内任何位乙烯排水管,承插粘接剂连接,室外排水管置考虑布置,消防水泵房设于二期地下室,采用双壁波纹排水管,潜污泵排水管采用镀室外设水泵接合器两个,室外消火栓一个,锌钢管,用丝扣连接。

二期高层屋顶设一个12t消防水箱,高度满3.4给水管、消防管安装完毕后须进行水压足消防要求,消火栓的型号为04S202-8-甲试验,给水管工作压力为0.9MPa,消防管型,规格700mm*1000mm*240mm,内配工作压力为0.95MPa,喷淋管工作压力为0.6 DN65*19水枪一只,DN65*25麻质水龙带MPa,试水按国家相关规范文件进行。

一条,DN65*消火栓一只,自救式消防卷盘3.5 排水管注水高度以一层楼的高度为标准一套。

在10分内不渗不漏为合格。

1.3 自动喷淋系统 4.0 管道安装本工程布置湿式自动喷淋系统,按中危4.1 管道布置除注明标高外,应根据施工工险级考虑,设计喷水强度为8L/(min*m?),地情况尽量沿墙、梁、柱直线铺设,以免影采用68?玻璃球喷头,最不利的水压为响其他工种管道的铺设及室内装修处理。

0.1Npa。

自动喷淋给水泵设于地下室,一用4.2 所有给排水管道穿梁、楼板等处需预留一备,自动切换,室外设水泵接合器2个,洞,安装单位必须配合土建单位施工,复核自动喷淋初期水取自二期高层屋顶消防水留洞位置及大小尺寸。

5层办公楼建筑给排水设计说明书

5层办公楼建筑给排水设计说明书

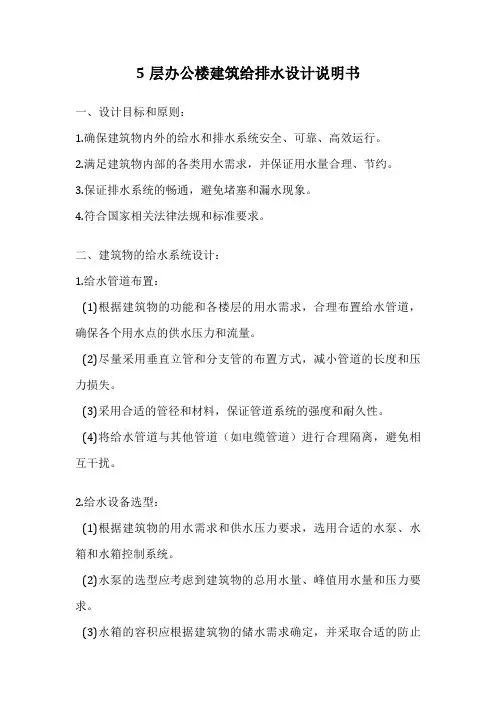

5层办公楼建筑给排水设计说明书一、设计目标和原则:1.确保建筑物内外的给水和排水系统安全、可靠、高效运行。

2.满足建筑物内部的各类用水需求,并保证用水量合理、节约。

3.保证排水系统的畅通,避免堵塞和漏水现象。

4.符合国家相关法律法规和标准要求。

二、建筑物的给水系统设计:1.给水管道布置:(1)根据建筑物的功能和各楼层的用水需求,合理布置给水管道,确保各个用水点的供水压力和流量。

(2)尽量采用垂直立管和分支管的布置方式,减小管道的长度和压力损失。

(3)采用合适的管径和材料,保证管道系统的强度和耐久性。

(4)将给水管道与其他管道(如电缆管道)进行合理隔离,避免相互干扰。

2.给水设备选型:(1)根据建筑物的用水需求和供水压力要求,选用合适的水泵、水箱和水箱控制系统。

(2)水泵的选型应考虑到建筑物的总用水量、峰值用水量和压力要求。

(3)水箱的容积应根据建筑物的储水需求确定,并采取合适的防止水质污染的措施。

三、建筑物的排水系统设计:1.排水管道布置:(1)根据建筑物的功能和各楼层的排水需求,合理布置排水管道,确保各个排水点的排水能力。

(2)采用合适的管径和坡度,保证排水管道的流速和自洁能力。

(3)将排水管道与其他管道(如电缆管道)进行合理隔离,避免相互干扰。

(4)设立合理的检查井和排气阀,方便排水系统的检修和排气。

2.排水设备选型:(1)根据建筑物的排水需求和流量要求,选用合适的污水泵、隔油池和排水阀。

(2)污水泵的选型应考虑到建筑物的总排水量、峰值排水量和扬程要求。

(3)隔油池的容积应根据建筑物的油水分离需求确定,并采取合适的防止污染的措施。

四、消防给排水系统设计:1.根据建筑物的消防需求,设计合适的消防给水系统和消防排水系统。

2.消防给水系统应满足建筑物内部各个消防栓和喷淋系统的供水压力和流量要求。

3.消防排水系统应保证消防栓和喷淋系统的排水能力,以及排水管道的防冻措施。

五、施工和验收要求:1.施工过程中应按照相关设计要求和标准进行施工,保证给排水系统的质量和安全。

给排水工程设计说明

给排水工程设计说明

给排水工程设计说明(一)管材、接口、保温及防腐给水塑料管(UPVC、PE、PP-H-R、PB等)外径≤110mm与金属管道连接时,应采用带金属嵌件的管件过渡,该管件一端与塑料管用热熔连接,另一端用丝扣与金属管连接。

各种管道应采用与该类管材相应的专用配件。

给排水各系统管材选用及其保温防腐见:管材选用一览表。

(二)系统说明及设计参数:(1)一般生活给水系统:一层采用市政直接供水,市政压力0.20MPa,二层及以上采用加压供水,供水压力0.40MPa。

(2)消防水池:室内外消火栓、自动喷水灭火系统及水幕系统合用,水池有效容积2574m3。

(3)室内外消火栓系统:采用消防水池-消火栓加压泵-稳压装置-消防水箱(与自动喷淋、水幕系统共用,有效容积18m3,设于2号建筑屋面)的临时高压供水系统。

消火栓系统加压泵:Q=60L/sH=0.80MPa,一用一备。

室内消火栓系统采用干式系统,入户供水管设电磁阀,在消火栓箱处设报警及直接开启电磁阀的手动按钮。

室内消火栓给水管道布置成环状管网,每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。

厂区内设环状消防管网,环网上设地上式室外消火栓,其间距不超过120m,保护半径不超过150m。

(4)自动喷水灭火系统:采用用消防水池-自动喷水灭火系统加压泵-稳压装置-消防水箱(与消火栓、水幕系统共用,有效容积18m3,设于2号建筑屋面)的临时高压供水系统。

主厂房净空高度8<~≦12m区域按非仓库类高大净空场所设计,设计喷水强度12L/min.m2,作用面积300m2,采用K=115喷头,系统设计流量80L/s,持续喷水时间1.0h;其他区域按中危险级Ⅱ级设置,设计喷水强度为8L/min.m2,作用面积160m2设置,设计流量30L/s,持续喷水时间1.0h。

皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量,设计水量约25L/S,持续喷水时间1.0h。

均为预作用式系统。

建筑给排水课程设计说明书

建筑给排水课程设计说明书

建筑给排水课程设计说明书1000字一、设计背景建筑给排水工程设计是指按照建筑物用途要求、规模和功能等要求,制定合理、安全、经济、美观的给排水系统,在建筑物内外进行给水、排水和处理污水的设备和管道布局,以保证建筑物各项功能的正常运行。

二、设计内容与要求1. 建筑物用途及规模本设计为一个普通商业综合体建筑,总建筑面积为10000平方米,建筑高度为4层,每层高度为4米,地下1层为地下车库和储藏室,无建筑面积。

2. 建筑物用水量商业综合体建筑用水主要包括生活用水、消防用水和工业用水。

生活用水主要包括饮用水、洗浴、洗涤、冲洗和绿化等,按照每人每天120L计算,加工业用水和消防用水,本次设计用水量为6000m³/d。

3. 水源及水质建筑用水源可采用公共自来水或地下水,由于人工挖井费用高昂并且存在环保问题,为方便管理,本设计选用自来水作为建筑用水源。

水质需满足《生活饮用水卫生标准》要求。

4. 污水排放及处理商业综合体建筑产生的污水主要包括生活污水和工业污水,需进行预处理后再最终排放到城市排水管网。

本设计污水预处理采用沉淀及生化处理,将初级沉淀后的污泥进行好氧和厌氧发酵,再进行离心分离和脱水处理达到无害化处理。

5. 建筑物内部给水系统设计(1)建筑物内部给水系统采用循环供水方式,并且采用分离式供水设计,用于提高水压和保证供水安全。

(2)支管、分接总管采用塑料管材,主干管采用钢筋混凝土管材。

(3)室内消防供水系统直接使用自来水供水,室外消防供水系统使用消防水池水源。

(4)建筑物内部水泵室指定在地下室。

6. 建筑物内部排水系统设计(1)建筑物内部排水系统采用重力排水和真空排水相结合的方式进行排水。

(2)室内排水采用PVC管材,室外排水采用钢筋混凝土管材。

(3)室内排水在5层水平管道与3层封管相连,最后排入主排水管。

(4)室外排水管道连接市政污水管道,污水经过预处理后再排放到城市排水管网。

三、项目专业特点本商业综合体建筑使用面积大、规模大、水量大,对于建筑的分隔、分区以及放置位置有着严格的要求。

给排水工程设计说明.doc

给排水工程设计说明.doc

给排水工程设计说明.doc 1:1. 设计背景1.1 项目概述1.2 设计目标2. 设计原则2.1 安全性原则2.2 环境友好原则2.3 经济性原则3. 基础设计要求3.1 用水量计算3.2 排水量计算3.3 排水系统设计3.4 供水系统设计4. 供水系统设计4.1 供水管道布置图4.2 消火栓布置图4.3 污水处理设备设计4.4 水源设备设计5. 排水系统设计5.1 排水管道布置图5.2 排水管径计算5.3 排水管材选用5.4 排水井设计6. 施工图纸要求6.1 图纸规范要求6.2 图纸组成要求6.3 图纸绘制要求7. 监理要求7.1 监理机构及人员要求7.2 施工过程监管要求7.3 设计变更审批要求8. 质量控制8.1 项目质量计划8.2 施工过程质量控制要求8.3 设备选用及验收要求附件:设计图纸、技术规范、工程量清单法律名词及注释:1. 建筑法律法规:指国家有关建筑领域的法律和法规,如《中华人民共和国城乡规划法》、《中华人民共和国建筑法》等。

2. 勘察设计合同:指勘察设计单位与建设单位签订的详细规定双方权益和义务的合同。

3. 工程质量:指工程建设过程中所达到的技术标准要求的水平,包括工程结构的稳定性、可靠性、耐久性等。

2:1. 设计背景1.1 项目概述1.2 设计目标2. 设计思路2.1 整体布局思路2.2 设备选型思路2.3 工程实施思路3. 设计详细内容3.1 供水系统设计3.1.1 供水管道设计3.1.2 水质处理设备设计3.1.3 消防水系统设计3.2 排水系统设计3.2.1 排水管道设计3.2.2 排污设备设计3.2.3 雨水排放系统设计4. 设计参数计算4.1 供水量计算4.2 排水量计算4.3 管道直径计算4.4 设备容量计算5. 工程施工图纸要求5.1 图纸规范要求5.2 图纸组成要求5.3 图纸绘制要求6. 建设要求6.1 建设标准要求6.2 施工工期要求6.3 施工质量要求7. 运行与维护7.1 运行管理要求7.2 维护保养要求7.3 故障处理要求附件:设计图纸、技术规范、工程量清单法律名词及注释:1. 建设部门:指依法组织和管理全国范围内房屋建筑、市政公用设施、特种设备、地震工作、地质灾害防治和城市基础设施等建设的行政管理部门。

给排水专业设计说明 .doc

给排水专业设计说明 .doc

给排水专业设计说明 .doc 范本1:设计说明书第一章项目背景1.1 项目概述1.2 项目目标1.3 项目范围第二章设计依据2.1 相关标准和规范2.2 相关法律法规2.3 技术要求第三章环境分析和设计条件3.1 环境分析3.2 设计条件第四章系统需求分析4.1 用水需求分析4.2 排水需求分析4.3 工程需求分析第五章设计方案5.1 概念设计5.2 结构设计5.3 管道设计5.4 设备选型5.5 施工工艺第六章工程图纸及说明6.1 平面布置图6.2 剖面图6.3 设备图纸6.4 管道图纸第七章施工计划7.1 施工工序7.2 施工时间安排7.3 施工人员配备第八章质量控制8.1 检验标准8.2 现场检查及测试8.3 问题解决和整改第九章安全措施9.1 安全评估9.2 安全培训9.3 安全设施第十章预算及物资配备10.1 费用预估10.2 物资采购计划10.3 物资配备统计第十一章进度控制11.1 施工进度计划11.2 进度监控11.3 延期分析第十二章质量验收及竣工报告12.1 施工验收12.2 竣工报告12.3 合同收款附件:1. 工程图纸2. 设计报告3. 安全评估报告4. 竣工报告注释:1. 标准和规范:包括国家标准、行业标准和相关技术规范。

2. 法律法规:涉及建设工程管理、环境保护和安全生产等方面的法律法规。

3. 技术要求:根据项目特点和工程需求确定的技术指标和要求。

范本2:设计说明书第一章项目背景1.1 项目概述1.2 项目目标1.3 项目范围第二章设计依据2.1 相关标准和规范2.2 相关法律法规2.3 技术要求第三章室内给排水系统设计3.1 用水需求分析3.2 排水需求分析3.3 管道布置设计3.4 设备选型和设置3.5 施工工艺和验收标准第四章室外排水系统设计4.1 雨水收集和排放设计4.2 污水处理和排放设计4.3 园林绿化和地面排水设计4.4 沉降槽和检查井设置4.5 施工工艺和验收标准第五章组织管理和施工计划5.1 设计组织体系和责任分工5.2 设计计划和资源配置5.3 设计进度控制和问题解决5.4 施工过程管理和协调第六章技术经济分析和预算控制6.1 设计方案评估和比选6.2 技术经济分析和预算编制6.3 费用控制和物资采购计划6.4 设计变更和费用调整第七章安全生产和卫生保护7.1 安全评估和防范措施7.2 施工现场安全管理7.3 职业卫生保护和环境保护7.4 事件应急处理和事故调查第八章设计验收和竣工报告8.1 设计方案评审和验收8.2 竣工报告编制和提交8.3 合同支付和质量保修8.4 项目总结和经验总结附件:1. 设计图纸2. 设计报告3. 施工工艺方案4. 安全评估报告注释:1. 标准和规范:采用国家标准、行业标准和相关技术规范进行设计。

建筑给排水课程设计计算说明书

建筑给排水课程设计计算说明书

设计计算阐明书一、设计方案概述1、生活给水系统根据有关设计原始资料,已知在大学城学员路有DN400mm旳市政给水干管,高峰用水时可保证最低水压为0.2Mpa。

根据校区给排水总体规划,F组团学生公寓生活用水采用分区供水,拟1~2层及架空层由市政管网直接供水,3~6层由水泵统一加压供水,均采用下行上给方式。

2、排水设计方案根据大学城总体规划,大学城污水集中到大学城污水处理厂处理达标后排放。

2#楼学生公寓旳污水可排入其东面旳校区污水干管,接管点高程为—4.5m(相对室内地面标高),根据当地环部门旳规定,生活污水排入下水道之前需通过化粪池预处理后排放,公寓北面绿化带有足够空地设化粪池。

排水系统采用合流制。

3、消防给水系统根据《建筑防火规范》,本建筑为其他类建筑(≥六层),设室内消火栓给水系统。

消火栓用水量为15L/s,每根竖管最小流量10L/s,每支水枪最小流量5L/s。

室内消火栓系统不分区,F组团学生公寓火灾前期10分钟用水量设于D区1#楼屋顶专用消防水箱内,校区统一设消防水池和消防泵,消防泵及管道均单独设置。

每个消火栓处设置直接启动消防水泵旳按钮。

每个消火栓口径为65mm单栓口,水枪喷嘴口径19mm,充实水柱为12mHO,采用衬胶水带,直径65mm,长度25mm。

消防泵2直接从消防水池吸水,火灾延续时间以2h计。

4、管道旳平面布置及管材建筑内给水排水及消防管道平面布置见CAD 图纸。

给水、排水立管靠墙壁设置,消防立管明装与楼道走廊。

给水横支管沿墙暗敷,消防、排水横支管设于楼层下天花板下。

给水管采用优质衬塑钢管,排水管采用塑料管,消防管镀锌钢管。

二、设计计算(一)、生活给水系统旳计算1给水用水定额及时变化系数查《建筑给水排水设计规范》(GB50015-2023)表3.1.10,学生宿舍学生旳最高日生活用水定额为80~130L,小时变化系数Kh 为3.0~2.5。

据本建筑物旳性质和室内卫生设备之完善程度,选用学生旳最高日生活用水定额为)(人d ./110L q d =,取用水时变化系数Kh=2.8,每日使用时间为24h 。

给排水设计说明范例

给排水设计说明范例

给排水设计说明范例一、项目背景:随着城市建设的快速发展和人民生活水平的提高,给排水系统在城市建设中的重要性越来越凸显出来。

给排水设计作为城市基础设施的重要组成部分,其合理性和科学性直接影响着城市的居民生活质量和城市形象。

因此,本文将为大家提供一份给排水设计说明的范例,旨在帮助设计人员更好地规划城市的给排水系统。

二、设计目标:1. 安全可靠:给排水系统设计要充分考虑到使用者的安全需求,确保给水水质符合卫生标准,排水系统能够正常运作。

2. 高效节能:给排水系统设计要尽可能减少用水量和能耗,采用节能技术和设备,提高系统的运行效率。

3. 环保可持续:给排水系统设计要符合环保要求,减少污染物的排放,最大限度地保护环境。

4. 适应性强:给排水系统设计要考虑到未来城市的发展需求,具备一定的扩展性,能够适应不同的城市规模和特点。

三、设计原则:1. 综合考虑:给排水系统设计要充分考虑到各种因素,如城市布局、土地利用、水资源状况等,进行综合分析和评估。

2. 科学合理:给排水系统设计要遵循相关的技术规范和标准,保证设计方案的科学性和合理性。

3. 绿色可持续:给排水系统设计要推广使用环保材料和节能设备,减少资源消耗和环境污染。

4. 风险评估:给排水系统设计要进行风险评估,识别潜在的风险和问题,并提出相应的应对措施。

5. 经济可行:给排水系统设计要充分考虑到经济效益,确保设计方案的可行性和可持续性。

四、设计内容:给排水系统的设计内容包括以下几个方面:1. 给水系统设计:根据城市的用水需求和供水条件,确定给水系统的规模和布局,选择合适的给水设备和管道材料。

2. 排水系统设计:考虑到城市的排水需求和排水条件,确定排水系统的规模和布局,设计合适的排水设备和管道。

3. 雨水利用系统设计:利用雨水资源,设计雨水收集系统和利用设备,实现雨水的集中利用和排放。

4. 污水处理系统设计:根据城市的污水排放要求和处理能力,设计污水处理设施和处理工艺,实现污水的有效处理和排放。

给排水设计方案说明(模板)

给排水设计方案说明(模板)

给排水设计方案说明(模板).pdf 模板一:给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。

1.2 设计目的设计目的的描述部份。

二、设计范围2.1 设计范围说明设计范围的详细说明部份。

2.2 设计标准设计标准的具体说明部份。

三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件:1. 示例图纸一2. 示例图纸二法律名词及注释:1. 法律名词一:相关解释说明。

2. 法律名词二:相关解释说明。

模板二:给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。

1.2 设计目的设计目的的详细说明部份。

二、设计范围2.1 设计范围说明设计范围的详细描述部份。

2.2 设计标准设计标准的具体说明部份。

三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件:1. 示例图纸一2. 示例图纸二法律名词及注释:1. 法律名词一:相关解释说明。

给排水设计说明(最全)

给排水设计说明(最全)

给排水设计说明1.设计依据(1)《建筑给水排水设计标准》GB50015-2019;(2)《建筑设计防火规范》GB50016-2014(2018版);(3)《消防给水及消火栓系统技术规范》GB50974-2014;(4)《建筑灭火器配置设计规范》GB50140-2005;(5)《室外给水设计标准》GB50013-2018;(6)《室外排水设计标准》GB50014-2021;(7)《民用建筑节水设计标准》GB50555-2010;(8)《建筑中水设计规范》GB50336-2018;(9)《云南省民用建筑节能设计标准》DBJ53/T-39-2011;(10)《建筑给排水及采暖工程施工质量验收规范》GB50242-2016;(11)《城镇给水排水技术规范》GB50788-2012;(12)《建筑与小区雨水控制及利用工程技术规范》GB50400-2016;(13)《自动喷水灭火系统设计规范》GB50084-2017;(14)《汽车库、修车库、停车场设计防火规范》GB50067-2014;(15)《气体灭火系统设计规范》GB50370-2005;(16)《消防设施通用规范》GB55036-2022;(17)《建筑给水排水与节水通用规范》GB55020-2021;(18)《建筑节能与可再生能源利用通用规范》GB55015-2021;(19)建筑专业提供的各种条件图;2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。

3.工程概况3.1工程名称:建设项目总承包项目;3.2建设地点:开发区;3.3设计内容:新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计,道路广场室外给排水管线和相应配套等设施的初步设计。

3.4总建筑面积:510844.88平方米;地上建筑面积:510844.88平方米;占地面积:54983.10平方米;3.5建筑设计使用年限类别:2类50年。

3.6屋面防水等级:综合楼、水泵房防水等级均为Ⅰ级;3.7抗震设防烈度:7度0.10g;3.8建筑物主要特征见下表:建筑物一览表建筑名称层数(层)建筑功能建筑基底面积(㎡)建筑面积(㎡)结构形式建筑定性建筑高度(m)耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路,由市政道路引出两路DN100给水管在场地内形成环状管网,水压为0.30MPa。

给排水设计说明书1

给排水设计说明书1

《建筑给水排水工程》课程设计说明书1.工程概况1.1设计任务本工程为一栋八层的住宅楼,包括地下室。

建筑面积:地下:480平方米,地上472.4平方米,建筑总高度27米,第一层6米,2至8层每层高3米,地下室层高4.8米。

地上八层,地下一层,地下一层为储藏间,地上八层为民用住宅。

设三单元,户型为两房两厅、三房两厅,一厨两卫。

卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。

要求设计该大楼给水排水工程,具体项目有:①室内给水工程,②室内排水工程, 室外雨水排水工程。

1.2建筑设计资料建筑设计资料包括建筑物各层平面图。

1.3城市给水排水资料1.该楼位城区内,地形平坦。

工程地质条件良好。

室外地面标高-0.30m。

2.该楼的四周距墙3米处有小区给水管,管径DN150mm,管中心标高为-1.30m,该处最小水压为0.45MPa。

3.热水由每户的家用热水器供给。

4.室内污废水合流排出,该楼的四周距墙6米处有小区污水管,管径为300mm,最小埋深1.5米。

2.生活给水系统2.1生活给水系统给水方式据调查了解当在夏天用水高峰时水压为400kpa,而待设计建筑为八层楼住宅,采用钢筋混凝土框架结构,层高为3m,室内外高差为0.3m,所以初定本建筑住宅采用直接供水的给水方式。

一层~八层由室外给水管网直接供水,采用...................下行上给的供水方式。

..........直接供水方式的优点:给水系统简单。

投资少,安装维修方便,充分利用室外管网水压,供水较为安全可靠。

2.2室内外管道材料、设备的选用及敷设安装方法的确定2.2.1室内外管道材料生活给水管采用塑料给水管;污水、废水排水管采用塑料排水管,雨水排水管使用PVC排水管。

2.2.2设备的选用及敷设安装方法1)管道系统中使用截止阀、闸阀、止回阀、式水表、水龙头、淋浴器、给水管道等。

2)给水管道在室内采用在地板层暗设敷设安装方法,在相应用水点设置短立管连接用水器具与给水横支管。

给排水工程设计方案说明书

给排水工程设计方案说明书

给排水工程设计方案一、说明书1.高层建筑给水方式1.1给水系统的竖向分区1、竖向分区的必要性当建筑物的高度很大时,如果给水只采用一个区供水,则下层的给水压力过大,将会产生下列弊端:(1)、水压过大,龙头开启时,水成射流喷溅,影响使用,水量也浪费;(2)、水压过大,水嘴放水时,往往产生水锤,由于压力波动,管道振动,产生噪音,引起管道松动漏水,甚至损坏;(3)、水压过大,水嘴、阀门等五金配件容易磨损,缩短使用年限,同时增加可维修工作量。

为了消除或减小上述弊端,高层建筑的高度达到某种程度时,就需要对其给水系统进行竖向分区。

2、竖向分区的依据竖向分区的高度一般以给水系统中最低卫生洁具处最大静水压力值为依据。

关于这个压力值,目前国内外尚无统一规定,应根据使用要求、管材质量、卫生洁具零件水压性能、维修管理条件,综合高层建筑层数合理安排。

住宅、旅馆、医院一般为300-350kpa,办公楼一般为350-450 kpa。

1.2式的种类高层建筑给水方式的基本特征是分区加压。

当高层建筑竖向分区之后,最重要的问题就是采取何种加压给水方式,从而确定经济合理、技术先进、供水安全可靠的给水系统。

高层建筑加压给水方式是高层建筑给水的核心。

根据当前国际高层建筑给水技术发展现状,高层建筑给水方式的比较见表1.1表1.1 高层建筑给水方式分区设置水箱和水泵,水泵集中布置1.3给水系统的组成建筑内给水系统由引入管,水表节点,给水管道,配水装置,用水设备和附件。

此外还包括地下贮水池、加压水泵及变频给水装置。

变频给水装置包括主工作泵、辅助工作泵、气压罐(自动补气式)、压力开关安全阀、控制柜和管道配件组成。

1.4设计参数及水量公寓最高日用水定额120-200L/(人×d),取q d=180L/(人×d);公寓人员小时变化系数为3.0-2.5,取K h=2.8;客房和工作人员工作时间为24h;由图纸可知第4层28个客房;5-15层每层29个房间,面积大的房间按每个房间3个人,由已知数据知工作人员总数为20人;商场与员工,每平方米活动室按每日5-8升,每层营业厅取1500平方米。

给排水设计说明书

给排水设计说明书

给排水设计说明书一、建筑设计依据:1、建筑平面图;2、《建筑给水排水设计规范》(GB50015-2003) 2009年版3、《建筑设计防火规范》(GB 50016-2006)二、建筑概况:1、本建筑为漳职院创业楼,6层教学,西侧每层一间公共男卫生间。

2、总建筑面积由图纸自己量出,室内地面±0.000m,室外-0.5000m。

3、建筑房间布置见建筑平面图;4、室外管网常年提供水压为0.30MPa;三、各建筑系统图设计说明1、给水系统:a、水源:由市政自来水为水源。

b、供水方式:直接由市政供水。

2、排水系统:室内排水系统采用雨污分流制,雨水直接接入雨水沟后排入市政雨水管网,污水废水经化粪池后排入市政污水管网。

2、消防系统:a、本建筑室内消火栓设计流量15L/s,每支水枪最小流量5L/s,每根立管最小流量10L/s,火灾延续时间3小时。

b、本建筑物的消防用水由市政给水。

c、消火拴箱内设置DN65消火拴,采用ZQ19水枪,麻织水带25m,栓口的安装高度1.100m。

四. 施工说明:1、本图中所注尺寸:标高以米计,管径,距离以毫米计,所注标高按室内地坪标高±0.000计算,排水管为管内底标高,给水管为管中心标高。

2.管材选用及连接:a、给水管:采用塑料管,粘接。

b、消防管道:DN100<100mm采用镀锌钢管,丝扣连接;DN>100mm采用镀锌钢管,沟槽式连接。

c、(3)排水管、雨水管、:采用塑料管,粘接。

3、阀门的安装位置与选择及附件a、给水阀门设置位置:给水管道从城镇给水管道的引入管段上设截止阀、水表、止回阀;给水干管上接出的支管起端设闸阀;各分支立管设闸阀;室内给水管道向住户、公用卫生间等接出的配水管起端设闸阀。

附件:卫生间采用铜防返溢地漏,清扫口采用铜制品清扫口表面与地面平。

4、卫生器具的压力要求:卫生器具给水配件承受的最大工作压力,不得大于0.6MPa,·区最低卫生器具配水点处的静水压不宜大于0.45MPa。

给排水设计说明书

给排水设计说明书

第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容,通过技术经济分析,选择技术可行、经济合理的最佳方案。

根据输配水管网布置的原则,选择管网控制点,进行平差和水力计算,确定输配水干管的直径、走向,并布置沿线的主要附件;绘制管道平面图和纵断面图。

排水管网设计根据确定的设计方案,在适当比例的总体布置图上划分排水流域,布置管道系统;根据设计人口数污水量标准,计算污水设计流量;进行污水管道水力计算,确定管道断面尺寸、设计坡度、埋设深度;确定污水管道在道路横断面上的位置;绘制管道平面图和纵断面图。

1.1设计原始资料(1)城区平面图1X(电子版)(2)城区及人口情况:该城区为XX省某大城市的一个城区,位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m。

(3)火车站污水量为320 m3/d,均匀排出。

(4)城区工业企业分布及用水量情况见表1。

表1.1工厂名称工人数生产用水量(m3/d)排入市政管网的最大生产污废水量(m3/d)用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同,水压无特殊要求。

淋浴人数高温车间按85%计,一般车间按70%计。

(5)城市自然状况①城区土壤种类为粘质土。

地下水水位深度为15m。

年降水量为936mm。

城市最高温度为42℃,最低温度为0.5℃,年平均温度为20.4℃。

夏季主导风向为南风,冬季主导风向为北风和东北风。

②城区中各类地面与屋面的比例(%)见表2。

表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2(6)水文资料①河流历史最高洪水位为98.4m,97%保证率的枯水位为86.5m;常水位为92.3m。

给排水设计说明书

给排水设计说明书

设计说明书1.室内给水系统1.1系统选择本设计是一幢四层职工宿舍楼,该住宅楼以城市给水管网为水源,市政给水管道从住宅楼的南面通过。

对于这样的底层住宅,市政给水管网的水压一般能满足整幢住宅楼的生活用水要求。

城市给水管网常年可提供的工作压力为0.2Mpa,约为20m水柱的高度。

而本设计楼层高14.4米,根据设计资料可供选择的供水方式如下:[1].方案一:市政给水管网直接给水方式由室外给水管网直接供水,是最简单、经济的给水方式。

适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。

[2].方案二:设水箱的给水方式设水箱的给水方式宜在室外给水管网供水压力周期性不足时采用。

低峰用水时,可利用室外给水管网水压直接供水并向水箱进水,水箱贮备水量;高峰用水时,室外管网水量不足,则由水箱向建筑给水系统供水。

优点:系统简单,供水可靠,维护方便,节省投资,节约资源,可充分利用给水管网的水压。

缺点:破坏了建筑的美观,会造成二次污染,增加建筑物的载荷。

[3].方案三:设水泵的给水方式设水泵的给水方式宜在室外给水管网的水压经常不足时采用。

为了充分利用室外管网压力,节省电能,当水泵与室外给水管网直接连接时,应设旁通管。

当室外给水管网压力足够大时,可自动开启旁通管的止回阀向建筑内供水。

优点:可充分利用市政给水管网的压力,屋顶不设置水箱,既不破坏建筑美观,又减小了占地面,而且减小了建筑物的荷重,与设置高位水箱相比节能。

缺点:不能满足消防贮水量,存在小流量和零流量的供水问题;变频泵价格较高。

一次性投资高,维护费用也高。

计算系统所需水压H=H1+ H2+H3+H4H1-引入管起点到最不利配水点位置高度所需要的静水压,kpaH2-引入管起点到最不利配水点的给水管路即计算管段的沿程与局部水力损失,kpa;H3-水流通过水表时的水头损失,kpa;H4-不利配水点需要的最低工作压力,kpaH1=11.8+0.5=12.3m=123kpaH2=20.14×1.30=26.18kpa(20.14为最不利环路沿程阻力,见设计计算书)H3=0kpa 供水有厂区提供,不需水表。

给排水毕业设计说明书

给排水毕业设计说明书

给排水毕业设计说明书给排水毕业设计说明书一、引言在建筑设计和施工过程中,给排水系统是一个至关重要的组成部分。

它负责处理建筑物内部的废水排放和供水,确保建筑物的正常运行和居住环境的卫生。

本文将详细介绍给排水毕业设计的内容和要求,以帮助学生们更好地完成这一重要任务。

二、设计目标1. 建筑物类型和用途:明确设计的建筑物类型和用途,例如住宅、商业建筑或公共设施。

不同类型的建筑物对给排水系统的需求有所不同,因此设计目标需要根据具体情况进行调整。

2. 环保和节能:在给排水系统的设计中,应注重环保和节能。

采用节水设备和技术,合理利用雨水资源,减少对自来水的依赖。

同时,考虑废水的处理和再利用,减少对环境的负面影响。

3. 安全和可靠:给排水系统的设计应符合国家相关标准和规范,确保系统的安全和可靠性。

避免漏水、堵塞等问题的出现,保证用户的生活和工作环境的舒适和健康。

三、设计内容1. 给水系统设计:给水系统是建筑物正常运行的基础。

根据建筑物的用途和需求,确定供水管道的布置和规格。

考虑到供水压力和流量的要求,选择合适的水泵和水箱进行配备。

同时,应考虑给水水质的保证,采取适当的净水和消毒措施。

2. 排水系统设计:排水系统是处理建筑物内部废水的关键。

根据建筑物的布局和功能,确定排水管道的布置和规格。

合理设置下水管道的坡度和截面积,以确保废水能够顺利排出。

同时,应选择合适的排水设备和阀门,防止臭气逆流和污水倒灌。

3. 雨水系统设计:雨水系统的设计是为了合理利用和排放雨水。

根据建筑物的屋面面积和降雨量,确定雨水的收集和排放方式。

可以采用雨水收集罐、雨水花园或雨水渗透系统等设备和技术,减少雨水对排水系统的负荷。

4. 废水处理设计:废水处理是给排水系统的重要环节。

根据废水的性质和用途,选择合适的处理方式。

可以采用物理、化学或生物处理技术,将废水处理成符合排放标准的水质。

同时,应考虑废水的再利用,以减少对自然资源的消耗。

四、设计方法1. 现场调研:在进行给排水系统设计之前,需要对建筑物的现场进行调研。

给排水设计说明书

给排水设计说明书

给排水设计说明书给排水设计说明书1.项目概述本文档是对给排水系统设计方案的详细说明,包括设计目标、设计范围和设计要求等内容。

2.设计目标2.1 来水压力和流量要求在设计水系统时,需要满足建筑物内所有出水点的合理供水需求,根据建筑物类型和使用人数确定来水压力和流量要求。

2.2 污水排放要求污水排放要满足相关法律法规的要求,并考虑到建筑物内各种排水设施的使用情况,合理布置排污管道,并采取相应的污水处理措施。

2.3 防水要求设计考虑建筑内外防水问题,确保其密封性和防水性能,防止地下室、地下管道等处出现渗漏和漏水现象。

3.设计范围3.1 给水系统设计3.1.1 基本水源供应设计设计确定建筑物的水源供应类型,如自来水、地下水或其他水资源,并预测未来的供水需求。

3.1.2 建筑内给水管道设计根据建筑物类型和用途,设计合理的给水管道布局,确定管道的材料、直径和斜度,并对管道进行合理支撑和固定,确保供水稳定。

3.1.3 出水设备和阀门选择根据建筑物内需要的出水设备,选择合适的水龙头、浴缸、洗手盆等,并合理安装和布置相应的阀门,以保证供水安全性和节水。

3.2 排水系统设计3.2.1 建筑物内污水排放管道设计设计合理的污水排放管道布局,根据各种排水设备的使用情况,确定管道的材料、直径和斜度,并确保排水畅通。

3.2.2 降雨排水系统设计根据降雨量和建筑物类型,设计合理的降雨排水系统,包括屋顶排水、地面排水和雨水收集利用等。

3.2.3 排水设备选择根据建筑物类型和使用需求,选择合适的排水设备和管道附件,并确保其符合相关标准和规范的要求。

4.设计要求4.1 设计标准和规范根据国家相关标准和规范,进行设计,并确保设计方案符合当地法律法规的要求。

4.2 管道和设备的规格根据设计要求和建筑物类型,确定管道和设备的规格,并确保其质量符合相关标准。

4.3 安全性和可靠性要求设计要考虑给排水系统的安全性和可靠性,确保其在使用过程中的稳定性和耐久性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

制冷机房设计说明书题目:制冷机房设计说明书所属系、部:建筑工程学院年级、专业:空调101姓名:游勇学号: 2指导教师:樊荔完成时间: 2012年11月15日目录1.设计任务 (2)1.1工程概况 (2)1.2设计依据 (2)1.3设计基础资料 (2)1.4设计参数 (2)1.5设计内容 (2)2.设计方案 (2)2.1.方案列举 (3)2.2.方案比较 (3)2.3.方案结论 (4)2.4.方案概述 (4)3.设计计算书 (5)3.1.室内给水系统计算 (5)3.2.室内排水系统计算 (6)3.3.热水计算 (9)3.4.建筑消防计算 (11)4.设计总结及心得 (13)1设计任务书1.1工程概况该设计对象是本市修建一幢宿舍,总共6层,总面积2310m2,每层设一个卫生间,卫生间设备见图纸。

水工程的设计任务是该建筑工程中的给水(含消防用水)、排水及热水供应单位工程项目。

1.2设计依据设计规范:《高层民用建筑防火规范》GB50045—2003;《建筑给排水设计规范》GBJ15--2003;《建筑给排水设计手册》2003版;《给排水标准图集》;建筑设计资料:包括底层建筑平面图;1.3设计基础资料该设计为宿舍给排水工程设计。

宿舍楼为框架结构,共6层,建筑一层层高为3.6m,标准层层高为3m,室内地坪比室外地坪高0.3m.。

详细情况见所提供的平面图纸。

城市给水排水管道现状:本建筑北侧(入口侧)为城市街道,有城市给水干管做为该建筑的水源,管径DN300,可提供的水压为200kPa,管顶埋深为-1.0m;建筑物南面为小区道路侧,有小区排水管道,管径DN300,管顶埋深为-2.0m。

1.4设计参数选用学生最高生活用水定额:q d=140m3/(人·d);最大小时生活用水量:Q h=10.08×2.8/24=1.176m3/h;最高日用水量:Q d=72×140/1000=10.08m3/d,;小时变化系数:k h=2.8;每间宿舍:m=6人;1.5设计内容要求设计建筑给排水工程,并和土建工程配套,具体包括:1.建筑生活给水系统的设计;2.建筑消防系统的设计;3.建筑排水系统的设计;4.建筑热水系统的设计;二.设计方案2.1方案列举根据《建筑给排水规范》GB50015-2003 3.3条规定,给水系统选择有如下:①应尽量利用城市市政给水管网的水压直接供水。

当市政给水管网水压、水量不足时,应设置贮水调节和加压装置;②卫生器具给水配件承受的最大工作压力,不得大于0.60MPa;③高层建筑生活给水系统应竖向分区,竖向分区应符合下列要求:各分区最低卫生器具配水点处静水压不宜大于0.45MPa,特殊情况下不宜大于0.55MPa;水压大于0.35MPa的入户管(或配水横管),宜设减压或调压设施;各分区最不利配水点的水压,应满足用水水压要求。

给水方式的列举:(1)直接给水:室外给水管网的水量、水压在一天内任何时间均能满足建筑物内部用水需求。

(2)设水箱给水:室外管网中水压降低而不能保证建筑物上层用水时,可设水箱给水。

(3)设水泵给水:室外给水压力大部分时间满足不了室内需求,且建筑物内部用水量较大较均匀时,可单设水泵增压。

(4)设置水泵和水箱联合给水:室外给水管网中压力低于或周期性低于建筑内部给水管网所需水压,而且建筑内部用水量又很不均匀时,宜采用水泵水箱联合给水。

(5)气压给水:不适用和用水量大和要求水压稳定的用水对象。

2.2方案的比较:给水方式优点缺点直接给水直接向低层给水。

由于室外管网压力低,不能向高层给水设水箱给水用水高峰期室外管网不能保证上层用水时,可由水箱供水。

要确定水箱容积,需要一天内流量及压力逐时资料,难于得到资料。

设水泵给水给水量大、给水稳定。

多台水泵变速运行可节约电耗量。

电耗消耗高设置水泵和水箱联合给水出水量稳定,工作效率高、供水可靠。

技术要求高、设备费用高。

气压给水灵活性大、容易搬迁、不会受污染、有利消除的噪音和抗震。

水压不稳定、用水量小。

方案一. 由市政网管直接供水一到三层,四到六层由水泵和水箱联合给水。

方案二. 由水箱直接供水,在夜晚用水量较少时市政管网的水压可以将水压送分区方式特点优点缺点方案一利用网管压力送至三层,水箱可补水,压力稳定,供水可靠。

水箱可及时补水,有调节作用。

设备费用高方案二在市政管网压力周期性不足时使用较充分利用市政管网压力;单设水箱容积不会过大,供水压力比较稳定。

水箱容积不大2.3方案结论通过设计方案的长期运行费用低、利用资源、综合考虑,本设计方案选用方案一。

根据本建筑的实际情况,火灾前期由高位水箱供水,由于建筑物高度低于50m,因此后期由消防车直接连接水泵接合器向室内加压供水。

2.4、设计方案概述(一)给水工程已知建筑物北侧(入口侧)为城市街道,有城市给水干管作为该建筑物的水源,有DN300mm的给水干管,高峰用水时可保证最低水压为0.2Mpa。

要充分利用市政管网直接给水是首先要考虑的,建筑内给水方案采用上下分区供水方式,将一至二层分为低压供水区,由室外校园市政给水管网直接供水;三至六层为高压供水区,由室外校园加压给水管网直接供水。

且均采用下行上给方式。

布置方式由于本设计考虑室外冷水管道和室外消防给水管道共用,故将该建筑的室外给水管布置成独立成环。

该环状管网和市政给水管网的连接点共2处,同时设置总水表组、倒流污染防止器。

本工程室外给水环网靠墙敷设,不会影响基础。

室外给水管道布置在草坪和人行道下时,覆土深度考虑0.6m,敷设在车行道以下时覆土深度考虑0.7m。

(二)消防排水根据《建筑防火规范》,本建筑为其他类建筑(>or=六层),设室内消火栓给水系统。

室内消火栓用水量15L/S。

室内消火栓系统不分区,采用带消防水泵的消防水箱和校园环状给水管网联合供水的临时高压给水系统,每个消火栓处设置直接启动消防水泵的按钮。

消防水箱贮存10min消防用水,其进水管由生活水箱的进水箱引分支进水,出水管道接消防泵。

每个消火栓口径为65mm,单栓口水枪喷嘴,口径19mm,充实水柱为12m 水柱,采用衬胶水带,直径65mm ,长度25m 。

布置如图所示。

(三) 管道的平面布置和管材建筑内给水工程、排水工程、消防给水工程、管道平面布置见各层平面图。

室内给水立管及分户水表设于宿舍浴室门后。

给水横支管埋入墙壁。

室内生活污水立管设于卫生间内接纳大便器及浴室淋浴器地漏废水。

室内生活废水立管设于盥洗槽外侧,接纳盥洗槽排水以及洗衣机地漏废水。

底层生活污水立管设于卫生间内,接纳所有污废水。

消防立管明装于楼道走廊及楼梯口。

室外给水横干管管中心线标高为-0.9米,排水横干管管中心的起始标高为-0.75米,消防横干管管中心线的标高为-1.0米。

生活给水管材采用给水聚丙烯PP-R 管,排水管材采用硬聚氯乙烯管,消防给水管采用镀锌钢管,外部刷为红色。

三、设计计算(一)室内给水系统的计算(1)给水用水定额及时变化系数查《建筑给水排水设计规范》(GB50015-2003)表 3.1.10,学生宿舍学生的最高日生活用水定额为100~150L,小时变化系数Kh 为3.0~2.5。

据本建筑物的性质和室内卫生设备之完善程度,选用学生的最高日生活用水定额为qd=150L/S ,取用水时变化系数Kh=2.0。

(2)最高日用水量Qd=m*qd=708*150=106.2㎥/d(3)最高日最大时用水量Qh=Qd*Kh/T=106.2*2.5/24=11.06㎥/h(4)设计秒流量按公式Qg= g g N q α2.0=本工程为学生宿舍,а=2.5Qg= g g N q 5.0=(5)屋顶水箱容积屋顶水箱供给4—6层生活用水,1—3层的生活用水虽不能由水箱供给,但考虑市政给水事故停水,水箱仍应短时供应下区用水。

故水箱的容积应按1—6层全部用水确定。

屋顶水箱的有效容积为(取经验系数为18.8%)V=Qd*18.8%=106.2*18.8%=20㎥屋顶水箱选标准图号S151(一) 尺寸为4000*2800*2000 。

有效容积20㎥。

水箱位于六楼楼梯间层顶,最低标高23.10M 。

(6)室内所需要的压力1)1—3层室内所需的压力根据计算用图①,A 段1—3层管网水力计算表如表(一)根据计算用图②,E段1—3层管网水力计算表如表(二)由表(一)、表(二)可知,1—3层的控制点位于B段三楼立管33的学生宿舍。

该管路的沿程损失∑hy=25.91kpa该管路局部损失∑hj=30%∑hy=30%*25.91=7.77kpa所以计算管路的水头损失Hi=∑(hy+hj)=33.68kpa计算水表损失因宿舍用水量较小,分户水表选用LXS湿式水表,安装如大样图所示。

Qg=0.85L/S=3.06㎥/h,选LXS32c,其最大流量12㎥/h,性能系数Kb=qmax*qmax/100=1.44,则水表损失hd=qg*qg/Kb=13.06*13.06/1.44=7.38Kpa.满足正常用水<24.5Kpa的要求。

即H3=7.38KpaH1=6.4+0.8-(-0.8)=80kpa室内所需压力:H=H1+H2+H3+H4+H5=80+33.68+7.38+50+20=191.06Kpa室内所需的压力和校园环状给水管网工作压力200Kpa接近,可满足1—3层的供水要求。

2)4—6层室内所需的压力根据计算用图①。

A段4—6层管网水力计算表如表(三)根据计算用图②。

E段4---6层管网水力计算表如表(四)由表(三)表(四)可知4—6层的控制点位于E段立管25的四楼宿舍,但因高程差12.8m水柱>沿程1.53m水柱的水损,故控制点位于E段立管25的层顶和横干管连接处。

该管路沿程损失∑hy=18.59-6.11=12.58kpa该管路局部损失∑hj=30%*12.58=3.77kpa所以计算管路的水头损失H=∑(hy+hj)=16.35kpah=26.10-19.4=6.7m水柱=67kpah>H2故水箱安装高度满足要求。

(7)其余管段水力计算根据计算用图③,其他管段计算如表(5)(二)室内排水系统计算1、设计秒流量公式按Qp=0.12asqrt(Np)+qmax本工程为学生宿舍,取a=2.5若用上式计算排水管网,管段。

因连接的卫生器具较计算结果大于该管段所有卫生器具排水流量的总和,则应按管段的所有卫生器具排水流量的累加值作为排水设计秒流量。

2、A、E段学生宿舍2—6层污废水管段计算(1)横支管计算①污水系统每层连接一个淋浴器地漏,N=0.45,一个大便器,N=4.5如图④0—1:q=0.15L/S,选用DN50mm,标准坡度i=0.0261---2:有大便器,选用DN100mm,标准坡度i=0.026②废水系统每层连接一个盥洗槽 N=1.00,q=0.33L/S,一个洗衣机地漏,N=1.5,q=0.5L/S,如图⑤。
