螺杆压缩机原理及故障分析
3）、Compair/Demag康普艾/德马格（以下简称Compair）
Compair是一家英国公司，主要以生产滑片式空压机（≤50 HP）而闻名 于业内。目前，并无资料显示其赢利来源。近年来，Compair 陆续并购了德 国Demag的螺杆式空压机部门和美国的Leroi空压机公司而成为全球性空压机 公司。 Compair在1993年设立了上海工厂，但目前其在中国国内的全国性销售 网络尚未建立，故并未具有很大影响。 Compair 的优势在于：a、滑片机的便宜；b、 Demag的螺杆机亦有价格 上的优势； c、产品品种的齐全；d、在中国国内设立有工厂。 Compare的劣势在于：①、产品品质一般；②、营销网络的不健全；③ 、知名度不够。
11
1.4螺杆压缩机应用行业
螺杆式空压机在现在的工矿行业中得到了广 泛的应用，主要分别在机械、冶金、发电、汽车 、造船、纺织、化工、石化、电子、造纸、食品 、等行业中得到的广泛的应用。
1.5主要厂家
1）、Atlas Copco阿特拉斯、柯普科（以下简称AC） AC是一个跨国集团，总部在瑞典，空压机生产企业只是其下属一个集团。 由 于多年的不断收购，AC几乎能生产各种形式的空压机，颇负盛名。估计其在全 球的占有率最高。 AC主要生产有油螺杆空压机，在全球有多个工厂，在中国无锡亦设有工厂。 AC在中国国内主要依靠其分公司销售，AC在北京、上海、广州等重要城市均设 有分公司。 AC最 大优势在于知名度，对于重要项目能采取灵活价格。 AC的劣势在于服务品质较差，服务费用高，同时对于小项目的关注不多。 AC目前是国内最赢利的无油螺杆空压机。
31
泄漏三角形
形成： 高压基元容积内气体向较低压力 基元容积泄漏，其泄漏面形状接近空 间曲边三角形，称为泄漏三角形，又 称轴向泄漏。
螺杆式空气压缩机工作原理
螺杆式空气压缩机工作原理
螺杆式空气压缩机是一种常见的空气压缩设备，它通过两个相互啮合的螺杆（一个为主螺杆，一个为从螺杆）来实现气体的压缩。
工作原理如下：
1. 吸气过程：当主螺杆和从螺杆转动时，它们的啮合空间逐渐变大，气体从容积较大的吸气室外进入，并沿着螺杆的螺线方向逐渐朝吸气室内部移动。
2. 压缩过程：随着主螺杆和从螺杆的旋转，吸气室逐渐缩小，气体被压缩并推向排气室。
同时，气体在螺杆的螺线上受到不断增加的压力。
3. 排气过程：当气体被推入排气室后，压力继续增加，直到达到所需的压缩比。
然后，气体通过压缩机的出口离开。
整个工作过程是连续进行的，主螺杆和从螺杆的转动相互配合，实现气体的连续压缩。
这种工作原理使螺杆式空气压缩机具有高效、低振动和噪音等优点。
需要注意的是，螺杆式空气压缩机在运行过程中需要润滑油进行冷却和润滑，以确保螺杆的顺畅旋转和减少磨损。
因此，定期检查和更换润滑油是保持螺杆式空气压缩机工作效果的重要步骤。
螺杆式压缩机的工作原理
螺杆式压缩机的工作原理好嘞，今天咱们聊聊螺杆式压缩机的工作原理。
这个东西其实听起来有点复杂，但别担心，我会用轻松的方式给你讲明白。
想象一下咱们在夏天的时候，空调开得嘭嘭响，凉风习习，那背后可少不了压缩机的功劳呢。
螺杆式压缩机就像是空调里的“心脏”，它负责把气体压缩，从而帮助空调循环工作。
好，话说回来，螺杆式压缩机里面有两个螺杆，就像咱们在玩拼图一样，一个转动的时候，另一个也得跟着转。
它们可不是闲着的，都是在“努力工作”。
当气体进入压缩机的时候，这两个螺杆就像舞蹈一样，把气体紧紧夹住。
哎，想象一下，就好像你在挤牙膏，越挤越紧，最后的结果就是气体的压力越来越高。
那种“被夹得紧紧的感觉”，简直太妙了。
说到这里，咱们得聊聊这些螺杆的形状。
它们可不是简单的圆柱形，而是有着独特的设计，能够把气体顺畅地推向前进。
就像咱们喝饮料时用吸管，有的吸管粗，有的细，选择合适的才能吸得更顺。
螺杆的设计也要考虑到气体的流动，才能高效压缩，嘿，这可不是小事。
气体在螺杆间被压缩的时候，温度会逐渐升高。
你要知道，气体在被挤压时，分子就像小小的赛车一样，飞速碰撞，造成热量的增加。
这时候，咱们可得好好给它降降温，不然太热可不好。
压缩机通常会有个冷却系统，确保气体在继续循环之前能降温到合适的温度，就像夏天喝冰饮一样，爽快！对了，还有一个关键的部件就是油，别小看这个油，它可是在整个压缩过程中起着润滑和冷却的作用。
就好像你骑自行车，如果不加油，链条会磨损得厉害，骑起来就不顺畅。
螺杆式压缩机的油也是如此，保持润滑才能让压缩机运转得更顺，效率更高，简直就是“油腻”的好伙伴。
在使用的过程中，螺杆式压缩机还有个特点，那就是它的工作声很低，简直就像个乖乖兔。
很多人可能不知道，传统的压缩机在工作时声音大得像个开派对，但螺杆式的却能做到静悄悄，真的很不错。
你可以一边享受凉爽的空气，一边在家里静静地看书，真是惬意。
咱们再说说它的应用，哎呀，真是无处不在。
螺杆式空气压缩机原理及其各个系统原理
螺杆式空压机主机部分工作原理一、主机/电机系统：单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个6头螺杆和2个11齿的星轮构成。
蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。
我们通常说的螺杆式压缩机一般指双螺杆式压缩机。
单螺杆空气压缩机双螺杆式空气压缩机螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。
其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。
随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。
主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。
(1)吸气过程转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，由齿与内壳体共同作用封闭齿间容积，吸气过程结束。
值得注意的是，此时阳转子和阴转子的齿间容积彼此并不连通。
2)压缩过程转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成“V”字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。
压缩过程直到基元容积与排气孔口相连通时为止。
(3)排气过程由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。
随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。
从以上过程的分析可知，两转子转向互相迎合的一侧，即凸齿与凹齿彼此迎合嵌入的一侧，气体受压缩并形成较高压力，称为高压力区；相反，螺杆转向彼此相背离的一侧，即凸齿与凹齿彼此脱开的一侧，齿间容积在扩大形成较低压力，称为低压力区。

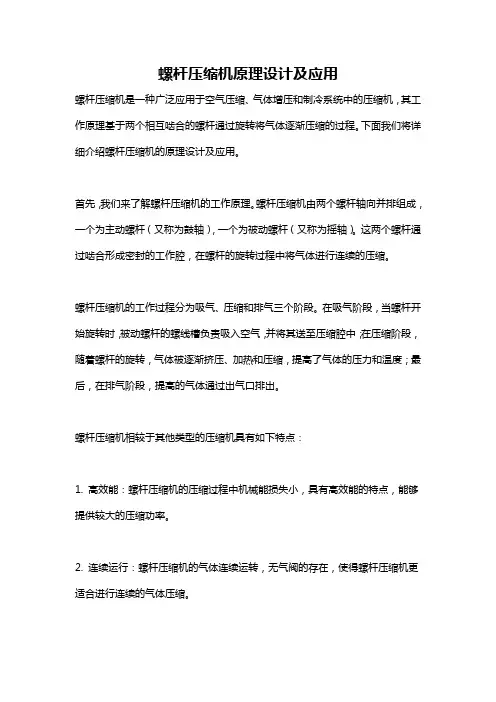

螺杆压缩机原理设计及应用
螺杆压缩机原理设计及应用螺杆压缩机是一种广泛应用于空气压缩、气体增压和制冷系统中的压缩机，其工作原理基于两个相互啮合的螺杆通过旋转将气体逐渐压缩的过程。
下面我们将详细介绍螺杆压缩机的原理设计及应用。
首先，我们来了解螺杆压缩机的工作原理。
螺杆压缩机由两个螺杆轴向并排组成，一个为主动螺杆（又称为鼓轴），一个为被动螺杆（又称为摇轴）。
这两个螺杆通过啮合形成密封的工作腔，在螺杆的旋转过程中将气体进行连续的压缩。
螺杆压缩机的工作过程分为吸气、压缩和排气三个阶段。
在吸气阶段，当螺杆开始旋转时，被动螺杆的螺线槽负责吸入空气，并将其送至压缩腔中；在压缩阶段，随着螺杆的旋转，气体被逐渐挤压、加热和压缩，提高了气体的压力和温度；最后，在排气阶段，提高的气体通过出气口排出。
螺杆压缩机相较于其他类型的压缩机具有如下特点：1. 高效能：螺杆压缩机的压缩过程中机械能损失小，具有高效能的特点，能够提供较大的压缩功率。
2. 连续运行：螺杆压缩机的气体连续运转，无气阀的存在，使得螺杆压缩机更适合进行连续的气体压缩。
3. 低噪音：螺杆压缩机的结构简单，噪音低，运行平稳。
4. 大功率范围：螺杆压缩机适用于不同功率范围的应用需求，能够满足工业中不同气体压缩的要求。
除了空气压缩外，螺杆压缩机还有其他广泛的应用领域：1. 制冷与空调系统：螺杆压缩机被广泛应用于制冷与空调系统中，用于压缩制冷剂，提供制冷功效。
2. 汽车引擎增压：螺杆压缩机可以用于汽车引擎增压系统中，通过增压使得汽车引擎具有更强的动力性能。
3. 化工领域：螺杆压缩机可用于化工生产中对气体进行增压，提供所需的工业过程气体。
4. 工业气体增压：螺杆压缩机还可以用于工业气体增压的应用中，如氮气增压、天然气增压等。
总结来说，螺杆压缩机通过两个相互啮合的螺杆对气体进行连续压缩，具有高效能、连续运行和低噪音等特点。
它在空气压缩、制冷与空调系统、汽车引擎增压和化工领域等广泛应用。
螺杆压缩机的原理设计及应用不仅在工业领域中发挥重要作用，同时也对提高能源利用效率、减少能源消耗具有积极意义。
双螺杆空气压缩机的工作原理
双螺杆空气压缩机的工作原理1.螺杆：双螺杆空气压缩机由两个相互啮合的螺杆组成，一个为主螺杆，一个为从螺杆。
主螺杆为驱动元件，从螺杆为被驱动元件。
这两个螺杆通过啮合形成一对螺旋沟槽，沿着螺旋线的方向从进气口至出气口。
2.进气：进气口处的大气空气通过空气过滤器进入压缩机。
然后，空气被引导至主螺杆和从螺杆的啮合处。
3.压缩：当主螺杆驱动从螺杆旋转时，螺杆沟槽逐渐变窄，将空气从进气口向出气口推进。
在此过程中，空气被逐渐压缩。
主螺杆和从螺杆的转速及其啮合形状都是为了达到所需的压缩比而设计的。
4.油气分离和冷却：在空气压缩过程中，由于高速旋转和螺杆啮合的摩擦，会产生较高的温度和压力。
为了防止过热，并减少压缩机部件的磨损，需要进行油气分离和冷却。
在螺杆压缩机中，通过油气分离器将润滑油从压缩空气中分离出来，并在冷却器中降低温度。
5.出气：经过油气分离和冷却后，压缩空气通过出气口排出。
出气口通常连接到空气罐或传送管道，供应给其他设备或系统使用。
6.控制：双螺杆空气压缩机通常由控制系统控制，根据压力传感器的反馈信息，自动调节压缩机的负载和卸载状态。
当需要更多的压缩空气时，压缩机会运行在负载状态下，提供更大的气流。
当需要的压缩空气较少时，压缩机会运行在卸载状态下，以减少能耗。
总结：双螺杆空气压缩机通过两个相互啮合的螺杆，通过变窄的螺旋沟槽将空气压缩。
通过油气分离和冷却，确保压缩机的稳定工作和较低的温度。
控制系统可以根据需要自动调整压缩机的负载和卸载状态。
双螺杆空气压缩机因其高效、稳定的性能，广泛应用于工业和商业领域。
永磁变频螺杆式空气压缩机工作原理
永磁变频螺杆式空气压缩机工作原理
永磁变频螺杆式空气压缩机，是一种新型的高效节能压缩机。
其工作原理如下：
一、螺杆式压缩机
首先我们来了解一下螺杆式压缩机的工作原理。
螺杆式压缩机是一种基于离心力原理的压气机。
它通过两个螺杆的旋转，将空气从进气管口吸入，经过压缩腔体的挤压，将气体压缩成高压气体，并将其排出。
螺杆式压缩机的主要部件是两个齿轮，它们的形状是相同的，但是一个齿轮是用来驱动机器的，而另一个齿轮是被动的。
当螺杆开始转动时，它们的齿轮之间的空隙就会逐渐变小，同时在这些齿轮之间形成的压缩空气就开始增多。
这种方法可以为气体增加约5-6个压力等级。
二、永磁变频技术
永磁变频技术是一种新兴的技术，可以帮助压缩机实现更高的效
率和更长的使用寿命。
与传统压缩机不同，永磁变频压缩机使用了磁性材料，如永磁铁，作为马达的转子部件。
由于永磁铁具有极高的磁导率，其轴向磁通密度比传统马达高三倍，可以减少转子损失并提高转动效率，从而减少电耗。
三、永磁变频螺杆式空气压缩机的工作原理
永磁变频螺杆式空气压缩机正是将以上两种技术完美结合的产物。
这种空气压缩机可以根据外部需要，实现变频控制。
当需求量增
加或减小时，压缩机可以根据实际需求对螺杆的运转速度实行调整，
以保持较佳的效率。
与此同时，由于永磁变频技术的运用，该种压缩机的耗电量比传
统的压缩机大大降低。
螺杆式空气压缩机工作原理
螺杆式空气压缩机工作原理螺杆式空压机的工作过程分为吸气、密封及输送、压缩、排气4个过程。
空压机通过进气过滤器吸入周围的空气，使之进入压缩主机内，阴阳转子通过啮合运动来改变主机内的容积，同时腔内不断喷油、润滑和冷却螺杆，由此产生了受热后的油气混合物。
升温升压后的油气混合物通过排气单向阀进入油气分离器，主机腔内大多数的油在油气分离器内与压缩空气进行分离，然后经冷却后回到主机循环利用。
当油气分离器内空气达到所需最低压力时，最小压力阀开启，高温的压缩空气进入冷却器冷却后，即得到了我们所需的压缩空气。
螺杆式空压机常见故障及解决方法1、主机排气温度过高若机房温度在许可的范围内，油位是在正常状态，首先确认机器测温元件是否有故障，可以用另外的测温仪器进行校对，如果确认测温元件无问题，然后检查油冷却器进出口的温差，正常在5～8℃之间。
温度如果大于此范围，说明机油流量不足，油路有堵塞，或温控阀未完全开启，需要检查机油滤清器，有些机型有机油流量调节的先调节到最大，检查温控阀是否正常，可以取下阀芯，封闭温控阀的一端，强迫机油全部通过冷却器，如果以上方式未能解决，就要考虑油路是否有异物堵塞。
如果温差小于正常范围，可能是散热不良，检查水冷机是否进水量不足，进水水温是否过高，是否冷却器结水垢（水路部分），是否冷却机内有油垢（油路部分），检查散热器是否太脏，散热器内是否有油垢，散热风扇是否异常等。
如果温差在正常范围，机器依然高温，说明机头的发热量超出正常范围，应检查是否超压运行，是否油品不对，是否油质老化，是否机头轴承问题甚至端面摩擦。
另外，有断油阀的，要检查其是否有故障，断油阀故障一般会开机就跳，温度直线上升。
2、排气压力过低（气量过低）诊断步骤如下：(1)检查“分离前”和“分离后”二位手动阀及压力表是否漏气，如果漏气，更换手动阀或排除泄漏故障；(2)检查调节电磁阀是否漏气，如果是漏气，排除故障；如必要则更换调节电磁阀；(3)检查管路有无泄漏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆空压机的工作原理一、螺杆式空气压缩机的概述螺杆式空气压缩机是喷油单级双螺杆压缩机，采用高效带轮(或轴器)传动，带动主机转动进行空气压缩，通过喷油对主机压缩腔进行冷却和润滑，压缩腔排出的空气和油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，最后得到洁净的压缩空气。
双螺杆空气压缩机具有优良的可靠性能，机组重量轻、震动小、噪声低、操作方便、易损件少、运行效率高是其最大的优点。
二、压缩机主机工作原理螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。
转子副在与它精密配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程。
因此，双螺杆转子的型线技术决定着螺杆式空气压缩机产品定位的档次。
（有关申行健的型线技术参见主页“双螺杆空压机核心技术”栏目）。
三、双螺杆空压机的工作流程空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，此时压缩排出的含油气体通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气精分离器进行二次分离，得到含油量很少的压缩空气，当空气被压缩到规定的压力值时，最小压力阀开启，排出压缩空气到冷却器进行冷却，最后送入使用系统。
螺杆式空压机原理1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。
当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。
2、封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。
两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。
3、压缩及喷油过程：在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。
而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。
4、排气过程：当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行大气露点:-40℃ --- -65℃进气压力:0.4-1.0Mpa ,高压型可定货进气温度:≤50℃进气含油量: ≤0.1p pm耗气量: 6-8%电源:3Φ 380V 50HZ微热再生吸附式干燥机工作原理：根据变压吸附、再生循环的原理，采用外部（电加热）微加热再生方式对压缩空气进行吸附干燥。
该产品综合了无热再生和有热再生干燥机的优点，利用外部微加热减少了再生气量的损耗，同时也避免了有热再生干燥机电能消耗大的缺点.微热再生吸附式干燥机主要性能特点：1、大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。
额外附加30%的干燥剂可以弥补干燥剂的自然老化，延长使用寿命。
2、独特设计的可拆卸式不锈钢扩散器，均匀分布塔内气体，避免沟流现象。
3、大负载的排气消音器，使噪音降为最低。
4、多循环微加热装置，加热效率高，耗气量小，最大降低能耗。
5、先进的微电脑控制系统，具有自动记时、自动切换、工作时间设定、故障报警等功能。
6、可根据需要选装露点监测控制系统。
无热再生吸附式干燥机工作原理：根据变压吸附、再生循环的原理，利用自热（无需外部热源）进行吸附干燥。
压缩空气交替流经两个吸附塔，当其中一个吸附塔在高分压的状态下，干燥剂吸收大量的水份，而另一吸附塔则由再生气管道通入干燥的低压气体，解析干燥剂吸收的水份。
无热再生吸附式干燥机主要性能特点：1、大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。
额外附加30%的干燥剂可以弥补干燥剂的自然老化，延长使用寿命。
2、独特设计的可拆卸式不锈钢扩散器，均匀分布塔内气体，避免沟流现象。
3、大负载的排气消音器，使噪音降为最低。
4、选用高品质的切断阀和电磁阀，动作准确、性能可靠。
5、先进的微电脑控制系统，具有自动记时、自动切换、工作时间设定、故障报警等功能。
6、可根据需要选装露点监测控制系统。
有热再生吸附式干燥机的工作原理是什么有热再生吸附式干燥机的工作原理是什么？有热再生吸附式干燥机是通过“温度变化”来达到干燥效果。
因为空气容纳水汽的能力与温度呈正比。
内加热型吸附式干燥机是让少量干燥空气（称为再生气）流过需再生的干燥剂层并启动内置在机筒内的加热器，产生的高温空气会吸出干燥剂空气里的水分，将其带出干燥机。
外加热型吸附式干燥机是一种让少量干燥空气（称为再生气）流过外置的加热器再次吹过需再生的干燥剂层，产生的高温干燥空气会吸出干燥剂里的水分，将其带出干燥机。
外加热型吸附式干燥机另一种是通过鼓风机将普通空气吹过外置在机筒的加热器，产生高温空气可吸出干燥剂里的水分，将其带出干燥机。
此种外加热型吸附式干燥机不需要消耗压缩空气，即再生气消耗为0%。
冷冻干燥机的工作原理冷冻干燥是利用升华的原理进行干燥的一种技术，是将被干燥的物质在低温下快速冻结,然后在适当的真空环境下,使冻结的水分子直接升华成为水蒸气逸出的过程. 冷冻干燥得到的产物称作冻干物（lyophilizer），该过程称作冻干（lyophilization）。
物质在干燥前始终处于低温(冻结状态),同时冰晶均匀分布于物质中,升华过程不会因脱水而发生浓缩现象,避免了由水蒸气产生泡沫、氧化等副作用。
干燥物质呈干海绵多孔状，体积基本不变，极易溶于水而恢复原状。
在最大程度上防止干燥物质的理化和生物学方面的变性。
冷冻干燥机系由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。
主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热/冷却装置等。
它的工作原理是将被干燥的物品先冻结到三相点温度以下，然后在真空条件下使物品中的固态水份（冰）直接升华成水蒸气，从物品中排除，使物品干燥。
物料经前处理后，被送入速冻仓冻结，再送入干燥仓升华脱水，之后在后处理车间包装。
真空系统为升华干燥仓建立低气压条件，加热系统向物料提供升华潜热，制冷系统向冷阱和干燥室提供所需的冷量。
本设备采用高效辐射加热，物料受热均匀；采用高效捕水冷阱，并可实现快速化霜；采用高效真空机组，并可实现油水分离；采用并联集中制冷系统，多路按需供冷，工况稳定，有利节能；采用人工智能控制，控制精度高，操作方便。
对冻干制品的质量要求是：生物活性不变、外观色泽均匀、形态饱满、结构牢固、溶解速度快，残余水分低。
要获得高质量的制品，对冻干的理论和工艺应有一个比较全面的了解。
冻干工艺包括预冻、升华和再冻干三个分阶段。
合理而有效地缩短冻干的周期在工业生产上具有明显的经济价值。
一制品的冻结溶液速冻时（每分钟降温10~50℃），晶粒保持在显微镜下可见的大小；相反慢冻时（1℃/分），形成的结晶肉眼可见。
粗晶在升华留下较大的空隙，可以提高冻干的效率，细晶在升华后留下的间隙较小，使下层升华受阻，速成冻的成品粒子细腻，外观均匀，比表面积大，多孔结构好，溶解速度快，便成品的引湿性相对也要强些。
药品在冻干机中预冻在两种方式：一种是制品与干燥箱同时降温，；另一种是待干燥箱搁板降温至-40℃左右，再将制品放入，前者相当于慢冻，后者则介于速冻与慢冻之间，因而常被采用，以兼顾冻干效率与产品质量。
此法的缺点是制品入箱时，空气中的水蒸气将迅速地凝结在搁板上，而在升华初期，若板升温较快，由于大面积的升华将有可能超越凝结器的正常负荷。
此现象在夏季尤为显著。
制品的冻结处于静止状态。
经验证明，过冷现象容易发生至使制品温度虽已达到共晶点。
但溶质仍不结晶，为了克服过冷现象，制品冻结的温度应低于共晶点以下一个范围，并需保持一段时间，以待制品完全冻结。
二升华的条件与速度冰在一定温度下的饱和蒸汽压大于环境的水蒸气分压时即可开始升华；比制品温更低的凝结器对水水蒸气的抽吸与捕获作用，则是维护升所必需的条件。
气体分子在两次连续碰撞之间所走的距离称为平均自由程，它与压力成反比。
在常压下，其值很小，升华的水分子很容易与气体碰撞又返回到蒸汽源表面，因而升华速度很漫。
随着压力降低13.3Pa以下，平均自由程增大105倍，使升华速度显著加快，飞离出来的水分子很少改变自己的方面，从而形成了定向的蒸汽流。
真空泵在冻干机中起着抽除永久气体的作用，以维护升华所必需的低压强。
1g水蒸气在常压下为1.25L而在13.3Pa时却膨胀为10000升，普通的真空泵在单位时间内抽除如此大量的体积是不可能的。
凝结器实际上形成了专门捕集水蒸气的真空泵。
制品与凝结的温度通常为-25℃与-50℃。
冰在该温度下的饱和蒸汽压分别为63.3Pa与1.1Pa,因而在升华面与冷凝面之间便产生了一个相当大的压力差,如果此时系统内的不凝性气体分压可以忽略不计,它将促使制品升华出来的水蒸气,以一定的流速定向地抵达凝结器表面结成冰霜。
冰的升华热约为2822J/克，如果升华过程不供给热量，那末制品只有降低内能来补偿升华热，直至其温度与凝结器温度平衡后，升华也就停止了。
为了保持升华与冷凝来的温度差，必须对制品提供足够的热量。
三升华过程在升温的第一阶段（大量升华阶段），制品温度要低于其共晶点一个范围。
因此搁板温要加以控制，若制品已经部分干燥，但温度却超过了其共晶点，此时将发生制品融化现象，而此时融化的液体，对冰饱和，对溶质却未饱和，因而干燥的溶质将迅速溶解进去，最后浓缩成一薄僵块，外观极为不良，溶解速度很差，若制品的融化发生在大量升华后期，则由于融化的液体数量较少，因而被干燥的孔性固体所吸收，造成冻干后块状物有所缺损，加水溶解时仍能发现溶解速度较慢。
在大量升华过程，虽然搁板和制品温度有很大悬殊，但由于板温、凝结器温度和真空温度基本不变，因而升华吸热比较稳定，制品温度相对恒定。
随着制品自上而下层层干燥，冰层升华的阻力逐渐增大。
制品温度相应也会小幅上升。
直至用肉眼已不到冰晶的存在。
此时90%以上的水分已除去。
大量升华的过程至此已基本结束，为了确保整箱制品大量升华完毕，板温仍需保持一个阶段后再进行第二阶段的升温。
