Solidworks 有限元分析有限元分析（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。

这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。

由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。

有限元是那些集合在一起能够表示实际连续域的离散单元。

有限元的概念早在几个世纪前就已产生并得到了应用，例如用多边形（有限个直线单元）逼近圆来求得圆的周长，但作为一种方法而被提出，则是最近的事。

有限元法最初被称为矩阵近似方法，应用于航空器的结构强度计算，并由于其方便性、实用性和有效性而引起从事力学研究的科学家的浓厚兴趣。

经过短短数十年的努力，随着计算机技术的快速发展和普及，有限元方法迅速从结构工程强度分析计算扩展到几乎所有的科学技术领域，成为一种丰富多彩、应用广泛并且实用高效的数值分析方法。

有限元方法与其他求解边值问题近似方法的根本区别在于它的近似性仅限于相对小的子域中。

20世纪60年代初首次提出结构力学计算有限元概念的克拉夫（Clough）教授形象地将其描绘为：“有限元法=Rayleigh Ritz 法＋分片函数”，即有限元法是Rayleigh Ritz 法的一种局部化情况。

不同于求解（往往是困难的）满足整个定义域边界条件的允许函数的Rayleigh Ritz 法，有限元法将函数定义在简单几何形状（如二维问题中的三角形或任意四边形）的单元域上（分片函数），且不考虑整个定义域的复杂边界条件，这是有限元法优于其他近似方法的原因之一。

对于不同物理性质和数学模型的问题，有限元求解法的基本步骤是相同的，只是具体公式推导和运算求解不同。

solidworks有限元分析

solidworks有限元分析您是否曾经对SOLIDWORKS Simulation感兴趣，但不知道从哪里开始？有了如此广泛的设计分析解决方案，对于那些刚接触SOLIDWORKS 产品套件的人来说，Simulation可能是一个令人生畏的产品。

在设计中，理解基本概念以产生可靠的数据很重要。

希望本文能帮您指明正确的方向，以成功完成您的第一个FEA项目。

传统的FEA软件复杂且难以使用，仅保留给最有经验的分析师。

SOLIDWORKS Simulation不仅简单直观”而且还可以轻松处理复杂的模拟。

本文将仔细介绍SOLIDWORKS Simulation有限元分析，以便您可以快速蝴各Simulatio n整合到您的产品开发工作流程中。

SOLIDWORKS Simulation是一个虚拟测试环境，可分析您的设计，评估其性能并制定改善产品质量的决策。

但是，它是如何实现的呢？在幕后,该软件采用了一种称为有限元分析（FEA ）的数值技术。

Low«FEA背后的概念是在1940年代初开发的，但是当该方法在台式计算机上实现时，该方法在1980年代和90年代变得更加主流。

如今，FEA 是一种功能强大的工具,已被许多行业的设计师广泛使用。

它实际上用于解决结构，振动和热问题,然后再解决实际问题。

这是您可能没有意识到的有趣事实。

SOUDWORKS CAD的每个座位都包含一个名为SimulationXpress的免费工具，可用于分析具有简单载荷和支撑的单个身体部位。

您可以通过导航到"工具"菜单，然后单击"Xpress产品"来激活。

7WE gkMa*aw<in«» g — *(pn«n»iOMlc为了获得额外的分析功能，SOLIDWORKS 提供了三个模拟软件包，旨在满足不同用户的需求：Simulation Standard 用于零件和装配体的结构，运动和疲劳分析。

SOliDWORKS有限元分析

有限元分析
有限元分析（FEA，Finite Element Analysis）利用数学近似的方法对真实物理系统（几何元，就可以用有限数量的未知量去逼近无限未知量的真实系统
有限元分析将求解域看成是由许多称为有限元的小的互连子域组成，
对每一单元假定一个合适的（较简单的）
三、结果分析和输出应力图位移图
应变图
右击结果应力，选中编辑定义，在变型形状区域可以调整变形放大比例
放大24倍
真实
右击应力，选择图标选项命令，如图，选中最大、小注解，应力图就会显示最大和最小应力的大小和发生位置
对应力图解进行ISO 裁剪，能找出零件应力值等于某个值的所有区域
近似解，然后推导求解这个域总的满足
条件，从而得到问题的解。这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。
SOLIDWORKS有限元分析步骤
一、受力模型建立
二、网格设定和求解
三、结果分析，输出报告
1、设计零件
一、受力模型建立
2、打开solidworks仿真插件simiulation
右击相应图解，在设定里选中将模型叠加于变形形状上可将模型显示
生成分析报告，选择报表，选择输出包括部分和报表途径，定义输出格式，就可以生成报告
3、静态分析，依次新算例，静态命令
6、定义外加载荷
4、定义零件的材料
5、添加夹具，模型必须有合理的约束，使之无法移动
二、生成网格和求解
1、选择运行菜单下生成网格命令，定义网格密度，自动对零件拆分，网格越小，计算精度越高
2、运行算例，左击运行命令后，系统自动求解，并输出应力、位移和应变图解

基于solidworks的槽钢构建有限元分析、优化设计及对有限元的展望

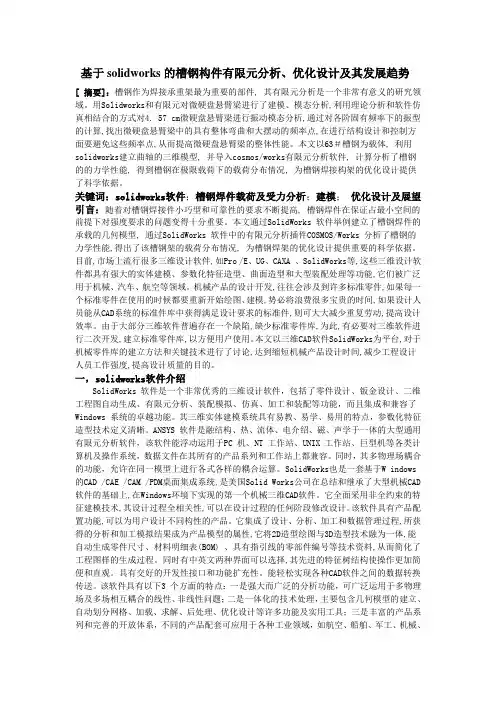

基于solidworks的槽钢构件有限元分析、优化设计及其发展趋势[ 摘要]：槽钢作为焊接承重架最为重要的部件, 其有限元分析是一个非常有意义的研究领域。

用Solidworks和有限元对微硬盘悬臂梁进行了建模、模态分析,利用理论分析和软件仿真相结合的方式对4. 57 cm微硬盘悬臂梁进行振动模态分析,通过对各阶固有频率下的振型的计算,找出微硬盘悬臂梁中的具有整体弯曲和大摆动的频率点,在进行结构设计和控制方面要避免这些频率点,从而提高微硬盘悬臂梁的整体性能。

本文以63＃槽钢为载体, 利用solidworks建立曲轴的三维模型, 并导入cosmos/works有限元分析软件, 计算分析了槽钢的的力学性能, 得到槽钢在极限载荷下的载荷分布情况, 为槽钢焊接构架的优化设计提供了科学依据。

关键词：solidworks软件；槽钢焊件载荷及受力分析；建模；优化设计及展望引言：随着对槽钢焊接件小巧型和可靠性的要求不断提高, 槽钢焊件在保证占最小空间的前提下对强度要求的问题变得十分重要。

本文通过SolidWorks 软件举例建立了槽钢焊件的承载的几何模型, 通过SolidWorks 软件中的有限元分析插件COSMOS/Works 分析了槽钢的力学性能,得出了该槽钢架的载荷分布情况, 为槽钢焊架的优化设计提供重要的科学依据。

目前,市场上流行很多三维设计软件,如Pro /E、UG、CAXA 、SolidWorks等,这些三维设计软件都具有强大的实体建模、参数化特征造型、曲面造型和大型装配处理等功能,它们被广泛用于机械、汽车、航空等领域。

机械产品的设计开发,往往会涉及到许多标准零件,如果每一个标准零件在使用的时候都要重新开始绘图、建模,势必将浪费很多宝贵的时间,如果设计人员能从CAD系统的标准件库中获得满足设计要求的标准件,则可大大减少重复劳动,提高设计效率。

由于大部分三维软件普遍存在一个缺陷,缺少标准零件库,为此,有必要对三维软件进行二次开发,建立标准零件库,以方便用户使用。

SolidWorksSimulation有限元分析培训教程

SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一种用于进行有限元分析的软件工具，它可以帮助工程师们在设计阶段，预测和模拟产品性能。

这样可以帮助他们提前发现和解决可能存在的问题，更加准确地评估产品的稳定性和可靠性。

在进行SolidWorks Simulation有限元分析之前，首先需要创建CAD模型。

然后，可以使用SolidWorks Simulation中的各种分析工具来模拟和测试产品的行为。

有限元分析是一种通过将复杂的结构分解成许多小的有限元来近似解决方程的方法。

这些有限元是通过将结构分割成离散的区域来建立的，每个区域都可以用简单的数学模型来表示。

然后，通过求解这些模型，可以预测产品在不同载荷下的响应和变形。

在进行分析之前，首先需要定义边界条件和载荷。

边界条件包括固定支撑点、连接约束等；载荷包括力、压力、温度等。

这些条件和载荷的定义将直接影响分析结果。

完成边界条件和载荷的定义后，可以对模型进行网格划分。

网格划分的目的是将有限元分析中所需的离散节点与连续物体的实际形状和尺寸相匹配。

划分网格后，可以通过求解有限元方程组来得到产品在给定条件下的响应和变形。

除了分析结果之外，SolidWorks Simulation还可以提供其他有用的信息，如应力分布、位移图、动画等。

这些信息可以帮助工程师们更好地理解产品的行为，并做出正确的决策。

1. SolidWorks Simulation的基本概念和界面介绍。

包括如何打开SolidWorks Simulation，如何导入CAD模型，如何创建分析模型等。

2.分析前的准备工作。

包括如何定义边界条件和载荷，如何选择适当的分析类型，如何进行网格划分等。

3.分析过程的设置和求解。

包括如何设置参数，如何进行求解，如何查看分析结果等。

4.分析结果的解读和分析。

包括如何分析应力分布、位移图、动画等结果，如何识别问题和改进设计。

solidworks有限元分析

solidworks有限元分析Solidworks有限元分析。

Solidworks是一款广泛应用于工程设计和制造的三维计算机辅助设计软件。

它提供了丰富的工具和功能，可以帮助工程师和设计师进行产品设计、建模和工程分析。

其中，有限元分析是Solidworks中非常重要的一个功能，它可以帮助工程师对产品的结构、应力、变形等进行精确的分析和评估。

本文将介绍Solidworks有限元分析的基本原理、应用和优势。

有限元分析（Finite Element Analysis，简称FEA）是一种工程分析方法，它通过将复杂的结构分解为许多小的有限元素，然后利用数学方法对每个有限元素进行分析，最终得出整个结构的应力、变形等物理特性。

有限元分析在工程设计和制造中有着广泛的应用，可以帮助工程师评估产品的结构强度、耐久性、安全性等重要性能指标，从而指导产品的设计和改进。

Solidworks的有限元分析功能可以帮助工程师对产品的结构进行精确的分析和评估。

首先，工程师可以在Solidworks中建立产品的三维模型，并将其转换为有限元素模型。

然后，工程师可以对模型进行加载、边界条件等设置，并选择合适的材料属性和分析类型。

最后，Solidworks会自动对模型进行网格划分，并利用数学方法对每个有限元素进行分析，最终得出产品的应力、变形等物理特性。

有限元分析在Solidworks中有着许多应用。

首先，它可以帮助工程师评估产品的结构强度，包括承受的载荷、应力分布等。

其次，它可以帮助工程师评估产品的变形情况，包括挠度、变形量等。

此外，有限元分析还可以帮助工程师评估产品的疲劳寿命、安全性等重要性能指标。

通过有限元分析，工程师可以及时发现产品的设计缺陷和问题，并进行改进和优化，从而提高产品的质量和性能。

Solidworks的有限元分析功能具有许多优势。

首先，它集成在Solidworks软件中，可以直接与产品设计和建模进行无缝对接，节省了工程师的时间和精力。

solidworks有限元分析 (2)

Solidworks有限元分析介绍Solidworks有限元分析（Finite Element Analysis，简称FEA）是一种用于模拟和分析物体结构行为的方法。

它可以帮助工程师们更好地了解产品的性能、强度和耐久性，从而优化设计并减少开发成本。

本文将介绍Solidworks有限元分析的基本概念、步骤和应用场景，并提供一些实际案例来说明其实际应用。

有限元分析的基本概念有限元分析是一种将复杂结构离散化为多个小元素（也称为有限元）的方法，然后对每个小元素进行计算并将其整合到整个结构中的解析技术。

它基于物体受力平衡原理和材料力学行为，利用数值方法求解一系列线性或非线性方程，从而得出结构的应力、变形和振动等特性。

在Solidworks中，用户可以通过插件或内置功能进行有限元分析。

用户需要先导入或创建结构的CAD模型，然后将其转换为有限元模型。

然后，用户可以定义加载条件、约束条件和材料属性等，进行分析并获取结果。

有限元分析的步骤有限元分析通常需要以下步骤：1.导入或创建CAD模型：用户可以通过Solidworks的CAD工具导入现有模型，或使用其设计功能创建新的模型。

2.网格划分：将结构离散化为多个小元素，通常是三角形或四边形的网格。

Solidworks可以自动进行网格划分，也可以手动调整网格密度。

3.定义边界条件：用户需要定义加载条件和约束条件。

加载条件可以是力、压力、温度等，约束条件可以是固定支撑、固定位移等。

4.定义材料属性：用户需要指定每个小元素的材料属性，如杨氏模量、泊松比等。

Solidworks提供了常见材料的数据库，用户可以选择合适的材料。

5.运行分析：用户可以定义分析类型和求解器选项，然后运行有限元分析。

Solidworks会根据用户的设置计算结构的应力、变形和振动等特性。

6.结果分析：分析完成后，用户可以通过Solidworks提供的结果查看工具，如色标图、图表和动画等来分析结果。

用户可以根据结果进行优化设计或验证设计的准确性。

基于SolidWorksSimulation的有限元分析方法

基于SolidWorksSimulation的有限元分析方法SolidWorks Simulation是一种基于有限元分析（FEA）方法的软件，用于进行结构、流体和热传递分析。

该软件提供了一种直观且易于使用的方法，使工程师能够对产品在各种工作条件下的性能进行有效评估。

通过使用SolidWorks Simulation，工程师可以预测产品在真实环境中的行为，并进行系统优化，从而减少实际试验所需的时间和成本。

有限元分析是一种数值模拟技术，用于求解连续介质中的力学问题。

它将复杂的结构分解为多个单元，每个单元都有简化的几何和物理特性。

然后，通过求解每个单元内部的方程，可以得到整个结构的响应。

SolidWorks Simulation使用这种方法来解决各种工程问题，包括结构强度、热传导、振动和流体流动等。

对于结构分析，SolidWorks Simulation可以帮助工程师评估产品的强度、刚度和变形。

它可以模拟应力和应变分布，并显示在模型的各个部分。

通过调整材料属性和几何参数，可以优化产品的设计，以提高其性能并满足设计要求。

此外，SolidWorks Simulation还提供了疲劳分析工具，可以用于评估结构在长期使用后的寿命。

在流体力学方面，SolidWorks Simulation可以模拟空气和液体的流动以及传热过程。

工程师可以分析流体力学特性，如速度、压力、流量和涡旋等，并通过改变几何形状和边界条件来优化产品的设计。

此外，SolidWorks Simulation还可以模拟辐射传热、对流传热和传导传热等热传递过程。

使用SolidWorks Simulation可以帮助工程师提前发现设计中的问题，并减少试验和原型制作所需的成本和时间。

它还可以帮助工程师进行系统优化，以满足性能要求并提高产品的质量和可靠性。

SolidWorks Simulation提供了直观的用户界面和强大的后处理工具，使工程师能够更好地理解和解释分析结果。

Solidworks的结构分析与强度优化方法

Solidworks的结构分析与强度优化方法在现代工程设计中，结构分析和强度优化是至关重要的环节。

Solidworks作为一种强大的三维CAD软件，不仅可以进行设计和建模，还可以进行结构分析和强度优化，以确保设计的可靠性和安全性。

本文将介绍Solidworks的结构分析与强度优化方法，以帮助工程师在设计过程中提高效率和准确性。

首先，我们将重点介绍Solidworks的结构分析功能。

结构分析是对设计进行静态和动态力学分析的过程，以评估和优化结构在实际工作条件下的性能和稳定性。

Solidworks提供了几种结构分析方法，包括有限元分析（FEA）、模态分析和疲劳分析等。

有限元分析是Solidworks中最强大和常用的结构分析方法之一。

它基于有限元理论，将结构划分为许多小的有限元单元，并将每个单元的行为建模为具有特定物理性质的材料。

通过对每个有限元进行求解，可以得到结构的应力、应变、位移等参数。

有限元分析不仅可以用于静态分析，还可以用于模拟结构在特定动态载荷下的行为，如振动、冲击等。

模态分析是用于评估和优化结构的固有特性和自然频率的方法。

它可以帮助工程师确定结构的共振频率和模态形态，并进行结构的动态响应分析。

通过模态分析，可以预测和避免结构在工作过程中的共振和振动问题，从而提高结构的可靠性和稳定性。

疲劳分析是针对结构在长期循环载荷下的耐久性进行评估和优化的方法。

它考虑到结构在实际使用中的疲劳寿命和疲劳破坏机制，通过分析载荷谱和应力循环来预测结构的寿命。

通过疲劳分析，可以帮助工程师优化结构设计，延长结构的使用寿命。

除了结构分析，Solidworks还提供了一些强度优化的方法，以进一步优化结构的设计和性能。

拓扑优化是一种强度优化方法，通过重新分布材料以最小化结构的质量或最大化结构的刚度来改进结构的性能。

对于给定的边界条件和约束条件，拓扑优化可以帮助工程师找到最佳的材料分布，从而实现更好的结构性能。

Solidworks提供了拓扑优化的功能，并可以根据用户的要求进行自动的结构优化。

利用SolidWorks提高ANSYS有限元分析效率

Ｒ．Ｍｏｓｓ编著的《压力容器设计手册》力求列举各种
本文以压力容器切向接管局部应力分析为例（设计参数见表１），用三种软件进行分析，为压力容器的结
构设计提供一个思维更为广阔的计算途径。
ｉ薯｜｜。｜｜｜警｜｜ＴａｂｌｅＩ
项目设计压力／／ｖｌＰａ
设计温度／￣Ｃ
请参数啦ｓ＾眺
参数
０－３５
计算方法来解决实际遇到的各种结构，但是由于实际情况比较复杂，有些特殊的结构不可能完全用理论
公式计算出来，且有些计算公式计算结果过于保守，因此在实际设计的过程中，还必须用一些计算机辅助软件模拟真实工况进行应力分析计算。
第５０卷第５期
２０１３年ｌＯ月 ຫໍສະໝຸດ 化工没誓
与
誓
啦
、，ｏ１．５０Ｎｏ．５
ｏｃｔ．２０１３
ＰＲＯＣＥＳＳＥＱＵＩＰＭＥＮＴ＆ＰＩＰＩＮＧ
利用ＳｏｌｉｄＷｏｒｋｓ提高ＡＮＳＹＳ有限元分析效率
目前，有很多适用于压力容器设计计算的计算机辅助软件，例如ＳｏｌｉｄＷｏｒｋｓ、ＡＮＳＹＳ经典版、Ｗｏｒｋｂｅｎｃｈ、ＩＣＥＭ等。压力容器行业目前比较权威的应力分析软件是ＡＮＳＹＳ经典版，ＡＮＳＹＳ软件是
结构设计是否合理的定性问题。ＩＣＥＭ具有强大的网格划分功能，能够对复杂的模型划分全六面体网格。

Solidworks有限元分析教程

Solidworks有限元分析教程1. 准备模型：首先在Solidworks中创建需要进行有限元分析的三维模型。

模型可以是机械零件、结构构件、流体装置等。

确保模型的几何形状和尺寸都准确无误。

2.设置边界条件：定义边界条件是有限元分析的关键。

通过固定边界、施加力或位移、设置流体边界等方式，将模型恰当地约束和加载。

这些边界条件将影响模型的实际应力和变形情况。

3. 网格划分：有限元分析将模型离散为许多小单元，称为单元网格。

网格划分的质量对分析结果的准确性和计算效率至关重要。

Solidworks提供了多种单元类型和划分方法选择，如四边形单元、三角形单元、六面体单元等。

4.材料属性：为了准确描述材料的性能，需要为模型定义适当的材料属性。

包括杨氏模量、泊松比、线膨胀系数等。

这些参数将直接影响分析结果，如应力和变形。

5. 完成有限元分析：设置完边界条件、网格划分和材料属性后，可以进行有限元分析。

Solidworks提供了多种求解器和分析工具，可以计算模型在加载下的应力、变形和位移等信息。

6.结果评估和优化：有限元分析生成的结果包括应力云图、位移云图、变形云图等。

通过分析这些结果，可以评估模型的性能和瓶颈，进行优化和改进。

根据分析结果，可以对模型的材料、几何形状、设计参数等进行调整和优化。

总之，Solidworks有限元分析是一种非常有用的工程工具，可以帮助工程师评估和优化设计方案。

通过准确设置边界条件、网格划分和材料属性，进行有限元分析并评估结果，工程师可以更好地理解模型的性能，并进行针对性的改进。

这些步骤和方法将确保分析结果的可靠性和准确性，提高设计工作的效率和效果。

基于SolidWorks研究网格大小对有限元分析结果的影响

《装备制造技术＞2020年第9期基于SolidWorks研究网格大小对有限元分析结果的影响龙有强，刘璟(北海职业学院，广西北海536000)摘要:基于SolidWorks软件，对开口扳手进行受力分析，找出网格划分的大小对有限元分析结果的影响"位移"的数据精度高于“应力”的数据精度,一般情况下，网格划分越精密，计算精度就越高，但是网格的数目越多，电脑的运算也会越慢，因此，在实际运用中要结合实际去进行选择。

关键词:有限元分析;应力；位移；网格划分中图分类号:TP39#文献标识码：A文章编号：#672-545X(2020)09-0013-02 0引言1扳手模型的建立CAE软件功能强大，能够做动态分析、静态分析及流体力学分析等。

现已经广泛的应用于制造领域、教育领域、交通领域等各行各业。

目前比较常用的几款CAE软件有ANSYS,Abaqus,Hypermesh等。

这几款软件功能强大,在国内外应用非常广泛。

Solidworks 是由美国公司Solidworks开发的三维机械机械设计软件,它上手容易，操作简单,在非标机械行业广泛应用。

在Solidworks软件中，有一个功能强大的有限分析分析件Simulation,于机械件的力学分析非常用。

CAE软件分析的是一个的体的求解区域分解为有限的简单子区域，即将一个体简化分析为由有限个单合的等合体叫这个流在软件中为分”。

卫体分解，分解个区域，的软件。

手是一通用手，在装、维应用，制造一用45中40Cr合。

由于它是体，在行有限分析的比较，于Solidworks Simulation，开手为，分大小对分析结果的。

通Solidworks软件，手的有限扳手的材料是45#钢，性能如表1所示。

表145#钢力学性能参数名弹量/MPa泊松比质量密：/(kg/m3)屈服强/MPa 45#q2050.2978505302模拟扳手工作时的受力状态以及网格划分在机械制造中用的件，软件中的是的功能，用限制分析件的由。

solidworks有限元分析

SolidWorks有限元分析引言SolidWorks是一款常用的计算机辅助设计（CAD）软件，它提供了丰富的工具和功能来进行产品设计和分析。

其中的有限元分析（Finite Element Analysis，简称FEA）功能为工程师提供了一种模拟和分析产品性能的方法。

本文将介绍SolidWorks的有限元分析功能，并详细探讨其应用和优势。

什么是有限元分析（FEA）？有限元分析是一种数值方法，用于解决复杂的物理问题。

它将复杂结构分割成小的、简单形状的区域（有限元），然后通过对这些小区域进行数值计算来近似求解整个结构的行为。

有限元分析在工程设计和科学研究中被广泛应用。

它可以预测结构在受力情况下的变形、应力和振动等物理特性。

通过有限元分析，工程师可以在设计阶段快速评估产品的性能，并优化其结构，以满足设计要求。

SolidWorks有限元分析功能的特点SolidWorks的有限元分析功能是其强大工程设计工具的重要组成部分。

以下是SolidWorks有限元分析功能的一些特点：集成性SolidWorks提供了与自身设计环境完全集成的有限元分析工具。

这意味着用户可以在SolidWorks界面中直接进行有限元分析，无需另外安装其他软件或切换到其他界面。

直观的前处理SolidWorks的有限元分析功能提供了直观的前处理工具，使用户能够快速定义材料属性、约束和加载条件。

通过简单的拖放和点击操作，用户可以定义结构的几何形状、材料属性和物理限制。

自动网格生成在有限元分析中，网格是将结构分割成小区域的关键步骤。

SolidWorks的有限元分析功能可以自动生成高质量的网格。

用户只需设置一些基本参数，SolidWorks就能自动生成适用于分析的网格。

多种分析类型SolidWorks的有限元分析功能支持多种分析类型，包括静态、动态、热分析等。

用户可以根据实际需求选择合适的分析类型进行模拟。

结果可视化有限元分析的结果可以通过可视化的方式呈现，包括应力分布、位移和振动模态等。

SolidWorks有限元分析解析

数控加工模块包括的加工规则有钻孔规则、碾磨规则、车削规则、钣金规则和标准孔大小，分别介绍如下：
（1）钻孔规则：（2）碾磨规则：（3）车削规则：（4）钣金规则：（5）标准孔大小：
20
精选2021版课件
13.4.2 配置规则
21
精选2021版课件
18
精选2021版课件
13.4 数控加工
DFMXpress 是一种用于核准 SolidWorks 零件可制造性的分析工具。使用 DFMXpress 识别可能导致加工问题或增加生产成本的设计区域，其主要内容有：
规则说明。配置规则。核准零件。
19
精选2021版课件
13.4.1 规则说明
使用TolAnalyst完成分析需要以下4个步骤：（1）测量。（2）装配体顺序。（3）装配体约束。（4）分析结果。
14
精选2021版课件
13.3.1 测量
15
精选2021版课件
13.3.2 装配体顺序
16
精选2021版课件
13.3.3 装配体约束
17
精选2021版课件
13.3.4 分析结果
Solidworks有限元及模拟仿真仿真分析
1
精选2021版课件
13.1 SimulationXpress
使用SimulationXpress完成静力学分析需要以下5个步骤：
（1）应用约束。（2）应用载荷。（3）定义材质。（4）分析模型。（5）查看结果。
2
精选2021版课件
13.1.1 夹具
3
精选2021版课件
13.1.2 载荷
4
精选2021版课件
13.1.3 材质
5

机械设计中有限元分析的几个关键问题

机械设计中有限元分析的几个关键问题【摘要】有限元分析在机械设计中扮演着至关重要的角色，能够帮助工程师们评估和改进其设计方案。

本文将讨论有限元分析的基本原理，常见的有限元分析软件，材料特性在分析中的重要性，边界条件的设置以及模型的网格划分。

这些内容都是机械工程师在进行有限元分析时需要掌握的关键问题。

我们还将探讨有限元分析在机械设计中的应用以及未来发展，以及在面对挑战时可能带来的机遇。

通过深入理解并掌握这些关键问题，工程师们可以更好地利用有限元分析技术来提高产品的性能和质量，从而为机械设计领域的发展做出更大的贡献。

【关键词】机械设计、有限元分析、重要性、应用、软件、基本原理、材料特性、边界条件、模型、网格划分、未来发展、挑战、机遇1. 引言1.1 机械设计中有限元分析的重要性在机械设计中，有限元分析是一种非常重要的工具。

通过有限元分析，工程师们可以模拟和分析机械结构在不同工况下的应力、变形和疲劳等情况，从而优化设计方案，提高产品的性能和可靠性。

有限元分析可以帮助工程师们更好地理解机械结构的工作原理，预测和解决潜在的设计问题，提高设计效率和减少成本。

在现代机械设计中，由于产品设计复杂度和工作环境的多样性不断增加，有限元分析的重要性也日益凸显。

通过有限元分析，工程师们可以在设计阶段就对产品进行多方面的性能评估，避免在实际制造和使用过程中出现意外问题。

在激烈的市场竞争中，产品的性能和质量往往决定了企业的竞争力，而有限元分析可以帮助企业更好地把握市场需求，提升产品品质，实现可持续发展。

有限元分析在机械设计中扮演着至关重要的角色，是现代工程设计不可或缺的一部分。

通过深入研究和应用有限元分析技术，我们可以提高产品的性能和可靠性，降低设计风险，为企业创造更大的经济效益和社会价值。

1.2 有限元分析在机械设计中的应用有限元分析在机械设计中的应用非常广泛，可以帮助工程师解决各种复杂的结构力学问题。

其中包括但不限于以下几个方面：1. 结构强度分析：有限元分析可以用来评估结构的强度和刚度，帮助工程师设计出更加安全可靠的机械结构。

solidworks有限元分析

solidworks有限元分析什么是有限元分析？有限单元法：把一个连续的零件模型划分为很多个小块，因为对一个零件模型直接求解受力，很难得出解析解，必须用到数值求解法（有限单元法），把零件模型划分为多个小块，因为小块是有体积的，所以是有限个小块。

有限元分析：使用有限单元法进行分析有限元分析的常用术语1、网格：使用四面体或三角形来近似地模拟真实的几何模型。

进行有限元分析时画网格（把一个连续的实体分成有限个单元）是必须的过程。

2、单元：四面体、三角形被称之为单元3、节点：单元的角点4、刚体：在进行有限元分析的时候，我们分析的物体都是柔性体（可以变形的物体）。

当我们不关心某一个物体的形变时，就可以把这个物体设为刚体。

5、载荷：施加在点、线、面上的扭矩、力矩、压力、重力、离心力、热载荷（热胀冷缩）、强制位移（在悬臂梁上设置2mm的位移，观察悬臂梁的受力情况）等什么是应力、位移、应变？应力是单位面积上的内力大小。

Von Mises 应力是一种等效应力，该点的等效应力越大，约危险，单位一般是N/mm2(Mpa)，单位在“应力”，右键“编辑定义”，“显示”里面可以更改单位。

位移是构件内一点沿某方向移动的距离。

应变是单位长度位移的多少，一点沿某方向的应变大，则该点沿该方向的变形程度大。

编辑材料时应该注意什么？编辑材料时，在材料属性一栏，红色是必须用到的材料常数，蓝色是在特定的载荷类型下才会被使用，如“温度载荷”就需要“热扩张系数”。

，黑色是不会用到的。

但根据有限元理论，弹性模量、中泊松比才是必须要用的，质量密度是要加惯性力（重力、离心力）的时候要用到，屈服强度是在计算安全系数时才能用到。

画网格时应该注意什么？画网格时，可以用（计算结果中的应力图与网格图重合到一起），红色应力大的部分要完整地覆盖两层网格，这样的话，网格就划分的很好了。

另外，在应力大的地方可以相应地增加网格精度，保证网格划分很好。

右键点击“网格”，选择“应用网格控制”，选择要提高精度的地方（线、面），第二个参数是此最高精度变到设置的网格普遍精度的速率（一般是1.2）。

solidworks 有限元分析

Байду номын сангаас
在完成建模的条件后，启动 Solidworks 的有限元分析插件 Solidworks Simulation，如下图所示：
55 图 2 启用 Solidworks Simulation 插件 Fig.2 enable Solidworks Simulation 新建算例并选择静应力分析，并对算例条件进行设置，在算例中首先设定机械爪片的材质，在此处选择 AISI 1045 钢[4]，冷拔，即 45#钢。其弹性模量为 2.05 e
作者简介：王超（1989），男，硕士，机器人机构学通信联系人：魏世民（1965），男，教授，机器人机构运动学分析与综合. E-mail: wsmly@
-1-
中国科技论文在线
40

版以后继承了 COSMOSWorks 有限元分析插件，更名为 Solidworks Simulation。Simulation 完全集成于 Solidworks 中，提供静力学分析、频率分析、热力学分析、撞击测试分析、疲劳分析、接触分析和优化设计等服务[2-3]。由于其采用了 FFE （快速有限元法， Fast Finite Element）算法，其运算速度、运算精度和磁盘占用控制方面有很大的优势[3]。
[1] [2] [3] [4] [5] [6] 杨文亮.苹果采摘机器人机械手结构分析与设计[D].江苏：江苏大学，2009. 二代龙震工作室.SolidWorks 2011 高级设计[M].北京：清华大学出版社，2011 张永庆.浅析 COSMOSWORKS 在有限元分析中的应用[J]，2008,32（增刊）：53-55 机械设计手册编委会.机械设计手册[M].北京：机械工业出版社，2004. 刘向峰.机械设计教程[M].北京:清华大学出版社,2008. 卢险峰.优化设计导论[M].北京：化学工业出版社，2010

solidworks有限元分析

solidworks有限元分析有限元分析是solidworks软件中非常强大的一个功能，如果要使用好这个功能必须结合自身的很多知识才能运用好，有限元分析不同于绘图，它需要有材料力学、理论力学、高等数学的基础，下面就给大家简单介绍进行有限元分析的方法和步骤。

solidworks有限元分析solidworks有限元分析应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。

其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术。

看板网根据超过十年的项目经验和培训经验，提醒各位朋友，有限元分析，不同于绘图。

以下是看板网总结的solidworks有限元分析使用方法，希望对大家有用。

一、软件形式：（一）solidworks的内置形式：SimulationXpress——只有对一些具有简单载荷和支撑类型的零件的静态分析。

（二）SolidWorks的插件形式：SimulationWorks Designer——对零件或装配体的静态分析。

SimulationWorksProfessional——对零件或装配体的静态、热传导、扭曲、频率、掉落测试、优化、疲劳分析。

SimulationWorks AdvancedProfessional——在SimulationWorksProfessional的所有功能上增加了非线性和高级动力学分析。

（三）单独发行形式：Simulation DesignSTAR——功能与SimulationWorks Advanced Professional相同。

二、使用FEA的一般步骤：FEA=Finite Element Analysis——是一种工程数值分析工具，但不是唯一的数值分析工具！其它的数值分析工具还有：有限差分法、边界元法、有限体积法等等。
