第8章_MATLAB在高压直流输电及柔性输电中的仿真实例
matlab电气仿真实例
matlab电气仿真实例MATLAB电气仿真实例在本文中，我们将探讨MATLAB在电气仿真领域中的应用。
通过一个具体的实例，我们将展示如何使用MATLAB进行电气系统的建模、分析和仿真。
1. 引言电气系统的建模和仿真对于设计和分析电路、控制系统、电力系统等具有重要意义。
传统的电气仿真方法需要手动编写大量的数学方程，并且计算过程繁琐。
而MATLAB提供了一种快速、简便且高效的方式来实现电气仿真。
2. 问题描述假设我们有一个简化的直流电机系统。
系统包括一个直流电机、一个电阻和一个电压源。
我们想要分析在给定电压下电机的转速以及电机周围的电压和电流的变化情况。
3. 建立电气系统模型首先，我们需要建立电气系统的数学模型。
在本例中，我们使用电路定律（基尔霍夫定律和欧姆定律）来建立模型。
根据基尔霍夫定律，我们可以得到电路的电流方程：I = \frac{V}{R}其中，I是电流，V是电压，R是电阻。
根据欧姆定律，我们可以得到电机的速度与电压之间的关系：\omega = \frac{V}{K}其中，ω是电机的角速度，V是电压，K是电机的转速常数。
基于这些方程，我们可以进一步建立系统的状态空间模型：\begin{bmatrix} \dot{\omega} \\ \dot{I} \end{bmatrix} =\begin{bmatrix} 0 & \frac{-1}{K} \\ 0 & \frac{-1}{R}\end{bmatrix} \begin{bmatrix} \omega \\ I \end{bmatrix} +\begin{bmatrix} \frac{1}{K} \\ 0 \end{bmatrix} V其中，\dot{\omega}和\dot{I}分别表示电机速度和电流的导数。
4. MATLAB仿真现在我们可以使用MATLAB进行仿真了。
首先，我们需要定义系统的参数和初始条件。
例如，我们可以选择电压源电压为12V，电阻为1Ω，转速常数为10。
高压直流输电系统的matlab仿真
目录摘要 (I)Abstract (II)1绪论 (1)1.1选题背景及意义 (1)1.1.1国外的研究现状 (1)1.1.2国内的发展现状 (1)1.2课题设计目标 (1)1.2.1经济性 (1)1.2.2互联性 (1)1.2.3控制性 (2)1.3高压直流输电的缺点 (2)2高压直流输电控制基本原理 (3)2.1高压直流输电控制系统分层结构 (3)2.2高压直流输电控制原理 (4)2.3高压直流输电控制方式 (5)2.3.1换流器触发控制 (5)2.3.2换流变压器控制 (5)2.4高压直流输电控制系统基本组成 (5)2.4.1换流器触发控制基本组成 (5)2.4.2换流变压器分接头控制基本组成 (6)3高压直流输电基本构成和工作原理 (7)3.1直流输电系统的构成方式 (7)3.1.1单极系统 (7)3.1.2双极系统 (8)3.1.3背靠背直流系统 (9)3.2高压直流输电的基本结构与工作原理 (9)3.2.1高压直流输电的基本结构与工作原理 (9)3.2.2基于晶闸管的12脉动换流单元 (10)4高压直流输电仿真模型的建立与结果分析 (12)4.1高压直流输电仿真模型的建立 (12)4.1.1线路的参数 (12)4.1.2整流环节简介 (13)4.1.3逆变环节简介 (13)4.1.4滤波器子系统简介 (13)4.2仿真结果分析 (14)4.2.1稳态系统波形 (14)4.2.2 HDVC系统直流线路故障 (15)4.2.3 HDVC系统交流侧故障 (17)5结论 (19)参考文献 (20)致谢 (21)ContentsAbstract (II)1 Introduction (1)1.1 Background and significance (1)1.1.1 Foreign research (1)1.1.2 Domestic research (1)1.2 Advantages of HDVC (1)1.2.1 Economy (1)1.2.2 Connection (1)1.2.3 Control (1)1.3 Short of HDVC (2)2 Basic principle of HDVC control system (3)2.1 Hierarchical structure (3)2.2 Principle of HDVC control system (4)2.3 Methods of HDVC control (5)2.3.1 Converter trigger (5)2.3.2 Converter transformer (5)2.4Constitute of HDVC control system (5)2.4.1 Consititute of converter trigger (5)2.4.2 Consititute of converter transformer (6)3 Operational principle of HDVC system (7)3.1 Consititute of HDVC system (7)3.1.1 System of single-pole (7)3.1.2 System of double-pole (8)3.1.3 System of back-to-back (9)3.2Operational principle of HDVC system (9)3.2.1Operational principle of HDVC system (9)3.2.2 12 pulsation commutation units based on thyristor (10)4Foundation and analysis of simulation model (12)4.1 Foundation of simulation model (12)4.1.1 Parameter in lines (12)4.1.2 Rectifier (13)4.1.3 Inverter (13)4.1.4 Filter (13)4.2 Analysis of simulation model (14)4.2.1 Waveform of steady state system (14)4.2.2 Waveform of DC line fault (15)4.2.3 Waveform of AC line fault (17)5 Conclusion (19)Reference documentation (20)Appreciation (21)高压直流输电系统的MATLAB仿真摘要：HVDC就是高压直流输电的缩写，不同于传统的交流输电，采用高压直流输电具有许多交流输电不具备的特性。
基于MATLAB的高压直流输电系统建模与仿真
编号 2018180240B 研究类型基础研究分类号 TP273.6 学士学位论文（设计）Bachelor’s Thesis论文题目基于MATLAB的高压直流输电系统的建模与仿真作者姓名罗俊学号2014118010240所在院系机电与控制工程学院学科专业名称电气工程及其自动化导师及职称韩涛讲师论文答辩时间2018年5月12日学士学位论文（设计）诚信承诺书目录1绪论 (5)1.2高压直流输电系统的优势和不足 (5)1.3高压直流输电的应用 (6)2 高压直流输电系统的原理 (6)2.1高压直流系统的元件与接线 (7)2.2换流器的工作原理 (12)2.3十二脉动换流器 (17)2.4直流输电系统的基本控制原理 (19)2.5直流输电系统的基本控制 (19)3高压直流输电系统仿真建模 (21)3.1单个最大接地回路直流输电系统基本结构（正极） (21)3.2 建模与仿真工具MA TLAB/Simulink 简介 (22)3.3高压直流输电系统建模 (23)4高压直流输电系统仿真结果分析 (27)4.1高压直流输电系统的起停和逐步仿真 (27)总结 (31)参考文献 (31)基于MATLAB的高压直流输电系统建模与仿真罗俊（指导教师，韩涛）（湖北师范大学机电与控制工程学院，中国黄石 435002）摘要：高压直流输电系统（HVDC）是一种成本低，耗能少，稳定性高，并且利用长距离线路来进行大容量输电的技术。
这种技术一般运用在海底电缆等长距离大容量的输电线路中。
本篇论文对高压直流输电系统（HVDC）的结构和概况进行论述。
运用Matlab仿真软件中的Simulink对其进行建模和系统的仿真得到相应的仿真波形，验证其有效性。
关键字：高压直流输电系统；Matlab仿真；Simulink模块库中图分类号：TP273.6Modeling and Simulation of HVDC Transmission System Based onMATLABLuo Jun(tutor: Han Tao)(College of Mechatronics and Control Engineering, Hubei Normal University, Huangshi, China, 435002)Abstract :HVDC (HVDC) is a low cost, low energy consumption, high stability, and the use of long distance lines for large capacity transmission technology. This technique is commonly used in long-distance, large-capacity transmission lines such as submarine cables. This paper discusses the structure and general situation of HVDC. Simulink of Matlab simulation software is used to simulate the simulation of the simulation and verify its effectiveness.Key words:HVDC transmission system；The Matlab simulation；Simulink module library基于MATLAB的高压直流输电系统建模与仿真罗俊（指导教师，韩涛）（湖北师范大学机电与控制工程学院中国黄石 435002）1绪论1.1高压直流输电系统的发展概况在现如今这个时代，用电在日常的生活中不可或缺，那么输电系统就显得更加重要，传输系统可分为直流传输和交流传输与交流传输相比，高压直流传输具有低功耗，低成本和高传输容量的优点，直流传输更加稳定。
matlab 电力系统仿真 例程
matlab 电力系统仿真例程英文回答：MATLAB Power System Simulation Examples.MATLAB is a widely used software platform for power system simulation due to its robust capabilities and user-friendly interface. Here are a few common examples of power system simulations performed using MATLAB:Load flow analysis: This simulation helps determine the voltage and current distribution in a power system under steady-state conditions. It is used for planning, operation, and analysis of power systems.Transient stability simulation: This simulation assesses the dynamic behavior of a power system during sudden disturbances, such as faults or load changes. It helps ensure that the system remains stable after such events.Power flow optimization: This simulation optimizes the power flow through a power system to minimize losses, improve voltage stability, or reduce operating costs.Renewable energy integration: This simulation helps evaluate the impact of integrating renewable energy sources, such as solar and wind, into the power system.Microgrid modeling: This simulation investigates the performance and control of small-scale power systems, known as microgrids, which can provide localized and resilient power generation.MATLAB offers various toolboxes and capabilities for power system simulation, including:SimPowerSystems: A dedicated toolbox for modeling and simulating electrical power systems, including power generation, transmission, and distribution.Simulink: A powerful simulation environment formodeling dynamic systems, including power systems.Power System Blockset: A library of pre-built blocks for power system components, such as generators, transformers, and transmission lines.中文回答：MATLAB 电力系统仿真示例。
matlab在电力系统线路故障仿真中的应用
一、概述1. 电力系统在现代社会中扮演着至关重要的角色，而线路故障是影响电力系统稳定性和可靠性的重要因素之一。
2. 仿真技术在电力系统线路故障研究中起着至关重要的作用，而matlab作为一种强大的数学工具，被广泛应用于电力系统仿真中。
二、matlab在电力系统仿真中的基本原理1. matlab作为一种数学建模与仿真工具，在电力系统仿真中可利用其强大的计算和可视化功能。
2. 电力系统仿真中的基本原理包括系统建模、参数设置、仿真算法选择等。
三、matlab在电力系统线路故障仿真中的具体应用1. matlab上线路故障模拟中的原理与方法1.1 研究线路故障对电力系统的影响需要进行故障模拟，而matlab可通过建立系统模型来模拟不同类型的线路故障。
1.2 matlab可通过编程实现故障过程中的系统参数变化、电压电流波形变化等仿真过程。
2. matlab上线路故障分析中的应用2.1 通过matlab进行线路故障仿真后，可利用其数据分析和可视化功能对故障过程进行分析，包括电压、电流、功率等参数的变化规律。
2.2 matlab可绘制出故障瞬态过程中的波形图、相量图等，为故障分析提供直观的数据支持。
3. matlab上线路故障处理与优化中的应用3.1 通过matlab仿真分析线路故障后，可对电力系统的保护装置和故障处理方案进行优化，提高系统的可靠性和稳定性。
3.2 matlab可通过仿真结果对系统的故障处理方案进行验证和优化，为现场操作提供科学依据。
四、matlab在电力系统线路故障仿真中的发展趋势1. 面向大规模电力系统的仿真1.1 matlab在电力系统仿真中的应用已经逐渐向着大规模和复杂系统发展，如超高压输电系统的仿真研究。
2. 面向多元化仿真需求2.1 随着电力系统技术的不断创新，matlab在电力系统线路故障仿真中的应用也将面临更多元化的仿真需求，如新能源系统的仿真研究。
五、结论1. matlab作为一种强大的数学工具，在电力系统线路故障仿真中发挥着重要作用。
直流调速系统的MATLAB仿真(报告)

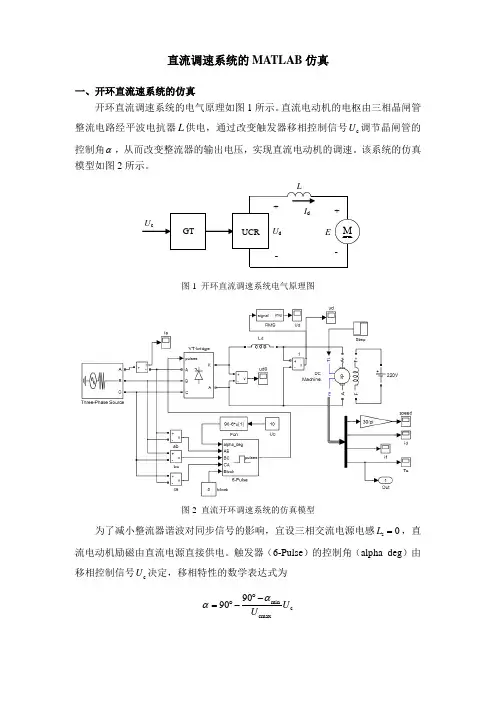

直流调速系统的MATLAB 仿真一、开环直流速系统的仿真开环直流调速系统的电气原理如图1所示。
直流电动机的电枢由三相晶闸管整流电路经平波电抗器L 供电，通过改变触发器移相控制信号c U 调节晶闸管的控制角α，从而改变整流器的输出电压，实现直流电动机的调速。
该系统的仿真模型如图2所示。
图1 开环直流调速系统电气原理图图2 直流开环调速系统的仿真模型为了减小整流器谐波对同步信号的影响，宜设三相交流电源电感s 0L =，直流电动机励磁由直流电源直接供电。
触发器（6-Pulse ）的控制角（alpha_deg ）由移相控制信号c U 决定，移相特性的数学表达式为minc cmax9090U U αα︒-=︒-在本模型中取min 30α=︒，cmax 10V U =，所以c 906U α=-。
在直流电动机的负载转矩输入端L T 用Step 模块设定加载时刻和加载转矩。
仿真算例1 已知一台四极直流电动机额定参数为N 220V U =，N 136A I =，N 1460r /min n =，a 0.2R =Ω，2222.5N m GD =⋅。
励磁电压f 220V U =，励磁电流f 1.5A I =。
采用三相桥式整流电路，设整流器内阻rec 0.3R =Ω。
平波电抗器d 20mH L =。
仿真该晶闸管-直流电动机开环调速系统，观察电动机在全压起动和起动后加额定负载时的电机转速n 、电磁转矩e T 、电枢电流d i 及电枢电压d u 的变化情况。
仿真步骤：1）绘制系统的仿真模型（图2）。
2）设置模块参数（表1） ① 供电电源电压N rec N 2min 2200.3136130(V)2.34cos 2.34cos30U R I U α++⨯==≈⨯︒② 电动机参数 励磁电阻：f f f 220146.7()1.5U R I ===Ω 励磁电感在恒定磁场控制时可取“0”。
电枢电阻：a 0.2R =Ω电枢电感由下式估算：N a N N 0.422019.119.10.0021(H)2221460136CU L pn I ⨯==⨯≈⨯⨯⨯电枢绕组和励磁绕组间的互感af L ：N a N e N 2200.21360.132(V min/r)1460U R I K n --⨯==≈⋅ T e 60600.132 1.262π2πK K ==⨯≈T af f 1.260.84(H)1.5K L I === 电机转动惯量2222.50.57(kg m )449.81GD J g ==≈⋅⨯③ 额定负载转矩L T N 1.26136171.4(N m)T K I ==⨯≈⋅表1 开环直流调速系统主要模型参数3）设置仿真参数：仿真算法odel5s ，仿真时间5.0s ，直流电动机空载起动，起动2.5s 后加额定负载L 171.4N m T =⋅。
基于MATLAB的高压直流系统直流线路故障仿真分析
