飞机故障诊断-系统故障查找方法-1
《飞机故障诊断一》课件
飞机故障诊断的定义
飞机故障诊断：通过对飞机运行状态、性能参数和异常声响等信息的监测，运用 专业知识和技术手段，对飞机各系统、部件是否存在故障进行判断和定位的过程 。
飞机故障诊断是保障飞行安全的重要环节，也是提高飞机可靠性和降低维修成本 的关键措施。
飞机故障诊断的重要性
保障飞行安全
及பைடு நூலகம்发现和排除故障，避免因故障导致的事故， 确保飞行安全。
案例二
某型飞机襟翼无法正常展开：经检查，襟翼控制油路中的液压泵内部磨损严重 ，导致泵无法提供足够的压力。更换液压泵后，故障排除。
PART 05
飞机电气系统故障诊断
电气系统常见故障类型
断路故障
电路中存在断开点，导 致电流无法流通。
短路故障
电路中存在低阻抗路径 ，导致电流不经过负载
直接流过。
接触不良故障
飞机故障诊断的常用工具与设备
VS
飞机故障诊断常用的工具与设备包括 万用表、示波器、频谱分析仪等。这 些工具与设备在诊断过程中起着至关 重要的作用，能够帮助维修人员快速 定位和修复故障，确保飞机的安全运 行。
PART 03
飞机发动机故障诊断
发动机常见故障类型
控制系统故障
电气故障
如传感器故障、控制元件失灵等 。
复合材料对飞机故障诊断的影响
材料特性
复合材料的特殊性质对故障诊断 提出了新的挑战和机遇，需要采 用特殊的检测和诊断方法。
无损检测
发展无损检测技术，实现对复合 材料损伤的精确检测和评估，提 高故障诊断的准确性。
跨学科合作
加强跨学科合作，整合材料科学 、力学、物理学和故障诊断技术 ，推动复合材料故障诊断技术的 发展。
2023-2026
国外飞机故障诊断方法
国外飞机故障诊断方法
1. 故障树分析法（Fault Tree Analysis，FTA）：这是一种从上到下的故障分析方法，通过对系统中可能的故障事件进行逐步分析，找出导致故障的根本原因。
FTA 常用于安全评估和可靠性分析。
2. 基于模型的诊断方法：这种方法利用数学模型来描述飞机系统的行为和性能。
通过监测模型的输入和输出，可以实时检测系统是否偏离正常工作状态。
常见的模型包括物理模型、统计模型和神经网络模型等。
3. 专家系统：专家系统是一种基于知识和经验的诊断方法，它将领域专家的知识和经验转化为计算机程序。
当系统出现故障时，专家系统可以根据输入的故障症状和参数，推断出可能的故障原因，并提供相应的维修建议。
4. 数据驱动的诊断方法：这种方法利用机器学习和数据挖掘技术，对大量的历史故障数据进行分析和处理，提取出故障模式和特征。
通过对实时数据与历史数据的比较，可以实现对飞机系统的故障预测和诊断。
5. 健康管理系统：健康管理系统是一种集成的故障诊断方法，它结合了多种诊断技术和监测手段，对飞机系统的健康状态进行全面评估和管理。
这种系统可以实现故障预警、故障诊断、维修计划制定等功能。
需要注意的是，不同的飞机故障诊断方法各有优缺点，适用于不同的应用场景和故障类型。
在实际应用中，通常需要结合多种方法进行综合诊断，以提高故障诊断的准确性和可靠性。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法飞机总装配阶段是指飞机制造过程中的最后一道工序，涉及到飞机各个部件的组装和系统的调试。
而液压系统是飞机中非常重要的一个系统，它负责飞机的起落架、刹车、舵面等部件的操作。
液压系统的故障分析和诊断对于保障飞机的正常运行至关重要。
在飞机总装配阶段，液压系统故障的原因主要包括以下几个方面：1. 设计缺陷：液压系统的设计存在缺陷，如管路连接不良、阀门设置不合理等，容易导致液压系统的故障。
2. 部件损坏：液压系统中的部件如泵、阀门、管路等存在磨损、老化、裂纹等问题，导致系统无法正常工作。
3. 油液污染：油液中存在杂质、水分、氧化物等污染物，会阻塞管路、堵塞阀门，影响液压系统的正常运行。
4. 液压系统调试不当：在总装配阶段，液压系统需要进行调试，如果调试不当，如设置压力过大、泄漏控制不当等，都可能导致系统故障。
针对液压系统故障的分析和诊断，可以采取以下方法：1. 观察和检查：通过观察液压系统的工作状态，如泄漏、压力变化、噪音等，来初步判断故障的原因。
并对液压系统进行检查，包括部件的外观、连接是否正常，油液的清洁度等，以排除一些常见的问题。
2. 流量和压力测试：采用流量计和压力表等测试仪器，对液压系统进行流量和压力的测试，以确定系统是否能够正常工作，并根据测试结果分析故障原因。
3. 液压系统参数的检测和分析：对液压系统的参数进行检测和分析，如压力、流量、温度等，通过比对理论数值和实际数值的差异，找出可能存在的问题。
4. 故障编码和故障诊断系统的应用：飞机液压系统通常配备有故障编码和故障诊断系统，可以通过系统自检和故障编码，快速定位故障原因。
可以借助故障诊断系统对系统进行全面的检测和分析。
飞机总装配阶段液压系统故障的分析和诊断是确保飞机正常运行的重要环节。
通过观察、检查、测试和分析各项液压系统参数，可以找出故障的原因，并采取相应的措施进行修复，确保液压系统能够正常工作。
也需要提高工作人员的技能和经验，以加快故障分析和修复的速度。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法飞机的液压系统是飞机的重要组成部分之一，为飞机提供了力量和控制。
在飞机总装配阶段，液压系统出现故障是常见的情况，需要及时分析和诊断，以保障飞机的安全飞行。
本文将从故障种类、故障分析流程及诊断方法三个方面对飞机总装配阶段液压系统故障进行分析。
一、故障种类（一）输出压力不稳定这种故障可能是由于压力调节器的泄漏导致的，也可能是液压元件摩擦或密封件不良所引起的。
（二）内泄漏内泄漏表现为油液通过元件内部的缝隙进入较低压力的回路，使回路压力降低或系统油温升高。
内泄漏的原因可能是密封件损坏或者元件内部缺陷等。
（三）外泄漏这种故障表现为油液从元件外部的接头、管路等泄漏出来，可能是接头、管路等紧固不当，或者密封垫损坏等原因。
（四）元件失效元件失效可能是因为材料问题、制造问题或者使用寿命到期等原因导致。
二、故障分析流程初步故障判断通过合理的仪器设备检查系统压力、油温、油位、系统噪音等情况，记录并分析故障现象。
分析故障原因根据故障现象，分析可能的故障原因，从而缩小分析范围。
排除故障结合实际情况，分析故障可能的原因，通过修理异响和更换部件等方法排除故障，并检查修复后效果。
确定故障原因在排除故障后，结合经验和原理判断故障原因。
如无法确定，需要通过更换元件或模拟试验等方法进一步确定。
三、诊断方法（一）压力检测法通过系统压力检测仪器检测液压系统的压力变化情况，确定故障位置。
（二）油温检测法通过油温计测量液压系统油温变化情况，判断系统是否存在内泄漏情况。
（三）液压元件试验法通过液压元件的试验来判断当故障情况条件下液压元件是否正常工作。
（四）仿真试验法利用计算机仿真软件对液压系统进行仿真试验，找出故障原因。
综上所述，液压系统故障在飞机总装配阶段不可避免，但只要运用正确的故障分析流程和诊断方法，可快速定位问题并排除故障，确保飞机的安全飞行。
飞机航电系统故障分析方法与故障诊断系统分析
摘要：在民航事业飞速发展的背景下，飞机持续适航能力要求也不断提高，但从目前情况来看，在飞机维护过程中，各种故障尤为频繁，由于飞机结构和航电系统相当复杂，在满足适航要求的前提下对飞机故障进行检修需要花费大量的人力和时间。
本文基于上述背景，对飞机航电系统故障分析方法以及故障诊断系统进行了研究，以期能为飞机检修人员提供借鉴意义。
关键词：飞机航电系统；故障；分析方法；诊断系统在飞机航线维护以及飞机检修过程中，几乎每天都要面对各种各样的故障，由于飞机类型较多，且航电系统复杂，外加故障原因与环境、设备、人员等多种因素相关，因此对飞机航电系统故障进行准确诊断并及时排除故障对飞机安全航行有重要意义。
以下将从飞机航电系统概述分析入手，逐步探讨了航电系统故障的分析和诊断方法。
一、飞机航电系统概述目前通常采用的飞机航电系统为g1000航空电子系统，该系统具有高度集成的特征，内部包括高频通信收发机、gps收发机、等航空通讯电子设备，同时在机舱内配备了两台高分辨率的高精度液晶显示屏。
该航电系统充分应用了飞机的操控特征、大气数据和以太网连接通信领域内的数据成果，具备功能性与实用性。
系统将航空电子设备和仪表操作显示集成到一个单独的显示系统内，用液晶电子显示替代传统的机械仪表，从而让航行信息具备高灵活度，但航电系统在带给航空人员便捷的同时也给设备维护人员带来了一定的困难。
g1000子系统则包括飞行仪表显示系统和导航与通信系统。
飞行仪表显示系统主要负责为主系统提供飞行参数，例如航向、高度、外界大气参数、飞行姿态等，信息均可在pfd显示屏中显示。
导航与通信系统则主要起到导航与通信功能，音频信号通过数字传输通道送入音频板，gps信息则传送到mfd和pfd显示屏中进行处理。
二、飞机航电系统故障分析方法和诊断系统1.航电系统故障航电系统中最容易出现的是数据链路故障，由于数据链路状况主要以不同颜色的框框来进行区分，红色表示确定链路失效，黑色表示链路不明，系统无法准确识别，绿色则表示链路正常，例如pfd显示屏arinc 429中1号通道状态框显示为红色，则提示航电系统故障与lru grs77相关，即pfd与航向基准系统间的链路失效。

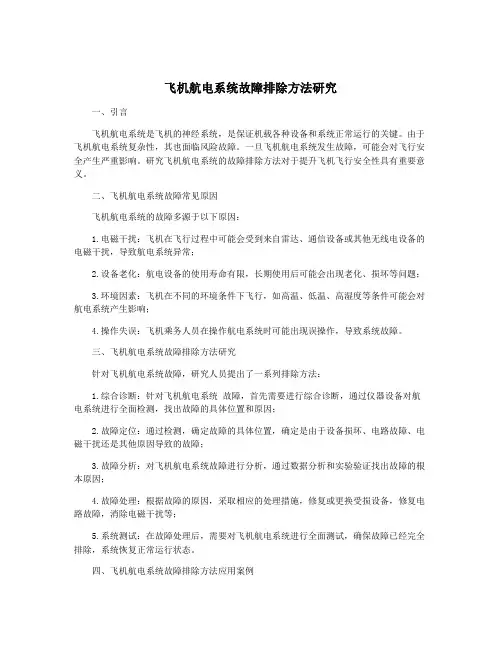

飞机航电系统故障排除方法研究
飞机航电系统故障排除方法研究一、引言飞机航电系统是飞机的神经系统，是保证机载各种设备和系统正常运行的关键。
由于飞机航电系统复杂性，其也面临风险故障。
一旦飞机航电系统发生故障，可能会对飞行安全产生严重影响。
研究飞机航电系统的故障排除方法对于提升飞机飞行安全性具有重要意义。
二、飞机航电系统故障常见原因飞机航电系统的故障多源于以下原因：1.电磁干扰：飞机在飞行过程中可能会受到来自雷达、通信设备或其他无线电设备的电磁干扰，导致航电系统异常；2.设备老化：航电设备的使用寿命有限，长期使用后可能会出现老化、损坏等问题；3.环境因素：飞机在不同的环境条件下飞行，如高温、低温、高湿度等条件可能会对航电系统产生影响；4.操作失误：飞机乘务人员在操作航电系统时可能出现误操作，导致系统故障。
三、飞机航电系统故障排除方法研究针对飞机航电系统故障，研究人员提出了一系列排除方法：1.综合诊断：针对飞机航电系统故障，首先需要进行综合诊断，通过仪器设备对航电系统进行全面检测，找出故障的具体位置和原因；2.故障定位：通过检测，确定故障的具体位置，确定是由于设备损坏、电路故障、电磁干扰还是其他原因导致的故障；3.故障分析：对飞机航电系统故障进行分析，通过数据分析和实验验证找出故障的根本原因；4.故障处理：根据故障的原因，采取相应的处理措施，修复或更换受损设备，修复电路故障，消除电磁干扰等；5.系统测试：在故障处理后，需要对飞机航电系统进行全面测试，确保故障已经完全排除，系统恢复正常运行状态。
四、飞机航电系统故障排除方法应用案例对于飞机航电系统故障，采取上述排除方法可以取得良好效果。
以下是一则飞机航电系统故障排除方法的应用案例。
某次飞机在飞行中，航电系统出现异常，无法正常工作，影响了飞行安全。
机组人员立即进行综合诊断，通过仪器设备对航电系统进行全面检测，发现是由于飞机受到了雷达的电磁干扰，导致航电系统异常。
随后，机组人员采取了相应的处理措施，对受影响的设备进行屏蔽处理，消除了电磁干扰对航电系统的影响。
飞机操控系统故障诊断方法
飞机操控系统故障诊断方法作者：张洵浩来源：《新教育时代·学生版》2017年第12期摘要：故障诊断能对设备的故障做出早期预报，并对出现的故障原因做出判断，提出对策，避免或减少事故的发生。
故障诊断能够减少定期维修时间，提高设备的可靠性，延长使用寿命，降低运行和检修费用，提高经济效益。
它为设备安全、稳定、长周期、全性能、优质运行提供了可靠的技术和管理保障。
因此，对飞机环境控制系统进行故障诊断研究是非常必要的。
关键词：飞机操控系统故障诊断引言飞机操控系统是控制飞机飞行安全的关键系统，它用来保证飞机处在正常的飞行姿态上，是众多飞机机载电子设备中十分重要的一个。
随着各种放宽静稳定、直接力控制技术及以改善飞行的品质为目标的主动飞行控制技术发展，飞机飞行控制系统对飞机来说，其重要性越来越大。
本文简要介绍故障诊断的基本概念，着重综述飞机操控系统故障诊断方法。
[1]一、飞机操控系统故障诊断概述飞机对可靠性和安全性有严格的要求，必须对控制系统的潜在故障进行检测和诊断，及时发现输入一输出传感器、部附件和子系统的故障。
故障定义为使系统表现出不希望特性的任何异常现象，或动态系统中部分元器件功能失效导致整个系统性能恶化的情况或事件。
当系统发生故障时，系统中的各种量（可测的或不可测的）或它们的一部分表现出与正常状态不同的特性，这种差异就包含丰富的故障信息，如何找到故障的特征描述，并利用它们进行故障的检测隔离就是故障诊断的任务。
[2]二、飞机操控系统故障诊断方法故障的分类可从不同的方面进行，从故障发生的部位看，可分为仪表故障、执行器故障和元件故障；根据故障性质，可分为突变故障和缓慢故障；从建模角度可分为乘性故障和加性故障。
至于故障诊断的方法，一般可分为硬件冗余方法和软件冗余方法。
硬件冗余方法需要增加测试设备，使系统复杂，成本高，所以多采用软件冗余。
本文主要介绍软件冗余方法。
软件冗余方法可分为两大类：1）基于控制系统解析模型的诊断方法；2）不依赖于解析模型的诊断方法。
飞机系统维护中的故障诊断与排除
飞机系统维护中的故障诊断与排除近年来，随着航空运输业的快速发展，飞机的安全性和可靠性已经成为最为关注的话题之一。
飞机作为一种高精密机械产品，其中的诸多系统和部件需要经常进行维护和检修，以确保其正常运行和飞行安全。
其中，故障诊断和排除是非常重要的一环。
本文将探讨飞机系统维护中的故障诊断和排除方法及技巧。
一、故障诊断方法故障诊断是指在飞机系统发生故障后，利用各种手段和方法来确定故障原因和位置。
常见的故障诊断方法主要包括以下几种：1. 过程检查法过程检查法是指对于飞机故障现场，进行一系列的检查和测试，以便尽快地找出故障原因和位置。
这种方法需要运用各种测试设备和工具，比如测量仪、检测仪、手持工具等。
通过仔细观察和科学试验，可以有针对性地对故障进行诊断。
2. 分析比较法分析比较法是指将正常工作的飞机系统和出现故障的飞机系统进行对比分析，找出它们之间的差异性。
利用这种方法，可以从总体上分析出故障产生的根本原因，并采取相应的措施进行修复和维护。
3. 故障仿真法故障仿真法是指通过计算机等技术手段，模拟真实故障情况，以便在虚拟环境下进行诊断和排除。
这种方法需要将相关的飞机系统的结构和作用进行详细分析和建模，然后在计算机程序中进行数据处理和模拟操作。
二、故障排除技巧一旦确定了飞机系统的故障原因和位置，就需要采取相应的措施进行排除和修复。
在进行故障排除的过程中，应该注意以下几点技巧：1. 学会正确使用工具和设备在进行故障排除的过程中，需要使用各种各样的工具和设备。
不同的设备和工具都有其特定的使用方法和技巧。
要想排除故障，需要在使用这些工具和设备时，熟练掌握操作方法和注意事项，以确保操作的正确性和安全性。
2. 注意系统的相互联系性在故障排除的过程中，要注意飞机各个系统之间的相互联系性。
不同的系统有时会存在着复杂的交互作用，如果无法正确识别和分析这些联系性，就无法对故障进行有效的排除。
3. 注重数据的分析和处理对于飞机系统故障的排除，数据的分析和处理是非常重要的。
飞机电气系统故障诊断方法分析
飞机电气系统故障诊断方法分析随着现代技术的不断发展，飞机电气系统已经成为现代民用飞机中最为关键、最为复杂和最为重要的一个部分。
而针对飞机电气系统故障的诊断方法也日益完善，下文将针对这方面作一些简单的分析和介绍。
一、故障隔离故障隔离是指在发现故障之后需要对其进行定位和隔离。
飞机电气系统的故障隔离方法一般有两种：1. 隔离法：在出现故障时，根据系统提示或手册的故障树，在电路中逐一隔离，找出故障的位置。
2. 换件法：将与故障有关的模块或元件逐一更换，确定需要更换的模块，最终找到故障的位置。
二、故障检测方法故障检测是指对问题进行分析，确定出可能引起故障的原因，对可能出现故障的机件进行诊断、测试和分析，找到发生故障的原因。
常见的方法有：1. 本地检测法：即对于影响范围较小的故障，通过直接检查被影响部分进行定位和修复。
2. 集中检测法：对于影响范围较大，比如整个系统联合工作的故障，需要通过系统集中检测进行排查和解决。
3. 线路检测法：针对电气系统中的线路问题，可以通过相应的检测方法进行排查，比如采用红外线探测、钢意应变测试等。
4. 故障仿真法：通过计算机模拟等方法进行故障定位与诊断。
三、目前的新技术1. 失效模式与影响分析 (FMEA) 技术：FMEA 技术是通过不同层级的分析，建立相应的故障树，较为详细的分析各故障的发生和后果，以便于建立预防控制机构和深度检测方案的技术。
2. 智能检测技术：智能检测技术可直接利用数字化芯片、微处理器等技术通过故障判断程序，自动判断与控制电气系统的各种状态和数据，实现自动故障判定和诊断。
总之，飞机电气系统的故障诊断方法具有复杂性，需要根据实际情况灵活应用各种诊断方法，同时不断探索和引入新的技术手段，不断提高飞机电气系统的安全性和可靠性。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法随着航空工业的不断发展，飞机的液压系统已经成为飞机工作中不可或缺的一部分。
液压系统在飞机总装配阶段是一个非常关键的部分，它为飞机提供了动力传输、起落架、襟翼和飞行操纵等方面的支持。
液压系统在使用过程中也难免会出现故障，造成飞机的安全隐患。
对液压系统故障的分析和诊断显得尤为重要。
本文将重点讨论飞机总装配阶段液压系统故障的分析及诊断方法，以帮助读者更好地了解和掌握液压系统故障的处理技巧。
一、飞机总装配阶段液压系统故障的常见类型1. 液压泄漏液压系统泄漏是液压系统故障中最常见的一种类型，它可能会出现在管路连接处、油缸、阀门等部分。
泄漏可能会导致油液压力下降，影响系统的正常工作。
2. 液压压力异常液压系统的正常工作需要保持一定的压力，如果系统中的压力异常，可能会导致执行元件无法正常工作，从而影响飞机的正常运行。
3. 液压油温异常液压系统在工作过程中会产生一定的热量，如果液压油温度过高或过低，都会对系统的稳定性产生影响，甚至可能引起系统的故障。
4. 液压振动和噪音液压系统在运行过程中出现剧烈的振动和噪音，可能是由于系统中的零部件松动、磨损或间隙过大所导致的，这种情况需要及时排查并处理。
二、液压系统故障的分析方法1. 故障现象描述当液压系统出现故障时，首先需要对故障现象进行详细的描述，包括故障发生的时间、工况、环境温度、机器运行状况等，这将有助于后续的故障分析和诊断。
2. 现场检查针对飞机总装配阶段液压系统出现的故障，需要进行现场检查，包括检查液压系统的管路连接、执行元件的工作状况、油箱及滤油器等部分，以发现可能存在的问题。
3. 故障模式识别在进行现场检查的基础上，需要对故障模式进行识别和分类，找出故障的原因和影响，从而指导后续的故障处理工作。
4. 故障排除根据故障的具体情况，制定合理的故障排除计划，采取相应的措施进行故障处理，包括更换零部件、修理液压系统、调整参数等。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法
液压系统是飞机的重要组成部分，其功能是提供动力传输、控制和舒适性等方面的支持。
在飞机总装配阶段，液压系统可能会出现各种故障，对于这些故障的分析和诊断是非常重要的，可以确保飞机的安全和正常运行。
液压系统故障的分析和诊断方法主要有以下几种：
1. 观察法：通过观察液压系统的工作状态和性能表现，对故障进行初步判断。
观察是否有泄漏现象、液压系统的工作是否正常等。
2. 检查法：通过检查液压系统的各个部件，找出可能存在的故障原因。
这包括检查液压泵、阀门、管道等部件的外观和工作状态，是否存在损坏、松动或堵塞等情况。
3. 测量法：通过使用测量仪器对液压系统的压力、流量、温度等参数进行测量，分析故障原因。
使用压力表测量液压系统的压力是否在正常范围内，使用流量计测量液压系统的流量是否正常等。
4. 故障代码诊断法：根据液压系统的故障代码进行诊断。
这些故障代码通常是液压系统装配过程中的故障遗留下来的记录，可以通过查阅相关的故障代码手册进行对照诊断。
1. 充分了解液压系统的工作原理和结构，熟悉各个部件的作用和工作方式，才能更好地进行故障分析和诊断。
2. 注意液压系统的安全性，慎重操作，防止发生意外。
3. 采用系统性的方法进行故障诊断，从整体到局部，排除可能存在的问题。
4. 对于复杂的故障，可以借助专业的工具和设备进行辅助诊断，比如使用红外线摄像机来查找可能存在的泄漏点。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法一、引言飞机液压系统是飞机重要的动力传递系统之一，液压系统的稳定运行直接关系到飞机起飞、飞行和降落等关键环节的安全性和可靠性。
在飞机总装配阶段，由于液压系统的复杂性以及装配过程中的各种因素，液压系统故障的发生是不可避免的。
对飞机总装配阶段液压系统故障进行分析和诊断显得尤为重要。
本文将针对飞机总装配阶段液压系统故障进行分析，并提出相应的诊断方法，旨在提高飞机总装配阶段液压系统故障处理的效率和准确性，确保飞机在试飞前达到理想的安全性能。
二、飞机总装配阶段液压系统故障分析1. 液压系统故障类型在飞机总装配阶段，液压系统故障主要可分为以下几类：(1) 泄漏故障：包括外部泄露和内部泄露两种，外部泄露是指液压系统中的油液泄漏到外部环境，而内部泄露则是指液压系统内部不同压力的油液相互泄漏。
(2) 压力不稳故障：包括压力持续下降或增加、压力波动等情况。
(3) 液压元件故障：主要包括液压泵、阀门、执行元件等的损坏或故障。
(4) 油液污染：指液压系统中的油液受到杂质、水分等外界因素的影响而产生污染。
2. 液压系统故障原因飞机总装配阶段液压系统故障的产生有以下几个主要原因：(1) 工艺不良：如装配不当、螺丝松动、连接处密封不严等导致的泄漏故障。
(2) 部件损坏：由于零部件自身质量问题，或在装配过程中受到撞击、挤压等外力导致液压元件损坏。
(3) 油液变质：由于存放不当、使用时间过长等导致液压油的水分增加、杂质加入等问题。
(4) 设计缺陷：在设计阶段没有考虑到一些特殊情况，导致液压系统在实际使用中出现故障。
3. 液压系统故障影响飞机总装配阶段液压系统故障的发生将直接影响到飞机的正常运行和飞行安全，可能出现以下几种影响：(1) 液压泄漏可能导致飞机液压系统无法正常工作，影响起落架的收放、襟翼的调整等重要功能。
(2) 压力不稳可能导致飞机操纵系统失效，影响飞机的操纵灵活性和动力性能。
(3) 油液污染可能导致液压系统元件磨损加剧，缩短液压系统的使用寿命，甚至造成事故。
《飞机故障诊断一》课件
故障定义
了解故障的定义和不同类型
故障诊断的分类
学习故障诊断的不同分类方法
故障诊断的要素
了解故障诊断过程的关键要素
故障诊断流程
1
收集故障信息
了解如何有效地收集故障相关信息
分析故障信息
2
学习如何准确分析故障信息以确定故障
原因
3
确定故障原因
掌握确定故障原因的方法和技巧
解决故障问题
4
学会解决飞机故障问题的有效策略
实例演示
1 收集故障信息
以某型号飞机的起飞故障为例进行实战演示
2 分析故障信息
展示如何准确分析故障信息以确定故障原因
3 确定故障原因
演示确定故障原因的过程和方法
4 解决故障问题
展示如何解决飞机故障问题的实际操作
总结
通过本课程的学习，学生应该对飞机故障诊断有了基本的认识和了解，能够 在实践中运用所学知识解决实际问题。
《飞机故障诊断一》PPT 课件
# 飞机故障诊断一
本课程旨在让学生了解飞机故障诊断的基本流程和相关工具，在实践中掌握 主要的故障诊断技巧。
课程目标
1 理解基本流程
学习并掌握与飞机故障诊断相关的工具
3 实践故障诊断技巧
通过实践掌握主要的故障诊断技巧
故障诊断概述
故障诊断工具
故障模拟器
学习使用故障模拟器进行故障 诊断训练
故障仿真软件
了解使用故障仿真软件进行故 障诊断的方法
故障诊断仪器
掌握使用故障诊断仪器进行故 障分析的技巧
故障诊断技巧
故障模式分析法
学习利用故障模式分析法识别故障原因
试图划分法
掌握利用试图划分法解决复杂故障的方法
航空空调系统的故障诊断与维修
航空空调系统的故障诊断与维修常见故障航空空调系统可能出现以下常见故障：1. 制冷效果不佳：飞机内温度无法达到预期的舒适水平。
2. 制热效果不佳：飞机内温度无法达到预期的舒适水平。
3. 噪音问题：航空空调系统工作时产生过多的噪音。
4. 水滴问题：航空空调系统产生过多的水滴。
故障诊断与维修方法针对以上常见故障，可以采取以下简单有效的故障诊断和维修方法：制冷效果不佳可能原因：- 制冷剂不足- 冷凝器堵塞- 蒸发器故障- 压缩机损坏处理方法：1. 检查制冷剂压力，如果不足，添加制冷剂到正常水平。
2. 清洁冷凝器，确保通风良好。
3. 检查蒸发器是否受损，必要时更换。
4. 如果压缩机损坏，需要更换压缩机。
制热效果不佳可能原因：- 加热器故障- 空气流量不正常- 温度控制器故障处理方法：1. 检查加热器是否正常工作，必要时进行修理或更换。
2. 检查空气流量是否受阻，确保通风良好。
3. 检查温度控制器是否正常工作，必要时进行修理或更换。
噪音问题可能原因：- 风扇损坏- 管道松动- 马达故障处理方法：1. 检查风扇是否损坏，必要时更换。
2. 检查管道是否松动，必要时进行固定。
3. 检查马达是否故障，必要时进行修理或更换。
水滴问题可能原因：- 排水管道堵塞- 排水泵故障处理方法：1. 清洁排水管道，确保畅通。
2. 检查排水泵是否正常工作，必要时进行修理或更换。
以上是一些航空空调系统常见故障的简单诊断和维修方法。
在实际操作中，应根据故障的具体情况进行判断和处理，如果遇到复杂问题，建议寻求专业技术人员的帮助。
请注意，本文档提供的信息仅供参考，具体的故障诊断和维修应根据实际情况和相关法规进行操作。
飞机电气系统故障诊断方法分析
飞机电气系统故障诊断方法分析飞机电气系统作为飞机的重要组成部分，直接关系到飞机的飞行安全和正常运行。
一旦飞机电气系统出现故障，将会对飞机的飞行造成严重的影响。
对飞机电气系统故障进行及时、准确的诊断和处理至关重要。
本文将对飞机电气系统故障诊断方法进行分析，以便飞机维修人员和相关专业人员更好地应对飞机电气系统故障。
一、故障现象的观察与描述飞机电气系统通常包括发电系统、电源分配系统、控制系统和保护系统等，因此飞机电气系统出现故障的情况也是多种多样的。
飞机维修人员首先需要对故障现象进行准确的观察和描述。
在飞行员的反映下，维修人员可以得知飞机电气系统出现的各种不正常反应，比如电源失效、仪表显示异常、警告灯亮起等。
这些都是故障发生时所表现出来的现象，对故障的分析和诊断非常有帮助。
二、故障分析与排除1. 数据分析飞机电气系统通常会配备故障预警系统，这些系统会监测和记录飞机电气系统的运行情况，在发生故障时会产生故障代码和数据。
维修人员可以通过读取这些数据，分析故障发生的原因和位置，以便进行故障的排除和修复。
飞机维修手册中还会提供大量的故障诊断信息，维修人员可以根据手册的指导进行飞机电气系统故障的分析与排除。
2. 实地检查在进行数据分析的基础上，维修人员可以进行实地检查，对飞机电气系统进行全面的检查和排查，以确定故障的位置和原因。
在实地检查中，维修人员需要使用一些专业的测试设备和工具，比如多用表、电压表、绝缘阻抗测试仪等，对飞机电气系统的各个部分进行测试和检查，以发现潜在的故障点和问题，进而进行修复和处理。
三、故障诊断与处理1. 故障诊断在对飞机电气系统进行观察、分析和排除后，维修人员可以对故障进行进一步的诊断。
根据飞机维修手册或者自身的经验和专业知识，维修人员可以对故障进行更加深入的诊断，确定故障的具体原因和性质。
在进行故障诊断时，维修人员需要对飞机电气系统的各个部分进行详细地检查和测试，以确保故障诊断的准确性和可靠性。
飞机故障诊断#
民航飞机故障诊断概述民航飞机故障诊断的特点1、故障诊断必须满足适航性的要求民用航空，包括民用航空器的设计、制造、使用和维修均处十有关国际组织和I各国法规的严格控制之下。
对飞机进行故障诊断的适航性要求主要体现在飞机。
2、故障征兆和I故障原因间不一定有明确的对应关系飞机系统由30多个子系统组成，子系统之间相互关联。
并目‘子系统又包含了多个分系统。
在子系统内，层次之间的信息联系又是不确定的。
例如A32。
系列飞机的无线电导航系统、大气数据惯性基准系统(ADIRS、飞行管理、制导计算机系统(FMGCS、电子飞行仪表系统(EFIS)等都与飞行控制系统存在着数据通信。
Ifn飞行控制系统内部的分系统之间又存在相互交联信号。
由此可见，故障具有纵向传播和横向传播特性。
较高层次系统的故障来源十底层次系统故障，同一层次上的不同系统之间在结构和功能上存在许多联系和祸合。
3、故障诊断涉及的结构层次有所提高随着飞机模块化、集成化程度的提高，故障诊断的结构层次也相应提高。
尤其是航线维护，当故障源查到某一部件层，就要求整体更换此部件来排除故障。
即航线维护就是诊断到部件级，非兀件级。
4、诊断时间要求紧航线维护是在航前、航后、短停期间进行。
为了减少因航班延误带来的损失，要求航线维护在规定时间内完成。
尤其是短停，时间要求紧。
5、航线可更换件维修的难点集中在诊断逻辑部分飞机系统故障诊断的步骤主要为:首先要检测到故障特征信号并完成故障征兆的提取:这一步可由飞机的自检设备完成并显示征兆信息。
在大多数情况下无须维修人员参与。
其次根据故障征兆确定故障原因，此处是故障诊断的难点，尤其是对十疑难故障，BITE难以做到对故障的准确定位。
民航飞机故障诊断的知识来源维修手册、维修大纲、可靠性分析报告}so]和专家经验是民航飞机故障诊断的主要知识来源。
1、维修手册维修手册中包含了民航飞机的系统结构图、系统原理图、故障诊断步骤等信息，维修人员在使用时按自己的理解形成推理规则。
飞机总装配阶段液压系统故障分析及诊断方法
飞机总装配阶段液压系统故障分析及诊断方法1. 引言1.1 背景介绍飞机总装配阶段液压系统故障分析及诊断方法是飞机制造过程中一个重要的环节，液压系统是飞机各个部件正常工作的关键。
在飞机总装配阶段，液压系统故障可能会导致飞机整体性能下降甚至影响飞行安全。
因此，对液压系统故障进行及时准确的分析和诊断具有重要意义。
背景介绍中主要涉及液压系统在飞机总装配阶段中的重要性和故障可能带来的影响。
飞机液压系统是飞机动力系统的重要组成部分，负责传输动力、控制方向和姿态等功能。
在飞机总装配阶段，液压系统的安装和调试工作至关重要，任何不当操作或设备故障都可能导致液压系统故障，进而影响飞机性能。
因此，本文将重点分析飞机总装配阶段液压系统故障的概况，以及针对这些故障提出相应的分析和诊断方法，以及实际案例分析和应对措施。
通过对液压系统故障的系统分析和诊断，可以提高飞机生产过程中的效率和质量，保障飞机的正常运行和飞行安全。
1.2 研究意义飞机总装配阶段液压系统是飞机关键系统之一，涉及到飞机的飞行性能和安全。
液压系统的故障可能会导致飞机性能下降甚至发生严重事故，因此对飞机总装配阶段液压系统的故障分析和诊断具有重要的意义。
研究飞机总装配阶段液压系统故障的意义在于提高飞机总装配过程中的质量控制水平，保障飞机的安全飞行。
通过对液压系统故障进行分析和诊断，可以及时发现问题并采取相应措施，确保飞机的可靠性和飞行安全。
研究飞机总装配阶段液压系统故障还有助于提高飞机维修保障能力。
对液压系统故障进行深入分析和诊断，可以帮助维修保障人员更快速、精准地定位故障原因，提高维修保障效率，减少维修成本，保障飞机的正常运行。
研究飞机总装配阶段液压系统故障的意义在于提高飞机的飞行安全性和维修保障能力，对于航空工业的发展和航空运输安全具有重要意义。
1.3 研究目的研究目的是为了深入探究飞机总装配阶段液压系统故障的原因及诊断方法，提高故障排查的效率和准确性，确保飞机在总装配阶段的正常运行和安全飞行。
飞机故障诊断-系统故障查找方法-2
第三节 查找故障的典型概率法
3.3.1 分组检查法的要点
图 3.3-1 系统机件分组检查法示意图
N -表示此部分功能正常；F -表示此部分功能异常
第三节 查找故障的典型概率法
3.3.2 分组检查—两分法
❖ 适用情况
▪ 缺乏可靠性数据、检查时间和检查工作量等。
❖ 要点
▪ 先把系统划分为机件数目大致相等的两部分，检查其 中任一部分，确定故障所在。再将存在故障的那部分 按机件数大致相等划分为更小的两部分，检查其中的 一部分，确定故障所在部分……如此进行下去，直至 查出故障原因为止。
❖ 工作量：当人数H和相应的生产效率a确定后，i 与持续时间 ti的关系。
ti = i / ah hi
第三节 查找故障的典型概率法
3.2.1 逐件检查概率法的适用条件
➢ 系统发生故障后，需对各个机件进行单独检查， 才能查出故障部件或故障件；
➢ 系统各机件独立工作，无功能联系； ➢ 为查系统故障，在检查的意义上，查哪一个件
3.2.2 逐件检查概率法的参数
平均总检查工作量
n1 i
n 1
ni
m ( j )i ( j )n ( j )i n n
i 1 j 1
j 1
i 1 j 1
平均总检查费用
n1 i
n 1
ni
Em ( C j )i ( C j )n ( C j )i nCn
i 1 j 1
Nm 1 22 33 (n 1)n1 (n 1)n
第三节 查找故障的典型概率法
3.2.3 逐件检查概率法的常用形式
➢时间-概率法
✓ i 和ti 已知。 ✓ 查找故障的检查次序按照i /ti 值的递减顺序
确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 列出故障的全部可能的原因 ❖ 采用逐步收敛法、逻辑推断
法或查找故障的概率法筛选 出故障最可能的原因。
第一节 故障（或失效）分析程序
故障分析程序
故障调查与收集资料
对可疑部位或故障件 进行检查
确定故障可能的原因
进行查证试验 确定故障的真正原因
❖ 视故障原因和检查手段实际 条件决定： ✓ 原位检查 ✓ 离位性能测试 ✓ 系统分段检查 ✓ 替换故障件的对比检查等
✓ 故障前后飞机的飞行状态 （高度、速度、姿态）
✓ 发动机状态
✓ 采取的动作及其效果
✓ 环境条件（气候、地面环境）
❖ 收集和查阅设计资料（图纸、 材料、工艺及质量控制等）
❖ 使用和维修资料（该故障件 使用时间、翻修次数、发生 过的故障及做过的工作，同 类机件故障的资料）。
第一节 故障（或失效）分析程序
提交
第二节 逻辑推断法的应用-利用故障隔离手册查找飞机
系统和设备故障
故障隔离
❖ 在航空器实时工作环境下，对系统或设备的分系统各部 分分别判定其正常工作状态，缩小到最后判定有故障的 分系统或部分的技术措施。
逻辑推断法基本思想
❖ 根据客观事物之间存在的因果联系理论，运用逻辑思维 的“共变法”原理，应用逻辑推理，最后做出故障原因 的判断。
障隔离工作（P71，图3.2-2）。 若故障已排除，飞机可返回使用。
第二节 逻辑推断法的应用
空勤人员提供 故障码时的故障 隔离程序
27110509故障码 P71 （正、副驾驶员副翼驾驶盘均卡滞）的故障隔离程序
第一章 项目整体概述
第二节 逻辑推断法的应用—利用故障隔离 手册查找飞机系统和设备故障
1、逻辑推断法的基本思想？ 2、理解故障隔离手册和故障报告手册中故障码 的意义。 3、熟悉图3.2-1,3.2-4,根据情况补充完整故障 隔离流程图。
多选题 2分 下列说法正确的是（ ）
A 利用离位性能测试可以查证故障成因 B 原位检查是筛选出故障最可能原因的方法之一 C 故障检查和资料收集是故障分析的第一步 D 进行故障查证需要视故障原因和实际手段条件而定
“***-999”表示适用于“***”号及其以后序号的飞机。 + 每页右下角注明章、节、目（或系统、分系统、单元）
号。
❖编码 P69 表3.2-1
+ 故障码为8位数：左起前2位为故障所在章号（系统）， 3、4位为节号（子系统），5、6位为项目号，7、8位表 示故障件位置。
第二节 逻辑推断法的应用
如何使用故障隔离手册
第一章 项目整体概述
第一节 故障（或失效）分析程序
1、确定故障可能原因的方法有哪些？ 2、故障（或失效）分析的主要程序？ 3、列举查证故障原因的方法。
第一节 故障（或失效）分析程序
故障分析程序
故障调查与收集资料
对可疑部位或故障件 进行检查
确定故障可能的原因
进行查证试验 确定故障的真正原因
❖ 向飞行人员调查：
❖ 应用逻辑推断法查找故障成因时，系统和机件的任何故 障特征，都被视为仅有两种状态特征。
第二节 逻辑推断法的应用
故障隔离手册的结构与编码
❖结构
+ 按ATA-100规范编章节号； + 每章的开头都有目录、索引、流程图、EICAS信息表、
故障码图和故障码索引等； + 每页都标有章节号、页数、页码和修改日期； + 有效性标在每页左下角，适用所有机型标“all”，标
P(ABC)=P(A) P(B|A) P(C|AB)
（4）平均数（数学期望 ）
预备知识
（5）全概率公式
设 为试验S的样本空间，A 为S的事件，B1,…Bn为完
备事件组，且P(Bi)>0, i=1,…, n, 则
n
P( A) P(Bi )P( A | Bi )
i 1
预备知识
（6）贝叶斯（Bayes）公式
P( A | B) P( AB) P(B)
为在事件B发生的条件下，事件A的条件概率.
（3）乘法公式： 设有两个事件A，B，如果P(B)>0， 由条件概率公式得
P(AB)=P(B)P(A|B)
如果 P(A)>0，由条件概率公式得
P(AB)=P(A)P(B|A)
预备知识
乘法公式容易推广到多个事件的积事件的情况，如 当P(AB)>0，有
《飞机故障诊断》
预备知识
（1）对任何两个事件A, B，和事件都可表述为
P( A B) P( A) P(B) P( AB)
三个事件和的概率为
P(A B C) =P(A)+P(B)+P(C) P(AB)
P(BC) P(AC) + P(ABC)
ቤተ መጻሕፍቲ ባይዱ
预备知识
（2）条件概率：设A、B是两个事件，且P(B)>0，则称
第二节 逻辑推断法的应用
空勤人员提供故障码时的故障隔离程序
地勤人员根据故障码前2位查到有故障的系统号（章号） 根据FIM此章开头目录表查到故障码索引，找出该故障
码含义（P69，表3.2-1）。 故障码索引中代码右边第1项说明故障现象；第2项指出
在FIM中对该故障进行隔离的程序和排故的工作。 地勤人员可根据故障码索引中指出的程序进行排故或故
设 为试验S的样本空间， A为S的事件，B1,…Bn为
完备事件组，且P(Bi)>0, i=1,…, n, P(A)>0，则有
P( B j
|
A)
P(Bj A) P( A)
P(Bj )P(A| Bj )
n
,
P(Bi )P( A | Bi )
i 1
j 1,2,,n
第三章 系统故障查找方法
主要内容
➢ 第一节 故障（或失效）分析程序 ➢ 第二节 逻辑推断法的应用 ➢ 第三节 查找故障的典型概率法 ➢ 第四节 按最大信息量确定最佳的故障查找程序
❖ 故障隔离手册给出了飞机系统、设备和动力装置可能出 现的几乎所有故障的说明，当空勤人员按“故障报告手 册”规定提供了故障代码时，该FIM手册使用最有效。
有两种情况：
➢ 提供故障代码 ➢ 未提供故障代码
第二节 逻辑推断法的应用
第二节 逻辑推断《法飞的机应故用障诊断与监控技术》 P70
提供故 障代码
故障分析程序
故障调查与收集资料
对可疑部位或故障件 进行检查
确定故障可能的原因
❖ 利用故障隔离手册 ❖ 故障再现试验 ❖ 试飞试验
进行查证试验 确定故障的真正原因
第一节 故障（或失效）分析程序
故障分析程序
故障调查与收集资料
对可疑部位或故障件 进行检查
确定故障可能的原因
进行查证试验 确定故障的真正原因
