同轴电缆的电气参数计算
同轴电缆 参数
同轴电缆参数同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和保护层组成。
同轴电缆的参数包括电气参数和物理参数两个方面。
一、电气参数1. 电阻：同轴电缆的电阻是指单位长度内电流通过时所消耗的功率。
电阻与电缆的材料、截面积和长度有关，一般用欧姆/米来表示。
2. 电容：同轴电缆的电容是指单位长度内两个导体之间的电压差引起的电荷变化。
电容与电缆的结构和材料有关，一般用法拉德/米来表示。
3. 电感：同轴电缆的电感是指单位长度内电流变化引起的电压变化。
电感与电缆的结构和材料有关，一般用亨利/米来表示。
4. 传输速度：同轴电缆传输速度是指信号在电缆中传播的速度。
传输速度与电缆的介质特性有关，一般用米/秒来表示。
5. 带宽：同轴电缆的带宽是指电缆能够传输的频率范围。
带宽与电缆的结构和特性有关，一般用赫兹来表示。
二、物理参数1. 外径：同轴电缆的外径是指电缆的最大外围尺寸。
外径与电缆的结构和规格有关，一般用毫米或英寸来表示。
2. 内径：同轴电缆的内径是指内导体与绝缘层之间的距离。
内径与电缆的结构和规格有关，一般用毫米或英寸来表示。
3. 绝缘层厚度：同轴电缆的绝缘层厚度是指绝缘层的厚度。
绝缘层厚度与电缆的结构和规格有关，一般用毫米或英寸来表示。
4. 外层护套：同轴电缆的外层护套是指保护电缆的外部层。
外层护套可以是金属或非金属材料，一般用聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。
5. 阻燃性能：同轴电缆的阻燃性能是指电缆在火灾发生时的阻燃能力。
阻燃性能与电缆的材料有关，一般用阻燃等级来表示，如阻燃等级为B1级、B2级等。
同轴电缆的参数对于信号传输和电缆选择都有重要的影响。
在实际应用中，根据不同的传输需求和环境条件，选择合适的同轴电缆参数可以更好地满足信号传输的要求。
因此，了解和理解同轴电缆的参数对于工程师和用户来说是非常重要的。
同轴射频电缆阻抗计算
同轴射频电缆阻抗计算射频同轴电缆是一种广泛应用于通信、雷达、导航等领域的传输线。
它由内导体、绝缘层、外导体和护套组成，具有低损耗、高带宽、抗干扰能力强等优点。
在射频系统中，阻抗匹配是非常重要的一个环节，因为它直接影响到信号的传输质量和系统的性能。
因此，对射频同轴电缆的阻抗计算具有重要意义。
一、射频同轴电缆的基本参数1. 内导体：射频同轴电缆的内导体通常采用铜或铝制成，其截面积和长度会影响电缆的阻抗。
2. 绝缘层：绝缘层的主要作用是防止内外导体之间的短路，同时保证射频信号的传输。
绝缘层的材料和厚度也会影响电缆的阻抗。
3. 外导体：外导体通常采用铜管或铝管制成，其直径和长度会影响电缆的阻抗。
4. 护套：护套的主要作用是保护电缆，防止外部环境对电缆的影响。
护套的材料和厚度也会影响电缆的阻抗。
二、射频同轴电缆的阻抗计算公式射频同轴电缆的阻抗计算公式为：Z = R + jX，其中Z表示阻抗，R表示电阻，X表示电抗，j表示虚数单位。
1. 电阻R的计算：电阻R主要由内导体的电阻决定，其计算公式为：R = ρL/A，其中ρ表示导体材料的电阻率，L表示内导体的长度，A表示内导体的截面积。
2. 电抗X的计算：电抗X主要由绝缘层的电容和外导体的电感决定，其计算公式为：X = 2πfL/D，其中f表示射频信号的频率，L表示外导体的长度，D表示外导体的直径。
三、射频同轴电缆阻抗计算实例假设我们要设计一根射频同轴电缆，要求其工作频率为10GHz，内导体采用铜制，截面积为1mm²，长度为1m；绝缘层采用聚乙烯材料，厚度为0.05mm；外导体采用铜管，直径为0.5mm，长度为1m；护套采用聚氨酯材料。
根据上述参数，我们可以计算出射频同轴电缆的阻抗。
1. 计算内导体的电阻：首先我们需要知道铜的电阻率ρ约为1.68×10^-8Ω·m。
代入公式R = ρL/A，得到R = 1.68×10^-8 ×1000/1 = 1.68×10^-7Ω。
同轴电缆衰减计算
同轴电缆衰减计算高频下同轴电缆的衰减高频下同轴电缆的衰减：：α=2.61*(f*ε)^0.5*(K2*Kρ1/d+Kb*Kρ2/D)*10^(α=2.61*(f*ε)^0.5*(K2*Kρ1/d+Kb*Kρ2/D)*10^(--3)/lg((D+1.5*dw)/(K1*d))+9.10*f*ε^0.5*tgδ*10^(5*dw)/(K1*d))+9.10*f*ε^0.5*tgδ*10^(--5)(5)(分贝分贝分贝//公里公里)) f： 频率（Hz）ε： 绝缘相对介电常数（实心PE - 2.3；PVC - 5~7；Nylon - 3.5；Paper - 2.0~2.6；PP - 2.6；FEP - 2~2.2；空气 - 1.0）D： 绝缘外径（mm）d： 内导体直径（mm）tgδ： 绝缘介质损耗角正切值（空气 - 0；PE - 0.0005；PVC - 0.05；FEP - 0.0002；Nylon - 0.009；PP - 0.0007）K1： 内导体直径系数K2： 内导体衰减的绞线系数Kb： 外导体为编织是引起高频电阻增大的编织效应系数 = 1.5+0.083*D Kρ1： 内导体相对于国际标准软铜的高频电阻增大或减小的系数 Kρ2： 外导体相对于国际标准软铜的高频电阻增大或减小的系数 dw： 编织用导线直径（mm）第一项为金属损耗造成的衰减，第二项为介质损耗造成的衰减，频率超过几兆赫时不大于总衰减的1%。
当频率超过几十兆赫时，导体表面发生氧化会产生一种新的损耗--视在介质损耗，氧化层很薄（约几微米），频率低时（几兆赫以下），电流透入深度（见相关帖子）有几十微米，电流在氧化层流通的部分较小，氧化产生的影响不大；但频率高于几十兆赫时，投入深度较小，大部分电流在氧化层传输，氧化层的电阻率大于导体，使衰减增大，因此要尽可能的消除金属氧化。
同轴电缆的电气参数计算
同轴电缆的电气参数计算同轴电缆是通信和广播领域广泛使用的优质传输介质之一。
它的特点是大范围的频响宽度和阻抗稳定性，同时具有可靠的屏蔽性能。
为了了解同轴电缆的电气参数计算，需要了解其基本结构和电气特性，以及计算电缆阻抗、电容、电感和互感的方法。
同轴电缆的基本结构包括内导体、绝缘层、外导体和外护层。
内导体和外导体之间的绝缘层起到防止信号流失和电气干扰的作用。
外导体起到屏蔽信号和保护内部导体免受外部干扰的作用。
同轴电缆的电气参数与其结构密切相关，可以通过简单的计算来确定。
首先，电缆阻抗是同轴电缆电气参数的重要指标之一。
它是指同轴电缆在单位长度内电压和电流之比，通常以欧姆（Ω）为单位。
计算同轴电缆的阻抗需要知道内导体半径、绝缘层厚度、外导体半径和外护层厚度等因素。
同轴电缆阻抗的计算公式为：ZO=Ln (D/d) / R，其中，D和d分别是外导体与内导体的直径，R是自然对数的值为2.303。
对于大多数同轴电缆，其阻抗为50或75欧姆，符合常用的传输线标准。
其次，同轴电缆的电容是同轴电缆中存储电荷的能力，通常以单位长度的电容值来表示。
电缆电容由内导体、外导体和绝缘材料之间的介电常数决定。
同轴电缆的电容也可以通过几何参数进行计算，对于均匀介质同轴电缆其计算公式为：C=(2π∈_0Ɛ_r)/ln(D/d)，其中Ɛ_r为介质常数，D和d分别是外导体和内导体的直径。
电感是同轴电缆电气参数的另一指标，它常由在内和外导体之间的磁通量引起。
电缆的电感与电缆的几何形状、材料及其周围的磁场场强度等因素有关。
对于同轴电缆，其电感由内导体和外导体之间的磁感应强度以及电缆长度决定。
对于均匀磁场电缆，其电感线性地随电缆长度增加而增加，电感计算公式为：L=(μRπ)/ln(D/d)，其中，μ为导体磁导率。
同轴电缆的互感系数是指两个电缆之间传递信号时，其中一个电缆对于另一个产生的电磁干扰的程度。
一般情况下，互感在同轴电缆中被视为可以忽略的，因为内外导体之间的绝缘层可以防止信号干扰。
常用电线电缆计算公式

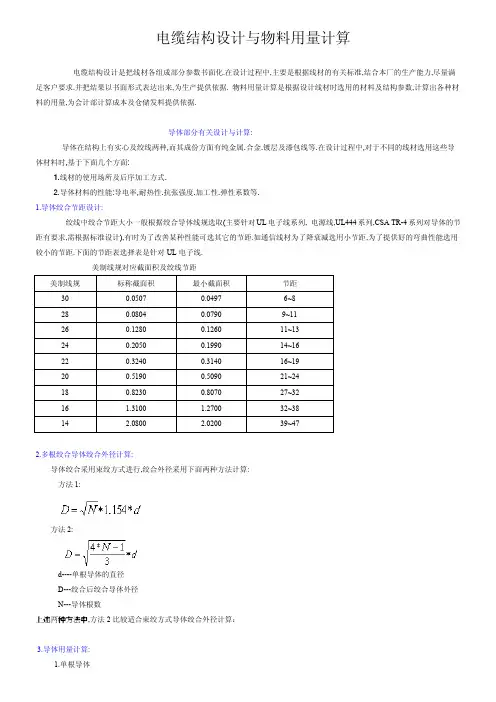

电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。
押出部分有关的设计与计算:押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术.1.押出料的选择:设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选择.2.押出外径:D2=D+2*TD------押出前外径D2----押出后外径T------押出厚度押出厚度(T)主要根据线材有关标准,结合厂内设备生产能力尽量满足客户要求.3.胶料用量:采用不同的押出方式,押出胶料用量计算公式也有不同.挤管式挤压式W=(S成品截面-S缆芯内容物)*ρρ-----胶料密度.考虑到线材的公差, 现期线缆企业一般采用下面计算方法.W=3,14159*1.05*T*(2*D+T)* ρ芯线绞合有关设计与计算:芯线绞合国内称为成缆，是大多数多芯电缆生产的重要工序之一。
射频同轴线功率容量计算

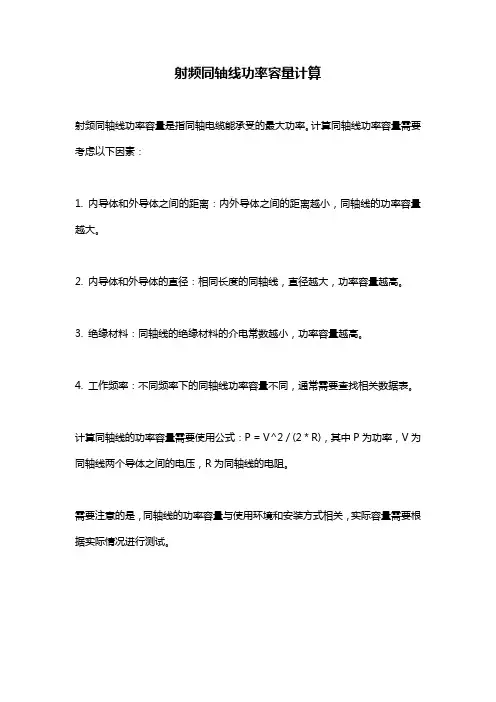

射频同轴线功率容量计算
射频同轴线功率容量是指同轴电缆能承受的最大功率。
计算同轴线功率容量需要考虑以下因素：
1. 内导体和外导体之间的距离：内外导体之间的距离越小，同轴线的功率容量越大。
2. 内导体和外导体的直径：相同长度的同轴线，直径越大，功率容量越高。
3. 绝缘材料：同轴线的绝缘材料的介电常数越小，功率容量越高。
4. 工作频率：不同频率下的同轴线功率容量不同，通常需要查找相关数据表。
计算同轴线的功率容量需要使用公式：P = V^2 / (2 * R)，其中P为功率，V为同轴线两个导体之间的电压，R为同轴线的电阻。
需要注意的是，同轴线的功率容量与使用环境和安装方式相关，实际容量需要根据实际情况进行测试。
同轴电缆的电气参数计算
同轴电缆的电气参数计算:同轴电缆的一个回路是同轴对,它是对地不对称的.在金属圆管(称为外导体)内配置另一圆形导体(称为内导体),用绝缘介质使两者相互绝缘并保持轴心重合,这样所构成的线对称同轴对。
同轴电缆可用于开通多路栽波通信或传输电视节目,也可用同轴电缆传输高数码的数据信息(如UL2919屏幕线)1.一次传输参数:同轴电缆的一次传输参数主要随电流的频率及电缆结构尺寸D/d变化而变化.(1).有效电阻,随频率的增大而增大.而与内外导体直径比没直接的关系.(2).电感随频率的增大而减小,随内外导体直径比增大而增大.(3).电容与频率无关,随直径比的增大而减小.(4).电导与频率基本上成正比,随直径的增大而减小.具体计算公式如下:1.1.有效电阻:同轴电缆的有效电阻包括内导体的有效电阻及外导体的有效电阻,当内外导体都是铜导体时,总的有效电阻为:(欧姆/公里)1.2有效电感:同轴回路的电感由内.外导体的内电感和内外导体之间的外电感组成,当内外导体都是铜时,回路的电感为:(亨/公里)1.3同轴电缆电容﹕同于同轴电缆无外部电场,所以同轴对的工作电容就等于同轴对内外导体间的部分电容,电容计算可按圆柱形电容器的电容公式来计算:Dw-外导体结构的修正系数(理想外导体Dw=0,非理想外导体Dw=编织外导体中的单线直径)K1-内导体结构的修正系数,D1-同轴线外导体内径(mm)1.4绝缘电导:同轴对的绝缘导体G由两部分组成: 一是由绝缘介质极化作用引起的交流电导G~,另一个部分是由于绝缘不完善而引起的直流电导G0:G=G0+G~G~=ωCtg(δ)G0------直流损耗G~------交流损耗ω------电流频率C-------工作电容tg(δ)---介质损耗角正切2.二次传输参数:二次传输参数是用以表征传输线的特性参数,它包括特性阻抗ZC,衰减常数α,及相移常数.2.1.同轴电缆特性阻抗﹕2.1.1.对于斜包,铝箔纵包可近似看作是理想外导体,计算如下:2.1.2.编织外导体,绞线内导体计算如下:D---外导体外径d----内导体外径Dw---编织导体直径K1----导体结构修正系数2.2同轴电缆衰减的计算公式:αR-导体电阻损耗引起的衰减分量,导体衰减(电阻衰减)当内外导体都为圆柱形导体时:db/km当内导体是绞线,外导体是编织时:db/kmD.d----外导体内径.内导体外径K1-----导体结构修正系数ε-----绝缘介电常数K S-----绞线引起射苹电缆电阻增大的系数,K S=1.25K B-----编织引起射苹电缆电阻增大的系数Dw----编织外导体中的单线直径K P1,K P2-分别表示内,外导体与标准软铜不同时引起射频电阻增大或减小的系数.编织系数KB还可用如下计算方法求出:m----为编织的锭数n-----为每锭编织线中的导线根数β-----为编织角(编织导线的方向与电缆轴线方向之间的夹角)αG----介质损耗而引起的衰减分量,称为介质衰减(电导衰减)tgσe----等效介质损耗角正切εe-------等效介电常数2.3延时﹕延时是指信号沿电缆传输时,其单位长度上的延迟时间.同轴电缆的延时与电缆尺寸无关,仅仅取决于介质的介电常数.秒/米V-----信号在电缆中的传播速度εe----等效介电常数.。
同轴电缆参数指标
同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。
电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。
常用于传送多路电话和电视。
同轴电缆的得名与它的结构相关。
同轴电缆也是局域网中较常见的传输介质之一。
它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。
同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。
粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。
相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。
故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆分为细缆-58和粗缆-11两种。
细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。
同轴电缆特性相关公式
1.信号在电缆中的传输速率其中，为光速，为介电常数。
注1：SYV是100%聚乙烯填充，介电常数ε=2.2-2.4左右；而SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%，宏观平均介电常数ε=1.4左右；这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗。
注2：SYV电缆是最早期的同轴电缆，在几十上百年时间里一直用它传输，包括传输射频信号；但后来当SYWV出现后，射频以上波段就很少应用SYV了。
因为高频衰减差别太大了；慢慢的SYV就基本上主要用在监控视频传输上了，也就把这种射频电缆的“元老”，改称为“视频电缆”了。
但这绝不等于说：SYV“视频电缆”的视频传输特性比SYWV好，实际情况刚好相反，SYWV的视频传输特性也全面优于SYV电缆。
这方面的误解很普遍，且我国南方比北方的误解要严重，认为传输视频信号，“必须用视频电缆”。
实测1000米电缆视频传输性能，SYWV75-5/64编电缆：0.5M—5.15db,6M—19.12db;国标优质SYV75-5/96编电缆：0.5M—6.43db,6M—21.76db（相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上），有一个还挺有名的厂家产品，SYV75-5/128编电缆，6M—25.22db，衰减比发泡电缆大6db以上——即大2倍多]。
2. TDR测试系统的整体上升时间由下式决定:其中，是阶跃信号的上升时间，是示波器带宽对应的上升时间。
通常阶跃信号经过2个相邻的阻抗不连续点之间的时间大于TDR测试系统的上升时间（）的二分之一，则这2个阻抗不连续点是可以被此TDR系统分辨的。
但是,不能认为TDR激励阶跃信号源上升沿越快,则该TDR越好。
(1)首先,实际的测试系统还要包含测试夹具(电缆、转接器、连接器及探针等),由于测试夹具的性能,可能会大大略化TDR实际测试系统的上升时间,即也就是说,如果测试夹具无法满足更快的上升时间,则选择上升沿再快的TDR 也是没有意义的。
同轴电缆的参数和使用(全文)
同轴电缆的参数和使用《卫星电视与宽带多媒体》杂志20XX年第3期刊登了河北的张卫华先生所写的《馈线过短引发的问题》一文，文中提到了接收中所遇到的一种比较奇特的现象并给出了自己的一种解释。
根据在实际工作中馈线使用方面的一些技术标准和经验，笔者写了这篇文章，和大家讨论一下上述文章中遇到的现象和同轴电缆使用中的一些问题。
馈线是传输中需要普遍使用的连接线，它连接发送端的发射机和发射天线，接收端的接收机和接收天线，起到能量传输的作用，在任何系统中都是不可或缺的。
但是和卫星接收天线、高频头和接收机等相比，它的价值要低很多，所以受到的关注也比较少。
在系统中也会经常用到的一个部件是连接头，它的价值和电缆相比更加低，但是电缆或者连接接头出现问题，在系统中不会很直接的表现出来，对接收效果等方面的影响也不太容易察觉。
馈线一般称为传输线，接收卫星电视节目所使用的传输线主要是同轴电缆，除此之外，传输线还包括同轴馈管、波导和微带线等，后面所提到的这些传输线主要用在发送系统中，因为发送系统中的频率比较高，传输功率也较大。
传输线的作用是传输电磁能量，所以要求它自身的功率损耗要尽可能的小，同时要有良好的屏蔽，不会对外辐射或者接收电磁波。
以同轴电缆为例，它是在米波和分米波波段内使用的十分广泛的一种传输线，最为我们熟悉，在接收卫星电视或者家庭传输有线电视信号的场合都会用到。
它的结构如图1所示，其内导体外径为d，外导体内径为D，中间以绝缘介质填充，在外导体的外面还有绝缘护套。
根据导体的材料、阻抗、外径等参数的不同，同轴电缆的型号也不同，其主要的结构参数可以直接从电缆外部标注的型号中分辨出来。
图2是同轴电缆型号的组成，可以分为四个部分：第一部分是电缆的结构，由英文字母组成，第二部分是电缆的阻抗特性，第三部分是绝缘层的外径，第四部分是结构的序号。
以常用的SYV-75-5同轴电缆为例，它是同轴射频电缆，绝缘介质是聚乙烯，护套是聚氯乙烯，特性阻抗是75欧姆，绝缘介质的外径是5毫米(四舍五入)。
086同轴电缆参数-概述说明以及解释
086同轴电缆参数-概述说明以及解释1.引言1.1 概述同轴电缆作为一种重要的传输介质，在通信领域有着广泛的应用。
它的基本结构和参数对于传输信号的品质起着至关重要的作用。
本文将首先对同轴电缆的基本结构和原理进行介绍，然后详细讨论其参数及影响因素，最后对其在通信领域的应用进行探讨。
通过本文的阐述，读者将对同轴电缆有着更深入的了解，并且对未来发展有所展望。
1.2文章结构"1.2 文章结构"本文将从三个方面对086同轴电缆参数进行详细介绍，首先将介绍同轴电缆的基本结构和原理，包括其内部构成和传输原理；接着将深入探讨同轴电缆的参数及其影响因素，分析其电容、阻抗、衰减等参数对信号传输质量的影响；最后将重点关注同轴电缆在通信领域的应用，包括其在通信网络中的作用和优势。
通过对这三个方面的全面介绍，读者将能够对086同轴电缆参数有一个清晰的了解，并认识到其在通信领域中的重要性和潜在发展前景。
1.3 目的本文旨在详细介绍同轴电缆的参数以及影响因素，以及其在通信领域的应用。
通过对同轴电缆的基本结构和原理进行分析，探讨同轴电缆在实际应用中的重要性和特点。
同时，对同轴电缆的发展前景和未来趋势进行展望，以期为同轴电缆技术的进一步发展提供参考和借鉴。
通过本文的阐述，读者将能够对同轴电缆有更深入的了解，从而为相关领域的研究和应用提供理论支持和实践指导。
2.正文2.1 同轴电缆的基本结构和原理同轴电缆是一种由内部导体、绝缘层、外部导体和外护层构成的电缆。
其基本结构包括内导体、绝缘层、外导体和外护层四个部分。
内导体是同轴电缆中心的金属导体, 通常是铜或铁, 用于传输信号或电能。
绝缘层环绕在内导体周围, 以阻止信号泄露或损耗。
外导体是绝缘层的外部覆盖, 通常是由金属编织物或箔片组成, 用于屏蔽外部干扰。
最外面是外护层, 它是一个保护性的覆盖层, 用于保护电缆免受机械损坏和环境腐蚀。
同轴电缆的工作原理基于电磁场的传播。
同轴线缆电气参数计算
同轴线缆电气参数计算同轴线缆是一种常用的电缆，广泛应用于通信和广播领域。
了解和计算同轴线缆的电气参数对于正确设计和使用电缆至关重要。
本文将介绍同轴线缆的常见电气参数，并提供一些指导，帮助读者正确计算和使用同轴线缆。
首先，同轴线缆的电气参数包括电容、电感、电阻和传输速度。
电容是指同轴线缆存储电荷的能力，一般以单位长度的电容来表示，单位为法拉每米。
一般而言，同轴线缆的电容值比较小。
电感是指单位长度线缆对电流变化的响应能力，一般以亨利每米作为单位。
同轴线缆的电感较大，可以提供对电流的较好控制。
电阻是指单位长度线缆对电流的阻碍能力，单位为欧姆每米。
同轴线缆的电阻较小，能够提供较低的信号损耗。
传输速度是指信号在线缆内传输的速度，一般以光速的百分比表示。
传输速度主要取决于线缆中的介质性质。
了解同轴线缆的电气参数对于正确选择和使用线缆至关重要。
设计和使用同轴线缆时，我们需要根据需要的传输速率和信号质量，选择合适的电缆。
首先，我们可以根据所需的传输速率来选择线缆的电容和电感值。
对于高速数据传输，我们通常需要较低的电阻和较小的电容，以便线缆能够迅速地传输信号。
其次，我们也需要考虑线缆的信号损耗情况。
信号损耗与线缆的电阻和电容有关，通常会随着线缆长度的增加而增加。
因此，在设计和使用线缆时，我们需要注意线缆长度对信号质量的影响，并采取适当的措施来降低信号损耗。
另外，同轴线缆的电气参数也受到线缆的外部环境影响。
例如，线缆的电气参数可能会受到温度、湿度和电磁干扰等因素的影响。
因此，在选择和使用线缆时，我们还需要考虑到线缆所处环境的特点，选择适合的线缆材料和屏蔽方式，以保证线缆的稳定性和可靠性。
总之，正确计算和使用同轴线缆的电气参数对于保证线缆的传输性能至关重要。
通过了解并考虑电容、电感、电阻和传输速度等参数，我们可以选择合适的线缆，并采取适当的措施来降低信号损耗。
同时，我们还需要考虑线缆的外部环境特点，以保证线缆的稳定性和可靠性。
同轴电缆计算资料
微波技術相關資料一、 計算電波的波長f c=λ (m)λ：電波的波長(m) f ：電波的頻率(Hz) c ：光速(c ≈3.0x108m/s)二、 電壓駐波比的計算R L <Z 0 S=Z 0/R L R L >Z 0 S=R L /Z 0S ：電壓駐波比 Z 0：特性阻抗(Ω) R L ：負載電阻(Ω)三、 1/4λ短管匹配電路的計算L R Z Z 0= (Ω)Z ：1/4短管的特性阻抗(Ω) Z 0：饋線的特性阻抗(Ω) R L ：負載電阻(Ω)四、 傳輸線的計算注：ε、μ和σ分別為介質的介電常數、磁導率和電導率； μ1和σ1分別為導體的磁導率和電導率。
1、同軸電纜阻抗計算(OHM) )log(138)ln(60000a b a b C L Z ×=×==εε 2、理論截止波長(mm) 2)(0d D r+≈πελ 3、理論截止頻率(GHz) )(8.190)2)(/(/0000d D d D C C f r r +≈+≈=πεπελ 4、機械公差引起的阻抗變化)(2.10ddD D Z Z ∆−∆≈∆ 5、偏心度引起的阻抗變化 222222240)41ln(60d D e d D e Z −−≈−−≈∆6、阻抗Z 0輿特性阻抗差異引起駐波 )(1)(1VSWR 00000Z 時Z Z Z Z Z 時Z Z Z Z <−+=>−+=7、端子連接開槽引起的駐波比變化 f 是頻率GHz 、G 是間隙寬度mm 、r ε相對介質常數、d 是直徑mm 、dg 是連接處直徑mm 、r ω是插孔開槽寬度mm 、N 是開槽數目 )ln(025.0ωπωπεN dg N d fG S r −−+=∆8、等效介電常數 ε為固體介質材料的介電常數、1ε為空氣的介電常數、V s 為絕緣子中固體介質材料的體積；V t 為絕緣子的總體積 )1(1P P r −+=εεε t s V V P /= 9、常用電氣常數 0ε=8.85x10-12(F/m) 0µ=4πx10-7(H/m) 10、階梯電容計算鐘泉明整理。
RG214同轴电缆技术参数
RG214同轴电缆技术参数RG214同轴电缆技术参数RG214COLEMAN RG214 技术参数一．结构导体：12.7AWG（7/0.030）裸铜直径：0.089IN绝缘：实心PE 厚度：0.098 直径：0.285屏蔽：第一层96%裸铜编织直径：0.313 第二层98%裸铜编织直径：0.341 护层：PVC 厚度：0.042直径：0.425二．电气性能导体电阻：0.17欧姆/100FT特性阻抗：50欧姆电容：30.8pF/FT传输率：（VELOCITY OF PROPAGATION） 66%频率（MHZ）衰减（DB/100FT）50 1.6100 2.2200 3.2500 4.7900 8.81000 8.94000 21.5衰减：（最大）如上表三．其它性能护层颜色：黑阻燃等级：UL1581VW-1垂直燃烧试验温度等级：75℃最大工作电压:30RMS重量：147（IB/1000FT）RG214同轴电缆技术参数RG214/U 同轴电缆7/0.75mm 镀银铜导体，聚乙烯绝缘。
镀银铜线双屏蔽。
黑色PVC 外层护套。
技术参数特征阻抗50Ω电容96pF/m最大直流电压5kV 直流最大工作电压电压有效值 1.25kV衰减 10MHz 100MHz 1000MHz（每10m）0.22dB 0.76dB 2.9dB全径10.8mmRG213/U 同轴电缆7/0.75mm 普通铜绞合导体，聚乙烯材料绝缘。
普通铜编编织层屏蔽。
黑色PVC 外层护套。
适用于N 型连接器。
技术参数特征阻抗50Ω电容100pF/m最大直流电压 5.5kV 直流最大工作电压电压有效值 3.7kV衰减10MHz 100MHz 1000MHz（每10m）0.18dB 0.62dB 2.63dB全径10.3mmRG58C/U 黑色或白色护套19/0.18mm 镀锡铜绞合导体，实心聚乙烯绝缘，镀锡铜编织层和黑色或白色PVC 护套。
BNC 连接/电缆组A。
5dfb同轴电缆规格书
5dfb同轴电缆规格书1. 引言同轴电缆是一种常用于电信和广播领域的传输媒介。
它由内导体、绝缘层、外导体和外护套组成，可用于传输高频信号和数字信号。
本规格书将详细介绍5dfb同轴电缆的规格和特点。
2. 产品概述5dfb同轴电缆是一种高性能、高质量的同轴电缆。
它具有低损耗、低噪声和优异的抗干扰性能。
该电缆广泛应用于电视广播、有线电视、卫星通信和无线通信等领域，为用户提供稳定可靠的信号传输。
3. 规格参数3.1 物理参数以下是5dfb同轴电缆的主要物理参数：•内导体材料：铜•内导体直径：7.25mm•绝缘层材料：聚乙烯•绝缘层厚度：4.7mm•外导体材料：铜网编织屏蔽•外导体覆盖率：95%•外护套材料：PVC•外护套厚度：8.5mm3.2 电气参数以下是5dfb同轴电缆的主要电气参数：•频率范围：0-2.3 GHz•阻抗：75欧姆•传输速度：82%光速•直流电阻：1.8欧姆/100m•中心导体电阻：1.9欧姆/100m•绝缘电阻：10000兆欧姆.m4. 产品特点4.1 低损耗5dfb同轴电缆采用优质的铜导体和聚乙烯绝缘层，具有较低的电阻和介质损耗，保证了信号传输的稳定性和准确性。
4.2 低噪声外导体采用铜网编织屏蔽，有效地抑制了外界干扰信号的进入。
同时，优质的绝缘层也提供了良好的电气隔离，减少了信号的噪声产生。
4.3 抗干扰性强外导体覆盖率达到95%，有效地抵御了外界干扰信号的干扰。
因此，5dfb同轴电缆适用于复杂的电磁环境下，保证了信号传输的稳定性。
4.4 可靠耐用外护套采用优质的PVC材料，具有较好的耐磨、耐腐蚀和耐老化性能。
因此，5dfb 同轴电缆具有较长的使用寿命和良好的耐用性。
5. 应用领域5.1 电视广播5dfb同轴电缆广泛用于电视广播信号传输。
其低损耗、低噪声和高抗干扰性能，可保证电视图像的清晰度和音频的高质量。
5.2 有线电视由于5dfb同轴电缆具有较大的频率范围和优异的传输速度，它非常适用于有线电视信号传输。
同轴电缆参数指标
同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。
电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。
常用于传送多路电话和电视。
同轴电缆的得名与它的结构相关。
同轴电缆也是局域网中较常见的传输介质之一。
它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。
同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。
粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。
相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。
故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆分为细缆-58和粗缆-11两种。
细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。
同轴电缆电场表达式
同轴电缆电场表达式
同轴电缆的电场表达式为：E=U/(r+ln(b/a))，其中U是电源电压（导线芯和外皮之间的电压），a是导线芯的半径，b是中心到外皮的半径，r是从导线芯表面开始到某一点的距离。
这个表达式描述了同轴线载有恒定电流时，其电场强度E与各参数之间的关系。
同轴电缆的电场只存在于导线芯和外皮之间的区域，因此可以很好地避免对周围电器的干扰。
此外，同轴电缆的能流密度S和能量传输的功率P也可以通过上述电场表达式进行计算。
以上信息仅供参考，如需了解更多关于同轴电缆电场表达式的信息，建议咨询电子工程或通信工程领域的专家或查阅相关书籍资料。
同轴电缆的电气参数计算
同轴电缆的电气参数计算同轴电缆是一种用于传输高频信号的电缆，广泛应用于通信、电视、射频测量等领域。
在设计和使用同轴电缆时，需要计算一些关键的电气参数，以确保传输的信号质量和性能。
本文将介绍同轴电缆的电气参数计算方法。
1.电阻(R)：R = (ρ/2π) * (1/√εr) * (ln(b/a))其中，ρ是电缆的电阻率，εr是电缆的相对介电常数，b是外导体的半径，a是内导体的半径。
2.电感(L)：电感是同轴电缆中产生的磁场对电流变化的阻碍程度的度量。
电感的大小与电缆的几何参数、材料和频率有关。
一般情况下，同轴电缆的电感由下式计算：L = (μ/2π) * ln(b/a)其中，μ是电缆周围介质的磁导率，b是外导体的半径，a是内导体的半径。
3.电容(C)：电容是同轴电缆中存储电荷的能力，也是电压变化的度量。
电容的大小与电缆的几何参数、材料和频率有关。
一般情况下，同轴电缆的电容由下式计算：C = (2πεr/ln(b/a))其中，εr是电缆的相对介电常数，b是外导体的半径，a是内导体的半径。
4.传输特性阻抗(Z0)：传输特性阻抗是同轴电缆中电流和电压之间的比值，是一个重要的参数，直接影响信号的传输质量。
传输特性阻抗的大小与电缆的几何参数、材料和频率有关。
一般情况下，同轴电缆的传输特性阻抗由下式计算：Z0 = (60/√εr) * ln(b/a)其中，εr是电缆的相对介电常数，b是外导体的半径，a是内导体的半径。
5.衰减常数(α)：衰减常数是同轴电缆中信号衰减的度量，表征了信号能量随距离的减少程度。
衰减常数的大小与电缆的材料、频率和长度有关。
一般情况下，同轴电缆的衰减常数由下式计算：α=(R/2Z0)+j(ωL/2Z0)+j(ωCZ0/2)其中，R是电缆的电阻，Z0是电缆的传输特性阻抗，L是电缆的电感，C是电缆的电容，ω是信号的角频率。
总结：。
