阀门的表示符号

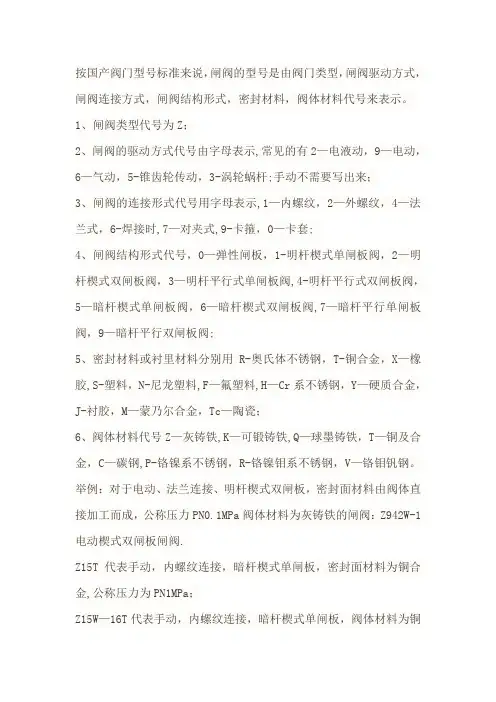

闸阀代表符号
按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式,闸阀结构形式，密封材料，阀体材料代号来表示。
1、闸阀类型代号为Z;2、闸阀的驱动方式代号由字母表示,常见的有2-电液动，9-电动，6—气动，5—锥齿轮传动，3-涡轮蜗杆；手动不需要写出来;3、闸阀的连接形式代号用字母表示,1—内螺纹,2-外螺纹，4-法兰式，6-焊接时,7-对夹式，9-卡箍，0-卡套；4、闸阀结构形式代号,0—弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3—明杆平行式单闸板阀,4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6—暗杆楔式双闸板阀，7—暗杆平行单闸板阀，9-暗杆平行双闸板阀;5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金，X-橡胶，S-塑料，N-尼龙塑料,F—氟塑料，H—Cr系不锈钢，Y—硬质合金，J—衬胶，M-蒙乃尔合金，Tc—陶瓷；6、阀体材料代号Z-灰铸铁,K—可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P—铬镍系不锈钢,R—铬镍钼系不锈钢，V—铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0。
1MPa阀体材料为灰铸铁的闸阀：Z942W—1电动楔式双闸板闸阀。
Z15T代表手动,内螺纹连接，暗杆楔式单闸板，密封面材料为铜合金，公称压力为PN1MPa；Z15W—16T代表手动，内螺纹连接，暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料由阀体直接加工，公称压力为PN1.6MPa；Z45T/W—10代表手动，法兰连接,暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料订缉斥垦俪旧筹驯船沫由阀体直接加工,公称压力为PN1MPa；Z41T—10代表手动,法兰连接,明杆楔式单闸板,密封面材料为铜合金，公称压力为PN1MPa。
阀门电气符号和文字代号
阀门电气符号和文字代号
阀门电气符号和文字代号通常用于表示阀门在电气系统中的功能和位置。
以下是一些常见的阀门电气符号和文字代号：
电磁阀：通常用字母“D”表示，表示电磁阀的线圈。
气动阀：通常用字母“Q”表示，表示气动阀的驱动装置。
电动阀：通常用字母“D”表示，表示电动阀的驱动装置。
手动阀：通常用字母“M”表示，表示手动阀的手柄。
此外，还有一些其他的符号和文字代号用于表示阀门的其他特性和参数，例如阀门的类型、规格、工作压力等。
具体的符号和文字代号可能会因不同的行业和标准而有所不同，因此建议查阅相关的电气图例或手册以获取准确的信息。

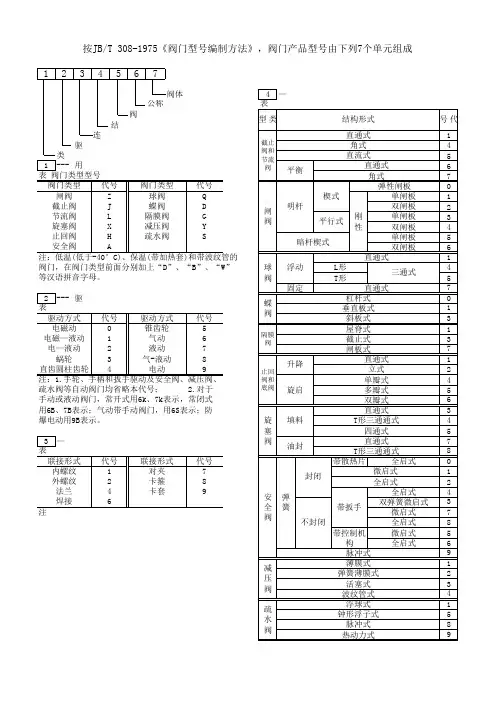

阀门产品型号表示方法及各符号含义
暗杆楔式
单闸板 双闸板
直通式
球 浮动
L形
阀
T形
三通式
固定
直通式
蝶 阀
杠杆式 垂直板式
斜板式
屋脊式
隔膜 阀
截止式
闸板式
升降
止回 阀和
直通式 立式 单瓣式
底阀 旋启
多瓣式
双瓣式
直通式
旋 填料
T形三通通式
塞
四通式
阀 油封
直通式 T形三通通式
带散热片
全启式
封闭
微启式 全启式
安弹
全簧
带扳手
阀
不封闭
全启式 双弹簧微启式
按JB/T 308-1975《阀门型号编制方法》，阀门产品型号由下列7个单元组成
123456 7
阀体
公称
阀
结
连
驱
类
1 --- 用
表 阀门类型型号
阀门类型 代号
阀门类型
代号
闸阀
Z
球阀
Q
截止阀
J
蝶阀
D
节流阀
L
隔膜阀
G
旋塞阀
X
减压阀
Y
止回阀
H
疏水阀
S
安全阀
A
注：低温(低于-40°C)、保温(带加热套)和带波纹管的
表示。
在5 和 6之 6 —公称压力代号用阿拉伯数字表示，用数值
是以兆帕(MPA)为单位的公称压力值的10倍。
7 —阀体材料代号用汉语拼音字母表示，按下表规定
阀体材料 灰铸铁
可锻铸铁 球墨铸铁 铜、钢合金
代号 Z K Q T
阀体材料 铬钼合金钢
Cr5Mo
铬镍不锈耐酸钢 1Cr18Ni9Ti

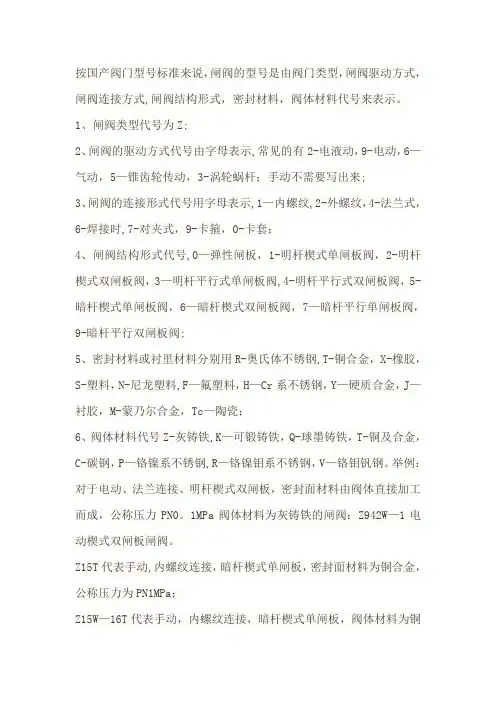

闸阀代表符号
按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式，闸阀结构形式，密封材料，阀体材料代号来表示。
1、闸阀类型代号为Z；2、闸阀的驱动方式代号由字母表示,常见的有2—电液动，9—电动，6—气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来；3、闸阀的连接形式代号用字母表示,1—内螺纹，2—外螺纹，4—法兰式，6-焊接时,7—对夹式,9-卡箍，0—卡套;4、闸阀结构形式代号，0—弹性闸板，1-明杆楔式单闸板阀，2—明杆楔式双闸板阀，3—明杆平行式单闸板阀,4-明杆平行式双闸板阀，5—暗杆楔式单闸板阀，6—暗杆楔式双闸板阀,7—暗杆平行单闸板阀，9—暗杆平行双闸板阀;5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X—橡胶,S-塑料，N-尼龙塑料,F—氟塑料,H—Cr系不锈钢，Y—硬质合金，J-衬胶，M—蒙乃尔合金，Tc—陶瓷；6、阀体材料代号Z—灰铸铁,K—可锻铸铁,Q—球墨铸铁，T—铜及合金，C—碳钢,P-铬镍系不锈钢，R-铬镍钼系不锈钢，V—铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀.Z15T代表手动，内螺纹连接，暗杆楔式单闸板，密封面材料为铜合金,公称压力为PN1MPa；Z15W—16T代表手动，内螺纹连接，暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料由阀体直接加工，公称压力为PN1。
6MPa；Z45T/W—10代表手动，法兰连接，暗杆楔式单闸板,阀体材料为铜合金，阀座密封面材料订缉斥垦俪旧筹驯船沫由阀体直接加工，公称压力为PN1MPa;Z41T—10代表手动，法兰连接，明杆楔式单闸板，密封面材料为铜合金,公称压力为PN1MPa.。
阀门标识符号大全
阀门标识符号大全
1.按阀门类型标识：如截止阀、节流阀、闸阀、蝶阀、球阀、旋塞阀等。
2.按驱动方式标识：自动阀门（如止回阀、减压阀、疏水阀、安全阀等）和驱动阀门（如截止阀、节流阀、闸阀、碟阀等）。
3.按结构特性标识：如截门形（关闭件沿着阀座中心线移动）、闸门形（关闭件沿着垂直于阀座的中心线移动）、旋塞形（如旋塞阀）等。
4.按阀门材料标识：如铸铁阀、铸钢阀、不锈钢阀、铜阀等。
5.按公称通径和公称压力标识：如DN15、DN20、DN25等（公称通径）和PN1.0、PN1.6、PN2.5等（公称压力）。
6.按适应介质标识：如水阀、气阀、油阀、蒸汽阀等。
7.按温度标识：如常温阀、高温阀、低温阀等。
8.开关标识：如O代表开（open），S代表关（shut）。
阀门标识符号的作用在于方便人们识别阀门的类型、结构、材料、公称通径、公称压力、适应介质、温度以及关闭方向等信息。
通过阀门标识符号，可以快速了解阀门的基本特性和使用方法，有利于正确选用和安装阀门。
风管阀门图纸上的符号大全
风管阀门图纸上的符号大全
1、阀门类型代号：Z-闸阀，Q-球阀，D-蝶阀，P-排污阀，J-截止阀，L-节流阀；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;
4、阀门结构形式代号比较多，拿闸阀来说：0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀。
水暖阀门种类及符号表示
水暖阀门种类及符号表示水暖阀门是供水、排水和水暖系统中最常见的设备之一。
它们用于控制液体流动，调节水流量和压力，以及实现系统的安全运行和维护。
水暖阀门种类繁多，每种阀门都有独特的用途和特点。
以下是一些常见的水暖阀门种类及其符号表示。
1.截止阀（Globe Valve）截止阀是一种常见的阀门，用于控制流体的开关和调节。
它由阀体、阀盖、阀杆和阀芯组成。
当阀芯移动时，它与阀座的密封面接触，阻止液体流过。
截止阀的符号表示为一个带有斜线的圆。
2.止回阀（Check Valve）止回阀用于防止液体回流。
它只允许流体在一个方向上流动，并在反向流动时自动关闭。
止回阀的符号表示为一个带有箭头的圆。
3.脚踏阀（Foot Valve）脚踏阀是一种安装在泵的吸入管上的阀门。
它通过踩踏阀盖来控制流体的开关和调节。
脚踏阀的符号表示为一个带有脚印的长方形。
安全阀用于控制系统中的压力，当系统内部压力超过设定值时，阀门会自动打开释放压力。
安全阀的符号表示为一个带有弯曲箭头的圆。
5.泄压阀（Pressure Relief Valve）泄压阀类似于安全阀，用于释放系统中的过压。
它们可以手动或自动调节压力，并保持系统在安全范围内。
泄压阀的符号表示为一个带有斜线的圆。
6.调节阀（Control Valve）调节阀用于调节流体的流量和压力。
它可以手动或自动操作，根据需求调整阀门的开度来控制流量。
调节阀的符号表示为一个带有曲线的带箭头线。
7.排污阀（Blowdown Valve）排污阀用于排除水系统中的污物和固体颗粒。
它具有快速开关和闭合的能力，确保污物不会堵塞系统。
排污阀的符号表示为一个带有曲线箭头的圆。
混合阀用于调节冷热水的混合比例，以获得所需的温度。
它可以手动或自动控制，并通过调节冷热水的进入量来实现温度调节。
混合阀的符号表示为一个带有两个斜线箭头的圆。
除了上述提到的阀门类型，还有一些其他的水暖阀门，如放水阀（Drain Valve）、冷凝排放阀（Condensate Discharge Valve）、电磁阀（Solenoid Valve）等。
阀门图例符号-阀图例
阀门图例符号之青柳念文创作
阀门图例应以图样暗示，不得以文字代替绘图.如必须对某部分停止说明时，说明文字应通俗易懂、简明清晰.有关全工程项目标问题应在首页说明，部分问题应注写在本张图纸内.
阀门符号有哪些?分歧种类的阀门符号暗示都分歧，在水力机械图中，阀门符号十分常常使用，为帮忙大家掌握各个阀门的符号暗示方法，我根据平常的经历为大家汇总阀门符号大全.
在绘图过程中，如果同一阀门符号暗示的阀门用途分歧时，可在图形右下角用大写英文称号的字头暗示.。
常用阀 符号
阀门是流体控制系统中不可或缺的一部分，它们用于控制流体的流动方向、流量和压力。
在工程图纸和相关文档中，阀门通常用特定的符号来表示。
以下是一些常见的阀门符号及其含义：1. 闸阀（Gate Valve）：闸阀是一种常见的截断阀，用于完全打开或关闭流体通道。
它的符号通常是一个矩形，中间有一个垂直的线段，表示阀门的开关状态。
2. 球阀（Ball Valve）：球阀是一种球形的阀门，通过旋转球体来控制流体的流动。
它的符号通常是一个圆形，中间有一个十字形的标记，表示球体的位置。
3. 蝶阀（Butterfly Valve）：蝶阀是一种旋转式的阀门，通过旋转阀板来控制流体的流动。
它的符号通常是一个椭圆形，中间有一个箭头，表示阀门的开关状态。
4. 止回阀（Check Valve）：止回阀是一种防止流体反向流动的阀门。
它的符号通常是一个圆形，中间有一个倒置的箭头，表示阀门的开关状态。
5. 安全阀（Safety Valve）：安全阀是一种用于保护系统安全的阀门，当系统压力超过设定值时，它会自动打开以释放压力。
它的符号通常是一个圆形，中间有一个三角形，表示阀门的开关状态。
6. 减压阀（Pressure Reducing Valve）：减压阀是一种用于降低流体压力的阀门。
它的符号通常是一个圆形，中间有一个波浪线，表示阀门的功能。
7. 调节阀（Control Valve）：调节阀是一种用于精确控制流体流量和压力的阀门。
它的符号通常是一个圆形，中间有一个等号，表示阀门的功能。
8. 隔膜阀（Diaphragm Valve）：隔膜阀是一种通过隔膜来控制流体流动的阀门。
它的符号通常是一个圆形，中间有一个斜线，表示阀门的功能。
9. 电磁阀（Solenoid Valve）：电磁阀是一种通过电磁力来控制流体流动的阀门。
它的符号通常是一个圆形，中间有一个电线圈的图案，表示阀门的功能。
10. 旋塞阀（Cock Valve）：旋塞阀是一种通过旋转塞子来控制流体流动的阀门。
阀门符号大全及说明,阀门安装要求
阀门符号大全及说明| 阀门安装要求
什么是阀门？
阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。
根据其功能，可分为关断阀、止回阀、调节阀等。
阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门（201、304、316等），铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，非标订制阀门等。
阀门安装要求：
1、阀门安装之前，应仔细核对所用阀门的型号、规格是否与设计相符；
2、根据阀门的型号和出厂说明书检查对照该阀门可否在要求的条件下应用；
3、阀门吊装时，绳索应绑在阀体与阀盖的法兰连接处，且勿拴在手轮或阀杆上，以免损坏阀杆与手轮；
4、在水平管道上安装阀门时，阀杆应垂直向上，不允许阀杆向下安装；
5、安装阀门时，不得采用生拉硬拽的强行对口连接方式，以免因受力不均，引起损坏；
6、明杆闸阀不宜装在地下潮湿处，以免阀杆锈蚀。
阀门符号大全及说明：。
阀门的表示符号
阀门的表示符号
总结的阀门表示代号
阀门的表示符号（ Z４1H －１6阀门的含义）
1
阀门类型
Ｚ：闸阀Ｊ：截止阀Ｘ：旋塞阀Ｈ：止回阀Ｙ：减压阀Ａ：安全阀 Q：球阀 D：蝶阀
2
驱动形式
3：蜗轮 4：正齿轮 6：气动 7：液动 9：电动对手轮、手柄式板手等直接传动的阀门省略本单元
3
连接形式
１：内螺纹２：外螺纹４：法兰 6 ：焊接
4
结构形式（闸）
１：明杆楔式单闸阀２：明杆楔式双闸板 3：明杆平行单闸板
4：明杆平行双闸板５：暗杆楔式单闸板 6：暗杆楔式双闸板
5
密封面和衬里材料
T：铜合金 H：不锈钢 Y：硬质合金钢 X：橡胶
6
公称压力(kgf/cm2)
7
阀体材料
对于PN≤1.6MPa的碳铸铁阀门或PN>2.5MPa的碳钢阀门则略去本单元
公称尺寸（英寸）阀门形式压力等级材质端部连接形式附加说明
阀门形式：G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀N-针形阀
压力等级：A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB
E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀余量：1-碳钢2-不锈钢3-铜镍合金4-铜铝合金5-铸铁端部连接形式：F-平面法兰 J-钢圈法兰 R-凸面法兰 S- NPT 螺纹
W-对焊X-插焊 L-加长阀体 M-特殊端部
附加说明：F-通孔型 R-缩孔型 H-耐高温 L-升降型（单向阀） A-角型 E-偏心
P-活塞型（单向阀） Y-Ｙ型（截止阀） C-加衬里 W-夹板式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门的表示符号（Z４1H －１6阀门的含义）
1
阀门类型
Ｚ：闸阀Ｊ：截止阀Ｘ：旋塞阀Ｈ：止回阀
Ｙ：减压阀Ａ：安全阀Q：球阀D：蝶阀
2
驱动形式
3：蜗轮4：正齿轮6：气动7：液动9：电动
对手轮、手柄式板手等直接传动的阀门省略本单元
3
连接形式
１：内螺纹２：外螺纹４：法兰 6 ：焊接
4
结构形式（闸）
１：明杆楔式单闸阀２：明杆楔式双闸板3：明杆平行单闸板
4：明杆平行双闸板５：暗杆楔式单闸板6：暗杆楔式双闸板
5
密封面和衬里材料
T：铜合金H：不锈钢Y：硬质合金钢X：橡胶
6
公称压力(kgf/cm2)
7
阀体材料
对于PN≤1.6MPa的碳铸铁阀门或PN>2.5MPa的碳钢阀门则略去本单元
公称尺寸（英寸）阀门形式压力等级材质端部连接形式附加说明
阀门形式：G-闸阀C-止回阀B-球阀F-蝶阀L-截止阀T-三通阀N-针形阀
压力等级：A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀余量：1-碳钢2-不锈钢3-铜镍合金4-铜铝合金5-铸铁
端部连接形式：F-平面法兰J-钢圈法兰R-凸面法兰S- NPT螺纹
W-对焊X-插焊L-加长阀体M-特殊端部
附加说明：F-通孔型R-缩孔型H-耐高温L-升降型（单向阀）A-角型E-偏心P-活塞型（单向阀）Y-Ｙ型（截止阀）C-加衬里W-夹板式。
