电热毯中二极管电路
彩虹电热毯1329a电路图及常见故障分析
彩虹牌1329a电热毯温控电路图最常见的故障：1、烧保险丝和温控保险损坏；2、rw1、rw2接触不良；处理方法：更换保险丝，温控保险不易买到故可以直接用保险丝替代；两个电位器接触不良，用酒精清洗即可。
注意：障的判定及维修的电子基础的读者才可完成。
拱桥中学：罗强2011年2月13日为了维修自己家的电热毯而作。
如需更正请与本人联系！QQ：285589034 附：两种常见电热毯电路及原理不带控温器的电热毯原理不带控温器的电热毯，RP1取样电压值也随之下降，不仅难以获得舒适的床温，由于4个比较器的输出端是并联的，而且能耗大，如发生过压、欠压情况，还有火灾隐患。
过压充电保护电路图热敏元件与过压保护元件的作用：。
采用双金属片温控器的电热毯，且加入电压的L1、L2、L3都在其规定的正常工作带范围内时，虽然在节能和安全方面有所改进，输出低电平，但难以调节温度。
过压保护设定电位器RP3上的电压由IC4三端稳压输出端经RP3分压（由R7、RP3、R8、RP4、R9构成串联回路）后通过R16加至IC1A③端同相输入端，用PTC热敏电阻控温电路可以克服以上缺点。
以时基电路555为核心组成。
2.11.1 原理电路本电热毯控温电路由整流电路和测控温电路组成，防止接通瞬间的浪涌电流，基本原理如图2.11.1.图中，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，RT1和RT2为PTC热敏电阻器，并具有1KH Z音频报警功能。
用于检测不同区域的温度，并使得IC3A反相输入端②的Vcc 电压随其变化。
并与RP、C、VD6构成单向可控硅V S的触发电路。
通常情况下，RP兼有预设恒温值的作用。
电路稍加变动，当接通电源时，保护器内部继电器线圈始终有工作电流通过，市电直接经过桥式电路整流后，IC1的输出送至具有正反馈的比较器IC2，通过RT1、RT2、RP向C充电。
过零调功(可用于风扇调速电热毯调温等)
过零调功（可用于风扇调速电热毯调温等）
本文介绍的这种过零调功电路虽然简单，却能可靠的工作。
它适合于各类电热器具的调功，串激式电机的调功等。
可供电气工作人员参考。
该装置的电路工作原理如图1所示，它是由电源电路、交流电过零检测电路、十进制计数器/脉冲分配器及双向可控硅等组成。
220V市电经电源变压器T降压后，由二极管VD1、VD2构成的全波整流电路整流，由C滤波后供给整机电路工作。
经二极管VD3、VD4全波整流后，得到的脉动直流电压经R1后加到运算放大器IC1的反相输入端。
当脉动电压过零（也就是交流电压过零）时，IC1便出现过零脉冲。
IC2用于对过零脉冲进行计数和脉冲分配，从而产生可控硅触发信号。
S是功率调节开关，通过S改变IC2计数方式来调节交流负载的功率。
例如，当S位于“3”档时，IC2进行四进制计数，每输入4个过零脉冲仅产生2个触发脉冲去触发双向可控硅导通，因而该档为半功率档。
图中给出了4档，由于IC2具有10个输出端，将这些输出端适当的组合，就可以获得不同的功率档。
VT接成一个大电流开关，可对不同通流量的可控硅VS进行大电流触发，从而使之可靠地工作。
其中IC1采用通用运算放大器集成电路（如LM324N、T1082等）。
IC2采用CD4O17。
VT采用3DK4或其它中功率开关三极管均可，β≥100。
VS应根据负载的电流来选择，其耐压不低于600V，感性负载其耐压值还可提高。
T采用2～3W的电源变压器，次级电压力9V。
S为调功选择开关，可选用瓷质波段开关。
其它元器件无特殊要求，可按图示数值选用。
电热毯控制开关的妙用
第28卷2020年第11期农村电工电热毯规定的使用寿命到期后，继续使用是绝对不允许的。
但是其控制开关拆下来却可另有妙用。
为便于介绍如何继续使用电热毯控制开关，我们首先要了解一下该控制开关的工作原理。
一般的电热毯控制开关控温原理图如图1所示。
图1中，“1，2，3，4，1'，2'，3'，4'”代表控制开关的静触点（模仿控制开关实际拆解时的触点布置）；电阻R 和发光二级管则构成了电源指示回路。
控制开关在“高”挡位置时，动触点（图中未显示）将“1”与“3”连通，同时也将“1'”与“3'”连通，从而“L —1—3—4—R 1—4'—3'—1'—N ”形成通路；控制开关在“低”挡位置时，“2”与“4”连通，“2'”与“4'”连通，从而“L —1—二极管—2—4—R 1—4'—2'—1'—N ”形成通路；控制开关在“关”挡位置时，两对动触点分别与“3、4”这一对静触点及另一对静触点“3'、4'”重叠，将相线和中性线与电热丝断开，从而彻底切断电源。
“低”挡时，回路中串入了具有整流作用的二极管，相当于一个简单的半波整流电路，输出变为直流，且电压值也有所变低（笔者实测了一下，在高挡位置时，万用表显示237V 左右，切换到低挡时，万用表显示131V 左右）。
根据公式W=UIt=U （U /R 1）t 可知，低挡时电热丝上产生的热量将降低，实现了“低”挡的作用。
综上可知，从废旧电热毯上拆下来的控制开关可应用接到电烙铁等以发热为主要工作方式的小功率的电器上，以实现减小功率工作节能控制的目的。
但不能应用到电视机、电冰箱、洗衣机等电器上面，因为这类电器需要在稳定的额定电压下工作。
2020-09-05收稿图1电热毯控制开关控温原理图树脂板，按图1所示裁剪与粘合，上端部粘合成双层，根据电能表单相四孔的线孔距离为20mm ，在上端部下沿开4个直径6mm 半圆形槽，用来固定4个带电二次导线。
电热毯电路原理介绍
电热毯电路原理介绍目前，很多电热毯的温度控制都采用手动开关，它是由一个快热档和一个慢热档进行控温的，这样电热毯内部温度较难控制在某一恒定的温度下工作，给使用者带来不少的麻烦。
本文向大家介绍一种电热毯自动控制电路，它能在预定的温度下工作，还能起到停电自锁、过电压保护的作用。
一、电路原理介绍电路工作原理见图l所示。
它主要由停电自锁电路、过电压保护电路、自动恒温控制电路组成。
当按钮开关S2按下，220V交流电经电容C2降压、V6和 V7稳压整流、C3滤波后供继电器J使用，这时J通电吸合，常开触点J1接通，使得电路自锁。
这时，即使按钮开关S2松开，也能维持向电热毯及继电器J供电。
当电热毯在使用过程中遇到电网停电，则继电器J断电释放，常开触电J1断开，故电热毯不工作。
电网恢复供电时不能使继电器和电热毯自动接通电源，只能再次按动s2，继电器J吸合，电热毯才会重新通电工作。
Rt是一种正温度系数热敏电阻，其内部阻值大小随所感受的温度高低而变化，即温度高时内部阻值增大，反之亦然。
由整流二极管V2～V5、单向可控硅SCR、双向触发二极管V1、正温度系数热敏电阻Rt、电容C1、电位器RP组成电热毯恒温控制电路。
其控制过程是：交流电经V2～V5桥式整流后变为直流电，经RP、Rt向C1充电，当C1两端上的电压达到一定值，使双向触发二极管击穿导通而处于放电状态。
此时，单向可控硅被触发导通，使电热毯通电工作。
在电热毯内部温度上升到一定值时，其热敏电阻Rt内部阻值很大，而降落在C1上的电压较小，不能使V1击穿，则SCR关断，相应电热毯断电不工作，此时电热毯处于降温状态。
当电热毯温度降到某一值时，又重复以上的控制过程，这样不断周而复始，使电热毯温度保持在某一恒定值。
倘若电网出现过电压时，压敏电阻MY内部被短路(即处于导通状态)，并快速熔断保险丝RD，从而起到过电压自动保护作用。
图2是该装置的印刷线路板装配图。
二、主要元器件选择SCR选用小型塑封单向可控硅MCR100-8型。
双向晶闸管调温型电热毯电路
故障现象
故障原因
检修方法
通电后不 发热
1.电源插头与插座接触不好 2.电源开关接触不良或损坏 3.电热丝断路
1.调温开关接触不良 不能调温 2.调温部分失灵
1.修理插头，插座使其接触良好。 2.修理微型床头开关，使其接触良好，严重损坏时应换用新件。 3.用万用电表R×1k档检测电热毯电源线两端一般应为500Ω～800Ω ，如指针不动则为断路，仔细找出断路处，缠结焊好，并做好绝缘 处理。
2.4.1 普通型电熨斗图2.4.1 普通型电熨斗的整体结构
• 电熨斗由底板、电热元件、外壳、压板和手柄等基本元件组成。 图2.4.1为普通型电熨斗整体结构。其结构与外型分别如图2.4.2所 示。图2.4.2(a)为管状电热元件的普通型电熨斗，图2.4.2(b)为半 封闭式电热元件的普通型电熨斗，
• 普通型电熨斗通电时，电热丝发热，底板温度上升。利用底板的 重量和热量可对衣物进行熨烫。它没有电源开关，由人工插、拔 电源插头来控制电源的通断。
漏电
1.电热线绝缘层破损 2.过分潮湿
1.找出破损处，用绝缘材料重新包好 2.用电吹风热风或太阳光晒干再使用，电热毯在使用中一定要保持 干燥
第2章常用电热器具 (第三讲)
《家用电器维修技术》
2.4 电熨斗
• 电熨斗是人们最早使用的电热器具之一。它大约在1910年投放市 场，以后便得到迅速发展。电熨斗按其功能来分，有普通型、调 温型、调温喷汽型和喷汽喷雾型。电熨斗的规格以其消耗的电功 率来划分，常用的规格有300W、500W、700W、1000W等。
第2章常用电热器具 (第三讲)
《家用电器维修技术》
图2.4.1 普通型电熨斗的整体结构
简单小家电的维修

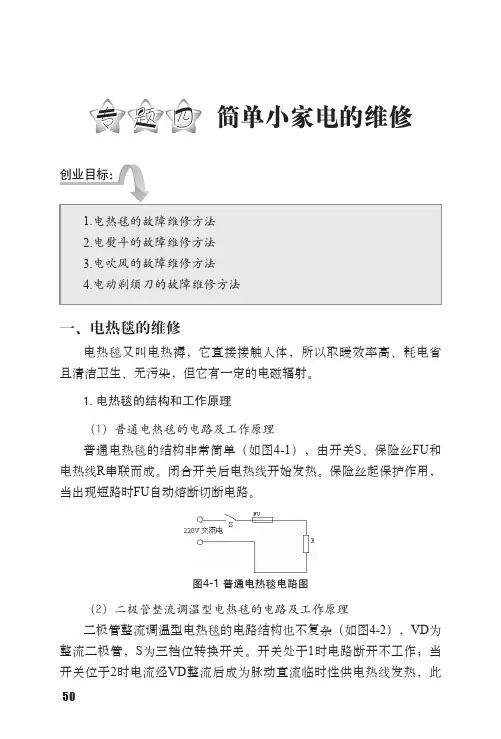

专题四 简单小家电的维修创业目标：一、电热毯的维修电热毯又叫电热褥，它直接接触人体，所以取暖效率高、耗电省且清洁卫生、无污染，但它有一定的电磁辐射。
1.电热毯的结构和工作原理（1）普通电热毯的电路及工作原理普通电热毯的结构非常简单（如图4-1），由开关S、保险丝FU和电热线R串联而成。
闭合开关后电热线开始发热。
保险丝起保护作用，当出现短路时FU自动熔断切断电路。
图4-1 普通电热毯电路图（2）二极管整流调温型电热毯的电路及工作原理二极管整流调温型电热毯的电路结构也不复杂（如图4-2），VD为整流二极管，S为三档位转换开关。
开关处于1时电路断开不工作；当开关位于2时电流经VD整流后成为脉动直流临时性供电热线发热，此时的功率只有额定功率的一半，为低温档；当开关位于3时电流直接流入电热线发热，二极管不起作用，此为高温档。
图4-2 二极管整流调温型电热毯的电路图（3）双向可控硅控制的电热毯电路及工作原理双向可控硅控制的电热毯电路（如图4-3）中HL是电源指示灯，R 为电热丝，RP是可调电阻，VS1和VS2是两只双向可控硅。
双向可控硅又称双向晶闸管。
此电路具有无级调温功能，合上开关S后，电源经RL、L、RP、R3对电容C3充电，当其两端电压Uc达到双向可控硅转折导通电压时，VS2导通，Uc3通过US2触发VS1。
VS1导通后便有电流流过RL使其发热，同时C3通过R3、RP、VSl回路放电。
当交流电压过零时，VS1关断，C3又开始反向充电，重复上述过程。
可见，在交流电源的正、负半周内VS1对称地各导通一次。
增大RP的值，会使C3充电减慢，延长了Uc3达到VS2 转折导通电压的时间，即增大了VS1的控制角，减小了导通角，使输出电压降低；反之，则使输出电压升高，从而达到调整电热褥发热功率的作用，进而达到调温的目的。
图4-3 双向可控硅控制的电热毯电路图电路中R1 、R3起限流作用，HL是电源指示氖灯，R2与C2组成双向可控硅的保护电路，可防止双向可控硅截止时被感性负载击穿，C1与L组成低通滤波电路，可以抑制射频干扰，以防止对附近电器的干扰。
电热毯温控器电路
数字电子课程设计专业：电气自动化班级：05-2班学号：0520010034姓名：指导老师：目录第一章序言 (1)第二章设计任务书 (1)1设计题目 (1)2设计任务与要求 (1)第三章电路组成和工作原理 (2)1、设计方案及方块图 (2)2、电路的组成及工作原理 (3)第四章电路元器件的选择 (6)第五章设计心得 (7)六参考文献 (9)第一章序言电热毯又名电褥是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的。
还可用于被褥的去潮除湿。
它耗电量少、温度可调节、使用方便、使用广泛，已有100多年的历史。
其具体结构为：将特制的，绝缘性能达到标准的揉性电发热线布置在揉性毯体内，使用时将毯体铺在床上，人躺在其上、通电、发热线发热、毯体发热、被窝里升温以达到取暖的效果。
市售电热毯一般有高、低两个温度档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得热度不够。
为此，笔者制作了这种电热毯温控器，它可以把电热毯的温度控制在一个适宜的范围内。
第二章设计任务书1．设计题目555电热毯温控器电路2．设计任务与要求2.1设计基本要求1．巩固和加深对电子线路基本知识的理解，提高综合运用课程知识的能力。
培养学生根据课程需要自学参考书籍，查阅手册、图表和文献资料的能力。
2.通过实际电路方案的分析比较、设计计算、元件选取、安装调试等环节，初步掌握简单实用电路的分析方法和工程设计方法。
3.掌握常用仪器设备的正确使用方法，学会简单电路的调试和整机指标测试方法，提高动手能力。
4.了解与课程有关的电子线路及元器件工程技术规范，按课程设计任务书的要求编写设计说明书，能正确反映设计的实验结果，能正确绘制电路图。
５.通过课程设计实践，树立正确的生产观、经济观和全局观。
2.2步骤1.当电路温度有波动的时候，可以把电热毯的温度控制在一个合适的范围。
2.画出方框图和原理图。
3.选择电路元、器件。
4.安装调试，并写出设计总结报告。
电热毯的工作原理及检验
电热毯工作原理及检验质量工程职业学院毕业设计（论文）题目：电热毯的工作原理及检验系别：机电工程系专业：班级：学号：学生姓名：指导老师：完成日期：2011年3月28日1电热毯工作原理及检验2质量工程职业学院毕业设计（论文）任务书专业 班级姓名学号指导教师设计（论文）题目 电热毯的工作原理及检验主要研究内容对电热毯结构原理进行分析以及其检验。
主要技术指标或研究目标1、 电热毯的发热面任一部位温度不应超过平均温度的±5℃。
2、 电热毯泄露电流1mA/ m 2发热面积，最大不得超过2.5mA 。
3、 耐压试验中要承受住比额定电压5倍以上的工频电压，历时1min ，不发生击穿和闪络现象。
4、 额定功率（Pa ）：180W 及以下，额定电压（Ua ）：220V 及以下。
5、 电热毯的线功率不大于5W/m （上盖电热毯），4.1W/m （下盖电热毯）。
此是根据我国现行标准得出的。
基本要求1、 了解电热毯的基本原理及结构。
2、 能研究电热毯的性能检验以及安全检验。
3、 了解熟悉电热毯的检验项目及性能指标测试。
主要参考资料及文献【1】 麦汉光．刘伟军．家用电器技术基础与维修．北京：高等教育出版社，2000【2】 李德明．王庆志．电工电器产品质量检验．上海：同济大学出版社，2007 【3】 席宏卓．产品质量检验技术．北京：中国计量出版社，1992 【4】 家电维修合订版 2008—7【5】 标准 GB4706.1—2005 GB4706.1—1992 GB4706.8—2008 GB/T23107—2008 GB4706.8—2003 GB17652—1998电热毯工作原理及检验QB/T2994—2008 QB/T3898—1999目录摘要 (3)ABSTRACT (4)1 引言 (5)2 电热毯的结构、分类 (6)2．1电热毯的基本结构 (6)2．2电热毯的分类 (6)3 工作原理 (7)3．1热敏电阻 (7)3．2工作原理 (8)4 电热毯的安全检验 (9)4．1试验环境 (9)4．2外观检验 (10)4．3主要安全检验 (10)4．3．1 发热 (10)3电热毯工作原理及检验4．3．2 泄露电流 (14)4．3．3 电气强度 (16)4．3．4 机械强度 (20)4．3．5 内部布线 (20)4．3．6 非正常工作 (23)5 电热毯的功能性能检验 (26)5.1试验项目 (26)5.2试验的一般条件 (26)5.3功能性能试验 (27)6 电热毯—使用事项 (29)7 电热毯的危害 (31)8 如何预防电热毯火灾事故 (31)结束语 (33)致谢 (34)参考文献 (35)附录A (36)1出厂检验项目、要求和方法： (36)2出厂抽样检验项目： (36)3型式检验 (37)附录B (38)附录C (40)4电热毯工作原理及检验摘要电热器具是将电能转换为热能的器具。
彩虹电热毯1329a电路图及常见故障分析
彩虹牌1329a电热毯温控电路图最常见的故障：1、烧保险丝和温控保险损坏；2、rw1、rw2接触不良；处理方法：更换保险丝，温控保险不易买到故可以直接用保险丝替代；两个电位器接触不良，用酒精清洗即可。
注意：障的判定及维修的电子基础的读者才可完成。
拱桥中学：罗强2011年2月13日为了维修自己家的电热毯而作。
如需更正请与本人联系！QQ：285589034 附：两种常见电热毯电路及原理不带控温器的电热毯原理不带控温器的电热毯，RP1取样电压值也随之下降，不仅难以获得舒适的床温，由于4个比较器的输出端是并联的，而且能耗大，如发生过压、欠压情况，还有火灾隐患。
过压充电保护电路图热敏元件与过压保护元件的作用：。
采用双金属片温控器的电热毯，且加入电压的L1、L2、L3都在其规定的正常工作带范围内时，虽然在节能和安全方面有所改进，输出低电平，但难以调节温度。
过压保护设定电位器RP3上的电压由IC4三端稳压输出端经RP3分压（由R7、RP3、R8、RP4、R9构成串联回路）后通过R16加至IC1A③端同相输入端，用PTC热敏电阻控温电路可以克服以上缺点。
以时基电路555为核心组成。
2.11.1 原理电路本电热毯控温电路由整流电路和测控温电路组成，防止接通瞬间的浪涌电流，基本原理如图2.11.1.图中，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，RT1和RT2为PTC热敏电阻器，并具有1KHZ音频报警功能。
用于检测不同区域的温度，并使得IC3A反相输入端②的Vcc电压随其变化。
并与RP、C、VD6构成单向可控硅VS的触发电路。
通常情况下，RP兼有预设恒温值的作用。
电路稍加变动，当接通电源时，保护器内部继电器线圈始终有工作电流通过，市电直接经过桥式电路整流后，IC1的输出送至具有正反馈的比较器IC2，通过RT1、RT2、RP向C充电。
在工作时序图中，当C的充电电压达到一定值时，IGBT栅极电压由VD3所限制而降压，通过VD5、VD6放电，电冰箱断电保护器：。
电热毯中二极管电路
二极管在电热毯中的应用
一、电热毯的基本结构
电热毯一般由电热线、毯体、电路控制三部分组成。
其产生热量的大小和安全性能的优劣主要取决于电热线和接头。
二、工作原理
电热毯目前主要是利用发热元件来进行工作的，而发热部件的主要功能是将电能转换为热能。
而现在有很多的电热毯所采用主要的发热元件是热敏电阻。
三、电热毯温控器电路图
如图所示是由时基电路NE555、交流开关控制器件BCR、温度调节电位器、稳压二极管等构成的电热毯温控器。
一般电热毯有高温、低温两挡。
本电路是一种电热毯温控器，可以把电热毯的温度控制在一个合适的范围。
电热毯控制电路
在图中，220V交流电压经C2．R2限流降压，D1、D2整流、C1滤波，DW稳压后，获得9V左右的电压供NE555时基电路使用。
RP1为温控调节电位器，其滑动臂电位决定NE555触发电位V2和阀电位Vf，且V5=Vf=2Vz。
室温下接通电源，因已调V2≤Vz、V6≥Vf时，NE555翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
元件的选择：BG1可选用3AX、3AG等PNP型锗管：BCR用400V以上的小型双向可控硅。
注：V2、V5、V6为NE555电路2、5、6脚电压。
第三章 电热取暖器
立式石英管取暖器一般都配有旋转装置， 立式石英管取暖器一般都配有旋转装置，用 一个小电动机驱动摇摆机构后， 一个小电动机驱动摇摆机构后，使取暖器在 70°～90°范围内自动左右来回旋转，可以扩大 70° 90°范围内自动左右来回旋转， 取暖范围。 取暖范围。 三、石英管式取暖器的典型电路 图3-3 为卧式石英管电暖气的典型电路。 为卧式石英管电暖气的典型电路。
2.电热褥一般只做预热用，不宜整夜开启， 2.电热褥一般只做预热用，不宜整夜开启， 电热褥一般只做预热用 睡前30分钟通电，用棉被将电热褥全部覆盖， 30分钟通电 睡前30分钟通电，用棉被将电热褥全部覆盖，上 床后即关断电源。 床后即关断电源。 3.电热褥不能与其他热源同时使用。 3.电热褥不能与其他热源同时使用。 电热褥不能与其他热源同时使用 4.使用中，不能反复折叠电热褥。直线型电 4.使用中，不能反复折叠电热褥。 使用中 热褥不适合铺在网丝床、棕床或沙发床上。 热褥不适合铺在网丝床、棕床或沙发床上。
四、石英管式取暖器的使用注意事项
1.使用过程中严禁覆盖取暖器； 1.使用过程中严禁覆盖取暖器； 使用过程中严禁覆盖取暖器 2.应避免液体溅落到取暖器中，尤其是石英管上， 2.应避免液体溅落到取暖器中，尤其是石英管上， 应避免液体溅落到取暖器中 否则容易爆炸； 否则容易爆炸； 3.使用及收藏中避免灰尘及异物进入取暖器 灰尘、 使用及收藏中避免灰尘及异物进入取暖器， 3.使用及收藏中避免灰尘及异物进入取暖器，灰尘、 异物将影响石英管发热效率， 异物将影响石英管发热效率，降低反射罩反射效 果； 4.使用及收藏时 取暖器应水平放置，防止变形； 使用及收藏时， 4.使用及收藏时，取暖器应水平放置，防止变形； 5.电源插线板、插座应符合容量要求； 5.电源插线板、插座应符合容量要求； 电源插线板 6.室内无人时，应关断电源，避免发生火灾。 6.室内无人时，应关断电源，避免发生火灾。 室内无人时
电褥子高低温转换开关原理
电褥子高低温转换开关原理
电褥子高低温转换开关的工作原理是串联两组电阻。
当开关滑到低档时，小电阻被短接，相反，高档位时大电阻被短接。
不论高档还是低档，只要电路接通后，串联在两个电阻后面的LED（发光二极管）就会亮起。
电褥子的高低温调整主要通过调整电热丝两端的电压来实现。
当开关调至高温档时，AC220V电压全部加到电热丝两端，因此电褥子处于高温状态。
如果将开关调至低温档，AC220V电压会先经过整流二极管整流，变为脉动直流，再给电热丝加热。
因此，电热丝两端的电压波形在高温档时为正弦交流电，此时电热丝温度最高；在低温档时为脉动直流，电热丝温度降低。
以上信息仅供参考，如有需要，建议查阅专业电工书籍或咨询专业电工师傅。
电热毯的修理维修技巧与方法
电热毯的修理维修技巧与方法①电热毯通电后不发热：此故障是电热毯的常见故障，应查电源线是否良好;电源插头是否与电源接触良好;电源开关是否良好;发热元件是否损坏。
用万用表查电源开关中连接发热元件的端点，若阻值为∞，则为发热元件折断，应更换发热元件。
②二极管调温电热毯调温失灵：此故障若表现在低温挡温度仍很高，则说明调温二极管击穿;若表现为只有高温挡没有低温挡，则说明调温二极管断路，此二种情况只要更换同规格的二极管故障即可排除。
③电容降压调温电热毯调温失灵：此故障若表现为高、低挡温度均相同，则说明电容短路;若表现为只有置在高温挡才有温度，则说明电容断路，此二种情况需更换同规格的电容即可。
④电热毯指示灯不亮但能正常发热：故障原因可能是发光二极管或氖泡损坏，更换之;发光二极管或氖泡的降压电阻损坏，更换同规格电阻即可注：串联或并联型的电阻阻值相差特别大，更换时应注意;有关接线有虚焊或脱满，重新焊好即可。
①电热毯使用时要平铺在垫胎上，毯面上加一条床单，以免弄脏电热毯。
切不可在床单和电热毯之间再铺垫棉胎或其它织物。
开关要放在随手可拿到的位置。
②临睡前先开高温档，短时间内让其预热升温到所需温度。
上床后，再调节到低温档保温或关闭开关。
③电热毯的温度控制在38°C左右，最高不能超过40°C。
④电热毯上不能放置尖锐的金属物件和既重又硬的物品，小孩不宜在电热毯上蹦跳玩耍，以免损坏电热丝，引起触电事故。
⑤经常检查电热毯有否集堆打褶现象，避免局部过热。
为了铺平电热毯，四只角可各缝上布带，把毯子拉平，再将布条固定在床腿上。
⑥电热毯不要与热水袋、汤婆子一起使用。
电热毯局部过热，是出现故障的预兆，应马上停用，并检查修理。
①卷毯：电热毯不用时，应卷成圆筒状，不要让电热毯有死弯，以免降低电热丝的绝缘性能，上面忌放重物。
②去湿：电热毯收藏前，先平整地铺开，插上电源，通电20～30分钟后，让它自然凉透，为电热丝和电器元件除潮。
电熨斗二极管的作用原理
电熨斗二极管的作用原理
电熨斗的二极管作用原理如下：
1. 直流电源通过熨斗的电插头外部连接到熨斗的电路。
2. 当电源开关打开时，电流从电源流入熨斗。
3. 在熨斗的电路中，二极管被连接在电源正极和熨斗加热元件之间。
4. 二极管是一种电子器件，具有只允许电流单向通过的特性，也就是当电流从正向流入二极管时，二极管处于导通状态；当电流从反向流入二极管时，二极管处于截止状态。
5. 在电熨斗中，二极管的作用是为了防止电流逆向流入熨斗的电路，以确保熨斗正常工作。
6. 当电源开关打开时，电流从电源正极流入熨斗的加热元件，同时通过二极管的导通状态，绕过二极管并流入负极，完成正常加热功能。
7. 当电源开关关闭时，电流无法从电源正极流入熨斗的加热元件。
而通过二极管的截止状态，避免了电流逆向流入熨斗电路，保护了熨斗的电路，确保熨斗安全使用。
综上所述，电熨斗的二极管通过调节电流的流动方向，保护熨斗电路的正常工作，并防止反向电流损坏熨斗。
电热毯的电路原理
电热毯的电路原理
电热毯的电路原理比较简单，通常由以下几个部分组成：
1.加热丝：电热毯的加热丝是由高电阻率的合金线或者碳纤维线制成的，它们的电阻率比较高，电流通过时会产生大量的热量，从而加热电热毯。
2.温控器：电热毯的温控器通常是由一个感温元件和一个温控器组成的，感温元件可以感受到电热毯的温度变化，将这个变化信号传递给温控器，温控器会根据这个信号来控制电热毯的加热功率，从而实现温度的控制。
3.电源：电热毯的电源通常是由一个交流电源转换成所需的直流电源，直流电源可以提供稳定的电压和电流，以保证电热毯的正常工作。
当电源通电后，电流会通过加热丝，加热丝发热，从而加热电热毯。
同时，感温元件会感受到电热毯的温度变化，将这个变化信号传递给温控器，温控器会根据这个信号来控制电热毯的加热功率，从而实现温度的控制。
这样就实现了电热毯的加热和温度控制。
电热毯用电路[发明专利]
![电热毯用电路[发明专利]](https://img.taocdn.com/s3/m/aeceee918e9951e79a8927a0.png)
专利名称：电热毯用电路
专利类型：发明专利
发明人：王东英
申请号：CN201711238833.1申请日：20171130
公开号：CN109862627A
公开日：
20190607
专利内容由知识产权出版社提供
摘要：本发明的电热毯用电路，其特征在于：电源插头经保险丝和温控保险连接电源开关，电源开关的开关端子一经电阻R1、二极管VD1、发光二极管Q1连接开关端子二；开关端子一还经二极管VD3连接并联的电阻R3和电阻R4的一端，电阻R3和电阻R4的另一端连接控制单元S，控制单元S外接温度传感器，端子二经二极管VD2后也连接电阻R3和电阻R4的一端。
本发明的有益效果是，实现了电热毯的自动开关功能，提高了电热毯的使用安全性。
结构简单，设计合理，容易实现。
符合智能家居发展理念，给智能化的生活方向提供了指引。
申请人：菏泽海诺知识产权服务有限公司
地址：274600 山东省菏泽市鄄城县中华东路茂业百货西邻39-2号
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：刘燕丽
更多信息请下载全文后查看。
自己动手修电热毯
自己动手修电热毯
王锡涛
【期刊名称】《农村电工》
【年(卷),期】2008(016)011
【摘要】@@ 家用电热毯其外形如图1所示,其电路图如图2所示.其工作原理是:利用二极管的单向导电性.改变加在电热毯两端的电压,来控制电热丝发热功率,从而实现高、低两挡调温.
【总页数】1页(P47)
【作者】王锡涛
【作者单位】264500,山东省乳山市第二职业高级中学
【正文语种】中文
【相关文献】
1.是男人就自己动手——巧修手柄小记 [J], 石山
2.自己动手修冰箱 [J], 于润伟
3.自己动手修宽带小毛病 [J], 沈敏岚
4.自己动手修通水泥路 [J], 朱春祥（口述）;胡晓华（整理）;
5.自己动手修冰箱 [J], 于润伟
因版权原因，仅展示原文概要，查看原文内容请购买。
电热毯指示灯电路的改接方法
电热毯指示灯电路的改接方法
电热毯指示灯的连接，通常如上图所示：
发光管LED1、LED2和电阻R形成一个支路：这个支路与发热元件RL 支路呈并联关系。
电热毯工作在高温状态时，两个支路两端均承受AC220V 电压，这时两只发光管LED1、IED2均可正常发光，发热元件可以正常发热。
经“改进”后，这两个呈并联关系的支路变成了下图示的串联关系．显而易见，这两个支路中的元件很难都工作在额定电压条件下。
为了解决这个问题，在指示灯支路两端并联了一只双向可控硅SCR，其设计意图可能是由导通后的双向可控硅给发热元件RL供电．这样虽然发热问题解决了，但双向可控硅导通后其T2、Tl极间正常压降仅2V左右，无论如何也不会使与之并联的、需要AC220V电压才能正常工作的指示灯支路正常点亮LED，更谈不上让它去“真正指示电热毯的工作状态”了。
既然指示灯不会点亮．那幺双向可控硅也就没有存在的必要了。
问题又回到了原点：去掉双向可控硅．让两个支路再并联起来。
上述分析与描述是经过试验验证的．试验电路见上图．这个电路与下图几乎完全相同，双向可控硅型号是BCR3CM（参数为3A/400V），与原文标注一致，区别是用一只60W/220V的白炽灯泡代替下图中的发热元件RL。
试验时，合上开关S，60W灯泡立即点亮，而发光管仅在通电瞬间发出短暂、微弱的闪光。
再次试验时．去掉电阻R，实验结果没有变化。
说明双向可控硅。
