电热毯中二极管电路
彩虹电热毯1329a电路图及常见故障分析
彩虹牌1329a电热毯温控电路图最常见的故障：1、烧保险丝和温控保险损坏；2、rw1、rw2接触不良；处理方法：更换保险丝，温控保险不易买到故可以直接用保险丝替代；两个电位器接触不良，用酒精清洗即可。
注意：障的判定及维修的电子基础的读者才可完成。
拱桥中学：罗强2011年2月13日为了维修自己家的电热毯而作。
如需更正请与本人联系！QQ：285589034 附：两种常见电热毯电路及原理不带控温器的电热毯原理不带控温器的电热毯，RP1取样电压值也随之下降，不仅难以获得舒适的床温，由于4个比较器的输出端是并联的，而且能耗大，如发生过压、欠压情况，还有火灾隐患。
过压充电保护电路图热敏元件与过压保护元件的作用：。
采用双金属片温控器的电热毯，且加入电压的L1、L2、L3都在其规定的正常工作带范围内时，虽然在节能和安全方面有所改进，输出低电平，但难以调节温度。
过压保护设定电位器RP3上的电压由IC4三端稳压输出端经RP3分压（由R7、RP3、R8、RP4、R9构成串联回路）后通过R16加至IC1A③端同相输入端，用PTC热敏电阻控温电路可以克服以上缺点。
以时基电路555为核心组成。
2.11.1 原理电路本电热毯控温电路由整流电路和测控温电路组成，防止接通瞬间的浪涌电流，基本原理如图2.11.1.图中，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，RT1和RT2为PTC热敏电阻器，并具有1KH Z音频报警功能。
用于检测不同区域的温度，并使得IC3A反相输入端②的Vcc 电压随其变化。
并与RP、C、VD6构成单向可控硅V S的触发电路。
通常情况下，RP兼有预设恒温值的作用。
电路稍加变动，当接通电源时，保护器内部继电器线圈始终有工作电流通过，市电直接经过桥式电路整流后，IC1的输出送至具有正反馈的比较器IC2，通过RT1、RT2、RP向C充电。
智能电热毯
智能电热毯欧阳璞【期刊名称】《发明与创新（中学时代）》【年(卷),期】2015(000)012【总页数】1页(P16)【作者】欧阳璞【作者单位】湖南省衡阳市第一中学高435班【正文语种】中文冬天，爷爷来我家小住，睡觉时要么嫌热，要么嫌冷，起床后经常忘记关电热毯，还好及时发现才未酿成火灾。
因此，我设计了一款能自动调温的智能电热毯。
一、制作过程选择一种普通型二极管半波整流调温型电热毯，将控制器从线路中取出，与电热丝连接，用电胶布包紧，外用热缩胶固定。
选择电热毯一处到两处电加热丝，剪断后接上温度开关，用电胶布包紧，位置还原。
后经多次实验对比优化，在图1位置1处设启动温度40℃温度开关一只，在位置2处设启动温度35℃温度开关一只，将外用电线用布进行隐性化处理，用尼龙丝扣粘连。
二、使用步骤最先在位置1处采用常闭型40℃温度开关，按冬季正常睡眠需要加床垫和被子，用酒精温度计和电子温度计在产品中心区同时测温。
结果显示，单个温度开关完全可达到实验设计，工作温度控制在37℃至43℃之间，略高于人体最佳舒适度。
随后又将温度开关从位置1处换到位置2处，实验结果在37℃至42℃左右；然后在位置1和位置2处用双温度开关，但实验结果与位置1单开关设置无差异。
可在劳动节后改用35℃常闭开关，工作温度控制在33℃至40℃左右。
经多次对比实验，确定在位置1处和位置2处采用40℃和35℃两个温度开关串联方式，工作温度控制在33℃到39℃之间，效果最佳。
当室温达到温度开关恢复温度的设定参数时，智能电热毯在室内温度23℃时，通电后可升到启动温度设定值，温度下降到接近室温的一个恒定值后能自动断电。
三、创新点1.智能电热毯供暖温度可控制在33℃至39℃之间，且室温在23℃左右时，通电状态下电热毯自动停止通电，特别适合老年人及未成年人使用。
2.使用时无需开关电源或手动调节挡位，安全、节能又便捷。
3.将外线进行隐性化设计，方便收藏又美观，也降低了成本。
电热器不同档位
（2）当温控开关按钮按下时，电饭锅电路的总功率为1100W。 求：“烧煮电路部分”的电阻R1, （3）温控开关按钮弹起后，电饭锅电路的总功率为44W。求： ①电路中的电流；②“保温电路部分”的电阻R2, （4）已知，只有当指示灯和限流器两端的电压与电源电压相差 不大时，指示灯才会发光．请通过相关计算或分析，说明为什么 温控开关按钮弹起时，红灯熄灭而黄灯亮.
小芳家里的某品牌电烤箱铭牌及其内部简化电 路如图所示，R1和R2均为电热丝．求： （1）若某种食物需要用该电烤箱高温档烘烤 1000s，则该电烤箱消耗的电能是多少？ （2）电路中R2的阻值是多少？ （3）该电烤箱在低温档正常工作时，电路中 的电流和R1的功率分别是多少
ห้องสมุดไป่ตู้
如图是一种有高中低多档位的电热水器的

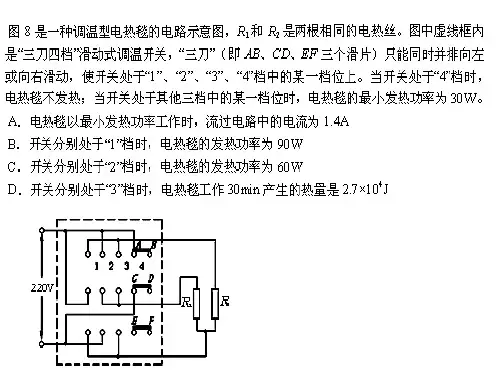

下图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电 热丝。图中虚线框内是“三刀四档”滑动式调温开关，“三刀” （即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开 关处于“1”、“2”、“3”、“4”档中的某一档位上。当开关处于 “4”档时，电热毯不发热；当开关处于其他三档中的某一档位时， 电热毯的最小发热功率为30W。
（1）电热毯以最小发热功率工作 时，流过电路中的电流为 A。 （结果保留两位小数）
（2）开关分别处于“1”、“2” 档时，电热毯的发热功率分别为 W、 W。
（3）开关分别处于“3”档时，电 热毯工作30分钟产生的热量是多少 焦？
某电热水器的工作原理如图所示（已知
两电阻丝的阻值相等，电源电压保持不变），
如图所示，图中的A 为温度传感器(达到设定温
度时，它自动断开电路，低于设定温度时，自动接通 电路，它的作用相当于开关)，S为温度档位设定开关， 她设定了三个档：40℃ 、50℃ 、60℃ ，加热功率分 别为45 W、72 W 、90W 。电源电压是36 V，且保持 不变，R1、R2、R3都是发热体。 (1)当S拨至位置1时，加热功率是多少?R1的阻值是多 少? (2)S拨至位置3时，电路中的电流是多少?
电热器的不同档位
如图是一种有高中低多档位的电热水器的原 理图，三根电热丝的电阻R1=R2=R3=48.4Ω，电 源电压为220V保持不变，单刀双掷开关S1只能接 a或b，不能a,b都不接。 （2）电热水器处于中温档时，开关S1和S2的连 接状态是怎样的？处于中温档时，电热水器的功 率器的原 理图，三根电热丝的电阻R1=R2=R3=48.4Ω，电 源电压为220V保持不变，单刀双掷开关S1只能接 a或b，不能a,b都不接。 （3）电热水器处于低温档时，开关S1和S2的连 接状态是怎样的？处于该档时，电热水器的功率 是多大？
电压力锅集高压锅和电饭锅的优点于一体，既安 全又节能．某型号电压力锅的额定电压为220V，右图 是其工作原理图，R1、R2分别是主加热器和保压加热 器，R1的额定功率为800W；L是用来指示电压力锅工 作状态的变色发光二极管，当通过它的电流小于40mA 时，发红光，达到40mA时，开始发绿光，只要有电流 通过L其两端电压就恒为2V；R0是特殊电阻，其阻值 随锅内温度变化而改变；接通电路，开关S自动与触点 a、b闭合，开始加热，当锅内水温达到105℃时，S自 动与a、b断开，并与触点c接通，开始保压，此时锅内 水温不变，且未沸腾． （1）电压力锅正常工作时，若指示 灯L发绿光，求R0的最大阻值． （2）在保压状态下，加热器正常工 作1h耗电0.2kWh，求R2的阻值．
某电热毯只有一个挡位，使用不方便。小明想用一电 阻丝作发热体与其串联，将它改造成有两个挡位的电热 毯。已知原电热毯的额定电压为220V，为了测定它的 额定功率，小明把它与一个标有“220V 25W”灯泡串联 在家庭电路中如图所示，电压表的示数为176V。(电源 电压恒为220V，不考虑温度对电阻阻值的影响) 求：(3)改造后的电热毯，在低温挡位时工作10min， R0消耗多少电能?

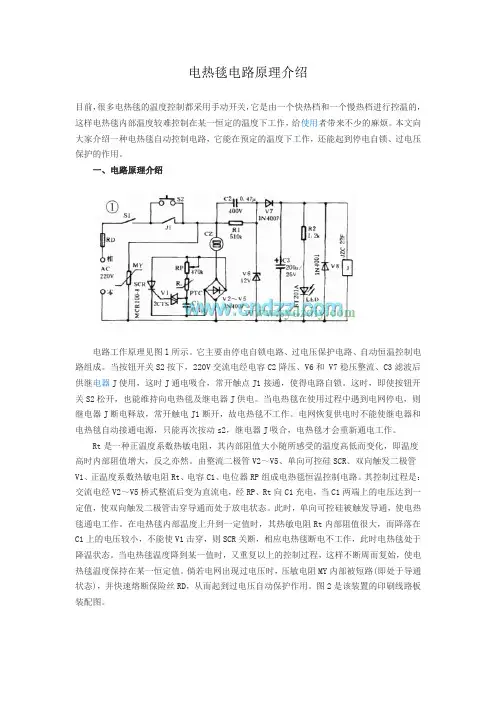

电热毯电路原理介绍
电热毯电路原理介绍目前，很多电热毯的温度控制都采用手动开关，它是由一个快热档和一个慢热档进行控温的，这样电热毯内部温度较难控制在某一恒定的温度下工作，给使用者带来不少的麻烦。
本文向大家介绍一种电热毯自动控制电路，它能在预定的温度下工作，还能起到停电自锁、过电压保护的作用。
一、电路原理介绍电路工作原理见图l所示。
它主要由停电自锁电路、过电压保护电路、自动恒温控制电路组成。
当按钮开关S2按下，220V交流电经电容C2降压、V6和 V7稳压整流、C3滤波后供继电器J使用，这时J通电吸合，常开触点J1接通，使得电路自锁。
这时，即使按钮开关S2松开，也能维持向电热毯及继电器J供电。
当电热毯在使用过程中遇到电网停电，则继电器J断电释放，常开触电J1断开，故电热毯不工作。
电网恢复供电时不能使继电器和电热毯自动接通电源，只能再次按动s2，继电器J吸合，电热毯才会重新通电工作。
Rt是一种正温度系数热敏电阻，其内部阻值大小随所感受的温度高低而变化，即温度高时内部阻值增大，反之亦然。
由整流二极管V2～V5、单向可控硅SCR、双向触发二极管V1、正温度系数热敏电阻Rt、电容C1、电位器RP组成电热毯恒温控制电路。
其控制过程是：交流电经V2～V5桥式整流后变为直流电，经RP、Rt向C1充电，当C1两端上的电压达到一定值，使双向触发二极管击穿导通而处于放电状态。
此时，单向可控硅被触发导通，使电热毯通电工作。
在电热毯内部温度上升到一定值时，其热敏电阻Rt内部阻值很大，而降落在C1上的电压较小，不能使V1击穿，则SCR关断，相应电热毯断电不工作，此时电热毯处于降温状态。
当电热毯温度降到某一值时，又重复以上的控制过程，这样不断周而复始，使电热毯温度保持在某一恒定值。
倘若电网出现过电压时，压敏电阻MY内部被短路(即处于导通状态)，并快速熔断保险丝RD，从而起到过电压自动保护作用。
图2是该装置的印刷线路板装配图。
二、主要元器件选择SCR选用小型塑封单向可控硅MCR100-8型。
双向晶闸管调温型电热毯电路
故障现象
故障原因
检修方法
通电后不 发热
1.电源插头与插座接触不好 2.电源开关接触不良或损坏 3.电热丝断路
1.调温开关接触不良 不能调温 2.调温部分失灵
1.修理插头，插座使其接触良好。 2.修理微型床头开关，使其接触良好，严重损坏时应换用新件。 3.用万用电表R×1k档检测电热毯电源线两端一般应为500Ω～800Ω ，如指针不动则为断路，仔细找出断路处，缠结焊好，并做好绝缘 处理。
2.4.1 普通型电熨斗图2.4.1 普通型电熨斗的整体结构
• 电熨斗由底板、电热元件、外壳、压板和手柄等基本元件组成。 图2.4.1为普通型电熨斗整体结构。其结构与外型分别如图2.4.2所 示。图2.4.2(a)为管状电热元件的普通型电熨斗，图2.4.2(b)为半 封闭式电热元件的普通型电熨斗，
• 普通型电熨斗通电时，电热丝发热，底板温度上升。利用底板的 重量和热量可对衣物进行熨烫。它没有电源开关，由人工插、拔 电源插头来控制电源的通断。
漏电
1.电热线绝缘层破损 2.过分潮湿
1.找出破损处，用绝缘材料重新包好 2.用电吹风热风或太阳光晒干再使用，电热毯在使用中一定要保持 干燥
第2章常用电热器具 (第三讲)
《家用电器维修技术》
2.4 电熨斗
• 电熨斗是人们最早使用的电热器具之一。它大约在1910年投放市 场，以后便得到迅速发展。电熨斗按其功能来分，有普通型、调 温型、调温喷汽型和喷汽喷雾型。电熨斗的规格以其消耗的电功 率来划分，常用的规格有300W、500W、700W、1000W等。
第2章常用电热器具 (第三讲)
《家用电器维修技术》
图2.4.1 普通型电熨斗的整体结构
电热取暖器常见故障的检修方法
图3-3
/
电路中，EH1和EH2是两根石英管，每根功率 为450W；M为旋转电动机；SA是功能选择开关； SW是倾倒安全保护开关（电暖气位置正常时， 开关闭合；如倾倒，则开关断开）。功能选择开 关SA为旋转式，有四档：OFF档—断电；I档—单 管工作，功率为450W；Ⅱ档—双管同时工作， 功率为900W；Ⅲ档—双管同时工作，并在小电 动机M驱动下左右来回旋转。定时器PT可在 120min内任选定时时间。
3.导热油及五金部件
导热油采用导热性好的液体，如变压器油。密 封在散热片中，一般不需更换。
五金部件采用连续冲压、自动化焊接、电动喷 涂生产线，保证产品的一致性。其中，电热油汀 散热片外壳厚度非常重要，若采用不达标的钢板， 将存在焊接不良而导致爆片、漏油的隐患。电热 油汀主要部件分布见土3-10。
4.机壳
四、油汀电暖气的常见故障与检修
油汀电暖气的最常见故障是不发热。其主要 原因是引线、电热元件和超温熔断器熔断失效。 出现故障时，应先检查引线各接触点是否接触 良好，电源插头及电源熔丝等有无故障，判断 故障发生部位后，再进行修复。油汀电暖气的 常见故障及排除方法见表3-3。
精品课件！
精品课件！
表3-3 油汀电暖气常见故障及排除方法
就是采用石英管为发热元件的家用红外线电暖 器具。
具有加热升温快，安全，热量集中，效率高， 热惯性小等优点。
一、石英管式取暖器的类型及规格 按石英管的安装形式分为卧式和立式两类，如
图3-1和3-2。 按使用石英管的数量分为单管、双管和多管等。
石英管式取暖器的结构 主要由外壳、石英电热管、反射罩、防护网罩
通过转动温度调节杆，可以让用户改变温控器 的起控温度，获得所需的取暖效果。
普通电热毯的改进等.doc
普通电热毯的改进等作者：许海洋来源：《发明与创新(学生版)》2011年第01期冬天，电热毯在家庭中的使用相当普遍，但是普通电热毯往往因价格便宜得不到质量保证。
2009年冬天，全国电热毯引起的火灾事故不下几十起，烧死、烧伤达几十人。
于是笔者就思考，能不能结合自己所学的电路知识对普通电热毯进行改进，提高普通电热毯的安全性?首先，笔者先对市面上销售的一些品牌电热毯进行了拆卸研究，发现大多数价格低的电热毯基本上就是由电热丝、控制开关、二极管和连线组成，电路如图1所示。
在对普通电热毯的研究中发现，电热毯处于加热状态时，站在地上的人和躺在电热毯上的人皮肤接触时，双方都会有一种毛茸茸的不舒服感：如果站在地上的人用试电笔触及躺在电热毯上的人的皮肤，甚至会发现氖泡起辉。
根据电学知识发现，躺在电热毯上的人和分布在毯子里的电热丝之间存在着分布电容。
当电热毯接上交流电后，站在地上的人以及分布电容之间形成交流回路，从而出现前面所说的那些现象。
虽然这一交流电流比较微弱，但实际上可以测得55～110V感应电压，这会破坏人体生物电的自然平衡，使生物电传递的信息受到干扰，对人体健康有一定影响。
其主要症状是：头痛、头晕、记忆力减退、注意力不集中、抑郁、烦躁、妇女月经紊乱、乳癌、皮肤老化、呼吸困难、腰背酸痛等。
本着经济简单的原则，经过笔者的反复实验，并且结合电子知识初步形成了以下方案：安全电热毯插座。
本方案电路简单，容易自己改造，但要注意火线的接法，电路如图2所示：在此电路中，220伏的交流电不直接给电热毯供电，而是经过整流二极管D整流、电容c 的滤波后再给电热毯供电。
经过整流、滤波后形成的直流脉动电流所含的交流成分大大减少，基本上消除了电热毯在使用过程中存在的感应交流电流。
而且保险丝的存在可以确保在电热毯发生短路起火时断开电源。
元件选择：整流二极管用1N4004或1N4007，反向击穿电压应大于400伏，电容选用20μF耐压450伏的电解电容。
简单小家电的维修
专题四 简单小家电的维修创业目标：一、电热毯的维修电热毯又叫电热褥，它直接接触人体，所以取暖效率高、耗电省且清洁卫生、无污染，但它有一定的电磁辐射。
1.电热毯的结构和工作原理（1）普通电热毯的电路及工作原理普通电热毯的结构非常简单（如图4-1），由开关S、保险丝FU和电热线R串联而成。
闭合开关后电热线开始发热。
保险丝起保护作用，当出现短路时FU自动熔断切断电路。
图4-1 普通电热毯电路图（2）二极管整流调温型电热毯的电路及工作原理二极管整流调温型电热毯的电路结构也不复杂（如图4-2），VD为整流二极管，S为三档位转换开关。
开关处于1时电路断开不工作；当开关位于2时电流经VD整流后成为脉动直流临时性供电热线发热，此时的功率只有额定功率的一半，为低温档；当开关位于3时电流直接流入电热线发热，二极管不起作用，此为高温档。
图4-2 二极管整流调温型电热毯的电路图（3）双向可控硅控制的电热毯电路及工作原理双向可控硅控制的电热毯电路（如图4-3）中HL是电源指示灯，R 为电热丝，RP是可调电阻，VS1和VS2是两只双向可控硅。
双向可控硅又称双向晶闸管。
此电路具有无级调温功能，合上开关S后，电源经RL、L、RP、R3对电容C3充电，当其两端电压Uc达到双向可控硅转折导通电压时，VS2导通，Uc3通过US2触发VS1。
VS1导通后便有电流流过RL使其发热，同时C3通过R3、RP、VSl回路放电。
当交流电压过零时，VS1关断，C3又开始反向充电，重复上述过程。
可见，在交流电源的正、负半周内VS1对称地各导通一次。
增大RP的值，会使C3充电减慢，延长了Uc3达到VS2 转折导通电压的时间，即增大了VS1的控制角，减小了导通角，使输出电压降低；反之，则使输出电压升高，从而达到调整电热褥发热功率的作用，进而达到调温的目的。
图4-3 双向可控硅控制的电热毯电路图电路中R1 、R3起限流作用，HL是电源指示氖灯，R2与C2组成双向可控硅的保护电路，可防止双向可控硅截止时被感性负载击穿，C1与L组成低通滤波电路，可以抑制射频干扰，以防止对附近电器的干扰。
电热毯温控器电路
数字电子课程设计专业：电气自动化班级：05-2班学号：0520010034姓名：指导老师：目录第一章序言 (1)第二章设计任务书 (1)1设计题目 (1)2设计任务与要求 (1)第三章电路组成和工作原理 (2)1、设计方案及方块图 (2)2、电路的组成及工作原理 (3)第四章电路元器件的选择 (6)第五章设计心得 (7)六参考文献 (9)第一章序言电热毯又名电褥是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的。
还可用于被褥的去潮除湿。
它耗电量少、温度可调节、使用方便、使用广泛，已有100多年的历史。
其具体结构为：将特制的，绝缘性能达到标准的揉性电发热线布置在揉性毯体内，使用时将毯体铺在床上，人躺在其上、通电、发热线发热、毯体发热、被窝里升温以达到取暖的效果。
市售电热毯一般有高、低两个温度档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得热度不够。
为此，笔者制作了这种电热毯温控器，它可以把电热毯的温度控制在一个适宜的范围内。
第二章设计任务书1．设计题目555电热毯温控器电路2．设计任务与要求2.1设计基本要求1．巩固和加深对电子线路基本知识的理解，提高综合运用课程知识的能力。
培养学生根据课程需要自学参考书籍，查阅手册、图表和文献资料的能力。
2.通过实际电路方案的分析比较、设计计算、元件选取、安装调试等环节，初步掌握简单实用电路的分析方法和工程设计方法。
3.掌握常用仪器设备的正确使用方法，学会简单电路的调试和整机指标测试方法，提高动手能力。
4.了解与课程有关的电子线路及元器件工程技术规范，按课程设计任务书的要求编写设计说明书，能正确反映设计的实验结果，能正确绘制电路图。
５.通过课程设计实践，树立正确的生产观、经济观和全局观。
2.2步骤1.当电路温度有波动的时候，可以把电热毯的温度控制在一个合适的范围。
2.画出方框图和原理图。
3.选择电路元、器件。
4.安装调试，并写出设计总结报告。
高中物理部分电路欧姆定律题20套(带答案)
高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：（1）如图18甲所示状态，加热器是否处于加热状态？（2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。
电热毯的工作原理及检验
电热毯工作原理及检验质量工程职业学院毕业设计（论文）题目：电热毯的工作原理及检验系别：机电工程系专业：班级：学号：学生姓名：指导老师：完成日期：2011年3月28日1电热毯工作原理及检验2质量工程职业学院毕业设计（论文）任务书专业 班级姓名学号指导教师设计（论文）题目 电热毯的工作原理及检验主要研究内容对电热毯结构原理进行分析以及其检验。
主要技术指标或研究目标1、 电热毯的发热面任一部位温度不应超过平均温度的±5℃。
2、 电热毯泄露电流1mA/ m 2发热面积，最大不得超过2.5mA 。
3、 耐压试验中要承受住比额定电压5倍以上的工频电压，历时1min ，不发生击穿和闪络现象。
4、 额定功率（Pa ）：180W 及以下，额定电压（Ua ）：220V 及以下。
5、 电热毯的线功率不大于5W/m （上盖电热毯），4.1W/m （下盖电热毯）。
此是根据我国现行标准得出的。
基本要求1、 了解电热毯的基本原理及结构。
2、 能研究电热毯的性能检验以及安全检验。
3、 了解熟悉电热毯的检验项目及性能指标测试。
主要参考资料及文献【1】 麦汉光．刘伟军．家用电器技术基础与维修．北京：高等教育出版社，2000【2】 李德明．王庆志．电工电器产品质量检验．上海：同济大学出版社，2007 【3】 席宏卓．产品质量检验技术．北京：中国计量出版社，1992 【4】 家电维修合订版 2008—7【5】 标准 GB4706.1—2005 GB4706.1—1992 GB4706.8—2008 GB/T23107—2008 GB4706.8—2003 GB17652—1998电热毯工作原理及检验QB/T2994—2008 QB/T3898—1999目录摘要 (3)ABSTRACT (4)1 引言 (5)2 电热毯的结构、分类 (6)2．1电热毯的基本结构 (6)2．2电热毯的分类 (6)3 工作原理 (7)3．1热敏电阻 (7)3．2工作原理 (8)4 电热毯的安全检验 (9)4．1试验环境 (9)4．2外观检验 (10)4．3主要安全检验 (10)4．3．1 发热 (10)3电热毯工作原理及检验4．3．2 泄露电流 (14)4．3．3 电气强度 (16)4．3．4 机械强度 (20)4．3．5 内部布线 (20)4．3．6 非正常工作 (23)5 电热毯的功能性能检验 (26)5.1试验项目 (26)5.2试验的一般条件 (26)5.3功能性能试验 (27)6 电热毯—使用事项 (29)7 电热毯的危害 (31)8 如何预防电热毯火灾事故 (31)结束语 (33)致谢 (34)参考文献 (35)附录A (36)1出厂检验项目、要求和方法： (36)2出厂抽样检验项目： (36)3型式检验 (37)附录B (38)附录C (40)4电热毯工作原理及检验摘要电热器具是将电能转换为热能的器具。
彩虹电热毯1329a电路图及常见故障分析
彩虹牌1329a电热毯温控电路图最常见的故障：1、烧保险丝和温控保险损坏；2、rw1、rw2接触不良；处理方法：更换保险丝，温控保险不易买到故可以直接用保险丝替代；两个电位器接触不良，用酒精清洗即可。
注意：障的判定及维修的电子基础的读者才可完成。
拱桥中学：罗强2011年2月13日为了维修自己家的电热毯而作。
如需更正请与本人联系！QQ：285589034 附：两种常见电热毯电路及原理不带控温器的电热毯原理不带控温器的电热毯，RP1取样电压值也随之下降，不仅难以获得舒适的床温，由于4个比较器的输出端是并联的，而且能耗大，如发生过压、欠压情况，还有火灾隐患。
过压充电保护电路图热敏元件与过压保护元件的作用：。
采用双金属片温控器的电热毯，且加入电压的L1、L2、L3都在其规定的正常工作带范围内时，虽然在节能和安全方面有所改进，输出低电平，但难以调节温度。
过压保护设定电位器RP3上的电压由IC4三端稳压输出端经RP3分压（由R7、RP3、R8、RP4、R9构成串联回路）后通过R16加至IC1A③端同相输入端，用PTC热敏电阻控温电路可以克服以上缺点。
以时基电路555为核心组成。
2.11.1 原理电路本电热毯控温电路由整流电路和测控温电路组成，防止接通瞬间的浪涌电流，基本原理如图2.11.1.图中，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，RT1和RT2为PTC热敏电阻器，并具有1KHZ音频报警功能。
用于检测不同区域的温度，并使得IC3A反相输入端②的Vcc电压随其变化。
并与RP、C、VD6构成单向可控硅VS的触发电路。
通常情况下，RP兼有预设恒温值的作用。
电路稍加变动，当接通电源时，保护器内部继电器线圈始终有工作电流通过，市电直接经过桥式电路整流后，IC1的输出送至具有正反馈的比较器IC2，通过RT1、RT2、RP向C充电。
在工作时序图中，当C的充电电压达到一定值时，IGBT栅极电压由VD3所限制而降压，通过VD5、VD6放电，电冰箱断电保护器：。
电热毯中二极管电路
二极管在电热毯中的应用
一、电热毯的基本结构
电热毯一般由电热线、毯体、电路控制三部分组成。
其产生热量的大小和安全性能的优劣主要取决于电热线和接头。
二、工作原理
电热毯目前主要是利用发热元件来进行工作的，而发热部件的主要功能是将电能转换为热能。
而现在有很多的电热毯所采用主要的发热元件是热敏电阻。
三、电热毯温控器电路图
如图所示是由时基电路NE555、交流开关控制器件BCR、温度调节电位器、稳压二极管等构成的电热毯温控器。
一般电热毯有高温、低温两挡。
本电路是一种电热毯温控器，可以把电热毯的温度控制在一个合适的范围。
电热毯控制电路
在图中，220V交流电压经C2．R2限流降压，D1、D2整流、C1滤波，DW稳压后，获得9V左右的电压供NE555时基电路使用。
RP1为温控调节电位器，其滑动臂电位决定NE555触发电位V2和阀电位Vf，且V5=Vf=2Vz。
室温下接通电源，因已调V2≤Vz、V6≥Vf时，NE555翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
元件的选择：BG1可选用3AX、3AG等PNP型锗管：BCR用400V以上的小型双向可控硅。
注：V2、V5、V6为NE555电路2、5、6脚电压。
电褥子高低温转换开关原理
电褥子高低温转换开关原理
电褥子高低温转换开关的工作原理是串联两组电阻。
当开关滑到低档时，小电阻被短接，相反，高档位时大电阻被短接。
不论高档还是低档，只要电路接通后，串联在两个电阻后面的LED（发光二极管）就会亮起。
电褥子的高低温调整主要通过调整电热丝两端的电压来实现。
当开关调至高温档时，AC220V电压全部加到电热丝两端，因此电褥子处于高温状态。
如果将开关调至低温档，AC220V电压会先经过整流二极管整流，变为脉动直流，再给电热丝加热。
因此，电热丝两端的电压波形在高温档时为正弦交流电，此时电热丝温度最高；在低温档时为脉动直流，电热丝温度降低。
以上信息仅供参考，如有需要，建议查阅专业电工书籍或咨询专业电工师傅。
电热毯的修理维修技巧与方法
电热毯的修理维修技巧与方法①电热毯通电后不发热：此故障是电热毯的常见故障，应查电源线是否良好;电源插头是否与电源接触良好;电源开关是否良好;发热元件是否损坏。
用万用表查电源开关中连接发热元件的端点，若阻值为∞，则为发热元件折断，应更换发热元件。
②二极管调温电热毯调温失灵：此故障若表现在低温挡温度仍很高，则说明调温二极管击穿;若表现为只有高温挡没有低温挡，则说明调温二极管断路，此二种情况只要更换同规格的二极管故障即可排除。
③电容降压调温电热毯调温失灵：此故障若表现为高、低挡温度均相同，则说明电容短路;若表现为只有置在高温挡才有温度，则说明电容断路，此二种情况需更换同规格的电容即可。
④电热毯指示灯不亮但能正常发热：故障原因可能是发光二极管或氖泡损坏，更换之;发光二极管或氖泡的降压电阻损坏，更换同规格电阻即可注：串联或并联型的电阻阻值相差特别大，更换时应注意;有关接线有虚焊或脱满，重新焊好即可。
①电热毯使用时要平铺在垫胎上，毯面上加一条床单，以免弄脏电热毯。
切不可在床单和电热毯之间再铺垫棉胎或其它织物。
开关要放在随手可拿到的位置。
②临睡前先开高温档，短时间内让其预热升温到所需温度。
上床后，再调节到低温档保温或关闭开关。
③电热毯的温度控制在38°C左右，最高不能超过40°C。
④电热毯上不能放置尖锐的金属物件和既重又硬的物品，小孩不宜在电热毯上蹦跳玩耍，以免损坏电热丝，引起触电事故。
⑤经常检查电热毯有否集堆打褶现象，避免局部过热。
为了铺平电热毯，四只角可各缝上布带，把毯子拉平，再将布条固定在床腿上。
⑥电热毯不要与热水袋、汤婆子一起使用。
电热毯局部过热，是出现故障的预兆，应马上停用，并检查修理。
①卷毯：电热毯不用时，应卷成圆筒状，不要让电热毯有死弯，以免降低电热丝的绝缘性能，上面忌放重物。
②去湿：电热毯收藏前，先平整地铺开，插上电源，通电20～30分钟后，让它自然凉透，为电热丝和电器元件除潮。
电热毯的电路原理
电热毯的电路原理
电热毯的电路原理比较简单，通常由以下几个部分组成：
1.加热丝：电热毯的加热丝是由高电阻率的合金线或者碳纤维线制成的，它们的电阻率比较高，电流通过时会产生大量的热量，从而加热电热毯。
2.温控器：电热毯的温控器通常是由一个感温元件和一个温控器组成的，感温元件可以感受到电热毯的温度变化，将这个变化信号传递给温控器，温控器会根据这个信号来控制电热毯的加热功率，从而实现温度的控制。
3.电源：电热毯的电源通常是由一个交流电源转换成所需的直流电源，直流电源可以提供稳定的电压和电流，以保证电热毯的正常工作。
当电源通电后，电流会通过加热丝，加热丝发热，从而加热电热毯。
同时，感温元件会感受到电热毯的温度变化，将这个变化信号传递给温控器，温控器会根据这个信号来控制电热毯的加热功率，从而实现温度的控制。
这样就实现了电热毯的加热和温度控制。
电热毯控制开关的妙用
第28卷2020年第11期农村电工电热毯规定的使用寿命到期后，继续使用是绝对不允许的。
但是其控制开关拆下来却可另有妙用。
为便于介绍如何继续使用电热毯控制开关，我们首先要了解一下该控制开关的工作原理。
一般的电热毯控制开关控温原理图如图1所示。
图1中，“1，2，3，4，1'，2'，3'，4'”代表控制开关的静触点（模仿控制开关实际拆解时的触点布置）；电阻R 和发光二级管则构成了电源指示回路。
控制开关在“高”挡位置时，动触点（图中未显示）将“1”与“3”连通，同时也将“1'”与“3'”连通，从而“L —1—3—4—R 1—4'—3'—1'—N ”形成通路；控制开关在“低”挡位置时，“2”与“4”连通，“2'”与“4'”连通，从而“L —1—二极管—2—4—R 1—4'—2'—1'—N ”形成通路；控制开关在“关”挡位置时，两对动触点分别与“3、4”这一对静触点及另一对静触点“3'、4'”重叠，将相线和中性线与电热丝断开，从而彻底切断电源。
“低”挡时，回路中串入了具有整流作用的二极管，相当于一个简单的半波整流电路，输出变为直流，且电压值也有所变低（笔者实测了一下，在高挡位置时，万用表显示237V 左右，切换到低挡时，万用表显示131V 左右）。
根据公式W=UIt=U （U /R 1）t 可知，低挡时电热丝上产生的热量将降低，实现了“低”挡的作用。
综上可知，从废旧电热毯上拆下来的控制开关可应用接到电烙铁等以发热为主要工作方式的小功率的电器上，以实现减小功率工作节能控制的目的。
但不能应用到电视机、电冰箱、洗衣机等电器上面，因为这类电器需要在稳定的额定电压下工作。
