DIY自己制作的USB声卡解读
USB外置声卡综述
USB外置声卡综述经过差不多十年的发展，声卡已经成为了电脑内置板卡中设计最为稳定的之一，特别是AC’97软声卡的发展使得除了少数高档声卡外的几乎所有PCI 声卡退出了声卡的市场。
但是，传统声卡市场的变化也带来了新的市场的发展，AC’97软声卡的大发展在消灭了主流PCI声卡市场的同时也带来了高档声卡的发展，几年前一块SB Live!就已经令多少人垂涎，而现在Audigy2在一些电脑音频发烧友中也被颇为鄙夷。
但是，在台式机声卡发展的同时，另一个市场则常常被人忽视——那就是笔记本电脑、准系统等便携电脑市场的音频设备。
尽管由于AC’97软声卡技术的发展，使得大多数笔记本电脑/准系统的声卡效果与能力已经不亚于绝大多数的普通台式机，但高档PCI声卡的发展就说明了有相当一部分电脑用户是不满意于AC’97软声卡的表现的。
对于台式机用户来说，有太多的高档声卡可以选择：创新的、德国坦克的、黑金的……等等等等。
但便携式电脑要扩充就实在困难了——对笔记本来说，只有少量的高档笔记本具有可以使用PCI声卡的大型扩展坞，而且价格极端高昂；而准系统等虽然可以使用PCI声卡，但一般来说其少得可怜的PCI槽还是被留给电视卡等更重要的设备。
在早期，曾经有一些使用笔记本PC卡插槽的特殊声卡，来增强笔记本类电脑的音频能力，但这些产品因为市场狭窄、功能有限，现在已经停止生产了。
那么对于这些使用便携系统的用户来说，要获得超过内置声卡的音频能力，就没有办法了吗？答案，就是USB外置声卡。
USB外置声卡是随着USB技术的初步普及，在20世纪末问世的，曾经流行一时的USB音箱，其实就是内置了一个USB声卡。
在照片上，我们可以看到一个典型的低档USB声卡。
可以看出其体积很小，和一个普通的闪盘差不多。
我们就以此为例来分析一下USB声卡的结构和原理。
USB声卡的结构和原理USB声卡的出现，和AC’97软声卡规格密不可分。
1996年6月，5家PC领域中颇具知名度和权威性的软硬件公司共同提出了一种全新思路的芯片级PC音源结构，也就是我们现在所说的AC’97标准（AUDIO CODEC97）。
自制usb声卡

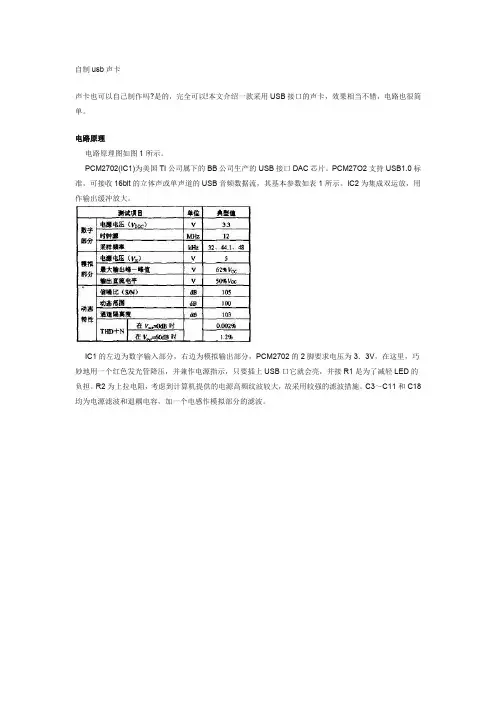

自制usb声卡声卡也可以自己制作吗?是的，完全可以!本文介绍一款采用USB接口的声卡，效果相当不错，电路也很简单。
电路原理电路原理图如图1所示。
PCM2702(IC1)为美国TI公司属下的BB公司生产的USB接口DAC芯片。
PCM27O2支持USB1.0标准，可接收16bit的立体声或单声道的USB音频数据流，其基本参数如表1所示。
IC2为集成双运放，用作输出缓冲放大。
IC1的左边为数字输入部分，右边为模拟输出部分，PCM2702的2脚要求电压为3．3V，在这里，巧妙地用一个红色发光管降压，并兼作电源指示，只要插上USB口它就会亮，并接R1是为了减轻LED的负担。
R2为上拉电阻，考虑到计算机提供的电源高频纹波较大，故采用较强的滤波措施。
C3～C11和C18均为电源滤波和退耦电容，加一个电感作模拟部分的滤波。
PCM2702的音频输出偏置为1~2Vcc，因后接的缓冲运放为单电源应用，故不加隔直电容，这样运放也不用加偏置电阻。
IC2构成一个直流放大倍数为1、交流放大倍数为2的缓冲放大器，C16、C17、C19、C20 为隔直电容。
若忽略运放输出电阻，隔直电容容量计算公式如下：C=7/(6πf L R L)式中，f L为下限频率，R L为负载阻抗，若设定下限频率为40Hz，两个耳机并联使用，因一个普通耳机阻抗通常为32Ω，那么RL为16Ω，可计算得隔直电容值为580.5uF，这里用680uF，并一个0.22uF 的CBB电容可改善高频音质。
当然，由于PCM2702输出已具有较大的幅度，可以直接推动如TDA2282等小功率功放，故可将运放改为功放，这样，输出功率会大些。
PCM2702的11到13脚为状态标记引脚。
生产商给的资料指出：10脚状态在无音频信号时为高电平，在第二帧音频数据的首部到来即变为低电平，直到音频数据结束后第二帧首部到来才变为高电平。
只要有数据输入，11脚便为高电平。
12脚在数据的第一帧起始到第二帧起始为高电平，在此后的音频数据信号正常输入过程中则为低电平，或如果音频信号持续1024个取样周期为零，便为高电平。
体验自带KX机架的USB外置声卡联想UC20
体验自带KX机架的USB外置声卡联想UC20随着生活节奏的加快，人们似乎每天在上班、下班反复进行着机械式的生活，生活变得毫无活力。
人们总是在找各种途径和方法去改变这种生活模式，试图在死水一般的生活节奏中荡起那么一丝涟漪，K歌似乎是个不错的选择。
但对于每天上班、时不时还需要加班的白领来说，时间没有那么自由，只能等到周末才能尽情欢唱；而且就现阶段的大部分白领来说的话，去一次KTV的费用虽然不多，但似乎也占了当月工资的1/20，一个月去个一两次的话，也算是一部分比较大的开销了；KTV包间在节假日的时候根本供不应求，很多时候不能如愿的K歌释放压力；KTV的效果有限，对于一些要求较高的K歌爱好者来说的话，KTV的效果根本满足不了他们对于完美演唱的需求……诸如此类的种种原因，导致了人们对于在家K歌的迫切渴望。
联想鉴于精准的市场需求调查，推出了一款可以解决所有问题的产品——联想家庭娱乐K歌系统UC20。
联想在2015年重磅推出家庭娱乐K歌宝产品，具体分为“联想家庭娱乐K歌系统”和“联想移动K歌伴侣”两个系列。
联想家庭娱乐K歌系统UC20声卡（以下简称联想UC20又称Lenovo UC20）是目前联想强力推出的诚意之作，是一款适合于家庭K歌的声卡。
可以叫上两三好友，只需要简单的设备——联想UC20，连接上电脑，就可以在家享受非一般的K歌体验了。
一．前卫的设计理念成就非凡品联想UC20是全球首款自带KX机架的USB外置声卡！这个概念一出，震惊了整个行业！对于声卡行业有一点了解的朋友应该都清楚，KX机架是一个DIY的高性能软件，可以根据自己的喜好或者需求调节出成千上万个音效，是音乐、K歌发烧友都极其喜欢和依赖的一款软件。
可是以往的KX机架只能用在PCI/PCI-E等声卡上，而且并不是所有的电脑都有安装PCI或者PCI-E声卡的卡槽，所以就声卡而言，使用起来就非常的不方便。
而且PCI和PCI-E 声卡在使用KX机架时都必须先安装驱动，否则无法使用。
电子课程设计报告USB声卡功放制作
电子课程设计报告USB声卡功放制作姓名：专业：班级：学号：指导教师：信息科学与工程学院电子信息系2013 年 7 月 2 日目录摘要 (3)前言 (4)1.研究背景 (4)2.研究意义 (5)3.论文章节安排 (5)第1章设计要求与方案介绍 (6)1.1设计要求 (6)1.2各类放大器特点介绍 (6)第2章硬件电路设计 (9)2.1原理分析 (9)2.2芯片简介 (12)第3章电路调试 (15)3.1调试的设备 (15)3.2 电路调试 (15)3.3测试总结 (16)结论 (17)参考文献 (18)附录 (19)摘要D类数字音频功率放大器是一种将输入模拟音频信号或PCM(Pulse Code Modulation,脉冲编码调制）数字信息变换成PWM(脉冲宽度调制)或PDM(脉冲密度调制)的脉冲信号，然后用PWM或PDM的脉冲信号去控制大功率开关器件通、断音频功率放大器，也称为开关放大器。
近年来,随着MP3、PDA、手机、笔记本电脑、车载音响等便携式多媒体的普及, D类功放以效率高、体积小等优势,比传统的线性功放更受人们的青睐,具有十分重要的应用价值和市场前景。
本文在对传统的音频放大器进行分析的基础上,改进了电路结构,设计了一种基于D类功放的高效率、低失真、免输出滤波器的基于USB的数字音频放大器。
USB 电脑功放板内置USB数字音频解码，单一USB插头。
采用的主要方法如下:将音频信号通过芯片CM102-A构成的电路进行前置放大，电容与CM102-A组和产生的三角波，并通过LM393进行将前置放大的正弦波与三角波进行比较处理，进行脉宽调制产生矩形波，并将矩形波传递到CD40106进行波形的整形及H桥进行的功率放大和保真，最后通过LC震荡电路驱动喇叭工作，实现音频的输出。
关键字：放大器比较；D类功率放大；数字音频信号；前言1.研究背景随着现代电子技术的不断发展，集成电路被广泛应用于各类电子电路中。
你不知道的声卡也玩DIY？
你不知道的声卡也玩DIY？DIY的开源板子你肯定玩过，HIFI设备估计也用过不少，但是你见过能DIY 的高质量声卡吗？Tone Board就是了，它可不是那种树莓派上廉价的声音扩展板，而是一个真真正正的可DIY的USB音频数字界面，由khadas世野公司出品的一款为音乐发烧友设计的高分辨率音频板。
Tone Board基于成熟的XMOS XU208方案，使用USB 2.0音频传输协议和PC、手机、平板电脑等设备进行音频传输，能够实现PCM768KHz和DSD256的高规格音频播放，完全匹敌HIFI播放器。
而其独有的支持二次开发的特性大大提高了可玩性，成为Tone Board的一个标志。
Tone Board带有众多的可扩展接口，例如30针的8通道模拟线性输出Line Out连接器、10针的OLED屏幕连接器、10针的I2S数字音频连接器、20针的调试接口，还有一个最明显的40针的连接器，使大家很容易就联想到树莓派。
这样说可能很难想象出Tone Board到底是什么样子的，还是祭出实物直观明了。
整个板子没有太多的花样，硕大的RCA连接器和新型的Type-C的USB置于一边，方便用户连接设备和播放器材；7个固态电容很是抢眼，而刚才提到的多种连接器则分列在另一边，这样无论是正常使用还是进行DIY连接都很方便，不至于各种线材掺杂在一起。
细看板子，做工精美，用料上乘，虽然使用的是黑油，但是也可看清走线，大面积铺地即防止了信号的干扰同时又能起到辅助散热的效果。
每一个RCA接口上还配有一个镀铬的金属圈，很有质感，在安装外壳后会显得很有档次。
板子配套附赠RCA转3.5mm接口转接线，方便接驳耳机。
这条转接线和RCA连接器配合非常完美，阻尼适中没有丝毫的生涩感。
另外板子还赠送一整套铜柱和固定螺丝，从另一个方面表明Tone Board的可DIY性。
USB声卡的设计与制作
常州机电职业技术学院毕业设计（论文）作者：戴铮学号：40831406华思佳学号： 40831415车飞学号： 40831403系部：电气工程系专业：应用电子技术题目：USB声卡的设计与制作指导者：朱小刚柏军基评阅者：2010年 5 月毕业设计（论文）中文摘要随着计算机硬件飞速发展，外围设备日益增多，键盘、鼠标、调制解调器、打印机、扫描仪早已为人所共知，数码相机、MP3随身听接踵而至，这么多的设备，如何接入个人计算机？USB就是基于这个目的产生的。
USB是一个使计算机周边设备连接标准化、单一化的接口。
USB设备之所以会被大量应用,主要是因为其具有支持热插拔、携带方便(USB 设备大多“小、轻、薄”)、标准统一、可以连接多个设备、高速度、简单的网络互连功能优点。
当前的USB设备被局限在PC平台下才能进行数据交换,这是当前USB设备面临的最大局限。
在这个环境下，USB声卡逐渐的出现在市场上，并越来越流行。
USB声卡将USB 接口的特点和声卡的需要完美的结合，更方便了人们在生活中的需要。
尤其是PCM2702之类的芯片出现，使USB声卡越做越小，在实用的基础上追加了外观的设计，强调了便携性，并运用在了耳机上，相信在今后生活中将会越来越普及。
PCM2702(IC1)为美国TI公司属下的BB公司生产的USB接口DAC芯片。
PCM27O2支持USB1.0标准，可接收16bit的立体声或单声道的USB音频数据流。
在USB声卡设计中具有主导地位。
关键词： USB接口声卡 PCM2702目录1 引言 (1)1.1 声卡的基本功能 (1)1.2 声卡的主要类型 (2)1.3 声卡的接口 (6)1.4 声卡的发展历史 (6)1.5 声卡的厂家介绍 (9)2 USB接口及声卡各主要芯片介绍 (15)2.1 USB接口的介绍 (15)2.1.1 USB接口的发展趋势与行业速递 (15)2.1.2 USB接口的优点 (15)2.1.3 USB接口布置 (16)2.1.4 USB数据传输 (17)2.2 USB声卡各主要芯片介绍 (20)2.2.1 PCM2702介绍 (20)2.2.2 asm1117介绍 (25)2.2.3 APA3544 介绍 (26)3 基于PCM2702的USB声卡设计与制作 (27)3.1 USB声卡的设计要求 (27)3.2 设计方案论证 (30)3.3硬件设计 (31)3.4软件设计 (32)3.5电路的制作 (33)4 USB声卡性能测试 (38)结论 (48)致谢 (49)1 引言1.1 声卡的基本功能声卡是计算机进行声音处理的适配器。
