4.4 土钉墙设计计算
支护结构计算之土钉墙计算
支护结构计算之土钉墙计算土钉墙是一种常用的支护结构，可以提供较强的抗侧推力能力。
它通常由土体、土钉和钢筋混凝土面板组成。
土钉墙可以用于边坡、挡土墙、地下工程等土木工程中，具有施工便捷、经济节约等优点。
土钉墙的计算涉及地下水位、土钉的尺寸和布置、土钉的抗拉能力、土体的抗剪强度、钢筋混凝土面板的尺寸等多个方面。
首先，土钉墙的设计通常基于地下水位和土体的力学性质。
地下水位会对土体的抗剪强度产生影响，需要根据具体情况确定土体的抗剪强度。
根据土体的抗剪强度以及地下水位，可以选择合适的土钉长度和布置方式。
一般来说，土钉的长度应大于临界滑动面的深度，布置密度应适宜，一般为每平米4-6根土钉。
其次，土钉的抗拉能力是土钉墙计算的重要参数之一、土钉的抗拉能力可以通过土钉的直径和长度来确定。
一般情况下，土钉的直径在16-32毫米之间，长度在1-3米之间。
土钉的直径和长度的选择应考虑到土钉的抗拉能力要求、施工便捷性和经济性等方面。
土钉的抗拉能力可以通过拉力试验来确定。
拉力试验需要在土钉施工完成后进行，在土钉上施加一定的拉力，通过测量拉力和变形来确定土钉的抗拉能力。
土钉的抗拉能力要求应满足设计要求。
土钉墙的钢筋混凝土面板的尺寸也是计算中需要考虑的因素之一、钢筋混凝土面板的尺寸可以根据土体的抗剪强度和土钉的抗拉能力来确定。
一般来说，钢筋混凝土面板的厚度在20-40厘米之间，宽度一般为土钉的两倍。
在土钉墙计算中，还需要考虑土体的抗剪强度。
土体的抗剪强度可以通过剪切试验来确定。
剪切试验需要在实验室中进行，可以通过测量土体的抗剪强度来确定土体的抗剪强度。
综上所述，土钉墙计算涉及多个方面的参数和因素，需要根据具体情况进行综合考虑和计算。
通过合理选择土钉的尺寸和布置、确定土钉的抗拉能力、计算钢筋混凝土面板的尺寸和估算土体的抗剪强度等步骤，可以得出合理的土钉墙设计方案。
土钉墙支护计算计算(准确)
土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版《建筑施工计算手册》江正荣编著中国建筑工业、《实用土木工程手册》第三版文渊编著人民教同、《地基与基础》第三版中国建筑工业、《土力学》等相关文献进行编制。
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

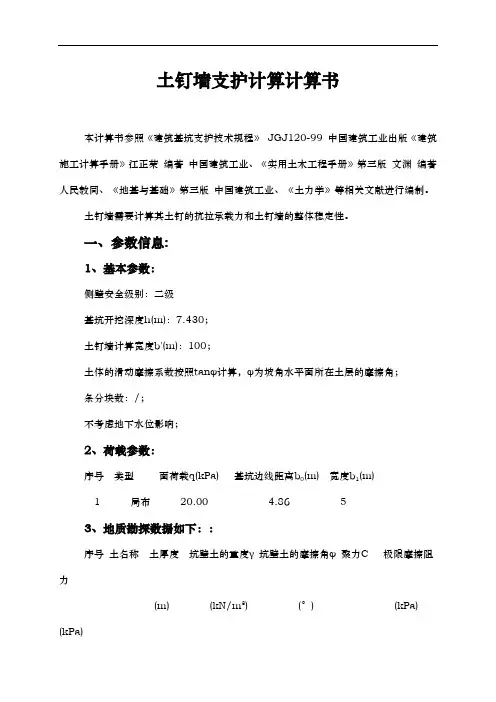

一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层的摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的摩擦角φ 聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。
