输电线路的基础形式
输电线路掏挖基础施工概述
输电线路掏挖基础施工概述掏挖基础是近年采输电线路工程广为采用的一种基础形式,能充分发挥原状土的优势,可改善基础的承载性能,而且取消了地下支模及回填土工序,提高了施工效率。
但掏挖式基础施工要求表层开口小,竖直下挖,底端扩大,这种施工方式对坑壁稳定要求更高,因此掏挖式基础只能在土体状态好、黏着力高的地区使用。
一、采用掏挖钻机机械化施工方法的优越性长期以来,掏挖基础一直采取人工辅以小型工具的方式开挖,人工下坑作业所带来的安全风险无法避免,为了实现掏挖基坑机械化施工,提高施工效率,降低安全风险,减轻施工人员劳动强度,国家电网公司开展了特高压直流输电线路工程掏挖基础机械成孔工艺及机械研究,北京送变电公司作为项目主要参与单位,对成孔设备及成孔工艺做了深入研究,最终成功研制出了掏挖基础成孔专用机械——DR125T掏挖钻机及配套施工工艺,并在向家坝—上海±800kV特高压直流输电示范工程中成功应用。
实践应用表明,机械化施工方法规避了人工挖孔的安全风险,具有成孔效率高、转场快捷、对施工环境适应性强等优点,在输电工程中应用前景广阔。
掏挖钻机及其配套工艺为全国首创,创新性地解决了输电线路掏挖基础无法机械化开挖的难题,其中掏挖钻机已获国家实用新型专利,授权号为201020513118.1。
采用掏挖钻机掏挖基础施工方法的特点如下:(1)可用于地质条件为硬塑、可塑的原状黏性土、强风化岩石地质,也可用于含有少量直径不大于10cm的卵石、破碎岩石的地层,同时地下水位需低于基础底面的掏挖基坑施工的掏挖基础机械成孔。
(2)使用的掏挖钻机具备自动测自动调垂功能,可有效保证基坑开挖质量,成孔后尺寸完全符合设计及验收规范要求。
(3)道路、场地适应性高,成孔效率高,可显著缩短基础施工周期。
二、半掏挖式基础施工方法所谓半掏挖式基础是指基础底板在原状土内掏挖,掏挖部分以上按普通基础开挖回填而成的基础(见DL/T 5219—2005《架空送电线路基础设计技术规定》)。
输电线路杆塔基础施工的主要分类和特点以及技术措施
输电线路杆塔基础施工的主要分类和特点以及技术措施输电线路杆塔是输电线路的重要组成部分,其基础施工质量直接影响线路的稳定运行。
本文将介绍输电线路杆塔基础施工的主要分类、特点以及技术措施。
主要分类钢筋砼桩基础钢筋砼桩基础是一种较为常用的基础形式,它的主要特点是承载力强、稳定性好、使用寿命长。
钢筋砼桩基础的施工工艺比较简单,一般采用桩机或人工钻孔的方式进行施工。
钢管桩基础钢管桩基础是一种相对较新的基础形式,它的主要特点是施工周期短、工艺简单、且便于施工现场的管理。
钢管桩基础能够适应不同的地质条件,可以在较为软弱的土地上建立稳定的基础。
沉管基础沉管基础是一种相对较少采用的基础形式,但其特点也十分明显。
它的优点是承载力强,能够满足工程要求,其缺点则在于施工周期长、施工难度大,需要配备较多的专业设备。
特点基础尺寸输电线路杆塔基础的尺寸是根据塔型、荷载和地质条件等因素综合考虑后确定的。
尺寸的大小直接影响基础的承载能力和稳定性,因此尺寸的确定是基础施工的关键之一。
基础材料输电线路杆塔基础的材料一般采用混凝土、钢筋等材料。
选择合适的材料可以提高基础的稳定性和承载能力,同时能够提升杆塔整体的使用寿命。
基础形式输电线路杆塔基础形式的选择与地质情况、荷载等因素有关。
选择合适的基础形式可以提高线路的安全性和可靠性,同时可以减少基础施工的难度和风险。
技术措施地质勘察在进行输电线路杆塔基础施工之前,必须对施工地点的地质情况进行详细勘察。
地质勘察的主要目的是确定地质条件,为后续的设计和施工提供依据。
基础设计基础设计是基础施工的关键环节,它的主要目的是根据线路荷载和地质条件等因素,确定合适的基础尺寸和形式,保证基础的承载能力和稳定性。
施工管理在进行基础施工时,需要对施工现场进行管理和监控,及时处理施工过程中出现的问题,确保施工进度和质量。
通过以上的介绍,相信各位已经了解了输电线路杆塔基础施工的主要分类、特点以及技术措施。
基础施工的质量是保证线路安全稳定运行的重要保障,需要在实际施工中认真对待,并采取相应措施加以防范和解决问题。
架空输电线路杆塔基础的几种形式图文【最新版】
架空输电线路杆塔基础的几种形式图文输电线路杆塔的地面以下部分的总体统称为杆塔基础。
它的作用是用来稳定输电线路的杆塔,防止杆塔因为承受导地线、风、覆冰、断线张力等垂直荷载、水平荷载和其他外力作用而产生的上拔、下压或倾覆。
基础形式可分为以下几种:1.岩石嵌固基础岩石嵌固基础适用于覆盖层较浅或无覆盖层的强风化岩石地基,其特点是底板不配筋,基坑全部掏挖。
上拔稳定,具有较强的抗拔承载能力。
需要时,可将主柱的坡度设置与塔腿主材坡度相同,以减小偏心弯矩,还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度,混凝土和钢筋的用量都较小,同时减少了基坑土石方量,浇制混凝土不需要模板,施工费用较低。
岩石嵌固基础分利用了岩石本身的抗剪强度,混凝土和钢筋的用量都较小,同时减少了基坑土石方量,浇制混凝土不需要模板,施工费用较低。
但对勘测深度要求较高,要求逐基鉴定岩石的稳定性、覆盖层厚度、岩石的坚固及风化程度情况,准确落实相关设计参数。
2.岩石锚杆基础岩石锚桩基础适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆,然后灌浆,使锚杆与岩石紧密粘结,借岩石本身、岩石与砂浆间和锚筋的粘结力来抵抗上部杆塔结构传来的外力, 以保证对杆塔结构的锚固稳定,从而大大降低了基础混凝土和钢材量。
岩石锚桩基础一般宜用于未风化、微风化和中等风化程度的岩石地基, 但随着现在实验和实践经验的积累, 强风化岩石地区亦可做岩石基础。
岩石锚桩基础常用型式有直锚式、斜锚式、承台式、嵌固式、半嵌固式5种类型, 应用较为成功。
直锚式岩石锚桩基础具有工艺简便、灵活性高、适用性强、造价低等优势, 适用于基础作用力较小的直线塔;斜锚式岩石锚桩基础使用于基础作用力较小的直线水泥杆或直线拉线塔等塔型; 而承台式岩石锚桩基础和嵌固式、半嵌固式岩石锚桩基础使用于基础作用力较大的耐张塔等塔型。
3.掏挖基础掏挖基型分全掏挖和半掏挖两种,适用无地下水的硬塑粘性土地基。
浅谈输电线路基础施工的技术措施(一)
浅谈输电线路基础施工的技术措施(一)摘要:输电线路杆塔的地下部分的总体统称为基础。
结合输电线路基础施工的实际情况,针对输电线路基础施工的技术措施进行了论述。
关键词:输电线路;基础;施工;措施输电线路杆塔的地下部分的总体统称为基础。
它承受输电线路杆塔的各种荷重,将杆塔的各种荷重传递给周围的地基,以达到稳固输电线路的杆塔的目的。
目前,输电线路中常见的基础形式有:阶梯基础、板式基础、斜插基础、掏挖基础、岩石基础及桩基础,其中阶梯基础、板式基础、斜插基础三类基础因其基坑成型特点习惯地称为“大开挖”基础。
在施工过程中,不同的基础形式具有不同的特点及技术要求,为了有效地控制基础施工的质量,需要制定相应的施工技术措施。
在输电线路进行基础施工前必须做好复测和分坑工作。
输电线路复测施工是指线路施工前,施工单位核对设计单位提供的杆塔明细表、平断面图与现场是否相符,设计桩是否丢失或移动,复核杆塔位中心桩及转角塔位桩位置、档距和断面高程是否符合设计及规范要求而进行的测量施工。
复测时若发现偏差超过规范允许范围时,必须查明原因并予以纠正。
路径复测确认无误后,根据基础及杆塔型式、基础根开(正面、侧面)、基础对角线(包括基坑远点、近点、中心点)及坑口尺寸等项目进行坑口放样,称此为分坑测量。
通常把这两步工作统称为复测分坑。
1输电线路基础的施工技术措施1.1掏挖基础目前常见的掏挖基础有三种:全掏挖式基础、半掏式基础及斜插式掏挖基础,该类基础适用于黏土、硬塑、碎石及不同风化程度的岩石等,且地下水位低于混凝土基础底面高程。
这类基础它能发挥原状土的特性,具有良好的抗拔和抗倾覆稳定性。
同时也显示了较高的经济效益和环境效益,节约了材料、减少了环境的破坏,但施工难度大,受土质条件限制。
在输电线路施工过程中,掏挖基础给我们施工人员带来两个不利的因素:(1)混凝土浇灌后无法进行外观检查;(2)如果有缺陷无法进行修补。
针对以上不利因素,我们为了保证掏挖基础施工质量应采取以下施工技术措施:(1)在配料时宜用0.5~4cm的连续级配制,或用85%的2~4cm石子掺15%的0.5~1.0cm的石子混合使用;(2)为了保证地面处的基础的土壁被碰撞脱落,应采衬垫塑料布的措施,其衬垫高度约0.5cm,待浇至立柱后拆除;(3)为保证掏挖基础扩大头部位的混凝土容易捣固密实,可将其混凝土坍落度选大一级,同时为满足混凝土和易性要求,在保持水灰比不变的前提下,可以适当调整砂率或增加水泥浆量,当扩大头浇灌混凝土饱满且振捣完毕后应注意观察判断周边是否残存气体,必要时可以补充砂浆,以填充空隙,立柱部位的混凝土坍落度可小一些;(4)加强混凝土的振捣是保证掏挖基础混凝土质量的关键环节,掏挖基础应使用插入式振捣器振捣,以提高其强度及密实性;(5)混凝土应采用机械搅拌,如因地形限制,必须采用人工搅拌混凝土时,应严格执行“三干四湿”的搅拌方法,确保混凝土配料拌和均匀。
关于输电线路工程复合型式基础的简介
关于输电线路工程复合型式基础的简介摘要:复合型式基础就是将两种或以上基本基础复合在一起而形成的基础型式,能够充分利用不同型式基础的特点,取长补短。
该基础型式多为工程施工过程中处理特殊地质条件时采用,因缺少相关计算参数、模型及相应标准,故未能大范围使用,随着对环境保护的要求及机械制造水平的提高,该基础型式的大范围应用将逐步实施。
关键词:输电线路工程复合型式基础1 复合型式基础的构成所谓复合型式基础顾名思义就是将两种或以上基本基础复合在一起而形成。
由此先介绍两种经济环保的基础型式,也可以说是复合型式基础的母体,即掏挖基础和岩石锚杆基础,在以往的送电线路中将基础做到既经济又环保的,莫过于这两种基础。
(3)掏挖基础:掏挖基础是直接在地基中掏挖基坑,插入筋材、灌入混凝土形成基础。
该基础对环境和植被的破坏较小,能充分利用原状土的特性,有利于节省基础混凝土及钢材使用量,并且不需支模、土方量少、弃土少,施工方便,对环境的破坏小,其较高的技术经济性是显而易见的。
(4)岩石锚杆基础:岩石锚杆基础就是直接在岩石上钻孔、插入锚固钢筋、浇制细石混凝土或砂浆等胶结材料,使钢筋与岩石紧密粘结形成的基础,由于该基础利用岩石本身的特性,具有节约钢材、混凝土量极少、施工方便的特点。
总之,掏挖基础和岩石锚杆基础充分利用了原状土或岩石的高承载、低变形的特点,承受较大的基础荷载,另一方面,其开挖量小,减少了对环境的破坏,还使基础材料耗量降低,具有显著的优势。
然而,掏挖基础和岩石锚杆基础也有其自身的缺陷,对地质条件要求高,地下水位高、土质破碎、掏挖不宜成型的塔位一般不宜使用,对基础作用力较大的塔经济性并不显著,仅仅是环保效果好。
对于岩石锚杆基础也有自身的缺陷,该基础一般用于岩石裸露,或覆盖及风化层较浅的塔位,对岩石岩性要求较高,多用于微风化岩石。
而这种使用条件很难恰好出现在塔位上,往往都是覆盖层较厚,或是上层风化层较厚,如果岩层较深,就很难使用。

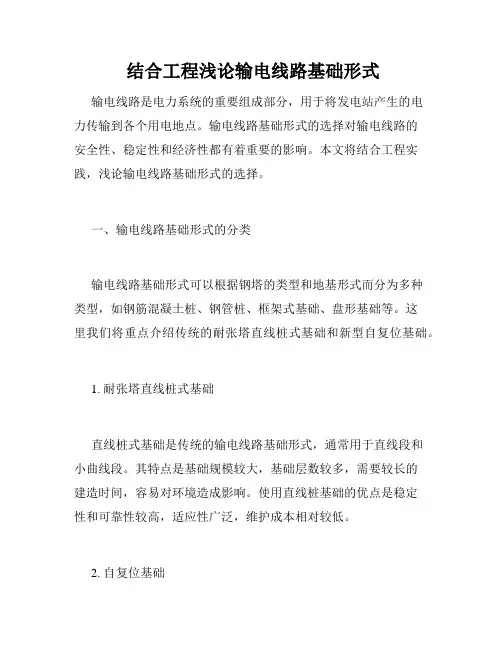

结合工程浅论输电线路基础形式
结合工程浅论输电线路基础形式输电线路是电力系统的重要组成部分,用于将发电站产生的电力传输到各个用电地点。
输电线路基础形式的选择对输电线路的安全性、稳定性和经济性都有着重要的影响。
本文将结合工程实践,浅论输电线路基础形式的选择。
一、输电线路基础形式的分类输电线路基础形式可以根据钢塔的类型和地基形式而分为多种类型,如钢筋混凝土桩、钢管桩、框架式基础、盘形基础等。
这里我们将重点介绍传统的耐张塔直线桩式基础和新型自复位基础。
1. 耐张塔直线桩式基础直线桩式基础是传统的输电线路基础形式,通常用于直线段和小曲线段。
其特点是基础规模较大,基础层数较多,需要较长的建造时间,容易对环境造成影响。
使用直线桩基础的优点是稳定性和可靠性较高,适应性广泛,维护成本相对较低。
2. 自复位基础自复位基础是目前出现的一种新型基础形式,主要应用于复杂地形条件下的输电线路。
该基础采用防钉锁扣式连接技术,支杆底部配有断口结构,可实现地震荷载下的自复位功能。
自复位基础将钢塔与基础结合在一起,减少基础面积,降低建造费用,同时能够保证线路的安全性和可靠性。
二、基础形式的选择基础形式的选择要根据实际情况来进行,包括工程地质、地形地貌和钢塔类型等因素。
如果地质条件复杂,地形起伏大,钢塔高度较大,自复位基础是一个更好的选择;如果地质条件较好,地形平坦,传统的耐张塔直线桩式基础是更稳定可靠的选择。
此外,经济因素也应该纳入考虑范围,二者的费用差异也是一个需要注意的因素。
三、结论输电线路基础形式的选择是一个综合考虑的问题。
传统的耐张塔直线桩式基础具有稳定性和可靠性的优点;自复位基础具有自动恢复功能,适用于复杂地形环境下的输电线路。
在根据实际情况进行选择时,需要考虑地形地貌、工程地质和钢塔类型等因素,并进行综合考虑。
同时,在选择时还要考虑到经济因素,以确保工程的经济合理性。
高压输电线路工程杆塔基础形式及质量控制
杆塔 作 为 高 压 输 电线 路 施 工 的重 要 组 成 部 分 , 埋 入 地 下 的 掏 挖 基 础 时 可 将 主 柱 的坡 度 与塔 腿 主材 坡 度 设 置 相 同 , 减 小 了 其 既 部 分 称 为塔 杆 基 础 , 的作 用 主 要 是 用 来 保 证 杆 塔 的 稳 定 性 。基 基 础 水 平 力 产 生 的偏 心 弯 矩 , 可 省 去 地 脚 螺 栓 , 示 了这 种 基 它 还 显 础属 于隐 蔽 工 程 , 费 用 约 占 工 程 造 价 的 3 % , 程 运 输 量 占总 础 形 式 的较 高 经 济效 益 。 其 0 工 量 的 6 % 左 右 , 础 施 工 工 期 直 接 影 响 工 程 总 的 进 度 , 良 好 的 1 4 整体 式沉 井基础 0 基 而 . 施工质量又是输 电线路 安全运行 的保证 。针 对 目前线 路杆 塔基 对于地下水位较 高 , 易产生流砂 的软 弱地质 , 可视情 况采 用
. 钻孔灌 注桩是使用钻孔机钻出空洞再放置钢筋骨 架 , 然后在 1 6 联 合 型基 础
桩 孔 内灌 注 混凝 土 而 形 成 的 基 础形 式 , 类 基 础 适 用 于 地 质 条 件 此 联 合 基 础 是 将 四个 基 础 主柱 用 一 个底 板 整 体 浇 制 , 用 基 础 利
受 力 情 况安 全 可 靠 。 缺点 是 施 工 费 用 较 高 。 适用 , 其特 点 是 基 础 埋 深 较 浅 , 于 占地 面 积 较 大 , 料 用 量 多 , 由 材 工序麻烦 , 计较难成系列。 设
1 3 掏挖 式基 础 .
在无 地 下 水 的 硬 塑 粘 性 土 地 质 情 况 下 往 往 采 用 全 掏 挖 和 半 2 质量 原 因及 控 制要点 掏 挖 的基 础 形 式 。掏挖 基 础 有 直 柱 式 和 斜 插 式 两 种 形 式 , 坑 开 基 杆 塔 基 础 形式 虽 多 , 大 多 都 由 钢 筋 混 凝 土 构 成 , 工 程 地 但 而 挖 时不 易 扰 动 原 状 土 , 需 开 挖 后 再 回填 。基 础 承 受 上 拔 荷 载 点又多在野外 , 无 受环 境 因素影 响较 大 , 施工 中常 常存 在蜂 窝 、 麻
浅论架空输电线路施工基础的几种形式
输 电 线 路 杆 塔 的 地 下部 分 的 总 体 统 和 混 凝 土 分 别 为3 %~7 %和 8 %~2 %。 挖 O 掏 为基础。 它承 受 输 电线 路 杆 塔 的 各 种 荷 重 ,
将 杆 塔 的 各 种 荷 重传 递 给 周 围 的 地 基 , 以
配 筋 承 担 由 铁 塔 上 拔 、 压 和 水 平 力 引 起 下 的 弯矩 和 剪 力 , 柱 计 算 与阶 梯基 础 相 同 。 主
中 心 设 置偏 心 , 消 水 平 弯矩 , 抵 达到 减 小 底 沉 降 及 不 均 匀 沉 降 , 转 角 塔 及 负 荷 较 大 对 的 直 线 塔 进 行 地 基 沉 降 变 形 验 算 , 工 时 施
应 尽 量 少 扰 动 地 基 土 , 除 开 挖 的全 部 浮 清
在 输 电线 路 进 行 基 础 施 工 前 必 须 做 好 挖 基 础 施 工 质 量 应 采 取 以 下 施 工 技 术 措 板 及 配 筋 的 效 果 。 板 基 础 设 计 时 应 控 制 大
土并做 好垫层 , 要时使用块石 灌浆。 必 斜 插 基 础 : 基 础 的 主 要 特 点 是 基础 该
衬垫 塑 料 布的 措 施 , 衬 垫 高 度 约 0 5 m , 其 .c
须查 明 原 因并 予 以 纠 正 。 径 复 测 确 认 无 待浇 至 立 柱 后 拆 除 ;3 为保 证 掏 挖 基 础 扩 主 柱坡 度 与 塔 腿 主 材 坡 度 一 致 , 腿 主材 路 () 塔 误后 , 根据 定 位 的 中心 桩 位 , 础 及杆 塔 型 大 头 部 位 的 混 凝 土 容 易捣 固 密 实 , 将 其 角 钢 直 接 插 入 基 础 混 凝 土 中 , 基 础 水 平 基 可 使 式 、 础 根 开 ( 面 、 面 )基 础 对 角 线 ( 基 正 侧 、 包 混 凝 土 坍 落 度 选 大 一 级 , 时 为 满 足 混 凝 力 对 基 础 底 板 的 影 响 降至 最 低 。 正 常 条 同 在 括 基 坑远 点 、 点 、 近 中心 点 ) 坑 口尺 寸 等 土 和 易 性 要 求 , 保 持 水 灰 比 不 变 的 前 提 件 下 , 础 土 体 上 拔 稳定 、 压 稳 定 和 基础 及 在 基 下 项 目进 行坑 口放 样 , 此 为 分 坑 测 量 。 称 通常 下 , 以 适 当调 整砂 率 或 增 加 水 泥 浆 量 , 强 度计 算 可 忽 略 水 平 力 的影 响 。 大 板 基 可 当 与 把 这 两 步 工作 统 称 为 复 测 分 坑 。 坑 , 分 可用 扩 大 头 浇 灌 混 凝 土 饱 满 且 振 捣 完 毕 后 应 注 础 相 比 , 于 偏 心 弯矩 大 大 减 小 , 由 下压 稳 定
输电线路杆塔基础形式及适用条件
输电线路工程杆塔基础输电线路基础施工的任务就是按设计进行施工。
普通土坑的开挖前都必须做好复测和分坑工作。
输电线路施工复测是指线路施工前,施工单位对设计部门已测定线路中心线上的各直线桩,杆塔位中心桩及转角塔位桩位置,档距和断面高程进行全面复核测量。
若偏差超过允许范围时,必须查明原因并予以纠正。
其后,根据定位的中心桩位,根据基础类型依照设计图纸规定的尺寸进行坑口放样工作,称次为分坑测量。
通常把这两步工作统称为复测分坑。
分坑,可用经纬仪及皮尺进行分坑。
基础形式可分为以下几种:1.岩石嵌固基础该基础型式适用于覆盖层较浅或无覆盖层的强风化岩石地基,其特点是底板不配筋,基坑全部掏挖。
上拔稳定,具有较强的抗拔承载能力。
需要时,可将主柱的坡度设置与塔腿主材坡度相同,以减小偏心弯矩,还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度,混凝土和钢筋的用量都较小,同时减少了基坑土石方量,浇制混凝土不需要模板,施工费用较低。
2.岩石锚杆基础该基型适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆,然后灌浆,使锚杆与岩石紧密粘结,充分利用了岩石的强度,从而大大降低了基础混凝土和钢材量。
但岩石锚杆基础需逐基鉴定岩石的完整性。
3.掏挖基础该基型分全掏挖和半掏挖两种,适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下,开挖基坑时不扰动原状土,避免大开挖后再填土。
基础承受上拔荷载时,原状土的内摩擦角和凝聚力得以充分发挥作用。
这种基础型式也显示了较高的经济效益和环境效益,根据以往工程的统计,由于各线路地质条件的不同等原因,采用全掏挖基础比用阶梯型基础节约钢材和混凝土分别为3~7%和8~20%。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同,减小了基础水平力产生的偏心弯矩,还可省去地脚螺栓4.阶梯型基础该基础是传统的基础型式,适用各类地质、各种塔型,其特点是大开挖,采用模板浇制,成型后再回填土,利用土体与混凝土重量抗拔,基础底板刚性抗压,不配钢筋。
输电线路基础形式的选择及经济性分析
摘要:输电线路铁塔基础设计对整个输电线路设计的影响至关重要,必须综合考虑,根据不同的地质情况,选择合理的基础形式,不仅可以减少材料的用量,同时也能更好的保护环境,本文结合工程实际,对比了各种基础形式的计算结果,选择了更加合理的基础形式。
关键词:基础选型、台阶基础、板式直柱基础、斜插基础、陶挖基础一、引言铁塔基础作为输电线路结构设计的重要组成部分,混凝土和钢材用量在整个线路工程费用中占有很大比重。
输电线路铁塔的基础设计很多时候是可以用不同的基础形式进行计算的,只要能满足不同基础形式的特点,一般来说安全上面没有太大问题,但是现在的设计越来越趋向于经济设计,既保证安全又要最大限度的较少投资,这就需要对基础进行优化设计。
二、基础型式输电线路杆塔的基础分为钢管杆、水泥杆基础和铁塔基础,基础形式的选择应根据杆塔形式、工程水文地质情况、沿线地形、施工运输等条件综合考虑确定,输电线路铁塔所采用的基础常用类型大致可分为以下几类:(1)“大开挖”基础类:这类基础是指埋置于预先挖好的基坑内并将回填土务实的基础,是以扰动的回填土构成抗拔土体满足基础的上拔稳定,由于是扰动过的土体,虽然经过务实也很难恢复原有土体的结构强度,因而按抗拔性能而言这类基础是不够理想的基础形式。
包括台阶式基础、板式直柱基础。
(2)陶挖基础类:这类基础是指混凝土和钢筋骨架放于人工或机械陶挖而成的土胎内,它是以天然土体构成的抗拔土体以保证基础的上拔稳定,应用于陶挖中无水进入基坑的粘性土中,他能冲分发挥原状土的特性,不仅具有良好的抗拔性能,而且具有较大的横向承载力。
包括掏挖式基础。
(3)斜插式基础类:斜插式铁塔基础作为一种新型基础,因其受力合理,能节省大量的材料,在输电线路的设计中得到了广泛的应用。
包括插入式基础。
4.桩基础类:桩基础又可分为钻孔灌注桩,预制桩,人工挖孔桩等,对应钻孔灌注桩和预制桩,主要适用于地下水位高的粘性土和砂土等地基、特别是跨河塔位等特殊的地形,人工挖孔桩主要用于地质情况较好,地下水位很深的山区等塔位地形受限制的地段。
输电线路几种常规基础型式简介
输电线路⼏种常规基础型式简介杆塔基础选型是指在已知地质、⽔⽂及荷载等条件下通过⼀系列计算分析、综合⽐选来确定合适的杆塔基础类型。
输电线路⼯程基础型式和尺⼨千差万别,沿线地形、地质也是变化万千;在交通⽅⾯,许多地⽅没有机械设备进场道路。
基础⼯程的造价、⼯期和劳动消耗量在整个线路⼯程中占很⼤⽐重,据资料统计:输电线路基础造价约占整个⼯程的15%~20%,在特殊地基线路⼯程建设中甚⾄超过40%,基础⼯程施⼯⼯期约占整个⼯期的50%,运输量约占整个⼯程的80%,因此选择合适的基础⽅案并进⾏优化设计,将有效降低整个⼯程造价;在环保要求⽇益提⾼的当今社会,基础设计时不仅要考虑⼯程的安全性、经济性和适⽤性,还需应⽤⼯程全寿命周期管理的理念,考虑设计、施⼯、运维等各环节的影响因素,进⾏基础选型和优化设计。
1、基础选型原则(1)贯彻“安全可靠、经济适⽤、符合国情、注重环保”的电⼒建设⽅针,坚持“三通⼀标”和“两型三新”的总体原则,强化应⽤“全寿命周期管理”理念和⽅法,积极优化和创新,积极应⽤新技术、新材料。
(2)基础设计必须坚持 “因地制宜、技术先进、安全可靠、⽅便施⼯、注重环保、节省投资”的原则。
充分发挥每种基础型式的特点,结合地形、地质特点及运输条件,综合分析技经指标,选择适宜的基础型式;(3)基础设计应尽量降低基坑⼟⽯⽅量、免开或少开施⼯基⾯,在安全、可靠的前提下,积极采⽤环保、⽔保措施,保护⾃然环境、防⽌⽔⼟流失。
(4)普通地段基础应优先采⽤原状⼟基础、复合基础等技术先进、经济合理的基础,降低⼯程本体造价。
(5)基础设计应注意考虑杆塔塔位的边坡稳定和压矿塔位的安全和防护问题,对不良地基提出特殊的基础型式和处理措施。
2、基础选型在荷载条件⼀定的情况,基础⽅案选择和地质、地形条件等地基条件密切相关,在不同的地基条件下,基础⽅案选择优化结论迥异。
因此,基础⽅案的优化必须在⼀定的地基条件下进⾏。
3、常规基础型式线路途径地质条件⽐较复杂,基础⽅案选择的优劣直接影响基础的安全和⼯程量指标,因此对各种基础型式的受⼒特点及优缺点进⾏分析和⽐较⾄关重要。
输电线路地脚螺栓式现浇基础施工
输电线路地脚螺栓式现浇基础施工第一节概述一、地脚螺栓式斜柱现浇基础1.地脚螺栓式斜柱现浇基础的优势和适用范围斜柱式基础有效地将铁塔所受外力转化为基础下压力及上拔力,并有效地将受力传递到地表,使铁塔受力更合理、更科学;斜柱式基础有效地改善了铁塔及基础受力状况,从而减小了基础底板尺寸,有效地降低了基础混凝土用量,减少工程建设资金投入,具有可观的经济效益;斜柱式基础多使用在山地、丘陵地带,且依据地形条件较多采用不等高设计,减少了基础开方,降低了基坑占地面积,有效地减少了电力建设对植被及现场周边环境的破坏,具有良好的环境效益。
斜柱式基础的施工难度比较大,基础施工精度要求高、难度大(尤其是全方位不等高基础),地脚螺栓及模板的加工、安装、操平、找正、固定比较困难,对施工工艺要求较高,通过在多条输电线路工程中不断总结、完善,形成一套完整的成熟的斜柱式基础施工工法,经过实践证明本典型工法完全可以正确指导各种地形条件下的斜柱式基础施工,能够满足基础施工安全要求,能够保证基础施工质量,具有推广价值。
2.地脚螺栓式斜柱现浇基础施工特点(1)基础模板安装采用悬吊式与推顶器结合,有效地降低斜柱式基础模板找正难度,对高差、坡度控制较容易实现。
(2)地脚螺栓安装采用模具控制,方便斜地脚螺栓找正,便于地脚螺栓高差、根开尺寸控制。
(3)基础(对角)根开控制由以往的虚点控制完善改进为实点控制,使基础(对角)根开控制更容易、更准确。
(4)施工中可减少挖土方量,减少对现场植被的破坏及对环境的扰动。
(5)采用该工法可加快施工进度,保证施工安全,提高施工进度,具有普遍指导意义和推广价值,使斜柱式基础施工标准化、规范化。
3.应用实例和效益评价地脚螺栓式斜柱现浇基础施工工艺在750kV兰白银输电线路工程白宁Ⅱ标段(基础施工时间为2007年10~12月)、徐家庄—月牙湖330kV输电线路工程(基础施工时间2005年5~7月)、330kV黄河变—太阳山输电线路工程(基础施工时间2009年10月至2010年1月)、宁东—山东±660kV直流输电示范工程宁Ⅰ标段(基础施工时间2009年8~12月)等工程基础施工中均有采用。
浅谈掏挖式基础在输电线路上的运用
浅谈掏挖式基础在输电线路上的运用掏挖式基础是一种基础结构形式,目的是为了保护杆塔设备免受外来干扰,以及保证输电线路的安全性和可靠性。
掏挖式基础取代了传统的混凝土基础,具有更好的稳定性和耐久性。
本文将浅谈掏挖式基础在输电线路上的运用,深入探讨其优越性以及应用方向。
掏挖式基础的优越性掏挖式基础是一种高强度钢筋混凝土基础,不仅有着强大的稳定性和承载力,还能够保障设备的安全性。
相对于传统的混凝土基础,掏挖式基础有着一些明显的优势:1.更强的稳定性和抗震能力:掏挖式基础是一种穿透地层,深入地底的基础结构,通过将杠杆原理和地质力学原理相结合,形成了一种既坚固又具有良好可控性的基础结构。
在地震等自然灾害发生时,不但能够保证设备的安全,而且有着极强的地震抗力。
2.更长的使用寿命:掏挖式基础是由高强度钢筋混凝土浇注而成,具有坚固耐用的特性。
相对于传统混凝土基础,掏挖式基础更能够承受时间和自然风化带来的损伤。
3.更快的施工速度:掏挖式基础的施工速度较快,且其对施工环境和地形的要求也较低。
与传统基础相比,掏挖式基础的建造周期大幅缩短。
应用方向掏挖式基础广泛应用于电力输变电领域,它不仅是输电线路中的重要组成部分,还可以用于其他电力设施的建设。
因为掏挖式基础具有良好的稳定性和承载力,所以在这些关键领域中,掏挖式基础是不可或缺的基础设施。
1.电力输电线路:掏挖式基础是建立输电塔的支撑结构,它保障着输电线路的稳定和可靠性。
掏挖式基础的应用,能够确保输电线路能够承受各种外来干扰和危险因素。
2.变电站和发电站:掏挖式基础也广泛应用于变电站和发电站的建设中。
建立变电站和发电站需要稳定的基础结构,以保障其能够稳定运行。
掏挖式基础的应用,能够满足变电站和发电站的稳定性要求。
3.城市电网建设:掏挖式基础还可以应用于城市电网建设中。
城市电网与电力输电线路有很多相似之处,而掏挖式基础结构的优越性,也能够保障城市电网的稳定性和可靠性。
总结随着电力输电领域的不断发展,掏挖式基础的优越性也得到了广泛的认可。
输电线路基础分类和基本知识
的横向承载力。
二、电力变压器分类及工作原理
这类基础具有节省材料,取消模板及回填土工序,加快工程施工进度、减低工程造价
等优点。
二、电力变压器分类及工作原理
3.爆扩桩基础类 这类基础系指以混凝土和钢筋骨架灌注于以爆扩成型的土胎内的扩大端的短桩基础。 它适用于可爆扩成型的硬塑和软塑状态的粘性土中,在中密的、密实的砂土以及碎石中也 可应用。由于其抗拔土体基本接近于未扰动的天然土,因而它具有较好的抗拔性能,同时
1.基础材料 1.2钢筋 架空送电线路采用的钢筋混凝土基础,由于耐久性和受现场施工条件限制,其
截面尺寸均较大,计算所二需、钢电筋力截变面压面器积较分小类,及采工用作Ⅰ原级理-Ⅲ级钢筋就足以满足一般
要求。 1.3石材 石材是一种具有良好力学性能的天然材料,如能就近取材将会降低基础工程的
造价,石材,已经广泛地用作电杆的底盘,拉线盘和卡盘等基础。凡未风化材质的 火成岩石,只要其极限强度不低于130000kN/m²和软化系数Kd不小于0.75就可以使用。
2.回填土体的物理力学特性 回填土体的物理力学特性,包括土的计算容重、计算上拔角、计算内摩擦阻角。 所谓的回填土就是指开挖基坑的扰动土,按照每填300mm厚虚土夯实至200mm的重塑
土,它的物理力学特性与二扰、动电前的力天变然压土器短分时类间及内工还没作有原建理立可靠的关系,所以施
工质量一定要严格把关。
5.钻孔灌注桩基础类
这类基础系指用专门的机具钻(冲)成较深的孔,以水头压力或水头压力和泥浆护壁,
放入钢筋骨架和水下浇注混凝土的桩基。它是一种深型的基础形式,适用于地下水位高的
粘性土和砂土等地基、特别是跨河塔位。
6.倾覆基础类
二、电力变压器分类及工作原理
输电线路铁塔基础选型分析
1 综合造价 ‘ 万元 ) 6 。转角塔与铁 0
7眈
与铁塔连接
g5 75 7 L
与铁塔 连接
为防止 山洪 冲毁铁塔 , 在距离 山顶较远 , 塔 位周围地 形容 易形成 汇水面的塔位 ,应构 筑排 施工难易程度 容易 较难 水沟 , 排水沟应根据 现场地 形顺坡 修建 , 口 排水 l 适用 条件 基础预偏调整 容易 较难 应远离塔位 。 施工场地清理及基坑开挖 , 应保留 铁塔调整就位 容易 难 塔位 中心桩 , 作为校核柱顶标高 、 基础埋深 的参 经过上述技术 、 比较可 以看 出, 经济 在同条 考标 志 , 若不能保 留, 中心桩 引出。对 于根 应将 件下 : 开较小 的直线塔 , 不宜设计 成高低腿。 参 考 文 献 ①偏心基础 的特点是基础 中心位于塔腿主 ( Ir 材 的延长线上 , 减小了作用在基底边缘的应力 , … 架 空 送 电 线路 基 础 设 计技 术规 定 , D / 1 使基础受力更趋合理 , 减小了基础尺寸 , 从而达 5 9- 0 5 0 2 20 ) 到 了节省材料 , 降低工程造价的 目的 。显然 , 偏 l李克钏. 础工程唧 , 2 l 基 北京: 中国铁道 出版社 , 心基础优于轴心基础 。 2 3 00 ②从经济上 比较 ,偏心直柱刚性基础优于 直柱紊 『基础 , 生 但略差于斜插式柔性基础 。 当有 作 者简 介 : 蒋利 辉( 于 17 年 )性 别 : 生 99 , 地下水时 ,对于直线型塔则 斜插式 阿陛基础优 男, : 南安 宁, 籍贯 云 职务 : 师 , : 工程 学历 大学本 于斜插式柔性基础 。由于以上基础型式在适用 科 , 20 年参加 工作 , 于 02 至今在 云南省 电力设 条件上各有不同, 因此 , 工程都有采用。 本 计院线路 室从事结构专业工作。 ③斜柱 的主要特点是斜柱与塔腿主材坡度 致, 减小了作用在主柱正截 面上的弯矩 , 使主
输电线路人工挖孔桩孔壁稳定性分析
输电线路人工挖孔桩孔壁稳定性分析在输电线路的建设中,人工挖孔桩是一种常见的基础形式。
然而,孔壁的稳定性是确保施工安全和工程质量的关键因素。
本文将对输电线路人工挖孔桩孔壁的稳定性进行详细分析。
一、人工挖孔桩孔壁稳定性的影响因素(一)地质条件地质条件是影响孔壁稳定性的首要因素。
不同的地质层,如粘土、砂土、岩石等,其物理力学性质差异巨大。
例如,粘土具有较好的粘性和可塑性,相对而言孔壁稳定性较高;而砂土颗粒间的粘结力较弱,容易发生坍塌;岩石的强度和完整性则直接关系到孔壁的支撑能力。
(二)地下水位地下水位的高低及变化对孔壁稳定性有着显著影响。
高地下水位会增加孔壁的侧压力,使孔壁土体饱和,降低其抗剪强度,从而增加坍塌的风险。
(三)挖孔深度挖孔深度越大,孔壁所承受的土压力和自重压力就越大,稳定性也就越差。
(四)施工方法和速度不恰当的施工方法,如过度爆破、挖掘速度过快等,可能会对孔壁土体造成扰动,破坏其原有结构,降低稳定性。
二、孔壁稳定性的分析方法(一)理论计算法基于土力学和岩石力学的理论,通过计算土压力、地下水压力等,来评估孔壁的稳定性。
常见的理论方法有库仑土压力理论、朗肯土压力理论等。
(二)数值模拟法利用有限元、有限差分等数值方法,建立孔壁和周围土体的模型,模拟施工过程中的应力应变分布,从而预测孔壁的稳定性。
(三)经验类比法参考类似地质条件和施工条件下的工程案例,根据经验来判断孔壁的稳定性。
三、提高孔壁稳定性的措施(一)做好地质勘察在施工前,进行详细的地质勘察,准确了解地质情况,为设计和施工提供可靠依据。
(二)合理设计桩型和护壁根据地质条件和工程要求,选择合适的桩型和护壁形式。
护壁可以采用混凝土、钢筋混凝土等材料,增加孔壁的支撑和防护能力。
(三)控制地下水位通过降水、排水等措施,降低地下水位,减小水压力对孔壁的影响。
(四)优化施工工艺采用合理的挖掘方法和顺序,控制挖掘速度,避免对孔壁土体的过度扰动。
(五)加强监测在施工过程中,对孔壁的变形、位移等进行实时监测,一旦发现异常,及时采取措施进行处理。
输电线路基础知识输电线路基础知识
输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。
它将发电厂和电网负荷之间的距离克服了。
输电线路是现代电力系统的关键组成部分,它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。
本文将探讨输电线路的基础知识。
一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。
输电线路由高压、中压和低压线缆组成。
1. 高压线路:高压线路顾名思义是指输电时使用的电线,电压是110kV、220kV、330kV、500kV,也有几个特高压等级的电压(1000kV和1200kV)。
高压火线通常由钢塔或混凝土杆支撑。
2. 中压线路:中压电线用于电网,通常在配电站或变电站和终端之间。
电压在10kV至35kV之间。
与高压电线相比,杆塔数量较少且较矮。
3. 低压线路:低压线路指其电压在1000V以下。
在城市中发现,这些电线经常附着在杆子或建筑物上并且通过变压器降压。
二、输电线路的分类根据功率的大小和输电距离的远近,输电线路可以分为三类:1. 高压长距离输电线路:输电距离长,功率大,适用于将电能从发电站输送到不同地区。
在负荷较大的情况下,需要使用高压线路。
2. 中压短距离输电线路:比高压线路更为常见,用于在城市和城市之间输电。
这些线路使我们的日常生活受益,例如电路、电视、电话等。
3. 低压电力线:随处可见。
这些电线用于为家庭和商业设施提供电力。
三、输电线路的材料输电线路最常用的材料是铝和铜。
铜是材料的优选,但成本过高。
铝比钢轻,价格适中,耐腐蚀性好且有良好的导电性。
四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成:1. 单线地线:这是一种常见的输电线路,包括带有单一中性导线的杆塔和可调节的“三角形”线路。
2. 双回路:双回路输电线路包括两个平行的电缆并联运转。
3. 转角塔:这种拓扑结构允许电线沿着特定的角度进行弯曲,使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。
论架空输电线路施工基础的几种形式探讨
论架空输电线路施工基础的几种形式探讨摘要:随着我国社会发展脚步的不断加快,我国的用电量也在持续增加。
近几年来,架空输电线路凭借着自身成本低、施工周期短、易于检修维护等优势在电力工业中得到了广泛的应用,也逐渐成为了电力系统所采用的主要输电方式。
本文通过对我国目前架空输电线路施工基础的几种形式进行详细的比较论述,重点针对常见的岩石基础和掏挖式基础进行分析,为我国今后电力系统的安全运行和发展提供一定的参考依据。
关键词:架空;输电线路;施工基础abstract: with the development of our society life continues to accelerate, increasing china’s electricity consumption in. in recent years, overhead transmission line by virtue of its low cost, short construction period, easy overhaul and maintenance advantages has been widely used in power industry, has become a major transmission mode of power system used by the. comparison discussed in detail through several forms of china’s current construction of overhead transmission line foundation, focusing on the rock foundation and dig common digging is analyzed, providing some reference for the future of china’s electric power system security operation and development.keywords: overhead transmission line; foundationconstruction[中图分类号] tm711[文献标识码]a[文章编号]架空输电线路是指利用绝缘子将输电导线固定在直立于地面的杆塔上,实现对电能进行传输的输电线路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
输电线路的基础种类是多少呢?经过查找资料统计应该有12种;
一、基础型式
1、复合式沉井基础
2、联合式基础
3、灌注桩基础
4、斜插式基础
5、大板式基础
6、阶梯式基础
7、岩石锚杆式
8、掏挖式基础
9、岩石嵌固式基础
10、金属基础
11、装配式基础
12、底拉盘基础
二、基础的作用(只叙阜阳地区常用的基础)
1、混凝土阶梯式基础
这种基础是传统的基础型式,适用各类地质,各种塔型,特点是大开挖,采用模板浇制。
成型后再回填土,利用土体与混凝土重量抗拔,基础底板刚性抗压,不配钢筋。
缺点:由于阶梯式基础混凝土量大,埋置较深,易塌方,在流砂地区难以达到设计深度,固经常出现设计变更。
2、大板式基础
大板式基础的主要特点是;底板大,埋置浅,底板较薄,靠底板双向配筋,承担由铁塔上拔下压和水平力引起的弯矩和剪力。
优点是;易开挖成型,混凝土量能适当降低。
缺点是;钢筋用量大,占地面积大。
3、灌注桩基础
对于地质条件为流塑型的,地基持力层较深且基础作用力较大的耐张塔或直线塔,使用钻孔灌注桩基础,它主要靠桩周与土的摩擦力和桩端承载力承担基础上拔力和下压力。
优点是;施工方便,安全可靠,占地少,适合城区用。
缺点是;施工费用较高,用人工施工时危险因素大,施工量越少费用越高。
杆塔是支承架空线路导线和架空地线,并使导线与导线之间,导线和架空地线之间,导线与杆塔之间,以及导线对大地和交叉跨越物之间有足够的安全距离。
常规杆塔型号表示方法:
(1)按杆塔用途分类代号含义:
(2)按杆塔外形或导线布置型式代号含义:
(3)杆塔材料和结构代号含义:
(4)分级代号含义
同一种杆塔型式按荷重不同进行分级,其分级代号用角注1、2、3……表示。
(5)高度代号含义
杆塔高度是指横担对地面的距离(m),称为呼称高,一般用数字表示。
(6)铁塔型号表示方法
铁塔型号由字母及数字共六个部分组成:
上例中表示,该塔为220kV直线酒杯型自立铁塔,第一级呼称高33m。
(7)钢筋混凝土杆型号表示方法
钢筋混凝土电杆型号与铁塔型号的表示方法基本相同,通常不写出线路电压等级的代号。
例:NMeG2—21,表示无拉线耐张门型钢筋混凝土电杆,第二级呼称高为21m。
导线与建筑物之间的最小垂直距离(DL/T741-2001)
导线与山坡、峭壁、岩石最小净空距离(DL/T741-2001)
导线与建筑物之间的最小垂直距离(DL/T741-2001)
边导线与建筑物之间的最小距离(DL/T741-2001)
三相交流电
三个具有相同频率,相同振幅,在相位上彼此相差120度的正弦交流电势、电流、电压称为三相交流电。
三相电源中,每根相线对地间的电压称为相电压。
流过每一相线的电流称为相电流。
三相电源中,任意两根相线间的电压称为线电压。
三相线之间流过的电流称为线电流。
(1)三相负载星形连接时:
相、线电压的关系是:
或
相、线电流的关系是:
(2)三相负载三角形连接时:
相、线电压的关系是:。
