数据中心拓扑结构示意图
某数据中心架构拓扑图课件
冷却设施
数据中心产生大量热量，需要高 效的冷却系统确保设备正常运行
。
安全设施
包括门禁系统、监控系统等，确 保数据中心的安全和可靠性。
03 数据中心逻辑架构
操作系统与虚拟化技术
01
总结词：高效、灵活、稳定
02
详细描述
03
04
1. 操作系统：数据中心逻辑 架构的基础，负责资源管理和 调度，确保高效使用资源。
2. 虚拟化技术：通过虚拟化 技术，实现硬件资源的共享和 动态分配，提高资源利用率和
灵活性。
数据库与存储管理
总结词：安全、可靠、高效
1. 数据库：存储和管理核心业务数据，需要确保其安全 性和可靠性。
详细描述
2. 存储管理：负责对数据存储设备进行管理和优化，提 高数据存储和访问的效率。
网络管理与负载均衡
为降低网络延迟和提高稳定性，需采取多种网络优化措施，如QoS、 ARP缓存等。
安全策略与防火墙布局
安全策略设计
为确保数据中心的安全性和可靠性，需设计合理 的安全策略，包括访问控制、加密通信等。
防火墙布局
介绍防火墙的部署位置和作用，包括入口防火墙 、出口防火墙、入侵检测系统等。
安全审计和管理
为及时发现和处理安全问题，需建立完善的安全 审计和管理机制，包括日志分析、异常检测等。
能耗优化
通过优化服务器使用率、采用更高效的硬件等手段降低能耗。
环保策略
采用绿色能源、使用可再生资源等手段减少对环境的影响。
06 数据中心架构案例分析
案例一：某大型互联网公司的数据中心架构
01
总结词
高度模块化、低成本、快速部署
02 03
详细描述
该数据中心采用模块化设计，每个模块可以独立提供服务，同时具有高 可用性和可扩展性。采用低成本的技术和设备，实现快速部署和迭代开 发。
数据中心网络架构
数据中心网络架构引言：随着数字化时代的到来，大量的数据产生和处理对数据中心的网络架构提出了更高的要求。
数据中心网络架构旨在提供高性能、高可靠性和可扩展性的网络环境，以满足快速增长的数据流量和应用需求。
本文将介绍数据中心网络架构的基本概念和五个关键部分。
一、网络拓扑结构1.1 树形拓扑结构树形拓扑结构是数据中心网络架构的基础，通过将交换机和服务器连接到核心交换机上的分布式结构，实现了高度的可扩展性和冗余性。
这种结构可以提供低延迟和高带宽的连接，适用于大规模数据中心。
1.2 超融合基础设施超融合基础设施是一种将计算、存储和网络功能集成到一个统一的硬件平台上的架构。
它通过软件定义的方式实现资源的虚拟化和管理，提供了更高的资源利用率和灵活性。
超融合基础设施是现代数据中心网络架构的趋势之一。
1.3 无阻塞网络无阻塞网络是指网络中的交换机和路由器能够同时处理多个数据包，避免了数据包的阻塞和延迟。
这种网络架构可以提供更高的吞吐量和更低的延迟，适用于对网络性能要求较高的应用场景。
二、网络虚拟化2.1 虚拟局域网（VLAN）VLAN是一种将物理网络划分为多个逻辑网络的技术。
通过将不同的设备和用户划分到不同的VLAN中，可以实现资源的隔离和安全性的提高。
虚拟局域网是数据中心网络架构中实现多租户和多应用隔离的重要手段。
2.2 虚拟交换机虚拟交换机是在物理交换机上创建的逻辑交换机，可以实现虚拟机之间的通信和流量隔离。
它可以提供更高的网络性能和更灵活的网络配置，适用于虚拟化环境中的数据中心。
2.3 虚拟路由器虚拟路由器是在物理路由器上创建的逻辑路由器，可以实现虚拟网络之间的通信和流量转发。
它可以提供更高的网络吞吐量和更灵活的网络策略，适用于多租户和多应用的数据中心环境。
三、网络安全3.1 防火墙防火墙是数据中心网络架构中重要的安全设备，用于监控和控制网络流量。
它可以根据预设的安全策略，阻止恶意流量和非法访问，保护数据中心的安全和隐私。
数据双活数据中心拓扑图v
2023-11-10目录•引言•数据中心双活架构•数据中心拓扑图设计•数据中心双活架构的应用场景•数据中心双活架构的挑战与未来发展•数据中心双活架构的实践经验分享引言01随着信息技术的快速发展，数据中心已经成为现代社会的重要基础设施。
02数据中心通常承载着大量的计算、存储和通信任务，对于企业和组织来说具有极高的价值。
03然而，传统的数据中心架构存在一些问题，如单点故障、容灾能力不足等，这些问题可能会对业务连续性和数据安全产生严重影响。
背景介绍01数据双活数据中心拓扑图v旨在解决上述问题，提高数据中心的可用性和容灾能力。
02通过在两个地理位置相近的数据中心之间实现数据同步和业务备份，确保数据的完整性和业务的连续性。
目的和意义该拓扑图对于保障企业和组织的数据安全及业务连续性具有重要的现实意义。
03数据双活数据中心拓扑图v主要包括两个数据中心节点、高速网络连接、数据同步机制和业务备份模块等部分。
两个数据中心节点分别位于不同的地理位置，通过网络连接实现数据同步和业务备份。
数据同步机制包括数据备份、数据复制和数据迁移等功能，确保数据的完整性和一致性。
业务备份模块则负责在主数据中心出现故障时，快速切换到备用数据中心，保障业务的连续性。
拓扑图概述数据中心双活架构双活数据中心架构是一种高可用、高可扩展、高可维护的数据中心架构，旨在提高业务的可用性、稳定性和可靠性。
双活数据中心是指两个或多个位于不同地理位置的数据中心同时为在线业务提供服务，实现数据和应用的双份备份和容灾，确保数据的实时同步和业务的连续性。
01提高业务可用性双活数据中心能够确保在单点故障或局部故障时，业务能够自动切换到其他正常运行的节点，保障业务的连续性。
02增强数据处理能力双活数据中心可以通过负载均衡、容灾等技术手段，提高数据中心的并发处理能力和吞吐量，满足日益增长的业务需求。
03降低运维成本双活数据中心可以实现自动化的备份和容灾，减少人工干预和运维成本，同时提高系统的可维护性和可管理性。
数据中心布线系统构成图
数据中心电信空间和相关布局1 概述数据中心要求专用空间来支持电信基础设施。
电信空间必须被专用于支持电信电缆和设备。
一个数据中心中典型的空间一般包括入口房间、主要分布区域（MDA ）、水平分布区域（HDA ）、区域分布区域（ZDA ）和设备分布区域（EDA ）。
根据数据中心的规模，不是所有这些空间都用在一个结构中。
这些空间的设计应该考虑能够适应进化技术的增长和转变。
这些空间可以是无墙的，也可以有墙的，或者是从其它计算机房空间独立出来的。
区域配线区2 数据中心结构2.1 要素数据中心电信空间包括入口房间、主要分布区域（MDA）、水平分布区域（HDA）、区域分布区域（ZDA）和设备分布区域（EDA）。
入口房间是用于数据中心结构电缆系统和建筑物内部电缆的接口，既是接入运营商又是消费者自有。
这个空间包括接入运营商的分隔硬件和接入运营商的设备。
如果数据中心在一个一般办公用途或除数据中心外还有其它性质空间的建筑物中，入口房间可以位于计算机房外面。
入口房间位于计算机房外面也可以增加安全，因为它避免了接入运营商技师进入计算机房。
数据中心可以有多个入口房间来提供给附加的冗余或用来避免接入运营商的备用电路超过最大的电缆长度。
入口房间通过主要分布区域与计算机房交界。
入口房间可以与主要分布区域相邻或与主要分布区域结合。
主要分布区域包括主要十字连接（MC），它是数据中心结构电缆系统分布区域的中心点。
当设备区域直接从主要分布区域得到服务时，主要分布区域也可能包括水平交叉连接（HC）。
这个空间是在计算机房内的。
在多租客数据中心，为安全起见，主要分布区域可以位于一个专用房间。
每一个数据中心必须至少有一个主要分布区域。
计算机房中心路由器、中心局域网（LAN）开关、中心存储区域网络（SAN）开关和专用的分枝交换（PBX）是经常位于主要分布区域的。
因为这一空间是数据中心电缆基础设施的中心。
接入运营商的备用设备（如：M13多路(复用)器）是经常位于主要分布区域而不是在入口房间，这样可以避免由于电路长度限制而需要第二个入口房间，主要分布区域可以服务于一个数据中心中的一个或多个水平分布区域或设备分布区域，一个或多个电信房间位于计算机房外面用来支持办公空间、操作中心和其它外部支持房间。

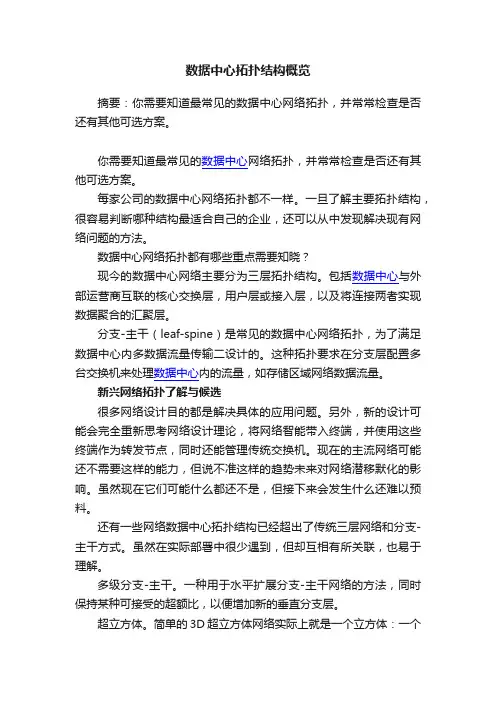

数据中心拓扑结构概览
数据中心拓扑结构概览摘要：你需要知道最常见的数据中心网络拓扑，并常常检查是否还有其他可选方案。
你需要知道最常见的数据中心网络拓扑，并常常检查是否还有其他可选方案。
每家公司的数据中心网络拓扑都不一样。
一旦了解主要拓扑结构，很容易判断哪种结构最适合自己的企业，还可以从中发现解决现有网络问题的方法。
数据中心网络拓扑都有哪些重点需要知晓？现今的数据中心网络主要分为三层拓扑结构。
包括数据中心与外部运营商互联的核心交换层，用户层或接入层，以及将连接两者实现数据聚合的汇聚层。
分支-主干（leaf-spine）是常见的数据中心网络拓扑，为了满足数据中心内多数据流量传输二设计的。
这种拓扑要求在分支层配置多台交换机来处理数据中心内的流量，如存储区域网络数据流量。
新兴网络拓扑了解与候选很多网络设计目的都是解决具体的应用问题。
另外，新的设计可能会完全重新思考网络设计理论，将网络智能带入终端，并使用这些终端作为转发节点，同时还能管理传统交换机。
现在的主流网络可能还不需要这样的能力，但说不准这样的趋势未来对网络潜移默化的影响。
虽然现在它们可能什么都还不是，但接下来会发生什么还难以预料。
还有一些网络数据中心拓扑结构已经超出了传统三层网络和分支-主干方式。
虽然在实际部署中很少遇到，但却互相有所关联，也易于理解。
多级分支-主干。
一种用于水平扩展分支-主干网络的方法，同时保持某种可接受的超额比，以便增加新的垂直分支层。
超立方体。
简单的3D超立方体网络实际上就是一个立方体：一个六面的立方体，交换机布置在每个角落上。
4D超立方体（也叫做tesseract）是一个立方体中的立方体，交换机布置在每个边角，将内部立方体的边角和外部立方体的边角连接起来。
主机则连接到外部立方体的交换机上。
在考虑超立方体拓扑结构是否值得使用之前，组织需要详细了解应用流量。
环形。
这个术语指任何环形拓扑。
3D环是环的高度结构化的互联网络。
在高性能计算环境中环形结构是很受欢迎的选择，而且这还可能依赖于交换机节点之间的互连。
大型数据中心的网络拓扑结构研究
大型数据中心的网络拓扑结构研究随着数字化时代的到来，大型数据中心得到了越来越广泛的应用。
为了满足不断增长的数据处理需求，数据中心的规模和复杂度也越来越大。
如何高效地管理数据中心的网络结构，成为了研究的热点问题之一。
本文将围绕大型数据中心的网络拓扑结构展开深入探讨，分为以下三个部分：传统网络拓扑结构、新型拓扑结构的介绍及其优缺点的对比分析、研究结论。
一、传统网络拓扑结构在传统的数据中心拓扑结构中，经典的网络拓扑结构包括树形结构、总线结构、环型结构等。
1. 树形结构树形结构网络采用自顶向下的层次结构，以多层交换机组成树形结构，每个交换机的端口数量都比上一层的交换机多。
这种结构网络具有管理简单，易部署的优点，但是，当中心的交换机出现故障时会影响整个网络的通信，而且相对于其他拓扑结构而言，性能没有明显提升。
2. 总线结构总线结构采用一条传送数据的主线，多个节点通过该主线进行通信的方式，早期网络中应用较为广泛。
总线结构具有低成本的优势，但难以满足大规模数据中心的高带宽需求，且当传输带宽增加时，网络性能会受到影响。
3. 环型结构环型结构中，数据在环上流动，节点之间通过传输数据帧的方式进行通信。
环型结构具有优雅的结构，但系统复杂度高、故障率高、维护困难等缺点。
二、新型拓扑结构介绍及其优缺点对比分析除了传统的网络拓扑结构外，还有一些新型拓扑结构逐渐应用于数据中心网络，如Fattree结构、Dcell结构、Fatmesh结构、VL2结构、BCube结构、FiConn结构等，这些拓扑结构将在下面一一介绍。
1. Fattree结构Fattree结构是一种基于完全二叉树的数据中心互联网络拓扑结构，它将核心部分升级到三层，并且在每一层上都使用同样的跨度器。
该结构的主要优势是提高链路带宽和吞吐量，使通信更为高效，并且具有多路径特性和冗余性，这使它成为现代数据中心构建的重要选择。
2. Dcell结构Dcell结构是一种引入了多级交换机的分层结构，并且每个Dcell结构也是一个分层网络，是网络中每个节点的核心区域。
弱电工程数据中心的网络架构及其设计思路(附图)
弱电工程数据中心的网络架构及其设计思路如果把数据中心比作一个“人”，则服务器和存储设备构成了数据中心的“器官”，而网络（交换机，路由器，防火墙）就是这个数据中心的“神经脉络”。
本文就针对数据中心的网络架构和一般设计来说。
01正文01网络分区与等保一般情况下，本着灵活、安全、易管理的设计原则，企业都会对数据中心网络的物理设备进行分区。
通常情况下，数据中心都会采用核心—汇聚—接入三层的网络结构，核心用于所有流量的快速转发，而汇聚则是在每个网络分区上，担任网关的功能。
一般来说，数据中心的网络分区中，每一个区域会根据预期的流量和服务器的数量，分配不同的业务网段。
同时，在一些等保要求较高的区域，还会设置防火墙这样的安全设备，来控制进出这个区域的流量，如下图所示：“等保”是等级保护的简写，在设置数据中心服务器区域的时候，不同业务的服务器的等级保护是不一样的。
比如后台存储，带库，数据库这些服务器的等保和Web、前端、APP的等保就不一样。
而在数据中心网络中，防火墙的功能，就是用来划分“等保”，同时用来控制不同等保之间的互访。
那如何更好的来理解这个“等保”的概念呢？在目前的数据中心网络架构中，要考虑到不同等保之间的流量控制，又要考虑到在设计路由的时候的简便和快捷，目前数据中心的防火墙几乎都会采用旁路的方式来部署，再配合汇聚交换机上的VRF来控制流量。
02数据中心网络分区的方式分区的划分方式有以下三种，不同分区方式各有优缺点，通常结合使用。
A.按照服务器类型分区比如x86服务器、小型机、刀片机、大型机、虚拟机进行分类。
完全按照服务器型号分类的话，在实际应用中，可能某个企业小型机被大量使用，而大型机几乎没用，就会导致小型机的网络区域流量巨大而大型机这个区域闲置了。
所以，现在的数据中心，几乎看不见如此分配区域的情形了。
B.按照应用层次分区比如Web、APP是前端服务器，而数据库、存储、NFS这些是后端服务器，所以把前端服务器放在一个区域，后端服务器放在一个区域。
数据中心的网络拓扑与布线设计
数据中心的网络拓扑与布线设计随着互联网的快速发展和数据量的爆炸增长，数据中心成为了大型企业、云服务提供商以及科研机构等组织的重要组成部分。
而一个高效稳定的数据中心离不开合理的网络拓扑和布线设计。
本文将介绍数据中心网络拓扑的常见架构和布线设计的要点，帮助读者了解这一领域的基本知识。
一、数据中心网络拓扑数据中心网络拓扑是指数据中心内部各个网络设备之间的连接方式和结构。
合理的网络拓扑能够提高网络的可靠性、性能和可管理性。
常见的数据中心网络拓扑有以下几种：1. 树状结构（Tree Topology）树状结构是最常见和基本的数据中心网络拓扑。
该拓扑将数据中心的核心交换机作为根节点，将其它交换机和服务器等网络设备连接在其下面形成分支。
这种结构的优点是可扩展性强，易于管理，但是在核心交换机出现故障时会影响整个数据中心的运行。
2. 融合结构（Fabric Topology）融合结构是将树状结构和网状结构相结合的一种数据中心网络拓扑。
它使用多个核心交换机连接数据中心内的各个网络设备，形成网状结构。
这种结构的优点是具有更好的可靠性和吞吐量，但是相比树状结构，其管理复杂度较高。
3. 超融合结构（Hyperconverged Topology）超融合结构是在融合结构的基础上进一步优化的数据中心网络拓扑。
它使用软件定义网络（SDN）技术将数据中心网络虚拟化，将不同的网络逻辑拓扑映射到同一物理基础设施上。
这种结构的优点是提供了更高的灵活性和可管理性，但是相对而言，其实施难度和成本较高。
二、数据中心网络布局设计要点数据中心网络布线设计是指数据中心内网络设备之间的物理连接和布置方式。
一个好的布线设计能够提高网络的可靠性、性能和可维护性。
以下是几个布线设计的要点：1. 合理规划机房空间：机房的面积和高度应根据实际需求进行规划，确保空间足够容纳所有网络设备，并保证设备之间有足够的间距以便于散热和维护。
2. 分层布置网络设备：根据网络拓扑的不同层次，将核心交换机、汇聚交换机和接入交换机等网络设备分别布置在不同的机架或机柜中，以便于管理和故障隔离。
某数据中心架构拓扑图
存储架构
集中存储
采用集中式存储架构，将数据集中存储在高性能的存 储设备上，提高数据访问速度和可靠性。
分层存储
根据数据的重要性和访问频率，将数据分布在不同的 存储层，实现数据的合理管理和优化。
数据备份与恢复
提供可靠的数据备份和恢复方案，确保数据的完整性 和可用性。
安全架构
物理安全
部署门禁系统、监控摄像 头和报警系统等物理安全 措施，确保数据中心的安 全和机密性。
某数据中心架构拓扑图
汇报人： 202X-01-01
contents
目录
• 数据中心架构概述 • 数据中心硬件架构 • 数据中心软件架构 • 数据中心管理与维护 • 数据中心安全与隐私保护 • 数据中心发展趋势与挑战
01 数据中心架构概 述
架构目标与原则
目标
提供高效、可靠、可扩展的数据存储 和处理服务。
确保数据在传输过程中的安全，防止被窃听和篡 改。
数据加密与隐私保护
数据加密存储
对敏感数据进行加密存储，防止数据泄露和未经授权的访问。
匿名化处理
对个人信息进行匿名化处理，保护用户隐私。
合规审计
定期进行合规审计，确保数据安全与隐私保护符合相关法律法规 要求。
06 数据中心发展趋 势与挑战
云计算与虚拟化技术的影响
监控与报警系统
安装监控摄像头和报警系统，实时监测数据 中心的异常情况。
防灾与容灾
确保数据中心具备应对自然灾害和人为破坏 的能力，如火灾、地震等。
网络安全防护
1 2
防火墙
部署防火墙以防止未经授权的网络访问和数据泄 露。
入侵检测与防御系统
实时监测和防御网络攻击，及时发现和处置安全 威胁。
数据中心建设架构设计说明
数据中心架构建设计方案建议书1、数据中心网络功能区分区说明1.1 功能区说明图1：数据中心网络拓扑图数据中心网络通过防火墙和交换机等网络安全设备分隔为个功能区：互联网区、应用服务器区、核心数据区、存储数据区、管理区和测试区。
可通过在防火墙上设置策略来灵活控制各功能区之间的访问。
各功能区拓扑结构应保持基本一致，并可根据需要新增功能区。
在安全级别的设定上，互联网区最低，应用区次之，测试区等，核心数据区和存储数据区最高。
数据中心网络采用冗余设计，实现网络设备、线路的冗余备份以保证较高的可靠性。
1.2 互联网区网络外联区位于第一道防火墙之外，是数据中心网络的Internet接口，提供与Internet高速、可靠的连接，保证客户通过Internet访问支付中心。
根据中国南电信、北联通的网络分割现状，数据中心同时申请中国电信、中国联通各1条Internet线路。
实现自动为来访用户选择最优的网络线路，保证优质的网络访问服务。
当1条线路出现故障时，所有访问自动切换到另1条线路，即实现线路的冗余备份。
但随着移动互联网的迅猛发展，将来一定会有中国移动接入的需求，互联区网络为未来增加中国移动（铁通）链路接入提供了硬件准备，无需增加硬件便可以接入更多互联网接入链路。
外联区网络设备主要有：2台高性能链路负载均衡设备F5 LC1600，此交换机不断能够支持链路负载,通过DNS智能选择最佳线路给接入用户,同时确保其中一条链路发生故障后,另外一条链路能够迅速接管。
互联网区使用交换机可以利用现有二层交换机，也可以通过VLAN方式从核心交换机上借用端口。
交换机具有端口镜像功能，并且每台交换机至少保留4个未使用端口，以便未来网络入侵检测器、网络流量分析仪等设备等接入。
建议未来在此处部署应用防火墙产品，以防止黑客在应用层上对应用系统的攻击。
1.3 应用服务器区网络应用服务器区位于防火墙，主要用于放置WEB服务器、应用服务器等。
所有应用服务器和web服务器可以通过F5 BigIP1600实现服务器负载均衡。
某数据中心架构拓扑图
SAN交换机
生产卷
生产存储A
存储虚拟化设备
存储虚拟化设备
生产卷
存储虚拟化资源池内的 数据实时复制
副本卷
异构存储 B
存储虚拟化资源池
备份区存储
备份设备 备份设备 虚拟磁带库 物理磁带库
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
数据中心内部IT基础架构示意图
LAN
本地用户
生产区
数据中心以太网
远程用户
备份区
LAN
生产区小型机 Unix小型机
核心生产集群
开发测试集群、综合管理集群
......
பைடு நூலகம்应用环境 容灾迁移
......
X86服务器虚拟化资源池
高性能x86服务器
高性能x86服务器
备份区小型机 Unix小型机
SAN交换机
存储网络级联
数据中心网络架构设计
数据中心网络架构设计2019年7月目录1建设背景 (4)2项目目标 (4)3需求分析 (4)3.1业务需求分析 (4)3.2其他需求 (5)3.3网络架构支持新技术发展趋势的考虑 (6)4网络详细设计目标和需求描述 (6)4.1网络整体架构设计 (6)4.2网络架构设计需求 (7)5网络架构详细设计 (8)5.1总体网络架构设计 (8)5.2数据中心网络架构设计 (9)5.3广域网架构设计 (10)5.3.1数据中心互连核心骨干网架构 (10)5.3.2数据中心和同城灾备中心互连 (10)5.3.3广域网链路容灾设计 (11)5.3.4数据分流策略 (12)5.4数据中心网络核心架构设计 (13)5.4.1数据中心业务区架构设计 (14)5.4.2WEB区架构设计 (14)5.4.3外联区架构设计 (16)5.4.4办公互联网区架构设计 (18)5.4.5运维管理区架构设计 (19)1建设背景为了更好地为业务发展服务，提供高效、安全和稳定的生产环境，并能够快速、灵活地响应新环境下的公司业务的开展，需要对数据中心进行规划和建设。
本次网络规划主要在考虑和谐健康保险股份有限公司三到五年内的业务发展需求，总体目标是按照“双中心”的业务发展指导建设一个能适应未来业务发展的高性能、高扩展性及智能化的网络基础架构，以支持业务长期、安全、稳定、快速发展。
2项目目标网络建设应按照“双中心”建设需求，对数据中心内部根据功能类型进行分区块建设，并重点考虑核心业务、关键业务、网管运维之间的业务高速转发、业务安全隔离等需求。
当前建设方案重点考虑的分区需要有：DMZ区、运维区、服务器区、外联区、核心交换区、广域网互联等分区。
3需求分析3.1 业务需求分析目前主要业务分为生产和OA两大类；生产业务包括核心及相关外围业务，OA是核心业务之外的业务，主要是办公网业务、业务管控系统、视频监控系统等非核心业务。
生产业务和OA业务部署在数据中心局域网不同的功能区域，物理隔离。
数据中心拓扑图
ISP 1ISP 2LC1500黑洞D D OSSD D OS嘉实基金金地数据中心网络拓扑图G1/22G1/24Ip:10.0.8.17/29G1/24Ip:10.0.8.18/29G1/23IP:10.0.8.33/29G1/23IP:10.0.8.34/29G1/21连接生产火墙连接OMT 火墙连接外联火墙连接Internet 火墙G2/1 Vlan 815IP:10.0.11.2/29G2/1 Vlan815IP:10.0.11.3/29连接VPNIn 连接VPNOutG2/2 Vlan816Ip:10.0.11.10/29G2/2 Vlan816IP:10.0.11.11/29G5/1IP ：10.0.8.45/31G3/17IP ：10.0.8.46/31移动和内层防火墙ASA5540汇聚交换机4506外层防火墙ISG 1000F5 LC15001250i核心交换机6509ED D OSD D OSCisco 3750G1.3 IP:10.0.9.30/28G1.1G1/1G1/1G1/12G1/12G1.2G1.1电信对端:220.231.47.161/24电信：220.231.47.163电信（VIP):220.231.47.162/28 118.102.22.1/23电信：(1)220.231.47.163 (2)220.231.47.164 (1)118.102.22.2 (2)118.102.22.3G1.8 IP:1.1.1.1 G1.8 IP:1.1.1.2汇聚交换机4506Citrix汇聚交换机4506G3/6G1/2防火墙ASA5540G1/0互联网Server防火墙ISG 1000汇聚交换机4506防火墙ASA5540互联网汇聚交换机4506Citrix 防火墙ISG 1000防火墙ASA5540SSL VPN IPX2000INOUTG1/0G3/2Vlan813汇聚交换机4506G2/3virtual site:108.102.22.11—>10.0.205.11/25—> —>10.0.64.0/24 OA-AD 认证virtual site:108.102.22.12—>10.0.205.12/25—> —>10.0.65.0/24 VIP-RSA 认证virtual site:108.102.22.11—>10.0.205.13/25—> —>10.0.66.0/24 Enc(暂无序列号)核心6509ESSL VPN IPX2000INOUT核心6509Evirtual site:10.0.225.1/24—>10.0.72.0/24 OA-ACS-AD 认证G1/2 VLAN 807-管理G1/2 VLAN 807-管理Ip:10.0.8.182/29G1/1 VLAN 805-测试Ip:10.0.8.165/29G1/1 VLAN805-测试Ip:10.0.8.166/29 CHANNEL:G1/2G1/24G0/3 VLAN 24-OA24Ip:10.0.24.254/24G0/3 VLAN 25-OA25Ip:10.0.25.254/24G0/3 VLAN806-OAIp:10.0.8.173/29G0/3 VLAN806-OAIp:10.0.8.174/29G0/3 VLAN 24-OA24Ip:10.0.24.253/24G0/3 VLAN 25-OA25Ip:10.0.25.253/24核心交换机6509E3560G机接入防火墙ASA5540CHANNEL:G1/2OMT 区ASA5540办公区/Call Center 区核心交换机6509ECHANNEL:G1/2管理Vlan:699，Vlan:699，IP:10.0.4.130Extranet 合作伙伴接入区Intranet 广域网接入区CHANNEL:G1/1本地交换机线路123G1/0/13 4567G2/0/13 8交换机3750核心交换机6509E防火墙ISG1000管理Vlan:699，管理IP:10.0.4.67—86/26网关IP ：10.0.4.87管理Vlan:699管理IP:10.0.4.65/26网关IP ：10.0.4.87Vlan:699IP:10.0.4.66/26IP ：10.0.4.87管理Vlan:699管理IP:10.0.4.87/26。
网络拓扑知识：数据中心网络的逻辑拓扑结构
网络拓扑知识：数据中心网络的逻辑拓扑结构随着云计算和大数据应用的快速发展，数据中心技术越来越成为人们关注的焦点。
数据中心网络是数据中心整个系统中的重要组成部分，对数据中心的性能和可靠性起到至关重要的作用。
而数据中心网络的逻辑拓扑结构则直接影响该网络的性能和适用场景。
本文将深入介绍数据中心网络的逻辑拓扑结构，探讨其作用和优势。
一、数据中心网络概述数据中心网络是一种高适应性的、高性能的电脑网络，它主要用于大规模的数据处理、存储和分发。
数据中心网络通常包含多个层级，最简单的是两层结构，由数据中心的路由器和交换机组成，数据中心内部的服务器通过这些设备进行通信。
但是，由于数据中心规模越来越大，两层结构已经无法满足需求，因此数据中心网络架构开始逐渐转向三层甚至更高的层级结构。
数据中心网络不断发展的需要也促使出现了不同拓扑结构的数据中心网络，不同数据中心网络的拓扑结构会影响不同的性能指标和应用场景，需要根据不同的应用场景选择合适的网络拓扑。
二、数据中心网络的逻辑拓扑结构在数据中心网络架构中，逻辑拓扑结构的目的是优化数据中心网络的性能和可靠性。
在过去几十年中，人们提出了许多不同的数据中心网络逻辑拓扑结构，其中最常用的包括树型拓扑结构、环型拓扑结构、网格拓扑结构、胖树拓扑结构和间隙拓扑结构。
下面分别对这些逻辑拓扑结构进行介绍：1.树型拓扑结构：树型拓扑结构是最早被应用在数据中心网络的网络拓扑结构之一，它采用分层和树状结构组织网络。
在树型拓扑结构中，中心节点负责接收和分发所有其他节点的数据流量，而中心节点作为网络的瓶颈，很容易成为单点故障。
2.环型拓扑结构：环型拓扑结构中，每个节点都连接到两个相邻节点，形成一个环。
环型拓扑结构适合中小型的数据中心网络，因为环型拓扑结构对TCP/IP的重传容忍度较低，通常需要使用比较灵敏的TCP/IP协议栈。
3.网格拓扑结构：网格拓扑结构中，节点从左到右和从上到下排列成一个平面网格状结构。
数据中心网络拓扑
数据中心网络拓扑数据中心是现代企业运营的核心，它们承载着大量的数据和应用程序，因此数据中心网络的设计和拓扑至关重要。
一个稳定、高效的数据中心网络拓扑能够提供卓越的性能和可靠性，保障企业的正常运营。
本文将探讨数据中心网络拓扑的重要性和一些常见的拓扑结构。
一、数据中心网络拓扑的重要性数据中心网络拓扑对于数据中心的性能、可靠性和灵活性有着直接的影响，是数据中心建设的基础。
一个良好的拓扑设计能够优化网络性能，提高数据传输效率，减少延迟，降低丢包率。
同时，拓扑设计还能提供高可靠性的冗余机制，确保网络的可用性和稳定性。
此外，合理的拓扑结构还能帮助企业实现网络的灵活性和扩展性，便于随着业务的增长进行网络规模的调整和扩展。
二、常见的数据中心网络拓扑结构1. 核心-边缘拓扑结构核心-边缘拓扑是最常见的数据中心网络设计，它将数据中心内部的网络设备分为核心层和边缘层。
核心层承担着数据中心网络的主干传输任务，连接着各个边缘层设备。
边缘层则连接着数据中心的服务器和终端设备。
这种拓扑结构的优点是简单、可扩展性强，能够满足大部分数据中心的需求。
2. 三层树状拓扑结构三层树状拓扑结构是一种更为复杂的拓扑设计，它在核心-边缘拓扑的基础上增加了汇聚层。
这样一来，数据中心内部的网络呈现出树状结构。
汇聚层连接着多个边缘层设备，核心层连接着多个汇聚层设备。
这种拓扑结构能够进一步提高网络的可用性和可扩展性，减少单点故障的风险。
3. 带路由器的拓扑结构带路由器的拓扑结构是一种更为灵活的设计，它将数据中心划分为多个区域，每个区域使用独立的路由器进行互联。
这种拓扑结构适用于大规模的数据中心，能够提供更好的容灾能力和路由控制能力，同时也增加了网络的复杂性和维护难度。
4. 蜂窝式拓扑结构蜂窝式拓扑结构是一种相对较新的设计，它将数据中心内部的网络划分为多个小型的互联网。
每个互联网都有自己的核心路由器和边缘路由器，能够提供更好的隔离和安全性。
这种拓扑结构适用于对网络隔离要求较高的场景，如金融、医疗等行业。
典型的存储备份拓扑图
典型的存储备份拓扑图(一)医疗信息化医院数据中心典型的存储备份拓扑图用户收益：1、每台服务器采用双硬盘做成镜像。
确保操作系统安全。
2、双机热备系统采用双机热备份软件来实现。
确保服务器安全。
3、自动实时备份采用双阵列来实现。
确保数据安全。
4、存储节点可以是SAN交换机、IP-SAN 系统，存储池可独立也可互为快照。
5、在线备份带库可接在存储节点上或备份服务器上。
异地离线备份采用磁带机接到一台工作站上来实现。
以防灾难发生。
6、所有数据安全一体化设备均采用冗余方式，无单点故障，确保数据万无一失，整个系统永不宕机。
（二）政府信息化财政局信息化网络拓扑图用户收益：1、每台服务器采用双硬盘做成镜像。
确保操作系统安全。
2、双机热备系统采用双机热备份软件来实现。
确保服务器安全。
3、数据集中管理，客户端通过专用网络访问服务器，保障信息安全。
4、存储节点采用SAN系统，稳定高速可靠。
5、在线备份带库可接在存储节点上或备份服务器上，以防灾难发生。
6、所有数据安全一体化设备均采用冗余方式，无单点故障，确保数据万无一失，整个系统永不宕机。
（三）双机热备份(容错)系统近年来，随着计算机技术的飞速发展，服务器的性能有了大幅度的提升，服务器作为处理关键性任务的业务主机已随处可见。
对于要求有高可用性和高安全性的系统，比如金融、邮电、交通、石油、电力、保险证券等行业，用户提出了系统容错的要求。
根据用户的需求，中磁公司推出基于Cluster集群技术的双机互备援解决方案，包括用于对双服务器实行监控的双机容错软件和作为数据存储设备的磁盘阵列柜。
通过软硬件两部分的紧密配合，提供给客户一套具有单点服务器故障容错的能力，且性价比优越的用户应用系统运行平台。
使用双机热备系统的好处是，对于重要的服务，使用两台服务器，互相备份，共同执行同一服务。
当一台服务器出现故障时，可以由另一台服务器承担服务任务，从而在不需要人工干预的情况下，自动保证系统能持续提供服务。
