C51单片机引脚图及引脚功能介绍
51单片机引脚功能
51单片机引脚功能51单片机是一种基于MCS-51架构的8位单片机。
它有40个引脚，其中包括I/O引脚、电源引脚和时钟引脚等。
每个引脚都具有不同的功能和用途，下面是一些常见的51单片机引脚功能介绍：1. VCC：为51单片机供电的正电源引脚，一般连接到3.3V或5V电源。
2. GND：为51单片机供电的地引脚，负电源引脚。
3. RESET：复位引脚，当复位引脚电平为低电平时，可以重启或者复位51单片机。
4. EA/VPP：外部访问使能/编程电压引脚。
当电平为低电平时，可以通过外部器件对单片机进行编程，当电平为高电平时，用于外部扩展存储器的使能。
5. P0.0~P0.7：第0口每个引脚的功能可以根据需要进行定义，可以作为输入或输出引脚使用。
6. P1.0~P1.7：第1口I/O引脚，与第0口相似，具有输入和输出功能。
7. P2.0~P2.7：第2口I/O引脚，与第0口和第1口相似，具有输入和输出功能。
8. P3.0~P3.7：第3口I/O引脚，与第0口、第1口和第2口相似，具有输入和输出功能。
9. RST/AP：复位端口/辅助功能端口。
这个引脚可以用作复位单片机的辅助功能，也可以用于电源监控。
10. XTAL1：外部晶振输入引脚，一般通过晶振提供单片机的时钟信号。
11. XTAL2：外部晶振输出引脚。
12. PSEN：程序存储器使能引脚，用于选择程序存储器或外部存储器之间的切换。
13. ALE/PROG：地址锁存器使能/编程引脚。
当电平为高电平时，用作地址锁存器使能引脚；当电平为低电平时，用作一个外部编程信号。
14. RXD：串口接收数据引脚，用于串行通信。
15. TXD：串口发送数据引脚，用于串行通信。
16. INT0：外部中断0引脚，可以通过设置中断使能来检测外部的中断事件。
17. INT1：外部中断1引脚，与INT0引脚类似，用于检测外部的中断事件。
18. T0：定时器0的计数引脚，可以通过程序来对其进行读写操作。
C51单片机引脚及其功能.ppt
5. RST/VPD（复位信号）
RST为复位信号输入端，高电平有效。当此输入端 保持两个机器周期的高电平时，就可以完成复位操 作。 VPD为备用电源输入端。当主电源Vcc 发生故障， 降低到低电平规定值时，将+5V电源自动接入该引 脚，为RAM提供备用电源，以保证RAM中的信息 不丢失，使得复位后能继续正常运行。
VSS 20
40 VCC 39 P0.0 38 P0.1 37 P0.2 36 P0.3 35 P0.4 34 P0.5 33 P0.6 32 P0.7 31 EA/VPP 30 ALE/PROG 29 PSEN 28 P2.7 27 P2.6 26 P2.5 25 P2.4 24 P2.3 23 P2.2 22 P2.1 21 P2.0
2. 掉电（停机）工作方式
只有内部RAM单元的内容被保存，其它一切工作都 停止。 在掉电工作方式下，VCC可以降到2V，但在进入掉 电方式之前，VCC不能降低。 掉电工作方式退出： 电源恢复正常，硬件复位信号维持在10ms以上。
RST 1 P3.0/RXD 2 P3.1/TXD 3
XTAL2 4 XTAL1 5 P3.2/INT0 6 P3.3/INT1 7 P3.4/T0 8 P3.5/T1 9
GND 10
20 VCC 19 P1.7 18 P1.6 17 P1.5 16 P1.4 15 P1.3 14 P1.2 13 P1.1/AIN1 12 P1.0/AIN0 11 P3.7
特殊功能寄存器 ACC PSW DPH DPL IP IE TMOD SCON P0-P3
初始态 00H 00H 00H 00H
xxx00000B 0xx00000B
51单片机系统.
MCS－51系列单片机（一）
MCS-51系列单片机是美国Intel公司1980年以后 推出的新产品。其性能超过了MCS-48系列单片机。该 系列有三种形式，根据片内的程序存储器的不同有以下
三种产品型号，8051（片内有4KBROM），8751 （片内有4KB EPROM）和8031（片内无ROM和
中断系统 定时/计数系统
中断系统（一）
所谓中断控制，指的是在通常情况下，单片机 执行自己的主程序，只有当外设发出中断请求时， 单片机才停止执行主程序，而去执行处理中断子程 序，在中断子程序结束后，又回到原来执行的主程 序。
MCS-51单片机共提供5个中断源。其中2个为 外部中断请求INT0和INT1；2个为片内定时/计数 器溢出中断请求TF0和TF1；1个为片内串行口中断 请求TI或RI。
44脚的封装有四个NC(空）引脚。
对外有40条引脚线，其中2条专用于主电源的引脚， 2条外接晶体的引脚，4条复用的引脚，32条I/O引 脚。
主电源引脚 :Vcc(+5V--- 40脚)和Vss(GND 20 脚);
外接晶体引脚：XTAL1（19脚）、XTAL2（18脚）， 只要在这两个引脚之间接入一个晶体振荡器，单片 机就可以以此晶体的频率开始工作。常用的晶体频 率有0-24MHZ，频率越高，单片机的工作速度就越 快，但单片机的功耗就要增加。
MCS－51系列单片机（二）
除此之外，MCS-51系列还有CMOS型产品， 例如：80C51，87C51，80C31BH等。其功能 与8051完全兼容，特点是功耗低，抗干扰能 强，得到了广泛应用。
51单片机的主要资源
内部程序存储器ROM ( 以89C51为例 )：4K的存储容量； 内部数据存储器RAM：256B(128B的RAM+21B的SFR) ； 寄存器区：设有4组寄存器，每组有R0-R7八个工作寄存器； 8位并行输入输出端口：P0、P1、P2和P3； 定时/计数器：2个16位的定时/计数器； 串行口： 全双工的端口（RXD：接收端，TXD发送端）； 中断系统：设有5个中断源； 系统扩展能力：可外接64K的 ROM 和64K的 RAM；
51单片机超详细教程PPT(绝对值)
00
3区
外部
FFH 80H 7FH (低128B) 00H (高128B) 专用 寄存器 内部 RAM 0000H
1FH 18H 17H 10H 0FH 08H 07H 00H
2区
工作寄存器区
1区 0区
数据存储器
内部RAM存储器
RAM位寻址区位地址表
单元地址 MSB
2FH 2EH 2DH 2CH 2BH 2AH 29H 28H 27H 26H 25H 24H 23H 22H 21H 20H 7F 77 6F 67 5F 57 4F 47 3F 37 2F 27 1F 17 0F 07 7E 76 6E 66 5E 56 4E 46 3E 36 2E 26 1E 16 0E 06 7D 75 6D 65 5D 55 4D 45 3D 35 2D 25 1D 15 0D 05
单片机80C51
单片机80C5180C51单片机的典型产品有80C51﹑80C31和87C51，80C51是ROM型单片机，内部有4KB ROM；80C31无片内ROM；87C51片内有4KB EPROM。
除此外三者的内部结构和引脚完相同。
图1-1 为80C51的内部结构80C51的内部结构包括：【中央处理器（CUP）】主要完成运算和控制功能，80C51的CPU 是一个字节为8位的中央处理器，即它对数据的处理是按字节为单位的；【内部数据处理器（内部RAM】）80C51中共有256个RAM单元，但其中能作为寄存器供用户使用的仅有前面128个，后128个被专用寄存器占用；【内部程序储存器（内部ROM）】80C51共有4KB的掩膜ROM，用于存放程序、原始数据；【定时器/计数器】80C51有2个16位的定时器/计数器；【并行I/O口】80C51共有4个8位I/O口（P0P1P2P3）可实现数据并行输入输出；【串行口】80C51有1个全双工的可编程的串行口，以实现单片机与其他设备之间的串行数据传送；【时钟电路】80C51单片机内部有时钟电路，但晶振和微调电容要外接，为其产生时钟脉冲序列；【中断系统】它共有5个中断源：2个是外部中断源/INTO和/INT1，3个内部中断源，即2个定时/计数中断，1个串行口中断；还有驱动器、锁存器、缓冲器、地址寄存器等。
图1-2 为80C51的引脚图功能说明：主电源引脚Vss（20脚）和Vcc（40脚）；时钟电路引脚XTAL1（19脚）和XTAL2（18脚），用法见图1-2；控制信号引脚如下：RST复位（9脚）输入24个时钟脉冲周期宽度以上H电平复位，接法见图1-3；ALE或/PROG、（30脚）锁存扩展地址低位字节控自信号，或EPROM编程时输入编程脉冲；/PSEN、（29脚）访问片外程序存储器是输出负脉冲作片选控制信号，12个始终周期2次生效，但访问片外RAM时无效，见时序图图1-3；/EA或Vpp（31）程序储存地址的选择，H时先选片内超址时自动跳到片外ROM，或编程时施加编程电压。
80C51单片机原理

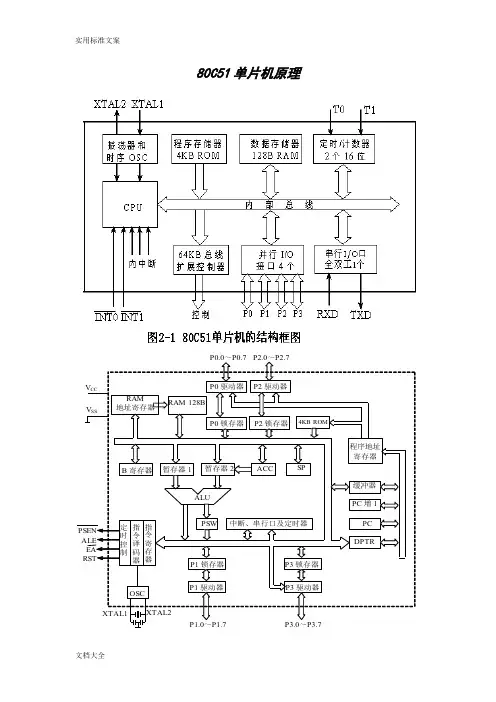

80C51单片机原理RAM地址寄存器 RAM 128B 程序地址寄存器P0驱动器 P2锁存器 P2驱动器P1锁存器 暂存器2 B 寄存器 4KB ROM暂存器1ACC SP P0锁存器 PC PC 增1 缓冲器 P3锁存器 OSC中断、串行口及定时器PSW ALU DPTRP1驱动器 P3驱动器XTAL1XTAL2 P0.0～P0.7 P2.0～P2.7 P3.0～P3.7 P1.0～P1.7 RST ALEV CCV SS定时控制 指令译码器 指令寄存器 PSEN EA表2-1 P3口各引脚与第二功能表PSW 的各位定义见表80C51 P0～P3接口功能简见大多数口线都有双重功能，介绍如下： 1、P0口具有双重功能：（1） 作为通用I/O ，外接I/O 设备。
（2） 作为地址/数据总线。
在有片外扩展存储器的系统 中，低8位地址和数据由P0口分时传送。
PSW 位地址 PS W.7PSW .6PSW .5 PSW .4 PSW .3 PSW .2 PSW .1 PSW .0 位标志CY ACF0RS1RS0OVF1P2、P1口是唯一的单功能口：作为输入/输出口，P1口的每一位都可作为输入/输出口。
3、P2口具有双重功能：（1）作为输入/输出口。
（2）作为高8位地址总线。
在有片外扩展存储器的系统中，高8位地址由P2口传送。
4、P3口具有双重功能：（1）作第一功能使用时，其功能为输入/输出口。
（2）作第二功能使用时，每一位功能定义如表2.1所示。
80C51单片机的4个I/O口都是8位双向口，这些口在结构和特性上是基本相同的，但又各具特点，以下将分别介绍之。
图2-9 P0口某位的结构图2-10 P1口某位的结构1D CPQQ MUX& T1T2锁存器地址/数据控制信号C V CC内部总线写锁存器读锁存器读引脚P0.X引脚12DCPQQ T锁存器V CC内部总线写锁存器读锁存器读引脚P1.X引脚12图2-11 P2口某位的结构图2-12 P3口某位的结构P0～P3口使用时应注意事项1、如果80C51单片机内部程序存贮器ROM 够用，不需要扩展外部存贮器和I/O接口，80C51的四个口均可作I/O 口使用。
单片机基础_80C51
5. 串行I/O口 目前高档 8 位单片机均设置了全双工串行 I/O 口，用以 实现与某些终端设备进行串行通信，或者和一些特殊功能 的器件相连接的能力，甚至用多个单片机相连构成多机系 统。随着应用的拓宽，有些型号的单片机内部还包含有二 个串行I/O口。 6. 定时器/计数器
3. 控制线：共4根。
· RST（VPD：备用电源引入端，当电源发生故障，电源降到下限值时， 备用电源经此端向内部 RAM提供电压，以保护内部RAM中的数据不 丢失）——复位输入信号，高电平有效。在振荡器工作时，在RST上 作用两个机器周期以上的高电平，将器件复位。 ·/EA（Vpp：编程电压,具体电压值视芯片而定）——片外程序存储 器访问允许信号，低电平有效。/EA=1，选择片内程序存储器(80C51 为4KB，80C52为8KB) ；/EA=0，则程序存储器全部在片外而不管片 内是否有程序存储器。 使用80C31时，必须接地，使用8751编程时，施加 21V的编程电 压。 · ALE（PROG：编程脉冲）——地址锁存允许信号，输出。 在访问片外存储器或 I/O 时，用于锁存低八位地址，以实现低八 位地址与数据的隔离。即使不访问外部存储器，ALE端仍以固定的频 率输出脉冲信号(此频率是振荡器频率的1/6)。在访问外部数据存储器 时，出现一个ALE脉冲。
在单片机中，常把寄存器（如工作寄存器、特殊功能 寄存器、堆栈等）在逻辑上划分在片内 RAM 空间中，所 以可将单片机内部 RAM 看成是寄存器堆，有利于提高运 行速度。
当内部 RAM 容量不够时，还可通过串行总线或并行 总线外扩数据存储器。
4. 并行I/O口
单片机往往提供了许多功能强、使用灵活的并行输入 /输出引脚，用于检测与控制。有些I/O引脚还具有多种功 能，比如可以作为数据总线的数据线、地址总线的地址线、 控制总线的控制线等。单片机 I/O 引脚的驱动能力也逐渐 增大，甚至可以直接驱动外扩的LED显示器。
单片机 第二章 80C51系列单片机内部结构与工作原理
2.2 80C51单片机内部基本结构及引脚功能
③检查单片机芯片的好坏，可用示波器查看ALE端
是否有脉冲信号输出。
④ALE端的负载能力为8个LS型TTL。 ：对EPROM型单片机，如对87C51BH编程时 的编程脉冲输入端。 ⑵、 (29脚)：程序存储允许输出端。片外程
序存储器的读选通信号，低电平有效。
2.2 80C51单片机内部基本结构及引脚功能
3、基本功能单元
功能： 满足单片机测控功能要求的基本计算机外 围电路，用来完善和扩大计算机的功能．
组成： 包括定时/计数器、中断系统、串行通信 接口等。 说明： (1)80C51有两个16位定时/计数器 (T0和T1)。 作用： 可以作为内部定时器或外部脉冲计数器使 用。作内部定时器时，是靠对时钟振荡器的12分频脉
2.1 2.2 2.3
2.4
2.5 2.6
2.7
2.8 2.9
80C51系列单片机简介 80C51单片机内部基本结构及引脚功能 80C51单片机CPU结构 80C51存储器结构 输入/输出（I/O）端口 单片机的工作过程 80C51的低功耗方式 本章小结 练习思考题
第二章
80C51系列单片机内部结构与工作原理
①CPU从外部ROM取指令时，在每个机器周期中两 次有效。但在访问片外RAM时，要少产生两次负脉冲信
2.2 80C51单片机内部基本结构及引脚功能
号。有效时，将外部ROM中的指令读到数据总线上。
②检查单片机系统上电后，CPU能否正常到 EPROM/ROM中读取指令码，可用示波器查看该端有无负 脉冲信号输出。 ③可驱动8个LS型TTL门电路。
⑶、 (31脚)：内部/外部ROM地址选择信号/ 固化编程电压输入端。 ：①为高电平，CPU访问ROM有两种情况： 当PC中的值小于0FFFH时，执行片内ROM指令; 当PC中的值超过0FFFH时，将自动转向执行片外 ROM指令。
单片机引脚说明按其引脚功能分为四部分叙述这条引脚的功能
单片机引脚说明-按其引脚功能分为四部分叙述这条引脚的功能————————————————————————————————作者: ————————————————————————————————日期:下面按其引脚功能分为四部分叙述这40条引脚的功能。
ﻫ１、主电源引脚ＶCC和VSＳVCＣ——(４０脚)接+５V电压；ﻫＶSS——(20脚)接地。
２、外接晶体引脚XＴAL1和XＴAL2ＸTAL1(19脚）接外部晶体的一个引脚。
在单片机内部，它是一个反相放大器的输入端,这个放大器构成了片内振荡器。
当采用外部振荡器时,对HＭOS单片机，此引脚应接地;对CHMOS单片机，此引脚作为驱动端。
ＸＴAL2（１8脚)接外晶体的另一端。
在单片机内部,接至上述振荡器的反相放大器的输出端。
采用外部振荡器时,对ＨMOS单片机,该引脚接外部振荡器的信号，即把外部振荡器的信号直接接到内部时钟发生器的输入端；对XHＭOS,此引脚应悬浮。
ﻫ3、控制或与其它电源复用引脚RSＴ／VPD、ＡLE/PROＧ、PSEN和EＡ/VＰP①RST/VPD（9脚）当振荡器运行时,在此脚上出现两个机器周期的高电平将使单片机复位。
推荐在此引脚与VSＳ引脚之间连接一个约8.２ｋ的下拉电阻，与VCC引脚之间连接一个约10μF的电容,以保证可靠地复位。
ﻫVCC掉电期间,此引脚可接上备用电源，以保证内部ＲAM的数据不丢失。
当VＣC主电源下掉到低于规定的电平,而ＶPD在其规定的电压范围(５±０.５V)内,ＶPD就向内部RAM提供备用电源。
②ALＥ/PROＧ（30脚)：当访问外部存贮器时,ALＥ（允许地址锁存)的输出用于锁存地址的低位字节。
即使不访问外部存储器，ＡLE端仍以不变的频率周期性地出现正脉冲信号,此频率为振荡器频率的１/6。
因此，它可用作对外输出的时钟，或用于定时目的。
然而要注意的是,每当访问外部数据存储器时，将跳过一个ALE脉冲。
ＡLE端可以驱动（吸收或输出电流)8个LＳ型的ＴＴＬ输入电路。
单片机80c51引脚
80C51单片机的引脚功能80C51单片机一般采用双列直插DIP封装，共40个引脚，图2-2a为引脚排列图。
图2-2b为逻辑符号图。
40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
图2-2 80C51引脚图1.电源(1)Vcc——芯片电源，接+５Ｖ；(2)Vss——接地端。
2.时钟XTAL1、XTAL2——晶体振荡电路反相输入端和输出端。
使用内部振荡电路时外接石英晶体。
3.控制线控制线共有4根，其中3根是复用线。
所谓复用线是指具有两种功能，正常使用时是一种功能，在某种条件下是另一种功能。
(1)ALE/PROG——地址锁存允许/片内EPROM编程脉冲。
①ALE功能：用来锁存P0口送出的低8位地址。
80C51在并行扩展外存储器（包括并行扩展I/O口）时，P0口用于分时传送低8位地址和数据信号，且均为二进制数。
那么如何区分是低8位地址还是8位数据信号呢？当ALE信号有效时，P0口传送的是低8位地址信号；ALE信号无效时，P0口传送的是8位数据信号。
在ALE信号的下降沿，锁定P0口传送的内容，即低8位地址信号。
需要指出的是，当CPU不执行访问外RAM指令（MOVX）时，ALE以时钟振荡频率1 / 6的固定频率输出，因此ALE信号也可作为外部芯片CLK时钟或其他需要。
但是，当CPU执行MOVX指令时，ALE将跳过一个ALE脉冲。
ALE端可驱动8个LSTTL门电路。
②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
(2)PSEN——外ROM读选通信号。
80C51读外ROM时，没个机器周期内PSEN两次有效输出。
PSEN可作为外ROM芯片输出允许OE的选通信号。
在读内ROM 或读外RAM时，PSEN无效。
PSEN可驱动8个LSTTL门电路。
(3) RST/Vpd——复位/备用电源。
①正常工作时，RST（Reset）端为复位信号输入端，只要在该引脚上连续保持两个机器周期以上高电平，80C51芯片即实现复位操作，复位后一切从头开始，CPU从0000H开始执行指令。
MCS-51单片机的组成
• • • • • •
3) 内部程序存储器（内部ROM） 8051 共有 4KB 掩膜 ROM ，用于存放程序、 原始数据或表格，因此，称之为程序存储器， 简称内部ROM。 4) 定时/计数器 8051 共有两个 16 位的定时 / 计数器，以实 现定时或计数功能，并以其定时或计数结果 对计算机进行控制。 5) 并行I/O口 MCS-51 共有 4 个 8 位的 I/O 口（ P0 、 P1 、 P2、P3），以实现数据的并行输入/输出。
87C52
8 KB
256 B
2×64 KB
3×16
4×8
1
6
2.2.1 51子系列和52子系列
•
• • • •
MCS-51系列又分为51和52两个子系列，并 以芯片型号的最末位数字作为标志。其中，51 子系列是基本型，而52子系列则属增强型。52 子系列功能增强的具体方面，从表 1-1 所列内 容中可以看出： (1) 片内ROM从4 KB增加到8 KB。 (2) 片内RAM从128 B增加到256 B。 (3) 定时/计数器从2个增加到3个。 (4) 中断源从5个增加到6个。
微型计算机系统
ห้องสมุดไป่ตู้
输 入 设 备
输 入 接 口 电 路
CPU 运 算 器 控 制 器
输 出 接 口 电 路
输 出 设 备
软 件 ＋ 系 统
存 储 器 硬件系统
图1-1 微型计算机硬件系统组成示意图
• 下面把组成计算机的5个基本部件作简单说明。 • 1) 运算器 • 运算器是计算机的运算部件，用于实现算术和逻辑 运算。计算机的数据运算和处理都在这里进行。 • 2) 控制器 • 控制器是计算机的指挥控制部件，它控制计算机各 部分自动、协调地工作。运算器和控制器是计算机的核 心部分，常把它们合在一起称之为中央处理器，简称 CPU。
C51单片机引脚图及引脚功能介绍
v1.0 可编辑可修改80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)
51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)AT89c51（含8051、80S51、8031、8751、8052等）可以说是最常用的51单片机了，下图介绍了AT89c51双列直插和smt两种封装的芯片引脚图资料.供大家查阅.管脚资料与普通的51单片机一样.部分引脚简要说明：1、 RESET：一般接2个元件：①接10K电阻到地，②接10μ电容到电源。
2、 -EA / VPP：一般情况下接高电平（这时使用MCU内部RAM/ROM）。
3、 ALE / PROG：一般情况下空着（这时使用MCU内部RAM/ROM）。
4、 -PSEN：一般情况下空着（当使用MCU内部RAM/ROM时）。
5、 P0内部没有上拉电阻。
所以必要时需要在每个引脚外接5.1K左右上拉电阻到电源。
6、 XTAL1是片内振荡器的反相放大器输入端，XTAL2则是输出端，使用外部振荡器时，外部振荡信号应直接加到XTAL1，而XTAL2悬空（特别声明：有些文章把XTAL1、XTAL2的功能正好说反了。
而我们这里的说法绝对是正确的）。
内部方式时，时钟发生器对振荡脉冲二分频，如晶振为12MHz，时钟频率就为6MHz。
晶振的频率可以在1MHz-24MHz内选择。
电容取20PF左右。
7、 VDD：电源+5V。
VSS：GND接地。
PDIP：PQFP/TQFP：PLCC：引脚功能说明：89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━━┓; P1.0 ┫1 ┗┛ 40┣ Vcc; P1.1 ┫2 39┣ P0.0; P1.2 ┫3 38┣ P0.1; P1.3 ┫4 37┣ P0.2; P1.4 ┫5 36┣ P0.3; P1.5 ┫6 35┣ P0.4; P1.6 ┫7 34┣ P0.5; P1.7 ┫8 33┣ P0.6; RST/Vpd ┫9 32┣ P0.7; RXD P3.0 ┫10 31┣ -EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣ -PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣ P2.7; T0 P3.4 ┫14 27┣ P2.6; T1 P3.5 ┫15 26┣ P2.5; -WR P3.6 ┫16 25┣ P2.4; -RD P3.7 ┫17 24┣ P2.3; X2 ┫18 23┣ P2.2; X1 ┫19 22┣ P2.1; GND ┫20 21┣ P2.0; ┗━━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。
C51单片机的结构各引脚使用方法
21:44
返回
单片机原理及接口技术
21:44
单片机原理及接口技术
三、控制信号引脚：
RST、ALE、PSEN和EA
ALE/PROG（30或33脚）： ALE：地址锁存允许信号端。正常工作时，该 引脚以振荡频率的1/6固定输出正脉冲。 CPU访问片外存储器时，该引脚输出信号作 为锁存低8位地址的控制信号。它的负载能 力为8个LS型TTL负载。
当I/O口作为输入时，应先向此口锁存器写入 全1， 此时该口引脚浮空，可作高阻抗输 入。
可编程I/O
可编程全双工 串行口 串行通信
并行口
一、组成
1、一个8位 的微处理器CPU。 2、片内数据存储器(RAM 256B）: 用以存放可以读/写的数据，如运算的中间结果、 最终结果以及欲显示的数据等。 3、片内4kB程序存储器Flash ROM（4KB）: 用以存放程序、一些原始数据和表格。
3、I/O接口
89C51有四个8位并行I/O接口P0～P3。 它们都是双向端口，每个端口各有8条I/O 线。
P0-P3口四个锁存器同RAM统一编址，可作 为SFR来寻址。
21:44
返回
单片机原理及接口技术
2.2 89C51单片机引脚及其功能
§2.2.1 89C51单片机引脚
§2.2.2 89C51单片机引脚功能
21:44
单片机原理及接口技术
二、时钟电路引脚：XTAL1和XTAL2
c51引脚图及功能中文资料
c51引脚图及功能中文资料89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。
89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
1．主要特性：·与MCS-51 兼容·4K字节可编程闪烁存储器寿命：1000写/擦循环数据保留时间：10年·全静态工作：0Hz-24Hz·三级程序存储器锁定·128*8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路2．管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL 门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
C51单片机引脚功能与特殊功能寄存器详解
C51单片机引脚功能与特殊功能寄存器详解单片机是一种集成电路，通过内部的处理器、存储器和各种输入输出接口，实现了复杂的计算和控制功能。
C51单片机是一种广泛应用于微控制器领域的经典产品，具有丰富的引脚功能和特殊功能寄存器。
本文将详细解析C51单片机引脚功能与特殊功能寄存器的特点和用途。
引脚功能C51单片机具有多个引脚，每个引脚都可以设置为不同的功能，如输入、输出、复用等。
通过合理配置引脚功能，可以满足不同的应用需求。
下面我们将介绍C51单片机常用的引脚功能。
1. 输入功能输入引脚常用于接收外部信号，如传感器的输出、按键信号等。
C51单片机的输入引脚通常具有高阻抗特性，可以对外部信号进行高阻抗电平的读取。
在程序中，可以通过相应的寄存器配置引脚为输入功能。
2. 输出功能输出引脚用于向外部设备发送信号，如控制LED灯的亮灭。
C51单片机的输出引脚可以设置为高电平或低电平，以控制外部设备的状态。
在程序中，可以通过相应的寄存器配置引脚为输出功能，并设置输出电平。
3. 复用功能C51单片机的引脚还支持复用功能。
复用功能允许多个引脚共用一个功能，提高引脚的利用效率。
通过配置相应的寄存器，可以将引脚设置为不同的复用功能，如串口通信、定时器输入等。
特殊功能寄存器特殊功能寄存器是一种特殊的内部寄存器，用于配置和控制C51单片机的各种功能。
它们通常位于特定的地址，通过读写这些地址，可以对单片机进行各种操作。
下面我们将介绍几个常用的特殊功能寄存器。
1. P0寄存器P0寄存器是一个8位的寄存器，对应C51单片机的8个I/O引脚。
通过读写P0寄存器，可以对引脚进行输入输出控制。
例如，将P0寄存器设置为输出模式，然后通过写入相应的值，即可控制引脚的电平。
2. P1寄存器P1寄存器也是一个8位的寄存器，对应C51单片机的另外8个I/O引脚。
它具有与P0寄存器类似的功能，但是默认配置为输入模式。
通过设置P1寄存器的相应位，可以将引脚设置为输出模式。
单片机原理及C51应用设计-理论篇-第5章
图5-3 P2口的1位结构图
5.4 P3口的工作原理
P3口是一个多功能口，它除了可以作为I/O口外，还具有第二功能。
图5-4 P3口的1位结构图
例5-1：利用8个拨动开关，把8位数据送到P2口，程序读 入，然后送到P1口显示，如图5-5所示。
【C程序】： #include<reg52.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int #define key p2 #define led p11) { led=key; }
return 0; }
第5章 片内并行I/O接口
51系列单片机有4组I/O端口：P0、P1、P2 和P3口，每组端口都是8位准双向口，共占 32根引脚。
5.1 P0口的工作原理
P0口是一个三态双向口，可作为地址/数据分 时复用口，也可作为通用I/O接口。
图5-1 P0口的1位结构图
5.1.1 P0口作为地址/数据总线 一是以P0口引脚输出地址或数据信息。 二是由P0口输入数据，此时输入的数据是从引脚通过输入缓 冲器2进入内部总线。 当P0口做地址/数据总线复用后，就不能再做通用I/O口使用了。 5.1.2 P0口做通用I/O口使用 当P0口做I/O端口使用时，CPU内部发出控制电平“0”信号 封锁与门，使输出上拉场效管T1截止，同时多路开关把输出 锁存器Q端与输出场效应管T2的栅极接通。
5.2 P1口的工作原理 P1端口是一个准双向口，结构最简单，用途也单一，仅作为 数据输入/输出端口使用。
图5-2 P1口的1位结构图
5.3 P2口的工作原理 P2口也是准双向口，有8条端口线，命名为P2.7～P2.0， 它具有通用I/O接口或高8位地址总线输出两种功能，所以 其输出驱动结构多了一个数字多路开关MUX和反相器。
C51最小系统的电路原理
C51单片机最小系统的电路原理与制作——吴越1 C51单片机最小系统电路图及电路原理单片机最小系统，是指用最少的元件组成并可工作的单片机系统，相关的资料网上或书店都很多。
图1为一个常见的单片机最小系统电路图。
C51最小系统电路由复位电路、时钟电路组成。
另外还需要DC+5V的电源最小系统才能工作。
（1）复位电路：复位电路在单片机系统中很关键，当程序运行不正常或死机时，就需要进行复位，一般有两种复位方式。
①上电复位：由电容C3和电阻R1串联组成，系统一通电，RST脚（9脚）为高电平,这个高电平持续的时间由电路的RC值来决定。
典型的C51单片机当RST脚的高电平持续两个机器周期以上就将复位，适当组合RC的取值就可以保证可靠的复位。
一般C3取10μF、R1取10K。
也有不同取值的，原则是RC组合要在RST脚上产生2个机器周期以上的高电平。
②手动复位：由电阻R2和开关S组成，R2取值没有严格的要求，一般能把复位脚的电压下拉至0.5V以下即可，可以把R2理解为缓冲电阻或与C3、R1组成防抖动电路，也有不用R2的。
单片机通电启动后，电容C3两端的电压持续充电约为5V，此时电阻R1两端的电压接近于0V，RST脚为低电平，系统进入正常工作状态。
当按下开关S时，开关导通，电容被短路，电容释放之存储的电量。
电容两端的电压从5V降到约等于0V，电阻R1两端的电压上升到约等于5V，RST脚为高电平，系统进入复位状态。
（2）时钟电路：时钟电路由晶振CY和C1、C2组成，一般晶振的取值1.2MHz～24MHz。
典型的晶振取11.0592MHz或12MHz，11.0592MHz适用于串口通讯，12MHz适用于定时控制，C1、C2一般取15pF～50pF。
如果要自己设计单片机系统的PCB板，注意，C1、C2要紧靠晶振CY，并且晶振CY和C1、C2要紧靠C51芯片，以保证振荡器可靠的工作。
系统通电后可以检测一下晶振是否起振。
若起振，可以用示波器观察到XTAL2会输出很漂亮的正弦波波型，也可以用万用表测量（用直流档）XTAL2和地之间的电压，可以看到有2V左右的电压（有效电压值）。
