臭氧添添加及
臭氧工艺简单介绍
臭氧工艺简单介绍针对臭氧的用途分类介绍臭氧的应用工艺。
空间杀菌空间杀菌是臭氧最简单的一种应用。
大体以下两种：1、家庭式灭菌，灭菌容积小，一般采用开放式臭氧投加杀菌，即利用臭氧发生器的臭氧出气压力，自然扩散在空间中。
2、车间杀菌，包含食品加工车间、药厂生产车间、冷库、工人换衣间、大型实验室等。
这些空间容积相对较大，并且对臭氧投加浓度都有不同的要求，投加的方式主要有两种：中央空调投加和管路布气投加。
中央空调式投加的具体方法是：将臭氧通过管路直接投加到中央空调管道中，通过空调的送风系统将臭氧散布到各个房间，从而达到良好的杀菌消毒效果。
中央空调式投加应注意问题：A．中央空调式投加分为内置式和外置式投加两种。
内置式投加是将臭氧发生器放置在中央空调内部，这种方式安装、维护都不方便，并且臭氧发生器体积需求非常小，正常情况下根本达不到对臭氧量的需求，我公司不建议采用这种方式。
我公司一般采用空调外置式臭氧投加，安装、维护都方便。
B．空间灭菌容积不是很大并且对臭氧气量要求不大的情况下，我们选择采用三康富氧一体机，因为此种方式的臭氧投加对臭氧自身的压力要求低，臭氧扩散动力来自中央空调的送风动力。
但是对于一些特殊的大容积车间，对臭氧气量需求较大的车间，则也需要采用外置压缩机的干燥空气源臭氧发生器，具体情况要具体做出选择。
管路布气方式是在车间铺设管道，在管道中钻气孔，让臭氧气体沿管道轨道从气孔散步在车间内。
管路布气方式投加臭氧应注意问题：A．管道布气的臭氧发生器选择也分为两种：富氧一体机和压缩机外置的富氧源或空气源臭氧发生器。
对于车间容积小，车间内管道铺设长度较小的情况下，一般30米以内，可以采用我公司富氧一体机，选择的依据就是富氧一体机本身自带的压缩机压力足以使臭氧气体扩散到所铺设管道的各个扩散点；若管道较长，则需要外置压缩机来提高臭氧出气端的压力。
B．管道布气投加方式，管道的铺设要考虑到臭氧比重比空气大的性质，将臭氧扩散管道铺设在车间顶端，以便于臭氧向下扩散；管道也需要采用耐臭氧腐蚀的U-PVC材质管道或不锈钢管道。

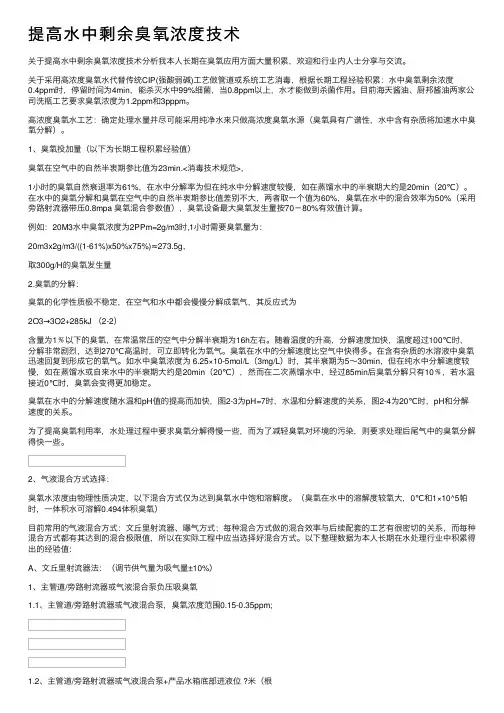

提高水中剩余臭氧浓度技术
提⾼⽔中剩余臭氧浓度技术关于提⾼⽔中剩余臭氧浓度技术分析我本⼈长期在臭氧应⽤⽅⾯⼤量积累，欢迎和⾏业内⼈⼠分享与交流。
关于采⽤⾼浓度臭氧⽔代替传统CIP(强酸弱碱)⼯艺做管道或系统⼯艺消毒，根据长期⼯程经验积累：⽔中臭氧剩余浓度0.4ppm时，停留时间为4min，能杀灭⽔中99%细菌，当0.8ppm以上，⽔才能做到杀菌作⽤。
⽬前海天酱油、厨邦酱油两家公司洗瓶⼯艺要求臭氧浓度为1.2ppm和3pppm。
⾼浓度臭氧⽔⼯艺：确定处理⽔量并尽可能采⽤纯净⽔来只做⾼浓度臭氧⽔源（臭氧具有⼴谱性，⽔中含有杂质将加速⽔中臭氧分解）。
1、臭氧投加量（以下为长期⼯程积累经验值）臭氧在空⽓中的⾃然半衷期参⽐值为23min.<消毒技术规范>，1⼩时的臭氧⾃然衰退率为61%，在⽔中分解率为但在纯⽔中分解速度较慢，如在蒸馏⽔中的半衰期⼤约是20min（20℃）。
在⽔中的臭氧分解和臭氧在空⽓中的⾃然半衷期参⽐值差别不⼤，两者取⼀个值为60%，臭氧在⽔中的混合效率为50%（采⽤旁路射流器带压0.8mpa 臭氧混合参数值），臭氧设备最⼤臭氧发⽣量按70－80%有效值计算。
例如：20M3⽔中臭氧浓度为2PPm=2g/m3时,1⼩时需要臭氧量为：20m3x2g/m3/((1-61%)x50%x75%)≈273.5g，取300g/H的臭氧发⽣量2.臭氧的分解：臭氧的化学性质极不稳定，在空⽓和⽔中都会慢慢分解成氧⽓，其反应式为2O3→3O2+285kJ （2-2）含量为1﹪以下的臭氧，在常温常压的空⽓中分解半衰期为16h左右。
随着温度的升⾼，分解速度加快，温度超过100℃时，分解⾮常剧烈，达到270℃⾼温时，可⽴即转化为氧⽓。
臭氧在⽔中的分解速度⽐空⽓中快得多。
在含有杂质的⽔溶液中臭氧迅速回复到形成它的氧⽓。
如⽔中臭氧浓度为 6.25×10-5mol/L（3mg/L）时，其半衰期为5～30min，但在纯⽔中分解速度较慢，如在蒸馏⽔或⾃来⽔中的半衰期⼤约是20min（20℃），然⽽在⼆次蒸馏⽔中，经过85min后臭氧分解只有10﹪，若⽔温接近0℃时，臭氧会变得更加稳定。
射流器添加臭氧的工艺方法
臭氧混合之射流器的传说混合有很多方式: 曝气、微纳米曝气、气液混合泵、臭氧反应塔, 然而性价比最高的就是利用文丘里射流器。
水流穿肠过, 臭氧吸进来。
高速气液混合流会让臭氧变成小而多的气泡, 大大提高混合效率。
虽然比气液混合泵效率低一些,但是费用低,不怕杂质,皮实耐用。
实在是臭氧混合界的AK47.北京同林专家就带大家了解一下射流器在臭氧中的应用.射流器的发现和发展:射流器全称是文丘里射流器, 也叫水射器。
是利用文丘里原理制作而成。
那么什么是文丘里呢？文丘里是意大利物理学家。
他发现了文丘里效应,也称文氏效应。
这该效应表现在受限流动在通过缩小的过流断面时, 流体出现流速增大的现象, 其流速与过流断面成反比。
而由伯努利定律知流速的增大伴随流体压力的降低, 即常见的文丘里现象。
这种效应是指在高速流动的流体附近会产生低压, 从而产生吸附作用。
利用这种效应可以制作出文氏管, 也就是射流器的诞生。
自从射流发明以来,发展了多种射流器, 其中有: 单级单喷嘴射流器（最常用)、West射流器、Paulson射流器、Willson射流器、Bayer射流器、德式射流器、多喷射流器、双极单喷射流器、美式两级射流器等多个种类。
在这里重点介绍单级单喷嘴射流器。
射流器吸臭氧的原理：在臭氧的射流器应用中, 大部分的应用是用于臭氧和水的混合, 也有用在臭氧和空气的混合。
文丘里射流器的吸气现象, 生活中也有。
就是在火车通过时, 人站在旁边会有吸入感觉。
北京同林蓝氧小编儿时也做过此原理的射流器。
不是水吸气, 也不是气吸气,而是气吸水：使用气筒产生高速气流, 把瓶中的水用负压吸出, 产生的现象就是：晴天里的一道道彩虹.当带压液体或者气体在文丘里射流器里面流动, 在管道的最窄处,动态压力(速度头）达到最大值, 静态压力(静息压力）达到最小值。
液体（气体)的速度因为通流横截面面积减小而上升。
整个涌流都要在同一时间内经历管道缩小过程, 因而压力也在同一时间减小.进而产生压力差和真空效应,这个压力差给流体提供吸力, 把臭氧吸入.压差越大, 流速越快, 产生的负压越大, 吸力越强。
臭氧消毒浓度应用标准
臭氧消毒浓度应用标准空间、器具、容具消毒、保鲜、除臭净化空气中使用臭氧参考浓度３摘自：化学工业出版社,2003.3《臭氧技术及应用》臭氧运用---水处理目前在世界范围内，纯净水、天然水（山泉水、矿泉水、地下水等经过过滤等工序制成），已普遍采用臭氧消毒。
在自来水二、臭氧空间消毒标准及规范1 食品车间食品加工车间臭氧浓度要求相对较低，一般达到2.5ppm即可。
对于不同的食品储存间要根据所储存的物质不同设计不同的臭氧浓度。
臭氧投加方式一般采用布管式，对于小车间可采用开放式。
2 制药厂2.1 计算方法根据《消毒技术规范》及实际应用经验，三十万净化级取C = 2.5ppm = 5mg/m3；十万净化级级取C = 5ppm = 10mg/ m3；万净化级取C = 15ppm = 30mg/ m3；百级取C = 20ppm = 40mg/ m3 。
计算方法：利用 HVAC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实际体积由三部分组成V = V1 + V2 + V3，V1洁净区空间体积，V2空气净化系统体积，V3循环时空气损失体积，实际计算过程中V3等于循环系统总风量的1.2%。
（1）W = C×v/d w：实际选用臭氧发生器的产量，单位为g/h。
c：单位体积臭氧投加量。
V：实际臭氧消毒体积。
d：臭氧衰退系数0.42。
（2）若设计臭氧浓度按空间浮游菌为5ppm，消毒体积10000m3,送风流量100000m3/hV1=10000 m3V2 = 忽略不计V3 = 100000×1.2% = 1200实际臭氧消毒体积V = V1 + V2 + V3 =11200m3臭氧投加量W = C×V/d = 5×2×11200/0.4208 = 266.159g/h推荐选择臭氧发生器的产量为280g/h.2.2 内置式示意图主机一般安装在中效过滤器后段或高效过滤器前段参考资料1、卫生部《消毒技术规范》，1991;122、技术监督局，卫生部，《消毒与灭菌效果的评价方法和标准》GB15981-19953、国家医药管理局推行GMP、GSP委员会《药品生产验证指南》.1994;44、化学工业出版社,2003.3《臭氧技术及应用》5、李汉忠.《洁净消毒剂—臭氧》.1996;66、解放军第二军医大薛广波.《实用消毒学》人民出版社1996;648-4727、南京军区后勤部军事医学研究所史江等《消毒与灭菌》1989(3):1438、白希尧等《臭氧及其应用研究》9、HACCP中国——《HACCP实用指南》、《食品生产企业HACCP体系实施指南》、《食品生产企业HACCP体系咨询与审核》。

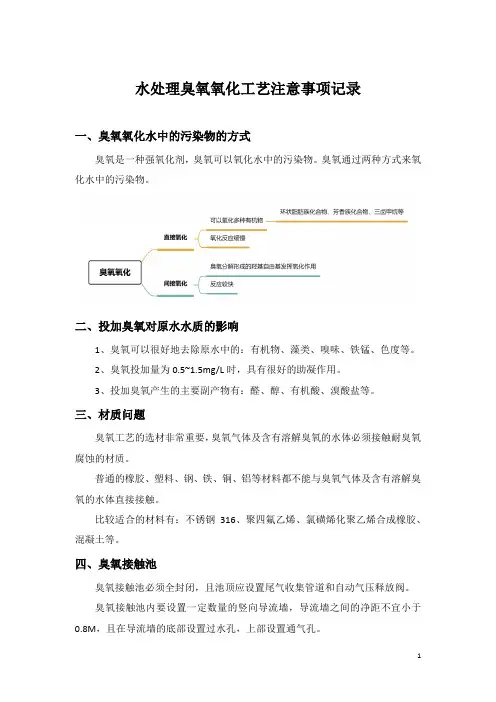

水处理臭氧氧化工艺注意事项记录
水处理臭氧氧化工艺注意事项记录
一、臭氧氧化水中的污染物的方式
臭氧是一种强氧化剂，臭氧可以氧化水中的污染物。
臭氧通过两种方式来氧化水中的污染物。
二、投加臭氧对原水水质的影响
1、臭氧可以很好地去除原水中的：有机物、藻类、嗅味、铁锰、色度等。
2、臭氧投加量为0.5~1.5mg/L时，具有很好的助凝作用。
3、投加臭氧产生的主要副产物有：醛、醇、有机酸、溴酸盐等。
三、材质问题
臭氧工艺的选材非常重要，臭氧气体及含有溶解臭氧的水体必须接触耐臭氧腐蚀的材质。
普通的橡胶、塑料、钢、铁、铜、铝等材料都不能与臭氧气体及含有溶解臭氧的水体直接接触。
比较适合的材料有：不锈钢316、聚四氟乙烯、氯磺烯化聚乙烯合成橡胶、混凝土等。
四、臭氧接触池
臭氧接触池必须全封闭，且池顶应设置尾气收集管道和自动气压释放阀。
臭氧接触池内要设置一定数量的竖向导流墙，导流墙之间的净距不宜小于0.8M，且在导流墙的底部设置过水孔，上部设置通气孔。
臭氧接触池的水深一般为6m，水面到池内顶的距离宜0.5~0.7m。
臭氧接触池的出水要设置成薄壁堰跌水形式，可以将水中过饱和溶解的气体排出。
跌水高度不宜大于0.6m。
臭氧接触池的出水端要设置剩余臭氧监测仪。
当进水中的SS≥10mg/L时，不宜使用微孔曝气盘。
记录时间：2024年1月12日
部门：技术部。
臭氧-生物活性炭组合工艺中最佳臭氧投加剂量的确定
臭氧-生物活性炭组合工艺中最佳臭氧投加剂量的确定
臭氧-生物活性炭组合工艺中最佳臭氧投加剂量的确定
摘要：在水处理过程中投加臭氧,可提高饮用水的.可生物降解性.臭氧氧化后继的生物过滤,可以减少水中可生物降解有机物数量,提高饮用水的生物稳定性.试验表明,臭氧投加量2～8mg/L可使AOC-P17,AOC-NOX和BDOC分别增加20.9%～85.5%,42.1%～158.2%和21.4%～84.4%.臭氧投加量为3mg/L时,AOC和BDOC增加得最多,即3mg/L的臭氧投量为最佳投加剂量.生物活性炭滤柱(BAC)出水AOC浓度(乙酸碳)均低于50μg/L,在35.9～46.6μg/L之间,属于生物稳定性水质. 作者：孔令宇张晓健王占生KONG Ling-yu ZHANG Xiao-jian WANG Zhan-sheng 作者单位：清华大学环境科学与工程系,北京,100084 期刊：环境科学ISTICPKU Journal：CHINESE JOURNAL OF ENVIRONMENTAL SCIENCE 年，卷(期)： 2006, 27(7) 分类号：X520.5 R123 关键词：臭氧-生物活性炭臭氧化臭氧投加量生物稳定性可生物同化有机碳可生物降解溶解性有机碳。
车间消毒臭氧投加量及验证车间灭菌效果方法
车间消毒臭氧投加量及验证车间灭菌效果方法内容简介：臭氧的总用量计算公式为： W=NV （1~S），式中， W-臭氧总用量（mg/m3）；S-臭氧衰减率 S=40%；V-总体积（m3）；N-洁净区域消毒需要保持的臭氧浓度（mg/m3）。
其中 V=V1+V2+V3，V1-洁净区域总体积；V2-空调风道体积；V3-补充新风量造成臭氧损失的有效体积（V3=总风量×20%常规新风更换率×10% （保持洁净区域的正压补充新风量）×60%=总风量×1.2%）洁净车间空气消毒用臭氧发生器、臭氧消毒机如何选用计算？利用臭氧消毒需要至少达到多少的臭氧浓度，发生浓度低于多少臭氧浓度，是达不到灭菌消毒效果的。
而浓度过高会造成运行成本增加。
所以应计算选用合适范围的臭氧发生浓度的臭氧发生装置。
根据国家最新的《消毒技术规范》和实践应用数据，在 GMP 制药车间的洁净区，洁净级别三十万级消毒需要保持臭氧浓度 N=10mg/m3，十万级取 N=20mg/m3，万级取 N=50mg/m3，百级取 N=100mg/m3。
在灭菌时检测室内臭氧浓度应该如下：30 万级 5ppm~10ppm10 万级 10ppm~20ppm万级 20ppm~30ppm臭氧的总用量计算公式为：W=NV（1~S），式中，W-臭氧总用量（mg/m3）；S-臭氧衰减率 S=40%；V- 总体积（m3）；N- 洁净区域消毒需要保持的臭氧浓度（mg/m3）。
其中V=V1+V2+V3，V1-洁净区域总体积；V2-空调风道体积；V3-补充新风量造成臭氧损失的有效体积（V3=总风量×20%常规新风更换率×10%（保持洁净区域的正压补充新风量）×60%=总风量×1.2%）臭氧浓度与空气消毒杀菌效果。
K 为臭氧实际浓度 C 与作用时间 T 的乘积即 K＝C×T，而臭氧实际浓度 C 为达到杀菌阀值浓度 Cmin 时，即使延长时间，在实际运行中，恐怕也是没有杀菌效果的。
OZONIA臭氧技术介绍
36
多段式放电管设计
多段式自对中设计 ==> 放电间隙更小 ==> 冷却效果更好 ==> 放电电压更低 ==> 发生效率高 ==> 电耗更低
多段式自对中设计
2010年5月17日
得利满技术有限公司
37
单独保险丝设计－提高安全性
单独保险丝，最大限度确保连续运行 避免因某一根放电管故障导致整个系统 停机而影响生产
水流速率
得利满技术有限公司
31
尾气破坏器－加热型
尾气 20 °C
热分解器 270 °C
热交换器 80 °C
加热器
Half-Life [s]
350 °C
350 °C
1 day 1 hour 103 p = 1bar 1
0.07 s 10-3
排放气 10-6 100
500
900
Temperature [°C]
工业
2010年5月17日
市政
• 饮用水 • 废水 • 回用水
• 制药 • 个人用品 • 化学
• 石油石化 • 电子 • 食品饮料
得利满技术有限公司
• 瓶装水 • 水产 • 印染
• 纸浆&造纸
28
臭氧投加系统
辐流曝气器
臭氧
尾气
微孔曝气头
臭氧
尾气
常用于前臭氧
常用于后臭氧
2010年5月17日
得利满技术有限公司
2010年5月17日
得利满技术有限公司
14
臭氧 vs 氯气
Ammo氨ni氮a nitrogen Iron an铁d 、ma锰nganese
V病iru毒s
Ozone Chlorine Bacte细ri菌a
臭氧消毒标准
臭氧消毒的浓度要求—空间、器具、容具消毒、保鲜、除臭净化空气中使用臭氧参考浓度臭氧运用—空间、器具、容具消毒、保鲜、除臭净化空气中使用臭氧参考浓度（1ppm=2.0mg／m３）1. 我国卫生部1979年制定的《工业卫生标准》中规定，臭氧的安全标准为0.15ppm。
2. 美国标准规定，人员可在0.1ppm浓度下工作8小时。
（一般森林地区臭氧浓度即可达到0.1ppm）3. 国际臭氧协会规定，应用臭氧的专业室内，在0.1ppm浓度下，允许工作10小时。
4. 引起人员一定反应的浓度为0.5-1ppm，允许接触的时间是1.5小时，时间长了会感到口干等不适。
5.浓度在1-4ppm会引起人员咳嗽，允许接触时间为1小时。
6.浓度在4-10ppm会引起强烈咳嗽，允许接触时间为20分钟。
7.臭氧的半衰期为20-50分钟，且最终的分解物为氧气，所以对食品不会有残留污染。
8.实践证明，应用臭氧消毒防霉多年，没有发现设备、装置材料受损的情况。
臭氧运用---水处理目前在世界范围内，纯净水、天然水（山泉水、矿泉水、地下水等经过过滤等工序制成），已普遍采用臭氧消毒。
在自来水臭氧净化应用时，国际常规标准为0.4mg/L的容解度保持4分钟，即CT值为1.6。
下表为参考值。
类别指标分质供水纯净水天然水自来水游泳池0.1-0.3mg/L 0.2-0.4mg/L 0.4-0.6mg/L 0.4mg/L 0.2mg/L臭氧添加量1-2g/T 2-3g/T 3-5g/T 3-5g/T 1-2g/T参考资料1、卫生部《消毒技术规范》，1991;122、技术监督局，卫生部，《消毒与灭菌效果的评价方法和标准》GB15981-19953、国家医药管理局推行GMP、GSP委员会《药品生产验证指南》.1994;44、化学工业出版社,2003.3《臭氧技术及应用》5、李汉忠.《洁净消毒剂—臭氧》.1996;66、解放军第二军医大薛广波.《实用消毒学》人民出版社1996;648-4727、南京军区后勤部军事医学研究所史江等《消毒与灭菌》1989(3):1438、白希尧等《臭氧及其应用研究》9、HACCP中国——《HACCP实用指南》、《食品生产企业HACCP体系实施指南》、《食品生产企业HACCP体系咨询与审核》。
【最全】臭氧投加方法
【最全】臭氧投加方法新版GMP 标准对制药行业消毒灭菌提出了更高的要求。
而臭氧作为消毒灭菌的新生力量，已被越来越多的制药企业推崇使用，现在几乎所有的制药企业都有臭氧设备，而且臭氧在制药行业的应用范围也越来越广，臭氧灭菌给制药企业进行GMP 验证和接受国家GMP 认证提供了强有力的技术支持。
在医药生产工艺中，对于无菌生产洁净区域环境的微生物进行有效的控制，需要选择适宜的消毒灭菌剂，杀灭洁净环境内空气中和浮在机械设备、模具、容器、建筑物表面上的细菌，以保持“ 无菌药品” 生产所必须的相应洁净度环境(无菌室)。
我们先了解臭氧发生器在 HVAC 系统中的安装方法：一、安装方法a.利用HVAC 系统中净化风机产生的压力风源，扩散至所控制的整个洁净区域，此安装方法对新建、改建厂房均适用。
b.对没有HVAC 系统的房间,可以把臭氧直接通到房间内，利用内循环，把臭氧扩散至整个房间，同样可以达到消毒灭菌目的。
c.臭氧设备选择方法利用HVAC 系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积,实行体积由三部分组成V=V1+V2+V3：V1 ：洁净区空间体积；V2 ：空气净化系统体积；V3 ：循环时空气损失体积；实际计算过程中 V3 等于循环系统总风量的1.1% 。
根据《消毒技术规范》的标准确定臭氧灭菌的投加量( g/h )，对于空气浮游菌，臭氧灭菌浓度为4-8mg/m3，对物体表面沉降菌落，投加量为 20-30mg/m3。
w=c*v/s w实际选用臭氧发生器的产量，单位为 g/h；c：单位体积投加量；v ：实际臭氧消毒体积；s ：臭氧衰退系数0.4208。
如工厂为空气灭菌，洁净室所需臭氧浓度定为c=5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括物体表面的消毒，所以，我们的设计浓度 c 为 10ppm 。
工程技术叁数:消毒面积 S=36*48=1728m2 ；标高 H=2.6 m ；送风量为 100000m3/h ；根据工厂提供的工程参数V1=S*H=1728*2.6=4492.8m3V2 忽略不计；V3=100000*1.1%=1100m3实际臭氧消毒体积：V=V1+V2+V3=4492.8+1100=5593m3所需臭氧投加量 W=C*V/S =10*2*5593/0.4208=266g/h。
臭氧投加量标准
臭氧投加量标准,臭氧投加量计算随着臭氧知识的普及，越来越多的人对臭氧消毒有了极大的兴趣，但是在使用之前往往存在有很多的疑虑，臭氧是否真能那么神？要用多少臭氧才适用每个人不同的需求？其实对于臭氧应用的投加量，国家卫生部有制定了标准：比较清洁的水，臭氧投加量为0.5～1.5g/m3；污染严重的饮用水，臭氧投加用量为3～6g/m3；对于各类污水处理，臭氧浓度为30～250g/m3。
臭氧可杀灭或破坏其中所有微生物及其霉菌，并可除去和降解有害物质从而改善饮用水品质，有效避免了用氯杀菌消毒而生成有机氯化物等致癌物质。
关于臭氧通常应用领域中的投加量，以下我们列出了参考：臭氧的投加量（1ppm=1.96mg/m3）百度知道：设计手册上看到是每去除1mg/L的COD消耗4mg/L的臭氧，但这两个时浓度单位啊，不太懂，谁知道去除COD的臭氧投加量怎么算？就按手册说的，把进出水COD的差值乘以4，再乘以污水水量，看着把单位换成臭氧的计量单位（质量或体积）就可以了就按手册说的，把进出水COD的差值乘以4，再乘以污水水量，看着把单位换成臭氧的计量单位（质量或体积）就可以了本人也是做污水处理工程的，对废水中氮的去除不是单纯的氧化了就叫去除了。
只有当废水中的氮元素变为氮气溢出时才叫去除了。
而是氨变为氮气是被氧化了了，硝态氮变为氮气却是被还原了。
臭氧-强氧化剂，氨-还原剂。
NH3+O3-->Nox+H2O氨气与臭氧反应,生成氮氧化物和水NH3+O3-->N2+H2O这是一般状况其他的就会在上面的那个x上有变化啦对氨态氮的去除控制臭氧的量可以去除氨态氮，量控制好，可以直接将氨态氮转换为氮气，过量，氨态氮转换为硝态或亚硝态氮。
不过怎么说，氨氮是可以去除了。
对硝态氮的去除同样，臭氧的强氧化性可以继续将亚硝态氮氧化为硝态氮，对亚硝态氮来说也是去除了。
所以单从你问题的角度，臭氧是可以去除氨和亚硝态氮的，关键在量的控制。
但是从污水中脱氮的专业角度，臭氧不一定去除了水中的氮，因为臭氧量的控制不对时，你只是把氮转换了一个形式存在水中而已，并没把氮去除去水中。
射流器添加臭氧的工艺方法
臭氧混合之射流器的传说混合有很多方式：曝气、微纳米曝气、气液混合泵、臭氧反应塔，然而性价比最高的就是利用文丘里射流器。
水流穿肠过，臭氧吸进来。
高速气液混合流会让臭氧变成小而多的气泡，大大提高混合效率。
虽然比气液混合泵效率低一些，但是费用低，不怕杂质，皮实耐用。
实在是臭氧混合界的AK47。
北京同林专家就带大家了解一下射流器在臭氧中的应用。
射流器的发现和发展：射流器全称是文丘里射流器，也叫水射器。
是利用文丘里原理制作而成。
那么什么是文丘里呢？文丘里是意大利物理学家。
他发现了文丘里效应，也称文氏效应。
这该效应表现在受限流动在通过缩小的过流断面时，流体出现流速增大的现象，其流速与过流断面成反比。
而由伯努利定律知流速的增大伴随流体压力的降低，即常见的文丘里现象。
这种效应是指在高速流动的流体附近会产生低压，从而产生吸附作用。
利用这种效应可以制作出文氏管，也就是射流器的诞生。
自从射流发明以来，发展了多种射流器，其中有：单级单喷嘴射流器（最常用）、West射流器、Paulson射流器、Willson射流器、Bayer射流器、德式射流器、多喷射流器、双极单喷射流器、美式两级射流器等多个种类。
在这里重点介绍单级单喷嘴射流器。
射流器吸臭氧的原理：在臭氧的射流器应用中，大部分的应用是用于臭氧和水的混合，也有用在臭氧和空气的混合。
文丘里射流器的吸气现象，生活中也有。
就是在火车通过时，人站在旁边会有吸入感觉。
北京同林蓝氧小编儿时也做过此原理的射流器。
不是水吸气，也不是气吸气，而是气吸水：使用气筒产生高速气流，把瓶中的水用负压吸出，产生的现象就是：晴天里的一道道彩虹。
当带压液体或者气体在文丘里射流器里面流动，在管道的最窄处，动态压力(速度头)达到最大值，静态压力(静息压力)达到最小值.液体（气体）的速度因为通流横截面面积减小而上升。
整个涌流都要在同一时间内经历管道缩小过程，因而压力也在同一时间减小。
进而产生压力差和真空效应，这个压力差给流体提供吸力，把臭氧吸入。
(完整版)臭氧不同环境运用时参考浓度表
臭氧不同环境运用时参考浓度表用途种类浓度ppm 每m３每小时臭氧量mg/h使用方法消毒医用器具20 50-100 20ppm消毒时间60min（国标YY0215.2-95）冷库6-10 15-25 根据库容和污染程度连续开机，主要杀灭霉菌食品车间 1.0-1.5 2.5-3.5 每天班后开机送O3气体病房、手术室10-2025-50 需要消毒时开机，按标准检查细菌总数工作服消毒10-20 25-50 相对湿度90%左右，衣服用衣架挂起防毒保鲜一般场所1-2 2.5-5 定期开机鸡蛋2-2.5 5-5.5间断供给O3气体，每天开机２－３次香蕉 2.5-3.5 5.5-8苹果 2.0 5叶绿素少的蔬菜 1.5-1 3.5-2.5鱼、干酪0.5-1 1.5-2.5除臭净化停尸房 3 7 有臭味即开机除臭鱼类加工厂 3 7污染气体进入处理管道，在管道内投入O3气体氧化除臭。
如车间内异味严重，应在车间进风口投加O3气体，以嗅不到O3气体为宜。
屠宰车间2-3 5-7脂肪酸类工厂10 25橡胶厂3-10 7-25垃圾废物处理10 25污水处理厂1-2 2.5-5摘自：化学工业出版社,2003.3《臭氧技术及应用》其它说明：1、空气中使用臭氧参考浓度（1ppm=2.14mg／m３）2、消毒时考虑灭空气中的微生物时，一般浓度不小于5ppm，物体表面微生物时，不小10ppm，一般为1小时达到灭菌浓度，再保持1-1.5小时即可。
如果做验证，还应注意结束后通风时间，即衰减时间，保证人能够进入。
使用臭氧时应该注意的几点如下表1. 我国卫生部1979年制定的《工业卫生标准》中规定，臭氧的安全标准为0.15ppm。
2. 美国标准规定，人员可在0.1ppm浓度下工作8小时。
（一般森林地区臭氧浓度即可达到0.1ppm）3. 国际臭氧协会规定，应用臭氧的专业室内，在0.1ppm浓度下，允许工作10小时。
4. 引起人员一定反应的浓度为0.5-1ppm，允许接触的时间是 1.5小时，时间长了会感到口干等不适。
臭氧添加管理制度
臭氧添加管理制度第一章总则第一条为了加强对臭氧添加的管理，保障环境空气质量，维护公众健康，根据《中华人民共和国环境保护法》和相关法律法规，制定本制度。
第二条本制度适用于所有生产、销售、使用臭氧添加设备的单位和个人，并对臭氧添加过程中的监管、管理和责任做出规定。
第三条地方环保部门负责制定并实施本制度，对相关单位和个人进行监督和检查，确保制度得以有效执行。
第四条本制度所称臭氧添加，是指在环境中使用臭氧发生器产生臭氧气体，将其添加到环境中去除异味、净化空气等环境保护相关活动。
第二章管理要求第五条生产、销售、使用臭氧添加设备的单位和个人应当依法取得相应的经营许可证和从业资格证，并按照环境保护部门的相关规定从事相应活动。
第六条生产、销售臭氧添加设备的单位应当按照国家相关标准进行生产，并对产品进行质量检验和合格认证，确保产品符合环保要求。
第七条使用臭氧添加设备的单位和个人应当严格遵守使用说明，确保操作规范，避免不必要的事故发生。
第八条管理部门应当建立健全臭氧添加设备的登记制度，并对设备进行定期检查和维护，确保设备运行正常，不对环境和人体造成损害。
第九条管理部门应当对臭氧添加设备的使用情况进行监测和评估，发现问题及时处理，并对违法违规行为进行处罚。
第三章监管措施第十条管理部门应当加强对臭氧添加设备生产、销售、使用的监督和管理，对未取得许可证或证书的单位和个人进行责任追究。
第十一条对于违反法律法规的生产、销售、使用臭氧添加设备的单位和个人，管理部门应当依法进行处罚，包括责令停产停业、罚款，并可能吊销相关许可证和资格证。
第十二条对于生产、销售不合格产品或者使用不合格设备的单位和个人，管理部门应当要求其立即停止相关活动，并对产品和设备进行封存或者销毁处理。
第十三条对于环境污染和公众健康造成损害的严重违法行为，管理部门应当依法移交公安机关并提起刑事案件。
第四章法律责任第十四条对于违法违规的行为，相关单位和个人将受到相应的法律责任追究，包括经济处罚、行政处罚和刑事处罚。
