电动汽车的电气系统

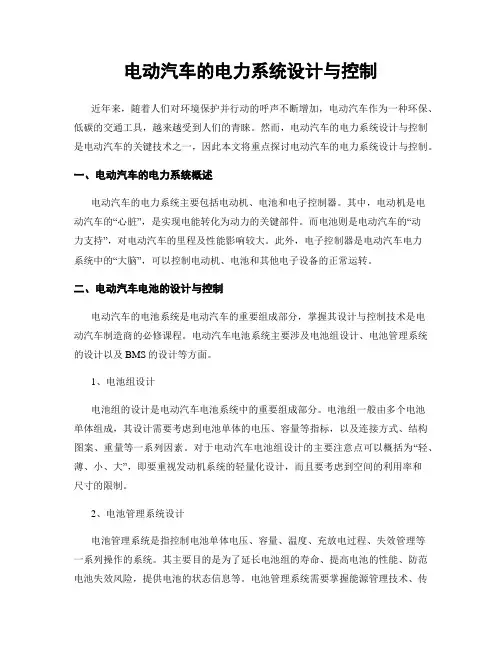

电动汽车的电力系统设计与控制
电动汽车的电力系统设计与控制近年来，随着人们对环境保护并行动的呼声不断增加，电动汽车作为一种环保、低碳的交通工具，越来越受到人们的青睐。
然而，电动汽车的电力系统设计与控制是电动汽车的关键技术之一，因此本文将重点探讨电动汽车的电力系统设计与控制。
一、电动汽车的电力系统概述电动汽车的电力系统主要包括电动机、电池和电子控制器。
其中，电动机是电动汽车的“心脏”，是实现电能转化为动力的关键部件。
而电池则是电动汽车的“动力支持”，对电动汽车的里程及性能影响较大。
此外，电子控制器是电动汽车电力系统中的“大脑”，可以控制电动机、电池和其他电子设备的正常运转。
二、电动汽车电池的设计与控制电动汽车的电池系统是电动汽车的重要组成部分，掌握其设计与控制技术是电动汽车制造商的必修课程。
电动汽车电池系统主要涉及电池组设计、电池管理系统的设计以及BMS的设计等方面。
1、电池组设计电池组的设计是电动汽车电池系统中的重要组成部分。
电池组一般由多个电池单体组成，其设计需要考虑到电池单体的电压、容量等指标，以及连接方式、结构图案、重量等一系列因素。
对于电动汽车电池组设计的主要注意点可以概括为“轻、薄、小、大”，即要重视发动机系统的轻量化设计，而且要考虑到空间的利用率和尺寸的限制。
2、电池管理系统设计电池管理系统是指控制电池单体电压、容量、温度、充放电过程、失效管理等一系列操作的系统。
其主要目的是为了延长电池组的寿命、提高电池的性能、防范电池失效风险，提供电池的状态信息等。
电池管理系统需要掌握能源管理技术、传感技术、通信技术等一些核心技术，因此制造商需要不断提升技术水平，满足市场需求。
3、BMS设计BMS是电动汽车电池管理系统的核心技术之一，其作用是监测电池的电压、电流、温度等参数，实现对电池的控制。
BMS的设计需要考虑电池型号、工作条件、安全要求等因素，同时需要实现精确、快速、稳定的管理、监测和控制功能。
三、电动汽车电机的设计与控制电动汽车的电机系统主要包括电机、控制器和传动装置等三个部分。
纯电动汽车高压电气系统主要器件选型方法
纯电动汽车高压电气系统主要器件选
型方法
纯电动汽车高压电气系统主要由动力电池、驱动电机、高压配电箱、车载充电机、DC/DC 变换器等组成，其主要器件的选型需要考虑以下几个方面：
1. 动力电池选型：需要考虑电池的类型（如锂离子电池、镍氢电池等）、容量、电压、能量密度、循环寿命、充电时间等因素。
同时，还需要考虑电池的安全性和可靠性，选择符合国际和国内标准的电池产品。
2. 驱动电机选型：需要考虑电机的类型（如永磁同步电机、异步电机等）、功率、转矩、效率、转速范围等因素。
同时，还需要考虑电机的控制方式和驱动系统的匹配性，选择适合车辆需求的电机产品。
3. 高压配电箱选型：需要考虑配电箱的容量、电压、电流、防护等级、散热性能等因素。
同时，还需要考虑配电箱的可靠性和安全性，选择符合国际和国内标准的配电箱产品。
4. 车载充电机选型：需要考虑充电机的功率、输入电压、输出电压、充电时间等因素。
同时，还需要考虑充电机的兼容性和充电效率，选择适合车辆需求的充电机产品。
5. DC/DC 变换器选型：需要考虑变换器的输入电压、输出电压、功率、效率等因素。
同时，还需要考虑变换器的稳定性和可靠性，选择符合国际和国内标准的变换器产品。
总之，纯电动汽车高压电气系统主要器件的选型需要综合考虑车辆的需求、性能、安全性和可靠性等因素，选择符合标准的优质产品，以确保车辆的安全和可靠性。
电动汽车高压电气通用课件
能减排的可持续发展理念。
促进智能交通发展
03
高压电气系统与智能驾驶技术的结合将推动智能交通的发展，
改变人们的出行方式。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
PART 02
电动汽车高压电气系统的 工作原理
高压电气系统的基本原理
高压电气系统由高压电缆、车载充电机、动力电池组、电机控制器、驱动电机等组 成。
高压电气系统通过高压电缆连接，将动力电池组中的电能传输到电机控制器，再由 电机控制器将电能转换为机械能驱动电机运转，从而驱动电动汽车行驶。
高压电气系统的工作电压一般为300-600VDC，远高于传统汽车的12VDC电压。
高压电气系统的定期保养
定期更换
根据使用情况定期更换高 压电气元件，如高压电缆 、高压保险丝等。
性能检测
定期对高压电气系统进行 性能检测，确保系统工作 正常，无异常噪音或振动 。
润滑保养
对高压电气系统的运动部 件进行润滑保养，以减少 磨损和保持良好运转。
高压电气系统的故障诊断与排除
故障识别
通过观察、听诊、触觉等方法识别高压电气系统的故 障现象。
针对不同车型和用途，高压电气系统将呈现出更加多样化的定制化 需求。
技术融合
高压电气系统将与其他新能源汽车技术相互融合，共同推动新能源 汽车的发展。
高压电气系统对未来交通出行的影响与变革
减少碳排放
01
高压电气系统的广泛应用将有助于减少交通出行的碳排放，推
动绿色出行的发展。
提高能源利用效率
02
高压电气系统能够提高能源利用效率，减少能源浪费，符合节
PART 04
电动汽车结构与原理第章_电动汽车电气系统
北汽E电动版：从使用制热会影响续航里程上分析， 应该是电阻制热。
北京出租车司机反映：冬天开暖风会缩短续航里程
比亚迪秦：不清楚 沃蓝达：电阻制热，会影响续航里程 特斯拉 ModelS：电阻制热，使用的是PTC制热 趋势：在电动车上，使用热泵来实现制冷和制
热，一定是必然趋势，否则电阻制热的方式，对
能源的消耗太大，会影响续航里程，也不符合电 动车环保的初衷。
(2)暖风系统 ① 热泵 由传动带驱动的直流无刷电动机的电动汽车热泵式空
调系统工作原理如图5-7所示。
空调系统的制冷／制热模式由四通换向阀转换，实线 箭头表示制冷工况，虚线箭头表示制热工况。
图5-7 电动汽车热泵式空调系统原理
空调的制热和制冷的道理是相同的，不过并不是重 新把空调反装一次，也不是让压缩机倒转，而是通过 一个巧妙的四通阀实现了制冷和制热的切换。 四通阀这个东西很巧妙，让压缩机的运行方向没有 改变的情况下，替换了蒸发器和冷凝器的位置，从而改
⑤ 具有能量回馈功能。电动汽车的功率变换器一般为
双向设计。
(1)直流斩波(Buck)式降压功率变换器
(2)单端正激式降压功率变换器
5.3.1 降压功率变换器 (1)直流斩波(Buck)式降压功率变换器 Buck电路是非隔离式的，一般用在输入、输出电 压相差不大的场合，例如用于车载小功率高压直流电 机的调速。
图5-16 双向功率变换器的电路原理
图5-17 双向功率变换器实物及示意
(1)直流不停电电源系统(DC-UPS) 图5-18是一种DC-UPS的结构框图，由AC/DC 变换器、电池包BA和双向DC/DC变换器构成。
图5-18 DC-UPS电源系统
(2)电动汽车燃料电池电源系统 图5-19为电动汽车燃料电池电源系统结构框图， 双向DC/DC变换器是此电源管理系统中的重要组成部 分之一。
新能源汽车电气系统的组成
新能源汽车电气系统的组成随着现代汽车工业的发展，新能源汽车已经成为了一个趋势。
新能源汽车包括了电动汽车、混合动力汽车和燃料电池汽车。
其中，电动汽车是最主要的一类。
而这些车辆的核心是电气系统。
电气系统是新能源汽车动力系统的重要组成部分，它包括了电动机、电池、控制器、传感器、充电系统等。
1. 电动机汽车电气系统的核心是电动机。
电动机是将电能转换为机械能的装置。
电动汽车中的电动机通常采用交流异步电动机或直流电机，而燃料电池汽车中则采用氢气和氧气化合产生电能直接驱动电动机。
电动机的控制是电气系统的核心，电动汽车和混合动力汽车的电动机控制系统仿佛一个大脑，它根据车辆驾驶状态、能量需求和车速等信息，动态地控制电机的运转参数，提供电机的最佳工作点，以达到最佳的动力输出和能量消耗效率。
2. 电池电池是电动汽车的能量存储装置，它是电气系统的重要组成部分。
电池包括锂离子电池、钠离子电池、镍氢电池、铅酸电池等多种类型。
电池存储着汽车的能量，可以在需要时释放出来，供电动机驱动、车载系统等使用。
然而电池的能量密度有限，是电动汽车当前面临的技术难题之一，为了解决这个问题，现在许多电动汽车和混合动力汽车都采用了多电池组合的方式，以提高电池的能量密度和储能量。
3. 控制器电动汽车控制器是电气系统中重要的组成部分。
控制器是电动汽车电气系统的大脑，负责对电池储存的电能进行变换、控制和分配，在车辆加速、制动等操作中，调节驱动力和制动力的输出、实现能量回馈等功能，保证整个系统的高效运行和电能的最优利用。
目前市场上的电动汽车控制器主要采用电扇冷却，采用内部嵌入式系统，或运用模块化设计等，满足更高性能、更精密、更安全、更可靠的要求，这些技术的应用不仅可以提高电动汽车的驾驶体验，更方便车主对电动汽车进行管理和控制。
4. 传感器传感器是电动汽车电气系统的感知模块，位于汽车不同的位置。
传感器可以感知各种动态状态信息，包括速度、加速度、制动力、转向信号、电压等等。
电动汽车电子电气架构设计
电动汽车电子电气架构设计【摘要】电动汽车的发展已经逐渐成为当今社会的热点话题，而电子电气架构设计对于电动汽车的性能和安全性起着至关重要的作用。
本文将从引言、正文和结论三个部分对电动汽车电子电气架构设计进行详细探讨。
在我们将介绍电动汽车电子电气架构设计的概述，主要组成部分的分析，电子控制单元（ECU）设计，电气系统设计以及通信网络设计等内容。
在我们将探讨电动汽车电子电气架构设计的发展趋势，未来研究方向以及总结本文的主要内容。
通过本文的阐述，可以更好地了解电动汽车电子电气架构设计的重要性以及未来的发展方向，为相关研究提供参考和启示。
【关键词】电动汽车、电子电气架构设计、ECU、通信网络设计、发展趋势、未来研究方向、总结。
1. 引言1.1 研究背景电动汽车作为新能源汽车的代表，受到了广泛关注和推广。
随着技术的不断进步和消费者对环保和节能的需求增加，电动汽车已经逐渐成为未来汽车发展的主流方向之一。
电动汽车的电子电气架构设计是保障其正常运行和性能发挥的关键，其稳定性和安全性直接影响了电动汽车的使用体验和市场竞争力。
在过去的研究中，电动汽车的电子电气架构设计受到了一定的重视，但随着电动汽车技术的不断发展和应用范围的扩大，传统的设计理念已经无法满足现代电动汽车对电子电气架构的需求。
对电动汽车电子电气架构设计进行深入研究和优化已经成为当前的热点和重点。
通过对电动汽车电子电气架构设计的系统性分析和探讨，可以为电动汽车的性能提升和市场竞争力增强提供有力支持。
对电动汽车电子电气架构设计的研究也有助于推动电动汽车技术的进步，为未来电动汽车的发展奠定更加坚实的基础。
对电动汽车电子电气架构设计的研究具有十分重要的意义和价值。
1.2 研究意义电动汽车的快速发展已经成为当今汽车行业的热点话题，而电子电气架构设计则是推动电动汽车技术进步的重要一环。
研究电动汽车电子电气架构设计的意义在于提高电动汽车的性能、安全性和可靠性，进一步推动电动汽车的普及和应用。
电动汽车的电气系统及其发展
谈电动汽车的电气系统及其开展电动汽车, 电气, 系统, 开展电气驱动是电动汽车的心脏，为了增加电动汽车的行驶里程，必须开发高功率密度、高效率、高可靠性以及价格合理的电气驱动系统。
电气驱动系统是电动汽车的关键部件，对于高性能的电动汽车，电气驱动系统必须效率高、构造紧凑、体积小、重量轻和可靠性高。
本文介绍电动汽车技术和产业化正在快速开展，电动汽车电气驱动系统的类型特点，以及电机驱动系统技术趋势。
1.电动汽车技术和产业化正在快速开展目前继成为全球最大的汽车市场后，中国将有可能在电动汽车领域成为全球最大生产者，国内及跨国汽车制造企业将在这个领域里展开剧烈竞争。
报载2009年前4个月的销售规模已近300万辆，中国不久后也将成为全球最大的电动汽车市场。
中国电动汽车市场具有很大潜力，按现在全球汽车销售规模来说，选择购置电动汽车的消费者可以达150万，其中20万将会来自中国。
中国的轻型电动车从根底研究开场，在市场规模的有力推动之下，其自主技术创新经历了一个“爆炸式〞的提升阶段。
作为轻型电动车技术的后起国家，中国在短短几年走到世界轻型电动车技术的前沿，与之相关的驱动技术、电池技术、控制技术、充电技术、能量回收技术等已经领先于国际水平。
一是驱动技术的进步。
轻型电动车的驱动方式大约经过了两个阶段，进入2004年以后，XXXX新大洋机电集团XX成功推广了他们研制的直槽式大转矩电机，在绿源电动车公司等一批优势整车企业的大力合作推动下，逐渐成熟为具有中国自主知识产权的优秀电机，开场成为轻型电动车的主流电机，具有技术含量高、性能可靠、实用性好等特点。
二是电控技术的进步。
轻型电动车控制技术开展进程同样经历了两个明显的阶段。
第二阶段是以无刷电机的广泛成功应用为标志的。
此时，控制器进入了快速开展的阶段，以微处理器〔CPU〕的广泛应用为主要特征，一批有较强的自主开发能力的电子技术企业迅速崛起。
目前，第二阶段的爆炸性的技术创新仍在继续，一系列旨在提高车辆行车便利性和平安性的控制模式正在不断深化。
电动汽车电气系统简析
的 工作 性 能直 接 影 响着整 车 的性 能 ，是 电动汽 车 安
引 言
电动汽车一种 电能参与的新能源汽车 ，电能通
过 电动 机 等动 力装 置 转化 为 机械 能 ，从而 驱动 汽 车
全 运行 的保 障 。
ቤተ መጻሕፍቲ ባይዱ
１ 、基于 Ｃ ａ ｎ总线 的电气 系统简述
行 驶 。 由于环 境 污染 和传 统 能源 的逐渐 匮乏 ， 电动 １ ． １ 电气 系统 结构框 图及工 作流 程 汽 车 已经 成 为各 国汽 车 行业 关 注 的焦 点 。现代 的 电 电动 汽 车取 消 了传 统 的燃 油 发动 机 ， 因此起 动
关键词 ：电器设备 ；整车控制器 ；电池管理系统 ；Ｃ ａ ｎ总线 ；高压安全
中 图分 类 号 ：Ｕ ４ ６ ９ ． ７ ２ 文献 标识 码 ：Ａ文章 编号 ：１ ６ ７ １ — ７ ９ ８ ８ （ ２ ０ １ ３ ） ０ ３ — ３ ２— ０ ４
Ｂｒ ｉ ｅ ｆ ａ ｎａ ｌ ｙｓ ｉ ｓ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｓ ｙｓ ｔ ｅ ｍ ｂａ ｓ ｅ ｄ ｏ ｎ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｖ ｅ ｈｉ ｃ ｌ ｅ
动汽车主要 由动力装置 、底盘 、车身、电器及仪表 过程 也 和传 统燃 油车 不 同 ，这 个 过程 不 再是 发 动机
等 部 分组 成 ，而 电气系 统 则是 其 重要 的 子系 统 ，它 的运 转 ，而 是 电动 汽 车低 压 电控 系统 工 作至 高 压部
Ｃａ ｎ Ｂｕｓ ；Ｓ ｅ ｃ ｕｒ ｉ ｔ ｙ ｏ ｆ Ｈｉ ｇｈ － ｖ ｏ ｌ ｔ ａｇ ｅ
ＣＬＣ ＮＯ． ： Ｕ ４ ６ ９ ． ７ ２ Ｄｏ ｃ ｕ ｍｅ ｎ ｔ Ｃｏ ｄ ｅ ： Ａ Ａｒ ｔ ｉ ｃ ｌ ｅ Ｉ Ｄ： １ ６ ７ １ — ７ ９ ８ ８ （ ２ ０ １ ３ ） ０ ３ — ３ ２－ ０ ４
纯电动汽车电气安全设计以及保护回路设计
纯电动汽车电气安全设计以及保护回路设计一、纯电动汽车电气系统安全分析纯电动轿车电气系统主要包括低压电气系统、高压电气系统及CAN通讯信息网络系统。
1、低压电气系统采用12V供电系统，除了为灯光照明系统、娱乐系统及雨刷器等常规低压用电器供电外，还为整车控制器、电池管理系统、电机控制器、DC/DC 转换器及电动空调等高压附件设备控制回路供电；2、高压电气系统主要包括动力电池组、电驱动系统、DC/DC电压转换器、电动空调、电暖风、车载充电系统、非车载充电系统及高压电安全管理系统等；3、CAN总线网络系统用来实现整车控制器和电机控制器、以及电池管理系统、高压电安全管理系统、电动空调、车载充电机和非车载充电设备等控制单元之间的相互通信。
纯电动汽车电压和电流等级都比较高，动力电压一般都在300～400V（直流），电流瞬间能够达到几百安。
人体能承受的安全电压值的大小取决于人体允许通过的电流和人体的电阻。
有关研究表明，人体电阻一般在1000～3000Ω。
人体皮肤电阻与皮肤状态有关，在干燥、洁净及无破损的情况下，可高达几十千欧，而潮湿的皮肤，特别是受到操作的情况下，其电阻可能降到1000Ω以下。
由于我国安全电压多采用36V，大体相当于人体允许电流30mA、人体电阻1200Ω的情况。
所以要求人体可接触的电动汽车任意2处带电部位的电压都要小于36V。
根据国际电工标准的要求，人体没有任何感觉的电流安全阈值是2mA，这就要求人体直接接触电气系统任何一处的时候，流经人体的电流应该小于2mA才认为整车绝缘合格。
因此，在纯电动汽车的开发过程中，应特别考虑电气系统绝缘问题，严格按照电动汽车相关国标标准要求设计，确保绝缘电阻能够满足人身安全需求，保证绝缘电阻值大于100Ω/V。
二、电动汽车高压电气系统安全设计概述相对于传统汽车而言，纯电动汽车采用了大容量、高电压的动力电池及高压电机和电驱动控制系统，并采用了大量的高压附件设备，如：电动空调、PTC电加热器及DC/DC转换器等。
电动汽车电气组成结构
电动汽车的电气组成结构主要包括以下几个部分：
1. 电池组：电动汽车的动力来源是电池组，它通常由大量的电池单体组成，采用锂离子电池、镍氢电池等技术。
电池组一般位于车辆底盘或车辆后部，并负责储存和释放电能。
2. 电动机：电动汽车的主要动力装置是电动机，它将电能转化为机械能，驱动车辆运行。
电动汽车常用的电动机类型有直流无刷电机和交流感应电机等。
3. 控制器：控制器是电动汽车的大脑，负责控制电能的流向和电机的转速。
它接收来自车辆各个部件的信号，根据驾驶员的操作指令，控制电池组和电动机之间的能量转换。
4. 充电系统：电动汽车通过充电系统获取电能。
充电系统包括充电插头、充电桩和充电设备等。
充电插头连接车辆和充电桩，将交流电能转化为直流电能供给电池组。
5. 逆变器：逆变器将电池组提供的直流电能转换为交流电能，以满足车辆其他电气设备的需求，如空调、音响等。
6. 辅助电气系统：电动汽车还包括一些辅助电气系统，如车载电脑、车载娱乐系统、制动能量回收系统等。
这些系统通过电源管理模块进行电能的调度和管理。
7. 电子控制单元（ECU）：电动汽车内部的各个部件通过电子控制单元进行通信和协调。
ECU负责监测和控制车辆的各项功能，确保电动汽车的正常运行。
总体来说，电动汽车的电气组成结构比传统汽车更加复杂，涉及到电池组、电动机、控制器、充电系统、逆变器、辅助电气系统和电子控制单元等多个部分的协同工作，才能保证电动汽车的正常运行。
48V汽车电子电气系统架构的未来_忻文
48V汽车电子电气系统架构的未来_忻文随着电动汽车的推广和智能化技术的不断发展，电动汽车的电子电气系统架构也在不断演进。
未来，48V电子电气系统将会在电动汽车中大规模应用，取代传统的12V电气系统，成为新的标准。
首先，48V电子电气系统具有更高的功率和能量密度，可以满足电动汽车更高的功耗需求。
与传统的12V电气系统相比，48V电子电气系统可以提供更高的电流和输出功率，以满足电动汽车的驱动、加热、空调等电力需求。
同时，48V电子电气系统还可以通过电池和超级电容器的组合使用，提供更高的能量储存容量，实现更长的续航里程。
其次，48V电子电气系统具有更好的能源管理能力，可以提高电动汽车的能效。
48V电子电气系统可以将电能从电池转换为机械能的过程中，达到更高的能量转换效率。
此外，48V电子电气系统还可以通过智能能量管理系统，实现电能的最优分配和回收利用，进一步提高电动汽车的续航里程和能源利用率。
此外，48V电子电气系统还可以实现更高级的功能和性能。
例如，48V电子电气系统可以通过更高的电压和功率提供更快、更强的动力输出，提高电动汽车的加速性能和行车安全性。
同时，48V电子电气系统还可以支持更多的辅助设备和功能，如智能驾驶辅助系统、自动泊车系统等，进一步提升电动汽车的驾驶体验和安全性能。
另外，48V电子电气系统还可以实现更高级的通信和连接能力。
通过48V电子电气系统，电动汽车可以与外部环境和其他车辆进行更广泛、更深入的数据交互和信息共享。
这将为电动汽车实现智能车联网和自动驾驶等新技术提供重要的支持和基础。
总之，未来48V电子电气系统将成为电动汽车电气系统的新标准，具有更高的功率和能量密度、更好的能源管理能力、更高级的功能和性能以及更高级的通信和连接能力。
这将推动电动汽车的发展和普及，为用户提供更高效、更安全、更智能的出行体验。
新能源汽车高压电气系统的组成
新能源汽车高压电气系统的组成随着人们对环保和能源问题的日益关注，新能源汽车作为一种清洁能源车型，正逐渐受到用户的青睐。
在新能源汽车中，高压电气系统是其重要组成部分之一，起着至关重要的作用。
本文将从以下几个方面对新能源汽车高压电气系统的组成进行详细介绍。
一、动力电池组动力电池组是新能源汽车高压电气系统的核心部分，它提供了整车的动力来源。
动力电池组一般由若干个电池单体组成，这些电池单体经过合理的组合和连接，形成了一个能够提供电能的整体组件。
动力电池组的性能和稳定性直接影响着新能源汽车的续航里程和动力输出。
二、高压电池管理系统（BMS）高压电池管理系统是对动力电池组进行监控和管理的关键部件。
其主要功能包括对电池的充放电管理、温度控制、电池状态估计、安全保护等。
通过高压电池管理系统，可以对动力电池组的工作状态进行实时监测和调节，保证动力电池组的安全可靠运行。
三、高压直流-直流变换器（DC-DC）高压直流-直流变换器用于将动力电池组输出的高压直流电转换为低压直流电，以供给车载12V电网和低压电子设备使用。
在新能源汽车中，12V电网主要用于驱动车辆的辅助系统，如灯光、空调等，高压直流-直流变换器的性能直接影响着这些设备的正常工作。
四、电动汽车控制器（EVCU）电动汽车控制器是新能源汽车中用于控制电动驱动系统的关键部件。
它可以根据驾驶员的操作和车辆状态实时调节电动机的输出功率和扭矩，从而实现车辆的动力控制和能量回收。
电动汽车控制器在保证车辆动力性能的也需要对高压电气系统进行监控和保护。
五、高压关断器和保险在新能源汽车高压电气系统中，为了保证车辆的安全可靠运行，通常会设置高压关断器和保险装置。
高压关断器可以在车辆发生故障或事故时切断动力电池组与电动机之间的连接，起到保护车辆和乘客的作用。
而保险装置则可以在高压电气系统发生短路或过载时，及时切断电路，防止事故的发生。
六、高压电气系统的散热和隔离由于新能源汽车高压电气系统在运行过程中会产生较多的热量，并且有着较高的安全风险，因此在系统设计中需设计有效的散热系统和隔离措施。
纯电动汽车高压电气系统原理
纯电动汽车高压电气系统原理一、概述纯电动汽车（BEV）高压电气系统是现代电动汽车的核心部分。
它由电池组、电动机、电控系统和其他辅助设备组成，负责储存和输出电能，驱动电动汽车的运行。
本文将深入探讨纯电动汽车高压电气系统的原理。
二、电池组电池组是纯电动汽车高压电气系统的核心组件，负责储存电能。
通常采用锂离子电池作为电池组，因其高能量密度、长寿命和快速充电特性。
电池组由多个电池单体串联而成，以提供所需的高压输出。
2.1 电池单体电池单体是电池组的基本单元，通常由正极、负极、隔膜和电解液组成。
正极材料通常采用锂铁磷酸盐（LiFePO4）或锂镍锰钴氧化物（NMC），负极材料通常采用石墨。
隔膜用于阻止正负极直接接触，电解液则用于传递离子。
2.2 电池管理系统（BMS）电池管理系统（BMS）是电池组的大脑，负责监测和管理电池的状态。
BMS可以实时监测电池的电压、温度和电流等参数，并根据这些信息进行动态调整，以确保电池组的安全运行和最佳性能。
2.3 充电和放电电池组可以通过外部充电器进行充电，也可以通过电动机进行回馈充电。
在车辆行驶过程中，电池组会向电动机输出电能，驱动车辆运行。
充电和放电过程中，BMS 会根据电池的状态进行控制和保护，以确保电池的安全和寿命。
三、电动机电动机是纯电动汽车高压电气系统的动力来源，负责将电能转化为机械能，驱动车辆运行。
电动机通常采用交流异步电机或永磁同步电机。
3.1 交流异步电机交流异步电机是最常用的电动机类型之一，具有结构简单、制造成本低和可靠性高的优点。
它通过电磁感应的原理将电能转化为机械能。
交流异步电机通常需要与变频器配合使用，以实现电机的调速和控制。
3.2 永磁同步电机永磁同步电机具有高效率、高功率密度和响应快的特点，是高性能电动汽车常用的电机类型。
它通过电磁场与永磁体之间的相互作用将电能转化为机械能。
永磁同步电机通常不需要变频器，可以直接由电池组提供电能。
3.3 电机控制系统电机控制系统负责控制电动机的启动、停止和调速等操作。
新能源名词解释 三电系统
新能源名词解释三电系统
三电系统是指由电动机、电控器和电池组成的新能源汽车动力
系统。
其中，电动机是新能源汽车的动力来源，负责驱动车辆前进；电控器则起到控制电动机转速和输出扭矩的作用，是整个系统的控
制中枢；电池则提供电能，是新能源汽车的能量来源。
三者相互配合，构成了新能源汽车的动力系统，因此被称为"三电系统"。
从电动机角度来看，它可以是纯电动车、混合动力车或者燃料
电池车的动力源。
纯电动车使用电池供电，电动机驱动车辆运动；
混合动力车则结合了内燃机和电动机，电动机在起步和低速行驶时
提供动力，内燃机在高速行驶时提供动力；燃料电池车则使用燃料
电池产生的电能驱动电动机。
从电控器的角度来看，它负责控制电动机的工作状态，包括控
制电机的启停、转速、输出扭矩等参数，以及对能量的回收和分配
进行管理。
电池则是整个系统的能量来源，不同类型的新能源汽车使用的
电池种类有所不同，包括锂电池、镍氢电池、燃料电池等。
电池的
性能将直接影响新能源汽车的续航里程、充电时间和安全性能。
总的来说，三电系统是新能源汽车的核心动力系统，它的稳定性、高效性和安全性直接决定了新能源汽车的整体性能和用户体验。
因此，不断提升三电系统的技术水平和性能是新能源汽车产业发展
的重要方向。
新能源汽车电气系统的基本组成
新能源汽车电气系统的基本组成新能源汽车电气系统的基本组成引言：随着全球对环境保护和可持续发展的关注增加，新能源汽车作为传统燃油车的替代品正逐渐受到人们的青睐。
而新能源汽车的核心是电动机，而电动机则依赖于电气系统的支持才能正常运行。
本文将深入探讨新能源汽车电气系统的基本组成，帮助读者更好地理解这一关键部分所承担的功能和作用。
第一部分：电池组概述：电池组是新能源汽车电气系统中最重要的组成部分，其功能是提供电能储存和释放。
新能源汽车通常采用锂离子电池作为动力电源，其具有高能量密度、长寿命和良好的充放电性能等优点。
1.1 组成：电池组由数十甚至上百个电池单体组成，这些电池单体以串联或并联的方式排列在一起。
电池组还包括了电池管理系统（BMS）和热管理系统。
1.2 功能：电池组的一个主要功能是存储能量。
当车辆行驶时，电池组会向电动机提供所需的能量。
当车辆减速或刹车时，电池组会将能量回收储存，以提高能源利用率。
第二部分：电动机控制器概述：电动机控制器是新能源汽车电气系统的另一个关键组成部分，其功能是控制电动机的转速和扭矩，确保车辆的正常行驶和动力输出。
2.1 组成：电动机控制器由电子控制单元（ECU）、功率电子器件、传感器和执行器等组成。
其中，电子控制单元是整个控制系统的核心，通过对传感器信号的采集和处理，实现对电动机的精确控制。
2.2 功能：电动机控制器的主要功能是将电池组提供的直流电转换为电动机所需的交流电，并控制电动机的转速和扭矩。
通过对电压、电流和相位的控制，电动机控制器能够实现电动机的启动、加速和制动等操作。
第三部分：辅助电器系统概述：辅助电器系统包括各种电子设备和传感器，用于提供车辆各部分的电力供应和监测功能。
3.1 组成：辅助电器系统由电源管理模块、照明系统、空调系统、车载娱乐和导航系统等组成。
这些设备通过车载电瓶或者直接与电池组连接来获取所需的电能。
3.2 功能：辅助电器系统的主要功能是提供车辆的照明、通风、空调以及娱乐等功能。
电动汽车高压电气系统的组成
电动汽车高压电气系统的组成
电动汽车的高压电气系统是指将电能转换为动能并驱动电动车运行的系统。
高压电气系统主要由电机、电池组、电控系统、高压安全保护系统等部分组成。
首先是电机部分。
电机是电动汽车的核心部件，主要作用是将电能转换为动能，驱动车辆行驶。
电机一般采用交流异步电机或永磁同步电机。
电机的选型与匹配对电动车的性能和能耗有很大影响。
其次是电池组部分。
电池组是电动汽车存储能量的部分，其储能量和放电特性会影响电动汽车的续航能力和性能表现。
电池组一般由多个电池单体串联或并联
组成，其类型主要有铅酸电池、镍氢电池、锂离子电池等。
不同类型的电池有着不同的优缺点，应根据电动汽车使用场景及要求进行选择。
其次是电控系统部分。
电控系统是电动汽车高压电气系统的控制中心，主要负责对电机、电池组等电气部件进行控制、调节和保护。
电控系统的设计、控制策略等对电动汽车的性能和效率有很大的影响。
最后是高压安全保护系统部分。
由于高压电气系统的存在，电动汽车的高压安全保护系统显得尤为重要。
高压安全保护系统主要包括电气隔离、过流保护、过压保护、温度保护、电池管理系统等。
这些保护系统能够有效保护电动汽车的安全性能，并且对电动汽车的性能、寿命等方面也有很大的影响。
新能源汽车整车电控系统详解
新能源汽车整车电控系统详解新能源汽车电控系统，狭义上指的是整车控制器，广义上讲，则包括整车控制器、电池管理系统、驱动电机控制器等。
新能源汽车电控系统组成简图汽车上的这些控制器通过CAN网络来通信。
CAN，全称为“Controller Area Network”，即控制器局域网，是国际上应用最广泛的现场总线之一。
最初，CAN被设计作为汽车环境中的微控制器通讯，在车载各电子控制装置ECU之间交换信息，形成汽车电子控制网络。
比如：发动机管理系统、变速箱控制器、仪表装备、电子主干系统中，均嵌入CAN控制装置。
整车控制VCU车辆行驶过程中，需要一个与驾驶员进行指令互动的窗口，这个窗口就是整车控制器VCU(Vehicle control unit)，VCU负责接收来自驾驶员的各种驾驶操作指令和配置功能操作的需求，如上电、加速、制动踏板等各种信号，并结合车辆其它系统发出的操作指令或协控信息，以及各部件传感器反馈的各种车况信号，实现对整车和各部件工况的分析，形成可以确保车辆安全行驶的指令，以达到各个控制系统器执行动作的目的。
VCU协调控制的高低压部件新能源汽车电动化的动力总成增加了很多高低压电气部件。
VCU 是新能源汽车驱动系统控制的“大脑”，成熟的系统软件在提高运行效率、降低能耗排放、提高故障后处理的鲁棒性等方面都发挥着重要作用。
是电动化动力总成系统解决方案真正落地的核心能力之一。
作为车辆驱动协调控制系统的核心控制器，VCU需要负责整车状态协调、驾驶员驾驶需求实现等最基本也是最重要的功能。
因此VCU 软件的完善度直接影响了车辆运行的稳定性和行驶安全性。
随着“域融合”的概念推广，越来越多的新功能也逐渐被融合到VCU控制器中，例如：跟充电相关的AC/DC车辆端充电主控功能，以及跟底盘相关的电动四驱控制功能。
从系统功能划分角度考虑，可以把VCU的功能划分为：车辆系统、传动系统、电力系统、热管理系统，以及OBD诊断、通讯、安全监控等系统功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车技术与原理 第 8 页
1. 3 电动汽车控制系统工作流程
充电过程 在充电时需要对电量参数、温度参数、电压参数及绝缘性能进行检测。 一旦有部分系统参数出现故障，就会提示断开充电系统，停止充电，
避免出现安全隐患。
电动汽车技术与原理 第 9 页
电动汽车控制系统工作流程图
返回
2 电动汽车整车网络化控制系统
纯电动汽车的能源管理系统
•电池荷（充）电状态指示器
电动汽车蓄电池中储存多少电能，是电动汽车行驶中必 须知道的重要参数，满足这一需要的仪表即电池荷（充） 电状态指示器。 电池充、放电时呈现明显的非线性和非常小的动态内阻， 并且随着充电次数的增加，各特性参数均有变化。电池能 够放出电量的多少与充电状态、放电方式等有关。 计算静态剩余电量时，应考虑电池放电电流、温度、电 池老化和自放电等对容量的影响。剩余电量的预测可采用 检测电压和内阻，进一步计算电量的方法。
电动汽车技术与原理 第 30 页
2. 2 能源管理系统
制动能量回馈系统
•3.电动汽车制动能量回（收）馈系统
制动能量回收液压制动系统一般应满足四方面的要求 （1）液压制动力矩应该可以根据制动能量回收力矩的变 化进行控制，最终使驾驶员获得所希望的总力矩。 （2）为了使车辆能够稳定的制动，前后轮上的制动力必 须很好的平衡分配。 （3）由于在电动汽车上没有发动机驱动的液压泵，所以 需要有个电动泵来提高液压。 （4）为了防止汽车发生滑移，加在前后轮上的最大制动 力应低于允许的最大值。
电动汽车技术与原理 第 39 页
从中央控制单元到网络系统
电动汽车技术与原理 第 40 页
从中央控制单元到网络系统
电动汽车技术与原理 第 41 页
车用网络
通过总线将汽车上的各种电子装置与设备连成一个网络，实 现相互之间的信息共享；
减少了线束，可更好地控制和协调汽车的各个系统，使汽车 性能达到最佳。
（3）接收并处理各个零部件信息，结合能源管理单元提供当 前的能源状况信息。
（4）系统故障的判断和存储，动态检查系统信息，记录出现 的故障。
（5）对整车具有保护功能，视故障的类别对整车进行分级保 护，紧急情况下可以关掉发电机及切断母线高压系统。
（6）协调管理车上其它电器设备。
电动汽车技术与原理 第 13 页
电动汽车技术与原理 第 19 页
2. 2 能源管理系统
纯电动汽车的能源管理系统
•电池管理系统
（1）防止蓄电池过充电。 （2）防止蓄电池过放电。 （3）温度控制及平衡。 （4）能源系统信息显示。 （5）电池状态测试及显示。
电动汽车技术与原理 第 20 页
一种标准的电池管理系统
单体电池电压测量
三个阶段
（1）续流阶段
i E / R (I0 E / R)e(R/L)t
（2）电流反向阶段
i E （I1+ E ）e（- R/ L）t
R
R
（3）回馈能阶段 充电电能
i
UL R
E
(Ion
UL R
E )e(R/L)t
0
E i dt Toff
电动汽车技术与原理 第 29 页
电动汽车电气系统
1电动汽车电气系统的组成 2电动汽车整车网络化控制系统 3整车网络化控制系统设计实例 4车辆高低压电气系统
电动汽车技术与原理 第 1 页
1 电动汽车电气系统的组成
1. 1一般电动汽车电气系统的组成 1. 2基于CAN总线技术的电动汽车电气系统的组成 1. 3电动汽车控制系统工作流程
电动汽车技术与原理 第 2 页
1. 1 一般电动汽车电气系统的组成
包括低压电气系统、高压电气系统和整车网络化控制系统。 高压电气系统 由动力电池/燃料电池、驱动电机和功率转换器等大功率、高
电压电气设备组成； 根据车辆行驶的功率需求完成从动力电池或燃料电池到驱动
电机的能量变换与传输过程。 低压电气系统 采用直流12V或24V电源，一方面为灯光、刮水器等车辆的常
在满足汽车基本技术性能和成本等要求的前提下，根据 各部件的特性及汽车的运行工况，实现能量在能源转换 装置之间按最佳路线流动，使整车的能源利用效率达到 最高。
电动汽车技术与原理 第 17 页
2. 2 能源管理系统
纯电动汽车的能源管理系统
•组成
电动汽车技术与原理 第 18 页
2. 2 能源管理系统
电动汽车技术与原理 第 37 页
CAN的发展背景及应用 现代汽车电子控制技术发展趋势
汽车电子技术的发展汽车上电子装置越来越多汽车的整 体布置空间缩小；
传统电器设备多为点到点通信导致了庞大的线束； 大量的连接器导致可靠性降低； 存在冗余的传感器。
电动汽车技术与原理 第 38 页
2002年，PQ24平台使用带有车载网络 控制单元的第三代CAN bus
2000年，PASSAT和GOLF采用了 带有网关的第二代CAN bus
电动汽车技术与原理 第 36 页
2. 3 通信系统
1．CAN总线 CAN ( Controller Area Network ) 控制器局域网络。 CAN最初由德国BOSCH公司为汽车监测、控制系
统而设计。 现代汽车越来越多采用电子控制装置，需检测及交
换大量数据，采用总线技术是必然途径。
制节点进行信息交换和协调控制。 控制器硬件
微处理器、CAN通信模块、BOM调试模块、 串口通信模块、电源及保护电路模块等
电动汽车技术与原理 第 12 页
2. 1整车控制器
功能
（1）接受、处理驾驶员的驾驶操作指令，并向各个部件控制 器发送控制指令，使车辆按驾驶期望状态行驶。
（2）与电机、DC/DC、蓄电池组等进行可靠通信，通过CAN总 线进行状态的采集输入及控制指令的输出。
行驶过程
为了保障安全，车辆在行驶中需要随时监测各种参数，如电 量参数、温度参数、电压参数、绝缘性能、车辆其它关键辅 助系统的参数等，这些参数将影响车辆的行驶功能、行驶距 离和行驶安全。
电动汽车尤其注重安全性能。为了安全行驶，电量参数、温 度参数、电压参数及绝缘性能均设有两级报警。
电量参数控制 温度参数控制 绝缘性能控制
当开关K断开时，则回馈电流为制动电流
i2 E U / Rc Rd
于是，电机再生制动过程的电能便充入蓄电池储存起来。
电动汽车技术与原理 第 27 页
制动能量回馈的具体过程可分为三个阶段
电动汽车技术与原理 第 28 页
2. 2 能源管理系统
制动能量回馈系统
•制动能量回馈发电系统的基本原理
电动汽车技术与原理 第 31 页
制动能量回收-液压制动系统组成
单轴驱动
电动汽车技术与原理 第 32 页
制动能量回收-液压制动系统组成
双轴驱动
电动汽车技术与原理 第 33 页
电动汽车制动力矩的分配比例
电动汽车技术与原理 第 34 页
制动能量回收时所损失的能量
电动汽车技术与原理 第 35 页
制动能量回收制动系统的协调系统
2. 1整车控制器 2. 2能源管理系统 2. 3通信系统
电动汽车技术与原理 第 11 页
2. 1整车控制器
组成
控制器主芯片，Flash存储器和RAM储存器及相关电路 控制器主芯片的输出与Flash存储器和RAM存储器的输入
相连。 通过CAN总线接口连接到整车的CAN网络上与整车其余控
2. 1整车控制器
原理
整车控制器是一个多输入、多输出、模数电路共存的复 杂系统，其各个功能电路相对独立。
按照模块化思想设计硬件系统的各个模块 最小应用系统模块、电源模块
CAN通信模块、串口通信模块、数/模输入输出模块 MCU是整车控制器的核心，它负责数据采集和处理、逻
辑运算以及控制的实现等，MCU的选取是整个硬件设计 过程中最重要的任务。
当第i和i+1开关导通时，A、B上的电压分别为：
U AB (1)i Ei
电动汽车技术与原理 第 23 页
2. 2 能源管理系统
制动能量回馈系统
•1.制动能量回馈系统组成
电动汽车技术与原理 第 24 页
2. 2 能源管理系统
制动能量回馈系统
•2.制动能量回馈发电系统的基本原理
一般而言，制动能量回馈发电系统发电电压总是低于蓄电 池电压。 因此为了使制动能量回馈发电系统发出的电能充入蓄电池， 必须采用专门的控制系统，使电动机工作于再生制动模式。 工作时，将电动机电枢驱动电流断开，电枢两端接入一个 开关电路。
2. 2 能源管理系统
制动能量回馈系统
•3.电动汽车制动能量回（收）馈系统
由于制动能量回收系统是和液压制动系统一起工作的，因 此经常把此二者合称为制动能量回收液压制动系统。 当储能器被完全充满时，制动能量回收则不能起到制动作 用，制动力就只能由常规的液压制动系统来提供。 制动能量回收液压制动系统的功用是节约制动能源、回收 部分制动动能。
电动汽车技术与原理 第 14 页
丰田公司整车控制器原理图
天津大学设计的整车控制器原理图
2. 2 能源管理系统
能源管理系统的功用
对电动汽车动力系统能源转换装置的工作能量进行协调、 分配和控制的软、硬件系统统称为能源管理系统。
能源管理系统的硬件由一系列传感器、控制单元ECU和执 行元件等组成，软件系统的功能主要是对传感器的信号 进行分析处理，对能源转换装置的工作能量进行优化分 析，并向执行元件发出指令。
规低压电器供电； 另一方面为整车控制器、高压电气设备的控制电路和辅助部件
供电。 各种电气设备的工作统一由整车控制系统协调控制。
