vga线接法图解

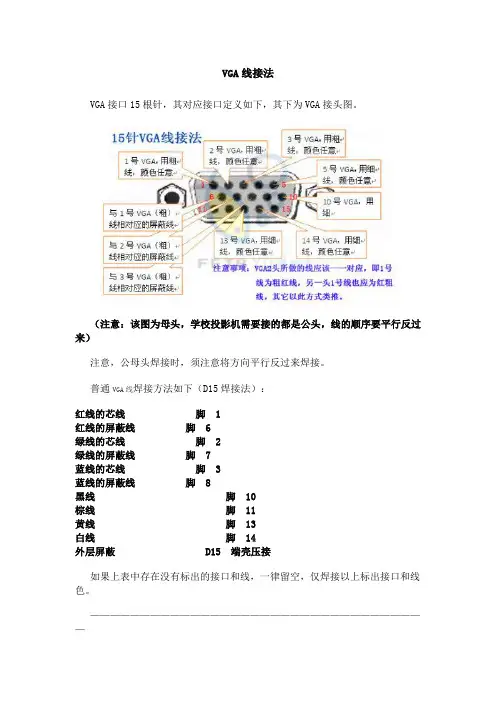

VGA线接法
VGA线接法
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
（注意：该图为母头，学校投影机需要接的都是公头，线的顺序要平行反过来）
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
——————————————————————————————————
（学校的线好象是9芯线，可能需要采用下面的接法）
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

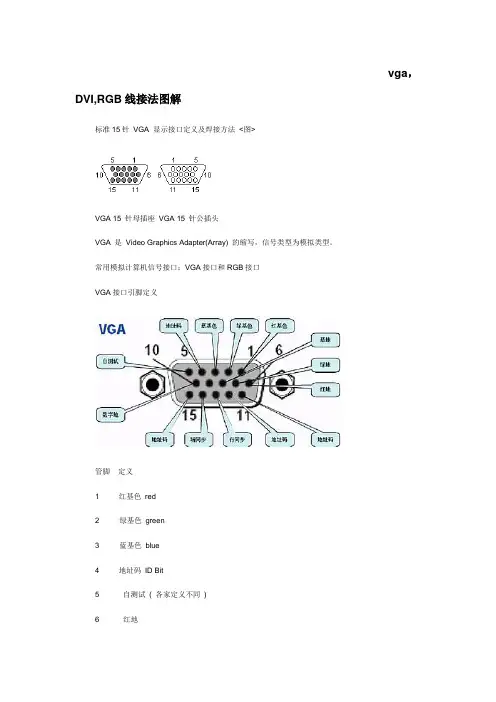

vga接线方法
vga，DVI,RGB线接法图解标准15针VGA 显示接口定义及焊接方法<图>VGA 15 针母插座VGA 15 针公插头VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15 VGA插头的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽 D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
--------------------------------------------------------------------------------RGB接口专业的显示设备除了有D15 接口外，还有rgbhv 的BNC 接口，如图：RGB线的连接示意RGB的焊接方法用75 欧的BNC 头一一对应焊接即可，非常简单。
--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11 或D15 端壳与10 、6 、7 、8 连接起来形成共地DVI接口详解DVI全称为Digital Visual Interface，是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成的数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，其外观是一个24针的接插件。

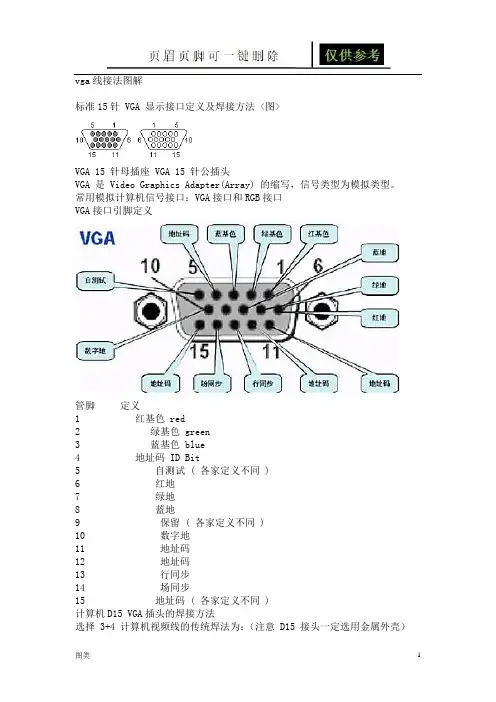

vga线接法图解(图文运用)
vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。
--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。
15针VGA接线图以及VGA接线方法
15针VGA 接线图接线图以及以及VGA 接线方法普通VGA 线焊接方法3+4红线的芯线红线的芯线 脚 1模拟信号的“红”；红线的屏蔽线红线的屏蔽线 脚 6——模拟信号的“红”的接地屏蔽线； 绿线的芯线绿线的芯线 脚 2模拟信号的“绿”；绿线的屏蔽线绿线的屏蔽线 脚 7——模拟信号的“绿”的接地屏蔽线； 蓝线的芯线蓝线的芯线 脚 3模拟信号的“蓝”；蓝线的屏蔽线蓝线的屏蔽线 脚 8——模拟信号的“蓝”的接地屏蔽线； 黑线黑线 脚 10数子信号的的接地端；棕线棕线 脚 11屏幕与主机之间的控制或地址码； 黄线黄线 脚 13数字的水平“行”同步信号；白线白线 脚 14数子信号的垂直“场”同步信号； 外层屏蔽外层屏蔽 D15 D15 端壳压接端壳压接端壳压接 VGA 插座外壳压接接地 。
我之前都是按照自己的线续，不通过数字电视也没有发现过不支持的现象红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚 5白线脚10黄线脚13褐线脚14外层屏蔽D15 端壳压接昨天把三星的纯屏自己动手查缺色，网上查询一直没有确切的线序，顺便自己做了下三星3+5线序：1-红芯 2绿芯 3蓝芯 4空 5白 6红屏蔽 7绿屏蔽 8蓝屏蔽 9黑10紫11白屏蔽12褐13白芯14黄15空3+6线序也是自己摸索的弄的不过支持本机连接数字液晶电视而且还没有发现不支持的故障：1红芯 2灰芯 3蓝芯 4空 5空 6红屏 7灰屏 8蓝屏 9空 10黑 11黄 12白 13橙 14褐 15绿 还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。
不过焊接出来总是感觉做工不会弄的很规矩漂亮。

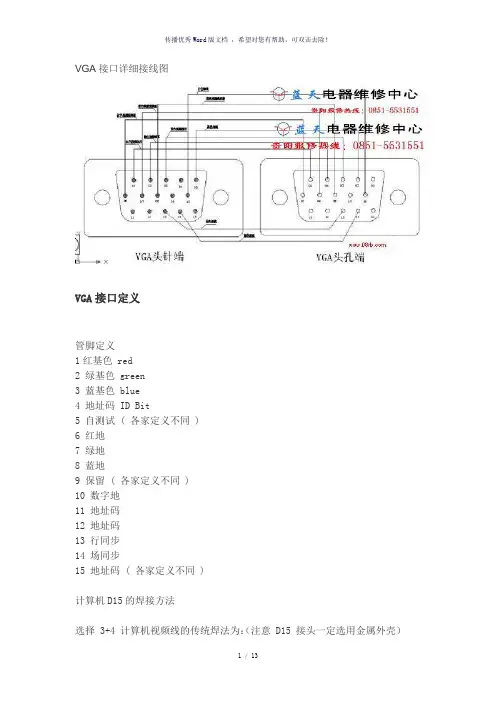

VGA接口详细接线图
VGA接口详细接线图VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
宏控中控系统投影机输出口（VGA)选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）5 线 D15红基色 red (R) 脚 1绿基色 green(G) 脚 2蓝基色 blue(B) 脚 3行同步(H) 脚 13场同步(V) 脚 14地线 D15 端壳压接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。
RGB的焊接方法非常简单一一即可，注意选用 75 欧的 BNC 头。
D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
投影机VGA线接法图解附图
投影机VGA线接法图（孔座）：引脚号对应信号对应焊接1 红基色 red 红线的芯线2 绿基色 green 绿线的芯线3 蓝基色 blue 蓝线的芯线4 地址码 ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue， 4PIN ——ID Bit， 5PIN ——N/C ，6PIN ——，7PIN ——，8PIN ——， 9PIN ——，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
VGA接口详细接线图
VGA接口详细接线图VGA接口定义管脚定义1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
宏控中控系统投影机输出口（VGA)选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）5 线D15红基色red (R) 脚 1绿基色green(G) 脚 2蓝基色blue(B) 脚 3行同步(H) 脚13场同步(V) 脚14地线D15 端壳压接RGB接口专业的显示设备除了有D15 接口外，还有rgbhv 的BNC 接口。
RGB的焊接方法非常简单一一即可，注意选用75 欧的BNC 头。
D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11D15 端壳与10 、6 、7 、8 连接起来形成共地。
常见线缆线序vga线接法图解DVI线接法图解
常见线缆线序vga线接法图解DVI线接法图解
常见线缆线序vga线接法图解DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容HDMI一共有三种接口，这里贴出最常见的一种。
vga线接法图解
vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。
--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。
VGA线接法图解
下面内容是我转的，我用第3个推荐的方法。
最近我下载了很多视频，但是有些视频可能由于是下载的原因，文件不完整，导致，一进入这个文件夹或者打开这个视频文件就会出现explorer.exe 遇到问题需要关闭的提示，查了网上很多解决方法，很多都是大概的泛泛而谈，根本没有讲到该如何解决这个问题，自己通过琢磨。
终于把这个问题解决了，以下是真正的解决办法，希望对大家有帮助：1.当explorer.exe 遇到问题需要关闭后机器基本上就什么都点不了了，一般来讲，你的explorer.exe 根本没有坏，只是跟视频文件有冲突，当机罢了，临时解决的方法是同时按ALT+CTRL+DEL进入任务管理器，点文件-----新建------键入“explorer.exe”后，系统就恢复了。
2.当然大家都不希望自己每次要看这些视频就出现这个问题，靠这样来恢复，太麻烦了。
到“我的电脑”----工具—选项——文件夹选项里面的“不缓存缩略图”勾上，再把“记住每个文件夹的视图设置”勾取消掉，然后找个不会出错的文件夹把文件显示类型改成平铺或者其他方式，不要用缩略图。
3.在“开始→运行”中输入并执行“regsvr32/u shmedia.dll”,这样就能解决问题.但是,以后再用鼠标右键单击avi文件查看属性时,将不再显示该文件的预览，若要恢复,直接运行“regsvr32 shmedia.dll”即可。
4.使用如total commander等文件管理软件,或者使用flashfxp等软件所提供的“本地浏览”功能进行删除操作.因为这些操作不依赖于explore.exe进程,只要没有“预览”问题,也就不会有出现问题VGA线接法图解2009-11-30 21:55:08| 分类：专业安防广播会议| 标签：|字号大中小订阅字号：大大中中小小标准15针VGA 显示接口定义及焊接方法<图>VGA 15 针母插座VGA 15 针公插头VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
VGA线序,附接线图
VGA线序，附接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red
2 绿基色green
3 蓝基色blue
4 地址码ID Bit
5 自测试( 各家定义不同)
6 红地
7 绿地
8 蓝地
9 保留( 各家定义不同)
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码( 各家定义不同)
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
显示器VGA信号线接线图
显示器ＶＧＡ信号线针脚定义VGA接口有9针的和15针的，15pin的是这样的1 5。
11 151 RED Red Video (75 ohm, 0.7 V p-p)2 GREEN Green Video (75 ohm, 0.7 V p-p)3 BLUE Blue Video (75 ohm, 0.7 V p-p)4 ID2 Monitor ID Bit 25 GND Ground6 RGND Red Ground7 GGND Green Ground8 BGND Blue Ground9 KEY - Key (No pin)10 SGND Sync Ground11 ID0 Monitor ID Bit 012 ID1 or SDA Monitor ID Bit 113 HSYNC or CSYNC Horizontal Sync (or Composite Sync)14 VSYNC Vertical Sync15 ID3 or SCL Monitor ID Bit 3VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
vga线连接图
VGA 显示接口定义及焊接方法
VGA 15 针母插座 VGA 15 针公插头
VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口
∙
∙spez
∙VGA
接口引脚定义
∙spez ∙在实际操作中，还有一种非常简单适用的焊接方法：
就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；
1 、
2 、
3 脚接红、绿、蓝的芯线；
13 接黄线；
14 接白线；
外层屏蔽压接到 D15插头端壳，
褐线和黑线不用接，但是要剪齐，以防和其他线串接。
∙spez ∙红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽 D15 端壳压接
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号!。
投影机VGA线接法图解(附图)
投影机VGA线接法图VGA管脚定义及VGA线焊接方式引脚号对应信号1红基色对应焊接red 红线的芯线2绿基色green绿线的芯线3蓝基色blue 蓝线的芯线4地址码ID Bit5自测试6红地红线的屏蔽线7绿地绿线的屏蔽线8蓝地蓝线的屏蔽线9保留10数字地黑线11地址码棕线12地址码13行同步黄线14场同步白线15地址码外层屏蔽D15端壳压接还有一种非常适用的焊接方法：就是在 D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到 D15端壳。
接法如下：准备一个15针或孔的“ VGA接头”，各引脚的定义如下（“ VGA接头上有标号”）： IPIN ——Red，2PIN ——Green，3PIN ——BIUe，4PIN ——ID Bit ， 5PIN ——N/C， 6PIN ——R.GND，7PIN ——G.GND，8PIN ——BGND 9PIN ——No.Pin , 10PlN ——GND， 11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H SynC，14PIN——V SynC，15PIN ——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4, 5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就实际操作中，还有一种非常简单适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地, 红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接红线的芯线脚1红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10棕线脚11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接一般在 VGA 接头上，会 1，5，6，10，11，15 等标明每个接口编号VGA接线图嗨头Ctl端接坟)片盍桂蚪屏族蛉要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
各类vga接头接线图
1
2
3
HP接线图(3+6)
不管公母头，15针中要焊接的有1，2，3，5，10，13，14，其中6，7，8是公共地，可以单独焊接到各个针角上，也可以与金属外壳焊接在一起，二头同样的焊接法。
一般VGA线有7根线（3+4）+屏蔽层。
3根粗线为颜色线，其中的内芯分别焊接在1，2，3针角上，外芯焊接在6，7，8上，4根细线的焊接要与另一头的线序一致，比如黑接在5针上，别一头的黑也接在5针上。
以此类推。
屏蔽层可以与6，7，8线并接，再焊接到金属外层上，也可以单独焊接在金属外层上，也可以直接剪掉不焊接。
另外，焊接VGA头是比较麻烦的，焊点多，针角密，一定要耐心，接线前在针角上和VGA线上先搪锡，在VGA 线头上套好热缩管（其它护套也一样），以免各针角间短路，带来不必要的维修与质量问题。
各类VGA接头接线图
*可有可无
普通接线图(3+6)普通接线图(3+4)。
VGA接口详细接线图
VGA接口详细接线图VGA接口定义管脚定义1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
宏控中控系统投影机输出口（VGA)选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）5 线D15红基色red (R) 脚 1绿基色green(G) 脚 2蓝基色blue(B) 脚 3行同步(H) 脚13场同步(V) 脚14地线D15 端壳压接RGB接口专业的显示设备除了有D15 接口外，还有rgbhv 的BNC 接口。
RGB的焊接方法非常简单一一即可，注意选用75 欧的BNC 头。
D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11D15 端壳与10 、6 、7 、8 连接起来形成共地VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
15针VGA线接法(完全是经验方法,保证可行)
15针VGA线接法
VGA线虽然有15根线，但制作成功的关键是5根线，不能偷懒，网上有
的文章说5－10统一接地，按本人经常制作的经验是不可取的，会导致图像质
量差，偏色或者抗干扰能力差等。
线序的分配见下图，五根线是1、2、3线对（屏蔽对应为6、7、8）这是
三基色信号，很重要，还有就是13、14，这是同步信号，一般这五根线接好了，就没问题了。
注意线序，不要搞错，最简单的方法是看模块上的编号。
焊接技术要过硬，1、2、3、最好加上套管，整体焊接完成后用热熔胶固定。
外壳一定选用金属的，为了提高抗干扰效果，屏蔽层接地。
要求更高的，把5、10也对应接上。
如果两头都是自己做，线的颜色就由自己定了，但必须两个头完全对应，
如果一头是机制的，那就必须搞清楚机制那头的线序，新制作的那头严格按照
机制那头来焊接。
祝大家成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创作编号：BG7531400019813488897SX
创作者：别如克*
vga线接法图解
标准15针 VGA 显示接口定义及焊接方法 <图>
VGA 15 针母插座 VGA 15 针公插头
VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口
VGA接口引脚定义
管脚定义
1 红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )
计算机D15 VGA插头的焊接方法
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
3+4 线D15 插头
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽D15 端壳压接
在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
--------------------------------------------------------------------------------
RGB接口
专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：
RGB线的连接示意
RGB的焊接方法
用 75 欧的 BNC 头一一对应焊接即可，非常简单。
--------------------------------------------------------------------------------
特殊连接线－－D15转RGBHV连接
RBGHV D15
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线的芯线脚 13
黑线的屏蔽线脚 10
黄线的芯线脚 14
黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地
15针VGA线接法：
默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小
15针VGA线接法：
15针VGA显示器接口接法
15针VGA显示器接口接法
15针VGA显示器接口
1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）
2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）
3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）
4 ID2. Monitor ID Bit 2（显示器标识位2）
5 GND. Ground（地）
6 RGND. Red Ground（红色地）
7 GGND. Green Ground（绿色地）
8 BGND. Blue Ground（蓝色地）
9 KEY-Key. (No pin)（空，无引脚）
10 SGND. Sync Ground（同步地）
11 ID0 . Monitor ID Bit 0（显示器标识位0）
12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）
13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）
14 VSYNC. Vertical Sync（场同步）
15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）
VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。
照这样接上显示器也就能正常使用了。
2004-12-10 23:06 剑一
解释
显示器信号线原理简介
一梯形接口，上宽下窄，有三排脚，每排5脚，共计15脚。
靠近宽口为第一排，依次为二，三排。
第一排从左到右为1脚到5脚，依次6脚到10脚，11脚到15脚。
二 1脚为红色信号输入 6脚为红色信号接地
2脚为绿色信号输入 7脚为绿色信号接地
3脚为蓝色信号输入 8脚为蓝色信号接地
1脚到3脚断掉那只脚，显示器缺相应的颜色。
三 13脚为行同步信号输入，（提供给行扫描）
14脚为场同步信号输入，（提供给场扫描）
13脚或14脚断掉，电源指示灯为黄色或橙色，显示器不亮。
表现为节能状态。
四其它脚为接地，可有可无。
有的显示器为15脚，有的显示器为13脚或14脚，都是正常。
有的同学说显示器不亮了，一看信号线少了一个脚，认为是信号线的故障，这是不对的，只有断掉13脚和14脚才会不亮。
断掉1脚缺红色，断掉2脚缺绿色，断掉3脚缺蓝色。
VGA各针脚定义和VGA线接法
15针VGA各针脚的定义：
1PIN ——模拟信号的“红”
2PIN ——模拟信号的“绿”
3PIN ——模拟信号的“蓝”
4PIN ——地址码
5PIN ——N/C
6PIN ——模拟“红”的接地端
7PIN ——模拟“绿”的接地端
8PIN ——模拟“蓝”的接地端
9PIN ——备用
10PIN——数字接地端
11PIN——地址码
12PIN——地址码
13PIN——行场信号
14PIN——垂直行场信号
15PIN——接地端（屏蔽层）
VGA线改造：利用容易布线的网线（￥2.0/米），2个VGA插头（￥2.5*2）。
使用8条线焊接出VGA连线，显示器是液晶17寸刷新在1280*1024 60Hz，显示正常。
为什么用网线？因为买的VGA线插头过大（过墙需要打很大一个洞），价格也不便宜，线也较硬，布线不美观。
网线可以在墙上钻一个普通8mm孔就可以了，买白色线基本和墙体一个颜色不影响美观。
网线中的8芯线焊接VGA针脚只焊7线的焊接方法： 35W电烙铁，松香，焊锡丝 1、2、3脚分别用用其中3根颜色分别焊接两头颜色对应。
3条?
5、6、7、8、9、10脚用其中2根颜色并线焊接在一起做公共地。
2条?
4、11、12脚不接?
13脚接网线中的其中一根颜色的线。
1条?
14脚接网线中的其中一根颜色的线。
1条?
15脚接网线中的其中一根颜色的线并和VGA插头外壳焊接。
1条?
网线屏蔽层同时包扎在VGA插头外壳上，插头2端连接网线处用热缩管包扎起来美不容易弯折损坏。
看大家有很多疑问,其实只要学电工或电子的动手制作都很容易,什么信号衰减就个人看来显示的网页文字基本看不出有什么不同.这次制作网线VGA延长线实际属于偶然.年前的电脑报刊登了<电脑一拖二制作>.我照着做成功了.但VGA线成品较贵最主要原因我布线发现线比较硬又是黑色的,头又比较大需要在墙上开较大的孔,原想切断后重新焊接,萌发自己做一条VGA线(包括做USB延长线用于无限鼠标键盘接收器,电脑音频输出线).在网上搜索后发现VGA接线定义实际不需要15条线,最低6条也可以.于是采用了网线.网线里面是全铜线铜的导电是比较好的.
上面地线我使用了2条(实际3条包括15脚和外壳接地),为了就是怕信号衰减和起噪音屏蔽作用(懂点音响技术的明白这个道理).
我一共买了20米一开二,一条做VGA线,一条做USB延长线和音频输出线(4芯做USB线实测末端电压5.1V,"可能表不太准确,电脑端是5.13V"衰减0.03V,4芯做立体声音频线).去头卡尾我算了单条9米长.
网线不贵,喜欢动手的可以自己试一下.即使失败浪费也不大,何况不会失败,除非你焊接动手能力和买的流野线较差才会失败.
焊接时4、5、9、11、12先不要焊接上，我焊接时除了必要的信号线1、2、3、6、7、8、13、14、15先焊接就在电脑前试过显示正常后才把剩余的线一一试着搭接
上的，怕的是剩余的所谓地址码线如果有用岂不是短路？确认正常后才布线。
我这么焊接是拆卸过2台显示器后盖包括电脑主板VGA输出口看了VGA连线实际在电路板上接线进行的。
也可以明确告诉大家LG17寸显示器VGA连线实际只有8条连接的电路板
