常见线缆线序 VGA \ DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

VGA-DVI-HDMI接线方法图及接口定义

VGA-DVI-HDMI接线方法图及接口定义VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口)--------------------------------------------------------------------------------VGA显卡针脚定义图(F)1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步 (行同步)14 - Verical Sync 垂直同步 (场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

接法如下:准备一个15针或孔的“VGA接头”，各引脚的定义如下(“VGA接头上有标号”): 1PIN ——Red ，2PIN ——Green ，3PIN ——Blue， 4PIN ——ID Bit， 5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线;13、14为数字的行场信号，10为数字地;ID Bit为屏幕与主机之间的控制或地址码。

15针VGA接线图以及VGA接线方法

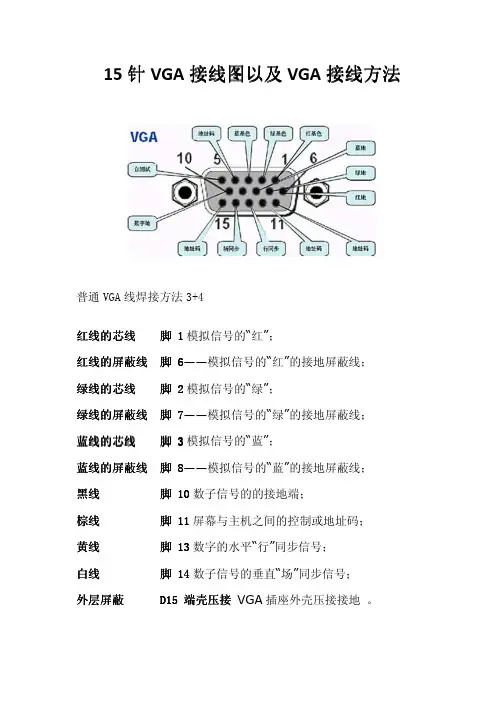

15针VGA 接线图接线图以及以及VGA 接线方法普通VGA 线焊接方法3+4红线的芯线红线的芯线脚 1模拟信号的“红”；红线的屏蔽线红线的屏蔽线脚 6——模拟信号的“红”的接地屏蔽线；绿线的芯线绿线的芯线脚 2模拟信号的“绿”；绿线的屏蔽线绿线的屏蔽线脚 7——模拟信号的“绿”的接地屏蔽线；蓝线的芯线蓝线的芯线脚 3模拟信号的“蓝”；蓝线的屏蔽线蓝线的屏蔽线脚 8——模拟信号的“蓝”的接地屏蔽线；黑线黑线脚 10数子信号的的接地端；棕线棕线脚 11屏幕与主机之间的控制或地址码；黄线黄线脚 13数字的水平“行”同步信号；白线白线脚 14数子信号的垂直“场”同步信号；外层屏蔽外层屏蔽 D15 D15 端壳压接端壳压接端壳压接 VGA 插座外壳压接接地。

我之前都是按照自己的线续，不通过数字电视也没有发现过不支持的现象红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚 5白线脚10黄线脚13褐线脚14外层屏蔽D15 端壳压接昨天把三星的纯屏自己动手查缺色，网上查询一直没有确切的线序，顺便自己做了下三星3+5线序：1-红芯 2绿芯 3蓝芯 4空 5白 6红屏蔽 7绿屏蔽 8蓝屏蔽 9黑10紫11白屏蔽12褐13白芯14黄15空3+6线序也是自己摸索的弄的不过支持本机连接数字液晶电视而且还没有发现不支持的故障：1红芯 2灰芯 3蓝芯 4空 5空 6红屏 7灰屏 8蓝屏 9空 10黑 11黄 12白 13橙 14褐 15绿还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

不过焊接出来总是感觉做工不会弄的很规矩漂亮。

VGA接口详细接线图

V G A接口详细接线图------------------------------------------作者xxxx------------------------------------------日期xxxxVGA接口详细接线图VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

宏控中控系统投影机输出口（VGA)选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）5 线 D15红基色 red (R) 脚 1绿基色 green(G) 脚 2蓝基色 blue(B) 脚 3行同步(H) 脚 13场同步(V) 脚 14地线 D15 端壳压接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。

RGB的焊接方法非常简单一一即可，注意选用 75 欧的 BNC 头。

D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

投影机VGA线接法图解附图

投影机VGA线接法图VGA的接口引脚图〔孔座〕：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色red 红线的芯线2绿基色green 绿线的芯线3蓝基色blue 蓝线的芯线4地址码ID Bit5自测试6红地红线的屏蔽线7绿地绿线的屏蔽线8蓝地蓝线的屏蔽线9 保存10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

接法如下：准备一个15针或孔的“VGA接头〞，各引脚的定义如下〔“VGA接头上有标号〞〕：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚〔如4，5，9，15等〕接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了防止出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

vga线接法图解

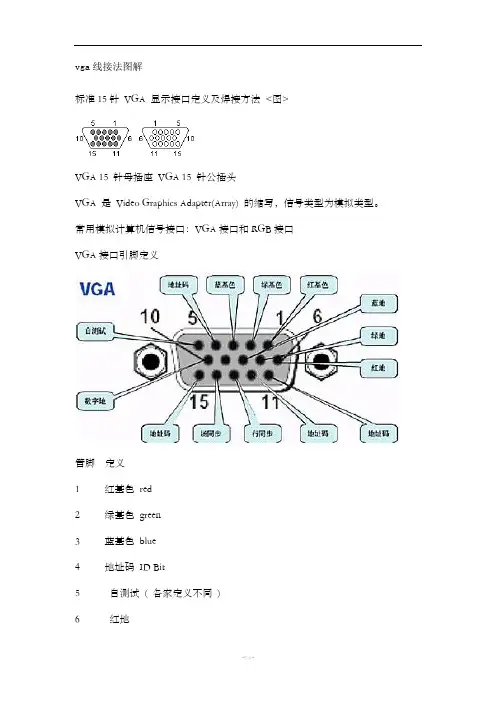

vga线接法图解标准15针VGA 显示接口定义及焊接方法<图>VGA 15 针母插座VGA 15 针公插头VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15 VGA插头的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽 D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有D15 接口外，还有rgbhv 的BNC 接口，如图：RGB线的连接示意RGB的焊接方法用75 欧的BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线的芯线脚13黑线的屏蔽线脚10黄线的芯线脚14黄线的屏蔽线脚11 或D15 端壳与10 、6 、7 、8 连接起来形成共地15针VGA线接法：默认分类2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。
