拍门安装调试方案

拍门安装调试方案
1、检验
1）用钢卷尺，检验（测量）已安装好的穿墙管末端法兰螺栓孔，与待安装的浮箱拍门后法兰的安装螺栓孔之：中心距、孔数
（孔径）是否一致？若不一致，对照图纸，查明原
因，由责任方负责整改。

2）在穿墙管末端法兰模拟中心处，用吊锤吊
垂线，检查穿墙管末端法兰与基面是否垂直？其偏
移量不得超过1°，穿墙管末端法兰螺孔分布位置
与拍门后法兰螺孔分布位置是否一致？若不一致，
由责任方负责整改。

3）确认穿墙管末端法兰、侧翻式拍门后法兰
安装尺寸、位置一致，转入下道工序。

2、浮箱拍门的安装
1）用起吊设备，将拍门后法兰平面吊至靠近穿墙管末端法兰平面，在二法兰中间夹装止水橡胶垫；用紧固螺栓，穿过穿墙管末端法兰及拍门后法兰螺孔；紧固螺栓前端加平垫，旋上紧固螺母。

2）浮箱拍门的紧固
用通用或专用扳手紧固螺母，先紧固分布于十字线上的螺母；再逐一将螺母分对紧固（即一对螺母在一条180度的平线上进行紧固）；第1遍紧固的螺母的紧度，应留有余地；待第2遍紧固螺母时，再全力紧固。

3）手动调试
解开固定拍门的铁丝。

用手拉住门环，将拍门盖拉顶至门盖限位件处，再松开，让拍门盖自然回落、闭合，目击门盖启闭自如，无卡阻；且拍门密闭性能良好，视为安装合格。

拍门

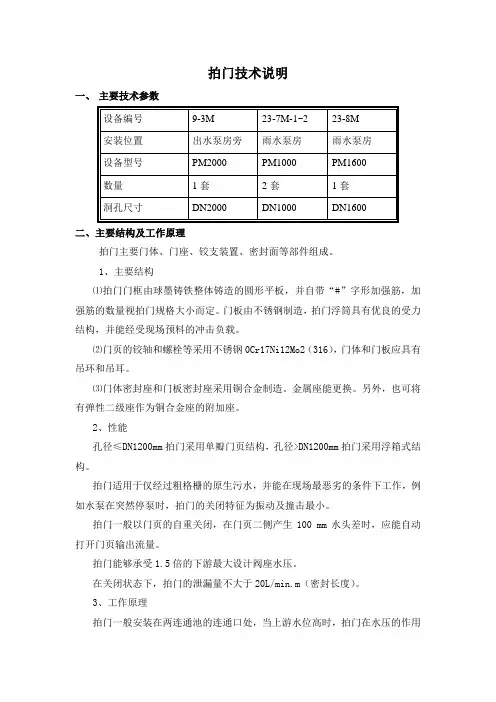

拍门技术说明一、主要技术参数二、主要结构及工作原理拍门主要门体、门座、铰支装置、密封面等部件组成。

1、主要结构⑴拍门门框由球墨铸铁整体铸造的圆形平板，并自带“#”字形加强筋，加强筋的数量视拍门规格大小而定。

门板由不锈钢制造，拍门浮筒具有优良的受力结构，并能经受现场预料的冲击负载。

⑵门页的铰轴和螺栓等采用不锈钢0Cr17Ni12Mo2（316），门体和门板应具有吊环和吊耳。

⑶门体密封座和门板密封座采用铜合金制造。

金属座能更换。

另外，也可将有弹性二级座作为铜合金座的附加座。

2、性能孔径≤DN1200mm拍门采用单瓣门页结构，孔径>DN1200mm拍门采用浮箱式结构。

拍门适用于仅经过粗格栅的原生污水，并能在现场最恶劣的条件下工作，例如水泵在突然停泵时，拍门的关闭特征为振动及撞击最小。

拍门一般以门页的自重关闭，在门页二侧产生100 mm水头差时，应能自动打开门页输出流量。

拍门能够承受1.5倍的下游最大设计阀座水压。

在关闭状态下，拍门的泄漏量不大于20L/min.m（密封长度）。

3、工作原理拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·门体：不锈钢·门座：球墨铸铁·门页的铰轴和螺栓：不锈钢0Cr17Ni12Mo2（316）·密封座：铜合金四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1176 铸造铜合金技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、钢铁件的表面处理及涂漆要求，应按照一般技术条件基本要求有关条款进行处理。

拍门说明书

拍门说明书
拍门
销售热线
传真
拍门
一、主要用途
该拍门多用于给水排水和污水处理工程的各种管道和水渠道。

用以溢流或止回介质。

也可用作各种竖井井盖。

二、主要特点
该拍门系由体、盖及铰链构件组成。

其启闭力来自水源压力，不需人工操作。

该拍门内的水压大于拍门外侧压力，则开启;反之则关闭，以达到溢流和止回的作用。

三、主要性能
, 公称压力:PN16
, 适用介质:水、河水、污水、海水、气等。

, 适用温度:-15~110?
, 执行标准:GB/T12238
, 主要零件材质:球墨铸铁或铸钢
四、拍门的主要外形及安装尺寸表
五、订货须知
1( 用户选购时，必须注明阀门公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造;
2( 用户选购时，必须注明阀门公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造;
3( 所需阀门如有特殊要求，必须注意特殊尺寸，特殊衬质等各项参数，未注明时，以企业规定材质给予制造;
4( 阀门驱动装置无特别说明，以本厂规定给予配置;
5( 用户提供阀门使用介质、温度、压力的，本厂则给予选型。

注:如需特殊阀门(大口径、高压力)或其它的用户，可与本厂技术部联系。

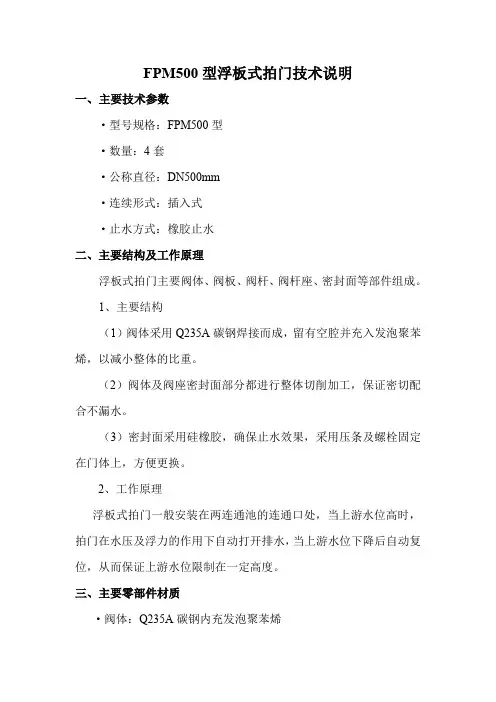

FPM500型浮板式拍门技术说明

FPM500型浮板式拍门技术说明一、主要技术参数·型号规格：FPM500型·数量：4套·公称直径：DN500mm·连续形式：插入式·止水方式：橡胶止水二、主要结构及工作原理浮板式拍门主要阀体、阀板、阀杆、阀杆座、密封面等部件组成。

1、主要结构（1）阀体采用Q235A碳钢焊接而成，留有空腔并充入发泡聚苯烯，以减小整体的比重。

（2）阀体及阀座密封面部分都进行整体切削加工，保证密切配合不漏水。

（3）密封面采用硅橡胶，确保止水效果，采用压条及螺栓固定在门体上，方便更换。

2、工作原理浮板式拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压及浮力的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·阀体：Q235A碳钢内充发泡聚苯烯·阀座：Q235A碳钢·密封面：硅橡胶·阀杆：2Cr13不锈钢·阀杆座：Q235A碳钢·紧固件：Q235A碳钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB），这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、碳钢件除锈达到Sa2.5级标准后，涂富锌底漆，环氧沥青防腐面漆。

浮箱式拍门工作原理

浮箱式拍门工作原理
浮箱式拍门，也称为浮动式拍门，是一种常见的水利工程结构，通常用于河流、水库、港口等地的防洪、控制水位、水流调节等目的。

其工作原理基于浮力和水流的力学原理。

以下是浮箱式拍门的基本工作原理：
1.浮箱结构：浮箱是浮动在水面上的大型箱体，通常由金属或混凝土等材料制成。

浮箱的底部有一定数量的孔洞，使水能够自由流入或流出浮箱内部。

2.浮力作用：浮箱通过浮力的作用能够浮在水面上。

浮力是由于浮箱内部的空气和结构的密度相对较小，使其浮在水面上。

浮箱的浮力可以根据需要进行调整，以便在不同水位下保持稳定。

3.拍门结构：在浮箱的一侧或两侧安装有拍门，拍门可以是可开启或可关闭的结构。

拍门的作用是根据需要控制水流的通行或阻塞。

拍门的调节通常通过机械装置、液压装置或电动装置来实现。

4.水流调节：当需要控制水位或水流时，可以通过调整拍门的开启程度来实现。

如果需要减小水流，可以关闭拍门；如果需要增加水流，可以打开拍门。

通过这种方式，可以实现对水位的调控，防洪或提供合适的水流条件。

5.自动或手动控制：浮箱式拍门可以根据需要进行自动或手动控制。

在一些先进的系统中，可以使用水位传感器、自动控制系统等设备，以便根据实际需要自动调整拍门的开启程度。

总体而言，浮箱式拍门是一种灵活、可调控的水利结构，通过合理调整浮箱和拍门的结构，可以在不同情况下实现对水位和水流的有效控制，满足水利工程的需要。

浮箱式拍门-中特阀门

使用说明书永嘉中特阀门有限公司2017年9月13日FPM浮箱式拍门的详细资料：一、用途：浮箱式拍门是在拍门基础上经改进提出的一种新型拍门,它吸收了球壳和浮箱式拍门的优点。

拍门是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。

主要安装在排水管道的尾端，用于防止外水倒灌。

适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

产品实物图：二、主要特点：1、具有结构简单、密封性好。

2、结构轻巧、运行阻力和闭门撞击力小。

3、在水中的浮重小,开启角度大,能有效减小水流阻力、节能省电。

4、重量轻、转动惯量小,从而使闭前角速度和闭门撞击力减小。

5、受力条件改善,其强度、刚度好。

6、安装形式为法兰结构，安装方便。

7、节省电能、人力、水处理费等。

8 、门页为密封腔体结构，比重为小。

9、无需悬挂配置配重;10、关闭时冲击力小。

11、其开启力来自水源压力;关闭力由门板自重产生，不需人工操作。

浮箱式拍门小样图：三、主要零部件材质：1、门体：碳钢Q235A、不锈钢2、门板：碳钢Q235A、不锈钢3、密封圈：橡胶NBR、止水橡胶四、主要技术参数：1、公称压力：0.1MPa-1.0MPa2、适用介质：水，河水，江水，海水，生活，工业污水3、适用温度：≦80℃五、执行标准：1、GB4457-4460-84 机械制图2、GB1182-1184-96 形态和位置公差3、GB/T12465-2002 管路松套伸缩接头4、GB/T17241.6-98 整体铸铁管法兰5、GB900-88 螺柱6、GB41-86 螺母7、GB/T9876-98 给排水管道用橡胶密封胶料8、GB/T3013-93 给水输配专用管件9、GB50268-97 给水排水管道工程施工及验收规范10、GB/Z343-84 热浸锌通用工艺11、GB/T13384-92 机电产品包装通用技术条件12、GB191 包装储运图示标志六、试验要求：1、浮箱式拍门出厂前在厂内进行强度试验，试验压力为额定压力的1.5倍，保压5分钟，以无渗漏和无结构损伤为合格。

浮箱拍门

一、总体结构:
本产品主要由门框、浮箱门体（该门体在水中比重稍大于水开启水头极小）、销轴、密封圈等构成（如图）。

圆拍门结构图
方拍门结构图
二、供货分散程度:
本厂在厂内组装好后整体供货。

三、安装前的准备:
1、查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。

2、查看安装资料（如安装图、合格证、使用说明书等）是否齐全。

3、检查洞口尺寸是否符合土建尺寸要求，洞口平面应尽量平整，土建在立面内应有一定的倾角。

4、检查预留孔或预埋螺栓位置是否正确，若为法兰连接，请检查是否与拍门
法兰相配。

5、对拍门在运输过程中的变形及损伤,要进行全面的检查和修整,且未安装前
必须水平放置，防止铸件变形影响止水效果。

四、安装:
1、把拍门门框直接与预埋螺栓联接，调正位置后紧固。

注意拍门平面应与
竖直面成一定的倾角。

若为钢制拍门，用法兰连接或直接焊按连接。

2、拉动门体上的吊耳，拍门启闭应灵活，否则应加以调整。

3、用混凝土二次浇灌把拍门门框与土建接触面间的缝隙填实。

4、每年应作一次防腐处理。

5、定期检查密封止水弹性及密封效果并更换无效密封环。

常见故障排除方法。

浮箱式拍门工作原理

浮箱式拍门工作原理浮箱式拍门是一种利用浮力和水流动力原理来实现拍门操作的装置，主要用于水坝、水闸等水工建筑中。

它的工作原理基于水流和浮力的作用，通过调节浮箱的浮力和水流对浮箱的推动来实现水闸或水闸操作的目的。

下面我们来详细介绍浮箱式拍门的工作原理。

一、浮箱式拍门的组成浮箱式拍门一般由浮箱、连杆、拍门等部分组成。

浮箱是整个装置的核心部件，由密封性较好的材质构造而成，使得浮箱能够在水中获得浮力。

连杆则是用来连接浮箱和拍门，起到传递浮力和水流动力的作用。

而拍门则是实现水闸或水闸开关的组件。

二、浮力原理浮箱式拍门的工作原理首先基于浮力原理。

根据阿基米德原理，当一个物体浸没在液体中时，它所受到的浮力大小等于它所排开的液体的重量，且浮力的方向与物体所处液体的密度和重力加速度有关。

通过浮箱的设计和浮力的作用，可以使得浮箱在水中具有一定的浮力，使其能够在水中浮动。

三、水流动力原理浮箱式拍门的工作原理还利用了水流动力。

当水流通过浮箱周围时，由于水流的流速和压力的作用，会对浮箱产生一定的推动力。

这个推动力的大小与水流的流速、密度和浮箱的形状、体积有关。

通过合理地设计浮箱的形状和大小，可以使得水流在作用下能够产生足够的推动力。

四、工作原理在实际工作中，当需要打开或关闭水闸或水闸时，可以通过调节浮箱的浮力和水流对浮箱的推动来实现。

当需要关闭水闸时，可通过增大浮箱的浮力或者让水流对浮箱施加反向的推动力，使得浮箱能够向水闸移动并将拍门关闭；当需要打开水闸时，可通过减小浮箱的浮力或者使水流对浮箱施加正向的推动力，使得浮箱能够远离水闸并使拍门打开。

浮箱式拍门的工作原理是基于浮力和水流动力的相互作用。

通过合理地利用这两种原理，可以实现水闸或水闸的开关操作，有效地控制水流，维护水工建筑的安全和正常运行。

钢制拍门技术说明

钢制拍门技术说明
一、主要技术参数
·拍门口径：
·门体安装角度：80°
·工作制：间歇运行
二、主要结构及工作原理
拍门主要由门体、门框、密封圈、销轴、法兰等部件组成。

1、主要结构
⑴门框由钢管、钢板、法兰焊接而成，在门框的上顶侧焊上两只支座，以便与门体用销轴联接。

⑵门体用一块圆形平板在迎水面侧焊上“井”字形的加强筋，再精加工其表面。

⑷密封面采用止水橡皮条，将橡皮条嵌入门座的表面燕尾槽。

2、工作原理
拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零件材料
·门框：不锈钢
·门体：不锈钢
·密封圈：橡胶
四、设备设计、制造、检验所遵循的标准目录
JB2932-86水处理设备制造技术条件
JB/ZQ4000.2-86切削加工件通用技术条件
JB/ZQ4000.3-86焊接件通用技术条件
JB/ZQ4000.9-86装配技术条件
JB/ZQ4286-86包装技术通用技术条件
YJ1010抛丸喷吸技术条件及检验方法
JB/ZQ4000.1-86产品检验通用技术要求
五、设备的可靠性及耐久性
1、设备无故障时间不少于20000小时。

2、整机使用寿命在25年以上。

六、供货范围
·整机供货：门框、门体、销轴
七、包装和标识
·设备按国家标准进行包装，而且应采取必要的防潮、防雨、防腐、防震动破坏措施，并保证能够多次装卸和长途运输。

YPM800拍门技术说明(HT200)

YPM1000拍门技术说明一、主要技术参数·洞孔尺寸：DN1000mm·止水方式：橡胶止水二、主要结构及工作原理拍门主要门体、门座、铰支装置、密封面等部件组成。

1、主要结构⑴门体为整体铸造的圆形平板，并自带“#”字形加强筋，加强筋的数量视拍门规格大小而定。

⑵门座由铸铁整体浇铸而成，在门座的表面上加工一道燕尾槽，底板上设有预埋螺栓孔（φ8-φ23）。

⑶门体及门座密封面部分都进行整体切削加工，保证密切配合不漏水。

⑷密封面采用止水橡皮条，将橡皮条嵌入门座的表面燕尾槽。

2、工作原理拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。

三、主要零部件材质·门体：HT200铸铁·门座：HT200铸铁·止水橡胶：防50#·铰支销轴：304不锈钢·紧固件：321不锈钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件GB1176 铸造铜合金技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级 GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的防腐1、铸铁抛丸除锈达到Sa2.5级标准后，涂富锌底漆，环氧沥青防腐面漆。

拍门安装

拍门安装施工工艺
1、技术方案
（1）拍门安装流程：清理配合面→涂抹润滑油→安装阀座→安装铰链及阀板→安装密封圈→安装完成检查→闭水试验。

（2）阀门安装流程及注意事项：
安装前先对管口配合面清理洁净，涂上润滑油，不得用硬物刮伤配合面。

装配轴承时，不得野蛮装配，应按照装配规范进行操作。

装配所用的不同规格的螺栓、螺母、垫片不得混在一起，需分开放置。

安装完毕后进行检查，在阀体内放置60W灯泡放置在阀体内，关上阀门后，阀门与密封条间隙不应大于，间隙处基本不见光。

若条件允许可进行简单的闭水试验。

（3）质量保证措施
加强对关键岗位作业人员的技术培训和质量意识教育，使其充分了解施工组织措施的意图和要求，并严格按措施和规范进行作业。

按照“计划、实施、检查、处理”（PDCA循环）进行质量管理活动。

做到目标明确、现状清楚、对策具体、措施落实、及时检查和总结。

（4）安全保证措施
建立严格的经济责任制是实施安全管理目标的中心环节；运用安全系统工程的思想，坚持以人为本、教育为先、预防为主、管理从严是做好安全事故的超前防范工作，是实现安全管理目标的基础；机构健全、措施具体、落实到位、奖罚分明，是实现安全管理目标的关键。

开展安全标准化工地建设，按安全标准工地进行管理，采用安全易发事故点控制法，确保施工安全。

（5）环境保护措施
在施工过程中，对全体员工加强资源保护的宣传教育，尽量减轻对现有生态环境的破坏，创造一个新的良性循环的生态环境。
