空气断路器参数整定的相关知识
断路器整定原则
断路器整定原则，是指根据电网和配电系统运行特性，确定断路器动作参数（脱扣电流、延时时间等）的原则。
其目的是为了确保断路器在发生故障时能够迅速切断故障电流，保护设备和线路免受损害，同时又不因误动作而影响电网和配电系统的正常运行。
断路器整定原则主要包括以下几个方面：1.选择性原则：选择性原则是断路器整定的首要原则。
它要求断路器在故障发生时，只切断故障点及其上游的线路或设备，而不切断故障点下游的线路或设备。
这样可以最大限度地减少故障对电网和配电系统的影响，并便于故障点的查找和修复。
2.灵敏性原则：灵敏性原则是指断路器能够在故障发生时，迅速动作并切断故障电流。
这要求断路器的脱扣电流整定值要小于故障电流的最小值，而且延时时间要尽可能短。
这样可以防止故障电流对设备和线路造成更大的损害，并提高电网和配电系统的可靠性。
3.可靠性原则：可靠性原则是指断路器在正常运行时，不会误动作。
这要求断路器的脱扣电流整定值要大于正常运行电流的最大值，而且延时时间要足够长。
这样可以防止断路器因过载或其他原因而误动作，影响电网和配电系统的正常运行。
4.经济性原则：经济性原则是指断路器的整定要考虑到经济效益，避免不必要的投资和维护费用。
这要求断路器的脱扣电流整定值和延时时间要根据实际情况合理选择，避免过高或过低。
5.协调性原则：协调性原则是指断路器的整定要与上游和下游的断路器相协调，以确保故障时能够正确切断故障电流，并防止故障的蔓延。
这要求断路器的脱扣电流整定值和延时时间要根据上游和下游断路器的整定情况合理选择，避免出现“重叠保护区”或“真空保护区”。
断路器整定是一项复杂而重要的工作，需要考虑多方面的因素，并根据实际情况进行综合考虑。
整定得当的断路器可以确保电网和配电系统安全稳定运行，而整定不当的断路器则可能导致故障的蔓延，甚至造成设备和线路的损害。
因此，断路器整定必须由专业人员进行，并严格按照相关标准和规范执行。
自动空气开关脱扣器整定电流原则
福堂水电站低压配电屏断路器脱扣器整定原则下面给出了断路器瞬时脱扣器、短延时脱扣器和过载脱扣器整定电流值确定原则，延时脱扣器整定时间确定原则，以供断路器调试、整定时参考。
此外，断路器调试技术人员还应详细了解低压配电屏内各型断路器的具体参数及调整方法，以正确确定断路器的整定值。
(1)瞬时脱扣器整定电流值确定原则瞬时脱扣器的整定电流I rm应大于回路的最大尖峰电流。
1)单台电动机回路：I rm≥K k I q (一)式中：Irm—瞬时脱扣器整定电流(A)Iq—电动机起动电流(A)K k—可靠系数。
K k取1.8~2在电动机首次起动前，电动机起动电流可按电动机额定电流In的6.5倍估计，则：Irm≥(1.8~2)x6.5xIn=(11.7~13)In (二)获得电动机实际起动电流Iq后，根据式(一)求出K k I q，并按照向上靠的原则选择与K k I q接近的脱扣器整定电流Irm。
2)馈电干线I rm≥K k I q∑(三)式中：Irm—脱扣器瞬时整定电流(A)Iq∑—馈电干线电动机起动电流总和(A)K k—可靠系数。
K k取1.35在电动机首次起动前，电动机起动电流可按电动机额定电流In的6.5倍估计，则：Irm≥1.35x6.5xIn∑=8.8In∑(四)获得电动机实际起动电流Iq∑后，根据式(三)求出K k I q∑，并按照向上靠的原则选择与K k I q∑接近的脱扣器整定电流Irm。
对于带有短路短延时的断路器(如：NZM10-250N/ZMV-250)，瞬时脱扣器整定电流还应大于短延时脱扣器整定电流值。
(2)短延时短路脱扣器整定电流值确定原则短延时短路脱扣器的整定电流I rmv应大于回路的最大尖峰电流。
1)单台电动机回路：I rmv≥K k I q (五)式中：Irmv—短延时短路脱扣器整定电流(A)Iq—电动机起动电流(A)K k—可靠系数。
K k取1.35在电动机首次起动前，电动机起动电流可按电动机额定电流In的6.5倍估计，则：Irm≥1.35x6.5xIn=8.8In (六)获得电动机实际起动电流Iq后，根据式(五)求出K k I q，并按照向上靠的原则选择与K k I q接近的脱扣器整定电流Irmv。
空气断路器参数整定的相关知识
空⽓断路器参数整定的相关知识ABB空⽓断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空⽓断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？?框架电流Iu：⼜称为额定不间断电流。
指在规定条件下，电器在长期⼯作制下，各部件的温升不超过规定极限值时所承受的电流值。
?额定⼯作电流Ie：指在规定条件下，能保证电器正常⼯作的电流值。
它和额定电压、电⽹频率、额定⼯作制、使⽤类别、触头寿命及防护等级等因素有关。
有时被标识为In。
?额定电流整定值Ir：这是使⽤者通过断路器的脱扣器⾃⾏整定的⼀个电流值，断路器根据使⽤者整定的Ir对电路进⾏过载、短路保护。
?⽐如ABB的塑壳断路器S5N400R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 –1)Ie 可调极限短路分断能⼒Icu、额定运⾏短路能⼒Ics、短时耐受电流Icw的含义·极限短路分断能⼒Icu:断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使⽤。
·额定运⾏短路能⼒Ics 断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使⽤。
Ics必定⼩于或等于Icu，⼀般⽤Ics = xx % Icu 表⽰。
·额定短时耐受电流Icw:要求断路器在⼀定时间内承受⼀定的短路电流，不损坏并且仍能可靠的执⾏其功能。
短时耐受电流必须给出两个值，⼀个是时间，⼀个电流。
⽐如1S 、45KA，表⽰1S内可以承受的电流45KA。
施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

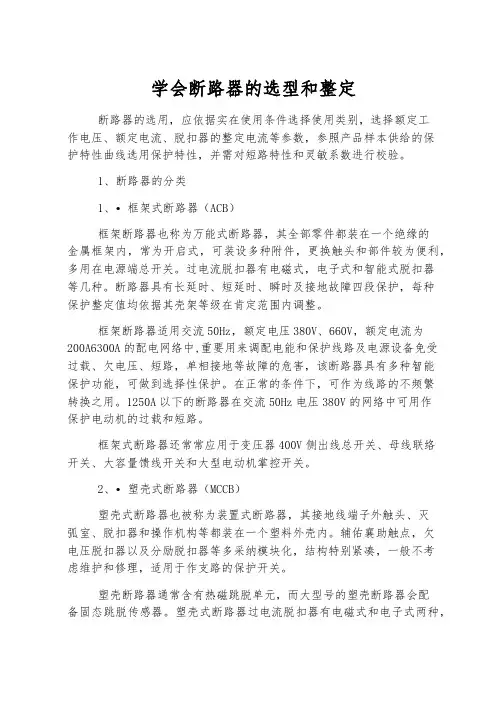

学会断路器的选型和整定
学会断路器的选型和整定断路器的选用，应依据实在使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本供给的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
1、断路器的分类1、•框架式断路器（ACB）框架断路器也称为万能式断路器，其全部零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为便利，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均依据其壳架等级在肯定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A6300A的配电网络中,重要用来调配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。
框架式断路器还常常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机掌控开关。
2、•塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅佑襄助触点，欠电压脱扣器以及分励脱扣器等多采纳模块化，结构特别紧凑，一般不考虑维护和修理，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线掌控和保护，小型配电变压器的低压侧出线总开关，动力配电终端掌控，也可用于各种生产机械的电源开关。
万能式空气断路器额定电流如何设定？
万能式空气断路器额定电流如何设定？
见品牌万能式空气断路器：
表2万能式空气断路器过电流脱扣器电流整定值
变压器容量为1600kVA，10/0.4kV，D,yn11接线。
选择低压侧主进断路器。
先确定过电流整定值:
1）长延时过电流脱扣器整定电流宜等于或接近于变压器低压侧额定电流，变压器低压侧额定电流为2309A，取2500A。
2）短延时过电流整定电流=4×=10000A，短延时时间整定为0.4s。
3）主进断路器与各馈出线的保护电器都装在低压配电屏内，距离不过几米，在此范围内发生短路和接地故障的概率很小，不设置瞬时过电流保护，以避免出线故障时主进断路器无选择性动作。
考虑到日后更换变压器的可能或变压器短暂的过负荷可能，断路器额定电流大于长延时过电流脱扣器整定电流，壳架等级大于等于断路器额定电流。
可根据《工业与民用配电设计手册（第三版）》表2-21选择壳架等级为300A，额定电流为2900A的断路器。
小结：
1）大部分厂家的万能式空气断路器产品的过电流脱扣器为电子式。
2）有的厂家其万能式空气断路器以安培数为壳架等级，有的厂家以编码作为壳架等级的规格，有的厂家型号中不体现壳架等级，有的厂家型号中既有框架代号，又有电流。
这也印证了壳架等级的定义“结构尺寸对几个电流额定值者同”，即壳架等级是断路器尺寸的表征。
3）万能式空气断路器额定电流小于等于壳架等级，即一个壳架等级含多个额定电流。
4）同一厂家，额定电流相同的产品有不同的壳架等级，区别在于壳架等级大的断路器，其尺寸更大，此外，分断能力、使用寿命等参数也有所不同。
来源：网络。
低压断路器的整定原则
低压断路器的整定原则
（1）断路器在正常工作和用电设备正常启动时，所装设的保护不应动作切断电路。
（2）线路故障时，应可靠切断故障电路。
断路器的最根本任务是保护电路，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。
（3）各级保护电器线路故障时，应该有选择性地切断电路。
电气控制设备各级断路器的保护动作特性应能彼此协调配合，要有选择性地动作，即发生故障时，应使靠近故障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动作，尽可能地缩小断电范围。
这三项要求常常是相互矛盾的，控制系统设计的任务就是要合理地选择保护电器，正确整定其参数，如保护电器额定电流或整定电流大小受到第（1）和第（2）项的限定，而动作时间的快慢又受到第（2）和第（3）项的制约，则必须仔细计算、校验，协调矛盾，实现对立的统一，以符合规范的要求。
断路器整定参数
断路器整定参数
断路器的整定参数是指在不同的电气系统中，根据电路的电流和故障情况，对断路器的动作性能进行调整和设置的参数。
下面是一些常见的断路器整定参数：
1. 额定电流（Rated Current）：指断路器设计的最高允许电流。
根据电路负载和故障电流的预测，选择适当的额定电流。
2. 动作时间（Trip Time）：指断路器从检测到故障电流到断开电路的时间。
根据电路的短路电流和故障性质，设置合适的动作时间，以确保快速断开电路，保护设备和人员的安全。
3. 熔断电流（Rated Breaking Capacity）：指断路器在断开故障电流时能够安全熔断的最大电流。
根据电子设备或电路的要求，选择具有足够的熔断电流的断路器。
4. 过载保护（Overload Protection）：包括长时间过载电流的保护。
设置合适的过载保护参数，以便在电路超过额定电流但不到短路电流时，断路器可以延迟一段时间才动作。
5. 短路保护（Short Circuit Protection）：包括短时间内高电流的保护。
根据电路的短路电流和故障条件，设置适当的短路保护参数，以便在电路遭遇短路时，断路器可以快速断开电路。
这些参数的设定通常通过断路器的电子控制装置（如热继电器、数字保护装置等）进行调整。
具体的整定参数会根据不同的断路器类型（如空气断路器、磁力断路器、真空断路器等）和应用环境而有所不同。
对于实际的断路器整定操作，建议咨询电气工程师或具备相关经验的专业人士。
断路器整定值
之马矢奏春创作断路器基本参数和选型该帖被浏览了195次| 回复了6次断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的呵护电器之一,也是功能最完善的呵护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压呵护.根据分歧需要,断路器可配备分歧的继电器或脱扣器.脱扣器是断路器总体的一个组成部份,而继电器,则通过与断路器把持机构相连的欠电压脱扣器、分励脱器来控制断路器.高压断路器一般由脱扣器来完成其呵护功能.标明高压断路器电流特性的参数很多,容易混淆不清.在设计文件中,经常在标明断路器的电流值时,不说明电流值的意义,给订货造成混乱.要完整准确的选择断路器,清楚地标定断路器的各个电流参数是需要的.1 断路器的额定电流参数国标《高压开关设备和控制设备高压断路器》gbl4048.294(等效采纳iec9472)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架品级额定电流1nm,并给出如下界说：断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流.对带可调式脱扣器的断路器则为脱扣器可长期通过的最年夜电流.断路器壳架品级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最年夜脱扣器额定电流暗示.国标gbl4048.294中对断路器额定电流的界说与我们通常所说的概念有些分歧.当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架品级额定电流”而不是“脱扣器额定电流”.例如当我们选择一只dz20y100／330080a型断路器时,通常我们简单地说其额定电流为 100a,脱扣器的额定电流为80a.大都高压断路器供应商所提供的产物资料中,也一般不提“断路器壳架品级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架品级额定电流”的一种简称,似乎较为合适.也许标准中对额定电流的界说与平时使用的纷歧致是招致混乱的原因之一.“断路器壳架品级额定电流”是标明断路器的框架通流能力的参数,主要由主触头的通流能力决定,它也决定了所能装置的脱扣器的最年夜额定电流值.在选择断路器时,此参数是不成缺少的.2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等.过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器,并有长延时、短延时、瞬时之分.过电流脱扣器最为经常使用.过电流脱扣器其举措电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆.电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的.过电流脱扣器按装置方式又可分为固定装置式或模块化装置式.固定装置式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不成调节,如dz20型；而模块化装置式脱扣作为断路器的一个装置模块,可随时调换,灵活性很强,如merlingerin公司的ns型.标明过电流脱扣器的电流有以下几个参数：脱扣器额定电流1n,指脱扣器能长期通过的最年夜电流.长延时过载脱扣器举措电流整定值ir,固定式脱扣器其1r=in,可调式脱扣器其ir为脱扣器额定电流1n的倍数,如1r=0.4～1×1n.短延时电磁脱扣器举措电流整定值im,为过载脱扣器举措电流整定值ir的倍数,倍数固定或可调,如im=2～10×ir.对不成调式可在其中选择一适当的整定值.瞬时电磁脱扣器举措电流额定值im′,为脱扣器额定电流in 的倍数,倍数固定或可调,如im′=1.5～11×in.对不成调式可在其中选择一适当的整定值.3 断路器的短路特性电流参数3.1 额定短路分断能力icn断路器的额定短路分断能力icn应采纳icu、ics暗示,在具体产物标准中确定.3.2 额定极限短路分断能力icu额定极限短路分断能力icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流暗示.要按规定的试验法式otco举措之后,不考虑断路器继续承载它的额定电流.o暗示分断把持；co暗示接通把持后紧接着分断把持；t暗示两个相继把持之间的时间间隔,一般不小于3min.3.3 额定运行短路分断能力ics额定运行短路分断能力ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,ics是icu的一个百分数.在按规定的试验法式otcotco举措之后,断路器应有继续承载它的额定电流的能力.对额定短路分断能力年夜于1500a的小型断路器,国标《家用及类似场所用断路器》gbl0963(等效采纳iecb98)规定应进行额定极限短路分断能力icu和额定运行短路分断能力ics试验.当icu≤6000a时,icu=ics,故只需作ics试验.所以标明短路分断能力为4500a、 6000a的小型断路器,其icu=ics=icn,故一般只提及其额定短路分断能力icn值.3.4 额定短时耐受电流icw额定短时耐受电流icw是指断路器在规定的试验条件下短时间接受的电流值.对交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05s.4 标定断路器的电流参数断路器的短路电流参数icu、ics、icw在选定断路器时需考虑,断路器型号和壳架品级额定电流inm选定后就已确定,故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚.4.1 小型断路器mcb(miniature circuitbreaker)对将塑壳和过电流脱扣器加工为一体的小型断路器mcb而言,如merlingerin公司的c45n系列、abb公司的s230系列、奇胜公司的e4cb系列、国产dzxl9系列等,一般产物资料中只提供“断路器额定电流”一个值,此参数具有断路器壳架品级额定电流inm、脱扣器额定电流in、长延时过载脱器举措电流整定值ir三重含义,也即inm=in=ir,而瞬时电磁脱扣器举措电流额定值im′一般为固定值.因此在选择小型断路器时,只需给出一个电流值即可,不会发生歧义.4.2 塑壳式断路器mccb(mouldedcasecircultbreaker)塑壳式断路器产物种类繁多,标定其电流比力复杂.如国产dz20系列、abb公司的sacemodul系列、merlingerin公司的compactns系列均为经常使用的塑壳式断路器.当断路器配装固定式的过流脱扣器时,脱扣器额定电流in和长延时过载脱扣器举措电流整定值ir相同,即in=ir,如dz20系列、tc系列、h 系列断路器属此种情况.此时需要标定两个电流值,断路器壳架品级额定电流inm、脱扣器额定电流in(或长延时过载脱扣器举措电流整定值ir).瞬时脱扣器举措电流整定值im′为固定值,一般不需标明.当断路器配装可调模块式的过流脱扣器时,脱扣器的各个电流均需明确标定,首先标明断路器壳架品级额定电流inm,然后标明所选择的脱扣器型号和脱扣器的各个电流整定值.如被选择merlingerin公司的compactns系列断路器时,需给出如下完整参数.nsl00h型,imm=100a,配str22se40a型电子脱扣器,in=40a,ir=0.8in(32a),im=5ir(160a),im′≤11in(固定值).4.3 框架式断路器acb(aircircuitbreaker)框架式断路器功能完善,多配装可调模块式过流脱扣器,如较me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb 公司的asce－megamax－f系列等.标注电流参数时,首先标明断路器壳架品级额定电流inm,然后标明选择脱扣器和脱扣器的各个电流整定值.断路器的经常使用基秘闻关符号其合义断路器的经常使用基秘闻关符号其合义及相互之间的关系Inm——断路器壳架品级电流 A ,它所指的含义是本断路器内所能装置的最年夜开关及脱扣器电流值.In——断路器的额定电流 A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不成调固定式热脱扣器中In=Ir1.Ir1——断路器的长延时整定电流 A ,它所指的含义是该断路器的过载呵护脱扣器所整定的电流值.Ir2——断路器的短延时整定电流 A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为2～12Irl 左右可调.Ir3——断路器的瞬时整定电流 A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不成调固定式脱扣器中,配电型为5Irl、10Irl两种,电念头呵护型为12Ir1,在电子可调式中,为 4～16Irl 左右可调.Ir4——断路器的单相接地整定电流 A ,它所指的含义是该断路器呵护的线路或设备发生单相接地故障时,接地呵护脱扣器整定的电流值,它的数值为0.2～0.6Irl 左右可调.Ire——断路器的漏电举措电流 A ,它所指的含义是该断路器呵护的线路或设备发生不正常泄漏电流时,漏电呵护脱扣器整定的电流值.它的数值为0.03/0.1/0.3/0.5A几种.Ir0——断路器预报警举措电流 A ,它所指的含义是该断路器负载电流超越预先设定的电流时,预报警装置发出报警指示信号,它的数值为 0.5～lIr1 左右可调.Ir2——短延时脱扣器的脱扣时间整定值 s A,可调时间为0.05～0.45s.这位朋友,您是在学电工学吧,在电工规程中规定,上一级开关的整定值必需年夜于下一级开关的整定值：原因是如果供电线路的末端发生故障时,会迅速切断它的上一级开关,而不会越级跳闸,使故障跳闸的范围尽量缩小,减少因停电而带来的影响和损失.开关的整定项目有很多的,主要有以下几个方面：1.过电流（过载）整定.2.短路电流整定（分为按时限和反时限）.3,漏电电流年夜小与时间整定.4.过电压和欠电压数值和时间整定.等等吧！在您将来的学习过程中会慢慢了解的更多的,祝您学习愉快,步步高升！整定值是经过整定计算和试验,所得出呵护装置(或继电器)完成预定呵护功能所需的举措参数(举措值、举措时间等)规定值.如果上一级小于下一级,那么上一级已经举措而下一级仍未举措,就没有呵护作用了.是开关接受的举措电流。
断路器整定电流的计算
断路器整定分多种情形：1、万能式空气断路器：一般带有电子脱扣器，可以在出厂前整定，也可以在安装现场整定，需要用调试仪器；2、塑壳断路器：热磁脱扣性能一般是出厂前就固定的（与产品制造工艺有关，特殊要求要订做），也有可以现场进行整定的，但也需要带电子脱扣器附件（参见施耐德产品）价格高，通常选择塑壳断路器是根据样本技术参数选择（如：短时脱扣曲线、长延时脱扣曲线、瞬时脱扣过流倍数等）；3、微型断路器：终端配电用，不用整定（大致分7~10倍瞬断和10~14倍瞬断两大类，分别用于照明、电动机负荷），虽然名牌产品也有热脱扣调节螺丝，但不易掌握精确度。
小型断路器计算电流除0.8,塑壳断路器计算电流除0.9,得整定电流按照计算电流的1.25倍考虑即可低压电机热继电器的整定值是电机额定值的0.95~1.05倍。
如果是热继电器的话，整定电流=1.1*额定电流郭老师您好,请问您额定电流和整定电流的关系及怎样计算整定电流?悬赏分：0 - 解决时间：2009-1-7 19:34计算整定电流有什么参考资料?提问者：dwz092 - 秀才三级最佳答案不同的设备有不同的保护配置，不同的配置有不同的整定方法，必须根据保护设备的种类、形式、保护要求、现场情况进行整定和调校；保护定值的计算不是很复杂，但没有经验，没有基础，计算也是不好入手的，只要计算一次，就顺手了；以10KV配电变压器为例，一般配电变压器装设过电流和速断保护；过流保护一般取额定电流的1.2-1.5倍，速断保护一般取额定电流的5-7倍；最后还要根据装设地点的短路电流大小，校验保护的灵敏度；许多书上有保护定值的计算过程案例，你可以参考，但工程实践中，大多用经验公式，来得更快，更直接有效。
电工常用口诀--电动机电流计算(2008-11-11 18:14:53)标签：自控仪表it分类：自控电工常用口诀--电动机电流计算1、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。
空气开关规格型号参数含义
空气开关规格型号参数含义
空气开关是一种常用的电气元件，用于控制电路中的空气压力。
它通常由以下
几个规格型号参数来描述其性能和特点。
1. 额定电流（Rated Current）：指空气开关能够承受的最大电流值。
该参数用
于确定空气开关的额定工作负载能力，以确保其正常运行和安全性能。
2. 额定电压（Rated Voltage）：表示空气开关被设计和制造用来操作的标准电压。
该参数确定了空气开关可适用于的电气系统电压范围。
3. 接触电阻（Contact Resistance）：指导通电状态下空气开关接触点间的电阻。
低接触电阻能够提供更可靠的电气连接，减少能量损耗和接触发热。
4. 绝缘电阻（Insulation Resistance）：表示空气开关与其他电气部件之间的绝
缘程度。
高绝缘电阻意味着空气开关能够防止电路中的漏电和电气干扰。
5. 动作时间（Operation Time）：指开关从操作信号输入到实际动作的时间。
该参数确定了空气开关的响应速度和实际应用时的延迟。
6. 额定短路闭合能力（Rated Short-Circuit Making Capacity）：表示在额定电流
和额定电压条件下，空气开关能够承受的瞬时短路电流。
该参数用于判断开关在短路事件发生时是否能够承受电流冲击而不损坏。
通过了解和理解空气开关的规格型号参数，我们可以选择适合特定需求的空气
开关，确保其安全可靠地运行在电气系统中。
在实际应用中，根据具体的使用场景和要求，还可以考虑其他参数，如环境温度范围、机械寿命和外观尺寸等。
断路器的选择及相关参数
断路器的选择及相关参数首先，选择合适的断路器必须根据应用环境和需求确定额定电流。
额定电流是指断路器能够正常运行的最大电流值，通常以安培（A）为单位。
在选择断路器时，需要根据所要保护的电器设备的额定电流来决定断路器的额定电流。
一般来说，断路器的额定电流应比所要保护的电器设备的额定电流稍大一些，以确保能够在设备负载增加时进行可靠的短路保护。
其次，额定短路开断能力也是选择断路器的重要参数之一、额定短路开断能力是指断路器能够安全、可靠地开断短路故障电流的能力。
短路故障电流是指电气系统中出现短路时流过断路器的最大电流。
在选择断路器时，需要根据系统中可能出现的短路故障电流来确定断路器的额定短路开断能力。
一般来说，断路器的额定短路开断能力要大于系统中可能出现的最大短路故障电流，以确保能够可靠地开断短路故障。
第三，额定操作电压也是选择断路器的关键参数之一、额定操作电压是指断路器能够正常运行的最高电压。
在选择断路器时，需要根据所要保护的电器设备的额定电压来确定断路器的额定操作电压。
一般来说，断路器的额定操作电压要等于或略大于所要保护的电器设备的额定电压，以确保能够在设备电压增加时进行可靠的过载保护和短路保护。
此外，额定绝缘电压也是选择断路器的重要参数之一、额定绝缘电压是指断路器能够安全、可靠地承受的最高绝缘电压。
在选择断路器时，需要根据系统中可能出现的最高绝缘电压来确定断路器的额定绝缘电压。
一般来说，断路器的额定绝缘电压要大于系统中可能出现的最高绝缘电压，以确保能够可靠地保护设备免受绝缘击穿。
最后，额定频率也是选择断路器的关键参数之一、额定频率是指断路器能够正常运行的电气系统频率。
在选择断路器时，需要根据所要保护的电器设备所在的电气系统的频率来确定断路器的额定频率。
一般来说，断路器的额定频率要等于或略大于所要保护的电器设备所在的电气系统的频率，以确保能够正常工作。
断路器的选择与整定
发热对电气设备的影响 如果运行温度长期超过材料的极限工作温度，则绝缘的 老化加剧，寿命大大缩短。所以电机在运行中，温度是 寿命的主要因素之一。 绝缘8℃定律：有机绝缘材料的温度每增加8℃，其使用 寿命减半。 对电子元件的影响
计算电流 在设计计算中我们是将“半小时最大负荷”作为计算 负荷的，计算负荷用Pc(Qc、Sc或Ic)表示。为什么用半小 时最大负荷作为计算负荷的值呢?这是因为，中小截面 (35mm2以下)的导线发热常数T一般在10min以上，导体达到 稳定温升的时间约为(3~4)T，即对于多数导体发热并达到 稳定温升所需时间约为30min。所以只有持续30min以上的 平均最大负荷值才有可能构成导体的最高温升，而时间很 短的尖蜂电流是不能使导线达到最高温度的，因为导线的 温度还未升高到相应负荷的温度之前，尖蜂电流早己消失。 因此，计算负荷与稳定在半小时以上的最大负荷是基 本相当的，所以计算负荷就可以认为是“半小时最大负 荷”，用P30来表示有功计算负荷，用Q30表示无功计算负荷、 用S30表示视在计算负荷，用I30表示计算电流。
短路脱扣器电流整定值 Im
短路脱扣继电器 ( 瞬时或短延时)用于高故障电流值出 现时，使断路器快速跳闸。其跳闸阈值 Im： 由家用型断路器的标准如 IEC 60898 标准确定； 或者依据相关标准，特别是 IEC 60947-2 标准，由工 业用断路器的制造厂标出。
低压断路器的过负荷和短路保护装置的电流脱扣范围
ห้องสมุดไป่ตู้
最大允许电流：Iz
这是电路电缆允许无限期通过的且不会降低其正常 预期寿命的电流的最大值。对于给定的导线截面积，电 流的大小取决于以下几个参数： 电缆及电缆通道的内部构造 ( 铜或铝导线；PVC 或 EPR 等绝缘方式；有效导线的根数)。 周围环境温度。 安装方式。 邻近线路的影响。
断路器的整定什么意思？断路器应该如何选择和整定呢？图文讲解！
断路器的整定什么意思？断路器应该如何选择和整定呢？图⽂讲解！好消息！断路器整定值是指断路器整定的动作电流。
⽐如⼀个断路器额定电流是200A，即In=200。
⼀般塑壳的热保护可整定的范围为0.6-1In，如果整定为0.6，则表⽰整定值为120A，即电流超过120A时，断路器会在⼀定时间后分闸（具体的分闸时间参照断路器的电流时间曲线）。
另有⼀个电流是短路保护电流Isd。
可整定的范围⼀般为4-12Ir。
如果整定为10（10Ir,如前即1200A），则电流⼀旦过1200A，断路器马上跳闸（没有延时）。
那么断路器具体应该如何选择和整定呢？我们⼀起来看看以下详细介绍：断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在⼀个绝缘的⾦属框架内，常为开启式，可装设多种附件，更换触头和部件较为⽅便，多⽤在电源端总开关。
过电流脱扣器有电磁式，电⼦式和智能式脱扣器等⼏种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在⼀定范围内调整。
框架断路器适⽤交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电⽹络中,主要⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之⽤。
1250A以下的断路器在交流50Hz电压380V的⽹络中可⽤作保护电动机的过载和短路。
框架式断路器还经常应⽤于变压器400V侧出线总开关、母线联络开关、⼤容量馈线开关和⼤型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端⼦外触头、灭弧室、脱扣器和操作机构等都装在⼀个塑料外壳内。
辅助触点，⽋电压脱扣器以及分励脱扣器等多采⽤模块化，结构⾮常紧凑，⼀般不考虑维修，适⽤于做⽀路的保护开关。
塑壳断路器通常含有热磁跳脱单元，⽽⼤型号的塑壳断路器会配备固态跳脱传感器。
断路器整定值
GCk柜某抽屉出线断路器选的塑壳断路器和该回路带的负载的进线断路器完全一致，可否通过调节过载整定值来实现上下级选择性？比如GCK的断路器设置为1In 为过载整定值，负载进线断路器设置为0.8In过载断路器基本参数和选型该帖被浏览了195次| 回复了6次断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》gbl4048.2-94(等效采用iec947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：--断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
--断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标gbl4048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只dz20y-100／3300-80a型断路器时，通常我们简单地说其额定电流为 100a，脱扣器的额定电流为80a。
低压断路器参数及设定
低压断路器参数及设定1. 额定电流（Rated Current）：低压断路器的额定电流是指断路器的额定工作电流，也是断路器能够正常工作的电流范围。
额定电流通常以安培（A）为单位表示。
根据实际负载电流的大小选择合适的额定电流，以确保断路器能够正常工作。
2. 额定电压（Rated Voltage）：低压断路器的额定电压是指断路器能够正常工作的电压范围。
额定电压通常以伏特（V）为单位表示。
断路器的额定电压应该与电路或设备的额定电压匹配，以确保断路器能够有效地保护电路或设备。
3. 短路电流（Short-circuit Current）：短路电流是指在短路故障发生时通过断路器的最大电流。
断路器需要能够承受住短路电流并能够迅速切断故障电流，以保护电路和设备的安全。
短路电流的大小通常在电路设计阶段确定，并用于选择合适的断路器。
4. 断开能力（Breaking Capacity）：断开能力是指断路器正常开断短路电流或过负荷电流时的能力。
断路器的断开能力应该大于或等于实际电路或设备的短路电流或负载电流，以确保断路器能够可靠地进行开断操作。
5. 设定电流（Trip Setting）：设定电流是指断路器的动作电流，即断路器开始切断电流并跳闸的电流值。
设定电流通常根据电路或设备的负载电流和保护需求来确定。
设定电流的选择应该能够满足对电路和设备的保护要求，并保证断路器不会频繁误动。
6. 动作时间（Trip Time）：动作时间是指断路器从接收到故障信号到跳闸的时间。
动作时间需要根据具体的应用场景来设定，以确保在故障发生时能够快速切断故障电流，从而保护电路和设备。
8. 额定操作电压（Rated Operating Voltage）：额定操作电压是指断路器可以持续工作的正常电压范围。
额定操作电压通常与额定电压相同或稍低，用于确保断路器的可靠性和稳定性。
9. 额定频率（Rated Frequency）：额定频率是指断路器可以正常工作的电源频率。
电力安全规程对断路器整定值
电力安全规程下断路器的整定值设定与影响一、引言在电力系统中，断路器作为一种重要的保护设备，用于在电流超过预定值时切断电路，以防止设备过热、损坏甚至火灾。
断路器的整定值是关键参数，决定了断路器何时动作。
为了确保电力系统的安全运行，各国和各组织都制定了相应的电力安全规程，对断路器的整定值做出了明确的规定。
本文将详细介绍电力安全规程对断路器整定值的规定，分析断路器整定值的计算与设定，以及不当设定可能带来的影响，并结合实际案例进行探讨。
二、电力安全规程对断路器整定值的规定电力安全规程通常会根据不同的应用场景和设备类型，对断路器的整定值做出明确规定。
这些规定通常包括以下几个方面：1.电流整定值：规程会规定断路器电流整定值的范围，以确保在异常情况下能够及时切断过大的电流。
2.时间-电流特性：规程会规定断路器的动作时间与电流之间的关系，以确保在电流达到危险水平之前切断电路。
3.短路电流与断路器整定值的关系：规程会规定在短路故障发生时，断路器的最小和最大允许短路电流值。
4.特殊情况的处理：对于一些特殊情况，如电动机的启动电流、电容器的涌流等，规程也会对断路器的整定值做出特殊要求。
这些规定都是为了保证电力系统的安全运行，防止设备过热、损坏甚至火灾的发生。
在实际操作中，必须严格遵守相关规程，正确设定断路器的整定值。
三、断路器整定值的计算与设定断路器整定值的计算与设定是一个复杂的过程，需要考虑多种因素，如设备的额定电流、负载的性质、电网的电压和频率等。
根据规程的规定和实际情况，可以采用以下几种方法来计算和设定断路器的整定值：1.瞬时电流整定值：瞬时电流整定值是指无延时地断开短路电流的整定值。
计算时通常以线路末端三相短路时的电流为依据，并考虑到断路器的特性曲线和短路电流的实际变化情况。
2.短延时电流整定值：短延时电流整定值是指在一定时间内断开短路电流的整定值。
计算时通常以线路末端三相短路时的电流为依据，并根据规程规定的时间-电流特性来确定相应的整定值。
施耐德400a断路器整定值设定
施耐德400a断路器整定值设定摘要：1.施耐德400A 断路器概述2.断路器整定值的概念及意义3.施耐德400A 断路器整定电流值的设定范围4.整定值的选择与电路保护5.NSX400N 3P 400A 与NSE630N3630 的比较6.结论正文：施耐德400A 断路器是一种广泛应用于低压配电系统的保护设备，主要用于过载保护和短路保护。
在施耐德400A 断路器中，整定电流值是一个非常重要的参数，它会影响到断路器的保护效果。
断路器整定值是指断路器在发生故障时，需要切断电源的电流大小。
在实际应用中，整定值的大小取决于电路的负载能力和设备的承受能力。
因此，在选择整定值时，需要充分考虑电路的特点和设备的性能。
对于施耐德400A 断路器而言，其整定电流值的设定范围一般由厂家提供。
通常情况下，施耐德400A 断路器的整定电流值可以在200A-630A 之间选择。
在选择整定电流值时，需要根据电路的实际负载情况和设备的保护要求进行设定。
整定值的选择与电路保护密切相关。
如果整定电流值设定过小，会导致断路器频繁跳闸，影响电路的正常运行；如果整定电流值设定过大，则在发生故障时，断路器可能无法及时切断电源，造成设备损坏甚至引发火灾等安全事故。
在施耐德断路器产品中，NSX400N 3P 400A 和NSE630N3630 都是400A 级别的断路器。
相较而言，NSX 系列优于NSE 系列，因为NSX 系列为标准型产品，而NSE 系列为经济型产品。
在选择时，可以根据实际需求和预算进行考虑。
总之，施耐德400A 断路器的整定电流值的设定需要充分考虑电路的负载能力和设备的保护要求。
在选择整定电流值时，要确保断路器能够在发生故障时及时切断电源，保护电路和设备的安全。
施耐德400a断路器整定值设定
施耐德400A断路器整定值设定一、介绍施耐德（Schneider Electric）是一家全球领先的能源管理和自动化解决方案供应商。
400A断路器是施耐德公司生产的一种高电流断路器，用于保护电路免受过载和短路等故障的影响。
本文将详细探讨施耐德400A断路器整定值的设定方法和相关注意事项。
二、断路器整定值的概念断路器整定值是指在特定电路条件下，断路器的额定电流和短路保护电流的设定值。
正确的整定值可以保证断路器在故障发生时迅速切断电路，保护电气设备和人身安全。
三、断路器整定值的设定方法3.1 确定额定电流额定电流是指断路器能够正常运行的最大电流值。
在设定断路器整定值之前，首先需要确定电路的额定电流。
通常可以通过查阅设备的技术参数或者使用电流表测量来获取。
3.2 确定短路保护电流短路保护电流是指断路器在故障发生时能够迅速切断电路的电流值。
短路保护电流的设定需要考虑电路的容量和负载特性等因素。
一般来说，短路保护电流应略大于电路的最大短路电流，以确保及时切断故障电流。
3.3 考虑负载特性不同的电气设备和负载具有不同的特性，如启动电流、运行电流和过载容量等。
在设定断路器整定值时，需要考虑负载的特性，以确保断路器在负载运行时不会误动作。
四、注意事项4.1 合理选择断路器型号根据实际需求选择适合的断路器型号非常重要。
不同型号的断路器具有不同的额定电流和短路保护能力，选择不当可能导致断路器无法正常工作或者频繁误动作。
4.2 参考标准和规范在设定断路器整定值时，应参考相关的标准和规范，如国家标准、行业标准或厂家提供的技术资料。
这些标准和规范提供了设定断路器整定值的基本原则和方法，能够帮助确保断路器的可靠性和安全性。
4.3 定期检查和测试断路器整定值设定后，应定期进行检查和测试，以确保其工作正常。
定期检查可以包括对断路器的外观、连接和固定等进行检查，测试可以包括对断路器的额定电流和短路保护电流进行实际测量。
4.4 专业人员操作设定断路器整定值需要具备一定的电气知识和操作经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 –1)Ie 可调极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义·极限短路分断能力Icu:断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
·额定运行短路能力Ics 断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使用。
Ics必定小于或等于Icu，一般用Ics = xx % Icu 表示。
·额定短时耐受电流Icw:要求断路器在一定时间内承受一定的短路电流，不损坏并且仍能可靠的执行其功能。
短时耐受电流必须给出两个值，一个是时间，一个电流。
比如1S 、45KA，表示1S内可以承受的电流45KA。
施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
脱扣器额定电流In：按（1.2~1.4）Ij进行选择，其中Ij为计算电流很多人也用1.1。
其实不乘系数都可以，只要能满足In>=计算电流，In<=线路的载流量就可以。
电磁脱扣器过载长延时脱扣电流整定：（固定式）Ir=In；（可调式）Ir=（0.7~1.0）In 短路短延时脱扣电流整定：Isd=（3~5）In（一般情况）短路瞬时脱扣电流整定：Ii=（5~10）In（一般情况）电子脱扣器过载长延时脱扣电流整定：Ir=（0.4~1.0）In 短路短延时脱扣电流整定：Isd=（1.5~10）In 短路瞬时脱扣电流整定值：Ii=（12~15）InB型断路器-保护电子类负载，瞬时脱扣电流3-5In；C型断路器-保护常规负载和配电线缆，瞬时脱扣电流5-10In；D型断路器-保护启动电流大的冲击性负荷（电动机、变压器等），瞬时脱扣电流10-20In2.关于（1.05~1.3）Ir理解（也有样本是1.05~1.2）《工业与民用配电手册》第625页过载长延时脱扣器在基准温度下，在约定不脱扣电流，即电流整定值的1.05倍时，脱扣器的各相极同时通电，断路器从冷态开始，在小于约定时间内不应发生脱扣；在约定时间结束后，立即使电流上升至电流整定值的1.3倍，即达到约定脱扣电流，断路器在小于约定时间内脱扣。
3.具体整定方法(原理)：作配电线路保护用断路器参见《工业与民用配电手册》第631页（1）长延时脱扣器电流整定（反时限）长延时脱扣器电流整定值Ir，线路计算电流Ij，导体允许持续载流量Iz 则应满足：Ir>=Ij ; Ir<=Iz2 施耐德抽屉式断路器的保护定值设定施耐德断路器之所以运行稳定、安全，与其保护功能齐全、可靠、动作准确是分不开的。
但是如果我们对施耐德断路器的保护功能和定值如何设定不了解，就可能会造成开关的误动作或拒动作，所以使用施耐德断路器的用户必须了解施耐德断路器的保护功能及定值如何设定，这样才能充分发挥它的保护功能，保证设备的安全运行。
由于6.0保护单元的保护功能涵盖了2.0和5.0的功能，所以这里以6.0的保护单元为例，具体介绍一下它的保护功能及定值如何设定。
图2是一个MT20 N2 6.0 (额定容量为2000A，6.0保护单元)开关保护定值设定面板。
6.0的保护单元含有长延时、短延时、速断、及接地保护，下面我们逐一进行介绍。
（1）长延时保护：可以理解为我们常说的过流保护，这里主要功能是保护电缆过负荷。
长延时保护在这里有两个值Ir和tr需要设定。
Ir：是长延时保护动作的电流值，设定面板上共有从0.4倍至1倍九个档位供用户选择设定，用户想要设定的Ir =In（开关的额定电流）×用户所选的档位，如图2是以一台额定电流000A的开关为例，当用户将档位放到0.5时，那么就意味着他选择的Ir=2000×0.5=1000A，即开关负荷到1000A时达到长延时保护动作电流值。
Tr：是长延时保护跳闸延时时间，设定面板上共有从0.5秒至24秒同样九个档位供用户选择设定。
选择几秒即意味着达到动作电流后几秒跳闸，如图3，用户选择了1秒档位就意味着到达动作电流后1秒跳闸，但是这里有一点非常重要，同样也是用户容易出现错误理解的地方，就是Tr的时间所对应的并不是用户设定的Ir，而是6倍的Ir，以刚才这个例子，就是指当实际电流值到达6000A时一秒才会长延时保护动作跳闸。
如果电流没有到达6000A而是4000A或5000A它的跳闸时间会大于1秒，而这里电流值和动作的时间关系是一个反时限的关系，即电流越大动作时间会越短，具体电流值和动作时间的关系图可以对照图4。
这里有一个经验公式大家可以做一参考：T(实际动作时间)= Tr×35/（I实际值/Ir）的平方。
因此，通过这个例子可以看出，当实际电流值刚到达1000A或1000A多一点的话，它在短时间内是不会跳闸的，所以用户想要精确的控制长延时保护的跳闸时间还需进行仔细的计算Ir和Tr之间的关系。
这里还有一点要提示用户们，当负荷是电机类设备时，设定Tr时应考虑躲过电机的启动时间，以免造成电机无法正常启动。
（2）短延时保护：防止配电系统的阻抗性短路。
短延时跳闸延时可确保和下级断路器的配合。
短延时保护在这里有两个值Isd和tsd需要设定。
Isd：是短延时保护脱扣电流值，设定面板上共有从1.5倍至10倍九个档位供用户选择设定，用户想要设定的Isd = Tr×用户所选的档位（Isd是以长延时Tr为基数计算的），如图2是以一台额定电流2000A的开关为例，当用户将档位放到2时，那么就意味着他选择的Isd=1000×2=2000A，即开关负荷到2000A时到达短延时保护动作电流值。
tsd：是短延时保护跳闸延时时间，设定面板上共有从0.1秒至0.4秒（on：采用反时限曲线，即电流越大动作时间越短，曲线图可看图4）4个档位和0至0.4秒（off采用定时限曲线，曲线图可看图4）5个档位共九个档位供用户选择设定。
如图3用户选择了0.2秒（on）档位就意味着到达动作电流后0.2秒跳闸（时间和电流为反时限曲线）。
（3）瞬时保护：瞬时保护功能防止配电系统的金属性短路。
瞬时保护只有一个值Ii，即瞬时保护动作电流值。
设定面板上共有从2倍至15倍和OFF(即不用瞬时保护)九个档位供用户选择设定。
用户想要设定的Ii =In（开关的额定电流）×用户所选的档位，如图2是以一台额定电流2000A的开关为例，当用户将档位放到2时，那么就意味着他选择的Ii=2000 0×2=4000A，即开关负荷到4000A时达到瞬时保护动作电流值。
对比短延时保护功能，瞬时保护的跳闸延时不可调。
当电流超过设定值，跳闸命令立即被送至断路器。
（4）接地保护：可消除接地故障，当3相电流严重不平衡时也可保护跳闸。
接地保护在这里有两个值Ig和tg需要设定。
Ig：是接地保护脱扣电流值，设定面板上共有从A至I(分别代表500A、640A至1200A，9个电流值)九个档位供用户选择设定，用户想要设定的“Is d”等于用户所选的档的字母代表的脱扣电流值。
如图2，是以一台额定电流2000A的开关为例，当用户将档位放到B时，那么就意味着他选择的Ig =640A，即开关接地电流到达6 40A时到达接地保护动作电流值。
tg：是接地保护跳闸延时时间，设定面板上共有从0.1秒至0.4秒（on：采用反时限曲线，即电流越大动作时间越短，曲线图与长延时保护类似）4个档位和0至0.4秒（off采用定时限曲线）5个档位共九个档位供用户选择设定。
如图3用户选择了0.2秒（on）档位就意味着接地电流达到动作电流后0.2秒跳闸长延时、短延时、速断、接地保护动作时间的设定GCk柜某抽屉出线断路器选的塑壳断路器和该回路带的负载的进线断路器完全一致，可否通过调节过载整定值来实现上下级选择性？比如GCK的断路器设置为1In 为过载整定值，负载进线断路器设置为0.8In过载断路器基本参数和选型断路器基本参数特性 Ue：额定电压（690V） Ui：额定绝缘电压（1000V） Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》gbl4048.2-94(等效采用iec947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：--断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
--断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标gbl4048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只dz20y-100／3300-80a型断路器时，通常我们简单地说其额定电流为 100a，脱扣器的额定电流为80a。
