继电保护二次回路图及其讲解

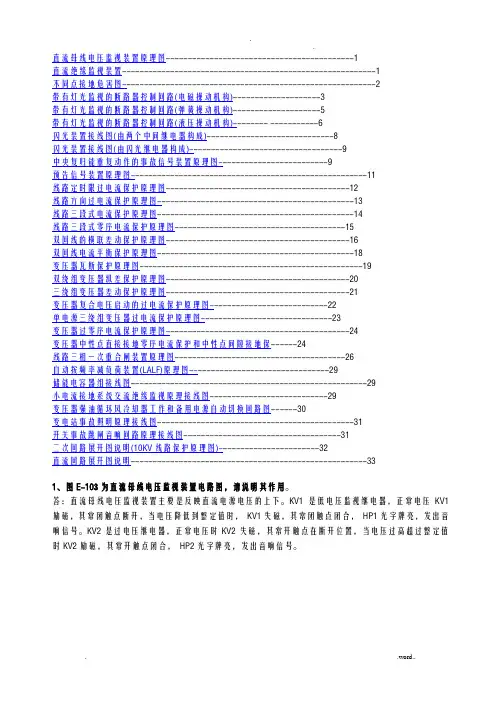

直流母线电压监视装置原理图----------------------------- 1直流绝缘监视装置---------------------------------------- 1不同点接地危害图---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）--------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）--------------------- 5带有灯光监视的断路器控制回路（液压操动机构）--------------------- 6闪光装置接线图（由两个中间继电器构成）------------------------------ 8闪光装置接线图（由闪光继电器构成）------------------------------------ 9中央复归能重复动作的事故信号装置原理图------------------- 9预告信号装置原理图------------------------------------- 11线路定时限过电流保护原理图----------------------------- 12线路方向过电流保护原理图------------------------------- 13线路三段式电流保护原理图------------------------------- 14线路三段式零序电流保护原理图--------------------------- 15双回线的横联差动保护原理图----------------------------- 16双回线电流平衡保护原理图------------------------------- 18变压器瓦斯保护原理图----------------------------------- 19双绕组变压器纵差保护原理图----------------------------- 20三绕组变压器差动保护原理图----------------------------- 21变压器复合电压启动的过电流保护原理图--------------------- 22单电源三绕组变压器过电流保护原理图----------------------- 23变压器过零序电流保护原理图----------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图--------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图-------------------------------------- 29小电流接地系统交流绝缘监视原理接线图--------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图------------------------------- 31开关事故跳闸音响回路原理接线图------------------------- 31二次回路展开图说明（10KV线路保护原理图）------------------------- 32直流回路展开图说明------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用。

答：直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。

图E-103直流母线电压监视装置接线图2 •说明图E-104直流绝缘监视装置接线图各元件的作用。

答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV 开路，而使ST1的触点5-7、9-11（ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器 KA 。

当正极或负极绝缘下降到一定 值时，电桥不平衡使 KA 动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多 少，KA 不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV 进行检查，确定是哪一极的绝缘下降（测“ +”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压 表转换开关ST2的2-1、5-8、9-11接通，电压表2PV 可测正、负母线间电压，指示为 220V 。

），若正极对地绝缘下降，则投ST1 I 档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV 指示为零伏；再将ST1投至II 档，此时其触点2-4、14-15接通，即可从1PV 上读出直流系统的对地总绝缘电 阻值。

若为负极对地绝缘下降，则先将 ST1放在II 档，调节3R 至电桥平衡，再将 ST1投至I 档，读出 直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为 220V,反之当负极发生接地时，情况与之相反。

电压表 1PV 用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA 有足够大的电阻值，一般选30k Q,而其启动电流为1.4mA ,当任一极绝缘电阻下降到 20 k Q 时，即能发出信号。

对地绝缘下降和发生接地是两种情况。

卜■ .■ ■ FU1KV1FU2[■*•1—图E-104直流绝缘监视装置接线图3、根据图E-105分别说明A点与C点；B点与C点；A点与B点或A点与D点同时发生接地时有什么危害。

答：直流系统在变电站中具有重要的位置。

要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。

变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。

通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于0.5M Q。

直流回路绝缘的好坏必须经常地进行监视。

否则，会给运行带来许多不安全因素。

现以图E-105为例说明直流接地的危害。

当图中A点与C点同时有接地出现时，等于+WC -WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。

直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。

因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。

图E-105直流接地示意图4、据图E-106具有灯光监视的断路器控制回路图（电磁操动机构）说明各元件的名称，动作过程。

答：图中：+WC -WC — 控制母线； FU1、FU2-熔断器， R1-10/6 型，250V ; SA — 控制开关，LW2-1a46a.40.20.20/F8 型；HG —绿色信号灯具，XD2型，附2500 Q 电阻；HR — 红色信号灯具，XD2型，附2500 Q 电阻；KL —中间继电器，DZB-115/220V 型；KM （—接触器；KOM —保护出口继电器；QF-断路器辅助开关； WC —合闸小母线； WS —事故跳闸小母线；WS —信号小母线；YT —断路器跳闸线圈； YC —断路器合闸线圈，FU1、FU2—熔断器，RM10-60/25 250V; R1—附加电阻，ZG11-25 型，1Q ； R2—附加电阻，ZG11-25 型，1000Q ； （ +） WT —闪光小母线。

（一） “跳闸后”位置当SA 的手柄在“跳闸后”位置，断路器在跳闸位置时， 其常闭触点闭合，+WC 经FU1 SA11-10HG 及附加电阻 -Qf （常闭）KMJ 线圈 FU2 -WC 此时，绿色信号灯回路接通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示电源、熔断器、辅助触点及合闸回路完好，可以进行合闸操 作。

但KMC 不会动作，因电压主要降在HG 及附加电阻上。

（二） “预备合闸”位置当SA 的手柄顺时针方向旋转 90o 至“预备合闸”位置，SA9-10接通，绿灯 HG 回路由（+） WTWSA9-10 HG QF （常IKMCkkkkFU2 -WC 导通，绿灯闪光，发出预备合闸信号，但KMC 仍不会启动，因回路中串有 HG 和R 。

（三） “合闸”位置当SA 的手柄再顺时针方向旋转 450至“合闸”位置时，SA5-8触点接通，接触器 KMC 回路由+WCSA5-8 KL2 （常闭）QF 一 闭）————k___ KMC 线圈 -WC ,导通而启动，闭合其在合闸线圈回路中的触点，使断路器合闸。

断路器合闸 后，QF 常闭触点打开、常开触点闭合。

（四）“合闸后”位置松手后，SA 的手柄自动反时针方向转动45o ,复归至垂直（即“合闸后”）位置，SA16-13触点接通。

此时，红灯 HR 回路由 FU1------ ►SA16-13 "HR* KLQF（■常开）YT 线圈 FU2~^ --kD彖B- -WCQKT- -2IFJ►-WC导通，红灯亮，指示断路器处于合闸位置，同时表示跳闸回路完好，可以进行跳闸。

（五）“预备跳闸”位置SA手柄在“预备跳闸”位置时，SA13-14导通，经（+）WTW HR ___ k——► KL _QR 常开触点YT 一WC 昨，红灯闪光，发出预备合闸信号。

（六）“跳闸”位置将SA手柄反时针方向转450至“跳闸”位置，SA6-7导通，HR及R被短接，经+WC SA6-7 KL QF常开触点f -WC ，使丹励磁，断路器跳闸。

断路器跳闸后f常开触点断开，常闭触点闭合，绿灯亮，指示断路器已跳闸完毕，放开手柄后，SA复位至“跳闸后”位置。

当断路器手动或自动重合在故障线路上时，保护装置将动作跳闸，此时如果运行人员仍将控制开关放在“合闸”位置（SA5-8触点接通），或自动装置触点KM1未复归，断路器SA5-8将再合闸。
