mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。
当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。
MC34063升压芯片中文资料
|MC34063 中文资料PDF及MC34063应用:2007年09月16日星期日下午12:281. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路mc34063中文资料应用原理资料2009-06-09 17:45MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。
MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

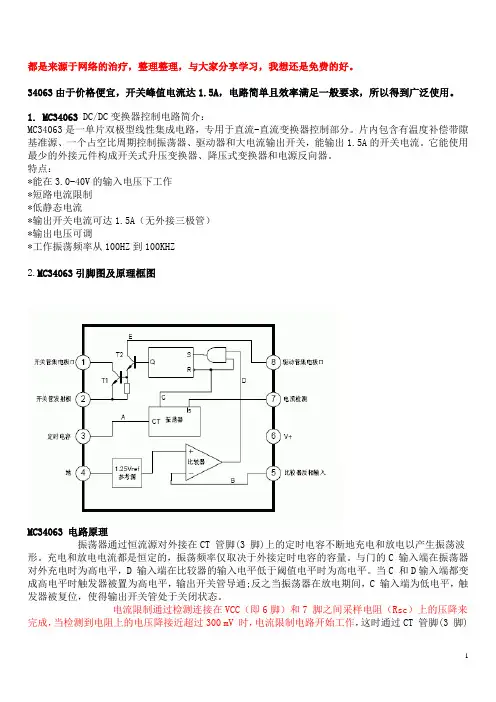

MC34063芯片附送部分经典电路
都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
MC34063应用之升压电路
MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。
但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。
看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。
升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。
MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。
mc34063升压电路及原理
mc34063升压电路及原理
MC34063集成电路主要特性：
输入电压范围：2.5～40V
输出电压可调范围：1.25～40V
输出电流可达：1.5A
工作频率：最高可达180kHz
低静态电流
短路电流限制
可实现升压或降压电源变换器
MC34063的基本结构及引脚图功能
1脚：开关管T1集电极引出端;
2脚：开关管T1发射极引出端;
3脚：定时电容ct接线端;调节ct可使工作频率在100—100kHz 范围内变化;
4脚：电源地;
5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于1%的精密电阻;
6脚：电源端;
7脚：负载峰值电流(Ipk)取样端;6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能;
8脚：驱动管T2集电极引出端。
mc34063升压电路
MC34063升压电路：从5V升到12V
图四：MC34063大电流降压变换器电路
图三：MC34063大电流升压变换器电路
图五：MC34063反向变换器电路图二：MC34063降压变换器电路图一：MC34063升压变换器电路。
mc34063升压7.2v到12v电路原理及参数
MC34063是一個低價位的DC-DC交換式轉換IC，使用上非常方便，除了穩壓、降壓、升壓，甚至還可以轉成負向電壓。
雖然它的效率還不算很高，但電路簡單、成本低廉、溫升低，所以被廣泛應用在許多電源轉換用途上。
由於在站上有介紹過這個IC，並在站上提供了線上計算程式，所以有關低電流的升壓、降壓、反電壓變得非常方便，而且經過多次的運用，效果很滿意。
我最常用的方式是用來把7.2V或7.4V的鋰電升壓成12V以上的電壓來提供電路電源，由於有些同好多次來信問及製作時發生的一些問題，往往發生在接線錯誤、使用錯誤零件等…..為了減少製作時發生的錯誤，特把升壓電路的電路板Layout出來分享大家。
下圖為MC34063的升壓電路圖：零件參數及計算的方式各位可以查一下它的Data sheet，為了方便使用站上的計算程式來作示範。
比如設定為輸入7.4V；輸出12.V，輸出電流400mA，蓮波電壓30mA，振盪頻率為30Khz，依上述的值在線上計算網頁上填到相關的欄位，然後點選計算鈕，程式就會自動的把相關的零件值算出，如下圖：※有時你設定的輸出電流太大，致使Ipk大於1500mA時，程式會提醒你，超出MC34063的最大電流。
依照出現的答案套入電路中的電阻、電容值就OK了。
但依網友失敗的經驗中得知，大部的問題是:1. 用錯電感，由於需較大的電流，所以電感不要使用色碼電感，應使用電流較大的線繞鉄粉芯電感。
2. 二極體用錯，不要使用一般的1N4001~4007，要使用速度較快的schottky(簫基特二極體)，如1N 5820，1N 5819，1N 5818等…3. Rsc由於電阻較低，也許較不好找，但不能不用，找不到時還可用並的方式達成〈差一點數值沒關係，比如我就常用0.5歐姆並聯0.3歐姆。
MC34063应用电路图大全(升压电路／降压电路)
MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。
4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。
mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。
34063升压电路报告
题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对5V的输入电压经过升压电源电路升至20V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压升至20V；且要求在输出端带负载时的电压压降尽量小，同时要求输出端的纹波也尽量小。
关键字：升压型变换电源MC34063 5V升至20VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit, which is applied to the 5 V input voltage power supply circuit after the boost to 20 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage to 20 V; And require in the output voltage of the load to bring pressure drop as low as possible, also asked the output ripple also as low as possible.Keywords:The boost the power of transformation MC34063 5 V to 20 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (5)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (5)2.用MC34063制作的升压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (6)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (8)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (11)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (11)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。
MC34063芯片附送部分经典电路
都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
MC34063 中文资料及应用电路
MC34063 中文资料及应用电路1. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路、3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路3.5 MC34063升压变换器电路MC34063芯片设计的计算公式及应用讲解在论坛经常看到有人在应用MC34063的时候会遇到这样那样的问题，特别的电路中的参数计算上很是不太明了，我会陆续贴上一些相关的计算公式及相关应用数据，欢迎大家参与讨论。
外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（１＋R1／R2 ）Ct( 定时电容)：决定内部工作频率。
Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc( 限流电阻)：决定输出电流。
Rsc＝0.33／IpkLmin (电感)：Lmin＝(Vimin－Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vces=1.0VVimin:输入电压范围的最小值Vf=1.2V 快速开关二极管正向压降在实际应用中的注意：1、快速开关二极管可以选用IN4148，在要求高效率的场合必须使用 IN5819(贴片为SS14)；2、34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作；3、输出功率达不到要求的时候，比如＞1A时，可以通过外接扩功率管的方法扩大输出电流，三极管、双极型或MOS管均可，一般的芯片PDF资料上都会有典型扩流电路介绍；。
MC34063中文资料
MC34063中文资料- -简介MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
二、MC34063中文资料- -特点☆可在2.5~40V的输入电压范围内工作;☆输出电压可在1.25~40V范围内进行调节;☆无外接三极管情况下，输出开关电流可达1.5V;☆低静态电流;☆限制短路电流。
三、MC34063中文资料- -引脚1脚：开关管集电极接口;2脚：开关管发射极接口;3脚：定时电容接口;4脚：接地端;5脚：比较器反相输入端，输出电压取样端;6脚：电源Vcc接口;7脚：IPK检测即负载峰值电流取样端;8脚：驱动管集电极接口。
四、MC34063中文资料- -电路原理芯片MC34063的3脚为定时电容接口，外接定时电容，振荡器在恒流源作用下对电容不停地充电放电，从而产生振荡波形。
在振荡器对电容的充电过程中，与门的R输入端为高电平，当比较器的输入电平低于阙值电平时，与门的S 输入端为高电平。
当且仅当R输入端与S输入端均为高电平时，触发器被置为高电平，从而导通输出开关管;反之，若R输入端与S输入端有一个为低电平，或均为低电平时，触发器被复位，从而使得输出开关管关闭。
该芯片还有电流限制功能，通过对6、7管脚间的电压降检测来实现，当检测到6、7管脚间电压超过300mV时，芯片将启动过流保护功能，振荡器快速对定时电容进行充电，从而减少输出开关管的导通时间，使得其关闭时间延长。
五、MC34063中文资料- -降压变换电源如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
MC34063 中文资料PDF及MC34063应用
MC34063 中文资料PDF及MC34063应用1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路=========================================================== =====MC34063 电路原理振荡器通过恒流源对外接在C T管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在V CC和5 脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过C T管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
带隔离输出的DC-DC变换电路方案电路原理电路原理如图2 所示，该电路是在MC34063典型的降压电路上，用开关变压器取代自感线圈实现的。
34063电路
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A 的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：①能在3.0-40V的输入电压下工作②短路电流限制③低静态电流④输出开关电流可达1.5A（无外接三极管）⑤输出电压可调⑥工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC和5 脚之间电阻上的压降来完成功能。
当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
电路原理如图2 所示，该电路是在MC34063典型的降压电路上，用开关变压器取代自感线圈实现的。
利用开关变压器以获取隔离直流电源的能量供给。
开关变压器的副边交变电压经BR1的全波整流，C19 、C20 的滤波，L2 、L3 的高频遏制及U7 、U8 线性稳压器的稳压，便可获取稳定的直流输出。
在确定的硬件系统中，用于向数字系统供电的VCC 电源负荷是稳定的，通过开关变压器的交变方波的占空比也是稳定的，因此，根据+ 5 V、- 5 V 的负荷情况，恰当的选择开关变压器的铁芯、骨架参数及原、副边匝数，便可获得与供电电源、数字电路电源VCC隔离的+ 5 V 、- 5 V直流输出。
基于MC34063的升压、降压、正负电压输出（附原理图、PCB、BOM和datasheet）
基于MC34063的升压、降压、正负电压输出（附原理图、
PCB、BOM和datasheet）
本设计电路介绍的是MC34063的升压/降压/正负电压输出电路，并提供原理图、PCB、BOM和MC34063数据手册，均可下载。
设计介绍
电路分为三个升压，降压，升负电压输出，三个独立单元。
也可以共地，广泛应用在多电压供电场合。
MC34063低成本，高性价比。
该MC34063可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC/DC变换器仅用少量的外部元器件。
MC34063的升压/降压/正负电压输出电路参数：
MC34063的升压/降压/正负电压输出电路原理图截图：
MC34063的升压/降压/正负电压输出电路 PCB截图：。
34063升压电路报告
题目名称：降压型变换电源摘要：该降压电源变换器电路采用MC34063芯片作为其电路构成的核心部分，用以对5V的输入电压经过升压电源电路升至20V；定时电容Ct用以控制振荡器的频率，电感L和电阻R1、R2则是用以控制输出端电压；调节电感L的电感量以及电阻R2与R1比值即可控制输出端的电压输出，该电路设计则是输出端的电压升至20V；且要求在输出端带负载时的电压压降尽量小，同时要求输出端的纹波也尽量小。
关键字：升压型变换电源MC34063 5V升至20VEnglish subject：Buck type transform power supply Abstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit, which is applied to the 5 V input voltage power supply circuit after the boost to 20 V; Timing capacitance Ct can control the oscillator frequency, inductance L and resistance R1, R2 is used to control the output voltage of the; Adjust the inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage to 20 V; And require in the output voltage of the load to bring pressure drop as low as possible, also asked the output ripple also as low as possible.Keywords:The boost the power of transformation MC34063 5 V to 20 V目录一.理论分析 (3)1、MC34063芯片简介： (3)1.1.1 MC34063的结构组成： (3)1.1.2 MC34063的内部结构图： (3)1.1.3 MC34063的引脚： (4)1.1.4 MC34063的内部电路原理： (5)1.1.5 MC34063芯片的主要电路应用有以下几个方面： (5)2.用MC34063制作的升压型变换电源的设计思路 (5)1.2.1 设计题目基本要求： (5)1.2.2 用MC34063制作降压型变换电源的设计思路 (6)二.方案设计与论证 (7)2.1.1、设计12V/5V降压电源变换器的思路 (7)2.1.2、12V/5V降压电源变换器的电路原理图设计 (7)2.1.3 、12V/5V降压电源变换器电路相关参数计算 (8)三. 系统硬件电路设计和实现 (9)四.系统测试 (9)4.1.1、调试中用到的仪器： (9)4.1.2、调试方法： (9)4.1.3、调试中出现的问题： (10)4.1.4、调试问题的解决方案： (10)4.1.5、误差分析： (11)五. 结论 (11)六. 系统使用说明 (11)七. 参考文献 (11)一.理论分析1、MC34063芯片简介：1.1.1 MC34063的结构组成：MC34063是一种开关型高效DC/DC变换集成电路。
mc34063的工作原理详解（含mc34063引脚图及功能
mc34063的工作原理详解（含mc34063引脚图及功能一、MC34063简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。
它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。
该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。
主要应用于以微处理器（MPU）或单片机（MCU）为基础的系统里。
二、MC34063主要特性：输入电压范围：2.5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流新艺图库mc34063是什么mc33063短路电流限制可实现升压或降压电源变换器三、MC34063的基本内部结构图及引脚图功能：MC34063引脚功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；新艺图库3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz 范围内变化；4脚：电源地；838电子5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；838电子7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。
四、主要参数：MC34063的特性曲线五、MC34063的应用电路1、MC34063组成的降压电路MC34063组成的降压电路原理如图7。
工作过程：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
MC34063升降压
MC34063DC/DC变换器控制电路简介：
MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A 的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：
*能在3.0-40V的输入电压下工作
*短路电流限制
*低静态电流
*输出开关电流可达1.5A（无外接三极管）
*输出电压可调
*工作振荡频率从100HZ到100KHZ
2.MC34063引脚图及原理框图
3 MC34063应用电路图：
3.1 MC34063大电流降压变换器电路
3.2 MC34063大电流升压变换器电路
3.3 MC34063反向变换器电路
3.4 MC34063降压变换器电路
3.5 MC34063升压变换器电路。
