导线截面的计算

按用电功率和线路长度选择导线截面计算公式

按用电功率和线路长度选择导线截面计算公式选择导线截面的计算公式通常是基于用电功率和线路长度的关系进行的。

在选择导线截面时，需要考虑以下几个因素：用电功率、线路长度、导线材料、电压等级和电流负载。

以下是具体的计算公式和解释：1. 用电功率（P）和线路长度（L）之间的关系可以通过功率损耗公式来计算。

功率损耗（P_loss）是以瓦特（W）为单位表示的，其计算公式为：P_loss = (I^2) * R其中，I是电流（安培），R是导线电阻（欧姆）。

该公式表示导线上的功耗与电流的平方成正比。

2.导线电阻（R）与导线截面积（A）之间的关系可以通过电阻公式来计算。

电阻（R）是以欧姆（Ω）为单位表示的，其计算公式为：R=(ρ*L)/A其中，ρ是导线电阻率（以Ω·m为单位），L是线路长度（以米为单位），A是导线截面积（以平方米为单位）。

该公式表示导线电阻与导线长度成正比，与导线截面积成反比。

3.根据电流负载和所需的电压降，可以计算出电流（I）。

电流（I）是以安培（A）为单位表示的，其计算公式为：I = P / (V * cos(θ))其中，P是用电功率（以瓦特为单位），V是电压（以伏特为单位），θ是功率因数。

该公式表示电流与功率、电压和功率因数的关系。

综合上述公式，可以得出选择导线截面的计算公式如下：A = (ρ * L * P) / (V^2 * cos(θ))其中，A是导线截面积（以平方米为单位），ρ是导线电阻率（以Ω·m为单位），L是线路长度（以米为单位），P是用电功率（以瓦特为单位），V是电压（以伏特为单位），θ是功率因数。

以上是常用的选择导线截面的计算公式，根据具体的电气设计要求和使用条件，可以用这个公式来选择适当的导线截面，从而满足电流负载和电压降的要求。

需要注意的是，实际选择时还需要考虑导线的额定电流和安全系数等因素，以确保电路的可靠运行和安全使用。

导线截面积计算方法

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：
配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：
正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。
估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

电缆截面计算公式

电缆截面计算公式一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值48A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0、5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。

所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

计算导线截面积公式

计算导线截面积公式
导线截面积公式是用于计算导线横截面积的数学公式。

导线截面积的大小对于电流的传输和电阻的决定至关重要。

根据计算导线截面积的公式，导线截面积（A）等于导线的直径（d）的平方乘以π除以4。

简化公式如下所示：
A = (π * d²) / 4
在这个公式中，π代表圆周率，约等于3.14159；d代表导线的直径。

以导线直径为例，如果导线的直径为2mm，则根据公式计算可得：
A = (π * (2mm)²) / 4
≈ (3.14159 * 4mm²) / 4
≈ 3.14159 mm²
所以，导线截面积约为3.14159平方毫米。

理解和应用导线截面积公式对于电线电缆的设计和选择至关重要。

较大的导线截面积能够减小电线的电阻，降低功率损耗和电压降低。

根据电流，负载和电压要求，正确选择适当的导线截面积对于系统的安全和高效运行至关重要。

需要注意的是，这个公式是适用于圆形导线的截面积计算。

对于其他形状的导线，需要使用相应的几何公式计算截面积。

此外，当计算时，导线直径应使用相同的单位，如毫米、厘米或英寸，以保持一致性。

综上所述，计算导线截面积的公式是非常实用的工具，可以帮助我们正确选择和评估导线的性能。

通过了解和应用这个公式，我们能够更好地理解和设计电路系统，确保其安全和可靠的运行。

电线截面电流计算公式

电线截面电流计算公式（供参考）导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300一般情况下：铜线每平方毫米6安培。

铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=50A16平方的铝线：16*5=90A一、低压配电室的要求1) 门应向外开，门口装防鼠板；2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；3) 电缆沟底应有坡度和集水坑；4) 不装盘的电缆沟应有沟盖板；5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；6) 一层配电室地面标高应0.5米以上。

二、配电盘的安装1) 配电盘应为标准盘，顶有盖，前有门；2) 配电盘外表颜色应一致，表面无划痕；3) 配电盘母线应有色标；4) 配电盘应垂直安装，垂直度偏差小于5º；5) 拉、合闸或开、关柜门时，盘身应无晃动现象；6) 配电盘上电流表、电压表等按要求装全；7) 配电盘上个出线回路应有标示；8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。

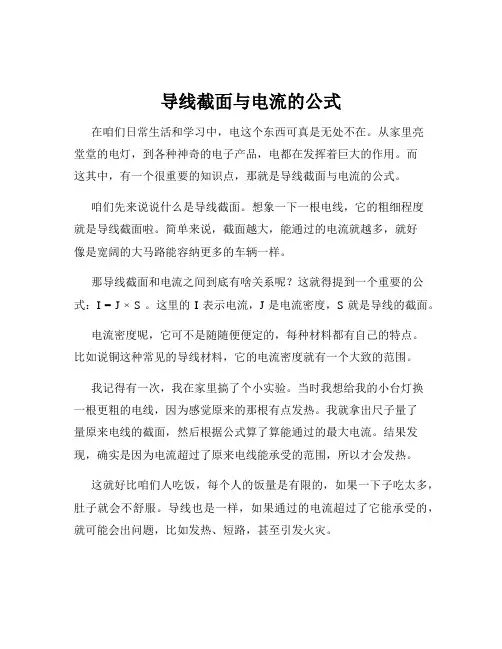

导线截面与电流的公式

导线截面与电流的公式在咱们日常生活和学习中，电这个东西可真是无处不在。

从家里亮堂堂的电灯，到各种神奇的电子产品，电都在发挥着巨大的作用。

而这其中，有一个很重要的知识点，那就是导线截面与电流的公式。

咱们先来说说什么是导线截面。

想象一下一根电线，它的粗细程度就是导线截面啦。

简单来说，截面越大，能通过的电流就越多，就好像是宽阔的大马路能容纳更多的车辆一样。

那导线截面和电流之间到底有啥关系呢？这就得提到一个重要的公式：I = J × S 。

这里的 I 表示电流，J 是电流密度，S 就是导线的截面。

电流密度呢，它可不是随随便便定的，每种材料都有自己的特点。

比如说铜这种常见的导线材料，它的电流密度就有一个大致的范围。

我记得有一次，我在家里搞了个小实验。

当时我想给我的小台灯换一根更粗的电线，因为感觉原来的那根有点发热。

我就拿出尺子量了量原来电线的截面，然后根据公式算了算能通过的最大电流。

结果发现，确实是因为电流超过了原来电线能承受的范围，所以才会发热。

这就好比咱们人吃饭，每个人的饭量是有限的，如果一下子吃太多，肚子就会不舒服。

导线也是一样，如果通过的电流超过了它能承受的，就可能会出问题，比如发热、短路，甚至引发火灾。

在实际应用中，这个公式可太重要啦。

比如说咱们建房子的时候，电工师傅就得根据不同的电器功率，计算出需要用多粗的电线，不然要是电线选细了，家里的电器一起工作的时候，可能就会跳闸，那可就麻烦了。

再比如说工厂里的那些大型机器，对电流的要求更高，如果导线截面选得不合适，不仅机器没法正常运转，还可能造成很大的损失。

所以啊，咱们得好好掌握这个导线截面与电流的公式，这样在生活中遇到和电有关的问题，就能自己心里有数啦。

总之，导线截面与电流的公式虽然看起来有点复杂，但只要咱们多观察、多思考、多实践，就能把它运用得得心应手，让电更好地为我们服务，而不是给我们带来麻烦。

导线载流量、截面积简单计算方法

导线载流量、截面积简单计算方法导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

选择导线截面的计算公式

如何正确选择导线截面广东省唯美陶瓷有限公司 newchp一、按允许载流量选择I AL ＞I CA其中I CA 为线路的计算电流，I AL 导线的允许载流量。

对I AL 的选择：1、对降压变压器的高压侧导线，取一次侧额定值；2、电容器线的引入线，因有涌流的情况，选择1.35倍; 对中性线的选择： 1、一般要求：S 0＞S Φ；2、对三次谐波电流突出的线路，S 0﹥﹦S Φ 对保护线的选择：GB50054-1995规定，S Φ＜＝16MM 2，S PE ﹦16 MM 2 16MM 2＜＝S Φ＜＝35MM 2，S PE ﹥16 MM 2 S Φ﹥＝16MM 2，S PE ﹦0.5* S Φ 二、按允许电压损失选择导线和截面步骤为：1、取导线或电缆的电抗平均值，6-10KV 架空线取0.35Ω/KM,35KV 以上取0.4Ω/KM;低压线路取0.3Ω/KM,穿管及电缆线路取0.08Ω/KM 。

求出无功负荷在电抗上引起的电压损失。

△U X =21010ni i i x q l U n =∑2、根据△U R=△U AL-△U X= 5-△U X计算出当前负荷在线路上的有功电压损失。

由21010n R i i i r U p l U n ==∑，推出1210%ni i i N R p l S rU U ==∑<求出导线的截面积。

其中： r 为导线的电导率，铜取0.053KM /ΩMM 2,铝取0.0320.053KM /ΩMM 2.3、根据算出的截面积S ，查出r0和x0，即单位长度的导线的电阻和电抗值。

计算线路的电压损失，与允许电压损失进行比较，看是否满足要求。

例：某厂从总降压变压器架设一条10KV 的架空线向车间1和车间2供电，各车间负荷及长度如图。

已知导线采用铝绞线，全长截面相同，线间几何距离为1M ，允许电压损失为5%，环境温度为25度，按允许电压损失选择电线截面并校验。

0 3KM 1 1.5KM 2800+J560 500+J200 KVA KVA解:1、根据允许电压损失选择导线截面积查表，初设 x0= 0.35Ω/KM ，则：△U X =21010ni i i x q l U n =∑20.3510*10*{560*3200*(3 1.5)}0.903=++=△U R=△U AL-△U X= 5-△U X = 5-0.903 = 4.0971210%ni i i NRp lS rUU ==∑<2800*3500*(3 1.5)10*0.032*10*4.097235.47MM++==查表,选LJ-50的铝绞线,单位长度阻抗,电抗分别为:0.66Ω/KM,0.33Ω/KM.计算实际的电压损失: △U R222211200**10100.660.36*{800*3500*(3 1.5)}*{560*3200*(3.5)}10*1010*103.995n i i i i i i N N r x p l q l U U ===+=+++++=<∑∑故选LJ-50合乎要求 2、校验允许截流量环境温度为25度,允许截流量I AL 为215A,线路上最大电流为:86.9215CA I A A====<显然满足要求3、校验机械强度查表知道10KV 架空线路的最小允许截面积为35MM 2,所以LJ-50满足所有条件.三、根据经济电流密度选择导线截面积. 经流电流密度J EC 值(表)计算公式:CA EC ECI S J =例:某变电所以一条35KV 架空线向一负荷4600KW 供电,COS Φ=0.85,已知采用铝绞线,环境温度为30度,年最大负荷小时为5200H,按经济电流密度选择导线的截面积,并校验允许载流量和机械强度.解:1、线路上的计算电流为:46001.732*35*0.8589.3CA I A===查表得J EC =0.9A/MM 2 所以:289.30.999.2CA EC ECI S J MM ===2、校验载流量查表得标称截面积为95MM 2的LJ-95铝绞线，额定载流量为395A ，大于89.3A. 3、校验机械强度查表知道10KV 架空线路的最小允许截面积为35MM 2,所以LJ-50满足所有条件.。

电线截面电流计算公式

电线截面电流计算公式————————————————————————————————作者：————————————————————————————————日期：电线截面电流计算公式（供参考）导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数 9 8 7 65 4 3.5 3 2 .5载流量(A) 9 14 2332 48 60 90 100123 150 210 238 300一般情况下：铜线每平方毫米6安培。

铝线是每平方毫米5安培(仅供快速估算)4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=50A16平方的铝线：16*5=90A一、低压配电室的要求1) 门应向外开，门口装防鼠板；2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；3) 电缆沟底应有坡度和集水坑；4) 不装盘的电缆沟应有沟盖板；5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；6) 一层配电室地面标高应0.5米以上。

二、配电盘的安装1) 配电盘应为标准盘，顶有盖，前有门；2) 配电盘外表颜色应一致，表面无划痕；3) 配电盘母线应有色标；4) 配电盘应垂直安装，垂直度偏差小于5º；5) 拉、合闸或开、关柜门时，盘身应无晃动现象；6) 配电盘上电流表、电压表等按要求装全；7) 配电盘上个出线回路应有标示；8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。

（2）输电线设计
根据项目区内机井配套输配电线路布设情况，尽量利用现有的线路，对于老化严重确需更新的进行更新。

确定导线截面面积：
①10KV高压线
高压线的截面面积按下式计算：
S=100PL/r/(U线)2/（⊿u%）
式中：S—导线截面面积（mm2）
P—输送功率（kw）
L—输电距离（m）
r—所选材料的导电率（m/Ω·mm2）。

铝的导电率为33.9 m/Ω·mm2
U线—输送电压（V）
⊿u%—电压损失（电压降），取3%
设计10KV高压线按照就近原则，从项目区已有高压线上T接而下，架设10KV 分支线路，引至各杆上变压器。

经计算，导线截面面积S=18mm2。

380V低压导线截面面积按下式计算：
②380V低压线
S=m/C/(⊿u%)
式中：S—导线截面面积（mm2）
M—负荷矩（为输送有功功率P和输送距离L的乘积，即m=PL）
⊿u%—电压损失（电压降），取5%
C—常数（钢芯铝绞线取50）
低压导线主要架设于变压器与动力配电箱之间，经计算低压导线截面面积为S=31mm2。

③导线选择
由于所选取的导线截面必须大于或等于导线的最小允许截面，而当线路电压为10KV时，多股的钢芯铝绞线最小允许截面为16mm2。

为防止导线因大风或机械受力等情况而发断裂，为了电压的安全输送，选取截面面积为25mm2的导线，即10KV高压输电线所选导线型号为LGJ-25。

高压线路为架空架设，采用圆型水泥杆，杆高10m，直径190mm，间距50m。

380V低压输电线路，导线采用黑皮线（BLX）系列。

考虑安全因素，导线型号选用BLX-35。

导线截面积与载流量的计算及口诀

导线截面积与载流量的计算及口诀导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

导线载流量、截面积简单计算方法

首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。

）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。

下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

导线截面计算

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

导线的截面选择计算公式

导线的截面选择计算公式一、按发热条件选择导线截面。

1. 基本原理。

- 根据电流通过导线时产生的热量不能超过导线的允许温升这一原则来选择导线截面。

当导线中通过电流I时，其产生的热量Q = I^2Rt（R为导线电阻，t为时间）。

- 为了保证导线的正常运行，通过导线的计算电流I_c应不大于导线的允许载流量I_al，即I_c≤slant I_al。

2. 计算公式。

- 对于单相线路：I_c=frac{P_js}{U_Ncosφ}，其中P_js为计算有功功率，U_N 为额定电压，cosφ为功率因数。

- 对于三相线路：I_c=frac{P_js}{√(3)U_Ncosφ}。

- 然后根据计算电流I_c查手册得到满足I_c≤slant I_al的导线截面S。

- 导线电阻R=ρ(l)/(S)（ρ为导线材料的电阻率，l为导线长度，S为导线截面），在考虑发热条件时，主要关注的是电流与允许载流量的关系，但电阻公式在分析一些特殊情况（如长距离线路等）时也有一定作用。

二、按电压损失条件选择导线截面。

1. 基本原理。

- 为了保证用电设备的正常运行，线路的电压损失Δ U应不超过允许的电压损失Δ U_al。

电压损失过大，会导致用电设备端电压过低，影响设备性能甚至无法正常工作。

2. 计算公式。

- 对于单相线路：Δ U=(2Pl)/(γ SU^2)×100%，其中P为线路传输的功率，l为线路长度，γ为导线的电导率（γ = 1/ρ），S为导线截面，U为线路额定电压。

- 若已知允许电压损失Δ U_al，则可根据Δ U_al=(2Pl)/(γ SU^2)×100%推导出S=(2Pl)/(γ U^2)Δ U_al×100%。

- 对于三相线路：Δ U=(√(3)Pl)/(γ SU^2)×100%，相应的S = (√(3)Pl)/(γ U^2)Δ U_al×100%。

三、按经济电流密度选择导线截面（适用于35kV及以上电压等级的线路等情况）1. 基本原理。

导线截面电流计算方法

导线截面电流计算方法导线截面的条件及按安全载流量选择导线截面应考虑的因素,选择低压导线截面首先应满足负荷电流的要求，也就是按导线允许的载流量选择；其次要考虑导线的电压损失值，特别是线路末端的电压降。

一般不得大于额定电压的10%。

导线截面选择可按下式计算：. . S=Ie/J*0.8S：导线的截面（mm2）；Ie：负荷电流（A）；J：导线安全电流密度，按安全载流量口诀估算（A/mm2）；0.8：为导线穿管打八折的系数摘自:工变电器。

导线安全载流量口诀是在实际工作中总结出一种快速估算方法，一般只用做现场经验估算，不应做为选择导线截面的最后依据。

既然是估算，肯定就会有误差。

但是绝不能简单地说什么“铜线按六，铝线按四”，因为这样就忽略了导线的趋肤效应，即导线截面积越大，每平方毫米通过的电流越小。

目前比较实用的导线安全载流量口诀如下：10下五，100上二；25、25，四、三界；70、95，两倍半。

穿管、高温，八、九折；裸线加一半；铜线升级算。

口诀的前三句是指铝导线、明敷设、环境温度为25℃时的安全载流量，具体内容如下：10下五：系指10 mm2能下铝导线（包括2.5、4、6、10mm2），每平方毫米的安全载流量按5A估算；如4 mm2铝线的安全载流量为20A，即：5×4=20A。

100上二：系指100 mm2以上的铝导线（包括120、150、185 mm2），每平方毫米的安全载流量按2A估算；如120 mm2铝线的安全载流量为240A，即2×120=240A。

25、35，四、三界：系指16、25 mm2铝导线，每平方毫米的安全载流量按4A估算：35、50 mm2铝导线，每平方毫米的安全载流量按3A估算。

如25 mm2铝线的安全载流量为100A，即4×25=100A。

70、95，两倍半：系指70、95 mm2铝导线，每平方毫米的安全载流量按2.5估算，如70 mm2铝线的安全载流量为175A，即：2.5×70=175A。

导线截面积计算方法

导线截面积计算方法（1）导线截面积与载流量的计算（导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：导线截面积与载流量的计算S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）；I-----负载电流三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcos ф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

四、估算口诀二点五下乘以九，往上减一顺号走。

常用电线电缆截面和重量计算

常用电线电缆截面和重量计算电线电缆的结构并不全是一样的，所以在计算截面和重量时，其计算方法也不一样。

1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=0.25π*d12 （mm2）重量 W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km） W1铝=2.121 d12 （kg/km） W1钢=6.126 d 12 （kg/km）F—圆单线截面积 mm2 W1 --导线重量 kg/kmd1—圆单线直径 mm r—所用材料比重 g/cm3(2)双金属线:1)重量系数法:W2=W1*K W2锡=W1铜*K=6.982d12 *K2)综合比重法:W2=0.25π*d12*r2 *(r-r1)/(r2-r1)W2—镀层材料重量 kg/km K --镀层的重量系数见表1d2—镀层单线的直径 mm r –有镀层材料的比重 g/ cm3r1—内层材料的比重 g/cm3 r2—镀层材料的比重 g /cm3 表1.2.型线的截面和重量计算1)裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量 W1=F*r (kg/km)a—扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

但在计算重量时可用标称截面计算。

(1) 铜电车线W=F*8.89 （kg/km) F—标称截面 mm2(2) 铝合金电车线W=F*r (kg/km) r—铝合金比重 g/cm3(3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mmFZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数r —所用材料比重 g/cm3 K—线芯绞入系数。

导线截面选择和载流量的计算方法

导线截面积与载流量的计算方法一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>= I ~ I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
