步进电机驱动器
步进电动机驱动器的工作原理
步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。
一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。
脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。
2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。
根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。
解码方式决定了步进电机每次转动的步进角度。
3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。
电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。
4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。
驱动器的功率输出一般包括两种类型：电流型和电压型。
电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。
电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。
5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。
当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。
综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。
通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。
步进电机驱动器参数原理
步进电机驱动器参数原理步进电机驱动器是控制步进电机运动的重要组成部分，其参数原理涉及到电机的特性、控制信号和驱动器本身的工作方式等方面。
本文将详细介绍步进电机驱动器的参数原理，包括驱动方式、步长和旋转方向、驱动电流和电压、细分和微步驱动、保护和故障等方面。
1.驱动方式：步进电机驱动器一般有两种驱动方式，即全步和半步。
全步驱动方式通过控制驱动电机的两个相位以产生电机的旋转力矩，步进角为1.8度。
而半步驱动方式则在全步的基础上，通过控制同一相位电流的大小和方向，使电机能够停留在不完全的步进角位置，步进角可达到0.9度。
2.步长和旋转方向：步长是步进电机驱动器控制电机旋转的最小单位，通常以角度来表示。
驱动器通过控制电机的脉冲信号，使电机按照指定的步长来旋转。
旋转方向则通过控制驱动器的方向信号来实现，可以使电机正转或反转。
3.驱动电流和电压：步进电机驱动器需要提供足够的电流来驱动电机，以产生足够的力矩。
驱动电流大小通常由驱动器的电流调节方式来控制，可以通过调节电流增益或设置电流值来实现。
驱动器还需要提供适当的电压来保证电机正常工作。
4.细分和微步驱动：细分是指将步进电机的一个步进角细分为更小的角度，以实现更高的分辨率和更平滑的运动。
细分通常通过驱动器内部的功率电子器件，将输入的控制信号细分产生相应的驱动信号来实现。
微步驱动则是一种特殊的细分驱动方式，可以将步进电机驱动器的分辨率进一步提高，实现更精准的位置控制和运动。
5.保护和故障：步进电机驱动器通常具有多种保护功能，以防止电机或驱动器发生故障。
常见的保护功能包括过流保护、过压保护、过热保护等。
当检测到异常情况时，驱动器会采取相应的保护措施，如自动减小电流、停止输出等。
同时，驱动器还能够检测到电机的故障状态，如断线、短路等，并通过指示灯或故障输出信号来通知用户。
总之，步进电机驱动器的参数原理包括驱动方式、步长和旋转方向、驱动电流和电压、细分和微步驱动、保护和故障等方面。

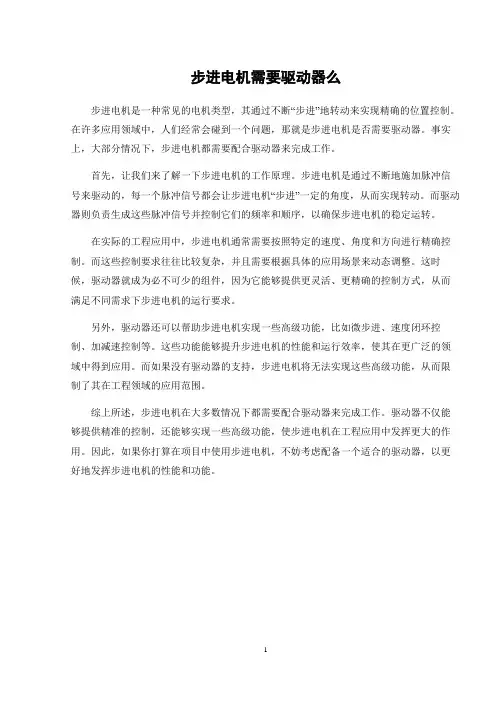

步进电机需要驱动器么
步进电机需要驱动器么
步进电机是一种常见的电机类型，其通过不断“步进”地转动来实现精确的位置控制。
在许多应用领域中，人们经常会碰到一个问题，那就是步进电机是否需要驱动器。
事实上，大部分情况下，步进电机都需要配合驱动器来完成工作。
首先，让我们来了解一下步进电机的工作原理。
步进电机是通过不断地施加脉冲信号来驱动的，每一个脉冲信号都会让步进电机“步进”一定的角度，从而实现转动。
而驱动器则负责生成这些脉冲信号并控制它们的频率和顺序，以确保步进电机的稳定运转。
在实际的工程应用中，步进电机通常需要按照特定的速度、角度和方向进行精确控制。
而这些控制要求往往比较复杂，并且需要根据具体的应用场景来动态调整。
这时候，驱动器就成为必不可少的组件，因为它能够提供更灵活、更精确的控制方式，从而满足不同需求下步进电机的运行要求。
另外，驱动器还可以帮助步进电机实现一些高级功能，比如微步进、速度闭环控制、加减速控制等。
这些功能能够提升步进电机的性能和运行效率，使其在更广泛的领域中得到应用。
而如果没有驱动器的支持，步进电机将无法实现这些高级功能，从而限制了其在工程领域的应用范围。
综上所述，步进电机在大多数情况下都需要配合驱动器来完成工作。
驱动器不仅能够提供精准的控制，还能够实现一些高级功能，使步进电机在工程应用中发挥更大的作用。
因此，如果你打算在项目中使用步进电机，不妨考虑配备一个适合的驱动器，以更好地发挥步进电机的性能和功能。
1。
步进电机的驱动器工作原理
步进电机的驱动器工作原理步进电机的驱动器是控制步进电机运动的关键部件，它能够将电子信号转换为机械运动。
步进电机驱动器主要由两部分组成：控制器和功率放大器。
控制器负责接收输入的指令信号并进行解码，将其转换为电机驱动信号；功率放大器则将驱动信号放大并输出给步进电机的驱动电路。
下面将详细介绍步进电机驱动器的工作原理。
步进电机驱动器的工作原理主要包括三个关键步骤：接收指令信号、解码指令信号和输出驱动信号。
下面分别对这三个步骤进行了解。
一、接收指令信号步进电机驱动器首先需要接收输入的指令信号，这些指令信号可以通过输入装置、计算机或者其他设备传输给驱动器。
指令信号可以是数字信号、模拟信号或者脉冲信号，这取决于具体的应用场景。
接收到指令信号后，驱动器会将其传递给解码器进行解码。
二、解码指令信号解码器是步进电机驱动器中的关键部件，它负责将接收到的指令信号进行解码，并将其转换为电机驱动信号。
解码器一般采用数字电路来实现，可以根据不同的输入信号解读指令，然后将其转换为与步进电机匹配的驱动信号。
解码器根据输入信号的不同来确定步进电机的运动方式，包括正转、反转、加速、减速等。
解码器还可以根据指令信号的要求进行细微的微调，以确保步进电机的运动精度和稳定性。
解码器还可以根据工作环境的要求进行保护，如过载保护、过热保护等。
三、输出驱动信号解码器将解码后的指令信号传递给功率放大器进行处理。
功率放大器主要负责放大电机驱动信号的电压和电流，并将其输出给步进电机的驱动电路。
功率放大器一般由晶体管、晶闸管或者MOSFET等组成，通过调节其工作状态和电流大小来控制步进电机的旋转方式和速度。
步进电机驱动器的输出信号可以是两相驱动信号，也可以是三相或四相驱动信号，具体取决于步进电机的结构和要求。
步进电机的驱动电路主要是通过不同相位的电流驱动定子的绕组，进而产生转子的旋转。
控制器会根据解码器输出的驱动信号来控制步进电机的运动，包括转向、转速和步距等。
步进电机驱动器原理
1、步进电机是一种作为控制用的特种电机, 它的旋转是以固定的角度（称为"步距角"）一步一步运行的, 其特点是没有积累误差（精度为100%）, 所以广泛应用于各种开环控制。
步进电机的运行要有一电子装置进行驱动, 这种装置就是步进电机驱动器, 它是把控制系统发出的脉冲信号转化为步进电机的角位移, 或者说: 控制系统每发一个脉冲信号, 通过驱动器就使步进电机旋转一步距角。
所以步进电机的转速与脉冲信号的频率成正比。
所以，控制步进脉冲信号的频率，可以对电机精确调速；控制步进脉冲的个数，可以对电机精确定位目的；
2、步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在
10 细分状态时，其步距角只为‘电机固有步距角‘的十分之一，也就是说：‘当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8 °；而用细分驱动器工作在10 细分状态时，电机只转动了0.18 °，‘这就是细分的基本概念。
细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。
3、驱动器细分有什么优点，为什么一定建议使用细分功能？驱动器细分后的主要优点为：完全消除了电机的低频振荡。
低频振荡是步进电机（尤其是反应式电机）的固有特性，而细分是消除它的唯一途径，如果您的步进电机有时要在共振区工作（如走圆弧），选择细分驱动器是唯一的选择。
提高了电机的输出转矩。
尤其是对三相反应式电机，其力矩比不细分时提高约30-40% 。
提高了电机的分辨率。
由于减小了步距角、提高了步距的均匀度，‘提高电机的分辨率‘是不言而喻的。
步进电机驱动器数据手册
步进电机驱动器数据手册一、引言步进电机驱动器是将电力转换为机械运动的设备。
它通过控制步进电机的相序来实现精确的位置和速度控制。
本手册将介绍步进电机驱动器的基本原理、技术参数、使用方法以及注意事项，帮助用户更好地理解和使用步进电机驱动器。
二、基本原理步进电机驱动器工作原理是基于电子技术和机械运动原理的结合。
通过不同的脉冲信号控制步进电机驱动器的工作，从而产生一定的步进角度，实现机械系统的精确控制。
步进电机驱动器通常由控制器、电源和步进电机三部分组成。
三、技术参数1. 电源参数- 输入电压范围：一般为220VAC或24VDC- 输出电流范围：根据步进电机的额定电流确定- 电源频率：50Hz/60Hz2. 步进电机参数- 步进角度：通常为1.8度或0.9度- 额定电流：电机正常工作所需的电流- 额定电压：电机正常工作所需的电压- 静态扭矩：电机静止时的最大扭矩- 最大加速度：电机从静止加速到最大速度所需的时间3. 控制信号参数- 控制方式：常见的控制方式包括脉冲/方向控制方式和CW/CCW控制方式- 输入电平：通常为TTL电平，高电平为逻辑1，低电平为逻辑0- 输入脉宽：控制脉冲信号的宽度，通常为1微秒以上四、使用方法1. 连接步进电机驱动器首先，将电源正确连接到步进电机驱动器的电源接口上，保证输入电压和电流范围在规定范围内。
然后，将步进电机正确连接到驱动器的电机接口上，确保连接正确无误。
2. 设置步进电机驱动器参数通过连接电脑或外部控制器，进入步进电机驱动器的设置界面，根据实际需求设置步进电机的相关参数，如步进角度、额定电流、控制方式等。
3. 发送控制指令通过控制器发送相应的控制指令，例如脉冲信号或方向信号，在步进电机驱动器接收到正确的控制信号后，便能够控制步进电机按照预定的步进角度和速度运动。
4. 监测步进电机运动状态通过监测驱动器的状态指示灯或软件界面，可以实时监测步进电机的运动状态，包括是否工作正常、是否达到预定位置等。
步进电机驱动器数据手册
步进电机驱动器数据手册引言：步进电机驱动器是一种广泛应用于自动化领域的关键设备。
本手册旨在提供关于步进电机驱动器的详细信息，包括工作原理、技术规格和使用指南，以帮助用户更好地了解和应用步进电机驱动器。
一、概述步进电机驱动器是一种电子设备，用于控制和驱动步进电机的运动。
它将电流和电压转换为步进电机能够理解和执行的命令信号，从而实现精确的位置控制和运动控制。
二、工作原理步进电机驱动器通过控制电流的大小和频率来控制步进电机的运动。
它接收来自控制器的指令信号，并将其转换为适合步进电机的驱动信号。
步进电机驱动器通过逐步激励步进电机的不同相位，从而实现步进电机的旋转。
三、技术规格1. 输入电压范围：步进电机驱动器通常支持多种输入电压范围，根据实际需要进行选择。
2. 输出电流范围：步进电机驱动器的输出电流决定了步进电机的扭矩和运动能力。
用户需要根据步进电机的额定电流选择合适的驱动器。
3. 步进分辨率：步进电机驱动器的步进分辨率决定了步进电机每个步进的精确度。
更高的步进分辨率可以实现更精确的位置和运动控制。
4. 脉冲频率：步进电机驱动器的脉冲频率决定了步进电机的最大速度和加速度。
更高的脉冲频率可以实现更快的运动速度。
5. 保护功能：步进电机驱动器通常具有过流保护、过热保护和过压保护等功能，以保护驱动器和步进电机的安全运行。
四、使用指南1. 安装步进电机驱动器：在安装步进电机驱动器之前，请确保将电源关闭，并遵循驱动器制造商提供的安装指南。
2. 连接步进电机和驱动器：首先，将步进电机的细线（通常是4根或8根）连接到驱动器的输出端口。
然后，将驱动器的输入端口连接到控制器或步进电机控制系统。
3. 配置驱动器参数：根据实际应用需求，使用驱动器提供的配置工具或按键面板，配置驱动器的参数，如输入电压范围、输出电流范围、步进分辨率等。
4. 编写控制程序：使用编程语言或控制软件，编写控制程序来控制步进电机的运动。
在编写控制程序时，需要了解控制器和驱动器的通信协议和命令格式。
步进电机驱动器的工作原理
步进电机驱动器的工作原理
步进电机驱动器的工作原理如下：
1. 步进电机驱动器接收来自控制器的输入信号，这些信号告诉电机要旋转多少步数以及旋转方向。
2. 驱动器将输入信号转换成适合步进电机操作的电流波形。
这通常涉及将信号转换为数字脉冲，然后通过逻辑电路将脉冲转换为电流波形。
3. 电流波形被送到步进电机的线圈。
步进电机通常由多个线圈组成，当电流通过线圈时，会产生一个磁场。
4. 磁场的极性和强度的变化导致步进电机的转动。
线圈之间的磁场相互作用会导致电机转动到下一个步进角度。
5. 驱动器接收到的下一个步进信号后，会改变电流波形的极性和强度，从而改变步进电机的转动。
这样的迭代过程将使步进电机按照预定的旋转步数和方向精确地旋转。
总的来说，步进电机驱动器通过将输入信号转换为适合步进电机操作的电流波形，改变电流波形的极性和强度，以及通过线圈之间的磁场相互作用来控制步进电机的运动。
步进驱动器工作原理
步进驱动器工作原理步进驱动器是一种常见的电机驱动器，它通过控制电流来实现精确的位置控制，适用于需要精准定位的场合。
步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
首先，我们来看步进电机的工作原理。
步进电机是一种特殊的电机，它通过将电流按照特定的顺序施加到电机的线圈上，来实现转子的精确旋转。
步进电机的转子是由多个磁极组成的，而定子上的线圈则可以通过控制电流的方向和大小来吸引或者排斥转子上的磁极，从而驱动转子旋转。
步进电机的转子可以根据电流的改变而精确地旋转到预定的位置，因此非常适合需要精准控制的场合。
其次，控制器是步进驱动器的核心部分，它负责控制步进电机的运动。
控制器可以根据外部输入的指令，通过改变电流的方向和大小来驱动步进电机。
控制器通常会根据步进电机的特性和外部指令的要求，生成相应的控制信号，以实现步进电机的精准控制。
通过控制器，我们可以实现步进电机的正转、反转、定位、加减速等功能，从而满足不同场合的需求。
最后，电源是步进驱动器的能量来源，它为步进电机和控制器提供所需的电能。
电源通常会将交流电或直流电转换为步进电机和控制器所需的电流和电压，以确保它们正常工作。
电源的稳定性和电流输出的准确性对步进驱动器的性能有着重要的影响，因此在选择和设计电源时需要特别注意。
综上所述，步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
通过控制电流的方向和大小，步进驱动器可以实现精准的位置控制，适用于需要精准定位的场合。
步进驱动器在各种自动化设备和精密仪器中有着广泛的应用，它的工作原理和性能对于设备的稳定性和精度有着重要的影响。
希望通过本文的介绍，读者能对步进驱动器的工作原理有一个更加清晰的认识。
步进电机驱动器方案
步进电机驱动器方案引言步进电机是一种能够将电力信号转化为机械运动的设备，被广泛应用于各种自动化系统中。
步进电机的驱动方式决定了其在系统中的性能和精度。
本文将介绍几种常见的步进电机驱动器方案，分析其特点和适用范围。
一、直流驱动器方案直流驱动器是一种最常见的步进电机驱动器方案之一。
它通过直流电源和H桥电路来控制步进电机的旋转。
该方案具有以下特点：1. 简单可靠：直流驱动器方案的电路相对简单，易于实现和维护。
2. 精度较低：由于直流驱动器方案无法提供闭环控制和精确的电流驱动，因此其驱动精度相对较低。
3. 适用范围广：直流驱动器方案适用于一些要求不那么高的应用场景，如低精度打印机、门禁系统等。
二、脉冲驱动器方案脉冲驱动器方案采用脉冲信号控制步进电机的运动。
它通过控制脉冲信号的频率、峰值和占空比来实现步进电机的转动。
该方案具有以下特点：1. 高精度：脉冲驱动器方案可以实现高精度的控制，可达到微步驱动，提高系统的运动精度。
2. 复杂控制：脉冲驱动器方案需要精确控制脉冲信号的参数，对控制系统的算法和硬件要求较高。
3. 应用广泛：脉冲驱动器方案适用于许多要求高精度控制的场景，如制造业中的自动化装配线、精密仪器等。
三、闭环控制驱动方案闭环控制驱动方案是一种通过反馈控制来实现步进电机控制的方案。
它通过传感器反馈步进电机的位置信息，实时调整驱动信号，以达到精确控制的目的。
该方案具有以下特点：1. 高精度：闭环控制驱动方案可以实现非常高的位置控制精度，减小步进电机的非线性误差和震动。
2. 复杂昂贵：闭环控制驱动方案的实现较为复杂，需要采用传感器进行位置反馈，同时增加了硬件和算法的成本。
3. 高要求应用：闭环控制驱动方案适用于对位置精度要求极高的场景，如医疗设备、半导体制造等。
结论在步进电机的驱动器方案中，直流驱动器方案简单可靠，适用于一些不对精度要求过高的应用场景。
脉冲驱动器方案具有较高的控制精度，适用于大多数精密控制应用。
步进电机步进驱动器原理详细讲解
则第1级从动轮直径为取：Φ2＝75 mm； 电机最大转速为：nmax 3Vmax / C 6.72(r / s)
驱动器细分数：m C /(200 0.05/ i) 3.14
故，取4细分就很合适了。
实际脉冲当量： C /(200 m / i) 0.04mm
4. 计算电机力矩，选择电机型号 第2级主动轮上的力矩：T2＝FΦ3 / 2 第1级主动轮上，即电机轴上的力矩：T1＝T2 i ＝F Φ3 / 2 i = 0.155 Nm 由于没有考虑同步带的效率、导轨和滑块装配误差造成的摩擦、同步带 轮的摩擦和转动惯量等因素，同时，步进电机在高速时扭矩要大幅度下 降；所以，取安全系数为3比较保险。 故，电机力矩To＝0.155 3 ＝ 0.465 Nm
0.9°/1.8° 驱动器工作在40细分状态
电机运行时的真正步距角 0.9° 0.36° 0.18° 0.09°
0.045°
实用公式：转速(r/s）=脉冲频率 /（电机每转整步数*细分数）
V (r / s) Pe
360 m
V：电机转速（R/S）；P：脉冲频率（Hz）；θe：电机固有步距角；
m：细分数（整步为1，半步为2）
级。
3. 电机力矩选择
步进电机的动态力矩一下子很难确定，我们往往先确定电机的静
力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯 性负载和摩擦负载二种。直接起动时（一般由低速）时二种负 载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要 考虑摩擦负载。一般情况下，静力矩应为摩擦负载的2-3倍内好， 静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）
3. 选择同步带直径Φ和步进电机细分数m 设同步带直径Φ＝30 mm 周长为C＝3.14 Φ ＝ 3.14 30 ＝ 94.2 mm 核算定位精度：脉冲当量δ ＝ C / (200 m) < 0.05；
步进电机驱动器使用说明
步进电机驱动器使用说明1．驱动器型号说明2．驱动器功能说明1）步距设置A．非细分型驱动器由步距控制信号控制，支持在线切换（即刻生效）。
B．细分型驱动器由面板拨动开关设置，不支持在线切换（设置后须重新上电生效）。
2）脱机控制脱机控制信号生效时（脱机控制光耦导通时）驱动器输出电流为0，电机无锁定转矩。
3）静止半电流锁定在无脉冲输入状态约1秒钟后，驱动器输出电流将自动减半，以减少电机发热，增加使用寿命。
4）停电电机位置记忆停电后驱动器自动记忆当前位置，重新上电时驱动器将恢复上次断电前输出状态，以避免上电时电机抖动和位置偏移。
3．驱动器使用要求1）供电电源我公司生产的系列步进电机驱动器都采用单电源供电，有直流、交流、交直流三种方式，随型号而异。
供电电源都支持宽电压范围。
供电电压的合适与否关系到步进电机的运行性能：A．低的电压有利于减少输出电流纹波，提高电机运行的平稳性，但较低的电压会影响电机的启动转矩和高频运行转矩，导致启动频率和最高运行频率降低。
B．偏小的电源容量（输出电流能力）也会影响电机高频运行转矩，并容易导致欠压保护。
C．为了使驱动器更可靠地工作，避免产生欠压、过压保护和损坏，在电压波动严重的情况下应该使用电源稳压器。
D．220V供电时须使用隔离变压器，同时进行可靠接地。
一般情况下用户应该使用驱动器标明的额定电压供电。
特殊情况要使用非额定电压的，必须保证电压在安全范围内。
2）电机接口A．驱动器和电机型号必须匹配，如三相混合式电机必须使用三相混合式驱动器，否则会导致工作异常甚至损坏驱动器和电机。
B．电机线必须和驱动器输出端子一一对应，否则会导致工作异常甚至损坏驱动器和电机。
C．电机额定电流必须和驱动器输出电流一致。
驱动器输出电流大于电机额定电流时会导致电机过热甚至烧坏，驱动器输出电流小于电机额定电流会导致输出转矩不足。
3）信号接口输入电压：3.5V< in V <9V输入电流：5mA< in I <20mA如果信号不在此范围内，须外接分压∕分流电阻 out R 使信号匹配。
步进电机驱动器参数原理
步进电机驱动器参数原理1.电流参数：步进电机驱动器的电流参数是指电机正常工作时所需的驱动电流。
一般来说，步进电机的扭矩和电流成正比，当电流增大时，扭矩也会增大。
步进电机驱动器可以通过电流控制技术来控制电机的运行。
合理设定电流参数可以保证步进电机获得足够的扭矩以完成机械任务。
2.电压参数：电压参数是指步进电机驱动器的最高驱动电压。
一般情况下，步进电机驱动器的输出电压应该小于或等于电机的额定电压，以保证电机工作的安全性和稳定性。
电压参数的设定应该考虑到电机的额定电压以及实际工作情况。
3.细分参数：细分参数是指步进电机驱动器对一个步距角的分割数。
细分参数越高，步进电机在相同的步距角下运动越精细，控制分辨率越高。
细分技术可以提高步进电机的位置控制精度，并减小振动和噪音。
4.步距角参数：步距角参数是指步进电机转动一步所需的脉冲数。
步距角是步进电机最小的工作单位，决定了电机运动的精度和分辨率。
通常步距角可以通过驱动器的输入或者软件进行设置。
5.步进角分辨率参数：步进角分辨率是指步进电机的位置控制精度，可以通过细分技术来提高。
步进角分辨率越高，步进电机运动的精度越高，位置控制越精准。
在步进电机驱动器参数设置的过程中，需要根据具体步进电机的额定工作电压和电流来确定合适的驱动参数。
过高或过低的电压和电流参数都会对步进电机的工作效果产生影响。
总之，步进电机驱动器参数原理是指通过设置电流、电压、细分、步距角和步进角分辨率等参数，来控制步进电机的转动精度和位置控制精度。
通过合理的参数设定，可以实现步进电机的稳定工作和精准控制。
步进驱动器工作原理
步进驱动器工作原理步进驱动器是一种常见的电机驱动设备，常用于控制步进电机的运动和位置。
步进电机作为一种特殊的电机，它可以按照一定的步长进行旋转，具有定位准确、运动平稳等特点。
而步进驱动器通过向步进电机传递适当的电流脉冲信号来控制步进电机的运动。
步进驱动器的工作原理可以简要分为两个方面：电流驱动和信号控制。
首先，步进驱动器通过电流驱动来控制步进电机的运动。
步进电机需要通过外部电源进行供电，步进驱动器负责调节电流大小和方向。
一般情况下，步进电机的每个相位都有两个绕组，分别称为A相和B相，每个绕组都需要一定的电流来产生磁场，从而驱动电机的旋转。
步进驱动器通过调节输出电流的大小和方向来控制步进电机的转动角度和速度。
其次，步进驱动器通过信号控制来控制步进电机的运动。
在步进电机工作时，需要通过适当的脉冲信号来控制每个步进角度的旋转。
步进驱动器可以接收外部控制信号，如脉冲信号和方向信号，通过这些信号来确定电机的旋转方向和步进角度。
一般情况下，每个脉冲信号都会使步进电机转动一个固定的角度，而方向信号则可以控制电机的正向转动或反向转动。
为了实现精确的位置控制，步进驱动器通常还配备了细微步和步长控制功能。
细微步是指将每个步进角进一步细分成更小的角度，从而提高步进电机的位置准确性和平滑性。
步长控制则是通过调整每个脉冲信号的时序和频率来控制电机的转动步数，从而实现不同转速和转动路径的控制。
还有一种常见的步进驱动器是闭环步进驱动器，它在控制步进电机转动的同时，通过反馈信号来实现对电机位置的闭环控制。
闭环步进驱动器通常会配备位置编码器或霍尔传感器，用于实时监测电机的位置和速度，并通过控制回路来调整电机的运动，从而提高步进电机的运动精度和稳定性。
总之，步进驱动器通过电流驱动和信号控制来控制步进电机的运动。
通过调节电流大小和方向，以及接收和处理脉冲信号和方向信号，步进驱动器可以精确地控制步进电机的转动角度和速度。
在实际应用中，步进驱动器被广泛应用于机械控制、自动化设备和机器人等领域。
步进电机驱动器原理
步进电机驱动器原理
步进电机驱动器是一种用于驱动步进电机的电子装置。
它具有控制步进电机运动的功能，并采用特定的驱动方式来实现预期的转动效果。
步进电机驱动器的原理可以简单描述为以下几个关键步骤：
1. 电源供电：步进电机驱动器需要从电源接收电能以供驱动电机运转。
通常，电压和电流的需求会根据步进电机的规格和要求进行设定。
2. 逻辑控制：通过逻辑控制器（如微控制器、PLC等）向步进电机驱动器发送命令信号，以指示所需的运动方式和参数。
这些命令通常包括转向、转速、步长等信息。
3. 信号解码与驱动：步进电机驱动器接收到命令信号后，将其解码为适当的电流脉冲信号。
这些信号将在适当的时间和顺序下传递到步进电机的驱动器引脚。
4. 电流控制：驱动器会根据接收到的电流脉冲信号来控制步进电机的相位和电流。
通过改变电流强度和方向，驱动器可以控制电机的转动和停止。
5. 相序控制：步进电机通常具有多个相位（通常为2相或4相），驱动器需要按照正确的相序来激活每个相位。
相序是根据预先设定好的步进序列来控制的，以实现精确的转动效果。
综上所述，步进电机驱动器通过逻辑控制、信号解码、电流控制和相序控制等步骤，将来自于逻辑控制器的命令信号转化为具体的电流脉冲信号，并通过控制步进电机的相位和电流来实现预期的转动效果。
步进电机步进驱动器原理详细讲解剖析
步进电机步进驱动器原理详细讲解剖析步进电机是一种可以按照指令精确旋转的电机，其精确性和可控性较高，广泛应用于各种自动化设备和机械设备中。
步进电机步进驱动器是控制步进电机旋转的主要组成部分，通过控制步进电机的电流、脉冲信号和驱动方式，实现电机的转动。
步进驱动器的作用步进驱动器的主要作用是将输入的脉冲信号转换成相应的电流，通过改变电流的方向和大小，控制步进电机的转动。
步进驱动器根据输入的脉冲信号来驱动步进电机旋转，脉冲信号的频率和脉冲数决定了步进电机的转速和旋转方向。
步进驱动器的工作原理步进驱动器的工作原理可以简单概括为：接收控制信号，根据信号的脉冲数和脉冲频率，输出相应的电流给步进电机，驱动步进电机的转动。
步进驱动器内部主要包含以下核心组件：1.逻辑控制模块：接收控制信号，根据信号的脉冲数和频率，产生相应的控制信号，用于驱动电流模块和方向模块。
2.电流模块：将逻辑控制模块输出的控制信号转换成相应的电流，通过电流控制步进电机的运行状态。
3.方向模块：根据逻辑控制模块的输出信号，控制步进电机的转动方向。
4.保护模块：用于检测电流和温度等参数，防止步进电机因过流或过热而损坏。
5.脉冲生成器：根据输入的脉冲信号，产生相应的脉冲，用于驱动步进电机。
步进驱动器的工作流程：1.接收输入的脉冲信号：步进驱动器通过接口接收输入的脉冲信号，这些信号经过编码器或控制器生成。
2.根据脉冲信号产生控制信号：逻辑控制模块根据输入的脉冲信号产生相应的控制信号，控制驱动电流和方向。
3.控制电流：电流模块将逻辑控制模块输出的控制信号转换成相应的电流，控制步进电机的运行状态。
4.控制方向：方向模块根据逻辑控制模块的输出信号控制步进电机的转动方向。
5.保护功能：保护模块可以监测电流和温度等参数，当电流过大或温度过高时，及时发出警报或停止电机运行，避免损坏电机。
步进驱动器的特点：1.精度高：步进驱动器可以精确控制步进电机的旋转角度，通常精度可达到0.9°或更低，适用于需要高精度控制的应用场合。
步进驱动器工作原理
步进驱动器工作原理随着科技的不断发展，步进驱动器在工业自动化中的应用越来越广泛。
步进驱动器是一种电机驱动器，其主要作用是将电能转换为机械能，从而驱动机械系统的运动。
本文将介绍步进驱动器的工作原理，以及其在工业自动化中的应用。
一、步进驱动器的工作原理1.1 步进电机步进电机是一种特殊的电机，它能够按照一定的步进角度转动，每转动一步，电机转子就会转动一个固定的角度。
步进电机通常由定子和转子两部分组成。
定子是由一组线圈组成，而转子则是由一组磁性极对组成。
当电流通过定子线圈时，会产生一个磁场，磁场会引起转子磁性极对的吸引和排斥，从而使转子转动。
1.2 步进驱动器步进驱动器是一种电子设备，其主要作用是控制步进电机的转动。
步进驱动器通常由两部分组成：控制器和功率驱动器。
控制器负责接收外部指令，将指令转换为电信号，并将电信号传输到功率驱动器。
功率驱动器则负责将电信号转换为电流信号，驱动步进电机转动。
1.3 步进驱动器的工作原理步进驱动器的工作原理可以分为两个步骤：步进电机的控制和步进电机的驱动。
步进电机的控制步进电机的控制通常由控制器完成。
控制器会接收外部指令，例如控制电机转动的方向和转动步数等。
控制器会将指令转换为电信号，并将电信号传输到功率驱动器。
在传输电信号的过程中，控制器会根据电信号的类型和大小，判断步进电机的转动方向和转动步数。
步进电机的驱动步进电机的驱动通常由功率驱动器完成。
功率驱动器会将电信号转换为电流信号，并将电流信号传输到步进电机的定子线圈。
当电流通过定子线圈时，会产生一个磁场，磁场会引起转子磁性极对的吸引和排斥，从而使转子转动。
在转子转动的过程中，功率驱动器会根据电信号的类型和大小，控制电流的大小和方向，从而控制步进电机的转动。
二、步进驱动器在工业自动化中的应用步进驱动器在工业自动化中的应用非常广泛，主要包括以下几个方面：2.1 机床步进驱动器在机床中的应用非常广泛，例如车床、铣床、钻床等。
步进电机驱动器原理
步进电机驱动器原理步进电机驱动器是指控制步进电机运行的设备，它通过控制步进电机的相序和相电流来实现步进电机的准确定位和精确控制。
步进电机驱动器的原理是基于步进电机的工作原理和控制方式，下面将详细介绍步进电机驱动器的原理。
首先，步进电机驱动器的工作原理是基于步进电机的步进角和相序控制。
步进电机是一种将电脉冲信号转换为机械位移的电机，它的旋转是以一定的步进角来进行的。
而步进电机驱动器的作用就是根据控制信号来控制步进电机的相序，从而实现步进电机的精确控制和定位。
其次，步进电机驱动器的原理是通过控制步进电机的相电流来实现步进电机的运行。
步进电机的相电流是通过驱动器来控制的，驱动器会根据控制信号来调节相电流的大小和方向，从而控制步进电机的转动。
这种控制方式使得步进电机能够精确地旋转到指定的位置，并且可以实现高速运动和高精度定位。
另外，步进电机驱动器的原理还包括了步进电机的微步控制。
微步控制是指通过改变步进电机的相电流波形来实现步进电机的微小步进，从而提高步进电机的分辨率和平滑度。
驱动器会根据控制信号来生成相应的微步控制信号，从而实现步进电机的微步运动，这种控制方式可以提高步进电机的精度和稳定性。
最后，步进电机驱动器的原理还涉及到步进电机的保护和监控。
驱动器会对步进电机的工作状态进行监测和保护，当步进电机出现异常情况时，驱动器会及时停止输出电流，从而保护步进电机不受损坏。
同时，驱动器还可以通过监控步进电机的运行状态来实现闭环控制，从而提高步进电机的控制精度和稳定性。
综上所述，步进电机驱动器的原理是基于步进电机的工作原理和控制方式，通过控制步进电机的相序和相电流来实现步进电机的精确控制和定位。
步进电机驱动器的原理还包括了微步控制和保护监控，这些原理共同作用下，实现了步进电机的高精度运动和稳定性控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机驱动器是步进系统中的核心组件之一。
如下图所示，它按照控制器发来的脉冲/方向指令(弱电信号)对电机线圈电流(强电)进行控制，从而控制电机转轴的位置和速度。
雷赛驱动器全部采用先进的双极恒流斩波方式对步进电机进行驱动。
步进电机驱动器工作模式
有三种基本的步进电机驱动模式：整步、半步、细分。
其主要区别在于电机线圈电流的控制精度(即激磁方式)。
整步驱动
在整步运行中，同一种步进电机既可配整/半步驱动器也可配细分驱动器，但运行效果不同。
步进电机驱动器按脉冲/方向指令对两相步进电机的两个线圈循环激磁(即将线圈充电设定电流)，这种驱动方式的每个脉冲将使电机移动一个基本步距角，即1.80度(标准两相电机的一圈共有200个步距角)。
半步驱动
在单相激磁时，电机转轴停至整步位置上，驱动器收到下一脉冲后，如给另一相激磁且保持原来相继处在激磁状态，则电机转轴将移动半个步距角，停在相邻两个整步位置的中间。
如此循环地对两相线圈进行单相然后双相激磁步进电机将以每个脉冲0.90度的半步方式转动。
所有雷赛公司的整/半步驱动器都可以执行整步和半步驱动，由驱动器拨码开关的拨位进行选择。
和整步方式相比，半步方式具有精度高一倍和低速运行时振动较小的优点，所以实际使用整/半步驱动器时一般选用半步模式。
细分驱动
细分驱动模式具有低速振动极小和定位精度高两大优点。
对于有时需要低速运行(即电机转轴有时工作在60rpm以下)或定位精度要求小于0.90度的步进应用中，细分驱动器获得广泛应用。
其基本原理是对电机的两个线圈分别按正弦和余弦形的台阶进行精密电流控制，从而使得一个步距角的距离分成若干个细分步完成。
如上图所示。
例如十六细分的驱动方式可使每圈200标准步的步进电机达到每圈200*16=3200步的运行精度(即0.1125°)。
雷赛公司可提供规格齐全、性能优越、品质可靠、价格优惠的十余款细分驱动器。
雷赛步进电机驱动器系列产品
作为中国最主要的步进电机驱动器供应商，雷赛拥有多项国家专利技术，已推出两大系列步进驱动器产品，可配置各种两相、三相步进电机，广泛应用于电子、广告、激光、包装、纺织行业。
＊全新高性能M系列
雷赛全新M系列步进电机驱动器，除采用首创的纯正弦电流控制技术外，还进一步开发运用了最新的参数自适应技术，使产品综合性能、性价比得到极大提升。
＊低噪声ND系列
采用纯正弦精密电流控制技术，保证电机运行在超低噪声状态。
驱动器细分倍数可选、精度高，可满足高精度、低噪声、低发热的使用需求。
雷赛步进电机驱动器命名规则
上图表示两相，低噪声技术，50V电压，5.6A电流，无铅版本的步进电机驱动器。
雷赛驱动器选型列表
驱动器选型要点
驱动器的电流：
电流是判断驱动器能力的大小，是选择驱动器的重要指标之一，通常驱动器的最大电流要略大于电机标称电流，通常驱动器有2.0A、3.5A、6.0A、8.0A等规格。
驱动器供电电压：
供电电压是判断驱动器升速能力的标志，常规电压供给有：24VDC、40VDC、80VDC、110VAC等。
驱动器的细分：
细分是控制精度的标志，通过增大细分能改善精度。
细分能增加电机平稳性，通常步进电机都有低频振动的特点，通过加大细分可以改善，使电机运行非常平稳。
控制信号接口说明
差分式接口：
多数雷赛步进电机驱动器采用差分式接口电路，内置高速光电耦合器，允许接收长线驱动器，集电极开路和PNP输出电路的信号，可适配各种控制器接口，包括西门子PLC。
建议用长线驱动器(例如：AM26LS31)电路，抗干扰能力强。
单/双脉冲模式：
多数雷赛步进电机驱动器可以接收两类脉冲信号：一种为脉冲+方向形式(单脉冲)；一种为正脉冲+反脉冲(双脉冲)形式。
可通过驱动器内部的跳线器进行选择。
