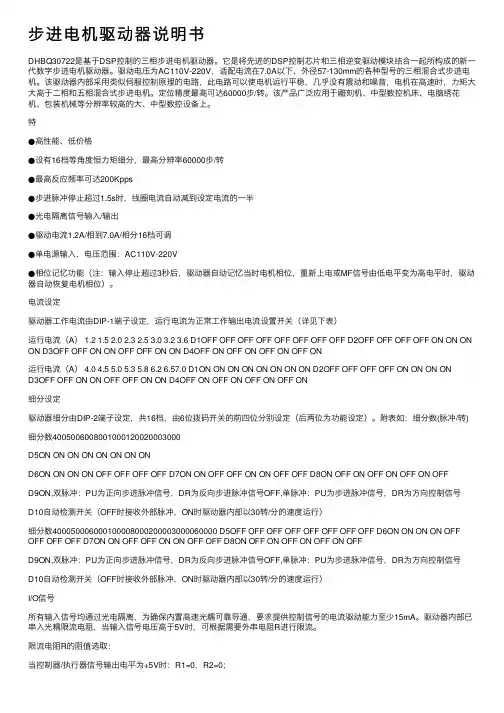

步进电机驱动器说明书DHBQ30722是基于DSP控制的三相步进电机驱动器。
它是将先进的DSP控制芯⽚和三相逆变驱动模块结合⼀起所构成的新⼀代数字步进电机驱动器。
驱动电压为AC110V-220V,适配电流在7.0A以下、外径57-130mm的各种型号的三相混合式步进电机。
该驱动器内部采⽤类似伺服控制原理的电路,此电路可以使电机运⾏平稳,⼏乎没有震动和噪⾳,电机在⾼速时,⼒矩⼤⼤⾼于⼆相和五相混合式步进电机。
定位精度最⾼可达60000步/转。
该产品⼴泛应⽤于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较⾼的⼤、中型数控设备上。
特●⾼性能、低价格●设有16档等⾓度恒⼒矩细分,最⾼分辨率60000步/转●最⾼反应频率可达200Kpps●步进脉冲停⽌超过1.5s时,线圈电流⾃动减到设定电流的⼀半●光电隔离信号输⼊/输出●驱动电流1.2A/相到7.0A/相分16档可调●单电源输⼊,电压范围:AC110V-220V●相位记忆功能(注:输⼊停⽌超过3秒后,驱动器⾃动记忆当时电机相位,重新上电或MF信号由低电平变为⾼电平时,驱动器⾃动恢复电机相位)。
电流设定驱动器⼯作电流由DIP-1端⼦设定,运⾏电流为正常⼯作输出电流设置开关(详见下表)运⾏电流(A) 1.2 1.5 2.0 2.3 2.5 3.0 3.2 3.6 D1OFF OFF OFF OFF OFF OFF OFF OFF D2OFF OFF OFF OFF ON ON ON ON D3OFF OFF ON ON OFF OFF ON ON D4OFF ON OFF ON OFF ON OFF ON运⾏电流(A) 4.0 4.5 5.0 5.3 5.8 6.2 6.57.0 D1ON ON ON ON ON ON ON ON D2OFF OFF OFF OFF ON ON ON OND3OFF OFF ON ON OFF OFF ON ON D4OFF ON OFF ON OFF ON OFF ON细分设定驱动器细分由DIP-2端⼦设定,共16档,由6位拨码开关的前四位分别设定(后两位为功能设定)。
雷赛科技 HA860步进电机驱动器 使用说明
1. 电气指标........................................................................................................................................ 2
2. 使用环境及参数............................................................................................................................ 3
1. 电机选配........................................................................................................................................ 9
2. 电机接线........................................................................................................................................ 9
3. 应用领域........................................................................................................................................ 2
二、电气、机械和环境指标............................................................................................................. 2
两相数字式步进电机驱动器 HTD542 用户指南说明书
HT D542两相数字式步进电机驱动器使用前请认真阅读本手册用户使用手册常州合泰电机电器股份有限公司■ 简介● 两相数字式步进电机驱动器HTD542具有高速大转矩特性 供电电压可达 50VDC 静止时电流自动减半正弦波电流控制技术电机发热低● ● ● ● 光电隔离差分信号输入,响应频率最高200K 细分精度高达十六种,2倍及5倍细分均可选择具有过压、欠压,过流等保护功能可进行脉冲/方向或双脉冲模式切换● ●● HTD542两相步进电机驱动器是有极高可靠性的两相步进电机驱动器,是当前行业在售产品中返修率最低的一款产品。
得益于其优秀的过流和过压保护拓扑电路,使其即使在极高转速及适度过压情况下,仍可启动自保护以确保不被损坏。
HTD542两相步进电机驱动器适配两相42,57,60的各类两相混合式步进电机。
■ 电气性能及环境指标电气参数● 环境指标●驱动器参数最小值典型值最大值单位输入电压184850VDC 驱动电流 1.0- 4.2A 输入脉冲频率1-200K Hz 输入脉冲宽度250-5E+8ns 绝缘电阻500--M Ω冷却方式自然冷却或强制冷却使用场合避免粉尘,油污及腐蚀性气体工作环境温度0~40℃最高环境湿度90%RH (无结露)存储温度-10 ~70℃ 最大振动5.9m/S2 max■ 机械尺寸及安装图状态指示灯控制信号拨码开关设定电动机连接ENA -ENA+DIR -DIR +PUL-P UL+S W8S W7S W6S W5S W4S W3S W2S W1B -B+A+A -RED/GR ■ 驱动器接口与接线示意图电源及电机接线●● 控制信号接口控制信号示例图●名称功能GND -电源负极V+电源正极:DC18V ~50V A+两相电机A 相。
A+、A-互调,可变换电机运转方向A -B+两相电机B 相。
B+、B-互调,可变换电机运转方向B -名称功能PUL+脉冲控制信号:脉冲下降沿有效,脉冲电压5-24V,为了可靠响应,脉冲宽度大于1.5μS。
北京时代超群电器 DL-026H步进电机驱动器 说明书
DL-026H步进电机驱动器使用说明书北京时代超群电器科技有限公司目录第一章概述 (1)第二章参数说明 (1)第三章驱动器使用方法 (3)1.驱动器接线示意图 (3)2.使用步骤 (4)3.输入信号说明 (4)4.输入信号内部接口电路 (5)5.CP信号的脉冲宽度 (7)6.CP信号的电平方式 (7)7.DIR信号起作用时刻 (8)8.细分设定 (8)9.电机相电流设定 (8)10.电机升降速设计简介 (8)第四章安装尺寸 (10)第一章概述瑞得集团北京瑞业科技发展公司,在1992年推出DL系列全密封、模块化步进电机驱动器,十几年来,其工艺和性能随着电子技术的高速发展不断升级和更新。
DL系列步进电机驱动器品种齐全,可与大多数国产电机进行配套使用,部分产品已经出口到国外。
DL-026H步进电机驱动器是DL系列中的成熟产品,用于驱动二相混合式步进电机。
第二章参数说明电流设定值: 3.5A,4A,4.5A,5A,5.5A,6A每转步数:200(步距角1.8度)400(步距角0.9度)1000(步距角0.36度)2000(步距角0.18度)输入脉冲方式:单脉冲工作电源:AC16V/0.5A与AC30V~110V/2.5A两组配套电机:110至130系列二相混合式步进电机。
操作面板图如下页所示:第三章驱动器使用方法1.驱动器接线示意图图中标号释义:CP+:脉冲正输入端CP-:脉冲负输入端U/D+:方向电平的正输入端U/D-方向电平的负输入端PD+:脱机信号正输入端PD-:脱机信号负输入端电机与驱动器接线图:AB2.使用步骤(1)参考面板提示,通过拨位开关设定您所需要的细分数,在CP脉冲能允许的情况下,尽量选用较大的细分数;(2)参考面板提示,通过拨位开关设定电机的相电流,一般设定为和电机额定相电流相等,如果能够拖动负载,可以设定为小于电机额;定相电流,但不能设定为大于电机额定相电流;(3)参考面板提示,连接输入信号线;(4)参考面板提示,连接电机线;(5)参考面板提示,连接电源线;(6)加电后,观察指示灯及电机运行情况。
步进电机驱动器--MA860H说明书
MA860H 两相混合式细分驱动器
产品概述
MA860H 驱动器,主要驱动57、86型两相混合式步进电机。
微步细分为16种,最大步数为51200步/转;工作峰值电流范围为1.0A-6.0A ,输出电流共16种,电流分辨率约为0.3A ;具有半流,过压、过流等保护电路。
本驱动器为交直流供电,工作范围为 AC18V-60V ,直流DC24V-80V 。
接口说明
B
+B -9C P -/C W -A +A -D I R -/C C W -F R E E +D I R +/C C W +F R E E -
P W R /T I M
C P +/C W +
10
A
L M
/E R
R 523
487
61AC20-60V
步进电机输出
控制脉冲信号输入电源输入
信息指示细分/电流/脉冲模式设定
1、电机低细分运行时驱动内部按照高细分自动运行,低速运行非常平稳。
2、实时监测脉冲信号,采用先进技术,高速运行电机扭矩同比增加30%。
3、输入脉冲最高200KHz 响应频率。
4、相位断电自动记忆功能。
5、任意细分数可以定做。
参数设定 MA860H 采用10位薄码开关设定细分精度、动态电流、单双脉冲和半流/全流。
详细描述如下:
D1
D2
D3
D4
D5
D6
D7
D8
D9D10
微步细分设定工作电流设定
单脉冲/双脉冲设定半流/全流设定。

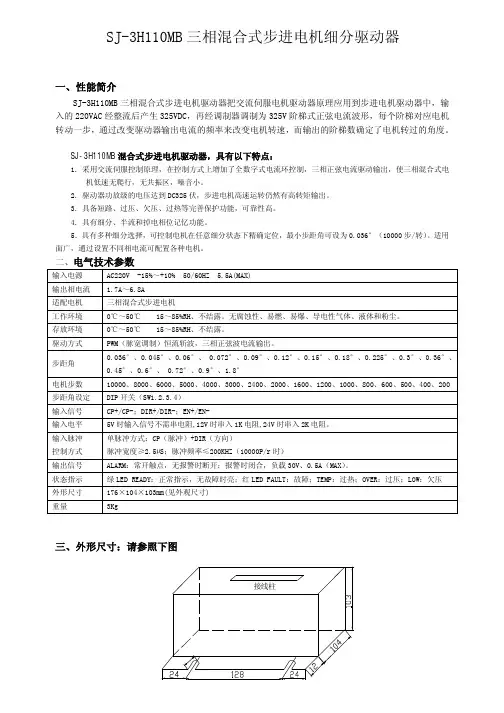

SJ-3H110MB 三相混合式步进电机细分驱动器 说明书
