CNC步进电机控制器说明书
CNC-221P控制器用户手册
CNC-221 绕线机控制器用户手册 v1.0 版
第 5 页 Байду номын сангаас 17 页
【自动启动】 ：自动开始绕线，或按【启动】键后才开始绕线。 四．用户设定 4.1 装机设定说明 4.1.1 【步序设定】 【资料选择】 【0】 ：运转模式选择设定(俗称八位内码) 设定方法： 按【—】键，有 8 个小数点亮起，表示可以编辑。然后从右至左分别对应数字键 1~8 来修 改其设定值。按【输入】键表示修改完成并进入修改前的状态（暂停或待机） 。出厂默认 值为 10010120。关于“出厂默认值”概念请参照后面【5.3 清楚装机设定】之理解。该功 能含义如下：
注意事项： 本控制器正常工作环境温度 10℃~40℃ 上电复归或按面板复归键，在圈数窗口显示 F2000、F3000、C-200 等品牌字样； 在产量窗口显示 FXXXX、n01、n02 等字样表示软件升级和功能属性； 本控制器内部电路板上标注有 321、221 等厂家生产信息。 凡与本产品结构疑似或生产工艺粗糙的同类型产品，请用户上网通过电话查询 ，注意判定产品真伪，以防假冒而造成不必要的经济损失。
二．主要特点 z 16 位高速指令芯片系统支持行业功能和传统操作习惯 z 排线轴位移单位 10 倍选择 z 排线轴传动比和螺杆节距不受限制 z 高精度排线同步监测系统 z 外置步进驱动器信号输出口 z 绕线轴内置大功率直流无刷驱动器 z 绕线轴外置交流变频器或直流无刷驱动器 z 排线轴外置两相步进驱动器 z 增强型疏绕线功能 z 完善的自我检测功能
CNC-221 绕线机控制器用户手册 v1.0 版
第 2 页 共 17 页
一．前言 CNC-221 是本公司最新推出的第三代绕线机控制器。以 CNC-220B 控制器软件思想为 基础，功能已渗透绕线行业各种类型使用场合，属于绕线机的标准配备，完全取代原有 的 CNC-220S/B。该控制器采用 16 位大规模集成化的运动控制专用芯片，运算速度快、 电路简洁体积小、 全新硬件结构其抗干扰能力更强， 并保留本公司原有机型的功能延续 性及完全相同的操作方式。 随着软件和硬件系统的不断完善和创新， 在绕线行业内已经 形成一套完整的功能标准和全新的绕线理论。 本控制器简单易学。 原有广大用户不需要重新学习本控制器的具体操作方法就能短时间 内很快掌握其功能要点，并能熟练使用。 CNC-221 按照绕线轴驱动信号及对象，暂定一种机型： 机型 221C 绕线轴信号 信号 0~10V 直流电压 H/L 高低速电平 驱动对象 1. 单/三相交流变频器 2. 外部直流无刷驱动器 排线轴 兼容以下两种负载方式： 1. 直接驱动两相 2A 步进马 达 2. 外接步进马达驱动器
步进电机介绍及相关参数与操作说明书
IntroductionASASC5-Phase Microstep RK 2-Phase Full/Half UMK 5-PhaseMicrostep CRK 2-Phase Microstep RBK 2-Phase Microstep CMK 2-Phase PK/PV 2-Phase PK EMP400SG8030J AccessoriesInstallationAC InputDC InputAC InputDC Input Without Encoder With EncoderControllersConnection and Operation■Names and Functions of Driver Parts●(Top)□2 Function Switches □1 Signal Monitor Displays◇Alarm◇(Front)□3 Motor Run Current Switch □4 Step Angle Setting Switch □1 Signal Monitor Displays □5 Input/Output Signals Motor TerminalsPower Input TerminalsProtective Earth TerminalsThe step angle set with the step angle setting switch will become effective when the "Step●Angle Select" (CS) signal input is OFF.Do not change the "Step Angle Select" (CS) signal input or step angle setting switch while ●the motor is operating. It may cause the motor to misstep and stop. Change the step angle setting switch, when the "Step Angle Select" (CS) signal input is OFF and the "Excitation Timing" (TIM) signal output is ON.The cable for connecting the terminal box type motor and driver, and the D-Sub (15-pin) connector for connecting to the driver's CN1 connector are not included. They must be supplied separately. ✽Description of input/output signals ➜ Page C-177Connection Diagrams●5 VDC Connection or Line Driver Input◇DriverController24 VDC Connection◇DriverInput Signal Connection◇Pulse (PLS) Signal, Rotation Direction (DIR) Signal●You can select either 5 VDC or 24 VDC as the signal voltage. Line driver input is also available. The pin No. to connect differs according to the signal voltage.All Windings Off Signal, Step Angle Select Signal●You can select either 5 VDC or 24 VDC as the signal voltage. The pin No. to connect is the same for 5 VDC and 24 VDC.Output Signal Connection◇Keep the output signal voltage and current below 30 VDC and 10 mA respectively.Power Supply◇Use a power supply that can supply sufficient input current. When power supply capacity is insufficient, a decrease in motor output can cause the following malfunctions: Motor does not operate properly at high-speed. ●Slow motor startup and stopping.●Notes on Wiring◇Use twisted-pair wires of AWG26 and keep wiring as short as possible [within 2 m (6.6 ft.)]. ●Note that as the length of the pulse signal line increases, the maximum transmission ●frequency decreases. Technical reference ➜ Page F-54Use wires of AWG18 or thicker for motor lines (when extended), power supply lines and ●protective earth line.To ground the driver, lead the ground conductor from the protective earth terminal (M4) and ●connect the ground conductor to provide a common ground point.Signal lines should be kept at least 2 cm (0.79 in.) away from power lines (power supply lines ●and motor lines). Do not bind the signal lines and power lines together.If noise generated by the motor cable or power cable becomes a problem due to the wiring ●and layout, shield the cables or use ferrite cores.Incorrect connection of DC power input will lead to driver damage. Make sure that the polarity ●is correct before turning power on.The cable for connecting the terminal box type motor and driver, and the D-Sub (15-pin) ●connector for connecting to the driver's CN1 connector are not included. They must be supplied separately.●Driver Motor Terminals and Motor Leads/Motor Terminal BlocksTerminal Box Type Motor Connections ◇RBK264T , RBK266T ,RBK268T∼16)[Diameter: (ϕ0.28∼ϕ0.51 in.)]✽ (M4)InternalTerminal ✽ (M4)(AWG18 or thicker)(AWG18 or thicker)Connect motor lead wires to the terminals 2 to 5.12345Terminal BlockConnect either the internal protective earth terminal or external protective earth terminal to the ground.✽RBK296T , RBK299T , RBK2913T✽ (M4)∼16)InternalTerminal ✽ (M4)[Diameter: ϕ7(ϕ0.28∼ϕ0.51 in.)](AWG18 or thicker)54123678Connect either the internal protective earth terminal or external protective earth terminal to the ground.✽Terminals 1, 4, 5, and 8 are used. Terminals 2, 3, 6, and 7 are not used. Do not connect anything to them.IntroductionASASC5-Phase Microstep RK 2-Phase Full/Half UMK 5-Phase Microstep CRK2-Phase Microstep RBK 2-Phase Microstep CMK 2-Phase PK/PV 2-Phase PK EMP400SG8030J Accessories InstallationAC InputDC InputAC InputDC InputWithout Encoder With EncoderControllersPulse (PLS), Rotation Direction (DIR) Input SignalYou can select either 5 VDC or 24 VDC as the signal voltage for"Pulse" input and "Rotation Direction" input. Line driver input is also available.Input Circuit and Sample Connection ◇5 VDC Connection●24 VDC Connection●Line Driver Input●Pulse Waveform Characteristics ◇5 VDC or 24 VDC Connection●ONON Pulse Input SignalRotation Direction Input Signal 1 Pulse duty: 50% and belowLine Driver Input●ONON Pulse Input SignalRotation Direction Input Signal 1 Pulse duty: 50% and below1 ✽ The shaded area indicates when the photocoupler diode is ON. The motor moves when thephotocoupler state changes from ON to OFF.2 ✽ The minimum interval time when changing rotation direction is 10 μs. This value variesgreatly depending on the motor type, pulse frequency and load inertia.Pulse Signal Characteristics◇Keep the pulse signal at the "photocoupler OFF" state when no ●pulses are being input.Leave the pulse signal at rest ("photocoupler OFF") when ●changing rotation directions.All Windings Off (AWO), Step Angle Select (CS) Input Signal Input Circuit and Sample Connection◇All Windings Off (AWO) Input Signal◇Inputting this signal puts the motor in a non-excitation (free) state. ●This signal is used when turning the motor by external force or ●manual home position is desired. The photocoupler must be "OFF" when operating the motor.ON OFFAll Windings Off Input Signal Motor CurrentMotor Holding TorqueThe shaded area indicates that the motor provides holding torque in proportion to standstill current set by motor stop current switch.Switching the "All Windings Off" signal from "photocoupler ON" to ●"photocoupler OFF" does not alter the excitation sequence. When the motor shaft is manually adjusted with the "All Windings Off" signal input, the shaft will shift up to ±3.6° from the position set after the "All Windings Off" signal is released.Step Angle Select (CS) Input Signal◇When this signal input is "ON," the motor will operate at the basic ●step angle regardless of the settings of the step angle settingswitches. When the signal input is "OFF ," the motor will operate at the step angle set with the step angle setting switch.To change the step angle, do so when the "Excitation Timing" ●signal output is "ON" and the motor is at standstill.Current Cutback (CD), Alarm (ALM), Excitation Timing (TIM) Output SignalOutput Circuit and Sample Connection◇Current Cutback (CD) Output Signal◇When the automatic current cutback function is activated, the ●"Current Cutback" output turns on.Alarm (ALM) Output Signal◇When the motor is running, if the driver overheat, overvoltage, or ●overcurrent protective function is detected, the "Alarm" output turns off, and the ALARM LED of the driver flashes. The current to the motor is also cut off to stop the motor.You can count the number of times the ALARM LED flashes to ●confirm which protective function is activated.This signal normally stays on, but turns off when a protective ●function is activated.Excitation Timing (TIM) Output Signal◇The "Excitation Timing" signal is output to indicate when the motor ●excitation is in the initial stage (step "0" at power up).The "Excitation Timing" signal is output simultaneously with a ●pulse input each time the excitation sequence returns to step "0." The excitation sequence will complete one cycle for every 7.2˚ rotation of the motor output shaft.Microsteps/step 1: S ignal is output once every 4 pulses.Microsteps/step 4: S ignal is output once every 16 pulses.Timing chart at 1.8/step (Microsteps/step 1)When connected as shown in the sample connection, the signal will be ✽"photocoupler ON " at step "0."Pulse Input Rotation Direction Input Excitation Timing Output ✽12345678910(Step)01230123012321011121314Notes:When power is turned ON, the excitation sequence is reset to step "0" and the "Excitation ●Timing" signal is output.When operating the motor using the ●"Excitation Timing " signal output, make sure the motor output shaft stops at an integral multiple of 7.2˚.Timing Chart●Rotation Direction Input Signal Pulse Input Signal All Windings Off Input Signal Step Angle Select Input Signal Current Cutback Output Signal MotorPower Input The section indicates that the photocoupler diode is emitting light.1 ✽ The minimum switching time to change direction 10 μs isshown as the response time of the circuit. The motor may need more time than that.2 ✽ Depends on load inertia, load torque, and starting frequency.3 ✽ Never input a pulse signal immediately after switching the"All Windings Off " signal to the "photocoupler OFF" state. The motor may not start.4 ✽ To cycle the power, turn off the power and then wait for atleast five seconds after the POWER LED has turned off.。

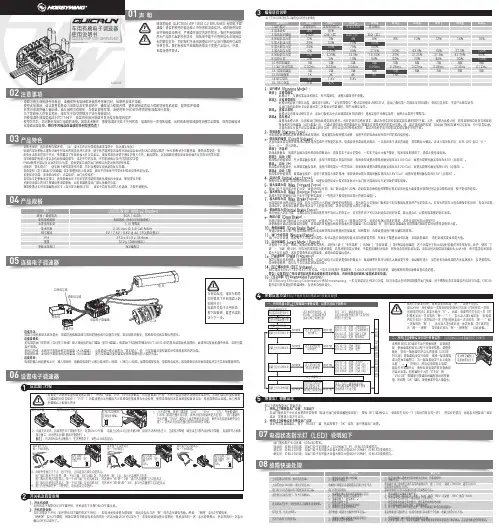

CNC Machine 电子控制器说明书
·全防水设计，适应各种气候环境；（注：浸水工作后尽快将电调洗净吹干，防止插头氧化）；·电调内部功率板上覆有好盈专利技术的铜质导热汇流条，便于将内部热量迅速传导到由铝合金材质CNC切削完成的一体化网格状外壳散热器，散热效果更甚一筹；·配备先进安全的电子开关，彻底解决了传统机械式开关在多尘、潮湿等恶劣环境下频发的簧片卡死、触点锈蚀、以及因剧烈撞击而导致机械开关意外关闭等问题；·非常细腻的拖刹力度以及拖刹加速度调节，满足不同的车型、不同的场地以及不同的操控习惯；·PWM频率可调以及先进的DEO功能，提供更加完美的油门线性以及更出色的操控性能；·创新的“真车模式”，使车辆下坡控制更加平稳，同时为模型车提供新的玩车乐趣。
·具备遥控（第三通道/空闲通道）实时调整拖刹力度功能，面对不同场地不同需求时轻松切换拖刹力度。
·多重保护功能：电池低压保护、过温保护、油门失控保护；·具有独立的参数设定接口，连接参数设定卡时无需将电调控制线从接收机中拔出，使用更为方便；·可使用电调上的SET按键设置电调参数，且有单键恢复出厂默认参数的功能；·兼容便携式车用电调编程设定卡（显示屏为数码LED），设定卡具有友好的人机界面，方便外场使用。
故障现象解决方法可能原因1、电池电压没有输入到电调；2、电调开关损坏。
1、检查电源输入通路是否有焊接不良情况，并重新焊好；2、更换开关。
将电调的油门排线按正确方向插到接收机的“油门（TH）”通道（Throttle，通常为CH2）；上电后指示灯不亮，电机无法启动。
2、利用LED参数设定卡恢复出厂设定设定卡与电调连通后，按下“RESET”键，然后再按下“OK”保存，即可恢复出厂设置。
·油门扳机处于中点区域，红色LED熄灭。
·前进时，红色LED闪烁；当油门处于正向最大（100%油门）时，红色LED变成恒亮。
mach3_CNC控制板V43使用说明2
MACH3 软件对应设置图片：
1、 设置单位
端口设置：
Q:70273551
参照上图设置通讯端口，图示为使用 2 个并口的设置。
图示中，2 号端口地址设置见下图： （我的电脑――右键――属性――设备管理）
点右键――属性，如下图
资源地址；
Q:70273551
Config motor outputs 电机输出设置
通过脉冲宽度调制信号控制电机（如PWM输入控制的变频器）。 D．可以输出模拟电压0－10V，可以通过S命令直接控制变频器。 10、 常用 10 个输入信号，可扩展到 18 个输入接口： 3 个轴的极限限位， 3 个轴的原点开关、 1 个紧急停止开关、 1 个启动开关、
1 个极限解除开关 1 个主轴速度检测输入 另可扩展小板再增加 8 个输入口，可以自定义 OEM 触发或者连接自动刀架。 11、 输出信号： 6 个轴的信号、X 轴、Y 轴、Z 轴、A、B、C 扩展轴 1 个主轴的控制信号（可直接连接伺服和变频）， 2 个主轴的正反转继电器（使用 M3 和 M4 代码编程控制）， 2 个冷却控制（M7、M8 编程代码分别控制水冷和气冷） 2路看门狗保护信号输出：如果Mach3没有正常安装或者处于紧急停止状态
6 路辅助功能控制输出指示 18 路输入状态指示
使用简介 1、整体框架接口图
Q:70273551
扩展输入小板框架图示
3551 2、各个接口详细说明 7 2－1 连接电脑的通讯接口 Q:702 LPT1
连接到电脑并口 LPT1 LPT2
连接到电脑并口 LPT2，一般电脑都只有一个并口，需要增加并口扩展成两并口，增 加其功能。
ABC 三轴及两路备用信号输出 A\B\C three axis and two backup output signals
步进电机控制器 MOTOR CONTROL 说明书
CONTEC为了方便客户，提供大部分的线缆和附 件。
两端安装接插件的线缆 附件 (端子板及其他)
O-16
单端安装接插件的线缆 接插件套件
O-16
通道数
Motor Controller
XXch
Counter
XXch
可控制的最大通道数(轴数)。 可输入脉冲信号的最大通道数。
要点
Frame Data Store
指最多可储存1000个帧，每个帧都携 带有单定位序列的必备信息，例如： 速率、加/减速度、目标位置。
Limit Switch
Input
指具有检出步进电机(运载工具)的停止 点/减速点/原点等的功能。可进行高级 的定位控制。
GPIB通讯
远程输入输出 扩展单元 / 总线适配器 软件
附件/线缆 分散型监控 网络F&eIT 多功能可编程 显示器
型号
SMC-2P(PCI)
SMC-4P(PCI)
通道数 脉冲输出
编码器输入 限位信号 通用输入 通用输出
数据格式 输出类型 脉冲速率 额定输出 输入信号类型 信号类型 响应频率 输入阻抗 信号通道 信号类型 输入阻抗 信号通道 信号类型 输入阻抗 信号通道 信号类型
3kΩ
7信号/ch
光隔离输入(12~24VDC)
IN1, IN3~IN7: 3kΩ; IN2: 1.8kΩ
3信号/ch
集电极开路输出
额定输出 35VDC 100mA
控制元件
PCL5014 [NPM]
中断
-
I/O 地址
占用16端口
最大功耗
步进电机控制说明
实训名称步进电机控制一、实训目的1.掌握步进电机控制系统的接线、调试、操作二、实训设备序号名称型号与规格数量备注1实训装置THHAJS-1 12实训挂箱B10 13导线3号若干45通讯编程电缆SC-90 1 三菱6实训指导书THHAJS-1 17计算机（带编程软件） 1 自备三、面板图+四、控制要求1.总体控制要求：如面板图所示，利用可编程控制器输出信号控制步进电机运行。
2.按下“SD”启动开关，系统准备运行。
3.打开“MA”手动开关，系统进入手动控制模式，选择电机旋转方向，再按动“SE”单步按钮，步进电机运行一步。
4.关闭“MA”手动开关，系统进入自动控制模式，此时步进电机开始自动运行。
5.分别按动速度选择开关“V1”、“V2”、“V3”，步进电机运行在不同的速度段上。
6.步进电机开始运行时为正转，按动“MF”开关，步进电机反方向运行。
再按动“MZ”开关，步进电机正方向运行。
五、功能指令使用及程序流程图六、端口分配及接线图1.端口分配及功能表 序号 PLC 地址（PLC 端子）电气符号（面板端子） 功能说明1 X00 SD 启动开关2 X01 MA 手动3 X02 V1 速度14 X03 V2 速度25 X04 V3 速度36 X05 MZ 正转7 X06 MF 反转8 X07 SE 单步 9Y00 A A 相 10 Y01 B B 相 11 Y02 C C 相 12 Y03DD 相 13 面板V+ 接电源+24V电源正端 14主机COM 、COM0、COM1、COM2接电源GND电源负端2.PLC 外部接线图七、操作步骤1. 检查实训设备中器材及调试程序。
2.按照I/O端口分配表或接线图完成PLC与实训模块之间的接线，认真检查，确保正确无误。
2.打开示例程序或用户自己编写的控制程序，进行编译，有错误时根据提示信息修改，直至无误，用SC-90通讯编程电缆连接计算机串口与PLC通讯口，打开PLC主机电源开关，下载程序至PLC中，下载完毕后将PLC的“RUN/STOP”开关拨至“RUN”状态。
步进电机控制说明书
目录1 题目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 电路原理图的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.1 步进电机控制电路原理图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.2 LCD显示模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.3 L297/298电机驱动模块……………………………………………………2.4 晶振电路和复位电路………………………………………………………2.5 键盘控制模块（加速、减速、正转、反转）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 软件系统设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.1 软件系统的流程结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2 主程序bujindianji.c模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3头文件reg52.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 头文件1602.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5头文件intrins.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 仿真及调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．总论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1题目: 步进电机的单片机控制功能要求：用MCS-51系列单片机作为控制器；采用两相双极性步进电机为控制对象；采用L297/298驱动芯片为步进电机驱动器；用加速、减速、正转、反转4个键进行相应的控制；用LCD 显示步进的电机的工作状态。
mach3_CNC控制板V43使用说明2
PWM 输出 0－10V 对应数据
（使用美国 FLUKE 92B）示波表测试，见下图，最低 0 转，最高 8000 转）
1）转速为 0 时的 PWM 输出
12）转速为 100 的 PWM 输出 Q:70273553）转速为 1000 转的 PWM 输出
4）转速为 3000 转的 PWM 输出
5）转速为 8000 转的 PWM 输出
1 作正常。 5 6、 轴控制信号可以连接步进驱动或者伺服驱动，方便不同用户的实际需求。 5 7、 最多可以控制 7 轴： 73 3 个方向轴 2 3 个附加扩展轴， 0 1个主轴 可以通过手动控制主轴：
7 用继电器或电流接触器控制电机的启动（顺时针或逆时针）和停止。 Q: 通过分步或直接脉冲控制电机（电机为伺服电机）。
Q:70273551 etc)
外形尺寸
Q:70273551
说明： 1、孔为 M3 螺钉，4 颗 2、孔位为滑孔，方便调整。
ABC 三轴及两路备用信号输出 A\B\C three axis and two backup output signals
Q:70273551
PWM 输出使用说明
PWM 模拟电压 0－10V 输出，见控制板接口 J15，请注意极性（如上图示）
3551 如果输出最大值不及 10V，请尝试调整此电位器。 Q:7027 PWM 输出设置：按如下图设置
Q:70273551 Config input（输入设置）
Config outputs(输出设置)
Q:70273551 Config spindle setup （主轴参数设置）
8、config motor tuning 几个进给轴电机参数设置
Q:70273551
JXCM1-TF2Z200EN CC-Link 步进电机控制器使用说明书
Instruction ManualStep Motor Controller – CC-Link(24 VDC Servo)Series JXCM1##-#The intended use of the step motor controller is to controlthe movement of an electrical actuator whilst connectedto the CC-Link protocol.These safety instructions are intended to prevent hazardous situations and/or equipment damage. These instructions indicate the level of potential hazard with the labels of “Caution,” “Warning” or “Danger.”They are all important notes for safety and must be followed in additionto International Standards (ISO/IEC) *1), and other safety regulations.IEC 60204-1: Safety of machinery - Electrical equipment of machines. (Part 1: General requirements)ISO 10218-1: Robots and robotic devices - Safety requirements for industrial robots - Part 1: Robots.•Refer to product catalogue, Operation Manual and Handling Precautions for SMC Products for additional information.• Keep this manual in a safe place for future reference.Caution Caution indicates a hazard with a low level of risk which, ifnot avoided, could result in minor or moderate injury.Warning Warning indicates a hazard with a medium level of riskwhich, if not avoided, could result in death or serious injury.Danger Danger indicates a hazard with a high level of risk which, ifnot avoided, will result in death or serious injury.Warning•Always ensure compliance with relevant safety laws and standards.•All work must be carried out in a safe manner by a qualified person in compliance with applicable national regulations.2.1 General specificationsItem SpecificationsCompatible motor Step motor (servo 24 VDC)Power supply voltage24 VDC +/-10%(motor drive control, stop, lock brake release).Current consumption 3A (Peak 5A) maximumCompatible encoderBattery-less absolute encoder (resolution: 4096 pulses / rotation)Serial communication RS485Locking Unlocking terminal (applicable to non-exitationmagnetizing lock)Cable length Actuator cable: 20 m maximum Cooling method Air-cooling type Operatingtemperature0o C to 55o C (No freezing) Storage temperature -10o C to 60o C (No freezing) Operating humidity 90% RH or less (No condensation)Insulation resistance50 MΩ (500 VDC)between the external terminals and caseWeight170 g (Direct mounting type)190 g (DIN rail mounting type)2.2 CC-Link specificationsWarningSpecial products (-X) might have specifications different from thoseshown in this section. Contact SMC for specific drawings.3 Name and function of individual parts4 Installation4.1 InstallationWarning•Do not install the product unless the safety instructions have been readand understood.•Design the installation so that the temperature surrounding thecontroller is 55o C max. Leave enough space between the controllersso that the operating temperature of the controllers remains within thespecification range.•Mount the controller vertically with 30 mm minimum space on the topand bottom of the controller as shown below.•Allow 60 mm minimum space between the front of the controller and adoor (lid) so that the connectors can be connected and disconnected.4.2 Mounting•The controller can be direct mounted (model JXCM17#) using screwsor mounted on a DIN rail (model JXCM18#).•When using DIN rail mounting, hook the controller on the DIN rail andpress the lever down to lock it.CautionIf the mounting surface for the controller is not flat or is uneven, excessivestress may be applied to the enclosure, which can cause failure. Be sureto mount on a flat surface.4.3 EnvironmentWarning•Do not use in an environment where corrosive gases, chemicals, saltwater or steam are present.•Do not use in an explosive atmosphere.•Do not expose to direct sunlight. Use a suitable protective cover.•Do not install in a location subject to vibration or impact in excess ofthe product’s specifications.•Do not mount in a location exposed to radiant heat that would result intemperatures in excess of the product’s specifications.•Avoid mounting the controller near a vibration source, such as a largeelectromagnetic contactor or circuit breaker on the same panel.•Do not use in an environment with strong magnetic fields present.4.4 WiringCaution•Do not perform wiring while the power is on.•Confirm proper insulation of wiring.•Do not route wires and cables together with power or high voltagecables.•Keep wiring as short as possible to prevent interference fromelectromagnetic noise and surge voltage.•Do not use an inrush current limited type of power supply for thecontroller.•Do not connect multiple wires to one connector terminal.Power Supply ConnectorWire the power supply cable to the power supply plug connector, theninsert it into connector PWR on the controller.•Use special screwdriver (Phoenix Contact No. SZS0.4×2.0) to open /close lever and insert the wire into the connector terminal.•Applicable wire size: 20 AWG (0.5 mm2).PinNo.Terminal Function Description1 C24V Power supply (+) Positive control power.2 M24V Motor power (+)Positive power for theactuator motor suppliedvia the controller.3 EMG Stop (+)Positive power foremergency stop signal4 0V Common power (-)Negative common power forM24V, C24V, EMG and LKRLS.5 - NC N/A6 LK RLS Unlocking (+)Positive power for lockrelease.30 mm min. (Direct mounting)50 mm min. (DIN rail mounting)30 mm minimumControllerORIGINAL INSTRUCTIONS②③④⑤⑥⑦⑧⑪①⑨Power Supply Wire specificationsPrepare the wiring according to the following specifications (to be prepared by the user).Communication ConnectorWire the CC-Link communication cable to the communication plug connector, then insert it into connector CN5 on the controller.• Use special screwdriver (Phoenix Contact No. SZS0.6×3.5) to tighten the connector terminal screws. Tightening torque = 0.5 to 0.6 N•m. • Applicable wire size: 12 to 24 AWG (0.2 to 2.5 mm 2)Straight type (LEC-CMJ-S) T-branch type (LEC-CMJ-T)Phoenix Contact No. Phoenix Contact No. MSTB2,5/5-ST-5,08 AU MSTB2,5/5-ST-5,08 AU• The CC-Link system has different terminating resistance requirements depending on the cables used.• Connect a terminating resistor to both ends of the CC-Link main line.Cable typeResistance CC-Link communication cable 110 Ω ±5% 1/2W CC-Link high performance cable130 Ω ±5% 1/2W4.5 Ground connection• Place a ground cable with crimped terminal under one of the M4 mounting screws with a shakeproof washer and tighten the screw.CautionThe M4 screw, cable with crimped terminal and shakeproof washer must be prepared by the user.The controller must be connected to Ground to reduce noise. If higher noise resistance is required, ground the 0 V (signal ground). When grounding the 0 V, avoid flowing noise from ground to 0 V.• A dedicated Ground connection must be used. Grounding should be to a D-class ground (ground resistance of 100 Ω maximum).• The cross-sectional area of the ground cable shall be 2 mm 2 minimum. • The Grounding point should be as near as possible to the controller. Keep the grounding cable as short as possible.5.1 Switch settingSet the CC-Link address and the CC-Link communication speed using the STATION NO, and B RATE rotary switch.• STATION NO. switch Switch name Set range DescriptionSTATION NO. X10 01 to 64Set upper bits of the station STATION NO. X1Set lower bits of the stationThe CC-Link address setting at the time of the factory shipment is set in “01".• B RATE (Baud Rate) switchThe CC-Link communication speed (Baud Rate) setting at the time of the factory shipment is set in “0" (156 kbps).*1) When the setting is 1 for the Occupied number of stations, the setting of Occupied number of stations will reset to 2 (default) by applying power with the B RATE switch set to 9.6 LED DisplayRefer to the table below for details of the LED status.LEDDescriptionPWROFFPower is not supplied Green LED is ON Power is suppliedGreen LED is flashingEEPROM memory writing ALMOFFNormal operationRed LED is ONController Alarm generated L ERROFFNormal operation Red LED is ON Error is generated Red LED is flashingL RUN OFFCC-Link Communication disconnectedGreen LED is ON CC-Link Communicating Green LED is flashingError is generated7 How to OrderRefer to the catalogue on the SMC website (URL: https:// ) for the How to Order information.8 Outline Dimensions (mm)Refer to the drawings / operation manual on the SMC website (URL: https:// ) for outline dimensions.9.1 General MaintenanceCaution• Not following proper maintenance procedures could cause the product to malfunction and lead to equipment damage.• Before performing maintenance, turn off the power supply. Check the voltage with a tester 5 minutes after the power supply is turned OFF. • If any electrical connections are disturbed during maintenance, ensure they are reconnected correctly and safety checks are carried out as required to ensure continued compliance with applicable national regulations.• Do not make any modification to the product.• Do not disassemble the product, unless required by installation or maintenance instructions.Caution• Maintenance should be performed according to the procedure indicated in the Operation Manual.• When equipment is serviced, first confirm that measures are in place to prevent dropping of work pieces and run-away of equipment, etc, then cut the power supply to the system. When machinery is restarted, check that operation is normal with actuators in the correct position.Warning• Perform maintenance checks periodically.• Confirm wiring and screws are not loose. Loose screws or wires may cause unexpected malfunction.• Conduct an appropriate functional inspection and test after completing maintenance. In case of any abnormalities (if the actuator does not move, etc.), stop the operation of the system. Otherwise, an unexpected malfunction may occur and it will become impossible to ensure safety. Operate an emergency stop instruction to confirm safety. • Do not put anything conductive or flammable inside of the controller. • Ensure sufficient space around the controller for maintenance.10 Limitations of Use10.1 Limited warranty and Disclaimer/Compliance Requirements Refer to Handling Precautions for SMC Products.11 Product disposalThis product shall not be disposed of as municipal waste. Check your local regulations and guidelines to dispose of this product correctly, in order to reduce the impact on human health and the environment.12 ContactsRefer to or www.smc.eu for your local distributor / importer.URL: https:// (Global) https://www.smc.eu (Europe) SMC Corporation, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, Japan Specifications are subject to change without prior notice from the manufacturer. © 2021 SMC Corporation All Rights Reserved. Template DKP50047-F-085M5 4 3 2 154 3 2 1。
步进电机控制器说明书
TC5510/TC5522/TC5530/TC5522R/TC5530R运动控制器（步进电机控制器）说明书正视图全图左视图后视图右视图TC55-MOD全图注：TC55系列产品，面板尺寸及外壳面膜完全一致，TC55-MOD为选配产品一、概述篇 (3)二、连接篇 (5)三、操作篇 (7)1.自动执行 (11)1.1实际运行 (11)1.2空运行 (11)1.3单步执行 (12)1.4终止程序 (12)2手动操作 (13)2.1手动高速 (13)2.2点动操作 (14)2.3回程序零 (14)2.4回机械零 (14)3程序管理 (16)3.1程序编辑 (16)3.2程序读入 (18)3.3程序删除 (19)3.4程序保存 (20)4参数设置 (20)4.2系统自检 (23)4.3 IO设置 (27)4.4用户管理 (29)四、编程篇 (30)五、附录篇 (52)一、概述篇TC55面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。
该系统具有可靠性高，精度高，噪音小，操作方便等特点。
本控制器可控制1-3个电机运动，可实现点位、直线插补、圆弧插补等操作。
具有循环、跳转及简易PLC等功能。
简单、清晰的参数带给您方便和快捷的操作。
输入/输出的设置功能可方便您的使用和维修，适用于各类的1-3轴运动装置。
产品特点开机画面可自行修改控制器或上位计算机双模式编程独立24V电源反接保护IO光耦隔离输出短接保护手动正反转可同步外部开关控制简易PLC逻辑参数区密码可设定适用产品类型●数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统●裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统●位移台、一维控制平台、二维控制平台、三维控制平台●螺纹机控制系统、锁螺丝机控制系统●喷涂生产线控制系统、装配生产线控制系统、记米器控制系统技术特点●自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能●手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。
CNC数控铣床使用说明书
CNC 数控铣床使用说明书型号KX3-PC使用之前请仔细阅读说明书目录一、安全须知二、机床三、机床功能及参数四、随机附件五、安装调试六、刀具装夹七、辅助夹具安装八、第四轴安装九、手轮功能十、机床维护十一、故障分析十二、特殊附件十三、零件爆炸图及目录表十四、电气原理图一、安全须知安全注意事项：在安装，通电，运行，维护检查之前，必须熟悉本说明中条款，和一切有关安全和注意事项，以保证正确使用。
警告使用本产品必须使用防护眼镜保护眼睛，防止铁削等溅伤，不可带手套操作，建议戴防护面罩，防止吸入粉尘。
勿让小孩接近，擅动加工工具，以免造成伤害。
否则可能引起重大事故。
警告请确认地面的强度。
不能让水，纱头，木片，尘土，金属等异物掉入电控箱内。
否则可能引起火警或发生事故。
搬运时请握持床身。
否则可能引起人身伤害或设备损坏事故。
产品零件受损或带有缺陷时要及时，请勿投入安装和运行。
确保机器安装牢靠，工作位置正确。
否则可能引起人身伤害或设备损坏事故。
注意！当搬运产品时，请使用正确的升降工具以防止损伤。
包装箱堆叠层数不要高于限定的以上。
请不要使本产品跌落，或受到强烈冲击。
请保证机械的通风口顺畅。
警告必须安装本体后再插上电源线和接插件。
否则可能发生电击或伤害事故。
必须确认电源开关断开后才可插上电源线。
配线操作必须由专业电工进行。
否则可能发生电击事故。
必须连接地线,接地电阻小于10Ω。
否则可能发生电击或火灾事故。
警告机器运转前检查各紧固螺钉是否紧固可靠。
机器运转时卡盘钥匙不可插在卡盘上。
刀具，加工零件必须夹紧。
操作人员请远离机器回转范围。
否则可能发生人身伤害事故保持工作区域和手部整洁和干燥。
在设备输入电源后请不要打开电控箱。
请在开机后回机床原点。
否则可能发生人身伤害或电击事故。
注意！在机器运转前请确认刀具与加工零件之间的距离，和切削深度。
不要在通电状态下插拔任何连接线。
短时间内不可连续操作电源开关。
否则可能发生设备损坏。
警告对机器做任何调整之前，要关闭电源，机器停止转动。
步进电机控制器说明书
系统特点●控制轴数：单轴；●指令特点：任何可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz（特别适合控制细分驱动器）；●输出频率分辨率：1Hz；●编程条数：最大99条；●输入点：6个（光电隔离）；●输出点：3个（光电隔离）；●一次连续位移范围：-7999999~+7999999；●工作状态：自动运行状态、手动运行状态、程序编辑状态、参数设定状态；●升降速曲线：2条（最优化）；●显示功能位数：8位数码管显示，手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示；●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止等操作；●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；●程序编辑功能：可任意插入、删除可修改程序。
具有跳转行号、数据判零、语句条数超长和超短的判错功能；●回零点功能：可双向自动回到零点；●编程指令：共14条指令；外操作功能：通过参数设定和在A操作和B操作端子上加开关可执行外部中断操作；●工作电压：AC90～260V后面板图及信号说明：后面板接线端子。
包括：1．CP、CW、OPTO为步进电机驱动器控制线此三端分别连至驱动器的相应端，其中：CP：步进脉冲信号CW：电机转向电平信号OPTO：前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯。
2.RUN:启动程序自动运行，相当于面板上的启动键。
3.STOP:暂停正自动运行的程序，相当于面板的停止键。
再次启动后，程序继续运行。
4.A操作和B操作这是本控制器的一大特点：图2后面板图对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需要把速度量和位移量编程即可。
CNC步进电机控制器说明书
CNC步进电机控制器说明书⼀、概述CNC可编程步进电机控制器可与步进电机驱动器、步进电机组成⼀个完善的步进电机控制系统，能控制多台步进电机多段分时运⾏。
本控制器采⽤计算机式的编程语⾔，拥有输⼊、输出、计数、循环、条件转移、⽆条件转移、中断等多种指令。
只需在控制器上按键选择指令和输⼊参数即可完成程序编程来控制电机运转和信号的输出以及被外部输⼊信号所控制，具有编程灵活、适应范围⼴等特点。
⼆、技术指标1. 可控制3台步进电机（任意两台电机同时⼯作）2. 可编180段程序指令（不同的⼯作状态）3. 5条升降速曲线选择4. 最⾼输出频率：10 KHz5. 7个输⼊，4个输出6. 数码显⽰，可显⽰当前的运⾏状态、循环次数、脉冲数等7. 采⽤共阳接法，+5V输出，可直接驱动我⼚⽣产的SH系列步进电机驱动器三、控制器的显⽰及操作键1.⾯板说明：8位数码显⽰：作设定、循环作计数、运⾏状态、电机⼯作之⽤。
指⽰灯显⽰输⼊、输出、⽅向、脉冲等各种⼯作。
操作键多为复合键，在不同的状态下表⽰不同的功能。
2．接线说明：具体接线可参考后⾯的完整流程。
1 )、OPTO、DIR、CP为步进电机驱动器控制线，此三端分别连⾄驱动器的OPTO、DIR、CP端：其中：OPTO----所有驱动器折公共阳端DIR0-----0号电机⽅向电平信号CP0-------0号电机脉冲信号DIR1-----1号电机⽅向电平信号CP1-------1号电机脉冲信号DIR2-----2号电机⽅向电平信号CP2-------2号电机脉冲信号( 2 )、启动:启动程序⾃动运⾏，可接霍尔、光电、接近开关（输出为低电平）等信号端。
相当于⾯板上启动( 3 )、停⽌:暂停正⾃动运⾏的程序，可接霍尔、光电、接近开关（输出为低电平）等信号端，相当于⾯板上的停⽌键，再次按启动键后，程序继续运⾏。
停⽌端接线⽅式与启动端的接线⽅式⼀致。
( 4 )、输⼊1、2、3、4、5:通⽤开关量输⼊端(见开关量输⼊电路图)。
CNC-机床说明书及维护手册
6-2操作面板功能說明◆本節說明機械操作面板上各按鍵與開關之功能，按鍵與開關之位置如圖所示：模式模式說明功能說明圖例備註DNC 個人電腦聯線模式機台可以一方面與個人電腦執行程式傳輸,另一方面可以同時加工按CYCLESTART啟動按FEEDHOLD暫停EDIT 內部記憶體程式編輯模式可以編輯新的加工程式,也可以修改記憶體中舊的加工程式。
（三菱系統在所有模式下都可以編輯修改）AUTO 記憶體模式機台可以執行體中的加工程式。
(應先在MONITOR書面下將程式號碼呼叫了來）按CYCLESTART啟動按FEEDHOLD暫停MDI 手動操作模式可在MDI書面下，輸入簡易加工程式,並加以執行按CYCLESTART啟動按FEEDHOLD暫停HANDLE 手輪操作模式機台各軸的移動可借手輪操作盒上的軸選擇開關及倍率加以控制JOG 寸動模式機台各軸的寸動移動，可籍軸選擇開關、移動方向選擇開關及移動速率選擇開關加以控制RAPID 快速移動模式機台執行各軸的快速移動,可借軸選擇開關、移動方向選擇開關及快速移動速率選擇開關加以控制.各軸原點複歸完成前，請勿以50%或100%快速移動速率操作ZRN 原點複歸模式機台各軸執行原點複歸功能，(可選擇Z軸先原點複歸後,其他軸才能執行原點複歸功能)務必考慮各軸的原點複歸順序，避免撞機危險◆軸的移動方向移動速率選擇開關名稱功能說明圖例有效模式JOG/FEEDRATE OVERRIDE各軸的寸動及切削移動速率選擇開關,JOG模式下各軸的移動速率 mm/min為單位,DNC/AUTOMDI等模式以%為單位JOG/DNC/AUTO/MDIRAPID OVERRIDE 快速移動速率選擇開關RAPID/ZRN/DNC/AUTO/MDI+X +X 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN-X —X 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN+Y +Y 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN-Y —Y 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN◆軸的移動方向移動速率選擇開關名稱功能說明圖例有效模式+Z +Z 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN—Z —Z 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN+4 +4 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN—4 —4 軸的移動方向選擇按鈕開關JOG/RAPID/ZRN◆主軸控制功能開關名稱功能說明圖例有效模式SPENDLE OVERRIDE 主軸旋轉轉速調整DNC/AUTO/MDT SPINDLE CW 主軸CW旋轉HANDLE/JOG/RAPID/ZRN SPINDLE STOP 主軸停止旋轉HANDLE/JOG/RAPID/ZRN SPINDLE CCW 主軸CCW旋轉HANDLE/JOG/RAPID/ZRN SPINDLE ORT 主軸定位HANDLE/JOG/RAPID/ZRN◆自動操作功能開關名稱開關說明功能說明圖例CYCLE START 程式啟動啟動程式的執行.(應先在MONITOR 書面下將程式號碼呼叫出來).FEED HOLD 程式暫停暫停程式的執行.SINGLE BLOCK 單節執行每按”CYCLE START"一次,程式執行一個單節。
步进电机控制器--说明手册
电机,伺服电机可编程控制器AKS-01Z使用说明一、系统特点●控制轴数：单轴；●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz(特别适合控制细分驱动器)；●输出频率分辨率：1Hz；●编程条数：99条；6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。
后面板图及信号说明：后面板图为接线端子，包括：1、CP、CW、OPTP为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：CP————步进脉冲信号CW————电机转向电平信号OPTO————前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯2、启动：启动程序自动运行，相当于面板上的启动键。
3、停止：暂停正在运行的程序，相当于面板上的停止键，再次启动后，程序继续运行。
4、A操作和B操作是本控制器的一大特点：对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需把速度量和位移量编程即可。
但还有相当多的控制是不能事先定位的，例如控制步进电机从起始点开始朝一方向运行，直到碰到一行程开关后停止，当然再反向运行回到起始点。
再例如要求步进电机在两个行程开关之间往复运行n次，等等。
在这些操作中，我们事先并不知道步进电机的位移量的具体值，又应当如何编程呢？本控制器利用：“中断操作”，我们称之为“A操作”和“B操作”。
以“A操作”为例，工作流程为：当程序在运行时，如果“A操作”又信号输入，电机作降速停止，程序在此中断，程序记住了中断处的座标，程序跳转到“A操作”入口地址所指定的程序处运行程序。
5、输入1和输入2通过开关量输入端。
6、输出1、输出2和输出3通过开关量输出端。
7、C OM+、COM—输入输出开关量外部电源，本电源为DC12V/0.3A,COM+为正端，COM—为负端，此电源由控制器内部隔离提供。
步进电机控制器--说明书
步进电机,伺服电机可编程控制器KH-01使用说明一、系统特点●控制轴数：单轴；●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz(特别适合控制细分驱动器)；●输出频率分辨率：1Hz；●编程条数：99条；●输入点：6个（光电隔离）；●输出点：3个（光电隔离）；●一次连续位移范围：—7999999~7999999；●工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态；●升降速曲线：2条（最优化）；●显示功能位数：8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示；●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止；●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；●程序编辑功能：可任意插入、删除可修改程序。
具有跳转行号、数据判零、语句条数超长和超短的判断功能；●回零点功能：可双向自动回到零点；●编程指令：共14条指令；●外操作功能：通过参数设定和编程，在(限位A)A操作和(限位B)B操作端子上加开关可执行外部中断操作；●电源：AC220V（电源误差不大于±15%）。
一、前面板图前面板图包括：1、八位数码管显示2、六路输入状态指示灯3、三路输出状态指示灯4、 CP脉冲信号指示灯5、 CW方向电平指示灯6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。
后面板图及信号说明：后面板图为接线端子，包括：1、方向、脉冲、+5V为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：脉冲————步进脉冲信号方向————电机转向电平信号+5V————前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯2、启动：启动程序自动运行，相当于面板上的启动键。
【步进电机及驱动器控制器】3轴控制器使用手册
1
三轴运动控制器操作手册
目录
一 与外部驱动器及IO （输入输出）接线图 (4)
二 用户管理操作 (5)
三 系统参数设置 (7)
四 IO （输入输出）设置 (8)
五 系统自检操作 (10)
六 手动操作
(13)
七编程操作 (15)
八自动执行 (17)
九指令详解 (19)
十电子齿轮计算及公式 (21)
十一编程案例 (24)
十二常见问题及处理 (28)
2
3
旗开得胜一与外部驱动器及IO（输入输出）接线图
1.控制器与步进驱动器或伺服驱动器的连接（红色线为1号线）
2.IO（外接开关及继电器）的接线图（红色线为1号线）
4
旗开得胜
注：因输入采用低电平有效，若选用光电开关，则需要选择NPN型。
二用户管理操作
注意：所有重要参数只有用户登录以后才可修改保存。
防止他人随意更改参数，影响加工质量。
从主画面进入参数设置，并进入用户管理，进行密码输入。
5。
